| Typ produktu | Wciągarka elektryczna do pojazdu |
| Marka | Vevor |
| Model | SC13000 |
| Napięcie zasilania | 12 V DC |
| Moc nominalna | 6,6 KM (4,9 kW) |
| Przełożenie | 265:1 |
| Udźwig (pierwsza warstwa) | 13 500 lb (6 122 kg) |
| Dostarczany kabel | Kabel syntetyczny 3/8 cala x 8 stóp (2,4 m) lub kabel stalowy 3/8 cala x 80 stóp (24,4 m) |
| Wymiary montażowe (rozstaw osi) | 254 x 114,3 mm |
| Główne funkcje | Wciąganie, swobodne rozwijanie, sterowanie przewodowe i bezprzewodowe |
| Bezpieczeństwo | Automatyczne zatrzymanie przy przeciążeniu, ochrona termiczna, hamulec automatyczny |
| Konserwacja i czyszczenie | Regularna kontrola kabla, smarowanie, kontrola połączeń elektrycznych |
| Części zamienne i naprawialność | Dostępne u dystrybutora; naprawa w autoryzowanym centrum, używać oryginalnych części |
| Informacje ogólne | Użytkowanie w pojeździe do samoregeneracji; nie używać do podnoszenia ani transportu osób |
Często zadawane pytania - SC13000 Vevor
Pytania użytkowników dotyczące SC13000 Vevor
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Wciągarka elektryczna w formacie PDF za darmo! Znajdź swoją instrukcję SC13000 - Vevor i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. SC13000 marki Vevor.
INSTRUKCJA OBSŁUGI SC13000 Vevor
To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawa do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.
PRZECZYTAJ I ZROZUM TĘ INSTRUKCJĘ PRZED INSTALACJĄ I OBSŁUGĄ
Uwaga! Zachowaj środki ostrożności dla własnego bezpieczeństwa i bezpieczeństwa innych. Niewłaściwa obsługa sprzętu może spowodować obrażenia osobiste i uszkodzenia sprzętu.
Przed przystąpieniem do obsługi wyciągarki należy uważnie przeczytać poniższe informacje i zachować instrukcję do wykorzystania w przyszłości.
INDEKS SYMBOLI
| SYMBOL | WYJAŚNIENIE |
 | Zawsze czytaj wszystkie produkty Literatura |
 | Nigdy nie używać jak podnośnika |
 | Zawsze prawidłowo rozmieszczaj ładunek w gardle hak |
 | Nigdy nie nawijaj liny wyciągarki na spód bębna |
 | Blokada (zablokowanie) |
 | Odblokuj (Rozłącz) |
 | Kruszenie palcowe/przesuwne Zaryzykować |
 | Ryzyko przekłucia/przecięcia dłoni |
Zagrożenie wybuchem/pęknięciem
Ostrzeżenie
Odpowiedni ubiór:
- Nie nosić luźnej odzieży ani biżuterii. Mogą zostać pochwycone przez ruchome części.
- Nosić skórzane rękawice podczas obsługi liny wciągarki. Nie chwytać liny gołymi rękami. Złamane przewody mogą spowodować obrażenia. Zalecane jest obuwie antypoślizgowe.
- Ochronne nakrycie włosów, aby ukryć długie włosy
Zachowaj bezpieczną odległość:
- Upewnij się, że wszystkie osoby stoją z dala od liny wciągarki i ładunku podczas pracy wciągarki, 1,5 razy długość liny jest zalecana. Jeśli lina poluzuje się lub pęknie pod obciążeniem, może odskoczyć i spowodować poważne obrażenia osobiste lub śmierć. Nie przechodź przez linę.
- Wszyscy odwiedzający i obserwatorzy powinni być trzymani z dala od obszaru pracy.
- Utrzymuj właściwą postawę i równowagę przez cały czas.
Nie nadużywaj przewodu:
- Nigdy nie przenoś wyciągarki trzymając za linkę ani nie szarp za nią w celu odłączenia jej od gniazdka.
- Chroń przewód przed działaniem ciepła, oleju i ostrych krawędzi.
Nie przeciążaj wyciągarki:
- Jeżeli silnik stanie się tak gorący, że aż trudno go dotknąć, należy go wyłączyć i odczekać kilka minut, aż ostygnie.
- Nie należy utrzymywać zasilania wyciągarki, jeśli silnik zgaśnie.
- Nie przekraczaj maksymalnych wartości naciągu liny podanych w tabelach.
Obciążenia udarowe nie mogą przekraczać tych wartości.
Unikaj przypadkowego uruchomienia:
- Sprzęgło wyciągarki powinno być rozłączone, gdy nie jest używana, i całkowicie załączone, gdy jest używana.
Sprawdź uszkodzone części:
- Przed użyciem należy dokładnie sprawdzić wyciągarkę. Każda uszkodzona część powinna zostać odpowiednio naprawiona lub wymieniona przez autoryzowany serwis.
Napraw swoją wyciągarkę:
- Dokonując napraw należy używać wyłącznie identycznych części zamiennych, w przeciwnym razie może to spowodować poważne niebezpieczeństwo dla użytkownika.

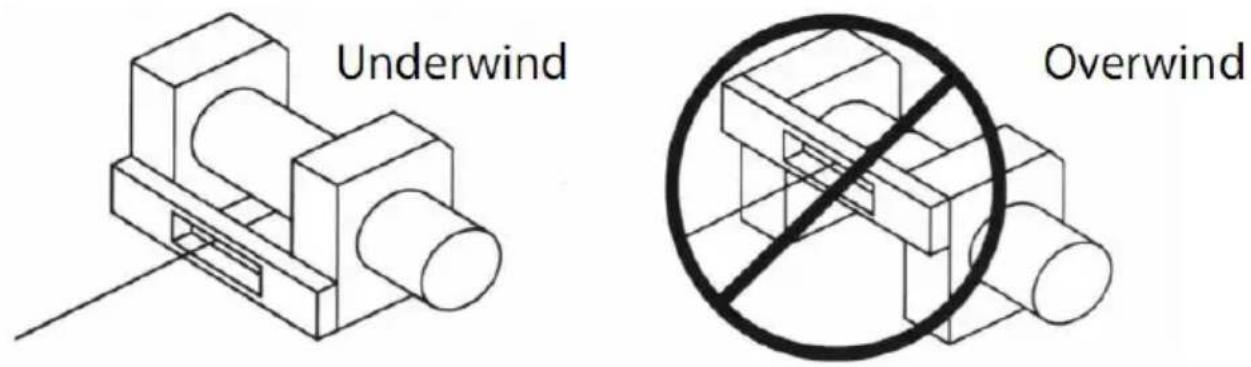

Ponowne nawinięcie kabla:
- Podczas nawijania należy nosić skórzane rękawice. Aby prawidłowo nawinąć linę, konieczne jest utrzymanie lekkiego obciążenia. Trzymaj linę jedną ręką, a przełącznik pilota drugą. Zacznij jak najdalej od tyłu i od środka. Podejdź, utrzymując obciążenie liny, podczas gdy wciągarka jest włączona.
- Nie pozwól, aby lina zwisała Ci z dłoni i nie podchodź zbyt blisko do wyciągarki.
- Wyłącz wyciągarkę i powtórz procedurę, aż do momentu włożenia całego kabla oprócz 1 m.
- Odłącz przełącznik zdalnego sterowania i dokończ nawijanie kabla, obracając bęben ręcznie przy wyłączonym sprzęgle.
- W przypadku ukrytych wyciągarek nawijaj kabel pod napięciem, ale trzymaj się z dala.
Ostrzeżenie: Użycie jakichkolwiek innych akcesoriów lub elementów dodatkowych niż zalecane w instrukcji obsługi może wiązać się z ryzykiem obrażeń ciała.
Ostrzeżenie: Zawsze WYŁĄCZAJ pilota zdalnego sterowania przed pracą w pobliżu prowadnicy liny lub bębna linowego (strefa niebezpieczna). Nigdy nie wkładaj pilota ręcznego pod ramię ani nie pozwalaj nikomu go trzymać w stronę niebezpieczną, aby zapobiec przypadkowemu uruchomieniu pilota ręcznego.
OSTRZEŻENIA DOTYCZĄCE OBSŁUGI WYCIĄGARKI
Przed przystąpieniem do obsługi wyciągarki należy uważnie przeczytać poniższe informacje i zachować instrukcję do wykorzystania w przyszłości.
- Nierównomierne nawijanie liny podczas ciągnięcia ładunku nie stanowi problemu, chyba że lina jest nagromadzona na jednym końcu bębna. W takim przypadku należy odwrócić kierunek jazdy wyciągarki, aby odciążyć ładunek i przesunąć punkt mocowania bliżej środka pojazdu.
- Po wykonaniu pracy możesz rozwinąć i przewinąć kabel, aby uzyskać estetyczne ułożenie.
- Przechowuj przełącznik zdalnego sterowania w pojeździe, gdzie nie ulegnie uszkodzeniu, a przed podłączeniem sprawdź go.
- Gdy będziesz gotowy do rozpoczęcia nawijania, podłącz przełącznik zdalnego sterowania z rozłączonym sprzęgłem. Nie włączaj sprzęgła, gdy silnik pracuje.
- Nigdy nie podłączaj haka z powrotem do liny. Spowoduje to uszkodzenie liny. Zawsze używaj zawiesia lub łańcucha o odpowiedniej wytrzymałości.
- Obserwuj wyciągarkę podczas pracy, w miarę możliwości stojąc w bezpiecznej odległości. Zatrzymuj pracę wyciągarki co około metr, aby upewnić się, że lina naciąga się w jednym rogu. Zakleszczenie liny może uszkodzić wyciągarkę.
- Nie mocuj haków holowniczych do urządzeń montażowych wyciągarki. Muszą być one przymocowane do ramy pojazdu.
- Zastosowanie bloczka wyciągowego ułatwi operacje odzyskiwania, zapewniając podwojenie udźwigu wciągarki i zmniejszenie prędkości wciągania o połowę, a także umożliwiając utrzymanie bezpośredniego naciągu liny do środka prowadnicy. Podczas podwójnego obciążenia podczas wciągania stacjonarnego, hak wciągarki powinien być przymocowany do podwozia pojazdu.
- Należy upewnić się, że szekle o klasie „D” lub szekle łukowe są używane w połączeniu z zatwierdzonym ochraniaczem pnia drzewa, aby zapewnić bezpieczny punkt kotwiczenia.
- Podczas przedłużania liny wyciągarki należy upewnić się, że na bębnie zawsze pozostaje co najmniej pięć zwojów liny. Nieprzestrzeganie tego zalecenia może spowodować oderwanie się liny od bębna pod obciążeniem. Może to spowodować poważne obrażenia ciała lub szkody materialne.
- Wszystkie wciągarki są wyposażone w czerwone oznaczenie liny, które informuje, że na bębnie wciągarki pozostało 5 owinięć liny, gdy oznaczenie to pojawi się na prowadnicy liny. Nie należy podejmować prób wyciągania poza oznaczenie.
- Ponieważ największą siłę uciągu uzyskuje się na najbardziej wewnętrznej warstwie wyciągarki, zaleca się naciągnięcie jak największej ilości liny w przypadku mocnych pociągnięć (należy pozostawić co najmniej 5 zwojów na bębnie – czerwona lina). Jeśli to nie jest praktyczne, należy użyć bloczka i podwójnego układu lin.
- Zaleca się przykrywanie rozciągniętej liny wyciągarki grubym kocem lub podobnym przedmiotem, co pozwoli na złagodzenie luzów w razie awarii.
- Precyzyjne, ciasne nawinięcie zapobiega zakleszczaniu się liny, które powstaje, gdy obciążenie jest przyłożone i lina jest ściśnięta między pozostałymi. W takim przypadku należy naprzemiennie włączać i wyłączać wciągarkę. Nie należy próbować ręcznie rozplątywać spiętej liny pod obciążeniem.
- Zablokuj koła pojazdu, gdy znajduje się on na pochyłości.
Bateria:
- Upewnij się, że akumulator jest w dobrym stanie. Unikaj kontaktu z kwasem akumulatorowym lub innymi zanieczyszczeniami.
- Podczas pracy w pobliżu akumulatora należy zawsze nosić okulary ochronne.
- Aby uniknąć rozładowania akumulatora, podczas korzystania z wyciągarki należy pozostawić włączony silnik.
Lina wyciągarki:
- Upewnij się, że kabel jest w dobrym stanie i prawidłowo podłączony.
- Nie używaj wyciągarki, jeśli lina jest przetarta.
- Nie należy poruszać pojazdem w celu ciągnięcia ładunku.
- Żywotność kabla jest bezpośrednio związana z jego użytkowaniem i pielęgnacją. Po pierwszym i kolejnych użyciach kabel należy nawinąć na bęben pod obciążeniem co najmniej 500 funtów (230 kg), w przeciwnym razie zewnętrzne owijki zostaną wciągnięte w wewnętrzne owijki i poważnie uszkodzą kabel podczas wyciągania. Pierwsze użycie wyciągarki powinno być próbą zapoznawczą w swobodnej, niepodejmowanej sytuacji. Rozwiń linę, aż pojawi się czerwony kabel (około pięciu zwojów na bębnie), a następnie nawiń kabel na bęben pod obciążeniem 230 kg (500 funtów) lub większym. Spowoduje to lekkie naciągnięcie i rozciągnięcie nowego kabla, a także ciasne owinięcie go wokół bębna. Niezastosowanie się do tego zalecenia może spowodować uszkodzenie kabla i skrócenie jego żywotności.
- Podczas wymiany kabla należy pamiętać o nałożeniu mleczanu lub podobnego środka na gwint zacisku kablowego. Dokręcić śrubę zacisku odpowiednio, ale nie za mocno. Mleczan zapobiegnie poluzowaniu się śruby w trudnych warunkach.
- Zalecane jest stosowanie podkładu Loctite 7471 i kleju do gwintów 222.
Nie należy przekraczać dopuszczalnego uciągu tej wyciągarki.
NIE WOLNO prowadzić pojazdu w celu wspomagania wciągarki. Ruch pojazdu w połączeniu z pracą wyciągarki może spowodować przeciążenie liny, samej wyciągarki lub spowodować uszkodzenia udarowe.
Obciążenia udarowe podczas wciągania są niebezpieczne! Obciążenie udarowe występuje, gdy na linę zostanie nagle przyłożona zwiększona siła. Pojazd staczający się na luźnym kablu może wywołać szkodliwe obciążenie udarowe.
Wyciągarki pokazane w niniejszej instrukcji są przeznaczone wyłącznie do zastosowań w pojazdach, nieprzemysłowych.
Nie należy używać wciągarki w zastosowaniach związanych z podnoszeniem ze względu na wymagane współczynniki bezpieczeństwa i cechy podnośnika.
Nie należy używać wyciągarki do podnoszenia, podtrzymywania ani innego transportu osób.
Odłącz kabel zasilający od akumulatora, gdy wyciągarka nie jest używana.
Podczas ciągnięcia trzymaj się z dala od kabla.
Nigdy nie przekraczaj podanych powyżej wartości siły ciągnięcia.
Nie używaj wyciągarki, po prostu wyciągając kawałek liny. Zdecydowanie zaleca się pozostawienie na wyciągarce tylko ostatniej warstwy liny podczas używania wyciągarki z pełną wydajnością.
Wciągarka pracuje pod dużym obciążeniem i nie może zwijać liny przez dłuższy czas. Zaleca się zatrzymywanie wyciągarki co 2 metry zwijania liny, aby silnik mógł rozproszyć ciepło.
NIE „poruszaj” pojazdem, aby pomóc wyciągarce w ciągnięciu ładunku. Jednoczesne ciągnięcie przez wyciągarkę i pojazd może spowodować przeciążenie liny stalowej i wyciągarki.
Regularnie sprawdzaj linę stalową i sprzęt. Przetartą linę stalową z zerwanymi pasmami należy natychmiast wymienić.
Używaj grubych skórzanych rękawic podczas obchodzenia się z liną stalową. I pozwól, aby lina wyślizgnęła się z dłoni.
Nigdy nie używaj wyciągarki z mniejszą liczbą zwojów liny stalowej nawiniętych na bęben wyciągarki niż 5, ponieważ mocowanie końcowe liny stalowej może wytrzymać pełnego obciążenia.
Nigdy nie wkładaj palca w haczyk. Jeśli palec utknie w haczyku, możesz go stracić.

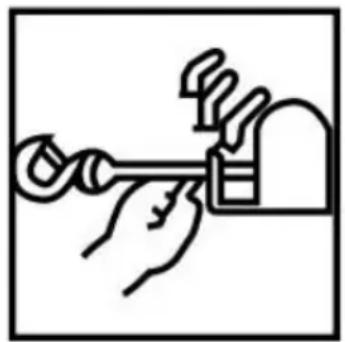

Zawsze używaj osłony dłoni podczas wprowadzania lub wyprowadzania liny stalowej. (Patrz rysunek).
Nie należy używać wciągarki w zastosowaniach związanych z podnoszeniem ze względu na wymagane współczynniki bezpieczeństwa i cechy podnośnika.
ZAWSZE TRZYMAJ SIĘ Z DALA OD LINY STALOWEJ, HAKA I WCIĄGARKI. W MAŁO PRAWDOPODOBNYM PRZYPADKU AWARII JAKIEGOKOLWIEK KOMPONENTU, NAJLEPIEJ BYĆ Z DALA OD NIEBEZPIECZEŃSTWA.
Ostrzeżenie: Użycie jakichkolwiek innych akcesoriów lub elementów dodatkowych niż zalecane w instrukcji obsługi może wiązać się z ryzykiem obrażeń ciała.
INSTALACJA WYCIĄGARKI
MONTAŻ WYCIĄGARKI
Wciągarkę należy zamontować na odpowiedniej stalowej ramie montażowej, wykorzystując 4-punktowy system mocowania stóp w poziomo lub pionowo samolot.
Jego bardzo ważny To ten wciągarka Być zmontowany NA A płaski powierzchnia Więc To ten trzy sekcje ( silnik , kabel) bęben I bieg mieszkar ) są odpowiednio wyrównany.
Przed rozpoczęciem montażu należy upewnić się, czy urządzenie montażowe, które ma zostać użyte, wytrzyma znamionowy udźwig wyciągarki.
Montaż wyciągarek i/lub przedniego systemu ochrony może mieć wpływ na aktywację poduszek powietrznych SRS. Sprawdź, czy system mocowania został przetestowany i zatwierdzony do montażu wyciągarki w pojazdach wyposażonych w poduszki powietrzne.
Sugeruje się, aby ramy montażowe wyciągarki i/lub systemy ochrony czołowej były odpowiednie dla większości popularnych pojazdów. Ramy wyciągarki są pakowane ze szczegółową instrukcją montażu.

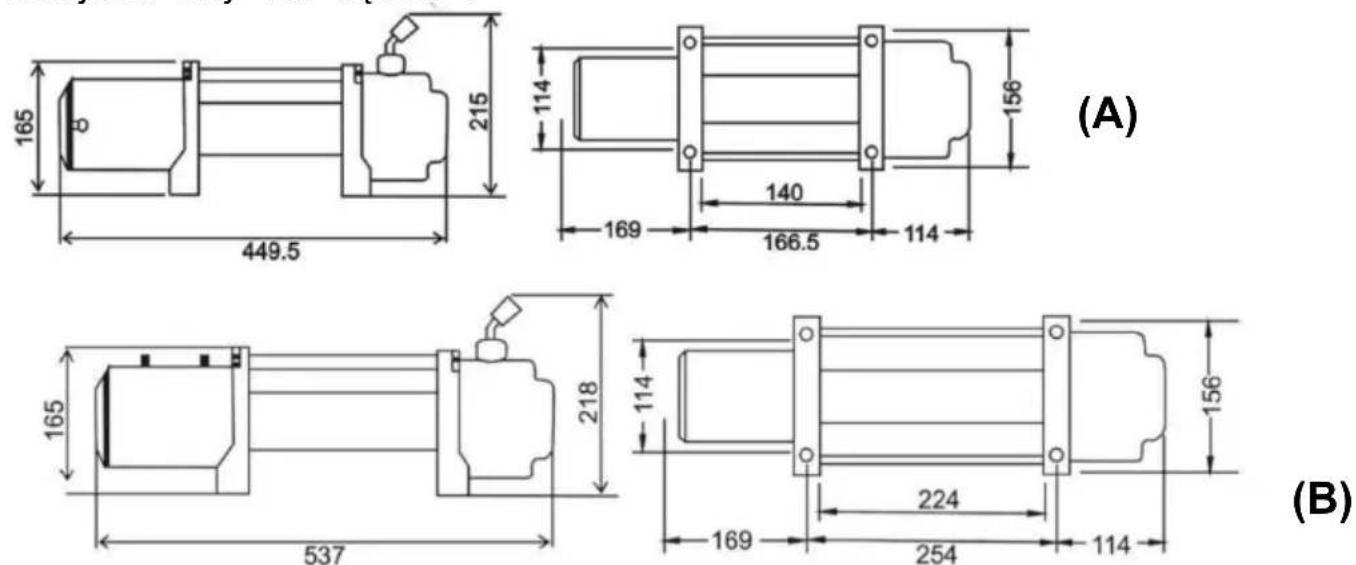

Jeśli chcesz wykonać własną płytę montażową, wymiary podane poniżej będą pomocne. Zalecana jest stalowa płyta montażowa o grubości 6 mm. Elementy złączne powinny być ze stali wysokiej wytrzymałości klasy 5 lub lepszej. Słabo zaprojektowany uchwyt może unieważnić gwarancję.
Wyciągarka powinna być zabezpieczona do płyty montażowej za pomocą śrub ze stali nierdzewnej 3/8" UNC x 1/4" oraz podkładek sprężystych, które są dołączone.
Prowadnicę linową należy zamontować w sposób umożliwiający równomierne nawijanie liny na bęben.
A ma wymiary 6000 funtów, podczas gdy B ma wymiary 10 000–13 500 funtów.
OSTRZEŻENIE:
- Zawsze wybieraj miejsce montażu, które jest wystarczająco mocne, aby wytrzymać maksymalną siłę ciągnięcia twojej wyciągarki.
- Zawsze zakończ instalację wyciągarki i przymocuj hak przed zainstalowaniem okablowania.
- Nigdy nie używaj zbyt długich śrub.
(Do wyciągarki z liną stalową) (Do wyciągarki z liną syntetyczną)
SMAROWANIE I INSTALACJA
Wszystkie ruchome części wyciągarki są trwale smarowane smarem litowym odpornym na wysokie temperatury podczas montażu. W normalnych warunkach
W warunkach fabrycznych smarowanie będzie wystarczające. Okresowo smaruj linkę lekkim olejem penetrującym. Sprawdź pod kątem złamanych pasm i wymień, jeśli to konieczne. Jeśli kabel staje się zużyty lub uszkodzony, musi być wymieniony.
INSTALACJA LINY
Rozwijać nowy kabel przez walcowanie go przed sobą po ziemi, aby zapobiec załamaniu. Usunąć stary kabel i przestrzegać sposobu, w jaki jest on przyłączony do kołnierza bębna.
PODŁĄCZENIE ELEKTRYCZNE
Dla normalnej pracy z samoczynnym zwijaniem, istniejący układ elektryczny jest odpowiedni. W pełni naładowany akumulator i właściwe połączenia są niezbędne.
Podczas operacji wyciągania należy uruchomić silnik pojazdu, aby utrzymać poziom naładowania akumulatora.
Należy zwrócić szczególną uwagę na właściwe podłączenie kabla elektrycznego, jak następuje (odniesienie do schematu 1).

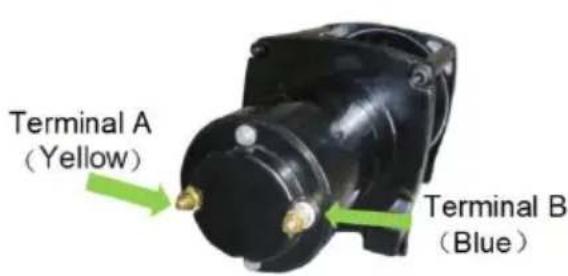

Należy zwrócić szczególną uwagę na prawidłowe podłączenie kabla elektrycznego (C to wymiar 6000 funtów).
- Krótki żółty kabel (A') łączy się z żółtym zaciskiem (A) silnika.
- Krótki niebieski kabel (B') łączy się z niebieskim zaciskiem (B) silnika.
- Długi czarny kabel (1,8 m) podłączony do ujemnego (-) zacisku akumulatora.
Długi czerwony kabel (1,8 m) podłączany do dodatniego (+) bieguna akumulatora.

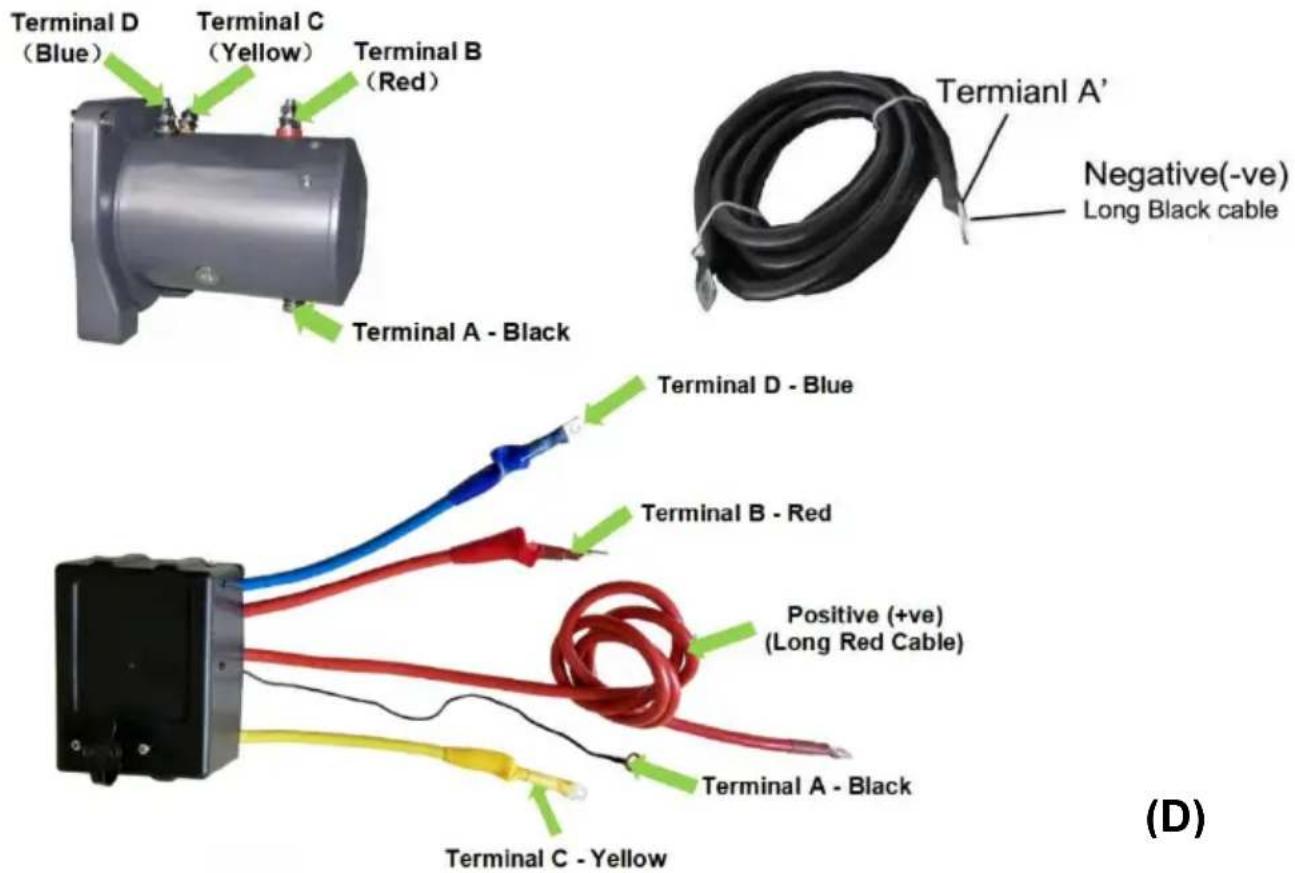

Należy zwrócić szczególną uwagę na prawidłowe podłączenie kabla elektrycznego (D to wymiar 10 000–18 000 funtów).
- Krótki czerwony kabel (B') łączy się z czerwonym zaciskiem (B) silnika.
- Krótki żółty kabel (C') łączy się z żółtym zaciskiem (C) silnika.
- Krótki niebieski kabel (D') łączy się z niebieskim zaciskiem (D) silnika.
- Cienki czarny kabel (a') łączy się z zaciskiem (A) silnika.
- Długi czarny kabel (1,8 m), jeden terminal (A') złączony z terminalem (A) silnika, a drugi terminal ujemny (-) łączący się z ujemnym (-) zaciskiem baterii.
- Długi czerwony kabel dodatni (+) łączący się z dodatnim (+) terminalem baterii.
NOTATKA
- Bateria musi być utrzymywana w dobrym stanie.
- Upewnij się, że kable baterii nie są przeciągnięte przez żadne powierzchnie, które mogłyby je uszkodzić.
- Korozja na połączeniach elektrycznych zmniejszy wydajność lub może spowodować zwarcie.
- Wyczyść wszystkie połączenia, zwłaszcza w zdalnym sterowaniu, przełączniku i pojemniku.
- W słonym środowisku użyj silikonowego uszczelniacza, aby chronić przed korozją.
- NIE PRÓBUJ INSTALOWAĆ PRZEWODÓW, GDY AKUMULATOR JEST PODŁĄCZONY. Akumulatory samochodowe zawierają łatwopalne i wybuchowe gazy. Podczas instalacji należy nosić okulary ochronne i zdjąć metalową biżuterię. Nie należy pochylać się nad akumulatorem podczas podłączania.
- Nie podłączaj wyciągarki do źródła zasilania o wysokiej częstotliwości.
OBSŁUGA WYCIĄGARKI
SUGESTIA:
Najlepszy sposób, aby zapoznać się z działaniem wyciągarki, to wykonanie kilku próbnych uruchomień, zanim faktycznie będziesz jej potrzebować. Zaplanuj test z wyprzedzeniem.
Postępuj naprzód. Pamiętaj, że możesz usłyszeć swoją wyciągarkę tak samo dobrze, jak widzisz, jak działa. Naucz się rozpoznawać dźwięk lekkiego, stałego ciągnięcia i ciężkiego ciągnięcia,
oraz dźwięki wywoływane przez szarpanie lub przesuwanie ładunku. Wkrótce zyskasz pewność w działaniu wyciągarki i jej użytkowanie stanie się dla ciebie naturalne.
OPERACYJNY:
- Upewnij się, że pojazd jest bezpieczny, zaciągając hamulec postojowy lub blokując koła.
- Wyciągnij linkę wciągarki na żądaną długość, aby podłączyć ją do punktu kotwiczenia.
Sprzęgło wciągarki umożliwia szybkie rozwijanie linki w celu zaczepienia o ładunek lub punkt kotwiczenia. Dźwignia zmiany biegów umieszczona na obudowie przekładni wciągarki obsługuje sprzęgło w następujący sposób:
- Pociągnij i obróć dźwignię sprzęgła zgodnie z ruchem wskazówek zegara do pozycji „WYŁĄCZONE”, jak pokazano na poniższym rysunku. Jeśli na linie jest obciążenie, dźwignia sprzęgła może się nie obracać. NIE NACIŚNIJ DŹWIGNI SPRZĘGŁA. Zwolnij napięcie liny, wyciągając jej część, a następnie spróbuj zwolnić sprzęgło.
- Wyciągnij linkę i przymocuj ją do kotwicy lub ładunku.
- Upewnij się, że na bębnie pozostało co najmniej pięć zwojów liny stalowej lub osiem zwojów liny syntetycznej.
- Ponownie załącz bęben, obracając dźwignię sprzęgła do pozycji „ZAŁĄCZONE”.
- UWAGA: PRZED ROZPOCZĘCIEM WYCIĄGANIA DŹWIGNIA MUSI BYĆ W POZYCJI ZAŁĄCZONEJ I ZABLOKOWANA.
WAŻNA INFORMACJA: Dźwignię zmiany biegów można przesuwać tylko w kierunku przeciwnym do ruchu wskazówek zegara.
E ma udźwig 6 000 funtów / 13 500 funtów, podczas gdy F ma udźwig 18 000 funtów.
Aby wyłączyć bezprzewodowy pilot, naciśnij i przytrzymaj czerwony przycisk przez około 0,3 sekundy. Zielona dioda zgaśnie, a pilot przestanie działać.
Aby sparować nowy bezprzewodowy pilot z odbiornikiem wciągarki, gdy pilot jest włączony, naciśnij jednocześnie przyciski WYŁ. i WŁ. Zielona dioda zacznie migać. Włącz zasilanie odbiornika w tym samym czasie, a sparowanie zakończy się pomyślnie!
Sprawdź ponownie całe olinowanie przed kontynuowaniem.
Podłącz ręczny sterownik wciągarki. Zaleca się, aby obsługa wciągarki odbywała się z pozycji kierowcy, aby zapewnić bezpieczeństwo. Aby rozpocząć
pracę wyciągarki, uruchom silnik pojazdu, wybierz położenie neutralne w skrzyni biegów i utrzymuj obroty silnika na biegu jałowym.
Obsługiwać wyciągarkę za pomocą ręcznego sterowania lub bezprzewodowego pilota, dopóki pojazd nie zostanie załadowany. Regularnie sprawdzać wyciągarkę, aby upewnić się, że lina nawija się równomiernie na bęben.
Uwaga:
- Nigdy nie używać wyciągarki, gdy pojazd jest na biegu lub w trybie parkowania, ponieważ może to uszkodzić skrzynię biegów pojazdu.
- Nigdy nie owijać liny wokół przedmiotu i nie zaczepiać haka o samą linę, ponieważ może to spowodować uszkodzenie ciągniętego przedmiotu oraz skręcenie lub strzępienie liny.
- Trzymać ręce, ubranie, włosy i biżuterię z dala od obszaru bębna i liny podczas wciągania.
- Nigdy nie używać wyciągarki, jeśli lina jest postrzępiona, zagięta lub uszkodzona.
- Nigdy nie pozwalać nikomu stać w pobliżu liny lub w linii liny za wyciągarką, gdy jest ona pod obciążeniem. Jeśli lina powinna się poślizgnąć lub
hamulec zawiedzie, może nagle uderzyć w kierunku wyciągarki, stwarzając zagrożenie dla osób w pobliżu. Zawsze stać z boku podczas zwijania liny.
- Nie pozostawiać włącznika wciśniętego, gdy wyciągarka nie jest używana.
SPRAWDŹ UWAŻNIE I DOKŁADNIE WYCIĄGARKĘ PRZED URUCHOMIENIEM!
KONSERWACJA
Zaleca się regularne używanie wyciągarki (raz w miesiącu). Wystarczy rozwinąć linę na zewnątrz na 15 m, swobodnie zwinąć 5 metrów, a następnie nawinąć z powrotem. To utrzyma wszystkie elementy w dobrym stanie, aby wyciągarka mogła być niezawodna w razie potrzeby. Skontaktuj się z autoryzowanym punktem sprzedaży oferującym pomoc techniczną i naprawy.
CZĘŚCI ZAMIENNE
Dostępny jest szeroki zakres części zamiennych.
Prosimy o kontakt z dystrybutorem lub lokalnym sprzedawcą detalicznym.
Udźwig wciągarki
• Udźwig jest zmniejszony, gdy kąt nachylenia liny wzrasta.
• Wciągarka nie jest przeznaczona do zabezpieczania ładunku.
NOTATKA:
Środki ostrożności i instrukcje omówione w tym podręczniku nie obejmują wszystkich możliwych warunków i sytuacji, jakie mogą wystąpić. Operator musi zrozumieć, że zdrowy rozsądek i ostrożność to czynniki, których nie można wbudować w ten produkt, ale które musi stosować operator.
NOTATKA:
Ta wciągarka musi być zamontowana z liną stalową pod spodem, kierunek nawijania.
NOTATKA:
Środki ostrożności i instrukcje omówione w niniejszej instrukcji nie obejmują wszystkich możliwych warunków i sytuacji, które mogą wystąpić. Operator musi zrozumieć, że zdrowy rozsądek i ostrożność to czynniki, których nie da się wbudować w ten produkt, ale które operator musi stosować.
Konserwacja
- Regularnie sprawdzaj wszystkie elementy elektryczne, aby zapewnić ich czystość i bezpieczeństwo.
- Ten element jest narażony na działanie czynników atmosferycznych; wilgoć może gromadzić się wewnątrz wyciągarki, gdy jest ona narażona na działanie deszczu, środków czyszczących pod ciśnieniem, czyszczenia parą, przepraw przez rzeki lub zwykłej myjni samochodowej. Aby zapobiec korozji, najlepiej jest używać wyciągarki i rozwijać linę co najmniej raz w miesiącu, nawet jeśli chcesz rozwinąć ją o kilka metrów i zwinąć z powrotem; wytworzone ciepło pomoże rozproszyć ewentualną kondensację.
- Regularnie sprawdzaj, czy wszystkie śruby i elementy mocujące są dobrze dokręcone i zabezpieczone, ponieważ mogą się poluzować podczas pracy w trudnych warunkach.
- W normalnych warunkach wyciągarka nie powinna wymagać serwisowania. Jeśli używasz wyciągarki regularnie, rozważ harmonogram serwisowania w celu maksymalizacji żywotności i wydajności wyciągarki.
- Jeśli wyciągarka jest całkowicie zanurzona w wodzie, należy wykonać jej przegląd serwisowy w najbliższym odpowiednim terminie przed przechowywaniem.
Upewnij się, że silnik wyciągarki jest czysty i suchy, wymień smar w skrzyni biegów i innych częściach wewnętrznych, używając wysokiej jakości smaru łożyskowego.
- Przed użyciem sprawdź linę wyciągarki pod kątem oznak zużycia. Jeśli ślady zużycia są widoczne, wymień ją przed użyciem.
- Nawiń linę na bęben w sposób staranny. Po każdym użyciu wciągarki linę rozwinąć do punktu, w którym kabel jest układany starannie na bębnie i nawinąć ponownie pod obciążeniem.
CECHY I SPECYFIKACJE
| Model SPEC. | S6000 | S10000 | S12000 | S C 13000 | SEC16800T |
| Woltaż | 12 V prądu stałego | 12 V prądu stałego | 12 V prądu stałego | 12 V prądu stałego | 12 V prądu stałego |
| Moc znamionowa | 2,5 KM | 3 KM | 5,5 KM | 6,6 KM | 5,7 KM |
| Przełożenie | 195,8:1 | 265:1 | 265:1 | 265:1 | 312.4:1 |
| Długość przewodu | 1,8 m | 1,8 m | 1,8 m | 1,8 m | 1,8 m |
| Lina lub kabel | Syntetyczny , 1/4 cala * 55 stóp | Syntetyczny , 7/20 cala * 6 stóp lub stal 21/64 cala*65 stóp | Syntetyczny 7/20 cala * 75,5 stopy lub stal 7/20 cala * 85 stóp | Syntetyczny 3/8 cala * 80 stóp lub stal 3/8 cala*80 stóp | Stal 7/16 cala * 85 stóp |
| Montowanie Śruba Wzór | 166,4 x 114,3 mm | 254 x 114,3 mm | 254x 114,3 mm | 254x 114,3 mm | 254x 114,3 mm |
| Nominalna siła naciągu liny | 6000 funtów | 10000 funtów | 12000 funtów | 13500 funtów | 18000 funtów |
6000 funtów siły naciągu i pojemność kabla
| Warstwa kabla | 1 | 2 | 3 | |
| Linia znamionowa pociągnij na warstwę | Funty | 6000 | 42 00 | 3700 |
| Kg | 2721 | 1900 | 1678 | |
| Łączny Pojemność kabla | Ft | 14.7 | 29,5 | 55 |
| M | 4.5 | 9.0 | 16,5 | |
10000 FUNTÓW SIŁA NACIĄGU I POJEMNOŚĆ KABLA
| Warstwa kabla | 1 | 2 | 3 | 4 | |
| Linia znamionowa pociągnij na | Funty | 10000 | 7930 | 65 00 | 560 0 |
| Kg | 4536 | 3596 | 29 48 | 254 0 | |
| warstwę | |||||
| ŁącznyPojemność kabla | Ft | 17 | 38,7 | 64,6 | 65 |
| M | 5.2 | 11.8 | 19.7 | 19,8 | |
12000 FUNTÓW SIŁA NACIĄGU I POJEMNOŚĆ KABLA
| Warstwa kabla | 1 | 2 | 3 | 4 | |
| Linia znamionowa pociągnij na warstwę | Funty | 12000 | 9210 | 8030 | 6 900 |
| Kg | 5440 | 4170 | 3640 | 3125 | |
| Łączny Pojemność kabla | Ft | 17 | 41 | 72 | 85 |
| M | 5.1 | 12.4 | 21.7 | 26 | |
13500 FUNTÓW NACIĄG LINII I POJEMNOŚĆ KABLA
| Warstwa kabla | 1 | 2 | 3 | 4 | |
| Linia znamionowa pociągnij na warstwę | Funty | 13 5 00 | 10 500 | 9200 | 7120 |
| Kg | 6122 | 4 762 | 4 173 | 3 229 | |
| Łączny Pojemność kabla | Ft | 15 | 34.6 | 58,6 | 80 |
| M | 4,58 | 10.54 | 17,87 | 2 4 | |
18000 FUNTÓW SIŁA NACIĄGU I POJEMNOŚĆ KABLA
| Warstwa kabla | 1 | 2 | 3 | 4 | |
| Linia znamionowa pociągnij na | Funty | 1 80 00 | 13779 | 11202 | 9 530 |
| Kg | 8163 | 6250 | 5081 | 4 321 | |
| warstwę | |||||
| ŁącznyPojemnośćkabla | Ft | 16,64 | 37,78 | 63,40 | 85 |
| M | 5.1 | 11,5 | 19.3 | 2 6 | |
ROZWIĄZYWANIE PROBLEMÓW
| Objawy | Możliwe przyczyny | Działania naprawcze |
| Silnik nie będzie działał lub będzie działał tylko w jednyn kierunku | 1.Przełącznik niedziałający2. Zerwane przewody lub złę połączenie3.Uszkodzony silnik | 1.Wymień przełącznik2. Sprawdź, czy połączenia są słabe3.Wymień lub napraw silnik |
| Silnik bardzo się nagrzewa | 1.Długi okres eksploatacji2.nieudane lub usunięte przeciązać3.Uszkodzony silnik | 1.od niskiej do chłodnej2.umieść lub napraw przeciążenie3. Umieść lub napraw silnik |
| Silnik pracuje, ale ma niewystarczającą moc lub prędkość liniową | 1. Słaba bateria2. Przewód łączący akumulator z wyciągarką jest zbyt długi3. Słabe połączenie akumulatora4. Słabe podłoże5.Uszkodzony silnik | 1. Naładuj lub wymień akumulator i sprawdź układ ładowania2. Trzymaj wyciągarkę w odległości dozwolonej przez przewody doprowadzające3. Sprawdź zaciski akumulatora pod kątem korozji i wyczyść j razie potrzeby4. sprawdź i wyczyść połącze5. miejsce lub naprawa silnika |
| Wyciągarka działa do tyłu | 1. przewody tor odwrócone2. druty swędzące odwrócone3. nieprawidłowo zainstalowany przełącznik baterii | 1.okablowanie heck2. sprawdź okablowanie3. Sprawdź połączenia akumulatora |
| Silnik pracuje, ale bęben się nie obraca | 1. Sprzęgło nie jest załączone | 1. Włącz sprzęgło |
| Wybrzeża wciągarki | 1. Nadmierne obciążenie | 1. Zmniejsz obciążenie lub podwójna linia |
| Operacje motoryczne, ale się zatrzymują | 1. Nadmierne obciążenie/przeciążenie | 1. Pozostawić do ostygnięcia |
LISTA CZĘŚCI WYCIĄGARKI 6000-13500LB
| Numer pozycji | Opis | Ilość | Numer pozycji | Opis | Ilość |
| 1 | Śrubasześciokątna | 1 | 18 | Wspornik skrzynibiegów | 1 |
| 2 | Podkładkasprężysta | 1 | 19 | Podkładka sprężysta | 10 |
| 3 | Klamkasprzęgła | 1 | 20 | Śruba sześciokątna | 10 |
| 4 | Nakrętkanakrętki | 1 | 21 | Panewka łożyska | 2 |
| 5 | Uszczelkakubka | 1 | 22 | Podkładkauszczelniająca | 2 |
| 6 | Podkładkasprężysta | 1 | 23 | Montaż Durm | 1 |
| 7 | Pierścieńuszczelniający | 2 | 24 | Hamulec montaż | 1 |
| 8 | Obudowaskrzyni biegów | 1 | 25 | Spinka do krawata | 2 |
| 9 | tuleja wału | 1 | 26 | Montaż silnika | 1 |
| 10 | koło słoneczne | 1 | 27 | Śruba z łbem zgniazdem krzyżowym | 4 |
| 11 | 3. zespółprzekładniplanetarnej | 1 | 28 | Montowanie zespółwspornika do skrzynkisterowniczej | 2 |
| 12 | Podwójnywewnętrznybieg | 1 | 29 | Solenoid | 2 |
| 13 | Zespół 2.przekładniplanetarnej | 1 | 30 | Bezprzewodowyodbiornik zdalnegosterowania | 1 |
| 14 | 1. zespółprzekładniplanetarnej | 1 | 31 | Bezprzewodynadajnik zdalnegosterowania | 1 |
| 15 | Podkładkauszczelniająca | 1 | 32 | Przewodowy pilotzdalnego sterowania | 1 |
| 16 | Śrubasześciokątna | 4 | 33 | Przewód ujemny (-)akumulatora | 1 |
| 17 | Podkładka sprężysta | 4 | 34 | Montaż zestawu śrubowego | 1 |
SCHEMAT WYBUCHOWY
UWAGA: Zmiany lub modyfikacje, na które nie wyraziła wyraźnej zgody strona odpowiedzialna za zgodność, mogą spowodować unieważnienie prawa użytkownika do korzystania ze sprzętu!
To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego eksploatacja podlega dwóm następującym warunkom:
1) Ten produkt może powodować szkodliwe zakłócenia. 2) Produkt ten musi być odporny na wszelkie zakłócenia, w tym zakłócenia mogące powodować niepożądane działanie.
OSTRZEŻENIE: Wszelkie zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować unieważnienie prawa użytkownika do korzystania z produktu.
Uwaga: Ten produkt został przetestowany i uznany za zgodny z ograniczeniami dla urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie odpowiedniej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.
Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej. Jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w danej instalacji. Jeśli produkt powoduje szkodliwe zakłócenia w odbiorze sygnału radiowego lub telewizyjnego, co można sprawdzić, wyłączając i włączając urządzenie, zaleca się, aby użytkownik spróbował skorygować zakłócenia, stosując jeden lub kilka z poniższych środków.
- Zmiana orientacji lub położenia anteny odbiorczej.
- Zwiększ odległość między produktem i odbiornikiem.
- Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.
- Aby uzyskać pomoc, skontaktuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.
PRAWIDŁOWA UTYLIZACJA
Niniejszy produkt podlega przepisom dyrektywy europejskiej 2012/19/UE. Symbol przekreślonego kosza na śmieci na kółkach oznacza, że produkt wymaga selektywnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych tym symbolem nie wolno
wyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki urządzeń elektrycznych i elektronicznych przeznaczonych do recyklingu.
Producent: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Miejsce, Rancho Cucamonga, CA 91730
| UK | REP |
- PRZECZYTAJ I ZROZUM TĘ INSTRUKCJĘ PRZED INSTALACJĄ I OBSŁUGĄ
- OSTRZEŻENIE
- ODPOWIEDNI UBIÓR
- ZACHOWAJ BEZPIECZNĄ ODLEGŁOŚĆ
- NIE NADUŻYWAJ PRZEWODU
- NIE PRZECIĄŻAJ WYCIĄGARKI
- UNIKAJ PRZYPADKOWEGO URUCHOMIENIA
- SPRAWDŹ USZKODZONE CZĘŚCI
- NAPRAW SWOJĄ WYCIĄGARKĘ
- PONOWNE NAWINIĘCIE KABLA
- OSTRZEŻENIA DOTYCZĄCE OBSŁUGI WYCIĄGARKI
- BATERIA
- LINA WYCIĄGARKI
- INSTALACJA WYCIĄGARKI
- SMAROWANIE I INSTALACJA
- INSTALACJA LINY
- PODŁĄCZENIE ELEKTRYCZNE
- NOTATKA
- OBSŁUGA WYCIĄGARKI
- OPERACYJNY
- UWAGA
- KONSERWACJA
- CZĘŚCI ZAMIENNE
- UDŹWIG WCIĄGARKI
- FUNTÓW SIŁA NACIĄGU I POJEMNOŚĆ KABLA
- FUNTÓW NACIĄG LINII I POJEMNOŚĆ KABLA
- ROZWIĄZYWANIE PROBLEMÓW
- PRAWIDŁOWA UTYLIZACJA
Marka : Vevor
Model : SC13000
Kategoria : Wciągarka elektryczna
