INSTRUKCJA OBSŁUGI SEC16800T Vevor
To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładną zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie praw do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.
READ AND UNDERSTAND THIS GUIDE BEFORE INSTALLATION & OPERATION
Uwaga! Zachowaj środki ostrożności dla własnego bezpieczeństwa i bezpieczeństwa innych. Niewłaściwa obsługa sprzętu może spowodować osobisty obrażenia i uszkodzenia sprzętu.
Przed przystąpieniem do obsługi wyciągarki należy uważnie przeczytać poniższe informacje i zachować instrukcję do wykorzystania w przyszłości.
INDEKS SYMBOLI
| SYMBOL | WYJAŚNIENIE |
 | Zawsze czytajwszystkie produktyLiteratura |
 | Nigdy nie używać jakpodnośnika |
 | Zawsze prawidłoworozmieszczajładunek w gardle hak |
 | Nigdy nie nawijaj linywyciągarkina spód bębna |
 | Blokada(zablokowanie) |
 | Odblokuj (Rozłącz) |
 | Kruszeniepalcowe/przesuwneZaryzykować |
 | Ryzykoprzekłucia/przecięcia dłoni |
Zagrożenie wybuchem/ pęknięciem
Ostrzeżenie
Sukienka Odpowiednio:
- Nie nosić luźny odzież Lub biżuteria . Oni Móc Być złapany W poruszają strony
- Nosić skóra rękawice Kiedy obsługiwanie wciągarka kabel. Zrób nie uchwyt kabel z goły siła robocza złamany przewody Móc przyczyna urazy
• Antypoślizgowy obuwie Jest zalecony - Ochronny włosy pokrycie Do zawierać długi włosy
Zachowaj bezpieczeństwo Dystans:
- Zapewnić To Wszystko osoby podstawka Dobrze jasne z wciągarka kabel obciążenie podczas wciągarka operacja, 1,5 czasy ten kabel długość zalecaną. Jeśli kabel się luzuje lub pęka pod obciążeniem to może bicz z powrotem i powodować poważny osobisty obrażenia Lub śmierć
• Nie przechodź przez kabel - Wszystko odwiedzający I obserwatorzy powinien Być utrzymany z dala z ter praca obszar.
- Trzymać właściwy stopa I balansować Na Wszystko czasy
Nie nadużywaj przewodu:
- Nigdy nie przenoś wyciągarki trzymając za linkę ani nie szarp za nią w ce odłączenia jej od gniazdka.
- Chronić przewód przed działaniem ciepła, oleju i ostrych krawędzi.
Nie przeciążaj wyciągarki:
- Jeżeli silnik stanie się tak gorący, że aż trudno go dotknąć, należy go wył odczekać kilka minut, aż ostygnie.
- Nie należy utrzymywać zasilania wyciągarki, jeśli silnik zgaśnie.
- Nie przekraczaj maksymalnych wartości naciągu liny podanych w tabelach.
Obciążenia udarowe nie mogą przekraczać tych wartości.
Unikaj przypadkowego uruchomienia:
- Sprzęgło wyciągarki powinno być rozłączone, gdy nie jest używana, i całkow załączone, gdy jest używana.
Sprawdź uszkodzone części:
- Przed użyciem należy dokładnie sprawdzić wyciągarkę. Każda uszkodzona część powinna zostać odpowiednio naprawiona lub wymieniona przez autoryzowany serwis.
Napraw swoją wyciągarkę:
- Dokonując napraw należy używać wyłącznie identycznych części zamiennych, w przeciwnym razie może to spowodować poważne niebezpieczeństwo dla użytkownika.
Ponowne nawinięcie kabla:
- Podczas nawijania należy nosić skórzane rękawice. Aby prawidłowo nawinąć linę, konieczne jest utrzymanie lekkiego obciążenia. Trzymaj linę jedną ręką, a przełącznik pilota drugą. Zacznij jak najdalej od tyłu i od środka. Podejdź, utrzymując obciążenie liny, podczas gdy wciągarka jest włączona.
- Nie pozwól, aby lina zwiśała Ci z dłoni i nie podchodź zbyt blisko do wyd
- Wyłącz wyciągarkę i powtórz procedurę, aż do momentu włożenia całego ka oprócz 1 m.
- Odłącz przełącznik zdalnego sterowania i dokończ nawijanie kabla, obracając bęben ręcznie przy wyłączonym sprzęgle.
- W przypadku ukrytych wyciągarek nawijaj kabel pod napięciem, ale trzymaj z dala.
Ostrzeżenie: Użycie jakichkolwiek innych akcesoriów lub elementów dodatkowych niż zalecane w instrukcji obsługi może wiązać się z ryzykiem obrażeń ciała.
Ostrzeżenie: Zawsze WYŁĄCZAJ pilota zdalnego sterowania przed pracą w pobliżu prowadnicy liny lub bębna linowego (strefa niebezpieczna). Nigdy nie wkładaj pilota ręcznego pod ramię ani nie pozwalaj nikomu go trzymać w strne niebezpiecznej, aby zapobiec przypadkowemu uruchomieniu pilota ręcznego.
OSTRZEŻENIA DOTYCZĄCE OBSŁUGI WYCIĄGARKI
Przed przystąpieniem do obsługi wyciągarki należy uważnie przeczytać poniższe informacje i zachować instrukcję do wykorzystania w przyszłości.
- Nierównomierne nawijanie liny podczas ciągnięcia ładunku nie stanowi problemu, chyba że lina jest nagromadzona na jednym końcu bębna. W takim przypadku należy odwrócić kierunek jazdy wyciągarki, aby odciążyć ładunek i przesunąć punkt mocowania bliżej środka pojazdu.
- Po wykonaniu pracy możesz rozwinąć i przewinąć kabel, aby uzyskać estetyczne ułożenie.
- Przechowuj przełącznik zdalnego sterowania w pojeździe, gdzie nie ulegnie uszkodzeniu, a przed podłączeniem sprawdź go.
- Gdy będziesz gotowy do rozpoczęcia nawijania, podłącz przełącznik zdalnego sterowania z rozłączonym sprzęgłem. Nie włączaj sprzęgła, gdy silnik pracuje.
- Nigdy nie podłączaj haka z powrotem do liny. Spowoduje to uszkodzenie lii Zawsze używaj zawiesia lub łańcucha o odpowiedniej wytrzymałości.
- Obserwuj wyciągarkę podczas pracy, w miarę możliwości stojąc w bezpieczno odległości. Zatrzymuj pracę wyciągarki co około metr, aby upewnić się, że liną naciąga się w jednym rogu. Zakleszczenie liny może uszkodzić wyciągarkę.
- Nie mocuj haków holowniczych do urządzeń montażowych wyciągarki. Muszą być one przymocowane do ramy pojazdu.
- Zastosowanie bloczka wyciągowego ułatwii operacje odzyskiwania, zapewniając podwojenie udźwigu wciągarki i zmniejszenie prędkości wciągania o połowę, a także umożliwiając utrzymanie bezpośredniego naciągu liny do środka prowadnicy. Podczas podwójnego obciążenia podczas wciągania stacjonarnego, wciągarka Hak powinien być przymocowany do podwozia pojazdu.
- Należy upewnić się, że szekle o klasie „D” lub szekle łukowe są używane połączeniu z zatwierdzonym ochraniaczem pnia drzewa, aby zapewnić bezpieczny punkt kotwiczenia.
- Podczas przedłużania liny wyciągarki należy upewnić się, że na bębnie zaw pozostaje co najmniej pięć zwojów liny. Nieprzestrzeganie tego zalecenia może spowodować oderwanie się liny od bębna pod obciążeniem. Może to spowodować poważne obrażenia ciała lub szkody materialne.
- Wszystkie wciągarki są wyposażone w czerwone oznaczenie liny, które informuje, że na bębnie wciągarki pozostało 5 owinięć liny, gdy oznaczenie to pojawi się na prowadnicy liny. Nie należy podejmować prób wyciągania poza oznaczenie.
- Ponieważ największą siłę uciągu uzyskuje się na najbardziej wewnętrznej warstwie wyciągarki, zaleca się naciągnięcie jak największej ilości liny w przypadku mocnych pociągnięć (należy pozostawić co najmniej 5 zwojów na bębnie – czerwona lina). Jeśli to nie jest praktyczne, należy użyć bloczka i podwójnego układu lin.
- Zaleca się przykrywanie rozciągniętej liny wyciągarki grubym kocem lub podobnym przedmiotem, co pozwoli na złagodzenie luzów w razie awarii.
- Precyzyjne, ciasne nawinięcie zapobiega zakleszczaniu się liny, które powstaj gdy obciążenie jest przyłożone i lina jest ściśnięta między pozostałymi. W taki przypadku należy naprzemiennie włączać i wyłączać wciągarkę. Nie należy próbować ręcznie rozpłatywać spiętej liny pod obciążeniem.
- Zablokuj koła pojazdu, gdy znajduje się on na pochyłości.
Bateria:
- Upewnij się, że akumulator jest w dobrym stanie. Unikaj kontaktu z kwasen akumulatorowym lub innymi zanieczyszczeniami.
- Podczas pracy w pobliżu akumulatora należy zawsze nosić okulary ochronne
- Aby uniknąć rozładowania akumulatora, podczas korzystania z wyciągarki należy pozostawić włączony silnik.
Lina wyciągarki:
- Upewnij się, że kabel jest w dobrym stanie i prawidłowo podłączony.
- Nie używaj wyciągarki, jeśli lina jest przetarta.
- Nie należy poruszać pojazdem w celu ciągnięcia ładunku.
- Żywotność kabla jest bezpośrednio związana z jego użytkowaniem i pielęgna Po pierwszym i kolejnych użyciach kabel należy nawinąć. na bęben pod obciążeniem co najmniej 500 funtów (230 kg), w przeciwnym razie zewnętrzne owijki zostaną wciągnięte w wewnętrzne owijki i poważnie uszkodzą kabel podczas wyciągania. Pierwsze użycie wyciągarki powinno być próbą zapoznawczą w swobodnej, niepodejmowanej sytuacji. Rozwiń linę, aż Po pojawieniu się czerwonego kabla (około pięciu zwojów na bębnie), nawiń kabe na bęben pod obciążeniem 230 kg (500 funtów) lub większym. Spowoduje to lekkie naciągnięcie i rozciągnięcie nowego kabla, a także ciasne owinięcie go wokół bębna. Niezastosowanie się do tego zalecenia może spowodować uszkodzenie kabla i skrócenie jego żywotności.
- Podczas wymiany kabla należy pamiętać o nałożeniu mleczanu lub podobnego środka na gwint zacisku kablowego. Dokręcić śrubę zacisku odpowiednio, ale i za mocno. Mleczan zapobiegnie poluzowaniu się śruby w trudnych warunkach.
- Zalecane jest stosowanie podkładu Loctite 7471 i kleju do gwintów 222.
Nie należy przekraczać dopuszczalnego uciągu tej wyciągarki.
NIE WOLNO prowadzić pojazdu w celu wspomagania wciągarki. Ruch pojazdu połączeniu z pracą wyciągarki może spowodować przeciążenie liny, samej wyciągarki lub spowodować uszkodzenia udarowe.
Obciążenia udarowe podczas wciągania są niebezpieczne! Obciążenie udarowe występuje, gdy na linę zostanie nagle przyłożona zwiększona siła. Pojazd staczający się na luźnym kablu może wywołać szkodliwe obciążenie udarowe.
Wyciągarki pokazane w niniejszej instrukcji są przeznaczone wyłącznie do zastosowań w pojazdach, nieprzemysłowych.
Nie należy używać wciągarki w zastosowaniach związanych z podnoszeniem ze względu na wymagane współczynniki bezpieczeństwa i cechy podnośnika.
Nie należy używać wyciągarki do podnoszenia, podtrzymywania ani innego transportu osób.
Odłącz kabel zasilający od akumulatora, gdy wyciągarka nie jest używana.
Podczas ciągnięcia trzymaj się z dala od kabla.
Nigdy nie przekraczaj podanych powyżej wartości siły ciągnięcia.
Nie używaj wyciągarki, po prostu wyciągając kawałek liny. Zdecydowanie zaleca się pozostawienie na wyciągarce tylko ostatniej warstwy liny podczas używania wyciągarki z pełną wydajnością.
Wciągarka pracuje pod dużym obciążeniem i nie może zwijać liny przez dłużs czas. Zaleca się zatrzymywanie wyciągarki co 2 metry zwijania liny, aby silnik mógł rozproszyć ciepło.
NIE „poruszaj” pojazdem, aby pomóc wyciągarce w ciągnięciu ładunku. Jednoczesne ciągnięcie przez wyciągarkę i pojazd może spowodować przeciążenie liny stalowej i wyciągarki.
Regularnie sprawdzaj linę stalową i sprzęt. Przetartą linę stalową z zerwanymi pasmami należy natychmiast wymienić.
Używaj grubych skórzanych rękawic podczas obchodzenia się z liną stalową. I pozwól, aby lina wyślizgnęła się z dłoni.
Nigdy nie używaj wyciągarki z mniejszą liczbą zwojów liny stalowej nawiniętych na bęben wyciągarki niż 5, ponieważ mocowanie końcowe liny stalowej może wytrzymać pełnego obciążenia.
Nigdy nie wkładaj palca w haczyk. Jeśli palec utknie w haczyku, możesz go stracić.
Zawsze używaj osłony dłoni podczas wprowadzania lub wyprowadzania liny stalowej. (Patrz rysunek).
Nie należy używać wciągarki w zastosowaniach związanych z podnoszeniem ze względu na wymagane współczynniki bezpieczeństwa i cechy podnośnika.
ZAWSZE TRZYMAJ SIĘ Z DALA OD LINY STALOWEJ, HAKA I WCIĄGARKI. W MAŁO PRAWDOPODOBNYM PRZYPADKU AWARII JAKIEGOKOLWIEK KOMPONENTU, NAJLEPIEJ BYĆ Z DALA OD NIEBEZPIECZEŃSTWA.
Ostrzeżenie: Użycie jakichkolwiek innych akcesoriów lub elementów dodatkowych niż zalecane w instrukcji obsługi może wiązać się z ryzykiem obrażeń ciała.
INSTALACJA WYCIĄGARKI

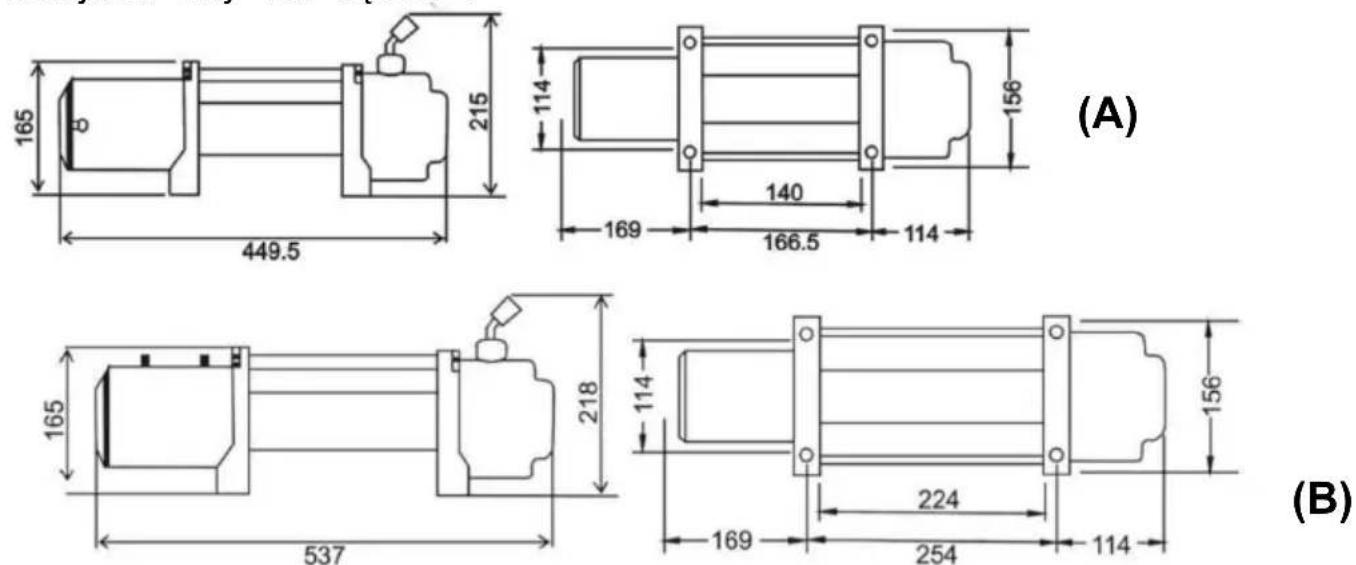

MONTAŻ WYCIĄGARKI
Wciągarkę należy zamontować na odpowiedniej stalowej ramie montażowej, wykorzystując 4-punktowy system mocowania stóp w poziomo lub pionowo samolot.
Jego bardzo ważny To ten wciągarka Być zmontowany NA A płaski powierzchnia Więc To ten trzy sekcje ( silnik , kabel) bęben I bieg mieszkar ) są odpowiednio wyrównany.
Przed rozpoczęciem montażu należy upewnić się, czy urządzenie montażowe, które ma zostać użyte, wytrzyma znamionowy udźwig wyciągarki.
Montaż wyciągarek i/lub przedniego systemu ochrony może mieć wpływ na aktywację poduszek powietrznych SRS. Sprawdź, czy system mocowania jest został przetestowane i zatwierdzone do montażu wyciągarki w pojazdach wyposażonych w poduszki powietrzne.
Sugeruje się, aby ramy montażowe wyciągarki i/lub systemy ochrony czołowej były odpowiednie dla większości popularne pojazdy. Ramy wyciągarki są pakowane z szczegółowa instrukcja montażu .
Powinien chcesz produkować Własna płyta montażowa – wymiary podane poniżej będą pomocne. Zalecana jest stalowa płyta montażowa o grubości 6 mm. Elementy złączne powinien Być stal wysoki rozciągający klasa 5 lub lepić. A słabo zaprojektowany uchwyt móc próżnia gwarancja.
Ten wciągarka powinien Być zabezpieczone Do ten montowanie z 3/8" UNC x -1/4" ze stali nierdzewnej stal śruby I wiosna podkładki pod warunkiem, że .
Prowadnicę linową należy zamontować w sposób umożliwiający równomierne nawijanie liny na bęben.
A ma wymiary 6000 funtów, podczas gdy B ma wymiary 10 000–13 500 f
OSTRZEŻENIE :
- Zawsze wybieraj montaż lokalizacja, która jest wystarczająco silny wytrzymać maksymalne ciągnięcie pojemność twojego wciągarka.
- Zawsze należy zakończyć instalację wyciągarki i przymocować hak przed zainstalowaniem okablowania.
- Nigdy nie używaj zbyt długich śrub.
(Do wyciągarki z liną stalową) (Do wyciągarki z liną syntetyczną stalową)
SMAROWANIE INSTALACJA
Wszystkie ruchome części wyciągarki są trwale smarowane smarem litowym odpornym na wysokie temperatury w trakcie montażu. W normalnych warunkach
W warunkach fabrycznych smarowanie będzie wystarczające. Okresowo smaruj linkę lekkim olejem penetrującym. Sprawdź pod kątem złamane pasma i zastępować jeśli to konieczne . Jeśli ten kabel staje się noszony Lub uszkodzony To musieć Być zastąpiony .
KABEL INSTALACJA
Rozwijać ten nowy kabel przez walcowanie To przed siebie ten ziemia, do zapobiegać załamanie. REMOVED stary kabel I przestrzegać ten sposób W Który To Jest przyłączony do kołnierza bębna.
PODŁĄCZENIE ELEKTRYCZNE
Dla normalna samopowrotu praca, twój istniejący elektryczny system Jest odpowiedni. A w pełni oskarżony bateria I właściwy znajomości Czy niezbędni
. Podczas operacji wyciągania należy uruchomić silnik pojazdu, aby utrzymać poziom naładowania akumulatora.
Płacić zamknąć uwaga Do właściwy elektryczny kabel połączenie Jak następuje ( odniesienie) Do Schemat 1)
Należy zwrócić szczególną uwagę na prawidłowe podłączenie kabla elektrycznego ( C to wymiar 6000 funtów ).

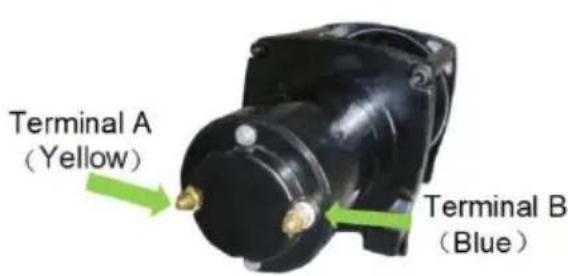

- Krótki żółty kabel ( A ') łączenie się z żółty terminal ( A ) z ten silni
- Krótki Niebieski kabel ( B ') łączenie się z niebieski terminal ( B.) z
- Długi czarny kabel (1,8 m), podłączony do ujemnego (-) zacisku akumulatora.
- Długi czerwony kabel (1,8 m), podłączany do dodatniego (+) bieguna akumulatora.

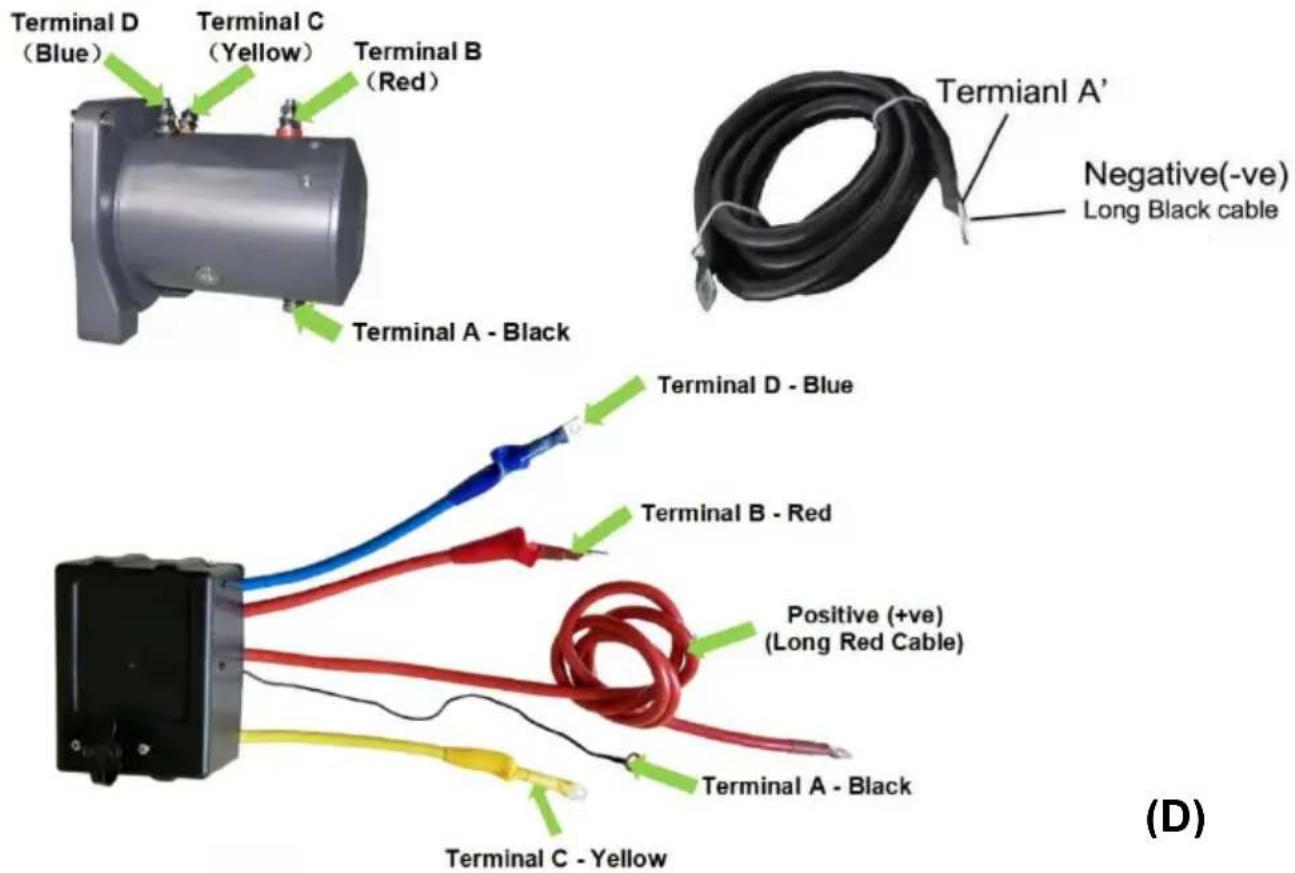

Należy zwrócić szczególną uwagę na prawidłowe podłączenie kabla elektrycznego ( D to wymiar 10 000–18 000 funtów ).
- Krótki czerwony kabel (B') łącząc się z czerwony terminal (B) z ten silnik.
- Krótki żółty kabel (C') łączenie się z żółty terminal (C) z ten silnik.
- Krótki Niebieski kabel (D') łączenie się z niebieski terminal (D) z ten silnik.
- Cienki czarny kabel (a') łączący się z terminalem (A) z silnik.
- Długi czarny kabel (1,8 m), jeden terminal (A') złączony Do on spód terminal (A) z ten silnik, i drugi terminal ujemny (-) łączący się z negatywny (-) zacisk z bateria.
- Długi czerwony kabel pozytywny (+) łączenie Do pozytywny (+) terminal z bateria.
- Twój bateria musieć Być utrzymany W Dobry stan .
- Być Jasne bateria kable Czy nie pociągnięty nauczał przez każdy powierzch, które mógł prawdopodobnie szkoda ich
- Korozja NA elektryczny znajomości będzie zmniejszyć wydajność Lub móc przyczyna A krótki
- Czysty Wszystko znajomości zwłaszcza W zdalny kontrola przełącznik I pojemnik
- W słony środowiska używać A silikon łowca fok Do chronić z korozja
- NIE PRÓBUJ INSTALOWAĆ PRZEWODÓW, GDY AKUMULATOR JEST PODŁĄCZONY. Akumulatory samochodowe zawierają łatwopalne i wybuchowe gazy. Podczas instalacji należy nosić okulary ochronne i zdjąć c metalową biżuterię. Nie należy pochylac się nad akumulatorem podczas podłączania.
- Nie podłączaj wyciągarki do źródła zasilania o wysokiej częstotliwości
OBSŁUGA WYCIĄGARKI
SUGESTIA:
Ten to, co najlepsze sposób Do Dostawać obeznany z Jak twój wciągarka da: Jest Do robić A kilka test biegnie zanim Ty Właściwie potrzebować Do używa To . Plan twój test W
Postępuj naprzód. Pamiętaj, że możesz usłyszeć swoją wyciągarkę tak samo dobrze, jak widzisz, jak działa. Naucz się rozpoznawać dźwięk światła. stały pociągnij, a ciężki ciągnąć,
i dźwięki wywoływane przez obciążenie szarpanie lub przesuwanie. Wkrótce zyskasz pewność w działaniu Twoja wyciągarka i jej użytkowanie staną się drugorzędne natura dla ciebie.
OPERACYJNY:
- Upewnij się ten pojazd Jest bezpieczny przez aplikowanie ten parking hamulec Lub zadławienie ten koła.
- Pociągnij na zewnątrz ten wciągarka kabel ten pożądany długość 1 łączyć jakiś kotwica punkt.
Ten wciągarka sprzęgło pozwala szybki rozwijanie z ten kabel Do zaczepianie na ten obciążenie Lub kotwica punkt. Ten dźwignia zmiany biegów patka usytuowany NA ten bieg mieszkania z wyciągarka obsługuje sprzęgło w następujący sposób:
- Pociągnij i obróć sprzęgło dźwignia ZGODNIE Z RUCHEM WSKAZÓWEK ZEGARA do „Wyłączonych” pozycja Jak pokazano W poniżej rysunku. Jeśli tał Jest A obciążenie przewodu lina, ta sprzęgło dźwignia móc nie obraca się łaś DO NIE NACIŚNIJ DŻWIGNIĘ SPRZĘGŁA. Zwolnij napięcie drutu lina przez wyciąganie części drutu lina, następnie spróbuj puścić sprzęgło.
- Pociągnij na zewnątrz ten drut lina I bezpieczny To Do kotwica Lub obcią
- Zrób Jasne jest Na najmniej pięć obroty z drut lina Lub osiem obroty z syntetyczny lina lewy NA ten bęben.
- Ponowne zaangażowanie ten bęben przez obracający się ten sprzęgło młody węgorz Do ten Pozycja „ ZAJĘTA ” .
- UWAGA: PRZED ROZPOCZĘCIEM WYCIĄGANIA DŻWIGNIA MUSI BYĆ W POZYCJI ZAŁĄCZONEJ I ZABLOKOWANA.
WAŻNA INFORMACJA: Dźwignię zmiany biegów można przesuwać tylko w kierunku przeciwnym do ruchu wskazówek zegara.
E ma wymiary 6 000 funtów / 13 500 funtów, podczas gdy F wymiary 1 8 000 funtów.
Jeśli Ty chcieć Do zakręt wyłączony ten bezprzewodowy zdalny kontroler Ty potrzebować Do naciskać I trzymać ten czerwony NA klawisz Do około 0,3 sekund , I ten zielony sygnał świetlny zgaśnie, a pilot przestanie działać.
Jeśli Ty potrzebować Do mecz ten nowy bezprzewodowy zdalny kontroler z te bezprzewodowy odbiornik z ten wyciągarka, kiedy ten bezprzewodowy zdalny kontroler Jest włączony, naciśnij ten NA ZEWNĄTRZ I W razem, w Ten c ten zielony sygnał światło będzie lść do A błyskowy stan. I moc ten bezprzewodowy odbiornik Na ten w tym samym czasie ich dopasowanie zostaje pomyślnie sparowane!
Sprawdź ponownie Wszystko kabel olinowanie zanim kontynuuję .
Podłącz sterownik ręczny wyciągarki. Zaleca się, aby obsługa wyciągarki odbywała się z pozycji kierowcy, aby zapewnić bezpieczeństwo. Aby rozpocząć
pracę wyciągarki, uruchom silnik pojazdu, wybierz położenie neutralne w skrzyni biegów i utrzymuj obroty silnika na biegu jałowym.
Działać ten ręka kontrola Lub ten bezprzewodowy zdalny kontrola dopóki ten pojazd ma został pobrano. Regularnie sprawdzać ten wciągarka Do zapewnić kabel nawija się na bęben równomiernie.
Notatka:
- Nigdy wciągarka z twój pojazd W bieg Lub W park, który zrobiłbym szkoł twój pojazdu przenoszenie.
- Nigdy zawinąć ten kabel wokół ten obiekt I hak na ten kabel samo w sob Móc przyczyna szkoda Do ten obiekt istnienie pociągnięty, I skręt Lub stronę się kabel.
- Trzymać ręce, ubranie, włosy I biżuteria jasne z ten bęben obszar I kal Kiedy wciaganie.
- Nigdy używać ten wciągarka Jeśli ten kabel Jest postrzępiony, zagięty Lub uszkodzony.
- Nigdy umożliwiać ktokolwiek Do podstawka w pobliżu ten kabel Lub W linia kabel za ten wciągarka chwila To Jest pod moc. Jeśli ten kabel powinien poślizą Lub
hamulec, to Móc Nagle bicz z powrotem w kierunku ten wciągarka powodująca A zaryzykować Do ktokolwiek W ten obszar. Zawsze podstawka Dobrze Do ten strona chwila kręty.
- Nie Zostawić ten przełącznik zatkany W Kiedy wciągarka Jest nie W używać.
SPRAWDŹ UWAŻNIE I DOKŁADNIE WYCIĄGARKĘ PRZED URUCHOMIENIEM!
KONSERWACJA
To Jest wysoko zalecony To ten wciągarka Być używany regularnie ( raz A miesiąc ). Po prostu moc ten kabel na zewnątrz 15m, bezpłatny szpula 5 metrów I Następnie zasilanie z powrotem w . To będzie trzymać Wszystko komponenty W Dobry pracujący stan Więc To ten wciągarka Móc Być polegał NA Kiedy potrzebne . Kontakt twój autoryzowany punkt sprzedaży oferujący pomoc techniczną i naprawy.
ZAPASOWY STRONY
A wyczerpujący zakres z zapasowy strony Jest dostępny.
Prosimy o kontakt z dystrybutorem lub lokalnym sprzedawcą detalicznym.
Udźwig wciągarki
• Ciągnięcie pojemność Jest zmniejszony Jak ten skłonić wzrasta .
• Wciągarka Jest nie przeznaczony Jak A obciążenie zabezpieczanie urządzeni
NOTATKA:
Środki ostrożności i instrukcje omówione w tym podręczniku nie obejmują wszystkich możliwych warunków i sytuacji, jakie mogą wystąpić. To musieć operator powinien zrozumieć, że zdrowy rozsądek i ostrożność to czynniki, których nie można wbudować w ten produkt, Ale musieć być stosowanym przez operator.
NOTATKA:

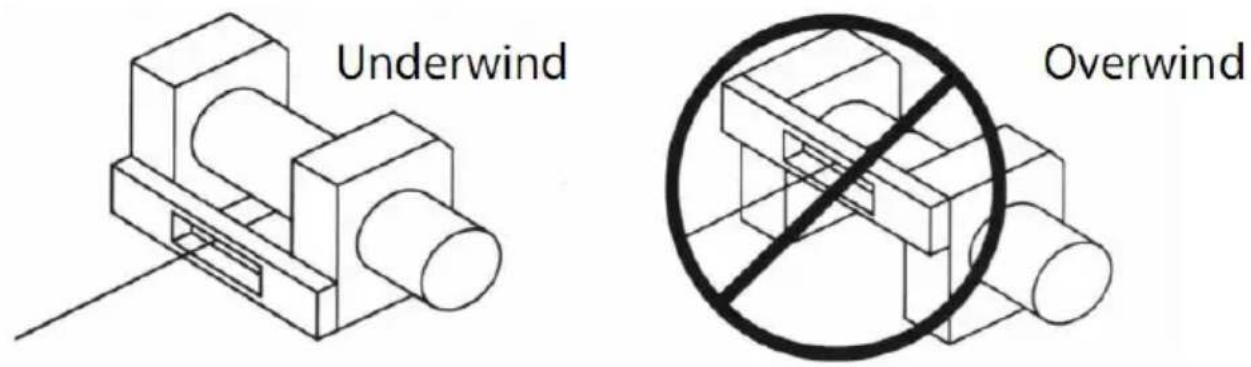

Ta wciągarka musi być zamontowana z liną stalową pod spodem kierunek rar
Środki ostrożności i instrukcje omówione w niniejszej instrukcji nie obejmują wszystkich możliwych warunków i sytuacji, które mogą wystąpić. Operator musi zrozumieć, że zdrowy rozsądek i ostrożność to czynniki, których nie da się wbudować w ten produkt, ale które operator musi stosować.
Konserwacja
- Regularnie sprawdzaj wszystkie elementy elektryczne, aby zapewnić ich czystość i bezpieczeństwo. znajomości.
- Ten element jest narażony na działanie czynników atmosferycznych; wilgoć może gromadzić się wewnątrz wyciągarki, gdy jest ona narażona na działanie deszczu, ciśnienia środki czyszczące, czyszczenie parą, przeprawy przez rzeki zwykła myjnia samochodowa. Aby zapobiec korozji, najlepiej jest używać wyciągaj linę co najmniej raz w miesiącu, nawet jeśli chcesz rozwinąć ją o k metrów i zwinąć z powrotem, wytworzone ciepło pomoże rozproszyć ewentualna kondensację.
- Regularnie sprawdzaj, czy wszystkie śruby i elementy mocujące są dobrze dokręcone i zabezpieczone, ponieważ mogą się poluzować podczas pracy w trudnych warunkach.
- W normalnych warunkach wyciągarka nie powinna wymagać serwisowania. Jeśli używasz wyciągarki regularnie, rozważ harmonogram serwisowania w celu maksymalizacji żywotności i wydajności wyciągarki
- Jeśli wyciągarka jest całkowicie zanurzona w wodzie, należy wykonać jej przegląd serwisowy w najbliższym odpowiednim terminie przed przechowywaniem.
Upewnij się, że silnik wyciągarki jest czysty i suchy, wymień smar w skrzyni biegów i innych częściach wewnętrznych, używając wysokiej jakości smaru łożyskowego.
- Przed użyciem sprawdź linę wyciągarki pod kątem oznak zużycia. Jeśli ślad zużycia są widoczne, wymień ją przed użyciem.
- Nawiń linę na bęben w sposób staranny, po każdym użyciu wciągarki linę rozwinąć do punktu, w którym Kabel jest układany starannie na bębnie i naw ponownie pod obciążeniem.
CECHY I SPECYFIKACJE
| Model SPEC. | S6000 | S10000 | S12000 | S C 13000 | SEC16800T |
| Woltaż | 12 V prądu stałego | 12 V prądu stałego | 12 V prądu stałego | 12 V prądu stałego | 12 V prądu stałego |
| Moc znamionowa | 2,5 KM | 3 KM | 5,5 KM | 6,6 KM | 5,7 KM |
| Przełożenie | 195,8:1 | 265:1 | 265:1 | 265:1 | 312.4:1 |
| Długość przewodu | 1,8 m | 1,8 m | 1,8 m | 1,8 m | 1,8 m |
| Lina lub kabel | Syntetyczny , 1/4 cala * 55 stóp | Syntetyczny , 7/20 cala * 6 stóplub stal 21/64 cala*65 stóp | Syntetyczny 7/20 cala * 75,5 stopy lub stal 7/20 cala * 85 stóp | Syntetyczny 3/8 cala * 80 stóplub stal 3/8 cala*80 stóp | Stal 7/16 cala * 85 stóp |
| Montowanie Śruba Wzór | 166,4 x 114,3 mm | 254 x 114,3 mm | 254x 114,3 mm | 254x 114,3 mm | 254x 114,3 mm |
| Nominalna siła naciągu liny | 6000 funtów | 10000 funtów | 12000 funtów | 13500 funtów | 18000 funtów |
6000 funtów siły naciągu i pojemność kabla
| Warstwa kabla | 1 | 2 | 3 | |
| Linia znamionowa pociągnij na warstwę | Funty | 6000 | 42 00 | 3700 |
| Kg | 2721 | 1900 | 1678 | |
| Łączny Pojemność kabla | Ft | 14.7 | 29,5 | 55 |
| M | 4.5 | 9.0 | 16,5 | |
10000 FUNTÓW SIŁA NACIĄGU I POJEMNOŚĆ KABLA
| Warstwa kabla | 1 | 2 | 3 | 4 | |
| Linia znamionowa pociągnij na | Funty | 10000 | 7930 | 65 00 | 560 0 |
| Kg | 4536 | 3596 | 29 48 | 254 0 | |
| warstwę | |||||
| ŁącznyPojemność kabla | Ft | 17 | 38,7 | 64,6 | 65 |
| M | 5.2 | 11.8 | 19.7 | 19,8 | |
12000 FUNTÓW SIŁA NACIĄGU I POJEMNOŚĆ KABLA
| Warstwa kabla | 1 | 2 | 3 | 4 | |
| Linia znamionowa pociągnij na warstwę | Funty | 12000 | 9210 | 8030 | 6 900 |
| Kg | 5440 | 4170 | 3640 | 3125 | |
| Łączny Pojemność kabla | Ft | 17 | 41 | 72 | 85 |
| M | 5.1 | 12.4 | 21.7 | 26 | |
13500 FUNTÓW NACIĄG LINII I POJEMNOŚĆ KABLA
| Warstwa kabla | 1 | 2 | 3 | 4 | |
| Linia znamionowa pociągnij na warstwę | Funty | 13 5 00 | 10 500 | 9200 | 7120 |
| Kg | 6122 | 4 762 | 4 173 | 3 229 | |
| Łączny Pojemność kabla | Ft | 15 | 34.6 | 58,6 | 80 |
| M | 4,58 | 10.54 | 17,87 | 2 4 | |
18000 FUNTÓW SIŁA NACIĄGU I POJEMNOŚĆ KABLA
| Warstwa kabla | 1 | 2 | 3 | 4 | |
| Linia znamionowa pociągnij na | Funty | 1 80 00 | 13779 | 11202 | 9 530 |
| Kg | 8163 | 6250 | 5081 | 4 321 | |
| warstwę | |||||
| ŁącznyPojemnośćkabla | Ft | 16,64 | 37,78 | 63,40 | 85 |
| M | 5.1 | 11,5 | 19.3 | 2 6 | |
ROZWIAZYWANIE PROBLEMÓW
| Objawy | Możliwe przyczyny | Działania naprawcze |
| Silnik nie będzie działał lub będzie działał tylko w jednyn kierunku | 1.Przełącznik niedziałający2. Zerwane przewody lub złę połączenie3.Uszkodzony silnik | 1.Wymień przełącznik2. Sprawdź, czy połączenia są słabe3.Wymień lub napraw silnik |
| Silnik bardzo się nagrzewa | 1.Długi okres eksploatacji2.nieudane lub usunięte przeciązać3.Uszkodzony silnik | 1.od niskiej do chłodnej2.umieść lub napraw przeciążenie3. Umieść lub napraw silnik |
| Silnik pracuje, ale ma niewystarczającą moc lub prędkość liniową | 1. Słaba bateria2. Przewód łączący akumulator z wyciągarką jest zbyt długi3. Słabe połączenie akumulatora4. Słabe podłoże5.Uszkodzony silnik | 1. Naładuj lub wymień akumulator i sprawdź układ ładowania2. Trzymaj wyciągarkę w odległości dozwolonej przez przewody doprowadzające3. Sprawdź zaciski akumulatora pod kątem korozji i wyczyść j razie potrzeby4. sprawdź i wyczyść połącze5. miejsce lub naprawa silnika |
| Wyciągarka działa do tyłu | 1. przewody tor odwrócone2. druty swędzące odwrócone3. nieprawidłowo zainstalowany przełącznik baterii | 1.okablowanie heck2. sprawdź okablowanie3. Sprawdź połączenia akumulatora |
| Silnik pracuje, ale bęben się nie obraca | 1. Sprzęgło nie jest załączone | 1. Włącz sprzęgło |
| Wybrzeża wciągarki | 1. Nadmierne obciążenie | 1. Zmniejsz obciążenie lub podwójna linia |
| Operacje motoryczne, ale się zatrzymują | 1. Nadmierne obciążenie/przeciążenie | 1. Pozostawić do ostygnięcia |
LISTA CZEŚCI WYCIĄGARKI 6000-13500LB
| Numer pozycji | Opis | Ilość | Numer pozycji | Opis | Ilość |
| 1 | Śrubasześciokątna | 1 | 18 | Wspornik skrzynibiegów | 1 |
| 2 | Podkładkasprężysta | 1 | 19 | Podkładka sprężysta | 10 |
| 3 | Klamkasprzęgła | 1 | 20 | Śruba sześciokątna | 10 |
| 4 | Nakrętkanakrętki | 1 | 21 | Panewka łożyska | 2 |
| 5 | Uszczelkakubka | 1 | 22 | Podkładkauszczelniająca | 2 |
| 6 | Podkładkasprężysta | 1 | 23 | Montaż Durm | 1 |
| 7 | Pierścieńuszczelniający | 2 | 24 | Hamulec montaż | 1 |
| 8 | Obudowaskrzyni biegów | 1 | 25 | Spinka do krawata | 2 |
| 9 | tuleja wału | 1 | 26 | Montaż silnika | 1 |
| 10 | koło słoneczne | 1 | 27 | Śruba z łbem zgniazdem krzyżowym | 4 |
| 11 | 3. zespółprzekładniplanetarnej | 1 | 28 | Montowanie zespółwspornika do skrzynkisterowniczej | 2 |
| 12 | Podwójnywewnętrznybieg | 1 | 29 | Solenoid | 2 |
| 13 | Zespół 2.przekładniplanetarnej | 1 | 30 | Bezprzewodowyodbiornik zdalnegosterowania | 1 |
| 14 | 1. zespółprzekładniplanetarnej | 1 | 31 | Bezprzewodynadajnik zdalnegosterowania | 1 |
| 15 | Podkładkauszczelniająca | 1 | 32 | Przewodowy pilotzdalnego sterowania | 1 |
| 16 | Śrubasześciokątna | 4 | 33 | Przewód ujemny (-)akumulatora | 1 |
| 17 | Podkładka sprężysta | 4 | 34 | Montaż zestawu śrubowego | 1 |
SCHEMAT WYBUCHOWY
UWAGA : Zmiany lub modyfikacje, na które nie wyraziła wyraźnej zgody stror odpowiedzialna za zgodność, mogą spowodować unieważnienie prawa użytkownika do korzystania ze sprzętu!
To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego eksploatacja podlega dwóm następującym warunkom:
1) Ten produkt może powodować szkodliwe zakłócenia.
2) Produkt ten musi być odporny na wszelkie zakłócenia, w tym zakłócenia mogące powodować niepożądane działanie.
OSTRZEŻENIE: Wszelkie zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować unieważnienie prawa użytkownika do korzystania z produktu.
Uwaga: Ten produkt został przetestowany i uznany za zgodny z ograniczeniar dla urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie odpowiedniej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.
Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej. Jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, można powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w danej instalacji. Jeśli produkt powoduj szkodliwe zakłócenia w odbiorze sygnału radiowego lub telewizyjnego, co może sprawdzić, wyłączając i włączając urządzenie, zaleca się, aby użytkownik spróbował skorygować zakłócenia, stosując jeden lub kilka z poniższych środkó
- Zmiana orientacji lub położenia anteny odbiorczej.
- Zwiększ odległość między produktem i odbiornikiem.
- Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.
- Aby uzyskać pomoc, skontaktuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.
PRAWIDŁOWA UTYLIZACJA
Niniejszy produkt podlega przepisom dyrektywy europejskiej 2012/19/UE. Symbol przekreślonego kosza na śmieci na kółkach oznacza, że produkt wymaga selektywnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych tym symbolem nie wolno
wyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki urządzeń elektrycznych i elektronicznych przeznaczonych do recyklingu.
Producent: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Miejsce, Rancho Cucamonga, CA 91730
| UK | REP |
