Typ produktu	Wyciągarka elektryczna do pojazdu
Marka	Vevor
Model	S6000
Napięcie zasilania	12 V DC
Moc silnika	2,5 KM (1,86 kW)
Nominalna siła uciągu	6 000 funtów (2 721 kg)
Przełożenie	195,8:1
Typ liny	Syntetyczna
Średnica liny	1/4 cala (6,35 mm)
Długość liny	55 stóp (16,5 m)
Wymiary montażowe (rozstaw otworów)	166,4 x 114,3 mm
Sterowanie	Przewodowe i bezprzewodowe
Sprzęgło	Dźwigniowe, ręczne załączanie/wyłączanie
Materiał bębna	Stal
Przybliżona waga	30 kg
Przeznaczenie	Holowanie pojazdu, uciąg
Konserwacja	Regularne smarowanie liny, kontrola przed użyciem
Bezpieczeństwo	Noszenie rękawic, nigdy nie przekraczać 5 zwojów na bębnie, zachować odległość
Części zamienne	Dostępne na zamówienie u dystrybutora
Certyfikaty	FCC Part 15 (pilot)

Często zadawane pytania - S6000 Vevor

Jak zamontować wyciągarkę w pojeździe?

Wyciągarkę należy zamontować na stalowej płycie o grubości co najmniej 6 mm, za pomocą dostarczonych śrub M10 (3/8" UNC). Upewnij się, że powierzchnia jest płaska, a rama montażowa wytrzymuje obciążenie znamionowe. Postępuj zgodnie ze schematem okablowania: żółty krótki przewód do żółtego zacisku silnika, niebieski krótki do niebieskiego, czarny długi do ujemnego bieguna akumulatora, czerwony długi do dodatniego. Pozostaw silnik włączony podczas użytkowania, aby utrzymać naładowany akumulator.

Jak używać sprzęgła?

Pociągnij i obróć dźwignię sprzęgła zgodnie z ruchem wskazówek zegara do pozycji 'Wyłączone' (swobodny zwój). Aby załączyć, obróć w przeciwnym kierunku do pozycji 'Załączone'. Nigdy nie forsuj dźwigni; najpierw zwolnij napięcie na linie. Przed każdym wyciąganiem upewnij się, że sprzęgło jest prawidłowo zablokowane w pozycji załączonej.

Jaka jest maksymalna siła uciągu?

Nominalna siła uciągu wynosi 6 000 funtów (2 721 kg) na pierwszej warstwie. Zmniejsza się z kolejnymi warstwami: 4 200 funtów na drugiej, 3 700 funtów na trzeciej. Nigdy nie przekraczaj tych wartości. Użyj krążka linowego, aby podwoić siłę uciągu, jeśli to konieczne.

Jak konserwować linę syntetyczną?

Przed każdym użyciem sprawdź linę pod kątem postrzępień lub pękniętych splotów. Czyść czystą wodą i pozostaw do wyschnięcia. Nałóż lekki olej penetrujący, aby nasmarować. Uszkodzoną linę natychmiast wymień. Aby prawidłowo nawinąć, utrzymuj lekkie napięcie (około 230 kg) podczas zwijania.

Co zrobić, jeśli silnik się przegrzewa?

Jeśli silnik staje się nieprzyjemnie gorący w dotyku, zatrzymaj wyciągarkę i pozostaw do ostygnięcia na kilka minut. Unikaj długich okresów ciągłej pracy; rób przerwę co 2 metry zwijania. Przeciążenie lub długotrwała praca może spowodować przegrzanie. Sprawdź również poziom naładowania akumulatora.

Czy mogę używać wyciągarki do podnoszenia ludzi?

Nie, absolutnie nie. Wyciągarka jest przeznaczona wyłącznie do holowania pojazdów, a nie do podnoszenia ładunków. Nigdy nie używaj jej do podnoszenia, podtrzymywania lub transportu ludzi. Stanowi to poważne ryzyko obrażeń lub śmierci.

Jak wymienić linę?

Całkowicie odwiń starą linę. Włóż nową linę do bębna, przestrzegając kierunku nawijania (od góry). Zamocuj za pomocą śruby i obejmy liny, nakładając środek blokujący gwint (Loctite 222 lub odpowiednik). Nawiń pod obciążeniem co najmniej 230 kg, aby napiąć linę. Upewnij się, że na bębnie zawsze pozostaje co najmniej 5 zwojów.

Jak sparować pilota bezprzewodowego?

Włącz pilota, naciskając czerwony przycisk przez 0,3 sekundy. Następnie naciśnij jednocześnie przyciski 'OUT' i 'IN'; zielona dioda zacznie migać. Włącz odbiornik w tym samym czasie. Parowanie powiedzie się, gdy dioda przestanie migać i będzie świecić stale. W razie potrzeby powtórz procedurę.

Jakie są podstawowe środki ostrożności?

Zawsze noś grube rękawice skórzane i okulary ochronne. Zachowaj odległość co najmniej 1,5 raza długości rozwiniętej liny. Nigdy nie stawaj w linii napiętej liny. Używaj osłony dłoni do prowadzenia liny. Odłącz pilota podczas prac w pobliżu bębna. Nigdy nie używaj wyciągarki z mniej niż 5 zwojami liny na bębnie.

Gdzie znaleźć części zamienne?

Skontaktuj się z lokalnym dystrybutorem lub sprzedawcą Vevor. Lista części zamiennych znajduje się w instrukcji (pozycje 1-34). Używaj tylko oryginalnych identycznych części, aby zapewnić bezpieczeństwo i wydajność.

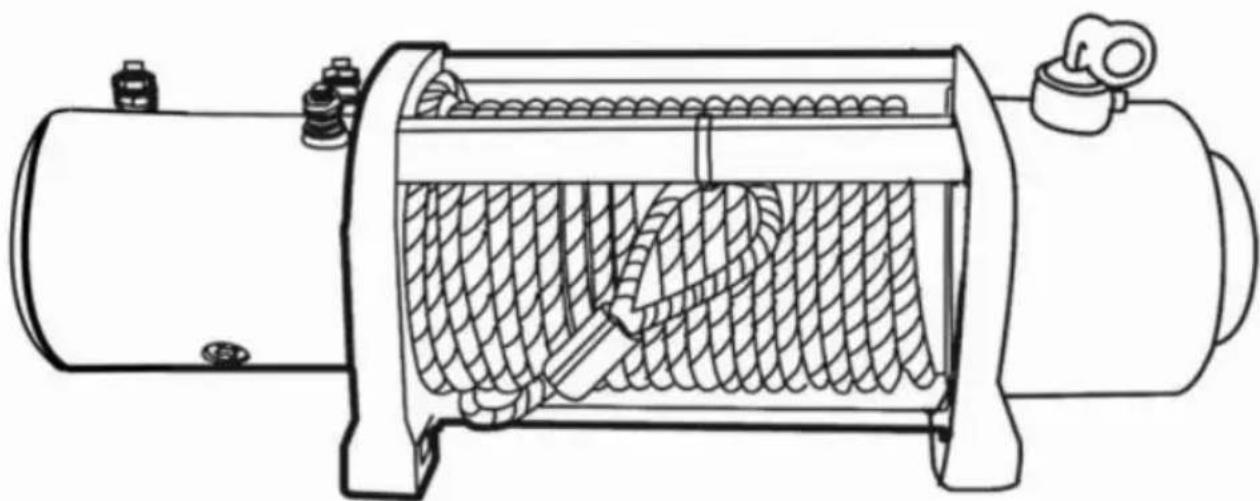

INSTRUKCJA OBSŁUGI S6000 Vevor

WYCIĄGARKA ELEKTRYCZNA

INSTRUKCJA OBSŁUGI

MODELE: S6000 / S10000 / S12000 / SC13000 / SEC16800T

MODELE: S6000 / S10000 / S12000 / SC13000 / SEC16800T

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

PRZECZYTAJ I ZROZUM TĘ INSTRUKCJĘ PRZED INSTALACJĄ I OBSŁUGĄ

Uwaga! Zachowaj środki ostrożności dla własnego bezpieczeństwa i bezpieczeństwa innych. Nieprzestrzeganie obsługi sprzętu może spowodować obrażenia i uszkodzenia sprzętu.

Przed przystąpieniem do obsługi wyciągarki należy uważnie przeczytać poniższe informacje i zachować instrukcję do wykorzystania w przyszłości.

INDEKS SYMBOLI

SYMBOL	WYJAŚNIENIE
	Zawsze czytaj wzystkie produkty Literatura
	Nigdy nie uzywać jak podnosnika
	Zawsze prawidłowo rozmieszczaj odunek w gardle hak

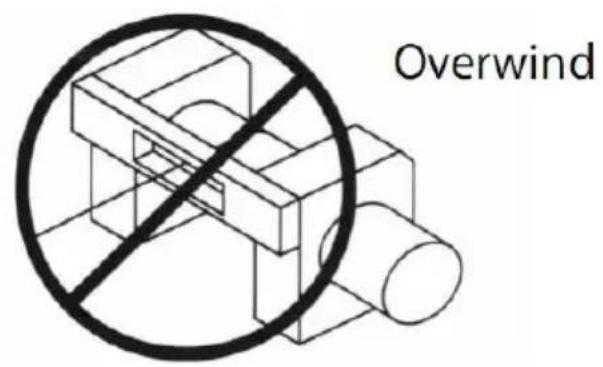

	Nigdy nie nawijaj liny wymiągarki na spód bębna
	Blokada (zablokowanie)
	Odblokuj (Rozȩcz)
	Kruszenie palcowe/przesuwne Zaryzykować
	Rzyzyko przyteńczia/przekość dłoni

SYMBOL	WYJASNIE
i	Instrukcja użytkowania
	Zawsze nośrękawiczki
	Nigdy nie ruszaj lud
	Zawsze uzywajdołączonego paska haczykowego
	Nigdy nie obciȩzajkońćówki haka ani zatrzesku

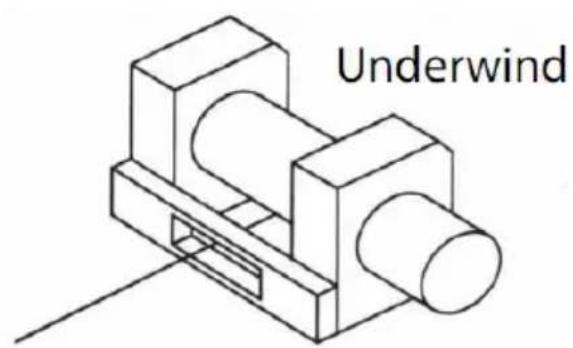

	Zawsze nawijajline wymiagarki od górybędna
	Nigdy nie zaczepiajsie o line
	Punkt zaciskuprowadnicy liny

Zagrożenie wybuchem/pęknięciem

Ostrzeżenie

Odpowiedni ubiór:

· Nie nosić luźnej odzieży lub biżuterii. Mogą być złapane w ruchome części. - Nosić skórzane rękawice podczas obsługiwania wyciągarki i kabla. Nie chwytać kabla gołą ręką. Złamane przewody mogą spowodować urazy. - Antypoślizgowe obuwie jest zalecane. - Ochronne nakrycie włosów, aby zawierać długie włosy.

Zachowaj bezpieczną odległość:

• Zapewnić, że wszystkie osoby stoją z dala od wyciągarki, kabla i obciążenia podczas pracy wyciągarki. 1,5 razy długość kabla jest zalecane. Jeśli kabel się luzuje lub pęka pod obciążeniem, może uderzyć z powrotem i spowodować poważne obrażenia lub śmierć.
• Nie przechodź przez kabel
• Wszyscy odwiedzający i obserwatorzy powinni być utrzymywani z dala od obszaru pracy.
• Zachowuj właściwą postawę i równowagę przez cały czas

Nie nadużywaj przewodu:

• Nigdy nie przenoś wyciągarki, trzymając ją za linkę, ani nie szarp za nią, aby odłączyć ją od gniazdka.
• Chroń przewód przed działaniem ciepła, oleju i ostrych krawędzi.

Nie przeciążaj wyciągarki:

• Jeśli silnik stanie się tak gorący, że aż trudno go dotknąć, należy go wyłączyć i odczekać kilka minut, aż ostygnie.
• Nie należy utrzymywać zasilania wyciągarki, jeśli silnik zgaśnie.
• Nie przekraczaj maksymalnych wartości naciągu liny podanych w tabelach. Obciążenia udarowe nie mogą przekraczać tych wartości.

Unikaj przypadkowego uruchomienia:

• Sprzęgło wyciągarki powinno być rozłączone, gdy nie jest używana, i całkowicie załączone, gdy jest używana.

Sprawdź uszkodzone części:

• Przed użyciem należy dokładnie sprawdzić wyciągarkę. Każda uszkodzona część powinna zostać odpowiednio naprawiona lub wymieniona przez autoryzowany serwis.

Napraw swoją wyciągarkę:

• Dokonując napraw, używać wyłącznie identycznych części zamiennych, w przeciwnym razie może to spowodować poważne niebezpieczeństwa dla użytkownika.

Ponowne nawinięcie kabla:

• Podczas nawijania należy nosić skórzane rękawice. Aby prawidłowo nawinąć linę, konieczne jest utrzymanie lekkiego obciążenia. Trzymaj linę z dala, a przyłącznik pilota w drugiej ręce. Zacznij jak najdalej od tyłu i od środka. Podejdź, utrzymując obciążenie liny, podczas gdy wciągarka jest włączona.
• Nie pozwól, aby lina zwisała Ci z dłoni i nie podchodź zbyt blisko do wyciągarki.
• Wyłącz wyciągarkę i powtórz procedurę, aż do momentu, gdy długość liny wyniesie około 1 m.
• Odłącz przyłącznik zdalnego sterowania i dokończ nawijanie kabla, obracając bęben ręcznie przy wyłączonym sprzęgle.
• W przypadku ukrytych wyciągarek nawijaj kabel pod napięciem, ale trzymaj się z dala.

Ostrzeżenie: Użycie jakichkolwiek innych akcesoriów lub elementów dodatkowych niż zalecane w instrukcji obsługi może wiązać się z ryzykiem obrażeń ciała.

Ostrzeżenie: Zawsze WYŁĄCZAJ pilota zdalnego sterowania podczas pracy w pobliżu prowadnicy liny lub bębna linowego (strefa niebezpieczna). Nigdy nie noś pilota ręcznego pod ramieniem ani nie pozwalaj nikomu go trzymać w strefie bezpiecznej, aby zapobiec przypadkowemu uruchomieniu pilota ręcznego.

OSTRZEŻENIA DOTYCZĄCE OBSŁUGI WCIĄGARKI

Przed przystąpieniem do obsługi wyciągarki należy uważnie przeczytać poniższe informacje i zachować instrukcję do wykorzystania w przyszłości.

• Nierównomierne nawijanie liny podczas podnoszenia ładunku nie stanowi problemu, chyba że lina jest nagromadzona na jednym końcu bębna. W takim przypadku należy odwrócić kierunek jazdy wyciągarki, aby odciążyć ładunek i przesunąć punkt mocowania bliżej środka pojazdu.
• Po wykonaniu pracy możesz rozwinąć i przywinąć kabel, aby uzyskać estetyczne ułożenie.
• Przechowuj przyłącznik zdalnego sterowania w pojeździe, gdzie nie ulegnie uszkodzeniu, a przy podłączaniu sprawdź go. Gdy będziesz gotowy do rozpoczęcia nawijania, podłącz przyłącznik zdalnego sterowania z rozłączonym sprzęgłem. Nie załączaj sprzęgła, gdy silnik pracuje.
• Nigdy nie podłączaj haka z powrotem do liny. Spowoduje to uszkodzenie liny. Zawsze używaj zawiesia lub łańcucha o odpowiedniej wytrzymałości.
• Obserwuj wyciągarkę podczas pracy, w miarę możliwości stojąc w bezpiecznej odległości. Zatrzymuj pracę wyciągarki co około metr, aby upewnić się, że lina naciąga się w jednym rogu. Zakleszczenia liny mogą uszkodzić wyciągarkę.
• Nie mocuj haków holowniczych do urządzeń montażowych wyciągarki. Muszą być one przymocowane do ramy pojazdu.
• Zastosowanie bloczka wyciągowego ułatwi operacje odzyskiwania, zapewniając podwojenie udźwigu wciągarki i zmniejszenie prędkości wciągania o połowę, a także umożliwi utrzymanie bezpośredniego naciągu liny do środka prowadnicy. Podczas podwójnego obciążenia podczas wciągania stacjonarnego, hak wciągarki powinien być przymocowany do podwozia pojazdu.
• Należy upewnić się, że szekle o klasie „D" lub szekle łukowe są używane w połączeniu z zatwierdzonym ochraniaczem pnia drzewa, aby zapewnić bezpieczny punkt kotwiczenia.
• Podczas przyciągania liny wyciągarki należy upewnić się, że na bębnie pozostaje co najmniej pięć zwojów liny. Nieprzestrzeganie tego zalecenia może spowodować oderwanie się liny od bębna pod obciążeniem. Może to spowodować poważne obrażenia lub szkody materialne.
• Wszystkie wciągarki są wyposażone w czerwone oznaczenia liny, które informują, że na bębnie wciągarki pozostaje 5 owinięć liny, gdy oznaczenia te pojawiają się na prowadnicy liny. Nie należy kontynuować wyciągania poza oznaczenia.
• Ponieważ największa siła uciągu uzyskiwana jest na najbardziej wewnętrznej warstwie wyciągarki, zaleca się naciągnięcie jak największej ilości liny w przypadku mocnych pociągnięć (należy pozostawić co najmniej 5 zwojów na bębnie - czerwona lina). Jeśli to nie jest praktyczne, można użyć bloczka i podwójnego układu lin.
• Zaleca się przykrywanie rozciągniętej liny wyciągarki grubym kocem lub podobnym przedmiotem, co pozwoli na złagodzenie uderzeń w razie awarii.
• Precyzyjne, ciasne nawinięcie zapobiega zakleszczaniu się liny, które powstaje, gdy obciążenie jest przyłożone i lina jest ściśnięta przez pozostałe zwoje. W takim przypadku należy naprzemiennie włączać i wyłączać wciągarkę. Nie należy próbować rozplątywać splotów pod obciążeniem.
• Zablokuj koła pojazdu, gdy znajduje się on na pochyłości.

Bateria:

• Upewnij się, że akumulator jest w dobrym stanie. Unikaj kontaktu z kwasem akumulatorowym lub innymi zanieczyszczeniami.
• Podczas pracy w pobliżu akumulatora należy zawsze nosić okulary ochronne.
• Aby uniknąć rozładowania akumulatora, podczas korzystania z wyciągarki należy pozostawić włączony silnik.

Lina wyciągarki:

• Upewnij się, że kabel jest w dobrym stanie i prawidłowo podłączony.
• Nie używaj wyciągarki, jeśli lina jest przetarta.
• Nie należy poruszać pojazdem w celu ciągnięcia ładunku.
• Żywotność kabla jest bezpośrednio związana z jego użytkowaniem i pielęgnacją. Po pierwszym i kolejnych użyciach kabel należy nawinąć na bęben pod obciążeniem co najmniej 230 kg (500 funtów), w przeciwnym razie zewnętrzne zwoje zostaną wciągnięte w wewnętrzne zwoje i poważnie uszkodzą kabel podczas wyciągania. Pierwsze użycie wyciągarki powinno być zapoznawcze w swobodnej, niepodejmowanej sytuacji. Rozwiń linę, aż pojawi się czerwony kabel (około pięciu zwojów na bębnie), nawiń kabel na bęben pod obciążeniem 230 kg (500 funtów) lub większym. Spowoduje to lekkie naciągnięcie i rozciągnięcie nowego kabla, a także ciasne owinięcie go wokół bębna. Niestosowanie się do tego zalecenia może spowodować uszkodzenie kabla i skrócenie jego żywotności.
• Podczas wymiany kabla należy pamiętać o nałożeniu mleczanu lub podobnego środka na gwint zacisku kablowego. Dokręcić śrubę zacisku odpowiednio, ale nie za mocno. Mleczan zapobiegnie poluzowaniu się śruby w trudnych warunkach. Zalecane jest stosowanie podkładu Loctite 7471 i kleju do gwintów 222.

Nie należy przekraczać dopuszczalnego uciągu tej wyciągarki.

NIE WOLNO prowadzić pojazdu w celu wspomagania wciągarki. Ruch pojazdu w połączeniu z pracą wyciągarki może spowodować przeciążenie liny, samej wyciągarki lub spowodować uszkodzenia udarowe.

Obciążenia udarowe podczas wciągania są niebezpieczne! Obciążenie udarowe występuje, gdy na linę zostanie nagle przyłożona zwiększona siła. Pojazd stojący z luźnym kablem może wywołać szkodliwe obciążenie udarowe.

Wyciągarki pokazane w niniejszej instrukcji są przeznaczone wyłącznie do zastosowań w pojazdach, nieprzemysłowych.

Nie należy używać wciągarki w zastosowaniach związanych z podnoszeniem ze względu na wymagane współczynniki bezpieczeństwa i cechy podnośnika.

Nie należy używać wyciągarki do podnoszenia, podtrzymywania ani transportu osób.

Odlacz kabel zasilający od akumulatora, gdy wyciągarka nie jest używana.

Podczas ciągnięcia trzymaj się z dala od kabla.

Nigdy nie przekraczaj podanych powyżej wartości siły ciągnięcia.

Nie używaj wyciągarki, aby wyciągnąć kawałek liny. Zdecydowanie zaleca się pozostawienie na wyciągarce tylko ostatniej warstwy liny podczas używania wyciągarki z pełną wydajnością.

Wciągarka pracuje pod dużym obciążeniem i nie należy zwijać liny przez dłuższy czas. Zaleca się zatrzymywanie wciągarki co 2 metry zwijania liny, aby silnik mógł rozproszyć ciepło.

NIE „poruszaj” pojazdem, aby pomóc wyciągarce w ciągnięciu ładunku. Jednoczesne ciągnięcie przy wyciągarce i pojeździe może spowodować przeciążenie liny stalowej i wyciągarki.

Regularnie sprawdzaj linę stalową i sprzęt. Przetartą linę stalową z zerwanymi pasmami należy natychmiast wymienić.

Używaj grubych skórzanych rękawic podczas obchodzenia się z liną stalową. Nie pozwól, aby lina wyślizgnęła się z dłoni.

Nigdy nie używaj wyciągarki z mniejszą liczbą zwojów liny stalowej nawiniętej na bęben wyciągarki niż 5, ponieważ mocowanie końcowe liny stalowej może nie wytrzymać pełnego obciążenia.

Nigdy nie wkładaj palca w haczyk. Jeśli palec utknie w haczyku, możesz go stracić.

Zawsze używaj osłony dłoni podczas wprowadzania lub wyprowadzania liny stalowej. (Patrz rysunek).

Nie należy używać wciągarki w zastosowaniach związanych z podnoszeniem ze względu na wymagane współczynniki bezpieczeństwa i cechy podnośnika.

ZAWSZE TRZYMAJ SIĘ Z DALA OD LINY STALOWEJ, HAKA I WCIĄGARKI. W MAŁO PRAWDOPODOBNYM PRZYPADKU AWARII JAKIEGOKOLWIEK KOMPONENTU, NAJLEPIEJ BYĆ Z DALA OD NIEBEZPIECZEŃSTWA.

Ostrzeżenie: Użycie jakichkolwiek innych akcesoriów lub elementów dodatkowych niż zalecane w instrukcji obsługi może wiązać się z ryzykiem obrażeń.

INSTALACJA WYCIĄGARKI

MONTAŻ WCIĄGARKI

Wciągarkę należy zamontować na odpowiedniej stalowej ramie montażowej, wykorzystując 4-punktowy system mocowania stóp w poziomie lub pionie samolotu.

Jego bardzo ważne jest, aby wciągarka była zamontowana na płaskiej powierzchni, tak aby trzy sekcje (silnik, kabel, bęben i biegi) były odpowiednio wyrównane.

Przed rozpoczęciem montażu należy upewnić się, czy urządzenie montażowe, które ma zostać użyte, wytrzyma znamionowy udźwig wciągarki.

Montaż wciągarek i/lub przedniego systemu ochrony może mieć wpływ na aktywację poduszek powietrznych SRS. Sprawdź, czy system mocowania został przetestowany i zatwierdzony do montażu wciągarki w pojazdach wyposażonych w poduszki powietrzne.

Sugeruje się, aby ramy montażowe wciągarki i/lub systemy ochrony czołowej były odpowiednie dla większości popularnych pojazdów. Ramy wciągarki są pakowane ze szczegółową instrukcją montażu.

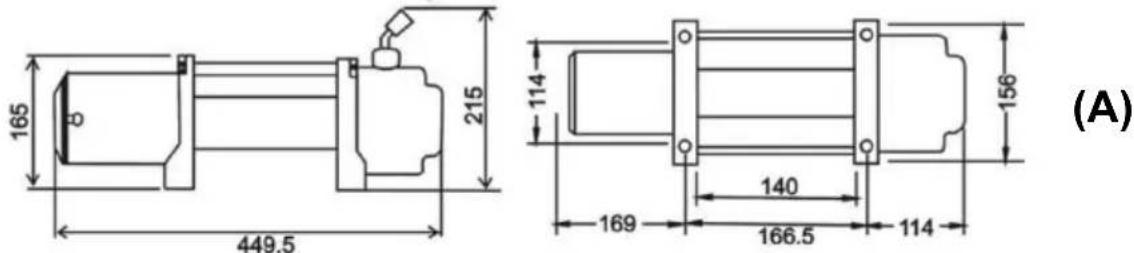

Jeśli chcesz użyć własnej płyty montażowej - wymiary podane poniżej są odpowiednie. Zalecana jest stalowa płyta montażowa o grubości 6 mm. Elementy złączne powinny być ze stali wysokiej rozciągliwości klasy 5 lub lepszej. Aby zapewnić odpowiednią wytrzymałość, należy przestrzegać tych zaleceń.

Wciągarka powinna być zabezpieczona do montażu za pomocą śrub 3/8" UNC - 1/4" ze stali nierdzewnej, z podkładkami sprężystymi, pod warunkiem, że...

Prowadnicę linową należy zamontować w sposób umożliwiający równomierne nawijanie liny na bęben.

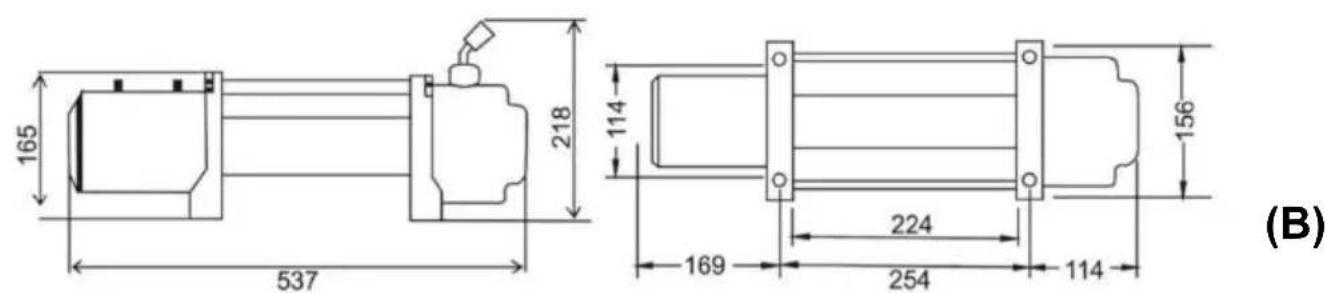

A ma wymiary 6000 funtów, podczas gdy B ma wymiary 10 000-13 500 funtów.

OSTRZEŻENIE:

• Zawsze wybieraj miejsce montażu, które jest wystarczająco mocne, aby wytrzymać maksymalne obciążenie twojej wciągarki.
• Zawsze należy zakończyć instalację wciągarki i przymocować hak przed zainstalowaniem okablowania.
• Nigdy nie używaj zbyt długich śrub.

(Do wciągarki z liną stalową) (Do wciągarki z liną syntetyczną)

SMAROWANIE INSTALACJA

Wszystkie ruchome części wyciągarki są trwale smarowane smarem litowym odpornym na wysokie temperatury w trakcie montażu. W normalnych warunkach

W warunkach fabrycznych smarowanie będzie wystarczające. Okresowo smaruj linkę lekkim olejem penetrującym. Sprawdź pod kątem złamanych pasm i zastąp je, jeśli to konieczne. Jeśli ten kabel staje się noszony lub uszkodzony, to musi być zastąpiony.

KABEL INSTALACJA

Rozwijaj nowy kabel przez walcowanie, aby przyciągnąć go do ziemi, aby zapobiec załamaniu. Usuń stary kabel i przestrzegaj sposobu, w jaki jest przyłączony do kołnierza bębna.

POŁĄCZENIE ELEKTRYCZNE

Dla normalnej samopowrotnej pracy, twój istniejący elektryczny system jest odpowiedni. A w pełni naładowana bateria wystarczy, aby zapewnić znajomość, czy nie

Podczas operacji wciągania należy uruchomić silnik pojazdu, aby utrzymać poziom naładowania akumulatora.

Proszę zwrócić szczególną uwagę na właściwe połączenie kabla elektrycznego, jak następuje (odniesienie do Schematu 1)

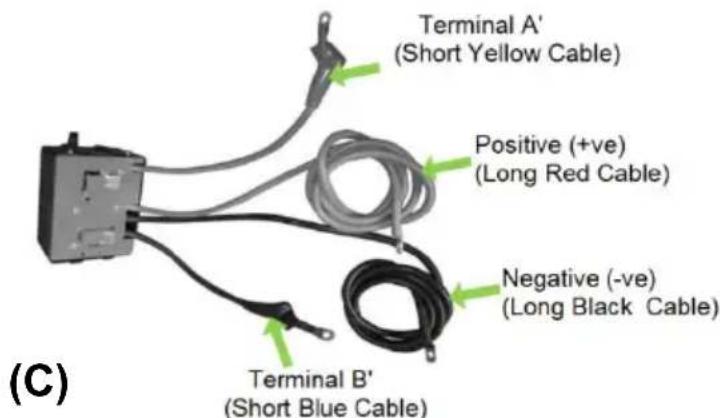

Należy zwrócić szczególną uwagę na prawidłowe podłączenie kabla elektrycznego (C to wymiar 6000 funtów).

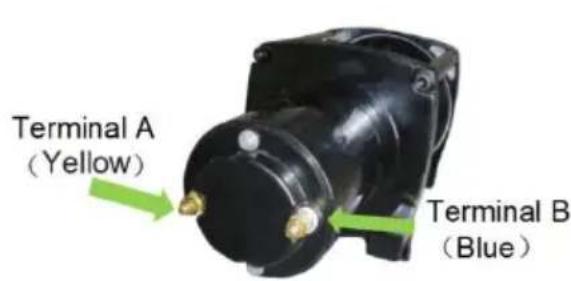

• Krótki żółty kabel (A') łączy się z żółtym terminalem (A) z silnika
• Krótki niebieski kabel (B') łączy się z niebieskim terminalem (B) z
• Długi czarny kabel (1,8 m), podłączony do ujemnego (-) zacisku akumulatora.
• Długi czerwony kabel (1,8 m), podłączany do dodatniego (+) bieguna akumulatora.

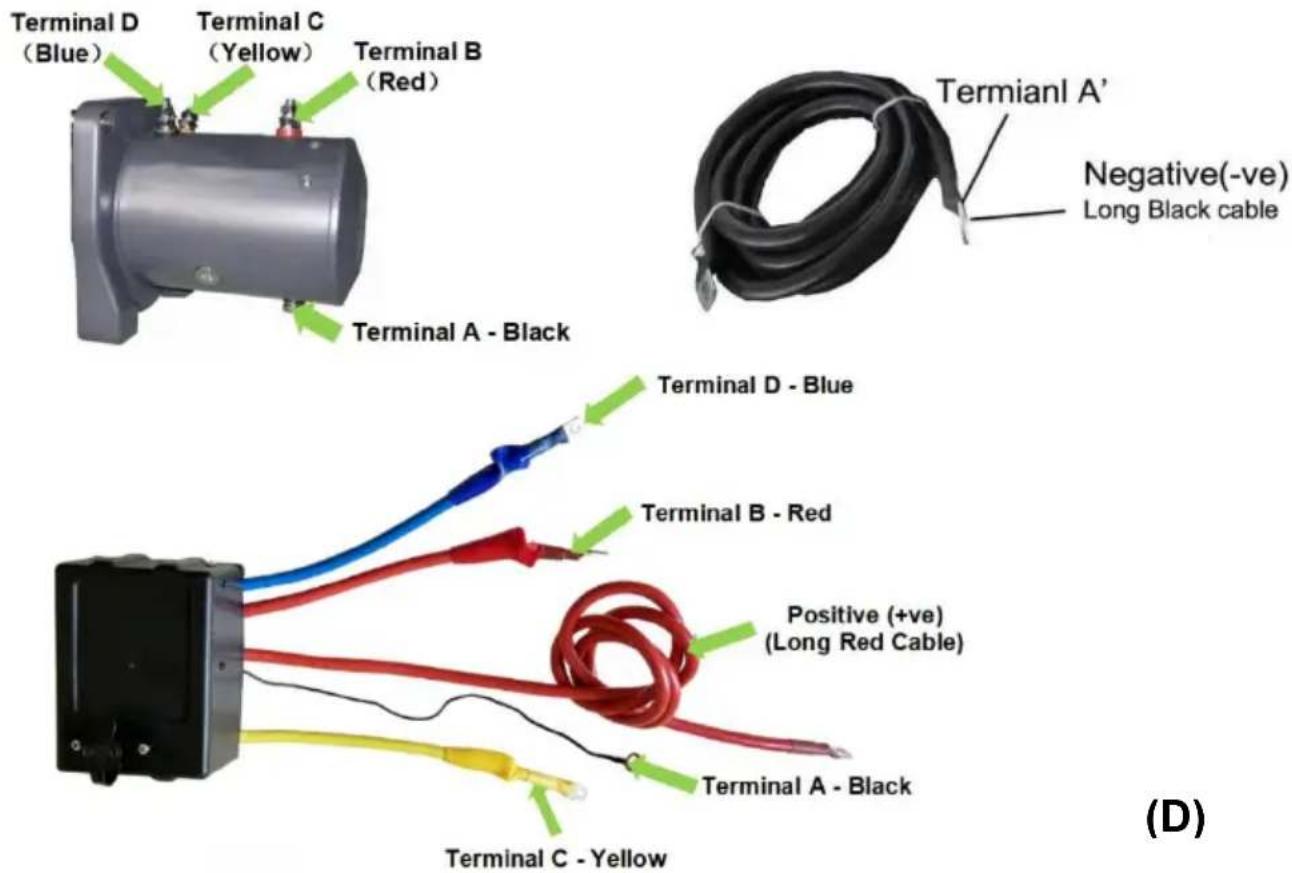

Należy zwrócić szczególną uwagę na prawidłowe podłączenie kabla elektrycznego (D to wymiar 10 000-18 000 funtów).

• Krótki czerwony kabel (B') łączy się z czerwonym terminalem (B) silnika.
• Krótki żółty kabel (C') łączy się z żółtym terminalem (C) silnika.
• Krótki niebieski kabel (D') łączy się z niebieskim terminalem (D) silnika.
• Cienki czarny kabel (a') łączy się z terminalem (A) silnika.
• Długi czarny kabel (1,8 m) ma terminal (A') połączony z dolnym terminalem (A) silnika, a drugi terminal ujemny (-) łączy się z ujemnym (-) zaciskiem akumulatora.
• Długi czerwony kabel dodatni (+) łączy się z dodatnim (+) terminalem akumulatora.

NOTATKA

• Twój akumulator musi być utrzymany w dobrym stanie.
• Upewnij się, że kable akumulatora nie są pociągnięte ani nie ocierają się o żadne powierzchnie, które mogą je uszkodzić.
• Korozja na połączeniach elektrycznych zmniejszy wydajność lub może spowodować zwarcie. Wyczyść wszystkie połączenia, zwłaszcza w zdalnym sterowaniu i pojemniku. W wilgotnym środowisku użyj silikonowego uszczelniacza, aby chronić przed korozją.
• NIE PROBUJ INSTALOWAĆ PRZEWODÓW, GDY AKUMULATOR JEST PODŁĄCZONY. Akumulatory samochodowe zawierają łatwopalne i wybuchowe gazy. Podczas instalacji należy nosić okulary ochronne i zdjąć metalową biżuterię. Nie należy pochylać się nad akumulatorem podczas podłączania.
• Nie podłączaj wyciągarki do źródła zasilania o wysokiej częstotliwości.

OBSŁUGA WYCIĄGARKI

SUGESTIA:

Najlepszym sposobem na zapoznanie się z działaniem wyciągarki jest wykonanie kilku testów przed jej faktycznym użyciem. Zaplanuj swój test w

Postępuj naprzód. Pamiętaj, że możesz usłyszeć swoją wyciągarkę tak samo dobrze, jak widzisz, jak działa. Naucz się rozpoznawać dźwięk światła. Stały pociągnij, a czeki ciągnąć,

i dźwięki wywoływane przez obciążenie, szarpanie lub przysemwanie. Wkrótce zyskasz pewność w działaniu Twojej wyciągarki i jej użytkowanie stanie się drugorzędną naturą dla ciebie.

OPERACYJNY:

1. Upewnij się, że pojazd jest bezpieczny, zastosuj hamulec parkingowy lub zablokuj koła.
2. Pociągnij na zewnątrz kabel wyciągarki na pożądaną długość i zaczep o jakiś punkt kotwiczenia.

Wyciągarka z przyęgłem pozwala na szybkie rozwijanie kabla do zaczepiania o obciążenie lub punkt kotwiczenia. Dźwignia zmiany biegów, umieszczona na biegu mieszkania z wyciągarką, obsługuje przyęgło w następujący sposób:

1. Pociągnij i obróć dźwignię sprzęgła zgodnie z ruchem wskazówek zegara do pozycji „Wyłączone”, jak pokazano na poniższym rysunku. Jeśli lina jest obciążona, dźwignia sprzęgła może się nie obracać. Nie naciskaj dźwigni sprzęgła. Zwolnij napięcie liny, wyciągając część liny, następnie spróbuj puścić sprzęgło.
2. Pociągnij na zewnątrz linę i zabezpiecz ją do kotwicy lub obciążenia.
3. Upewnij się, że na bębnie pozostało co najmniej pięć zwojów liny lub osiem zwojów liny syntetycznej.
4. Ponownie zaangażuj bęben, obracając dźwignię sprzęgła do pozycji „ZAJĘTA”.
5. UWAGA: PRZED ROZPOCZĘCIEM WYCIĄGANIA DŹWIGNIA MUSI BYĆ W POZYCJI ZAŁĄCZONEJ I ZABLOKOWANA.

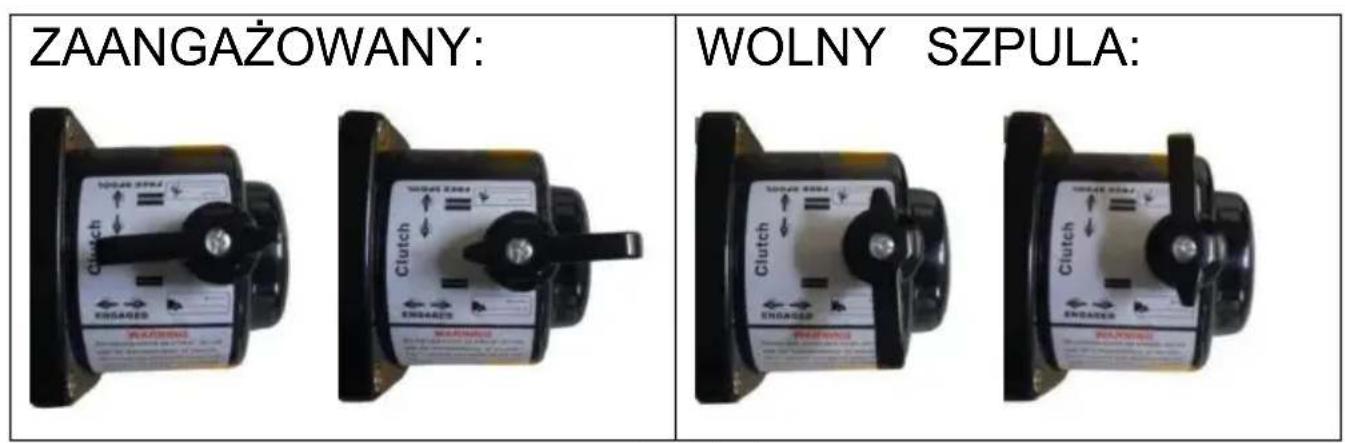

WOLNY SZPULA:

ZAANGAŻOWANY:

(F)

WAŻNA INFORMACJA: Dźwignię zmiany biegów obracaj w kierunku przeciwnym do ruchu wskazówek zegara.

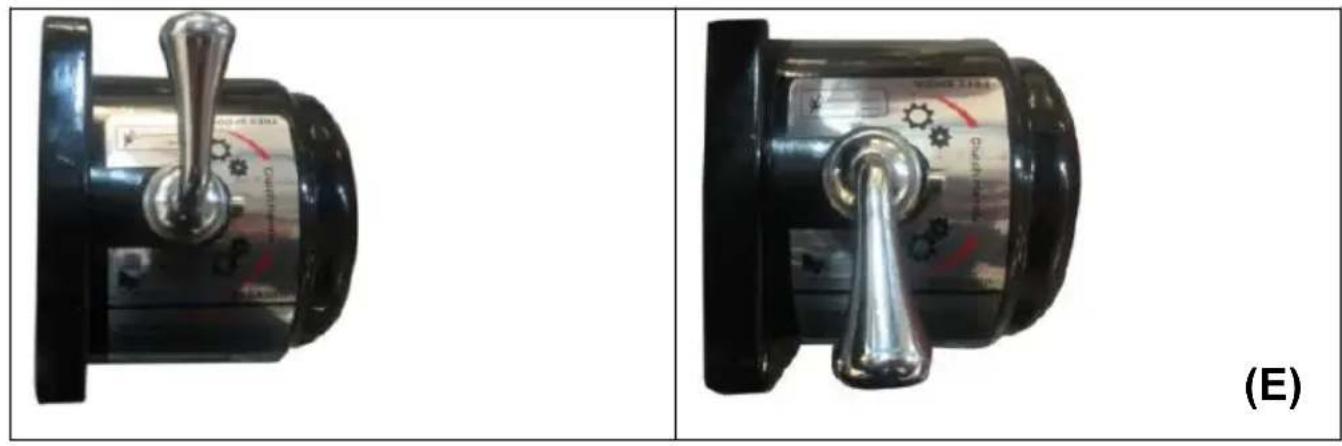

E ma wymiary 6 000 funtów / 13 500 funtów, podczas gdy F ma wymiary 18 000 funtów.

Jeśli chcesz wyłączyć ten bezprzewodowy pilot, musisz nacisnąć i przytrzymać czerwony przycisk przez około 0,3 sekundy, a zielony sygnał świetlny zgaśnie, a pilot przestanie działać.

Jeśli potrzebujesz dopasować nowy bezprzewodowy pilot do odbiornika wciągarki, gdy pilot jest włączony, naciśnij przyciski NA ZEWNĄTRZ i W razem, a zielony sygnał świetlny przejdzie w tryb migania. Następnie włącz zasilanie odbiornika w tym samym czasie, a ich dopasowanie zostanie pomyślnie sparowane!

Sprawdź ponownie wszystkie kable i olinowanie przed kontynuacją.

Podłącz sterownik ręczny wciągarki. Zaleca się, aby obsługa wciągarki odbywała się z pozycji kierowcy, aby zapewnić bezpieczeństwo. Aby rozpocząć

pracę wciągarki, uruchom silnik pojazdu, wybierz położenie neutralne w skrzyni biegów i utrzymuj obroty silnika na biegu jałowym.

Używaj sterowania ręcznego lub bezprzewodowego pilota, dopóki pojazd nie zostanie podbramy. Regularnie sprawdzaj wciągarkę, aby zapewnić, że kabel nawija się na bęben równomiernie.

Notatka:

· Nigdy nie używaj wciągarki, gdy pojazd jest na biegu lub w parku, co mogłoby uszkodzić skrzynię biegów pojazdu. - Nigdy nie owijaj kabla wokół przedmiotu i nie zaczepiaj haka o sam kabel, ponieważ może to spowodować uszkodzenie przedmiotu, a także skręcenie lub strzępienie kabla. • Trzymaj ręce, ubranie, włosy i biżuterię z dala od obszaru bębna i kabla podczas wciągania. · Nigdy nie używaj wciągarki, jeśli kabel jest postrzępiony, zagięty lub uszkodzony. - Nigdy nie pozwól nikomu stać w pobliżu kabla lub w linii kabla za wciągarką, gdy jest pod obciążeniem. Jeśli kabel powinien się ześlizgnąć lub

hamulec, to może nagle szarpnąć z powrotem w kierunku wciągarki, powodując zagrożenie dla kogokolwiek w tym obszarze. Zawsze stój z boku podczas zwijania.

• Nie zostawiaj wciągarki bez nadzoru.

SPRAWDŹ UWAŻNIE I DOKŁADNIE WCIĄGARKĘ PRZED URUCHOMIENIEM!

KONSERWACJA

Zaleca się, aby wciągarka była używana regularnie (raz w miesiącu). Po prostu rozwiń kabel na zewnątrz 15 m, bez obciążenia, zwiń 5 metrów, a następnie zwiń z powrotem. To utrzyma wszystkie komponenty w dobrym stanie, aby wciągarka mogła być niezawodna, gdy będzie potrzebna. Skontaktuj się z autoryzowanym punktem sprzedaży oferującym pomoc techniczną i naprawy.

ZAPASOWE CZĘŚCI

A wyczerpujący zakres z zapasowej strony jest dostępny.

Prosimy o kontakt z dystrybutorem lub lokalnym sprzedawcą detalicznym.

Udźwig wciągarki

• Ciągnięcie pojemności jest zmniejszone, gdy ten skłon wzrasta.
• Wciągarka nie jest przeznaczona jako urządzenie zabezpieczające przed obciążeniem.

NOTATKA:

Środki ostrożności i instrukcje omówione w tym podręczniku nie obejmują wszystkich możliwych warunków i sytuacji, jakie mogą wystąpić. To musi operator zrozumieć, że zdrowy rozsądek i ostrożność to czynniki, których nie można wbudować w ten produkt, ale muszą być stosowane przez operatora.

NOTATKA:

Ta wciągarka musi być zamontowana z linką zainstalowaną pod spodem, kierunek...

NOTATKA:

Środki ostrożności i instrukcje omówione w niniejszej instrukcji nie obejmują wszystkich możliwych warunków i sytuacji, które mogą wystąpić. Operator musi zrozumieć, że zdrowy rozsądek i ostrożność to czynniki, których nie da się wbudować w ten produkt, ale które operator musi stosować.

Konserwacja

• Regularnie sprawdzaj wszystkie elementy elektryczne, aby zapewnić ich czystość i bezpieczeństwo.
• Ten element jest narażony na działanie czynników atmosferycznych; wilgoć może gromadzić się wewnątrz wciągarki, gdy jest ona narażona na działanie deszczu, ciśnienia, środków czyszczących, czyszczenia parą, przepraw przez rzeki lub zwykłej myjni samochodowej. Aby zapobiec korozji, najlepiej jest używać wciągarki co najmniej raz w miesiącu, nawet jeśli chcesz rozwinąć ją o kilka metrów i zwinąć z powrotem; wytworzone ciepło pomoże rozproszyć ewentualną kondensację.
• Regularnie sprawdzaj, czy wszystkie śruby i elementy mocujące są dobrze dokręcone i zabezpieczone, ponieważ mogą się poluzować podczas pracy w trudnych warunkach.
• W normalnych warunkach wyciągarka nie powinna wymagać serwisowania. Jeśli używasz wyciągarki regularnie, opracuj harmonogram serwisowania w celu maksymalizacji żywotności i wydajności wyciągarki.
• Jeśli wciągarka jest całkowicie zanurzona w wodzie, należy wykonać jej przegląd serwisowy w najbliższym odpowiednim terminie przy przechowywaniu.

Upewnij się, że silnik wyciągarki jest czysty i suchy, wymień smar w skrzyni biegów i innych częściach wewnętrznych, używając wysokiej jakości smaru łożyskowego.

• Przed użyciem sprawdź linę wyciągarki pod kątem oznak zużycia. Jeśli ślady zużycia są widoczne, wymień ją przed użyciem.
• Nawiń linę na bęben w sposób staranny, po każdym użyciu wciągarki linę rozwinąć do punktu, w którym kabel jest układany starannie na bębnie i nowo ponownie pod obciążeniem.

CECHY | SPECYFIKACJE

Model SPEC.	S6000	S10000	S12000	S C 13000	SEC16800T
Woltaż	12 V prȩdu stało	12 V prȩdu stało	12 V prȩdu stało	12 V prȩdu stało	12 V prȩdu stało
Mocznamionowa	2,5 KM	3 KM	5,5 KM	6,6 KM	5,7 KM
Przełozenia	195,8:1	265:1	265:1	265:1	312.4:1
Długość przyzewodu	1,8 m	1,8 m	1,8 m	1,8 m	1,8 m
Lina lub kabel	Syntetyczny, 1/4 cala * 55 stop	Syntetyczny, 7/20 cala * 6 stop lub stal 21/64 cala*65 stop	Syntetyczny 7/20 cala * 75,5 stopy lub stal 7/20 cala * 85 stop	Syntetyczny 3/8 cala * 80 stop lub stal 3/8 cala*80 stop	Stal 7/16 cala * 85 stop
Montowanie Śruba Wzór	166,4 x 114,3 mm	254 x 114,3 mm	254x 114,3 mm	254x 114,3 mm	254x 114,3 mm
Nominalna sila naciagu liny	6000 funtów	10000 funtów	12000 funtów	13500 funtów	18000 funtów

6000 funtów siły naciągu i pojemność kabla

Warstwa kabla		1	2	3
Linia znamionowa pociągnij na warstwo	Funky	6000	42 00	3700
	Kg	2721	1900	1678
Łuczny Pojemnosć kabla	Ft	14.7	29,5	55
	M	4.5	9.0	16,5

10000 FUNTÓW SIŁA NACIĄGU I POJEMNOŚĆ KABLA

Warstwa kabla		1	2	3	4
Linia znamionowa pociągnij na	Funky	10000	7930	65 00	560 0
	Kg	4536	3596	29 48	254 0
warstwę
Łączny Pojemnosć kabla	Ft	17	38,7	64,6	65
	M	5.2	11.8	19.7	19,8

12000 FUNTÓW SIŁA NACIĄGU I POJEMNOŚĆ KABLA

Warstwa kabla		1	2	3	4
Linia znamionowa pociągnij na warstwo	Funky	12000	9210	8030	6 900
	Kg	5440	4170	3640	3125
Łuczny Pojemnosć kabla	Ft	17	41	72	85
	M	5.1	12.4	21.7	26

13500 FUNTÓW NACIĄG LINII I POJEMNOŚĆ KABLA

Warstwa kabla		1	2	3	4
Linia znamionowa pociągnij na warstwo	Funky	13 5 00	10 500	9200	7120
	Kg	6122	4 762	4 173	3 229
Łȩczny Pojemnosć kabla	Ft	15	34.6	58,6	80
	M	4,58	10.54	17,87	2 4

18000 FUNTÓW SIŁA NACIĄGU I POJEMNOŚĆ KABLA

Warstwa kabla		1	2	3	4
Linia znamionowa pociągnij na	Funky	1 80 00	13779	11202	9 530
	Kg	8163	6250	5081	4 321
warstwę
Łączny Pojemnosć kabla	Ft	16,64	37,78	63,40	85
	M	5.1	11,5	19.3	2 6

ROZWIĄZYWANIE PROBLEMÓW

Objawy	Mоżliwe przyczyny	Działania naprawcze
Silnik nie;będzie Dziatrał lub;będzie Dziatrał tylko w Jednych kierunku	1.Przejnośćzikniedziałajcy2.Zerwane przyzewody lub złe połowcenie3.Uszkodzony silnik	1.Wymiȩ przyłącznik2.Sprawdź,czy połowcenia są slabe3.Wymiȩ lub napraw silnik
Silnik;będzo sie;nagrzewa	1.D.§i okres eksploataci2.nieudane lub usuniete przyȩćzȩć3.Uszkodzony silnik	1. od niskiej do chłodnej2.umieść lub napraw przyȩćzȩcie3.Umieść lub napraw silnik
Silnik pracuje, ale ma niewystarczȩć moc lub prędkość liniowa	1.S.§a bateria2.Przewód一直处于 akumulator z wymiągarkaquest zbyt d.§i3.S.§a połowcenie akumulatorakumulatora4.S.§a podło5.Uszkodzony silnik	1.Naładuj lub wymiȩ akumulator i sprawdź ukuładławania2.Trzymaj wymiągarkaquodlegości dozwolonej przyez przyzewdy doprowadźȩce3.Sprawdź zaciski akumulator pod kątem korozji i wymiȩ razie potrzeby4.sprawdź i wymiȩ przyȩcie5.miejsce lub naprawa silnika
Wymiągarka;działa do tymi	1.przewody tor odworóconé2.druty swȩźće odworóconey Nieprawidłowozainstalowany przyȩćzȩncibaterii	1.okablowanie heck2.sprawdź okablowanie3.Sprawdź połowcenia akumulatora
Silnik pracuje, ale;büssen sieNie obraca	1.Sprzejność nie jest zaȩćzzone	1.Wȩcz przyȩghto
Wybrzeffa wymiągarki	1.Nadmierne obciazenia	1.Zmniejsz obciazenia lub podwojmá linia
Operacja motoryczne, ale sie zatrzymuju	1.Nadmierne obciazenia/prȩciezenia	1.Pozostawić do ostygnięcia

LISTA CZĘŚCI WYCIĄGARKI 6000-13500LB

Numer pozycji	Opis	Ilość	Numer pozycji	Opis	Ilość
1	Śruba sześćciokaty	1	18	Wspornik skrzyni biegów	1
2	Podkładka spreȩźysta	1	19	Podkładka spreȩźysta	10
3	Klamka spreȩęga	1	20	Śruba sześćciokaty	10
4	Nakrátekanakráteki	1	21	Panewka ćoźyska	2
5	Uszczelka kubka	1	22	Podkładka uzzczelniajacja	2
6	Podkładka spreȩźysta	1	23	Montañ Durm	1
7	Pierścień uzzczelniajczy	2	24	Hamulec montañ	1
8	Obudowa skrzyni biegów	1	25	Spinka do krawata	2
9	tuleja waŁu	1	26	Montañ silnika	1
10	koło silestoneczne	1	27	Śruba z forbem z gniażdem krzyżowym	4
11	3. zespój przek.§adni planetarnej	1	28	Montowanie zespój wspornika do skrzynki sterownikcej	2
12	Podwojmny wewnętrznych bieg	1	29	Solenoid	2
13	Zespój 2. przek.§adni planetarnej	1	30	Bezprzewodowy odiornik zdalnégo sterowania	1
14	1. zespój przek.§adni planetarnej	1	31	Bezprzewodowy nadajnik zdalnégo sterowania	1
15	Podkładka uzzczelniajca	1	32	Przewodowy pilot zdalnégo sterowania	1
16	Śruba sześćciokaty	4	33	Przewód ujemny (-) akumulatora	1
17	Podkładka spreȩżysta	4	34	Montañ zestawu srbowego	1

SCHEMAT WYBUCHOWY

Informacja FCC:

UWAGA: Zmiany lub modyfikacje, na które nie wyrażono wyraźnej zgody strony odpowiedzialnej za zgodność, mogą spowodować unieważnienie prawa użytkownika do korzystania ze sprzętu!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego eksploatacja podlega dwóm następującym warunkom:

1) To urządzenie może powodować szkodliwe zakłócenia. 2) To urządzenie musi być odporne na wszelkie zakłócenia, w tym zakłócenia mogące powodować niepożądane działanie.

OSTRZEŻENIE: Wszelkie zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować unieważnienie prawa użytkownika do korzystania z produktu. Uwaga: Ten produkt został przetestowany i uznany za zgodny z ograniczeniami dla urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie odpowiedniej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych. Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej. Jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma gwarancji, że zakłócenia nie wystąpią w danej instalacji. Jeśli produkt powoduje szkodliwe zakłócenia w odbiorze sygnału radiowego lub telewizyjnego, co można sprawdzić, wyłączając i włączając urządzenie, zaleca się, aby użytkownik spróbował skorygować zakłócenia, stosując jeden lub kilka z poniższych środków: Zmiana orientacji lub położenia anteny odbiorczej. Zwiększ odległość między produktem a odbiornikiem. - Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik. - Aby uzyskać pomoc, skontaktuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

PRAWIDŁOWA UTYLIZACJA

Niniejszy produkt podlega przepisom dyrektywy europejskiej 2012/19/UE. Symbol przekreślonego kosza na śmieci na kółkach oznacza, że produkt wymaga selektywnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych tym symbolem nie wolno

wyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki urządzeń elektrycznych i elektronicznych przeznaczonych do recyklingu.

Producent: Shanghaiuxinmuyeyouxianggsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Miesce, Rancho Cucamonga, CA 91730

UK

REP

Kabel opniew oprollen:
