BRUKSANVISNING FLO1200 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

MACERATOR PUMP

ANVÄNDARMANUAL

MODELL:FL01200

Vi fortsetter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halften", "halva priset" aller andra liknande uttryck som anvands av oss representar bara en uppskattnig av besparingar du kan dra nytta av att kopa vissa verktyg hos oss jamfort med de stora toppmärkena och betyder inte nodvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du paminns vänligen om att noggrant kontrollera nar du gör en beställning hos oss om du faktiskt sparar halften i jamforelse med de främsta stora varumärkena.

VEVOR

TOUGH TOOLS, HALF PRICE

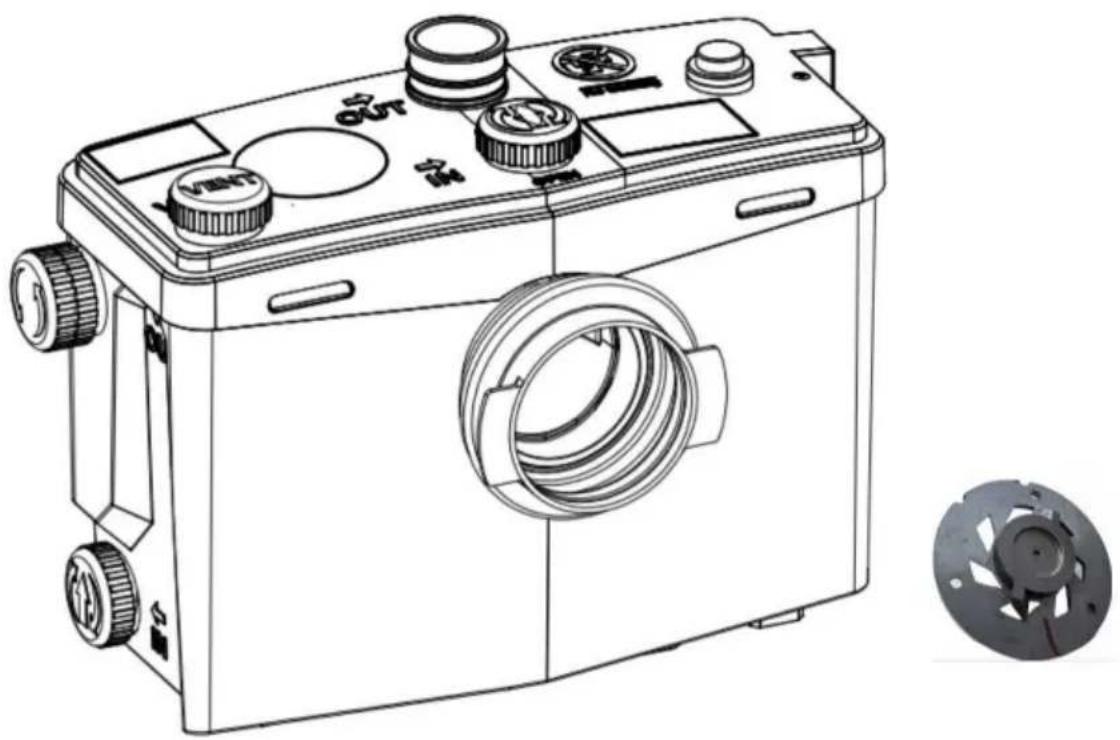

MACERATOR PUMP

MODELL: FLO1200

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfragor? Behover du tekniisk support? Kontakta oss garna:

Teknisk support och e-garanticertifikat

Detta ar den ursprungliga instruktionen, las alla instruktioner noggrant innan du anvander den. VEVOR resolverar sig for en tydlig tolkning av var anvandarmanual. Utseendet pa Produkten ar beroende av den produit du fatt. Ursakta oss att vi inte kommt att informera dig igen om det finns nagon teknik erer mjukvaruuppateringar pa var produkt.

Vänligen pāminnelse

FL01200 har utvecklats med storsta omsorg och ar testad i fabriken. Darför ar det möjigt att testvattnet finns kvar i apparaten.

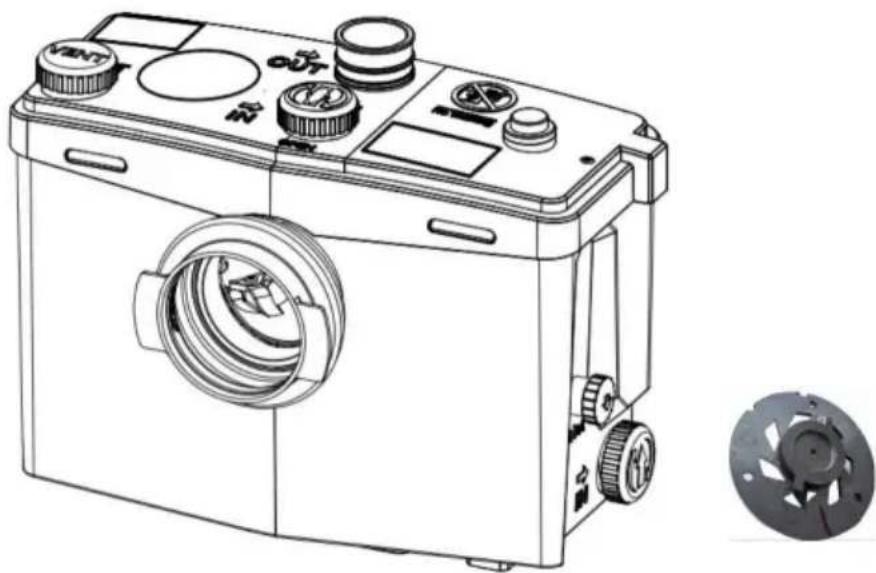

ALLMÄN BESKRIVNING

Utrustningen bör undvikas für kommersiellt bruk; FL01200 ar exklusivt reserverad for inomhusbruk. Maceratorpumpsystemet i

apparaten ar integrerad på att speciellt satt, vilket endast ar lämpligt für toaletter med horisontellt utlopp (P-trap toalett). Macerationspumpen startar automatiskt nar en viss vattennivå nas. För det riktiga drift av kvarnen ar det nödvändigt att följa installationen och underhällsinstruktioner ienna handbok.

När den ar korrekt installerad och underhällen enlicht instruktionerna ienna bruksanvisning ar apparaten mycket kraftfull, saker och pålitlig.

1. Allman beskrivning

FL01200-pumpen ar exklusivt reserverad for inomhusbruk. Maceratorn

apparatens pumpsystem ar integrerat på att speciellt satt, vilket endast ar lampligt for toaletter

med horisontellt utlopp. For correkt fonction av

kvarn ar det nödvändigtvis viktigt att följa installationen och underhället

instruktionerna ienna manual.

När den ar korrekt installerad och underhällen enligt instruktionerna ienna bruksanvisning ar apparaten mycket kraftfull, saker och påltitlig.

Anvandare for kommersiella erer industriella andamal bor undvikas. Apparaten

gär till arbeitsstatus var 10:e sekund. Maceratorpumpen startar automatiskt nar en viss

vattenniva nas.

FL01200 ar specielt for att ansluta till:

Duschy WC yy Tvattstall yy Bide yy Urinal Tyattmaskin Kok

2. Tekniska data

Modell	Input	Max Driva	Max flöde	Max lyft	Vatteninlopp Vattenutlopp
FL01200 (USA)	AC 110-120V 60 Hz	1,6 hk	48GPM	33 fot	WC+3
FL01200 (EU)	AC220-240V 50 Hz	1200 W 180 LPM		10m	WC+3

WARNING: Endast installationer som overensstämmer med ovanstende specifikationer ar acceptabla.

3-1. Delarista

3-1. Delarista

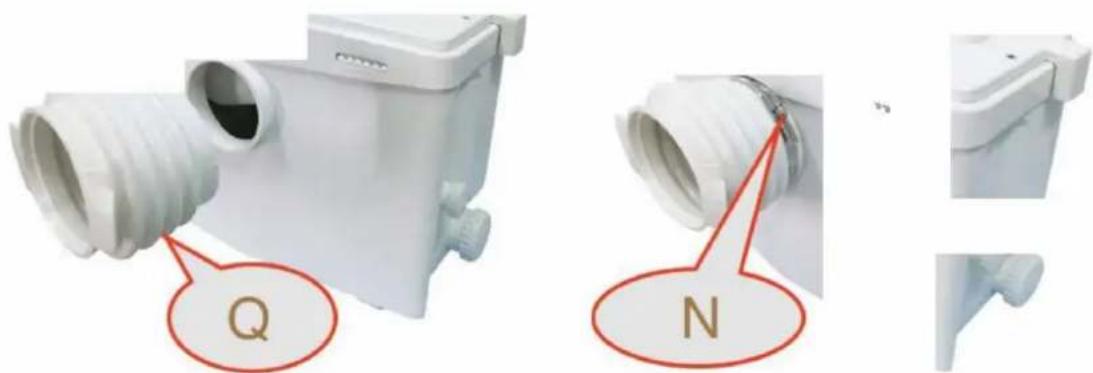

Installera gummiringen (Q) som ansluter toailetten till avloppspumpens främre andere och fixera den med en klämma (N) (90-110 mm) für att ansluta toailetten. Se figuren nedan für referens.

3-3. Anslutning av dusch och tvättställ

Duschens och tvättstållets avloppsrör ar anslutna till vatteninloppen i bada andarna av pumpens botten. Ta Först bort pluggarna frän vatteninloppen på bada sider av pumpens botten (vrid pilen på pluggen nedät for att dra ut den med kraft), och du kan se den inbyggda backventilen i pumpen som förhindrar avloppsvattenåterflöde. Montera sedan inloppsslangen (F) och fixera den med en klämma (M) (32-50 mm).

Rörstorleken für anslutning av dusch-ller tvättställsavloppsvatten till pumpen ar 40 mm. Om duschen ansluts maste duschens botten hojas med 20 cm, och avloppsröret maste halla en lutning på 3% for att lata avloppsvattnet strömma in i pumpen genom gravitationen, vilket forhindrar att avloppsvattnet stannar i inloppsröret och producerar en odör.

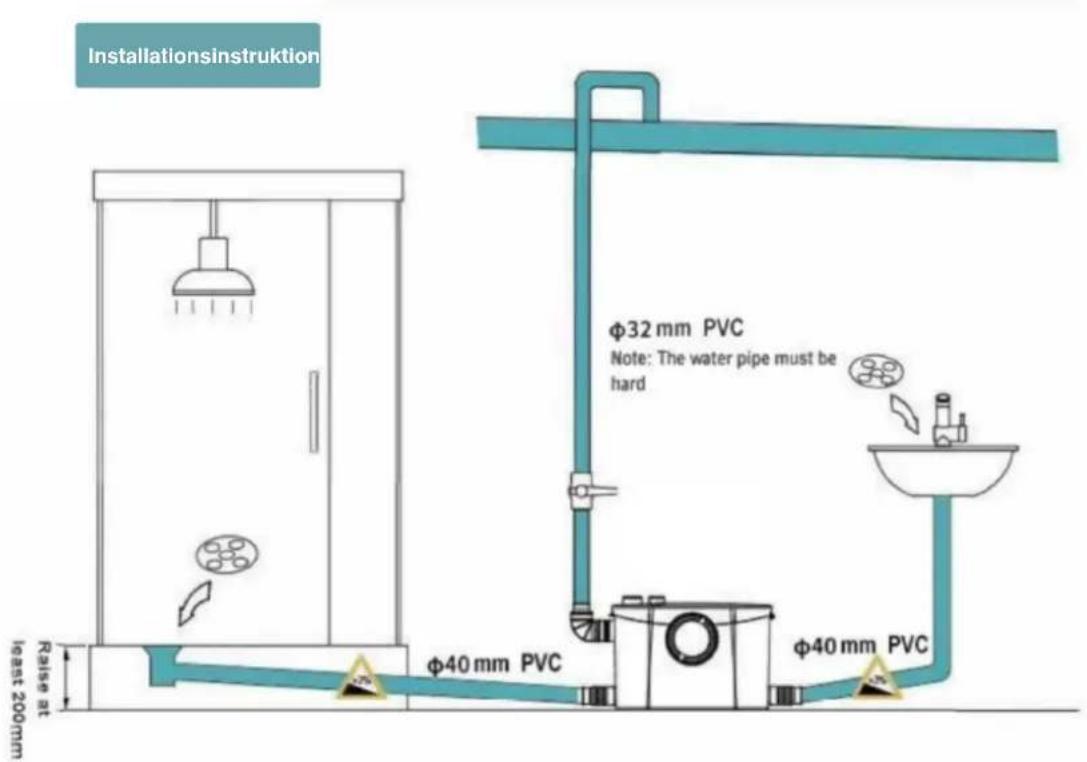

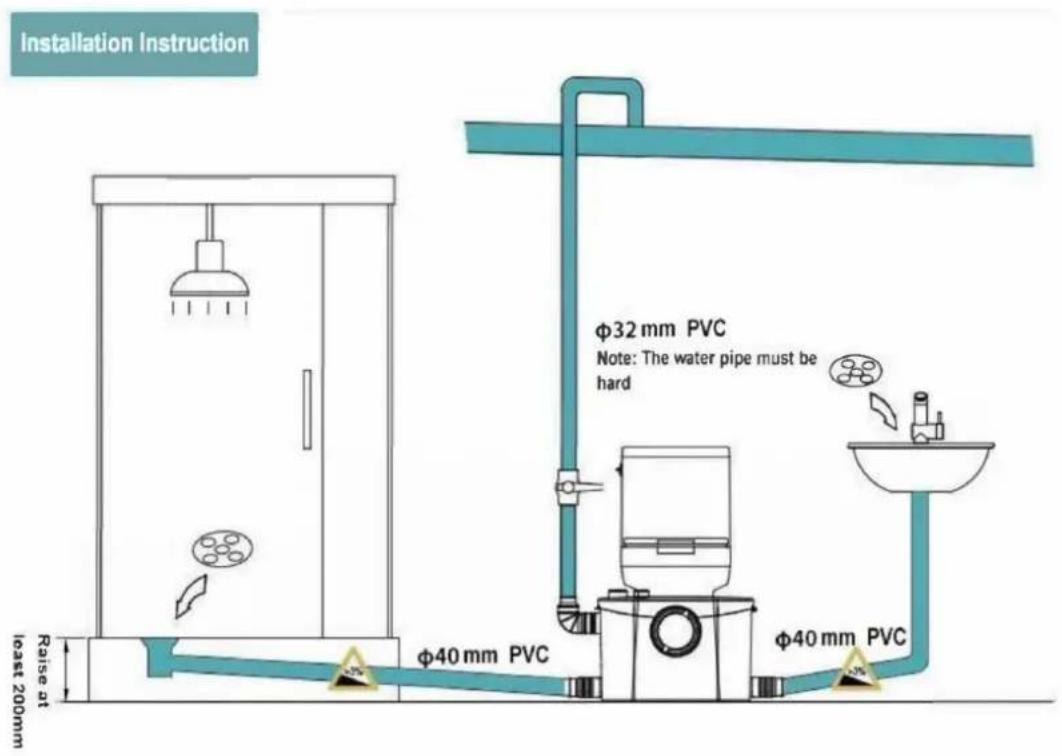

Om du inte ansluter en toalett, använd tillbehör (G) für att pluggavatteninloppet på framsidan av pumpen. Se följande installationsschema:

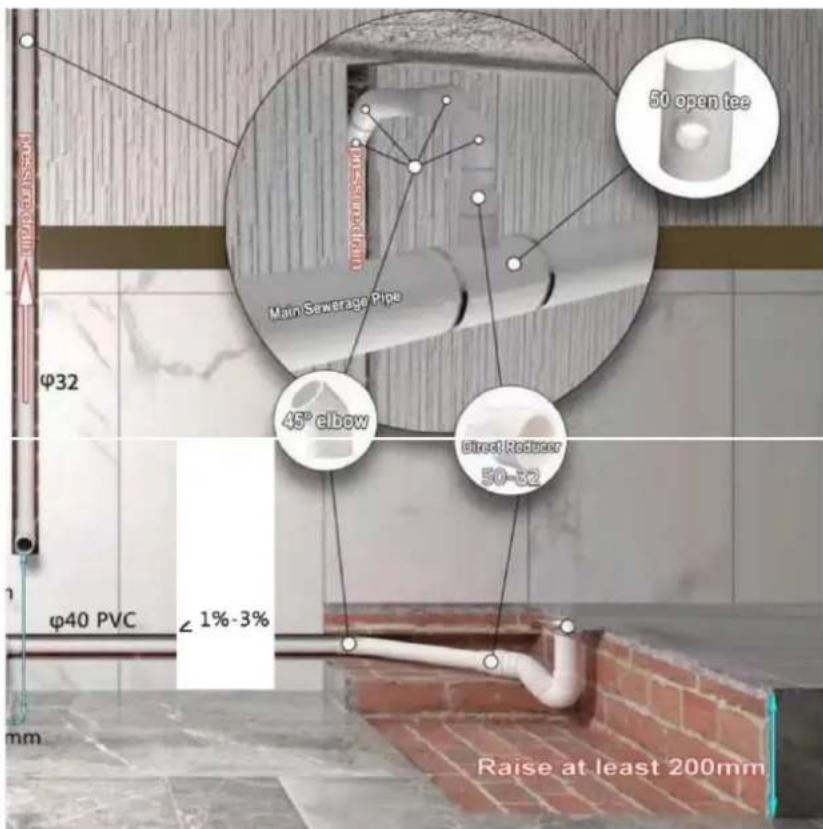

Avloppsröret ar alltid anslutet till huvudavloppsröret. Anslutningsmetoden visas i foljande figur:

Det finns två anslutningsscheman for avloppsröret.

Schema ett: Avloppsröret ar anslutet till toppen av pumpen

Pumpens sidouttag ar redan anslutet fran fabriken. Om du behover anvanda det övre utloppet, ta inte bort sidoutloppet. Anslut kröken med backventilen (AB) till dräneringsutloppet på toppen av pumpen. Avloppsbågen kan anslutas till ett rör med en diameter på 28 mm, 32 mm eller 40 mm. Använd inte ett rör med en diameter som overstiger 40 mm, eftersom det paverkar höjden på dräneringen.

Schema bogsering: Avloppsröret ar anslutet till sidan av pumpen.

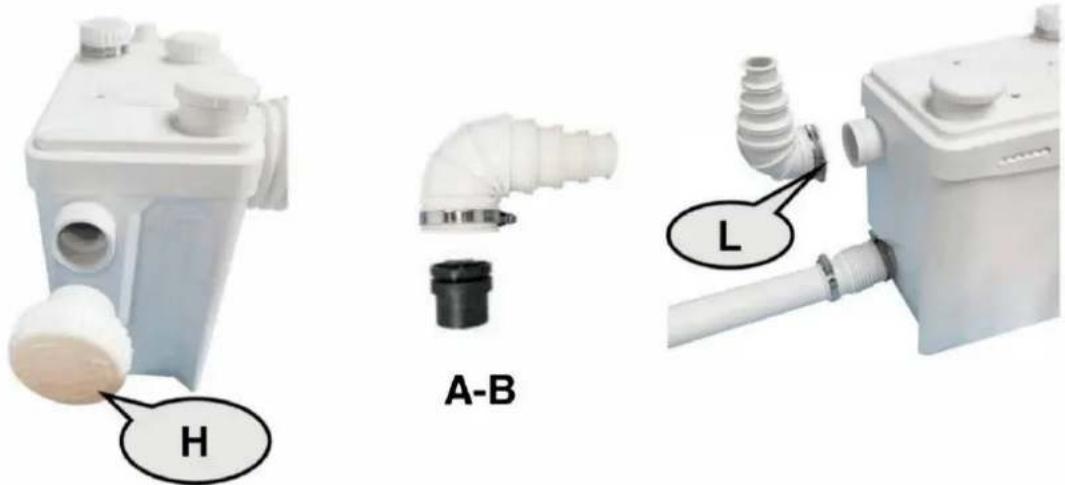

Koppla Först till vattenutloppet på toppen av pumpen med en plugg (E), och ta bort pluggen på sidan av pumpen.

Ta bort den svarta backventilen fran tillbehör AB, installerera den på sidoutloppet och dra at den med en klämma (L).

Använd en verktygskniv für att skära bort överskottstorleken vid armbagsleden.

Obs: Montera inte backventil C baklänges, annars kan avloppsvattnet inte tommas ut. Avloppsröret som sats in i backventilen maste fixeras med vattentatt lim for att forbhindra lackage, och den andraänden ar densamma.

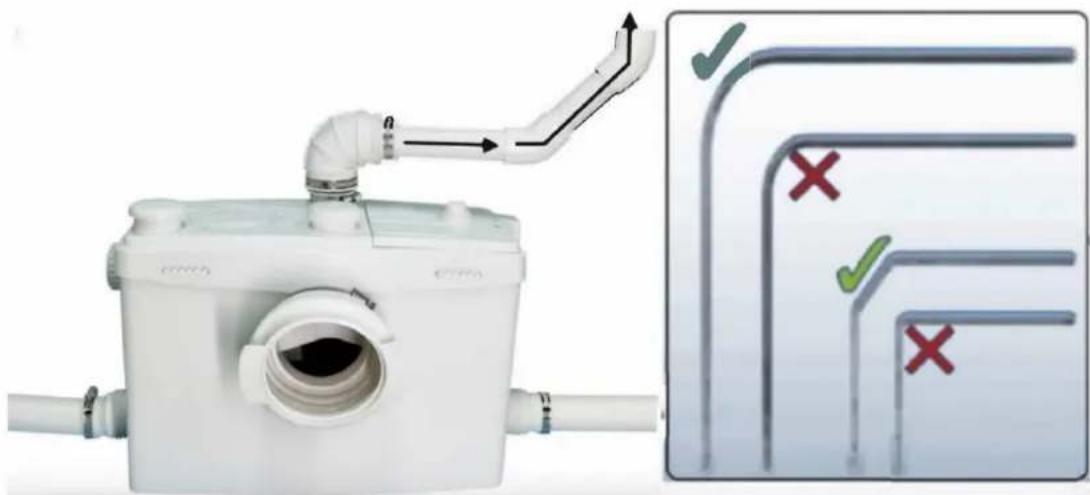

Obs: För att uppnå bösta möjliga prestanda für pumpen, dränera Först uppåt och sedan horisontellt. Vid horisontell dränering bør avloppsröret ha en lutting nedat på 10-15 grader. Använd interätvinkliga (90 grader) armbägar, eftersom dekommen att paverka den vertikala lyfteffekten.

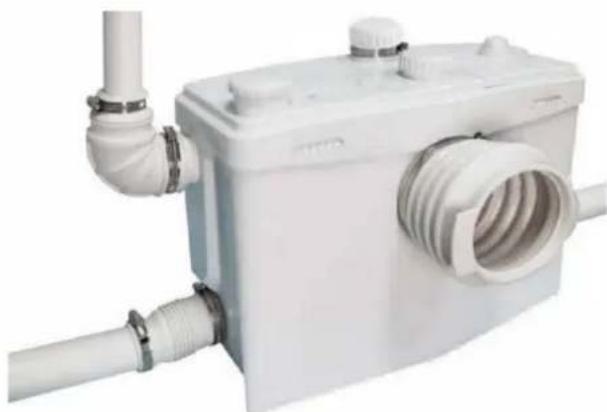

Det schematiska diagrammet over avloppsröret installerat på sidan ar:

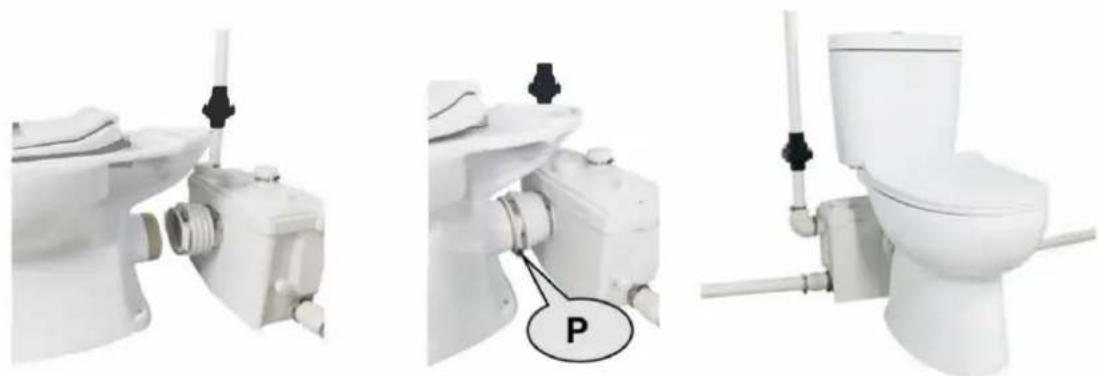

Placera toalten på samma niva som pumpen, rikta in gummiringen Q som har installerats på pumpen med toalettens avloppsutlopp och tryck in den med kraft. Fixera den sedan med en klämma (P) (100-120mm).

5. Deodorisereginsanordning for aktiv kol Det finns två

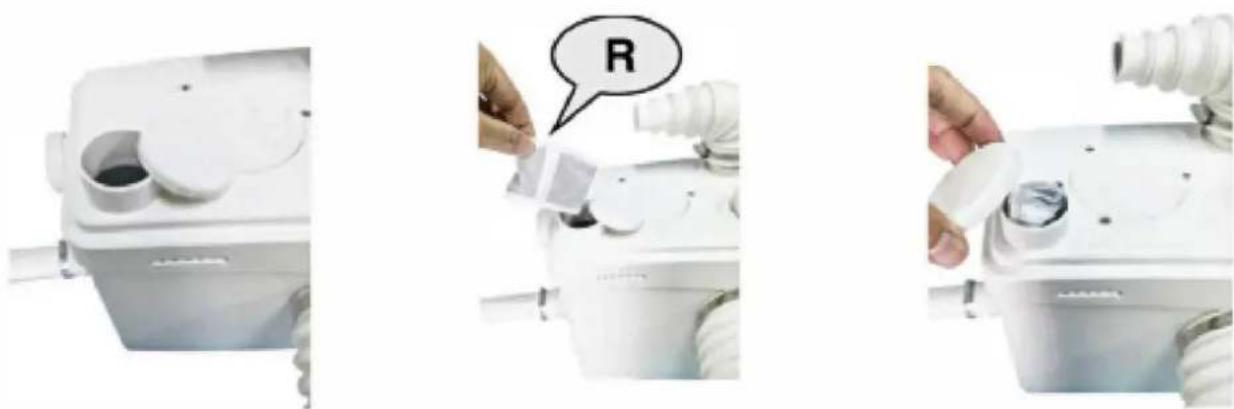

Schema ett: Oppna locket till porten for aktiv kol, satt i对其进行 med aktiv kol (R) och stäng sedan locket. Det aktiva kolet bör bytas ut en gang per ar.

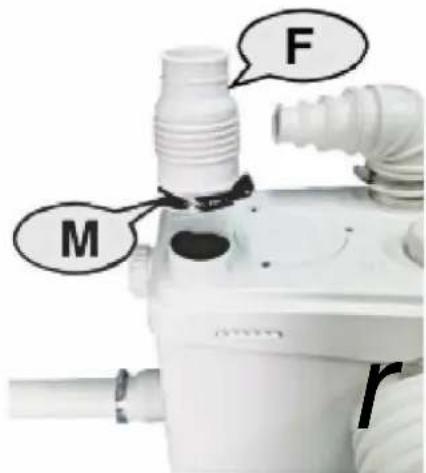

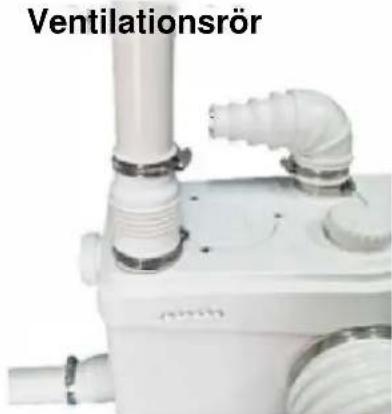

Schema två: Oppna locket, lagg den avskurna slangen (F) over porten for aktivt kol och fixera den med en klämma (M) (32-50 mm). Den andraänden ar ansluten till avgasröret, vars storlek ar 40 mm.

6. Anslutning till elförsörjning

Alla ledninger skara varia nighet med tillamplig elektrisk kod i ditt omrade. Macerationssystemet kraver en enfas 1 10-120V eller 220-240V stromforsorjning. Nar det installeras i ett badrum, bocr uttaget vara 40 tum (IM) bort (i rak linje) fran en dusch eller badkar. Anslut endast till uttag som skyddas av jordfelsbrytare (GFCI).

Warning: risk for elektrisk stöt - denna pump ar försedd med en jordningsledare och en jordad anslutningskontakt for att minska risken for elektriska stötar. Se till att den endast ar ansluten till ett korrekt jordat uttag.

7.Användning

Det normala användningsområdet für macerationsenheter gäller endast bortskaffande av mänskligt avfall, toalettpapper och vatten.

FL01200 År endast avsedd För familjebruk och kan inte utan skada acceptera kassering av sanitetsartiklar som kondomer, tamponger, bindor och bomullspinnar.

7-2 FÖRSIKTIGHETSANMARKNINGAR:

Slapp inte ut nagra syrro, alkaloider, losningsmedelsmalning, fargborttagningsmedel, matavfall, plastasar, metall som spikar, harnalar, tra, byggmaterial, kattsand erer annat som kan stoppa ell skada ell frata enhet. Om du bortser fran ovanstaende kan macerationsenheten skadas och din garanti ogiltigforklaras.

Häng inte blekblock aller hydrokloridrengöringsmedel i toalettanken. Dessa Lösningar har visat sig försämra plast- och neoprenkomponenterna i spol- och pafyllningsventilerna och kan orsaka läckor. I handelse av strömavbrott, använd inte toaletten eller nàgon annan sanitetsanordning som ar ansluten till macerationsenheten eftersom den intekommen att fungera forrän strommen ar Återställd.

Toaletten fungerar som en konventionell spoltoalett och behöver inget unterhalb vid normal användning. Det ar dock inget fel med att rengörma macerationsenheten en gäng om Året. Använd inte blekmedel (var fösiktig sa att inte vattenkommen in i öppningen for elkabeln). Macerationsenheten startar automatiskt nar toaletten spelats aller badkaret, duschen, handfatet etc. töms ut och slutar fungeraRARYnehallet har pumpats bort.

När encheten inte ska användas under länge perioder (semester, strömavbrott, unterhäll etc.) stäng av vattentillförseln till tanken och spola encheten for att evakuera vattnet. Inget lückage i skälen bör nagonsin tillatas frän tanken.

I områden som ar benägnà att frysa maste hela systemet vinterbehandlas ordentligt. Detta inkluderar tömning av alla rör, toaletttanken och skålen samt macerationstanken. Macerationssystemet ar enkelt att vinterbehandla. Häll en kanna med rormokare frostdkyddsmed i tanken och spelota toileten. Detta gör att macerationsenheten aktiveras och allt Återstäende vattenkommen att ersättas av römokarens frostdkyddsmedel. Inga delar eller arbete garanteras när ett haveri inträffar på grund av frysning.

Se till att det inte finns nagra kranar öppna. Dropparkommen sā smaningom att fij] upp pumpen och det resulterande upprepade startstoppet av motorn kan värmas upp sā mycket att den termiska überbelastningsbrytaren sā smaningom kan aktiveras och automatiskt stoppa motorn, vilket eventuellt kan orsaka en översvämning.

8. DEMONTERING FÖR LITE INVÄNDNING

Eftersom,enheten ar ansluten till vatten- och elforsorjningen ar det viktigt att kontrollera att foljande atgarden har vidtagits innan du tar bort encheten: (1). Om möjligt, stang av vattentillforseln till tanken och stang kul-ller slussventilen pa utloppsröret.

(2). Dra ut den elektriska sladden ur uttaget innan du tar bort enheten.
(3). Töm ut sá mycket vatten som möjlig frán toaletttanken och toalettskålæn.
(4). Koppla bort toaletten fran encheten. Ta bort toalettskalen och stall at sidan mot en vagg for att forbindra att den valter.
(5). Användingen av en torr/vat dammsugare kan hjälpa dig i hog grad att ta bort kvarvarande vatten i skälen eller macerationsenheten.
(6). När du måste ta bort macerationsenheten, koppla fösiktigt bort inloppsvavloppsrören (det kan finnas kvarvarande vatten inuti).
(7). Sidoinloppsventiler igensatta: ta bort hylsorna och använd en skruvmejsel För att frigöra eller rengöra gummiklaffen vid behov.
(8). WARNING Sank inte ner
enheten helt i vatten. Låt inte vatten komma in i den elektriska sladdens ingångöppning.

(9). ATERMONTERING AV LOCKET När du byter

lock, smörj gummipackningen lätt med tvålvatten eller diskmaskinsvatska. (Använd inte vaselin aftersom detta kan

expandera neoprenmaterialen). Packningen maste vara inuti locket forst. Borja med att trycka ner locket pa

sladdsdan forst, arbeta dig sedan runt och knacka pa locket med en gummiklubba aller -block.

NOTERA

Om Produkten har en fordrojningsfunktion. När strombrytaren stängs avkommen

motorn att fordrojas i 4 sekunder for att sluta fungera.

FCC-information:

WARNING: Änderingar eller modifieringar som inte uttryckligen godkänts av part som ar ansvarig for afterlevnad kan ogiltigforklara användarens behörighet att använda utrustningen!

Denna enchet uppyller del 15 av FCC-reglerna. Driften ar foremål for foljande två villkor: 1) Denna produit kan orsaka skadliga störningar.

2) Denna produkt maste acceptera alla mottagna störningar, inklusive störningar som kan orsaka önskad Funktion.

WARNING: Änderingar eller modifieringar avenna produit som inte uttryckligen godkänts av den part som ar ansvarig forfterlevnaden kan upphäva användarens behörighet att användaprodukten.

Obs: Denna produit har testats och befunnits overensstämma med granserna for en digitalenet av klass B i enliget med del 15 av FCC-reglerna. Dessa granser ar utformade for att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produit genererar, anvander och kan utstråla radiofrekvensenergi, och om den inte installeras och anvands i enlighet med instruktionerna kan den orsaka skadliga störningar pa radiokommunikation. Det finns dock ingen garanti for att störningar intekommen att inträff a en viss installation. Om denna produit orsakar skadliga störningar pa radio-ller tv-mottagning, vilket kan fastställas genom att stänga av och pa produits, uppmanas användaren att fösoka korrigera störningen med en erler flera av foljande atgärder.

Rikta om eller flytta mottagningsantennen.

Öka avständet mellanprodukten och mottagaren.
y. Anslut Produkten till ett uttag pa en annan krets an den som mottagaren ar ansluten till.
y Kontakta aterforsaljaren ell er en erfaren radio/TV-tekniker for hjalp.

Korrekt avfallshantering

Denna produit omfattas av bestammelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsad anger att produits kraver separat sophamtning i EU. Detta galler for produits och alla tillbehör Märkta medenna symbol. Produktter Märkta som sadana fär inte slängas tillsammans med vanligt hushållsavfall, utan maste lämnas till en insamlingsplats für atervinning av elektriska och elektroniska apparater.
