SJÄLVANVÄNDANDE SIMPASSPUMPAR BRUKSANVISNING

MODELL: SPP150E / SPP250E

Varning - För att minska risken för skada måste anvär läsa instruktionerna noggrant.

Denna produkt omfattas av bestämmelserna i det europ direktivet 2012/19/EC. Symbolen som visar en softunna korsad anger att produkten kräver separat sophämtning Detta gäller för produkten och alla tillbehör märkta med symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämna en insamlingsplats för återvinning av elektriska och elektroniska apparater

MATTERS NEED ATTENTION

1. Installationen måste ske enligt den normala effekt som anges på etiketten
2. Strömstyrkan får inte vid något tillfälle överstiga det värde som anges på etiketten.
3. Det rekommenderas att du konsulterar en statligt registrerad elektriker.
4. Placera pumpen i ett torrt utrymme med god ventilation.
5. Den omgivande temperaturen får inte överstiga 40 °C.
6. Pumparna är endast lämpliga för moturs rotation från pumpänden.
   Trefasmotorer kan rotera i båda riktningarna. Byte av någon av kablarna en trefasmotor kommer att reversera rotation. Starta momentant, eller stöt motorn utan vatten i tanken, för att kontrollera pumpaxelns rotation.
7. Innan du kopplar bort elektriska anslutningar, stäng av strömmen vid dess källa. Nyare arbete på pumpen utan att kontrollera att strömmen är AV.
8. Denna apparat är inte avsedd att användas av personer, inklusive barn r nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte har fått övervakning eller instruktioner angående användning av apparaten av en ansvarig för deras säkerhet.
9. Barn bör övervakas för att säkerställa att de inte leker med apparaten.

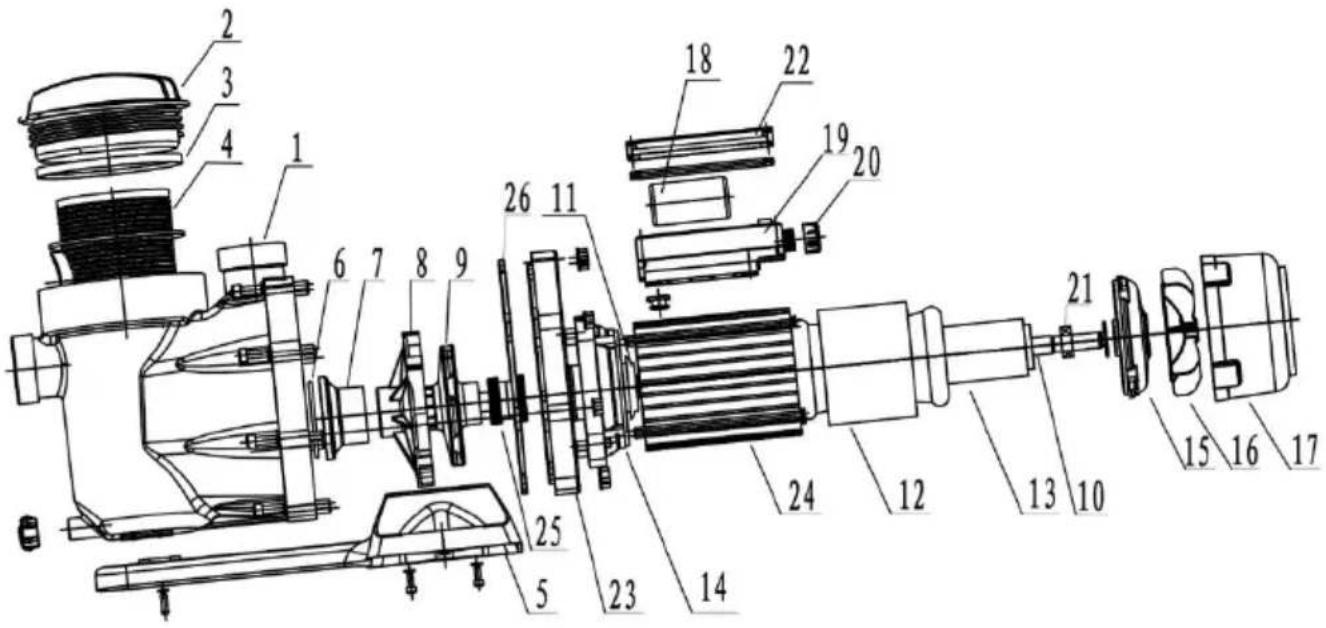

INGA.	Namn	INGA.	Namn
1	Pumpkropp	14	Före omslaget
2	T transparent omslag	15	Bakre omslag
3	O storlek cirkel	16	F ett blad
4	Filterkorg	17	F ett omslag
5	Cement	18	C- kondensator
6	O storlek cirkel	19	T erminallåda
7	D diffusorenhet rör	20	Trådlock
8	Stor diffusor	21	B öring
9	Jag impeller	22	C över uttagslådan
10	S haft	23	B racketskydd
11	Cirkel	24	M otorskal
12	S tat o r modul	25	M ekanisk sigill
13	R otatormodul	26	O Storlek cirkel

SPECIFICATION PARAMETER

Modell	SPP150E	SPP250E
Input	AC220-240V 50/60Hz
Max effekt	750W	1500W
Q max	19200L/H	33600L/H
H max	16m	16m
Max sug	2,5 m	3m
Max spannmål	3 mm
Driftstemperatur	0-40 °C (L flytande)
H ose led	50 mm (2")
Inlopp/utlopp kaliber	G 2 1/4 (utvändig gänga)

CHECKING POINTS BEFORE INSTALLATION

• Installera pumpen precis över brunnen som möjligt .
• Men när pumpen måste installeras på avständ från brunnen på gru omständigheterna, begränsas det maximala avståndet för röret från brunnen till pumpen enligt suglyften.

GUIDE FOR INSTALLATION

• Elförsörjning: Enfas 220 - 240VAC, 50Hz. Trefas 380 - 400VAC, 50Hz
• Pumpen måste installeras på en plats där det är lätt att komma å uttagslådan.
• Pumpen måste monteras på en fast och stadig bas med hjälp av bultar.
• Klass 1 apparater måste vara permanent anslutna till fasta ledninga

• Om nätsladden är skadad måste den bytas ut av tillverkaren eller servicerepresentant eller liknande kvalificerad person för att undvika fara.

• Kabelns kvadratiska dimension får inte minskas. Kablarna måste vara av minst typ H07RN-F helt anslutna till jord.

• Se till att kabelgenomföringen är helt åtdragen.
• Pumpen måste skyddas av en säkring.
• En lämplig jordfelsbrytare med en nominell restström som inte överstiger 30mA och med minst 3 mm brytavständ på jordplinten måste installeras för att separera pumpen från elnätet.
• Anslut extern jordskruv på motorn till extern utrustning .
• Om pumpen är installerad i ett skyddat område som omger den, n den senare vara konstruerad i enlighet med VDE0100 klausul 49D

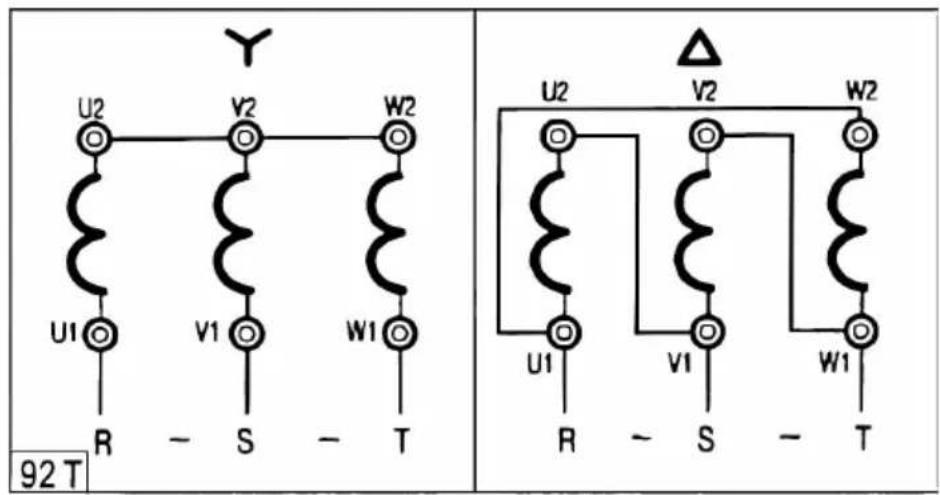

Kopplingsschema för trefasmotorer

Placera pumpen så nära poolen som möjligt. Se till att det behövs u runt och under pumpen för ytterligare inspektion och service av enhet Pumpsugledningen bör inte vara mindre än tryckledningen. Alla rörledningar måste vara lufttäta

Gängorna på pumpen måste tätas med teflontejp eller silikon när pumpkopplingarna skruvas fast. Dra åt pumpkopplingarna så mycket so krävs för att säkerställa en tät anslutning. Överdrivet vridmoment är onödigt och kan orsaka skador på pumpen. pump.

Vikten på rörledningarna ska bäras oberoende och inte bäras av pum Pumpmotorn måste kopplas för rätt spänning och rotation, i enlighet n kopplingsschemat. Spänning, faser, amperedrag och cykler anges på pumpen namnskylt.

Fyll pumptanken med vatten innan du startar. Detta kan göras genom tanklocket. LIQUIDUS-pumparna förbereder sig själva förutsatt att pumptanken är fylld med vatten. Om du tappar denna vätska från tar av misstag eller genom att avsiktligt tömma ur, kommer det att vara nödvändigt att fylla på innan du börjar.

Höga suglyft, eller långa sugledningar, kräver extra tid och minskar pumpens prestanda. Om du har problem, se " Felsökningsguiden ". Vattnet som pumpas kyler och smörjer tätningen. Om pumpen körs to skadas tätningen. Förvara alltid vätska i pumptanken. Ingen ytterligare smörjning av pumpänden är nödvändig.

Efter att pumptanken har fyllts med vatten och motorn har startat, värl några ögonblick för pumpen att börja leverera vatten. Se till att alla s och utloppsventiler är öppna när pumpen är igång. Kör pumpen med stängd ventil i systemet kan orsaka pumpskador. Om flödet inte starta inom tio minuter, stoppa motorn och fastställa orsaken (se " Felsökningsguide " ).

Silkorgen som är inbyggd i pumptanken bör inspekteras och rengöras jämna mellanrum. Dessa silkorgar är lätta att rengöra. Ta bort tankloc

för att exponera silkorgen. Ta bort korgen och rengör. Inspektera locko-ring, om den är skadad ,r ersätt.Sätt tillbaka silkorgen och sätt tillba locket. Dra åt endast för hand.

Om din pool är avaktiverad till nästa säsong, måste försiktighet iakttas att skydda pumpdelen från skador. Töm helt genom att ta bort avtappningspluggen som finns i botten av pumptanken. Byt inte ut plu utan förvara den i silkorgen för win t er.Ett alternativ är att ta bort och förvara den inomhus på en varm och torr plats.

Om pumpen används med havsvatten är det nödvändigt att spola der rent vatten. Vi rekommenderar även att tätningarna byts före nästa sä Det är också möjligt att lämna pumpens våta ände och rörledningar i och endast ta bort och förvara motor- och pumphjulsenheten. Ta i de bort skruvarna från motorn till tanken. Skydda de återstående pumpdelarna som är anslutna till systemet, från en byggnad- upp av vätska från regn och snö.

När du aktiverar pumpen igen, gör om ovanstående procedur. Byt ut kroppens O-ring mellan tanken och bakplattan om den är skadad. Installera avtappningsplugg. Kontrollera att pumpaxeln rör sig fritt. Prime pumpen enligt ovan och kontrollera pumpens rotation skaft.

Troubleshooting Guide

FELSÖKNINGSGUIDE
SYMPTOM	TROLIGA ORSAKER	REKOMMENDERAD ÅTGÄRD
1.Pumpen fyller inte	1a.Sugluftläckage	Se till att vattnet i poolen är tillräckligt högt för att rinna gen skummarenSe till att lockets o-ring är ren korrekt placeradDra åt tanklocket ordentligt för handDra åt alla rör och kopplingar v sug av pumpenTa bort och byt ut pumptätninge
	1b. Inget vatten i pumpe	Se till att pumptanken är full m vatten
	1c.Stängda ventiler eller blockerade ledningar	Öppna alla ventiler i systemet Rengör skimmer och pumpsilkorg Öppna pumpen och kontrollera d den är igensatt
2. Motorn går inte	2a. Ingen ström till mot	Kontrollera att alla strömbrytare påSe till att säkringen eller strömbrytaren är korrekt inställd Timern rätt inställd?Kontrollera att timern fungerar korrektKontrollera motorkabeln vid plintarna
	2b.Pumpen har fastnat	Med ström avstängd vrid axeln den ska snurra fritt. Om inte sl elektrikern ta isär och reparera
3.Lågt flöde	3a.Smutsigt filter	Bakspolningsfilter när filtertrycket är " högt "
	3b. Smutsig skimmerkorg	Rengör skimmer och pumpsilkorgar
	3c.Sugluftläckage	(Se problem 1)
	3d. Stängda ventiler elle blockerade ledningar	(Se problem 1)
4. Motorn går varm	Dessa motorer kommer att gå " varma " vid beröring. Men detta är normalt, de är designadepå det sättet. Termiskt överbelastningsskydd kommer att fungera för stänga av dem om det finns en överbelastning eller problem med höga temperaturer.Överdriven värme kan orsakas av:4a.Låg eller felaktig spänning.	Ledningar ska korrigeras av behörig elektriker.
	4b.Installerad i direkt sol	Skydda motorn från solens stråla
	4c. Dålig ventilation	Täck inte över eller omslut mot
5. Bullrig dri av motorn	5a. Dåliga lager	Be en elektriker att byta ut lag motorn
6. Bullrig dri av pumpen	6a.Luftläcka i sugledningen. Bubblor i vatten som återvänder ti poolen vid inloppet	Reparera läckaKontrollera sugröretÄr lockets o-ring ren?
	6b. Begränsad sugledning på grund av blockering eller underdimensionerad rörledning. Indikeras av högvakuumavläsning vid pumpsug.	Låt serviceman ta bort blockerin eller öka storleken på sugröret.Se till att silkorgen är renÄr alla sugventiler helt öppna?
	6c. Främmande ämnen (grus, metall etc) i pumphjulet	Be elektriker att demontera pumpen och ta bort främmande föremål från pumphjulet
	6d. Kavitation	Förbättra sugförhållandena (minska suglyften, minska antalet kopplingar, öka rörstorleken)Öka utloppstrycket och minska flödet genom att strypa utloppsventilen
7.Motoröverbe lastningssky dd " kick ou "	7a. Motorn är felaktigt ansluten	Be en elektriker kontrollera kopplingsschemat på motorn
	7b.Låg spänning på grur av underdimensionerad tråd eller låg inkommand spänning	Be elektriker kontrollera med voltmätareÖka storleken på matningskabeln Rapportera låg matningsspänning till elbolagetMotorns spänning måste ligga inom 6 % av spänningen på motorns märkskylt
8.Pumpen läcker	8a.Tätningarna är utslitna	Tätningen är en slitagedel som måste bytas då och då. Tätning måste särskilt bytas oftare om pumpen används med havsvatter och inte spolas med rent vatten den dräneras
OBS: ALLT ELEKTRISKA ARBETE MÅSTE UTFÖRAS AV EN LICENSIERAD ELEKTRIKER
