Produkttyp	Diesel varmluftsvärmare
Modell	XMZ-D1 (serier ZM-1 till ZM-5)
Märke	Vevor
Värmeeffekt	2 kW / 5 kW / 8 kW beroende på modell
Bränsletyp	Diesel (gasolja), använd inte bensin, fotogen, vegetabilisk olja
Strömförsörjning	12 V DC (≥ 15 A) eller 24 V DC beroende på version
Nominell strömförbrukning	12 V: 40 W; 24 V: 80 W
Mått (ca)	30 × 15 × 15 cm (huvudenhet)
Vikt (ca)	5 kg (beroende på modell)
Huvudfunktioner	Värme, ventilation, tidsprogrammering, manuellt/automatiskt läge, valfri fjärrkontroll

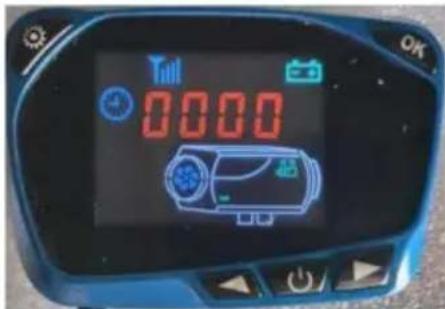

Kontroller	Rotationspanel, LCD-digitalpanel, knapppanel eller fjärrkontroll (beroende på version)
Inställningstemperaturområde	5 °C till 30 °C (automatiskt läge)

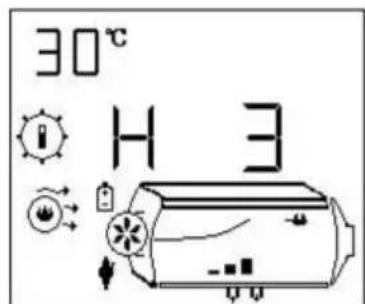

Ventilationshastigheter	6 hastigheter (H1 till H6) i manuellt läge
Installation	Inomhus eller utomhus, följ säkerhetsavstånd, avgasutlopp till utsidan
Säkerhet	Överhettningsskydd, automatisk avstängning vid fel, flamdetektering
Underhåll	Periodisk rengöring av förbränningskammare och filter, kontroll av oljekretsen
Reservdelar	Finns på vevor.com/support (tändstift, pump, fläkt, sensorer)
Reparerbarhet	Reparation av professionell rekommenderas, använd originaldelar
Certifieringar	Överensstämmer med FCC del 15, EU-direktiv 2012/19/EG (WEEE)
Garanti	Elektroniskt garantibevis på vevor.com/support

Vanliga frågor - XMZ-D1 Vevor

Hur startar man värmaren?

Tryck på ON/start-knappen (beroende på panel) i cirka 2 sekunder. Se till att matningsspänningen är korrekt (12V eller 24V) och att tanken innehåller diesel. Värmaren utför en förvärmningscykel innan den startar.

Vad gör man vid felkod E-04?

Felkod E-04 indikerar ett fel på oljepumpen. Kontrollera pumpens anslutningar (lossning, kortslutning, brott). Om pumpen är blockerad eller skadad, byt ut den mot en originaldel från Vevor.

Hur utför man manuell bränslepumpning?

I avstängt läge, håll ned samtidigt knapparna Down och OK (digital panel) eller motsvarande knappar. Displayen visar H-oF sedan H-on. Släpp när bränslet når maskinens inlopp.
Pumpa inte för mycket för att undvika vit rök.

Vilken typ av bränsle ska användas?

Använd uteslutande högkvalitativ diesel (gasolja). Använd aldrig bensin, fotogen, vegetabilisk olja eller spillolja, eftersom det skadar apparaten och avger skadliga lukter.

Var ska värmaren installeras i ett fordon?

Installera värmaren på en väl ventilerad plats, till exempel i passagerarutrymmet, bagageutrymmet eller under en sits. Luftintaget måste vara fritt, avgasröret riktat utåt och isolerat för att undvika brand. Lämna 10 cm utrymme runt apparaten.

Hur rengör man förbränningskammaren?

Om svart rök uppstår indikerar det kolansamling. Stäng av och koppla ur apparaten. Ta bort höljet, skruva loss förbränningskammaren och rengör den med en borste eller byt ut den mot en ny. Följ demonteringsschemat i manualen.

Vilken är den rekommenderade matningsspänningen?

Spänningen måste vara 12 V DC (eller 24 V beroende på modell) med en ström på minst 15 A (12 V) eller 10 A (24 V). Använd ett batteri eller en stabil strömkälla. Ladda inte batteriet under drift.

Hur justerar man temperaturen?

Använd knapparna Up/Down för att öka eller minska inställningstemperaturen (automatiskt läge) eller hastigheten (manuellt läge). Områdena är 5 till 30°C i automatiskt läge och 6 hastigheter (H1-H6) i manuellt läge. Håll ned lägesväxlingsknappen för att växla mellan lägen.

Vad gör man om vit rök kommer från värmaren?

Vit rök kan bero på överdriven manuell pumpning eller ett igensatt sprutfilter. Koppla bort bränsleledningen, låt värmaren gå tills den stannar, återanslut sedan. Om problemet kvarstår, rengör eller byt ut sprutfiltret som sitter bredvid tändstiftet.

Fjärrkontrollen fungerar inte, hur parar man ihop den?

Stäng av apparaten. Tryck samtidigt på knapparna Up och Set (LCD-panel) i 2 sekunder. Displayen visar HFA-. Tryck på valfri knapp på fjärrkontrollen. Om parningen lyckas lämnar displayen automatiskt kodningsgränssnittet. Fjärrkontrollen använder 433 MHz 24-bitars kod.

BRUKSANVISNING XMZ-D1 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

DIESELVÄRMARE

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR

TOUGH TOOLS, HALF PRICE

DIESELVÄRMARE

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdatering på vår produkt.

Symbol	Symbol Beskrivning
	Varning: För att minska risiken für skador måste användaren lasa bruksanvisningen noggrant.
	Denna symbol, placerad före en sakerhetskommenter, indikerar en typ av fösiktighetsåtgärder, varninger erller fara. Att ignorera这一点y varning kan leda till en olycka. För att minska risiken für skador, brand eller elstöt, följ alltid rekommendationerna visas nedan.
	KORREKT AVFALLSHANTERING: Denna produit ar foremål for tillhandahållande Europeiska direktivet 2012/19/EG. Symbolen som visar en wheelie korsad behällare indikerar attprodukten behöver separat sophämtning i Europeiska unionen. Detta gäller for Produktken och alla tillbehör märkta med这一点symbol. Produktter märkt somaland inte kasseras med normala hushållsapparater avfall, men måste lämnas till en insamlingsplats for atervinning elektriska och elektroniska apparater.
	Varning: Giftigt material. Se till att undvika att komma in kontakt med giftigt material.
	Varning: Brandfarlicht material. Var fösiktig sα att du inte orsakar en brand genom att anteanda brandfarlicht material.

SÄKERHETSINSTRUKTION

VARNING:

Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer denna dieselvärmare. Underlåtenhet att följa alla instruktioner som anges nedan kan resultera i elektriska stötar, brand och/eller allvarliga skador.

1. Följande åtgärder får inte antas

Byt ut den viktiga komponenten i dieselvärmaren. Använd

Reservdelar från andra tillverkare utan tillstånd. Följ inte instruktionerna under installation eller drift.

1. Tillåt endast användning av originaltillbehör och reservdelar under installation och underhåll.
2. Värmare får inte användas på platser där de kan bilda brandfarlig ånga eller damm, till exempel:

Bränsledepåer, kolager, timmerlager,

spannmålsmagasin och

liknande platser. Diesel/bensinstation.

Och håll dig borta från bränsletankar, kompressionstankar, brandsläckare, kläder eller andra brandfarliga föremål.

1. Använd inte cigarettändare för start.
2. Använd inte värmaren på stängda och/eller oventilerade platser.
3. Värmarna ska vara avstängda vid påfyllning av bränsle.
4. Bryt inte strömmen under drift.
5. Om bränsle läcker eller rinner ut från värmarens bränslesystem, kontakta VEVOR för reparation.
6. Placera avgasutloppet utanför för att förhindra inträngning av avgaser.
7. Under arbetets gång är det förbjudet att stänga av strömmen direkt för att stoppa värmaren från att fungera.
8. Täta alla springor mellan monteringsplattan och karossen.
9. Maskinen slutar värmas efter övertemperaturskydd. Snälla gör inte det stänga av. Efter att maskinen är naturligt kyld och avstängd kan den startas om.
10. Efter att du har stängt av maskinen, vänligen koppla inte ur strömmen omedelbart. Det tar 3-5 minuter för maskinen att sluta fungera helt.
11. Efter att ha startat maskinen i 3-5 minuter kommer den att fungera normalt och värmas upp. Vänta tåligt.
12. När värmaren precis startat är strömmen relativt hög, alltså en adapter med en spänning på 12V och en ström på 15A eller mer krävs för strömförsörjning.
13. Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått handledning eller instruktion angående användning av apparaten på ett säkert sätt och förstår farorna inblandade. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

17. VARNING: Brandfarligt material

Under installation/användning, service och kassering av apparaten, var noga med att det inte ska finnas några brandfarliga ämnen runt avgasröret. Temperaturen på avgasröret är mycket hög när den

arbetar. Var försiktig så att du inte orsakar brand genom att antända brännbart material.

18. VARNING: Giftigt material

1. Under installation/användning, service och kassering av apparaten, vänligen installera

apparaten med utrymme för ventilation för att förhindra kolmonoxidförgiftning. Placera avgasutloppet utomhus för att förhindra avgaser från att sippra in.

SPARA DESSA INSTRUKTIONER

FCC-INFORMATION

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten som ansvarar för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av parten som ansvarar för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits följa gränserna för en Klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, som kan fastställas genom att stänga av och sätta på produkten, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen. • Öka avståndet mellan produkten och mottagaren. • Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.

• Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

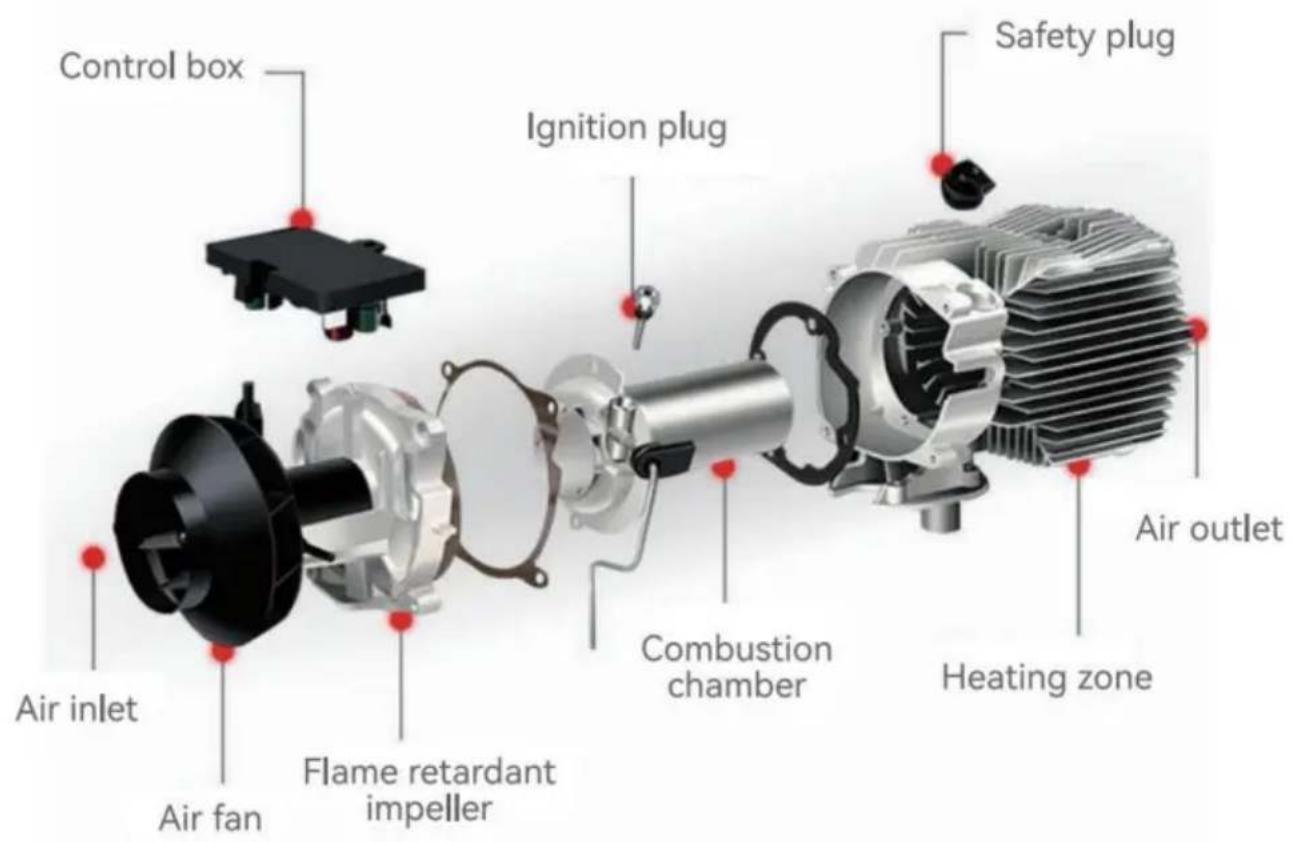

INRE STRUKTUR

INSTALLATIONSPOSITION

1. På medförarens benutrymme.
2. På hyttens bakvägg.
3. Förarstolens ryggstöd.
4. Inuti verktygslådan.

1. Framför passagerarsätet.
2. Mellan förarsätet och passagerarsätet. 3. 3 & 4 under behållaren.
3. I bagageutrymmet.

Värmaren är huvudsakligen installerad i passagerarutrymmet eller bagageutrymmet. Om det inte kan installeras där, fäst värmaren under undersidan av fordonet, men var försiktig med stänk.

1. Inuti förarsätet.
2. På hyttens bakvägg.
3. Inuti skyddslådan.

Det rekommenderas att använda högkvalitativt dieselbränsle när man tankar dieselvärmaren. Andra typer av bränslen, som t.ex. fotogen, vegetabilisk olja, bensin, spillolja etc. kan inte

användas. Annars kan värmaren få en obehaglig lukt och felfunktion under drift.

MODELL

Serie Modell	ZM-1	ZM-1	ZM-2	ZM-3	ZM-4	ZM-5
Produkt Modell	ZM5011 ZM5012 ZM2001 ZM2003 ZM5014	ZM5003	ZM5002 ZM5013 ZM8001 ZM5008	ZM2002 ZM5001 ZM5005 ZM5007 ZM8002 ZM8003 ZM8004 ZM8005	ZM5004 ZM5006 ZM5009 ZM5010 ZM3001	ZM5015
Utseende upp
Driva ZWH	2/5/8KW 5KW 2/5/8KW		2/5/8KW 2/5/8KW 2/5/8KW
Uppvärnning medium	Luft	Luft	Luft	Luft	Luft	Luft
Brändle	Diesel Diesel Diesel		Diesel	Diesel		Diesel
Värderingar	12V/40W	24V/80W 12V/40W 12V/40W		12V/40W 12V/40W

PACKLISTA

Modell		ZM-1	ZM-2
Huvudmotor		1	1
Inloppsrör	J	1	1
Avgasör	C	1	1
Blåsrör		1	2
Luftutloppsrörklämma		2	4
Fjällkontroll	eller	1	1
Ljuddämpare med 1 fällstycke och 2 skruvar		1	1
Blåsrörsklämma		4	4
Klämma		3	2
Rörlämma	C	2	2
Luftfilterelement		1	1
Mutter		6	6
Skruven für låshake		6	6
Maskinens fällskruvar		1	1
Oljerör		1	1
Vätskekristallbrytare	eller	1	1
Roterande dyna		1	2
Nätsladd		1	1
Oljefilter		1	1
Bränslepumpshylsa med skruv		1	1
Band		12	12
Oljerörsklämma		12	12
Bränsletank		1	1
Oljetanktilbehör		1	1
Maskinfäste		1	1
Bränslepump		1	1
Användarmanual		1	1
Ljuddämpare Tillbehör		1	1

PACKLISTA

Modell		ZM-3	ZM-4/ZM-5
Huvudmotor		1	1
Inloppsrör	J	1	1
Avgasrör	C	1	1
Blåsrör	-	1	2
Luftutloppsrörklämma		2	4
Fjällkontroll	eller	1	1
Ljuddämpare med 1 fäststycke och 2 skruvar		1	1
Blåsrörsklämma		4	4
Rörklämma	C	2	2

Luftfilterelement	1	1
Skruven till lasetfånga	††	6
Vätskekristallbrytare	ellcr	1
Roterande dyna		1
Användarmanual		1
Tillbehör till ljuddämpare	Lef	1

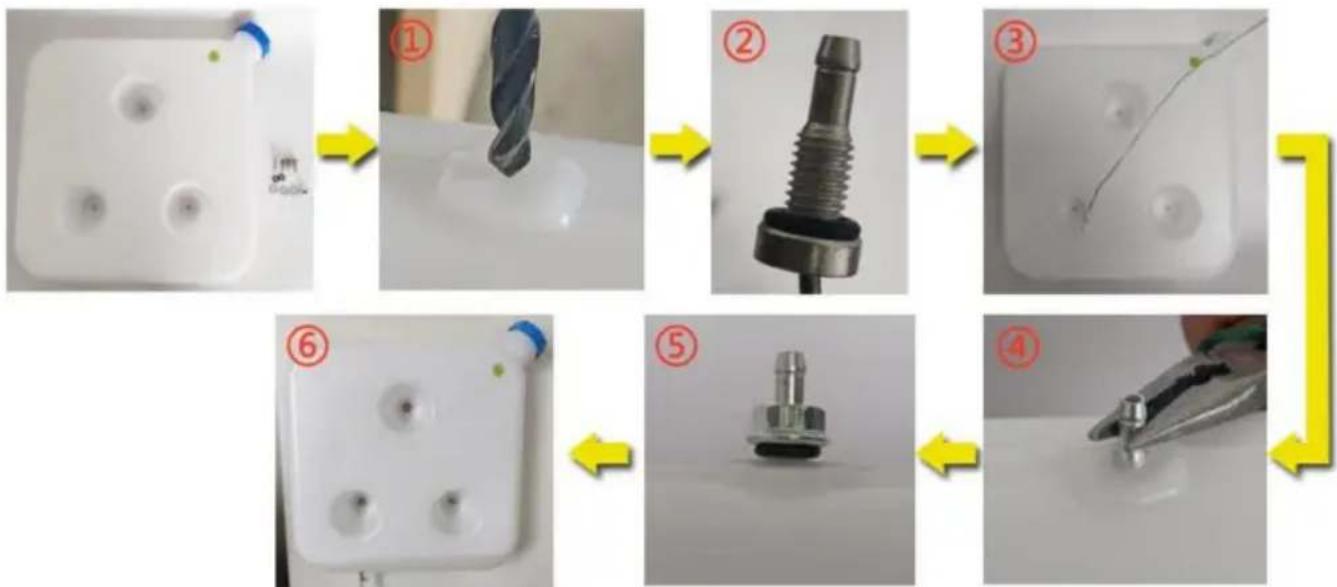

INSTALLATION AV BRÄNSLETANK OCH DYSA

Följ nedanstående diagram strikt för att undvika oundvikliga förluster orsakade av oljeläckage under användning:

Borra hål med en 7,5 mm borrspets vid bränsletankens utskjutande position. Tack bränsletankens munstycke med en packning. Fäst bränsletankens munstycke med järntråd och trä in det i stansen position längs bränsletankens öppning. Vrid den spetsiga tången för att ta bort bränsletankens munstycke. Sätt i brickor och muttrar för låsning. De tre installationshålen i bränsletanken är fixerade med bultar och brickor, och installationen är klar.

Bransletank installationsdiagram

Se installationsschemat nedan och läs noggrant försiktighetsåtgärderna

när du installerar eller använder:

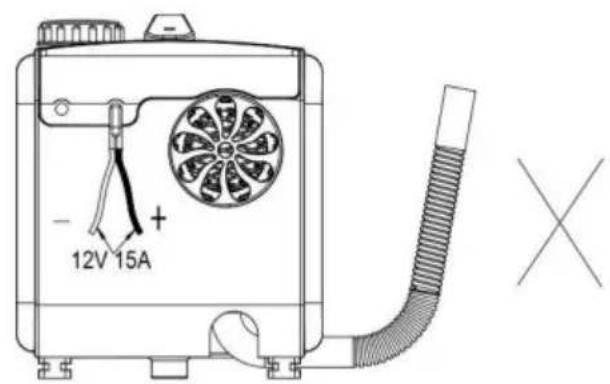

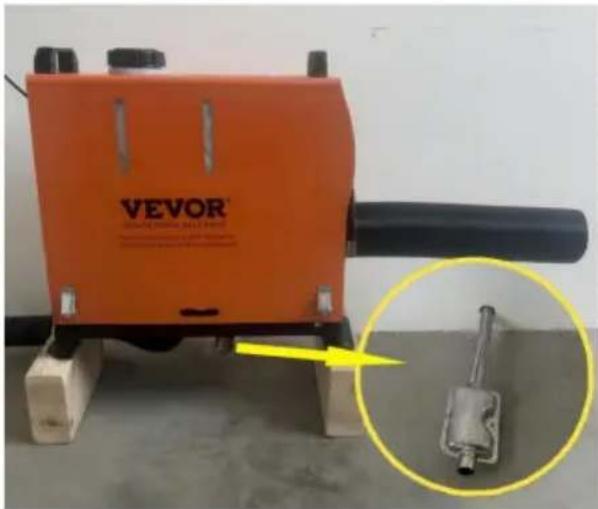

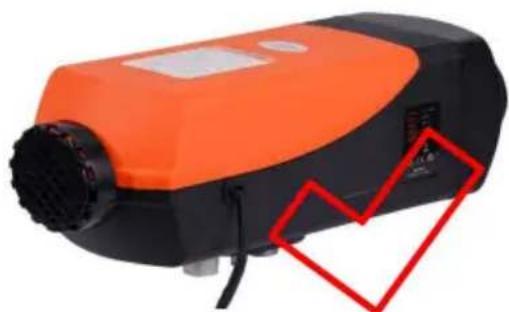

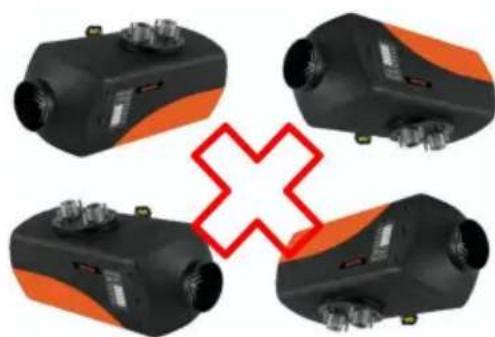

1. Ingen sidoinstallation:

Sidoinstallation av dieselvärmaren kommer att resultera i oljeläckor inuti maskinen efter en tids användning, vilket ger en stor mängd rök och kolmonoxidförgiftning. Lämna ett utrymme på 10 cm runt värmaren under installationen för att säkerställa god ventilation.

Om du installerar värmaren i en byggnad:

① Med värmaren placerad inomhus: Gör hål i väggen för att avgasröret ska placeras utomhus. Var uppmärksam på att isolera avgasröret eftersom det kan bli mycket varmt och kan orsaka brand. ② Med värmaren placerad utomhus: Det är nödvändigt att förlänga avgasröret för att undvika att avgaserna sugs in i byggnaden från värmarens bakre fläktposition, vilket kan leda till kolmonoxidförgiftning.

(3) Felaktig installationsriktning

Korrekt installationsriktning

Om du installerar värmaren i en byggnad: Med värmaren placerad inomhus: Gör hål i väggen så att avgasröret kan placeras utomhus. Var uppmärksam på att isolera avgasröret eftersom det kan bli mycket varmt och kan orsaka brand. Med värmaren placerad utomhus: Det är nödvändigt att förlänga avgasröret för att undvika att avgaserna sugs in i byggnaden från värmarens bakre fläktposition, vilket kan leda till kolmonoxidförgiftning.

Installation inomhus

(avgasrör i trägolv måste skyddas)

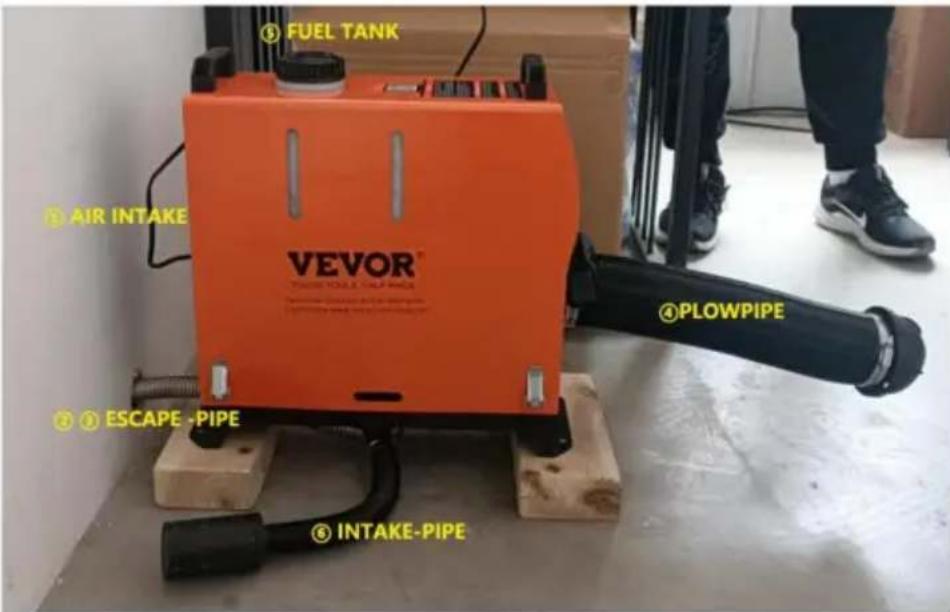

Installationsposition och försiktighetsåtgärder

Reservera ett 4-tums mellanrum mellan luftintaget för obehindrat luftintag. Håll det

nedre avgasröret på ett avstånd av 2 tum från marken och förhindra bränder om avgasrörets temperatur är hög; Böj inte avgasröret för mycket, eftersom det kan

orsaka ojämnt avgasflöde; Luftutloppskanalen är inte för lång och flera böjar kan göra att värmen

inte kan släppas ut, vilket resulterar i ett högtemperaturfel; När du tankar bränsletanken ska du inte rinna på höljet, eftersom det kommer att rinna längs insidan av maskinen

till avgasrörslaget och orsaka rök.

Fyll oljenivån nära bränsletankens port; Blockera

inte insugningsröret, vilket kommer att orsaka otillräcklig syre och värmaren kommer inte att fungera.

Försiktighetsåtgärder vid installationsplats - schematiskt diagram

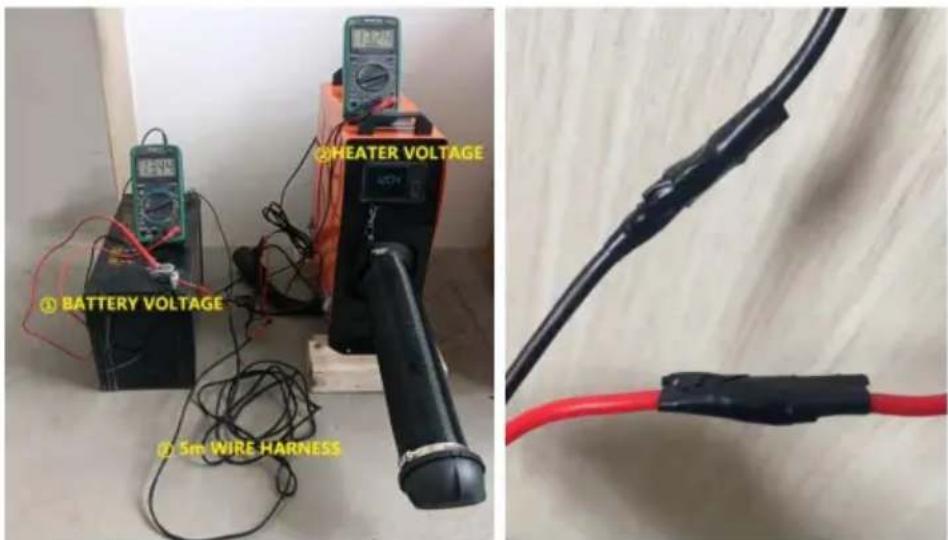

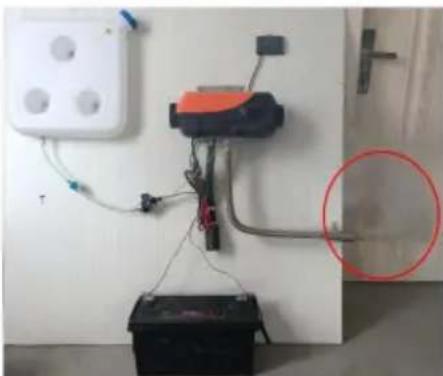

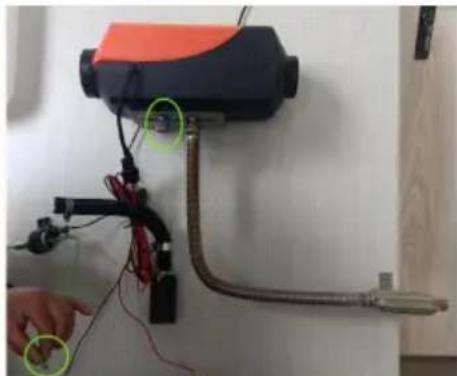

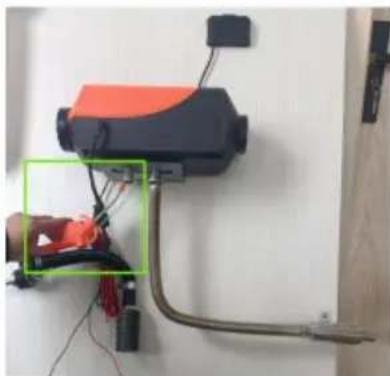

2. Försiktighetsåtgärder för strömförsörjningen:

Strömförsörjningen till dieselvärmaren måste uppfylla följande krav: Spänning: 12V; Ström: 20A, antingen från en direkt strömkälla eller ett batteri. När det drivs av ett batteri, ladda inte batteriet medan du använder värmaren eftersom otillräcklig ström kan orsaka fel. Säkerställ en stadig och säker anslutning till batteriet. Användning av klämmor för fixering kan resultera i dålig kontakt.

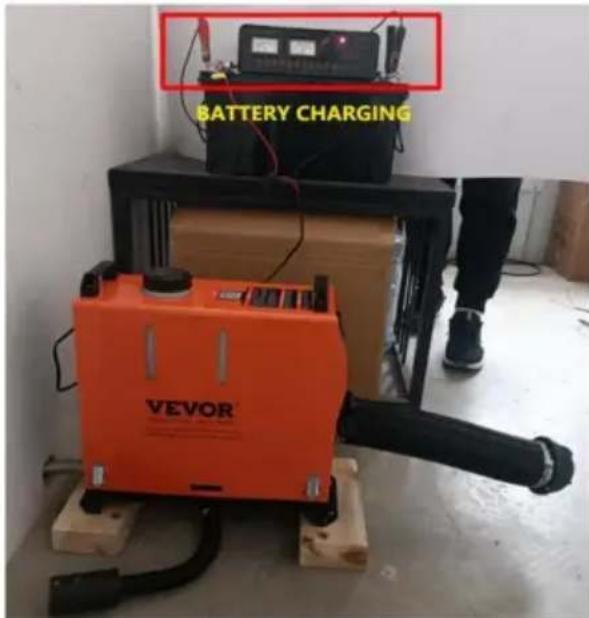

1. Använd inte värmaren när du laddar batteriet. 2. Strömmen är låg och den fungerar inte

Föreslå att du använder energilagringskraft, batterier och adaptrar för strömförsörjning

När strömkabeln för dieselvärmaren förlängs ska tråddiametern vara >2. Användning av en tunn tråd kan leda till otillräcklig ström, vilket gör att värmaren inte fungerar. Efter anslutning, använd isoleringstejp för att skydda anslutningen och förhindra elektriskt läckage, vilket kan leda till brand.

Koppla inte bort strömmen när dieselvärmaren arbetar vid höga temperaturer. Detta kan orsaka bakslag på grund av höga temperaturer. Att upprepat göra det kan orsaka permanent skada. Lösningar:

• Om strömmen bryts och du omedelbart sätter på värmaren: Vänta tills värmarens inre värme har försvunnit helt innan du slår på den för normal drift.
• Om värmaren slås på en längre tid efter strömavbrott: Ofullständig förbränning inuti kan producera en stor mängd rök. Vänta tills röken försvinner så startar värmaren automatiskt och fungerar normalt.

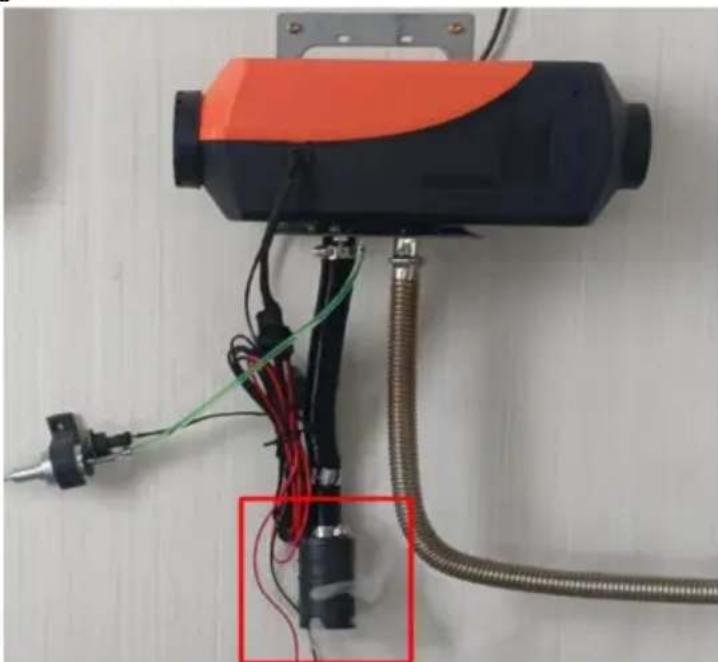

Onormalt strömavbrott och rök från insugningsröret. 3. Efter att värmaren har installerats måste du manuellt pumpa olja innan du slår på den:

Värmarens bränsleledning är lång. Innan värmaren startas, pumpa manuellt upp oljan till bränsleinloppet. Annars, när den slås på, tar värmaren över - 13 -

30 minuter för att upptäcka bränslet (under denna tid kommer den kontinuerligt att kontrollera bränslesignalen). När tändstiftet känner av bränslet kommer det att antändas och värmas upp. Se användarhandboken för LCD-omkopplaren för detaljerade instruktioner om manuell bränslepumpning.

Det första arbetet kräver manuell pumpning av olja till det läge som visas i diagrammet och uppstart.

När du pumpar bränsle manuellt, pumpa bara upp till bränsleinloppet. Överpumpning kan resultera i att värmaren avger en stor mängd vit rök. Snabb lösning: Lossa bränsleledningen, sätt på värmaren och låt den stanna naturligt, starta den sedan igen.

Upprepa denna process tills ingen rök avges. Återanslut bränsleledningen och slå på värmaren för att återgå till normal drift.

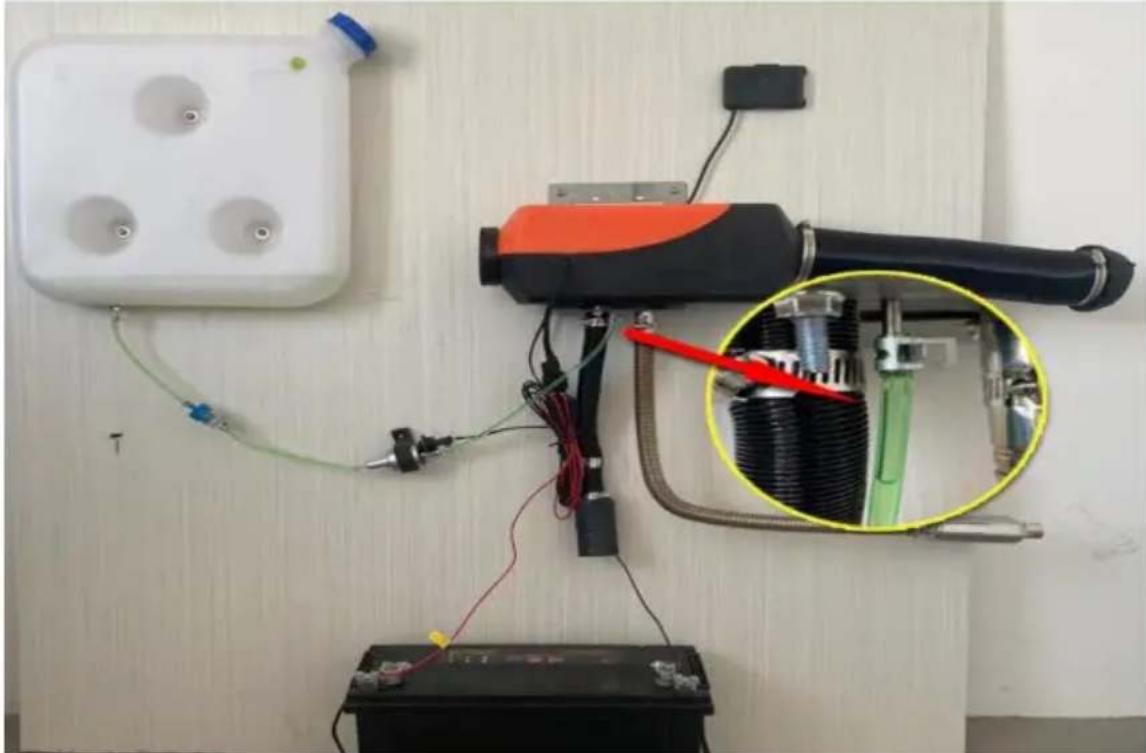

Efter start av dieselvärmaren, blås kontinuerligt in luft i luftröret med en luftpump eller en höghastighetsfläkt tills värmaren startar och fungerar normalt. Om vit rök dyker upp efter drift under en period: Detta indikerar att finfördelaren är igensatt. Ta bort tändstiftet, ta ut finfördelaren, rengör dess yta eller byt ut det mot ett nytt.

För mycket pumpolja producerar vit rök. Blås luftpistolen mot insugningsröret - 14 - för att underlätta förbränningen. Ta bort oljeröret och sätt i det när det är normalt.

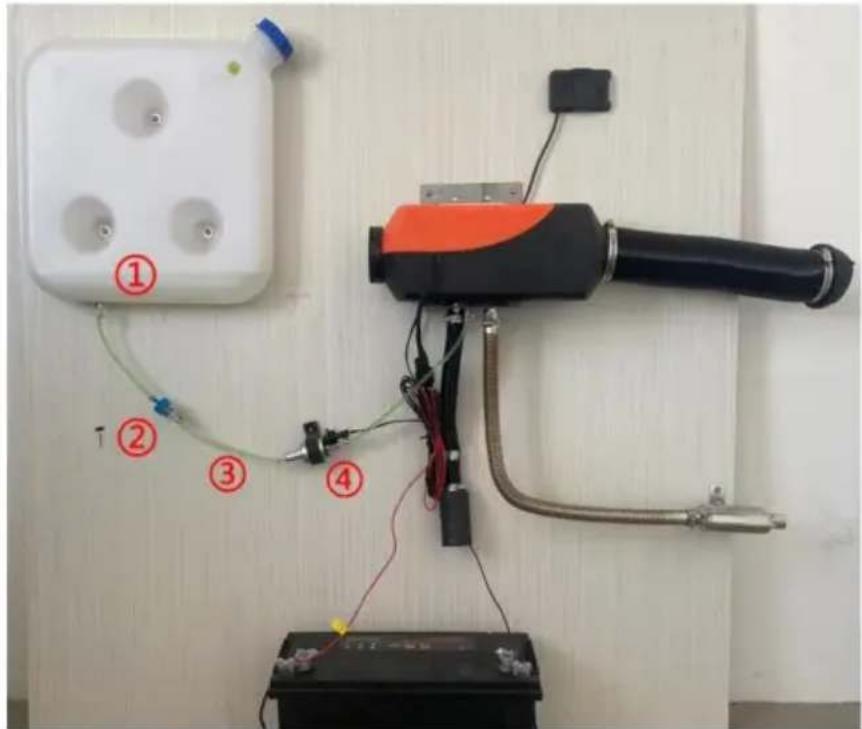

Oljekretsfel, som E4/E8/E10 felkod, indikerar att det inte finns någon oljevärmare eller värme i maskinen. Följande steg måste följas för felsökning:

Finns det brist på olja i bränsletanken; Om oljefiltret är blockerat;

Finns det någon böjning av oljeröret som inte kan ta emot olja; Fungerar inte oljepumpen;

Inspektionsdiagram

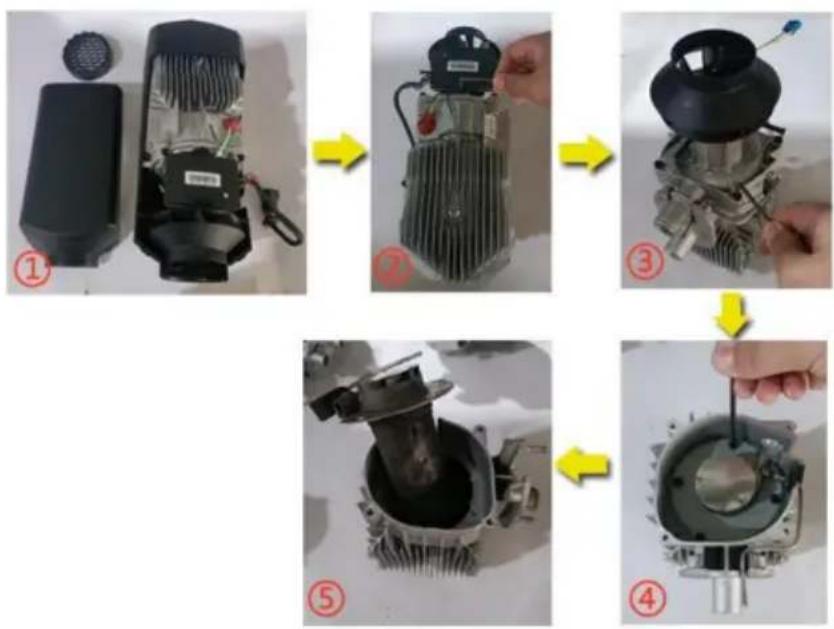

Underhåll: Om svart rök upptäcks under drift av värmaren under en tidsperiod eller det andra året av användning, indikerar det att det finns kolansamling i förbränningskammaren som måste rengöras i tid. Arbetssättet är som följer: Ta bort det yttre skalet;

Ta bort moderkortets bultar med en insexnyckel;

Ta bort de fyra bultarna på fläktenheten med en insexnyckel;

Ta bort de fyra bultarna i förbränningskammaren med en insexnyckel;

Ta bort förbränningskammaren och byt ut den mot en ny återvinningsvärmare;

Schematiskt diagram över byte av förbränningskammare

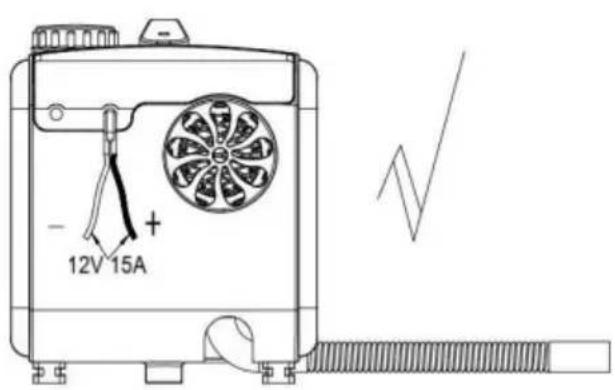

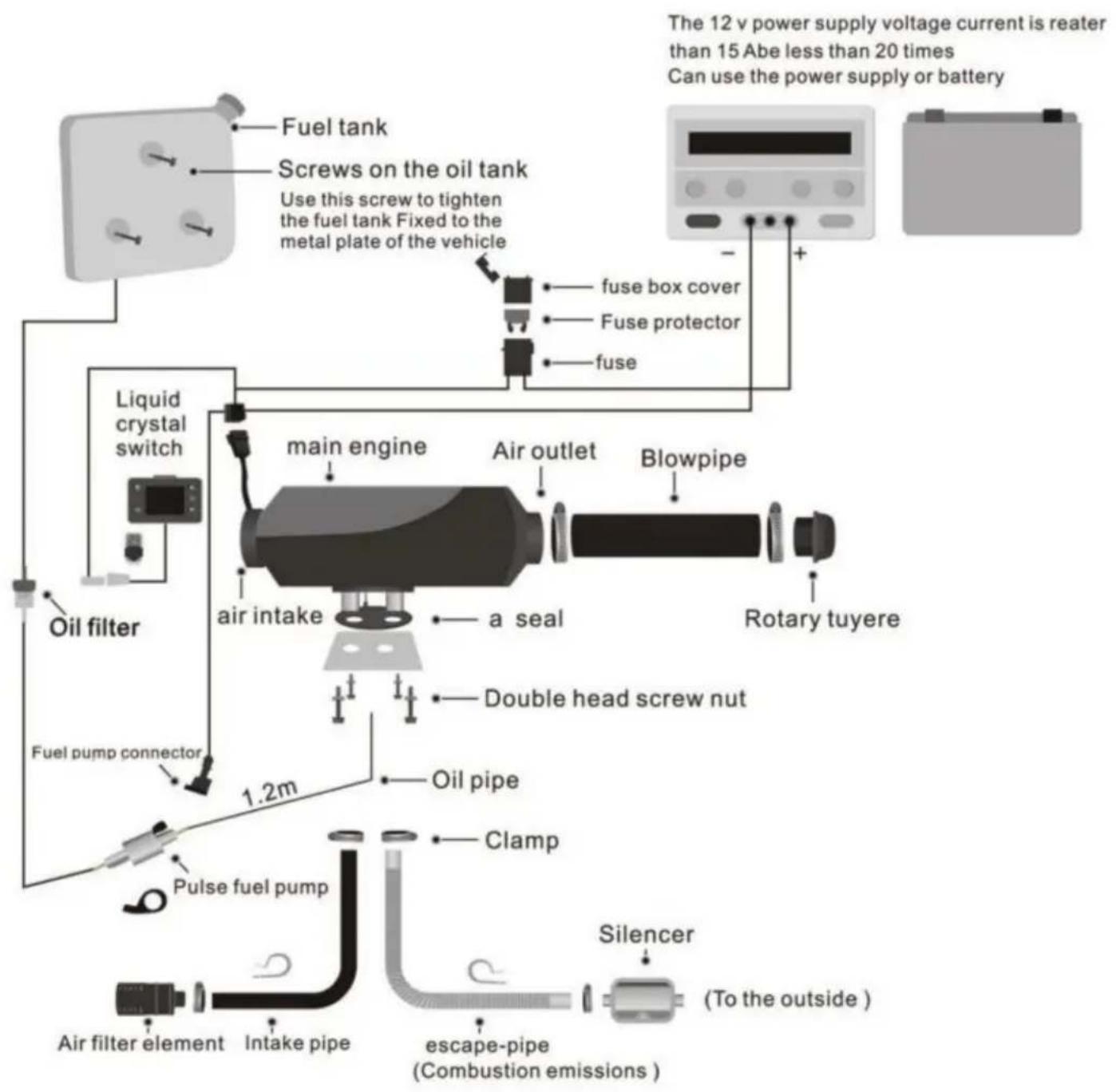

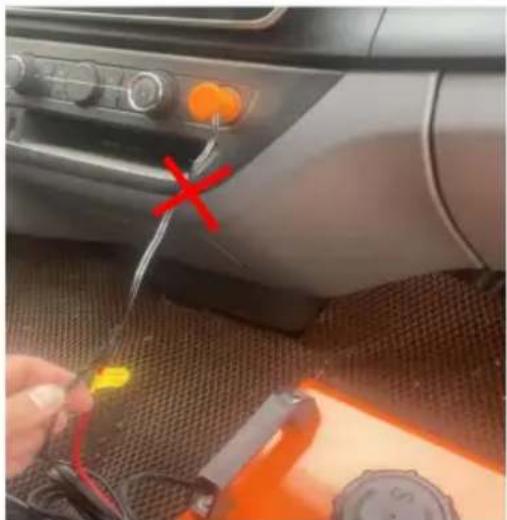

Varningar för strömförsörjning för dieselvärmare:

Krav på strömförsörjning för dieselvärmare: Spänning: 12V; Ström: 20A; Använd antingen en strömkälla eller ett batteri. Undvik att ladda batteriet medan du matar ström till värmaren, eftersom låg ström kan leda till funktionsfel.

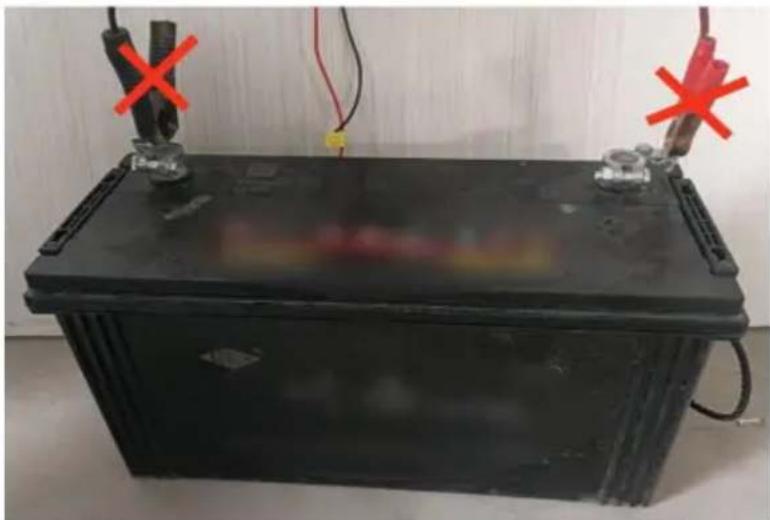

Säkerställ en säker batterianslutning utan att använda klämmor för att förhindra dålig kontakt. Att använda bilens cigarettändare som strömkälla rekommenderas inte på grund av otillräcklig ström.

Att fästa batteriklämmor kan lätt orsaka dålig kontakt

Låg ström i cigarettändaren fungerar inte

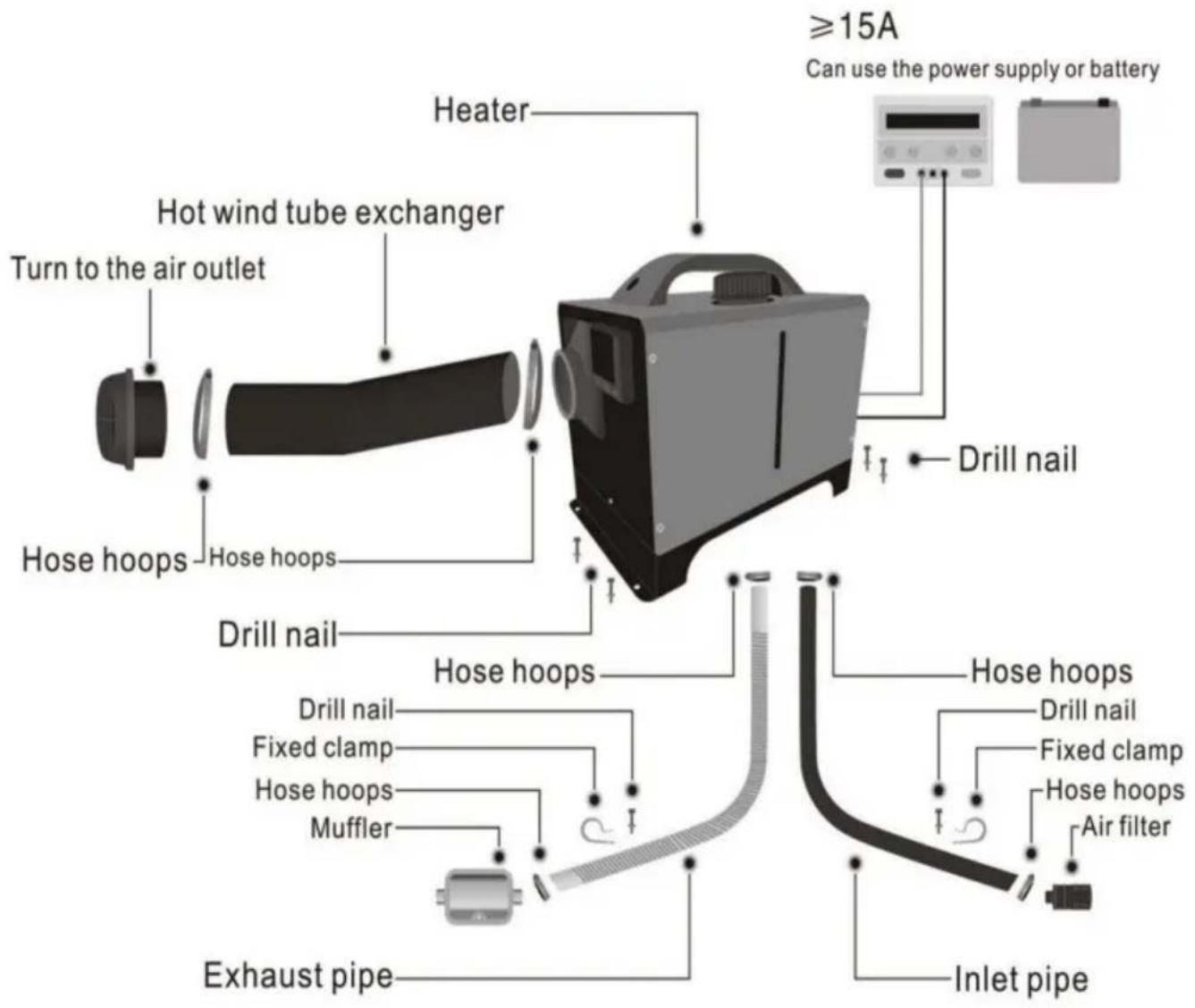

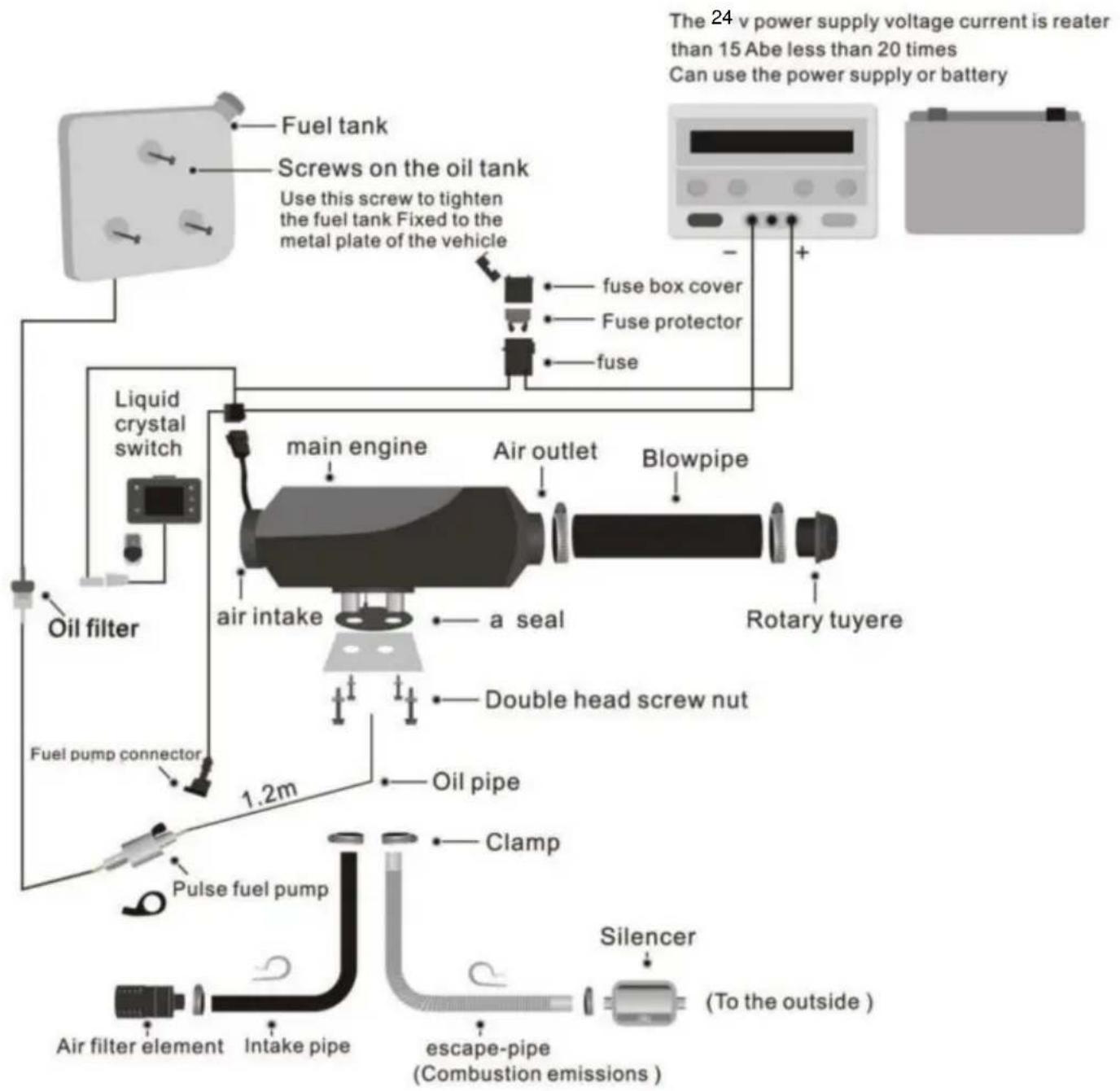

ZM-1:

(ZM5011, ZM5012, ZM2001, ZM2003, ZM5014)

ZM-2:

(ZM5002, ZM5013, ZM5008, ZM8001)

ZM-1:

(ZM5003)

ZM-3:

(ZM2002, ZM5001, ZM5005, ZM5007, ZM8002, ZM8003, ZM80

04, ZM8005)

ZM-4:

(ZM5004, ZM5006, ZM5009, ZM5010, ZM3001)

ZM-5:

ZM5015

För specifik installation, skanna QR-koden för att se installationsvideon

ZM-3/ZM-4/ZM-5 video QR-kod ZM-1/ZM-2 video

Varning

1. Luftintaget får inte blockeras och håll inloppet öppet och rent.
2. Håll avgasröret fritt. Avgasrörets utlopp ska hållas borta från allt brandfarligt och undvik att värma upp och antända brandfarligt gods och lasta marken.
3. För att säkerställa optimal förbränning, kom ihåg att rökavgasröret inte kan placeras uppåt, utan måste placeras horisontellt eller nedåt.

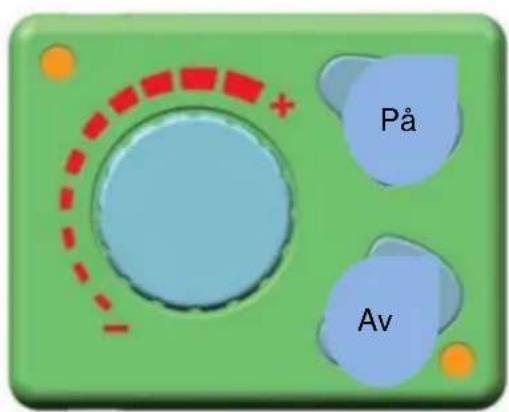

1. Instruktioner för panelen med vridknapp

Introduktion av nycklar: PÅ - >

avstängning Vridreglage -

temperaturjustering och vindhastighetskontroll

på att det finns belysning under

PÅ/AV-knappen, kommer operatörerna lätt att kunna hitta vridknappen i mörk miljö. Belysningen på utsidan av vridknappen visar temperaturvärde och feltillstånd.

-> Tryck försiktigt på ON-tangenten när du har uppfyllt de relaterade villkoren.

AV -> Tryck försiktigt på AV-tangenten när maskinen är i drifläge.

Vridreglage -> temperaturen kommer att stiga när vridknappen vrids medurs, i detta ögonblick kommer de röda indikatorerna att ökas på utsidan av vridknappen.

Temperaturen sjunker när vridknappen vrids moturs, i detta ögonblick kommer de röda indikatorerna att minska på utsidan av vridknappen.

Branslepåfyllning med

händerna. Vänligen vrid vridknappen medurs under AV-läget tills de röda indikatorerna lyser, tryck sedan på AV-knappen i mer än 3 sekunder, i detta ögonblick kommer den manuella oljepumpen att startas. Tryck försiktigt på OFF-knappen för att stoppa oljepumpningen när luften har avlägsnats från oljekretsen.

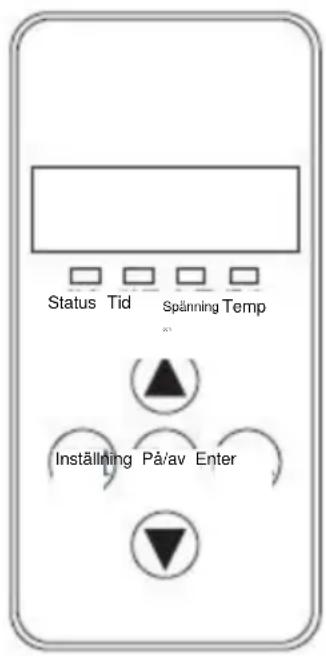

2. 12V-24V Common Digital Panel Driftsinstruktion

1. Indikatorer

Status -> Permanent på vid uppstart, blinkar vid initiering av avstängning, av vid slutförande av avstängning. Tid -> Permanent på vid visning av tid eller

inställning av tidsinställd start eller avstängning, och av under andra statusar.

Spänning -> Permanent på vid visning av spänning eller inställning av parametrar i förhållande till spänning, och avstängd under andra tillstånd. Temperatur -> Permanent på vid visning

av omgivningstemperatur eller inställning av driftstemperatur, och avstängd under andra statusar.

2. Knapp Funktion y

-> Under inställningsstatus, tryck på den för att höja parametern som ska ställas in; under icke-inställningsstatus, tryck på den för att höja den driftstemperatur som ska ställas in. Ställ in -> Ange

inställningsstatus för att justera parametrar och andra maskinens driftstatus. På/av -> Tryck omedelbart för att starta maskinen, och status

indikatorn lyser permanent; tryck och håll ned knappen i 2 sekunder för att stänga av maskinen, och statusindikatorn börjar blinka. OK -> Under inställningsstatus, tryck på den för att bekräfta det aktuella inställningsvärdet och gå vidare till nästa

parameter som skä ställas in; under icedeinställningsstatus, tryck på den För att se maskinens statusy -> Under inställningsstatus, tryck på den För att minska den parameter som skä ställas in; under icedeinställingsstatus, tryck på den För att minska den driftstemperatur som skä ställas in

3. Beskrivning av inställningsparametrar (Tryck på Set-knappen för att gå in)

1. Tidsinställning	→	Använd upp/ner-knapparna für att justera parametern	→	Tryck på OK-tangenten och ställ i tur och ordning Timmen (24-timmarssystemet) och Minut och tryck på OK-tangenten für att fortsätta till;nasta parameter
2. Tidsinställd start och avstängning	→	Den är avständg som standard,visas 1-OF;tryck på uppåtpilen für att aktivera den och visar 1-on	→	Tryck på OK-tangenten für att ställa in den Första gruppen av start-/avständngstdsvärden och den andere gruppen av start-/avständngstdsvärden och tryck sedan på OK-tangentenigen für att fortsätta till;nasta parameter
Inmatning av administratörslösendor	→	Tryck på upp/ned-piltangenterna och:när rätt värde visas,tryck på OK-tangentenfor att,gå vidare till;nasta siffra.När alla fyra siffrorna har matats in korrekt,tryck på OK-tangentenigen for att fortsätta till;nasta parameter
3. Inställning av pumpoljevolym	→	Tryck på upp/ned-knapparna für att änderden lögsta pumpvolymen och tryck på OK-tangenten:när önskat ∀rde ar inställt	→	Förden maximaumpens oljevolyminställning,användupp/ned-piltangenternafor att änderden after behov och tryck sedan på OK-tangentenfor att fortsätta till;nasta parameter
4.Inställningavfläktvarvital	→	Tryck på upp/ned-piltangenterna für att änderdet lagsta fläktvarvtalet ochtryck på OK-tangenten Nearönskat värde ar inställt	→	För maximalinställning av fläktvarvtaanvänd upp/ned-piltangenterna für att änderden after behov och tryck sedan på OK-tangenten für att fortsättittästa parameter
5.Driftspänningsinställning	→	Huvudkortets driftspänning kan endast justeras under avständningsstatus.Tryck på upp/ned-piltangenterna für att vãxa driftspänningen till 12V-systemet (visar U-12) eller till 24V-systemet (visar U-24).(Innan uppstart,kontrollera om oljepumpen,motorn och tändstiftet ar lämpigafor varandra für att undvika skador)
6.Val avvarvtalssignal	→	Tryck på upp/ned-piltangenterna für att ställa in varvhestighetssignalen.Vãlj 1om skovelhjulet har två magneter med motsatt polaritet eller bara har enmagnet.Vãlj 2 om skovelhjulet har två magneter med sama polaritet.Omparametern ar felaktig uppstår att 1-faldigt hastighetsfel.
7.Andering avadministratorslösenord	→	Som standard visas AV-statusen.Tryck på OK-tangenten om ingen änderngehövs,for att hoppa over sölenordsändringen och avsluta automatiskt afteratt du har sparat parametrarna.Tryck på uppätpilen,och;när PÅ-statusenvisas,tryck på OK-tangenten for att gå in i modifieringsstatusen och angeett4-siffrigt nytt sölenord,ochtryck på OK-tangenten ingen for att spara det nyalösenordet och de justerade parametrarna for automatisk sluta.
Obs:after att alla parametrár ar inställda måste du trycka på OK-tangenten for att avs反过来inställda parametrarna.Om du avslar genom att trycka på Set-knappen kommt parametrarna inte attsparas.Kontrolera noggrant varje siffra i det nya sölenordet och kom ihåg det sà att du kan använda detfor att änder parametrár.nästa,gång.

4. Beskrivning av maskinstatusfråga

Tidsvisning	→	Omgivningsstemp	→	Display für inställning av temperatur (automatisch temperaturkontroll) / display für inställning av pärtnöpplänelem (manuell temperaturkontroll)
Under icheinställningsstatus,tryck på OK-knappen für att visa cykliskt	←	Visning av historiska felkoder	←	Strömförsörjningsssppänningsdisplay

5. Beskrivning av manuell bränslepåfyllning

Under icke-inställningsstatus, tryck först och håll ned piltangenten och tryck sedan på OK-tangenten samtidigt för att gå in i det manuella oljepumpningsgränssnittet. När H-OF visas, släpp först OK-tangenten och släpp sedan nedåtpilen.

Tryck på uppåtpilen för att aktivera manuell oljepumpning, H-ON kommer att visas och du kommer att höra oljepumpningsljudet. Tryck bara på nedåtpilen eller Set-tangenten för att avaktivera den och avsluta den manuella oljepumpningen.

6. Tidsinställd start/avstängning Beskrivning

Efter att ha ställt in körtiden, tryck på OK-tangenten för att gå in i funktionen för tidsinställd start/avstängning. Som standard indikerar OF avstängd status, och tryck på uppåtpilen för att aktivera PÅ-status, sedan kan du trycka på OK-tangenten för att ställa in den första gruppen av värden, med tim- och minutvärdena för uppstarten som ställs in först, och för det andra anger och ställer du in tim- och minutvärdena för avstängningen om värdena för uppstarten är inställda. Tryck sedan på OK-tangenten för att ange den andra gruppen med värden, med liknande inställningssätt som de för den första gruppen. Du kan ange ett intervall mellan de två grupperna av värden. Tidtagningsfunktionen kan endast utföras en gång vid varje inställning, dvs om de inställda tidsvärdena utförs kommer de att vara ogiltiga och du måste återaktivera tidtagningsfunktionen och ställa in nya värden för tidtagningen.

7. Omkopplingsbeskrivning för temperaturkontrolläge

Under inställningsstatus, tryck först och håll ned uppåtpilen och tryck sedan på Set-tangenten samtidigt. Om panelen visar P-xx (xx indikerar pumpoljevolym), indikerar det att du har gått in i det manuella temperaturkontrolläget och pumpoljevolymen för drift är begränsad inom ett intervall mellan den aktuella pumpoljevolymen och den initiala pumpoljevolymen. När du trycker på ovan nämnda knappar samtidigt och panelen visar xx °C (xx anger temperaturvärde), indikerar det att du har angett den automatiska temperaturen.

kontrolläge och pumpens oljevolym för drift hålls inom ett område

mellan den maximala pumpoljevolymen och den initiala pumpoljevolymen. Under

de två lägena beror de automatiska förändringarna av pumpoljevolymen båda på

variation av temperaturen, men skillnaden mellan de två lägena är att i det automatiska läget kan pumpens oljevolym nå det maximala värdet

som ställts in för parametern, vilket leder till högre temperatur på maskinen; under

det manuella läget begränsas pumpens oljevolym till det aktuella inställningsvärdet och

kan inte nå det maximala värdet för parametern, alltså utrustningens

temperatur är begränsad till det valda området, vilket är mer anpassningsbart till vissa vardagsförhållanden.

8. Instruktionerna på LCD-panelen

Om du inte ställer in, tryck först på Höjd, tryck på bekräftelseknappen samtidigt, och håll i mer än 3 sekunder. Fjärrkontrollen går till kodgränssnittet, visa HFA -, tryck på fjärrkontrollen för att öppna eld.

Kontrollkod, koden efter utgången av kodgränssnittet, maskinen i boot-tillstånd, om koden inte går in i startfelstillståndet. Timeout är fel, koden automatiskt tas bort.

1. Den fasta ryggplattan ska förseglas och separeras från fordonets plattform under installationen för att undvika fysisk skada på föraren vid förbränning, gas flödar i förarhytten från springan.
2. Avgasrörets längd ska vara minst 30 cm.
3. Avgasutloppet ska vara stadigt placerat i tomt utrymme.
4. Avgasrörets utlopp ska inte vara i körriktningen.

Rekommendationer: Det rekommenderas att applicera tätningsmedel för att blockera installationsgap när värmaren har fixerats.

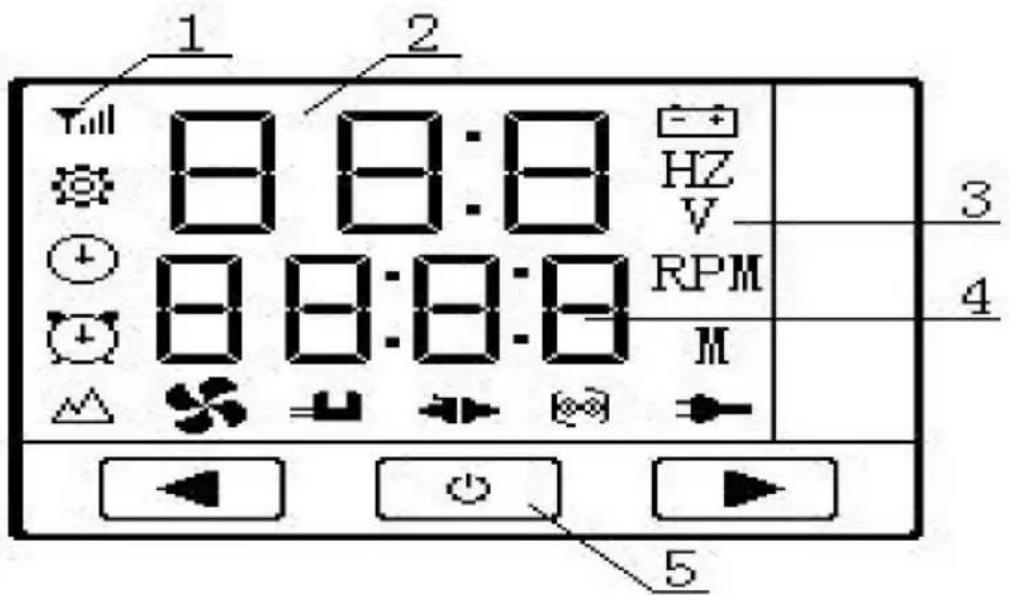

Bruksanvisning för 12V-24V Universal LCD-panel

1. Funktion av nyckel

yy - yy Under installationsläget kan du öka installationsparametrarna och under icedeinstallationsläget kan vi öka arbetstemperaturen eller oljevolymen.

På/Av -y Ett kort tryck kan slå på enheten och LCD-skärmen visar På. Ett långt tryck i 3 sekunder stängs av och LCD-skärmen visar Av.

y -y Under installationsläget kan vi öka installationsparametrarna och under icedeinstallationsläget kan du öka arbetstemperaturen eller oljevolymen.

För att implementera grundläggande operationer kan du använda ovanstående tillstånd. För att genomföra installationer kan du använda följande operationer.

Inställning -y När du går in i installationsläget kan du justera installationsparametrarna och ändra maskinens arbetstillstånd.

OK -y I installationsläget kan du bekräfta det aktuella installationsvärdet och ange nästa parameterinställning. Om den inte är i installationsläget kan du se maskinens driftstatus.

1. Kontrollera maskinens status (Tryck snabbt på knappen OK. Efter genom att trycka på knappen ändras de olika statusarna, som kommer att visas uträknat.)

Tidsdisplay Ställ in Vessnagataudiplatemperatur (automatisk temperaturkontrolläge) / Ställ in oljemängdsdisplay (manuell temperaturkontrolläge) → Strömförsörjningsspänningsdisplay Historiskt felkodvisning I icke-installationsläget, när du trycker på knappen OK för att cykla genom visningen.

3. Instruktioner för manuell bränslepåfyllning

Under strömavstängningen, tryck på knapparna Ner och OK samtidigt för att ange manuell bränslepåfyllning, och displayen visar H oF. När du har släppt, tryck på uppknappen för att visa 'Hon' igen. Oljepumpen kommer att börja fungera och du kan höra ljudet av oljepumpen som fungerar, och oljepumpsikonen kommer att lysa upp. När H- eller F-displayen sänks kommer bränslepåfyllningen att avslutas och bränslet

pumpikonen försvinner. Processen att tömma gasen i rörledningen måste observeras av någon, och oljan kan stanna när den når maskinens oljeinloppsposition. Om det kommer för mycket bränsle in i maskinen kommer svart rök att uppstå under tändningen.

4. Instruktioner för att byta temperaturkontrollmetoder. Tryck på knapparna

Upp och Inställning samtidigt för att byta temperaturkontrolläge. Manuell temperaturkontroll (justerar oljemängden, displayen visar P-16, där siffran representerar oljemängden), automatisk temperaturkontroll (justerar temperaturen, visningen visar 25 °, där siffran representerar

temperaturen). Skillnaden mellan de två temperaturkontrollmetoderna är att det automatiska läget kan pumpa olja till det maximala värdet som ställs in av parametern, medan det manuella läget är begränsat till det aktuella inställda värdet på grund av hög maskinvärme, och kommer inte att nå det maximala oljevärdet som ställs in av parametern. Utrustningen är väl integrerad med användningsvanorna hos vissa erfarna förare.

5. Instruktioner för fjärrkontrollkod. Under

strömavstängning, tryck på knappen Upp på LCD-panelen. När du anger gränssnittet för matchning av fjärrkontrollens kod kommer displayen att visa HFA-fjärrkontrollkoden. Efter framgångsrik - och tryck sedan på knappen On på fjärrkontrollen för att sända automatisk kodmatchning; kommer kodmatchingsgränssnittet att avslutas. Om kodverifieringen misslyckas går den inte in i startläget. Om fjärrkontrollkoden inte tas emot efter en timeout kommer parningsstatusen automatiskt att avslutas.

6. Instruktioner för parameterinställningsprocessen (vänligen tryck på knappen Inställning för att gå in i inställningsläget)

1 Tidsinställning	→	Vänligen tryck på knapparna Upp eller Ned För att justera parametrarna. Ställ in parametrar, såsom timmar (24-timmerssystem) och minutes i följd, och tryck på knappen OK for att bekräfta parametrarna innan du fortsätter till nästa punkt.
2 Timing startinställning	→	Under standard Av-status visar skärmen 1 av. Tryck på knappen Upp För att slå på displayen 1 på och tryck på knappen OK För att,gå in. → För att ställa in timmar och minutes i följd. Timing斧 en nedräkningsmetod, med maximal 99 timmar och 59 minutes.

3 Timing avstängningsinställning	→	Under standard Av-status visar skärmen 2 oF. Tryck på knappen Upp für att på visningen av 2 på och tryck på knappen OK für att,gå in. → För att ställa in timmar och minutes i följd. Timing斧 en nedräkningsmetod, med maximal 99 timmar och 59 minuier.	slå
Hantera lösenordsinmatning	→	Vänligen tryck på knapparna Upp och Ned for att justera. Om rätt värde visas,tryck på knappen OK for att,gå in iHOUSE position. Efter att ha anget rätt 4siffrigtLOsenord, tryck på knappen OK for att,gå vidare tillHOUSE punkt. Om det finns attinmatningsfel Återgår den till att vänta på att det forsta numeriska värdet skain. Inget behov av att änder afterfoljande data.Du kan trycka på inställningsknappen tills du avslutar, eller vänta i 10 sekunder foratt automatiskt avsluta.	Vänligen tryck på knapparna Uppoch Ned for att änder denmaximala pumpoljevolymen.När du har uppnätt det önskade värdet,tryck på knappen OK for att ange maximal brändsteinställning.	Vänligen tryck på knapparna Uppoch Ned for att änder denmaximala pumpoljevolymen.När du har uppnätt önskatvärde,tryck på knappenOK for att,gå in iHOUSE post.
4 Inställning av pumpoljevolym	→	Vänligen tryck på knapparna Uppoch Ned for att änder den lögsta pumpoljevolymen. När du har uppnätt det önskade värdet,tryck på knappen OK for att ange maximal brändsteinställning.	→
5 Fläkthastighetsinställning	→	Vänligen tryck på knapparna Uppoch Ned for att änder den lögstafläkthastigheten.När du har uppnätt önskat värde,tryck på knappen OK for att ange maximal fläkthastighet.	→	Vänligen tryck på knapparna Uppoch Ned for att änder den lögsta pumpoljevolymen. När du har uppnätt önskat värde,vänligentryck på knappen OK foratt,gå in iHOUSE post.

6 Arbetsspänningsinställning	→	Moderkortets arbetsspänning kan endast väljas under avständ status. Tryck på knapparna Upp och Ned für att växla mellan att ställa in arbetsspänningen. Justering av 12V-systemet für att visa U-12 och justering av 24V-systemet für att visa U-24 für att slUTFöra valet. Var uppmärksam på att kontrollera om oljepumpen, motorn och tändstiftet är kompatibla innan du slår på dem für att undvika skador.
7 Val av hastighetssignal	→	När du visar 5n-1, tryck på knapparna Upp och Ned für att ställa in hastighetssignalen och välj 5n-2 für sama polaritet für de två magneterna pumphjulet, samt välj 5n-1 (standard);när polariteten på magneten är annor aller sä finns det bara en magnet. Felaktigt val av parameternkommen att resultera i en hastighetsskillnad på en gäng.
8 Tändstiftsström	selectivity	När du visar PF-5,tryck på knapparna Upp och Ned für att änder (1=35W, 2=40Whg3=45W,4=80W,5=85W,6=90W),med att standardvärde på 5. rekommenderas att använda standardvärden eller änder data after verifiering.
9 Hantera änderedlösenord på	→	Den Första visningen Är oF-status,och det finns ingen anledning att änder den. Tryck på knappen OK für att hoppa überlösengsdändingen och spara de modifierade parametrarna som nameds oven. Om du behöver änder det,tryck på upp-kappen,visa På och tryck sedan på knappen OK für att ange Lösenordsändringsstatus. Vänligen tryck på knapparna Upp och Ner für att justera. När det 4-siffriga Lösenordet har skrivits in korrekt,tryck på OK-tangenten für att ange tatsäch siffra. Efter att ha sparat det nya Lösenordet och justerat de inställda parametrarna kommt systemet automatiskt att avslutas.

Obs: Efter att ha ställt in klocktiden och tidpunkten för på/av-tiden träder den i kraft omedelbart. Efter att ha

hanterat lösenordet och ställt in alla parametrar, tryck på knappen OK och avsluta tills den 9:e posten,

och spara sedan - 30 -

de inställda parametrarna. Om du avslutar halvvägs kommer tidigare justeringsdata att gå förlorade och anses vara ogiltiga. Kontrollera noggrant varje nyinmatat lösenord och spara det för inmatning och parameterändringar i framtiden.

Huvudkortets felkod

Maskin Fel	LCD-panel Visa	Digital Panel Visa	Knopp Panel Visa	Lösningar
Strömförsörjning under spänning		Visa E-01	1	Öka nitspänningen.
Strömförsörjning		Visa E-02	indikatorlampa blinkar 2	Vänligen minsa strömförsörjningsssponningen.
Tändstiftsfel		Visa E-03		Kontrolera om tändstiftet ar öppet eller kortslutet.
Oljepump fel		Visa E-04		Kontrolera om oljepumpen är fränkopplad.
Maskin överhetting		Visa E-05	5 indikatorlampor	Indikatorlampor blinkar 3 indikatorlampor blinkar 4 indikat
Motorfel		Visa E-06	6 indikatorlampor	Kontrolera magnetens polaritet, Hall-sensors position erler lõsa terminaler.
Trasigt trådfel		Visa E-07	7 indikatorlampor	Kontrolera panelanslutningen, den blå kabelkabelanslutningen ar lõs blåkortkopplad.
Flamsläckning		Visa E-08	8 indikatorlampor	Kontrolera om det finns luft- eller vaxblockering i oljekretsen, vilket kan orsaka indikatorlampor
Sensorfel		Visa E-09	9 indikatorer lampor blinkar	Vänligen kontrollera om sensorkontakten ärös, bortkopplad eller kortsluten.
Tändning fel		Visa E-10	10 indikatorer lampor blinkar	Vänligen kontrollera om oljekretsen är blockerad, oavsett om oljeinloppet är inte slät, oljepumpen har fastnat, aller huruvida det finns ett problem med oljan, vilket orsakar flyktigt nätverk att vara blockerad, vilket kan orsaka att tändningen misslyckas att brinna normal.

Obs: LCD-panelen visar grafik och siffror samtidigt när fel inträffar, och numret kommer att vara detsamma som den digitala panelen.

Bruksanvisning för parkeringsvärmare

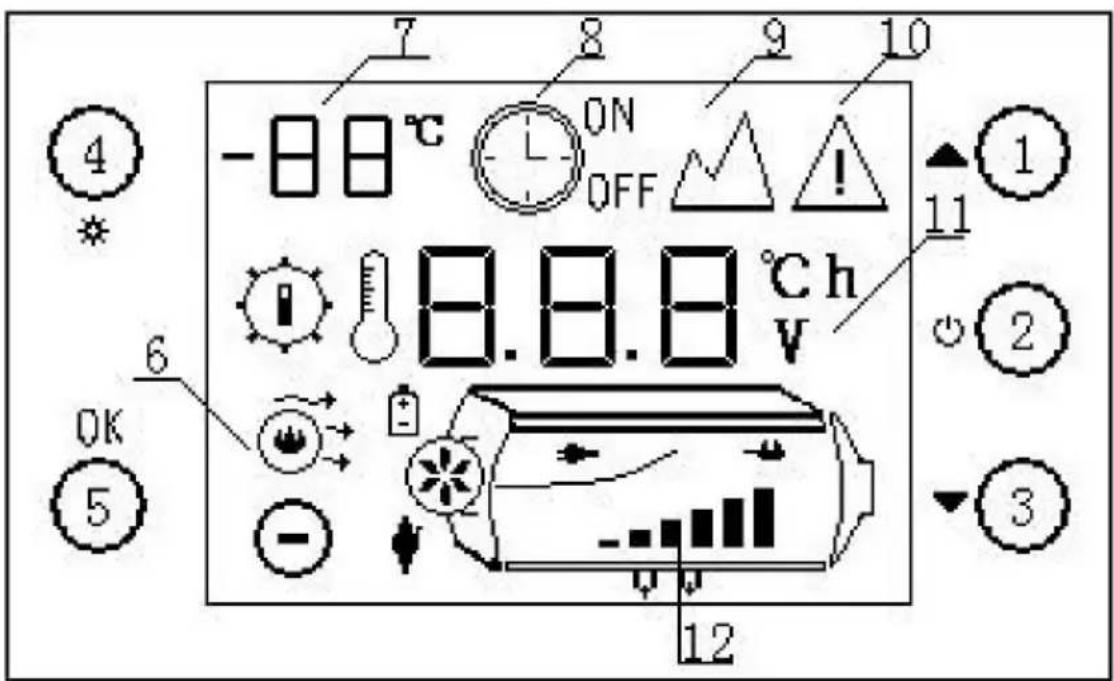

1. Kontrollpanelen visas nedan

1. över skift-tangent
2. p/a/av-knapp
3. nedväxlingsknapp
4. installningsknapp
5. deterministisk nyckel
6. symbol för arbetsstatus
7. visa omgivningstemperatur
8. tidssymbol
9. platasymbol
10. felsymbol
11. visa dataparametrar
12. värdschema

Använd operation

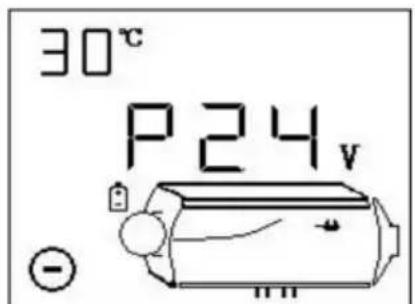

1. växlingsoperation

avstängningsstatus

startläge (manuellt läge)

startläge (automatiskt läge)

1. startoperation

I avstängt läge, lång tryck på startstatusknapp i 2 sekunder, start av utrustning, display som visas ovan. 2) avstängning

På-tillstånd, långt tryck på knappen i 2 sekunder, utrustningen går in i avblåsningskylning

process, display. Stäng av utrustningen efter kylning.

Tvinga inte av strömmen för kylblocket vid denna tidpunkt. Direkt strömavbrott

kan skada delar eftersom kroppstemperaturen är för hög för att avleda värme, endast när maskinen är avstängd kan strömmen stängas av. 3. Manuellt läge

Manuellt läge har sex växlar (H1-H6). H6 representerar maximal effekt, som visas ovan, startstatus, addera eller subtrahera växlar med "elle", huvudmotorschemat och stapeldiagram för att visa aktuell växel. 4. Automatisk funktion

Automatisk funktion

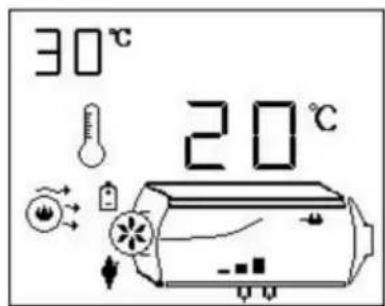

Automatiskt läge visar figuren ovan inställningen på 20 grader Celsius. Lägg till eller subtrahera temperaturvärden med "eller" inställningsområde 5-30 grader Celsius, byta manuellt/automatiskt läge genom att trycka längre på tangentbordet.

2. Manuell smörjning

I avstängt läge, två sekunder efter att ha tryckt på "och" på samma gång, manuell kontroll av pumpningen, stoppa oljan efter att nyckeln släppts. Använd gärna försiktigt!

3. Plåtmodell drift

Tryck samtidigt på knappen i 2 sekunder för att komma in på plåtan

läge. Visa startplåtläge, tryck på "och" "ok" i två sekunder för att lämna plåtläget samtidigt. Använd försiktigt!

4. Inställning av tidsbrytarens drifttid

Två sekunder efter att du tryckt på "ok" och "tangenten samtidigt, ange tidtagningen

inställningstidsgränssnitt, följande bild visas. Tab "flimmer, display visar

10,1 timmar i tid. om den visar OFF betyder det att man ställer in en tidsinställd avstängningstid.

1. Tryck på "eller"-knappen för att justera tidsvärdet, tidsintervall: 1-24 timmar. 2. Kort tryck på "knappen", växla för att justera digitala bitar. 3. Kort tryck på "knappen", växlar tidsinställd start- och tidsinställd avstängningstid värde. 4. Kort tryck på "ok"-tangenten, spara inställningarna och avsluta gränssnittet. 5. Tryck på "knappen" i 2 sekunder, spara inte inställningarna, lämna det här gränssnittet. 6. Starta tidtagningsfunktionen

Tryck samtidigt länge på "och"-knappen för att starta tidtagningsfunktionen, starta tidtagningen i avstängt läge, starta timingavstängningen i startläge, tryck kort på C-tangenten för att se den återstående tiden.

I avstängt läge, samtidigt långt tryck på "fjärrkontrollkoden" och "i" i två sekunder, gå in enligt följande.

1. Tryck på "eller"-tangenten för att justera den tredje siffran för fjärrkontrollkodning, numeriskt område är 1-5, motsvarande fem fjärrkontroller.

2. Välj koden för fjärrkontrollen, tryck godtyckligt på en tangent på fjärrkontrollen, maskinen svarar och avslutar kodningstillståndet.

3. Kort tryck på "knappen" för att avsluta fjärrkontrollkoden.

*Fjärrkontrollskrav: 433 MHz, 24-bitars kod. Fjärrkontrollfunktionen är valfri funktion, vänligen ange om du behöver göra en beställning.

6. Fellarm

Visa följande bild, som motsvarar felsymbolen flimmer, och motsvarande felenhetsikonen flimrar, visa data som felkod, dess hänvisa till feltabellen.

• Tändstift, oljepump, fläkt, sensor, strömförsörjning och andra symboler, flimmer indikerar att motsvarande enhetsfel.

Feltabell

Felkod	Orsak av fel	lösningar
E-2	Strömförsörjningsspänningsomräde aldrås	Normalt område: 24V (18-32V), 12V (9-16V). Kontrollera om batteriet aller generatorn ar normal och om säkringen
E-3	Tändstiftsfel	Kontrollera om tändningskontakten ar lös eller om ledningen ar kortsluten till huset Upptäck om tändstiftet ar skadat
E-4	Oljepump Fel	Kontrollera für skador, lossning, oxidation, kortslutning och brott på oljepumpens ansluttingar och ansluttingar
E-5	Högtemperaturlarm > 50°C; fall e > 230 C)	Kontrollera om värmekanalen ar fri (Kitrollera om fläkten fungerar som den ska Kontrollera om temperatursensorn ar normal
E-6	Fel av Flåkt	Kontrollera om pumphjulet har fastnat Kontrollera om anslutningspluggen ar lös Für stort gap mellan magnet på vindkraftverk och Hallsensor på styrenhet Om ledningen ar kortsluten erller öppen; lackage av motor
E-8	Flamma ut	Kontrollera om det finns oljebrist, stelning av olja vid låg temperatur, blockering av oljeledning och blockering av oljepumpens älder Kontrollera om insugnings- och avgaskanalerna ar fria Kontrollera om husets temperaturgivare ar i full kontakt med huset och om tryckfjädern ar stark
	Misslyckad start	Skaltemperaturen ar für hög für att bläska kylskalet i 3 minutes after start. Det är mycket vit rök i avgaserna
		2.1) Kontrollera att filtret bredvid tändstiftet ar rent och inte rengjordt eller utbytt 2.2) Kontrollera om brändsinsprutningen ar effektiv 2.3) Kontrollera om tändstiftet öldras 2.4) Är spelrummet für det interna vindturbinen För stort?En liters mängd vit rök erller ingen rök i avgaserna 3.1)Kontrollera om det finns oljebrist, frusna eller blockerade oljeledninger 3.2) Kontrollera om pumpen har fastnat eller skadats och om pumpen År kraftlös att Pumpa.3.3) Kontrollera om forbränningens insugs- och avgapassager År fria 3.4) Kontrollera om tändstiftet År skadat 4) tändningen År normal men tändningsfelet rapporteras fortfarande. Kontrollera om huset temperatursensor År i full kontakt med huset, om tryckfjädern År stark, om sensorn År normal.
E-9	Sensorfel	Om temperatursensors kontakter och kontakter År skadade eller lossnade, om s ensorn År skadad eller inte

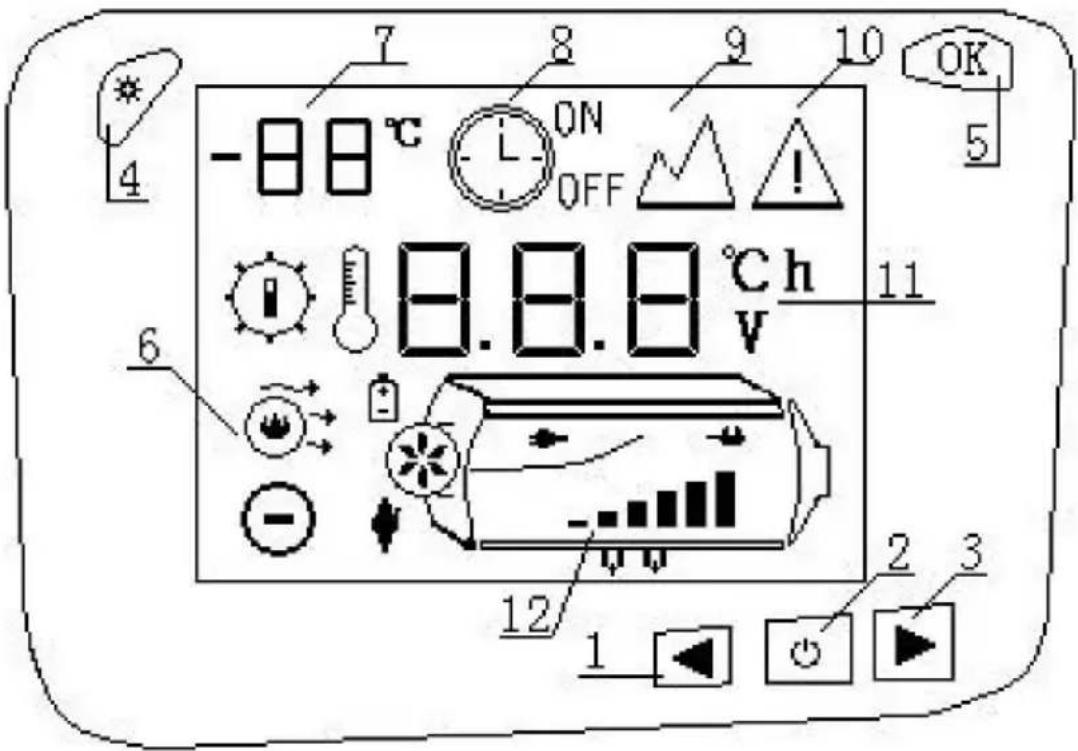

Bruksanvisning för parkeringsvärmare 1. Kontrollpanelen visas nedan

1.

1. på/av-knapp
2. nedväxlingsknapp

överväxlingsknapp

1. deterministisk nyckel
2. symbol för arbetsstatus
3. inställningstangent
4. visa
5. tidssymbol

omgivningstemperatur

1. felsymbol
2. platasymbol 11. displaydataparametrar
3. vardschema

2. använd operation

1. växlingsoperation

avstängningsstatus

startlage (manuellt lage)

startlage yautomatisch lagey

1ystartoperation

I avständt Lage, trychange "knapp i 2 sekunder y start av utrustning y

visa startstatus enligt oven. 2) avstangning

På-tillstånd, långt tryck på knappen i 2 sekunder, utrustningen går in i avblåsningskylning

process, display. Stäng av utrustningen efter kylning.

Tvinga inte avstängning av strömmen för kylblocket för närvarande. Direkt strömavbrott

kan skada delar eftersom kroppstemperaturen är för hög för att skingra

värme, endast när maskinen är avstängd kan strömmen stängas av. 3. Manuellt

läge

Manuellt läge har sex växlar (H1-H6). H6 representerar maximal effekt, som visas ovan, startstatus, lägg till eller subtrahera växlar med " " eller "", huvudmotorns schema diagram och stapeldiagram för att visa aktuell växel. 4. Automatiskt läge

Automatiskt läge

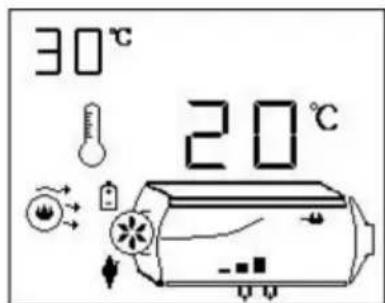

Automatiskt läge, figuren ovan visar inställningen på 20 °C. Tryck på " " " "-tangenten för att öka eller minska temperaturvärdet och ställ in området 5 ~

30 °C. Tryck och håll ned "@"-knappen för att växla manuellt/automatiskt läge. Panelens display temperaturområde: -20 ~ 40 °C. 2. Slå på displaydata.

2. Slå på displaydata

I startläge, tryck kort på "OK"-knappen för att växla visningsdata. De

växlingssekvensen är: växel (eller inställd temperatur) -> hjälptemperatur -> arbetsspänning.

3. Manuell smörjning

I avstängt läge, tryck och håll " " samtidigt, styr + "▶"-tangenten i 2 sekunder vid oljepumpen manuellt för oljeinsprutning och stoppa oljeinsprutningen efter att du släppt nyckeln. Använd med försiktighet!

4. Platamodell drift

Tryck samtidigt på knappen i 2 sekunder för att komma in på platan

läge. Visa startplatäläge, tryck på "" och "ok" i två sekunder för att lämna platäläget samtidigt. Använd försiktigt!

5. Installera tidsbrytarens funktion

Två sekunder efter att du tryckt på "ok" och ""- tangenten samtidigt anger du tidpunkten

gränssnitt för installationstid, visas följande figur.

10,1 timmar i tid.

På: Indikerar att ställa in schemalagd starttid.

AV: Indikerar att den schemalagda avstängningstiden är inställd.

flimmer, displayen visar

0,1 h

1. Tryck på -knappen för att justera tidsvärdet, tidsintervall: 0,1-24,0 timmar. 2. Kort tryck på ""- tangenten, växlar för att justera digitala bitar. Kort tryck på ""- tangenten, växlar tidsinställd uppstart och tidsinställd avstängningstid värde. 3. Kort tryck på "ok", spara inställningarna och avsluta gränssnittet. 4. Tryck på knappen i 2 sekunder, spara inte inställningarna, avsluta detta gränssnitt.

6. Starttidtagningsfunktion

Samtidigt, tryck länge på ""- tangenten för att starta tidtagningsfunktionen, starta start i avstängningsläge, starta tidsavstängningen i uppstarten status, på eller av blinkar, ON indikerar tidpunkten för start och OFF indikerar tidpunkt för uppstart. Tryck kort på knappen "" för att se den återstående

tiden. 7. Fjärrkontrollkodmatching

I avstängt läge, tryck samtidigt länge på "och" i två sekunder, ange fjärrkontrollkoden enligt följande.

O C 1

1Tryck på "eller"-tangenten för att justera den tredje siffran för fjärrkontrollkodning, numeriskt område är 1-5, motsvarande fem fjärrkontroller.

2Välj koden för fjärrkontrollen, tryck godtyckligt på en tangent på fjärrkontrollen, maskinkodning framgångsrikt och avsluta kodningstillstånd.

3Kort tryck knapp för att avsluta fjärrkontrollkoden.

*Fjärrkontrollkrav: 433 MHz, 24-bitars kod. Fjärrkontrollfunktionen är valfri funktion, ange om du behöver göra en beställning. 8.

fellarm

Visa följande bild, som motsvarar felsymbolen flimmer, och motsvarande felenhetsikonen flimrar, visa data som felkod, dess hänvisa till feltabellen.

• Tändstift, oljepump, fläkt, sensor, strömförsörjning och andra symboler, flimmer indikerar att motsvarande enhetsfel.

1. Visa omgivningstemperatur. 2. Utrustningsstatus.
2. Batterispänningssymbol;
3. Driftsdata och parametrar för utrustning;
4. Uppväxlingstangent. 6. Nedväxlingsknapp.
5. På/av-knapp. 8. OK-knapp.

Utrustningsstatus: VÄRME: uppvärmning;

COOL: blåsande kylning; STOP: avstängning

Data och parametrar: PV: spänningsmatning; SG: växel;

ST: inställd temperatur; FT: höljestemperatur; ALM: fel

2. Användning

1) Tryck och håll ned " "-tangenten i 2 sekunder för att slå på/av. 2) I startläge, tryck på " " " " -tangenten för att öka/minska växeln eller

ställ in temperaturen och tryck länge på "OK"-tangenten för att växla till manuell/automatisk. 3) I startläge, tryck på "OK"-tangenten för att växla display: växel (eller ställ in

temperatur) -> höljestemperatur -> arbetsspänning. 4) I avstängt läge, tryck och håll " "-tangenten samtidigt för att släppa nyckeln, slut på oljan.

Indikerar att batteriet är slut. Byt ut batteriet.

*För att minska strömförbrukningen och öka batteritiden, tryck

knappen i 30 sekunder, så stängs fjärrkontrollen av automatiskt;

Tryck på valfri tangent för att starta maskinen.

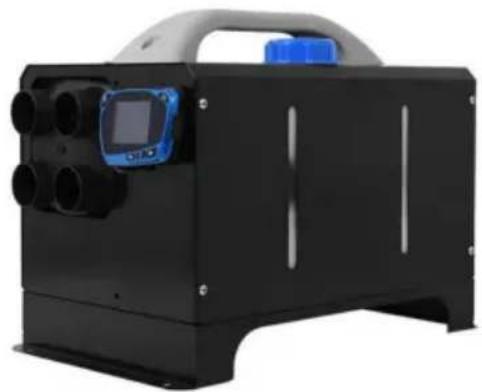

Bruksanvisning för parkeringsvärmare

1. Kontrollpanelen visas nedan

1y Indikator

Kraftsymbol

Fläktsymbol

Visa omgivningstemperatur alltid.

5. Nyckel

Skift-tangent

På/av-knapp

Nedväxlingstangent

2. Användning

1. På/av-funktion

Avstängningsstatus

Ström på status manuellt läge

Ström på status automatiskt läge

Startoperation

I avstängt läge, tryck

knapp i 2 sekunder för start av utrustning

visa startstatus enligt ovan.

2) Avstängning

I strömtillståndet, tryck länge på knappen " " i 2 sekunder, enheten kommer in i avstängning och kylning och "av" visas. Enheten är stängd efter kylning, och "avstängningsstatus" visas som visas i figuren ovan. Tvinga inte av strömmen när du blåser kroppen kall. "Direkt avstängning kommer skada delarna eftersom kroppstemperaturen är för hög för att avleda värme!", Vänta tills maskinen visas i avstängt läge för att stängas av!

3. Manuellt läge

Det finns 6 växlar i manuellt läge (H1-H6). H6 representerar maximal effekt, som visas i figuren ovan "power on state (manuellt läge)", och växlar kan ökas eller minskas med " " 4y < elle

Automatiskt läge

I det automatiska läget, "ström på status (automatiskt läge)" i figuren ovan anger att den inställda temperaturen är 20 °C. Genom " " öka/minska " nyckel, temperaturvärdet, ställ in området 5 ~ 30 °C och växla det manuella/automatiska läget genom att trycka länge på " - knappen i 2 sekunder i startläget.

2. Manuell smörjning

I avstängt läge, tryck och håll ned knappen "ch" i 2 sekunder för att manuellt styra pumpen för att pumpa olja och släpp nyckeln för att sluta pumpa olja. Denna funktion är bekväm för oljefri användning, använd med försiktighet!

3. Plåtmodell drift

Tryck och håll ned " knapparna i 2 sekunder för att gå in i plåtläge, och ikonen " visar för att starta plåtläge. I plåtläge, vindoljeförhållandet reduceras för att anpassa sig till plåthypoxi, och tryck sedan och håll ned " " + ". knapparna i 2 sekunder för att gå ur plåtläget. Använd med försiktighet!

4. Inställning av tidsbrytarens drifttid

" och " i 2 sekunder samtidigt för att gå in i tidsinställningen. Långt tryck och starttidtagningsgränssnitt, och indikatorn " " visar, indikerar att tiden status kan ställas in, som visas i figuren nedan. I avstängt läge, maskinen kommer att startas efter 10 timmar och 20 minuter; I makten på staten, i motsats till

ovan.

1) Tryck på " erer "tangenten för att justera tidsvärdet, tidsjusteringsintervall:

1 minut - 24 timmar

2. Kort tryck på "tangent, omkopplare för att justera digitala bitar, motsvarande position siffran blinkar. 3) Tryck länge på "O"-tangenten i 2 sekunder för att spara det inställda värdet och starta timing. 4) Tryck länge på "och" i 2 sekunder för att avsluta detta gränssnitt utan att spara inställt värde.

Efter datajustering finns ingen knappoperation. Efter 15 s blir det automatiskt

sparat och börjar tajma, och ikonen " visas.

5. Användning av fjärrkontrollkod

I avstängt läge, tryck länge på "C" + "tangenten i 2 sekunder samtidigt för att gå in på fjärrkontrollkoden som matchar, som visas i bilden nedan.

1) Tryck på "tangenten för att justera det tredje siffrans värde som numret på fjärrkontrollen". Värdeområdet är 1-5, vilket motsvarar 5 fjärrkontroller. 2) Välj numret på fjärrkontrollen, tryck på en knapp på fjärrkontrollen vid kommen, maskinkoden framgångsrikt och lämna kodtillståndet. 3) Tryck kort på " "tangenten för att avsluta fjärrkontrollens kodmatchning.

*Fjärrkontrollkrav: frekvensband 433MHz, 24 bitars kod. Avlägsen kontrollfunktion är valfri funktion, ange om du behöver beställa.

6. Fellarm

Displayen är som visas i figuren nedan. Motsvarande

felsymbolen blinkar och motsvarande ikon för den felaktiga

enheten blinkar. De visade uppgifterna är felkoden. Vänligen hänvisa till feltabellen för dess innebörd.

*Symboler för tändstift, oljepump, fläkt, sensor, strömförsörjning, etc.

Blinkande indikerar att motsvarande enhet är felaktig.

Feltabell

Fel	Orsak till felkoda	lösningar
E-2	Strömförsörjning spänningsområde	Normalt område: 24V (18-32V), 12V (9-16V). Kontrollera om batteriet aller generatorn ar normal a och om säkringen öldras.
E-3	Tändstift fel	1) Kontrollera om tändningskontakten ar söse erller sö arträden kortsluten till huset.2) Upptäck om tändstiftet ar skadat.
E-4	Oljepumpfel	Kontrollera für skador, lossning, oxidation, kortslutng ut och brytning av oljepumpansluttingar och ansluttingar aktörer
E-5	Högtemperaturlarm (intag >50°C; fall >230 C)	1) Kontrollera om värmekanalen ar fri.2) Kontrollera om fläkten fungerar som den sca.3) Kontrollera om temperaturgivaren ar normaI.
E-6	Flåktens fel	1) Kontrollera om pumphjulet har fastnat.2) Kontrollera om anslutningspluggen ar sös.3) För stort gap mellan magneten på vindturbinen och Hallsensor på Kontroller.4) Om ledningen ar kortsluten eller öppenläckage av motor.
E-8	Flamma ut	1. Kontrollera om det finns oljebrist, lög temperature fast ning av olja, blockering av oljeledning och blockering av oljepumpen.2. Kontrollera om insugs- och avgaskanalerna ar avblockerad.3. Kontrollera om huset temperaturgivareär i full kontaktmed huset och om trycketvåren ar stark.
	Misslyckade stkonst upp	1) Skaltemperaturen ar for hög forr att bläsacooling skal i 3 minuter after start.2) Det ar mycket vit rök i avgasretret
		s.2.1) Kontrollera att filtret bredvid tändstiftet Årren och inte rengjord eller utbytt.2.2) Kontrollera om brändsinsprutningen År effektiv2.3) Kontrollera om tändstiftet Åldras.2.4) Är frigången for den interna vindturbinen ocksåstor?3) En liters mängd vit rök erller ingen rök inavgaserna.3.1) Kontrollera om det finns oljebrist, frusen aller blockeradrörledningar.3.2) Kontrollera om pumpen har fastnat uller År skadaded och pumpen År kraftlös att Pumpa.3.3) Kontrollera om insugs- och avgaspassagenforbränningen År带走ndrad.3.4) Kontrollera om tändstiftet År skadat3.5) Är spelet for det inre vindhjulet ocksåstor.4) tändningen År normal men tändningsfelet År detfortfarande rapporterad.Kontrollera om huset temperatur sensorn År fullkontakt med huset, om trycket spri ng År stark, oavsett om sensorn År normal.
E-9	Sensorfel	Om temperatursensors nks kontakteroch kontakter skadade uller lossnade,Är oavsett om sensorn År skadaged eller inte.

Användningskod

1. Det är förbjudet att använda i hög luftfuktighet, ledande damm, brandfarliga och explosiva gaser, damm, material, frätande media, starkt ljus, stark magnetism, högspännings- och högströmsutrustning i närheten.
2. Spänningsområdet för strömförsörjningen: DC24V-regulatorn är lämplig för (19-32)V; DC12V-kontroller är lämpliga för (9-16)V; olika spänningsregulatorer är inte universella, och det är förbjudet att använda utöver det tillämpliga spänningsområdet.
3. 5KW-styrenheten måste användas på 5KW-organismen; 2KW-kontrollern måste användas på 2KW-organismen.
4. Om styrenheten eller den externa enheten är skadad måste den ersättas av

1. Det är förbjudet att öppna kontrollpanelen privat.
2. Utrustning måste installeras strikt och måste användas under säkra förhållanden.
3. Företaget ansvarar inte för den registeransvariges förlust och ansvar på grund av felanslutningskortslutning och skador på externa enheter och linjer.
4. Vid hög temperatur på kroppen kan fläkten inte fungera, så det måste kylas snabbt för att kroppen ska få sin temperatur. Kylluft injiceras från förbränningsinloppet för att göra kroppstemperaturen mindre än 100 °C. Förhindra hög temperatur från brinnande delar eller orsaka brand.
5. Vårt företag är inte ansvarigt för någon förlust eller ansvar som orsakas av underlåtenhet att komma in, stanna och använda enligt artikel 1 till 6.

Tillverkare: Shanghai Xinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD.

1 ROKEVA STREET EASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd.

Teknisk support och e-garanticertifikat
