GEBRUIKSAANWIJZING XMZ-D1 Vevor
Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.
VEVOR®
TOUGH TOOLS, HALF PRICE

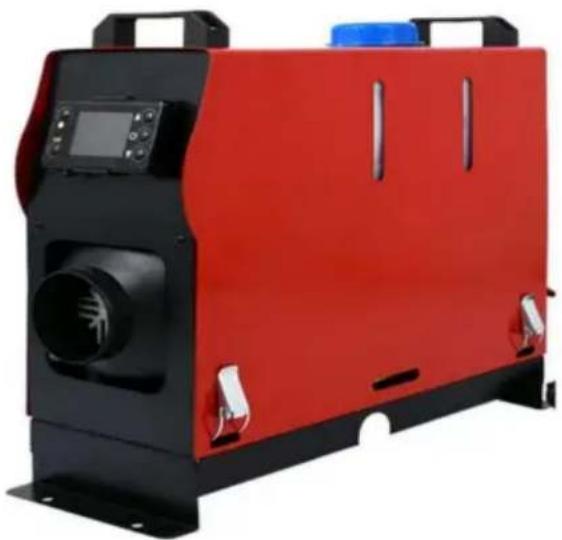

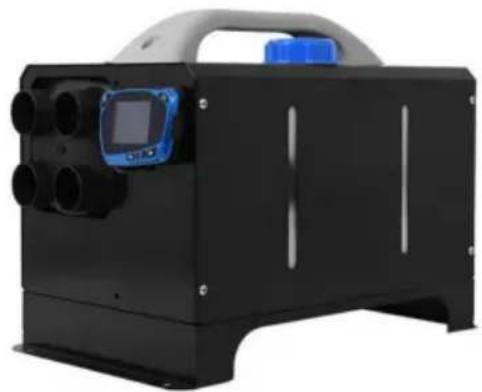

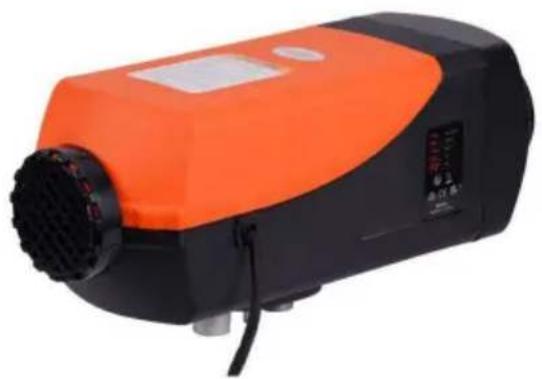

DIESELVERWARMING



Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:
Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van deze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.
| Symbool | Symbool Beschrijving |
| Waarschuwing: Om het risico op letsel te verminderen,要去 de gebruiker de Lees de gebruiksaanwijzing zorgvuldig door. | |
| Dit symbool,geplaatst voor een veiligheidsopmerking,geeft een soort van voorzorg,waarschuwing of gevaar. Het negeren van deze waarschuwing kan leiden tot een ongeval. Om het risico op letsel,brand of elektrocutie,volg algtd de aanbevelingen hieronder weergegeven. | |
| CORRECTE VERWIJDERING: Dit product is onderworpen aan de bepalingen van Europese richtlijn 2012/19/EG.Het symbool met een wheelie Doorgestreepte bak geeft aan dat het product apart要去 worden afgevoerd afvalinzameling in de Europese Unie.Dit geldt voor de product en alle accessoires die met dit symbool zichn gemickeerd.Producten Als zodenig gemickeerd, mag u het Niet met het normale huishoudelijkke afval weglooien.afval,maar要去 maar een inzamelpunt voor recycling worden gebracht elektrische en elektronische apparaten. | |
| Waarschuwing: Giftig materiaal.Zorg ervoor dat u Niet in de buurt komt contact met giftige stoffen. | |
| Waarschuwing: Brandbaar materiaal.Zorg ervoor dat u geen brand veroorzaakt. brand door het ontsteken van brandbaar materiaal. |
VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij deze dieselkachel worden geleverd. Het niet opvolgen van alle vermelde instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel.
- De volgende maatregelen worden niet genomen:
Het belangrijke onderdeel van de dieselkachel niet vervangen. Zonder
toestemming reserveonderdelen van andere fabrikanten gebruiken. De instructies en handleiding niet opvolgen tijdens de installatie of bediening.
- Sta alleen toe dat originele bevestigings- en reserveonderdelen worden gebruikt tijdens de installatie en het onderhoud.
- De verwarmingstoestellen mogen niet worden gebruikt op plaatsen waar ze ontvlambare dampen kunnen vormen.
of stof, bijvoorbeeld:
Brandstofdepot
Koolstofopslagplaats
Houtopslagplaats
Graanschuur en soortgelijke locaties
Diesel-/benzinetankstation
En blijf uit de buurt van brandstoftanks, compressietanks, brandblussers, kleding of andere brandbare voorwerpen.
- Gebruik geen sigarettenaansteker om op te starten.
- Gebruik de kachel niet in gesloten en/of ongeventileerde ruimtes.
- Tijdens het tanken dienen de verwarmingstoestellen uitgeschakeld te zijn.
- Schakel de stroom niet uit terwijl het apparaat in werking is.
- Als er brandstof lekt of weglekt uit het brandstofsysteem van de kachels, neem dan contact op met VEVOR voor reparatie.
- Plaats de uitlaat aan de buitenkant om te voorkomen dat er uitlaatgassen binnendringen.

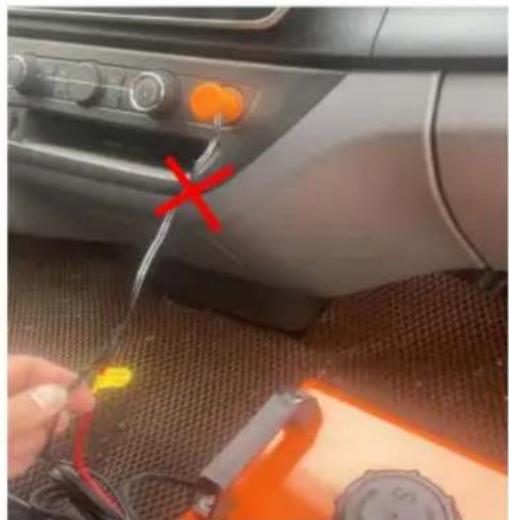

- Tijdens het werk is het verboden om de elektriciteit rechtstreeks van de machine af te sluiten. De verwarming uitschakelen.
- Dicht alle openingen tussen de montageplaat en de carrosserie af.
- De machine stopt met verwarmen na oververhittingsbeveiliging. Doe dit alstublieft niet uitschakelen. Nadat de machine op natuurlijke wijze is afgekoeld en uitgeschakeld, kan deze opnieuw gestart worden.
- Nadat u het apparaat hebt uitgeschakeld, mag u de stroom niet meteen loskoppelen. Het duurt 3-5 minuten voordat de machine helemaal stopt met werken.
- Nadat u het apparaat 3-5 minuten hebt aangezet, zal het normaal werken en opwarmen.
Even geduld a.u.b. 15. Wanneer de kachel net is gestart, is de stroom relatief hoog, dus een adapter met een spanning van 12V en een stroomsterkte van 15A of meer is vereist voor de stroomvoorziening. 16. Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis als zij toezicht of instructie hebben gekregen over het veilig gebruiken van het apparaat en het begrijpen van de gevaren betrokken. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruik Onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.
17. WAARSCHUWING: Brandbaar materiaal

Tijdens de installatie, het gebruik, de service en de verwijdering van het apparaat, dient u:
Let op dat er geen brandbare stoffen in de buurt van de
uitlaatpijp. De temperatuur van de uitlaatpijp is erg hoog als deze
werkt. Zorg ervoor dat er geen brand ontstaat door ontvlambaar materiaal aan te steken.
18. WAARSCHUWING: Giftig materiaal
- Installeer tijdens de installatie/het gebruik, de service en de verwijdering van het apparaat de volgende instructies:

het apparaat met ruimte voor ventilatie om koolmonoxide te voorkomen vergiftiging. Plaats de uitlaatopening buiten om te voorkomen dat uitlaatgassen binnendringen.
BEWAAR DEZE INSTRUCTIES
FCC-INFORMATIE
LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij die verantwoordelijk is voor naleving zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.
Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:
1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.
Let op: Dit product is getest en voldoet aan de limieten voor een
digitaal apparaat van klasse B volgens Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.
Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan het schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat
interferentie niet zal optreden in een bepaalde installatie. Als dit product wel schadelijke interferentie met de radio- of televisieontvangst veroorzaakt, die kan worden vastgesteld door
het product uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen het probleem te verhelpen.
door een of meer van de volgende maatregelen.
Heroriënteer of verplaats de ontvangstantenne. Vergroot
de afstand tussen het product en de ontvanger. Sluit het product aan op een
stopcontact op een ander circuit dan dat waarop het product is aangesloten.
ontvanger is aangesloten.
Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

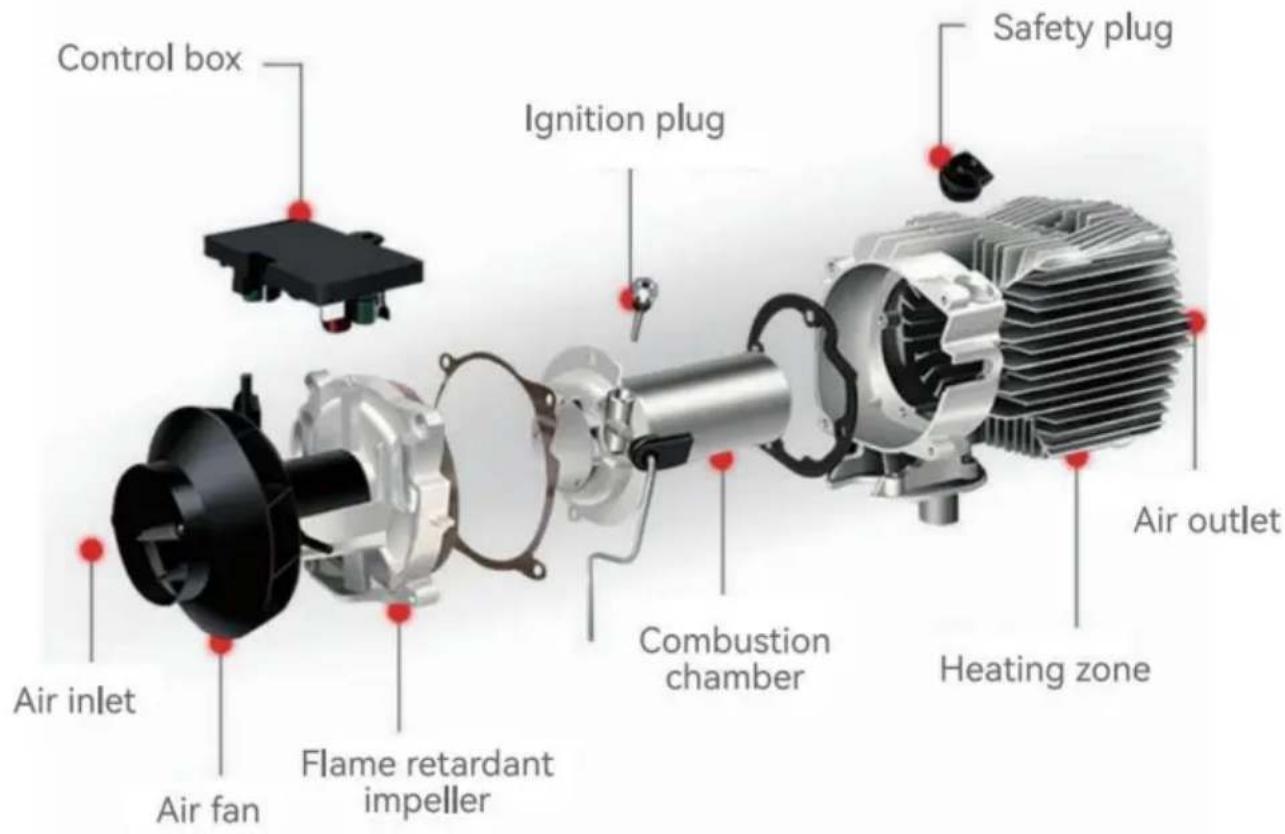

INTERNE STRUCTUUR

INSTALLATIEPOSITIE

- Onder de beenruimte van de bijrijder.
- Op de vloer van de cabine.
- Rugleuning van de bestuurdersstoel.
- In de gereedschapskist.

- Voor de passagiersstoel.
- Tussen de bestuurdersstoel en de passagiersstoel. 3. 3 & 4 onder de container.
- In de kofferbak.

De verwarming is hoofdzakelijk in de passagiersruimte geïnstalleerd, kamer of bagageruimte van het voertuig. Als het niet kan worden geïnstalleerd, bevestig de kachel onder de onderkant van het voertuig, maar wees voorzichtig met spatten.

- Op de bestuurdersstoel.
- Op de achterwand van de cabine.
- In de beschermingsdoos.

Het wordt aanbevolen om hoogwaardige dieselbrandstof te gebruiken bij het bijtanken van de dieselkachel. Andere soorten brandstoffen, zoals kerosine, plantaardige olie, benzine, afvalolie, enz. kunnen niet
worden gebruikt. Anders kan de kachel een onaangename geur hebben en storingen tijdens de werking.

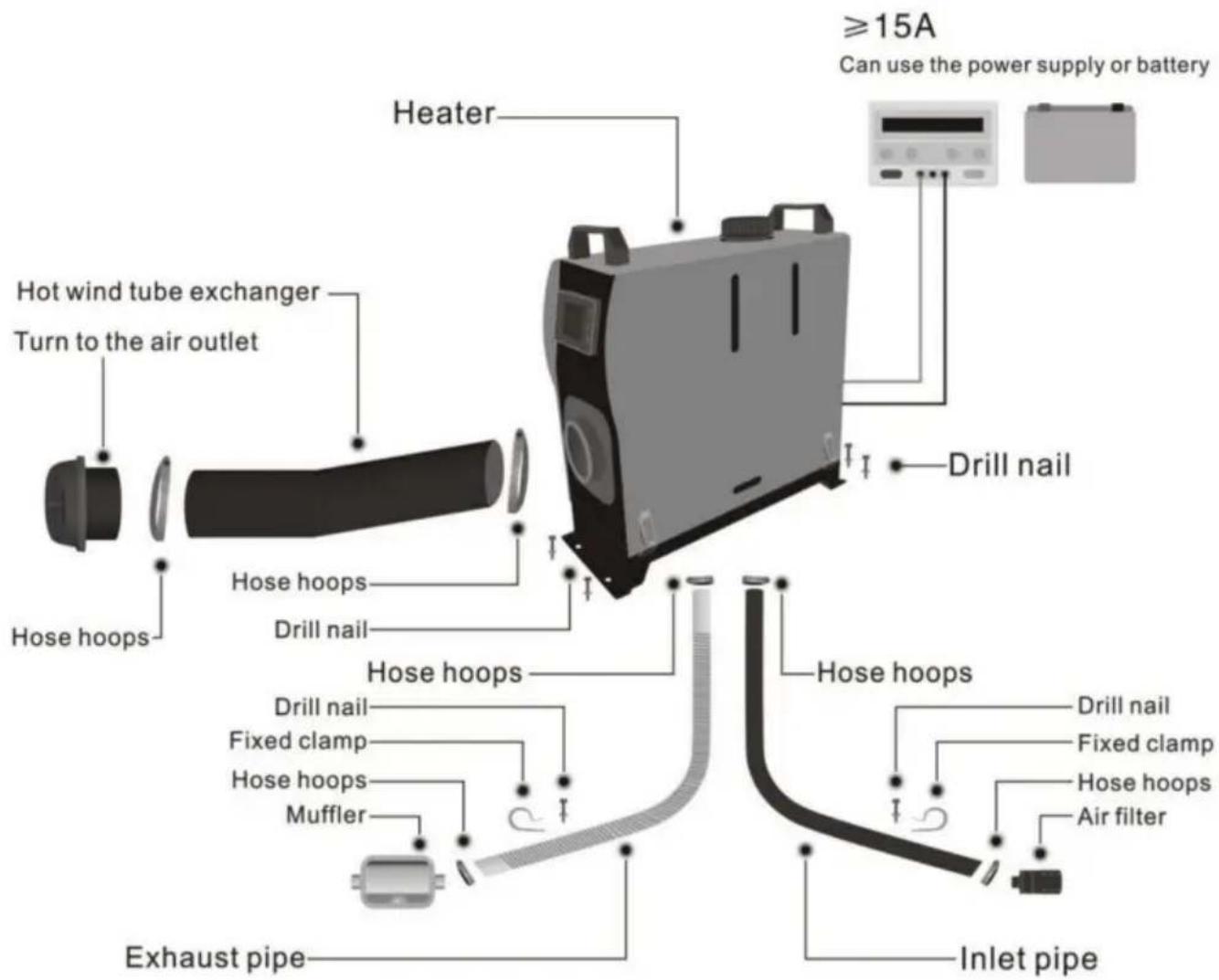

MODEL
| Serie Model | ZM-1 | ZM-1 | ZM-2 | ZM-3 | ZM-4 | ZM-5 |
| Product Model | ZM5011 ZM5012 ZM2001 ZM2003 ZM5014 | ZM5003 | ZM5002 ZM5013 ZM8001 ZM5008 | ZM2002 ZM5001 ZM5005 ZM5007 ZM8002 ZM8003 ZM8004 ZM8005 | ZM5004 ZM5006 ZM5009 ZM5010 ZM3001 | ZM5015 |
| Verschijnen omhoog | ||||||
| Stroom ZWH | 2/5/8KW 5KW 2/5/8KW 2/5/8KW 2/5/8KW 2/5/8KW | |||||
| Verwarming medium | Lucht | Lucht | Lucht | Lucht | Lucht | Lucht |
| Brandstof | Diesel | Diesel | Diesel | Diesel | Diesel | Diesel |
| Vermogens | 12V/40W 24V/80W 12V/40W 12V/40W 12V/40W 12V/40W | |||||
PAKLIJST
| Model | ZM-1 | ZM-2 | |
| Hoofdmotor | 1 | 1 | |
| Inlaatpijp | 1 | 1 | |
| Uitlaatpijp | 1 | 1 | |
| Blaaspijp | 1 | 2 | |
| Luchtuitlaatbuisklem | 2 | 4 | |
| Afstandsbediening | 1 | 1 | |
| Geluidemper met 1 bevestigingsstuk en 2 schroeven | 1 | 1 | |
| Blaaspijpklem | 4 | 4 | |
| Klem | 3 | 2 | |
| Buisklem | 2 | 2 | |
| Luchtfilterelement | 1 | 1 | |
| Moer | 6 | 6 | |
| De schroef voor de slotvangst | 6 | 6 | |
| Machinebevestigingsschroeven | 1 | 1 | |
| Oliepijp | 1 | 1 | |
| Vloeibaar kristal schakelaar | 1 | 1 | |
| Roterende blaaspijp | 1 | 2 | |
| Stroomkabel | 1 | 1 | |
| Olieffilter | 1 | 1 | |
| Brandstofpompantel met schroef | 1 | 1 | |
| Lintje | 12 | 12 | |
| Olieleidingklem | 12 | 12 | |
| Brandstoftank | 1 | 1 | |
| Olietank accessoires | 1 | 1 | |
| Machine bevestigingsstuk | 1 | 1 | |
| Brandstofpomp | 1 | 1 | |
| Gebruiksaanwijzing | 1 | 1 | |
| Geluidemper Accessoires | 1 | 1 |
PAKLIJST
| Model | ZM-3 ZM-4/ZM-5 | ||
| Hoofdmotor | 1 | 1 | |
| Inlaatpijp | 1 | 1 | |
| Uitlaatpijp | 1 | 1 | |
| Blaaspijp | 1 | 2 | |
| Luchtuitlaatbuisklem | 2 | 4 | |
| Afstandsbediening | 1 | 1 | |
| Geluidemper met 1 bevestigingsstuk en 2 schroeven | 1 | 1 | |
| Blaaspijpklem | 4 | 4 | |
| Buisklem | 2 | 2 | |
| Luchtfilterelement | 1 | 1 |
| De schroef voor het slotvangst | †† | 6 |
| Vloeijaar kristal schakelaar | of | 1 |
| Roterende blaasijp | 1 | |
| Gebruiksaanwijzing | 1 | |
| Uitlaat accessoires | 1 |

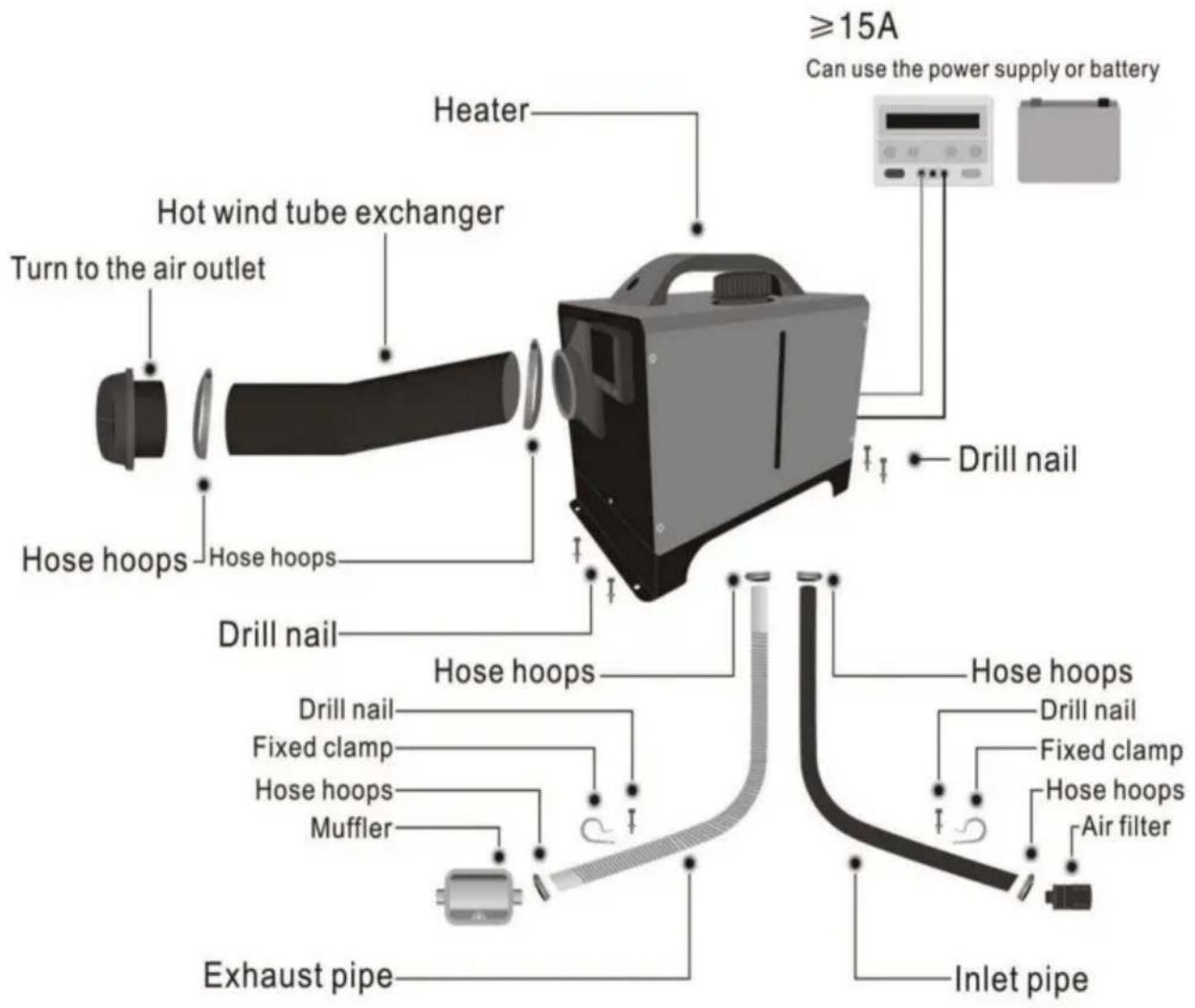

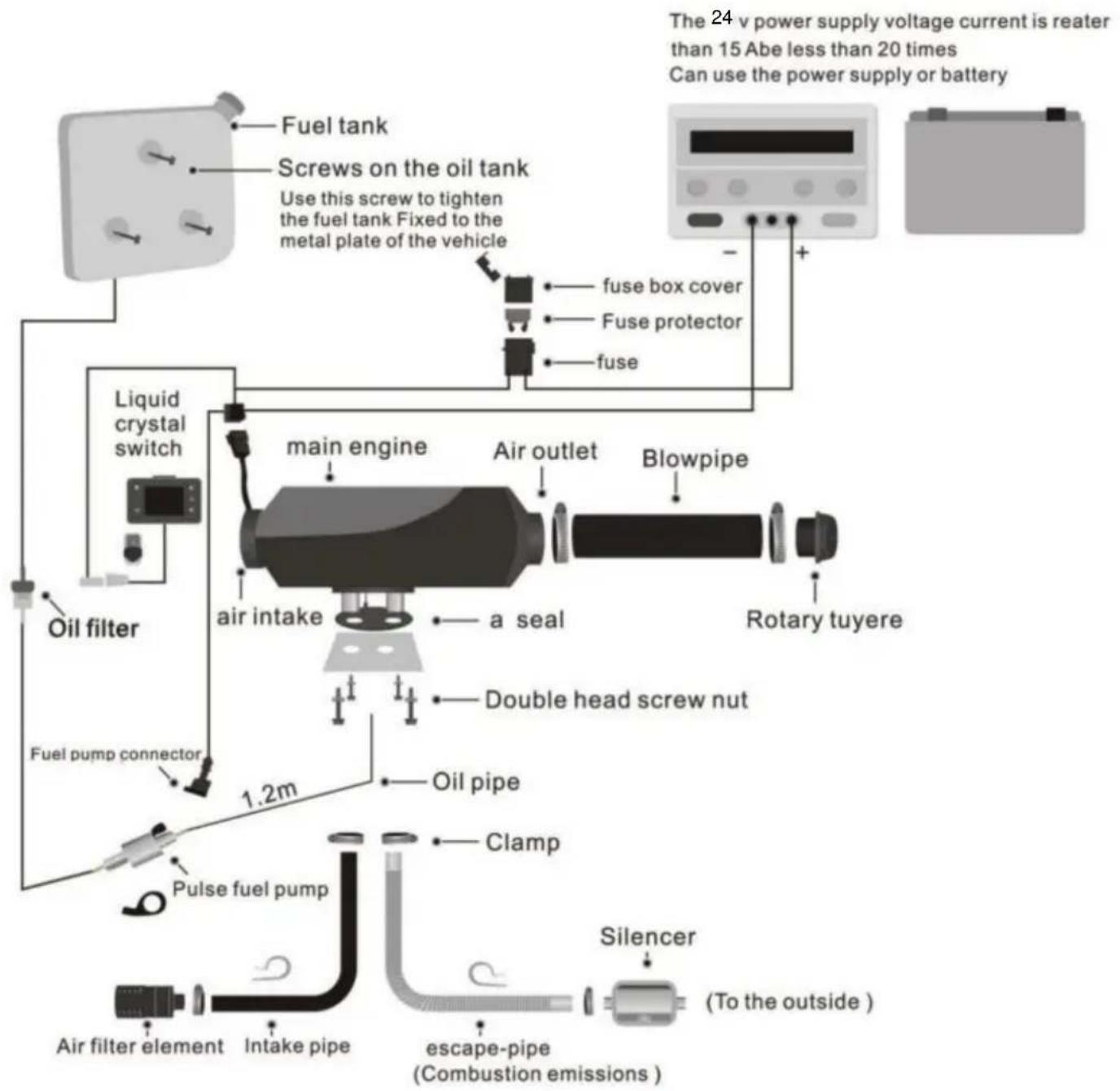

INSTALLATIE VAN BRANDSTOFTANK EN SPUITMOND
Splijtmachine
Volg het volgende diagram strikt om onvermijdelijke verliezen te voorkomen veroorzaakt door olielekkage tijdens gebruik:

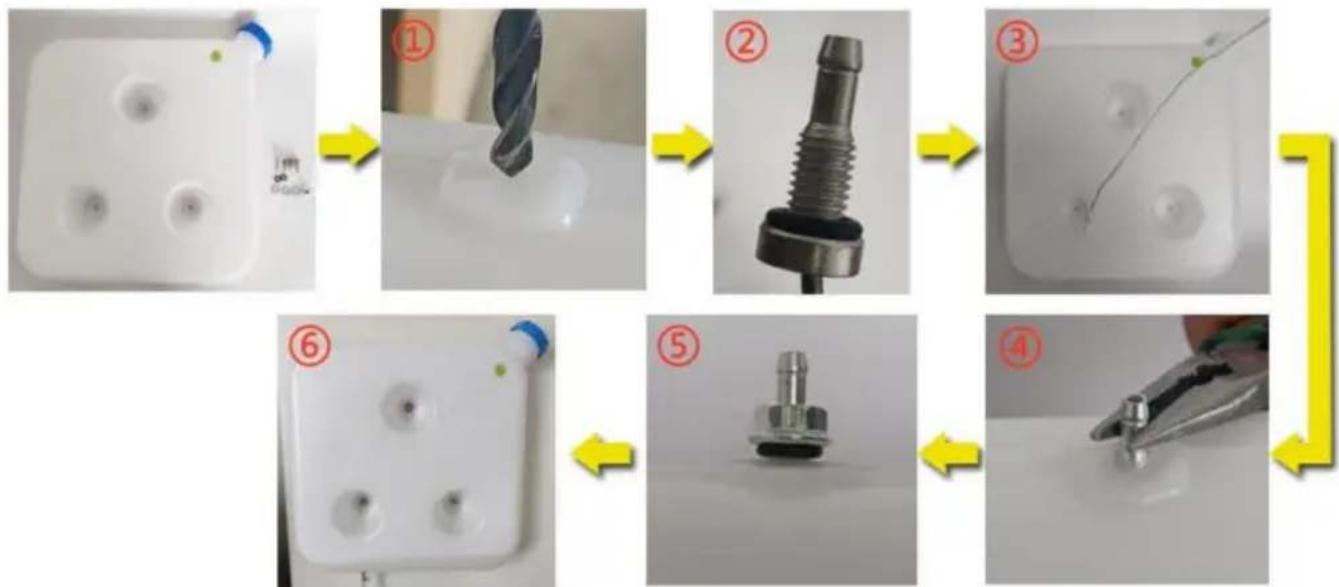

Boor gaten met een 7,5 mm boor op de uitstekende positie van de brandstoftank. Bedek het mondstuk van de brandstoftank met een pakking.
Bevestig het mondstuk van de brandstoftank met ijzerdraad en rijg het in de pons positie langs de brandstoftankopening.
Draai de puntige tang om het brandstoftankmondstuk te verwijden.
Plaats ringen en moeren voor borging.
De drie installatiegaten van de brandstoftank worden vastgezet met bouten en ringen, en de installatie is voltooid.

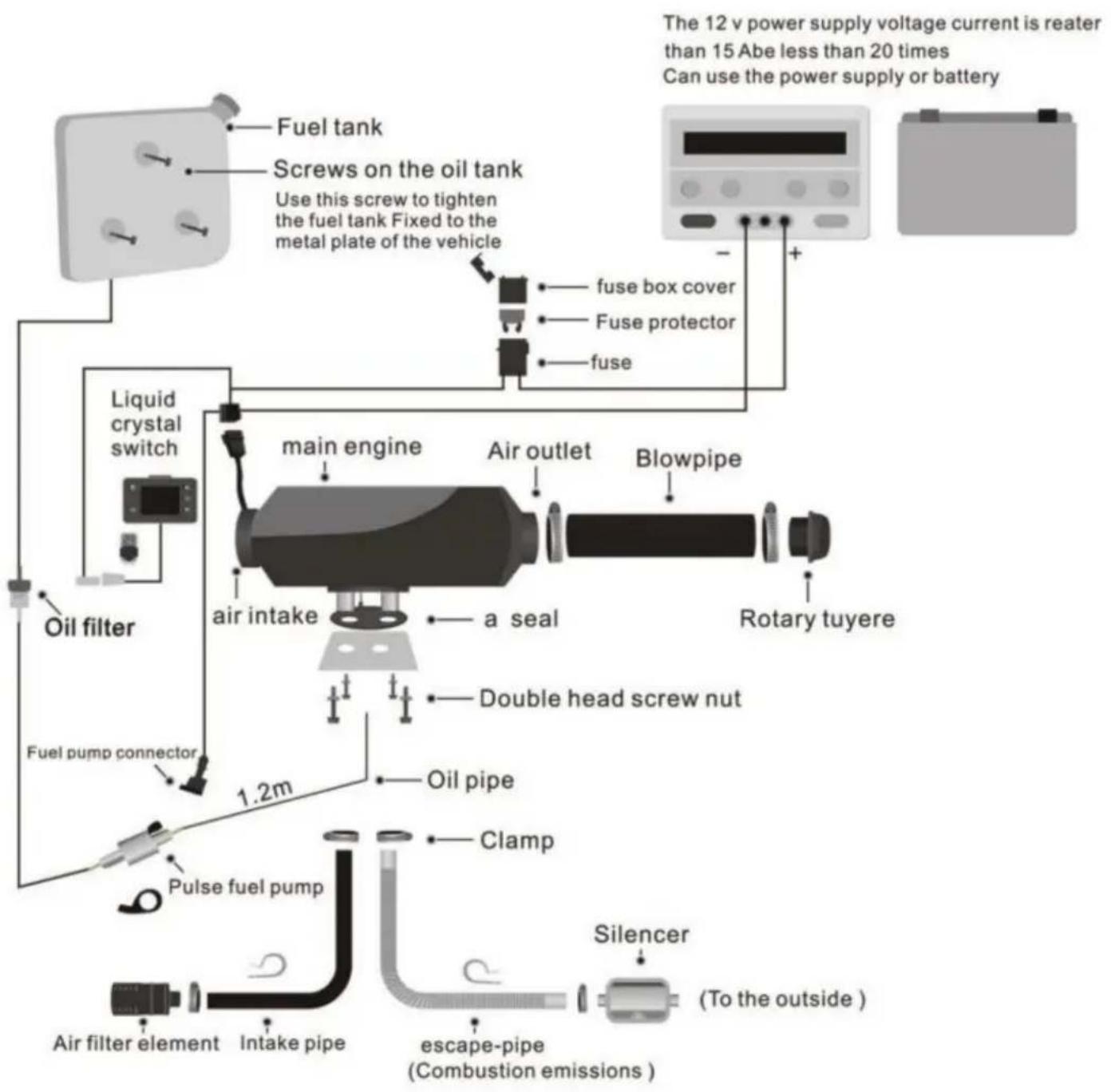

Schema voor installatie van brandstoftank
Raadpleeg het onderstaande installatieschema en lees de voorzorgsmaatregelen zorgvuldig door bij het installeren of gebruiken van:

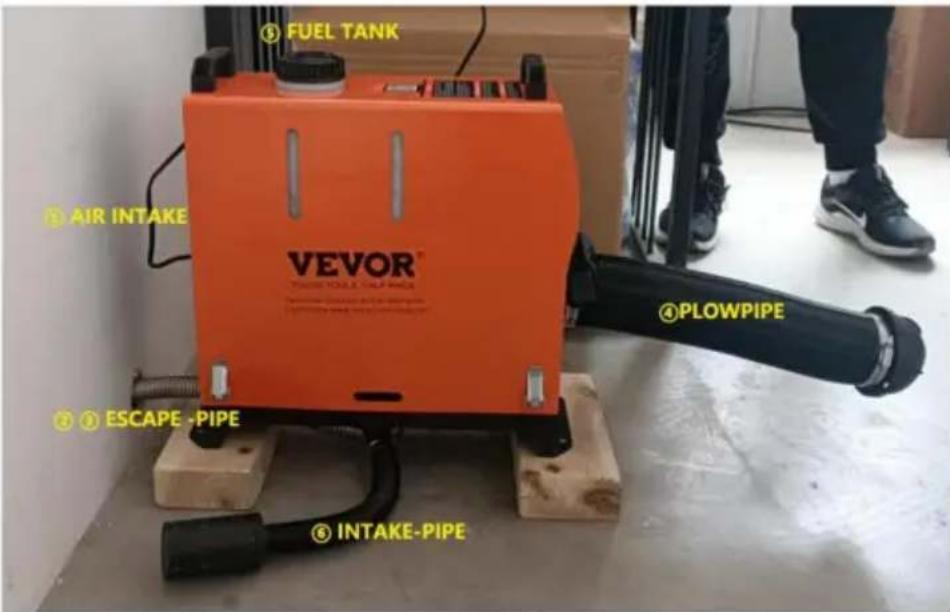

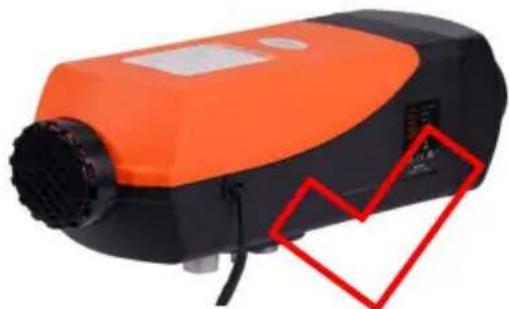

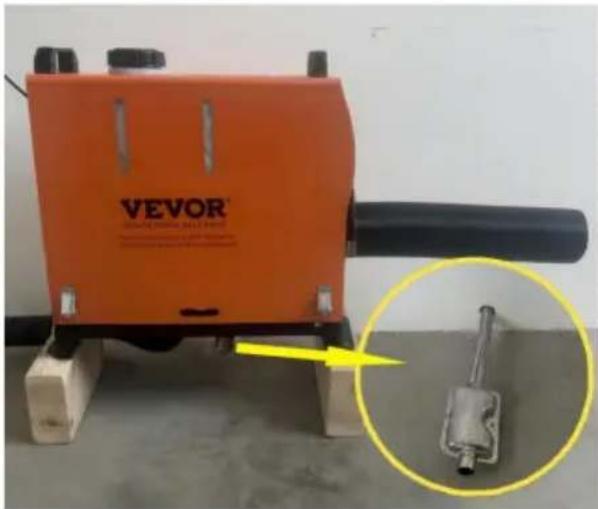

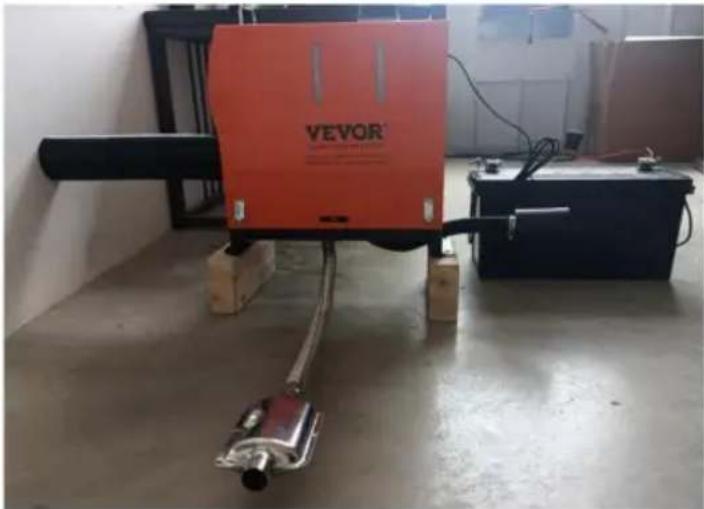

1. Geen zelf-installatie:
Zij-installatie van de dieselkachel zal resulteren in olielekken in de machine na een periode van gebruik, wat een grotere hoeveelheid rook en koolmonoxidevergiftiging produceert. Laat tijdens de installatie een ruimte van 10 cm rond de kachel om een goede ventilatie te garanderen.
Als u de verwarming in een gebouw installeert:
① Met de kachel binnen geplaatst: Maak gaten in de muur zodat de uitlaatpijp buiten kan worden geplaatst. Let op dat u de uitlaatpijp isoleert, want deze kan erg heet worden en brand veroorzaken. ② Wanneer de kachel buiten staat: Het is noodzakelijk om de uitlaatpijp te verlengen om te voorkomen dat de uitlaatgassen via de achterste ventilator van de kachel het gebouw in worden gezogen, wat kan leiden tot koolmonoxidevergiftiging.

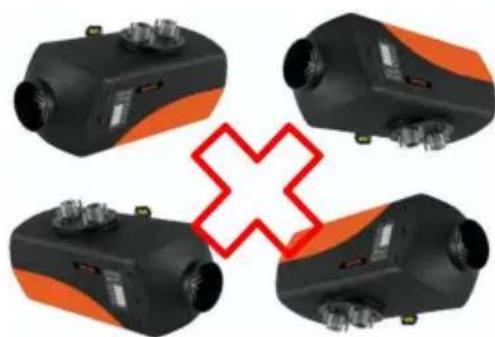

(3) Onjuiste installatierichting
Juiste installatie
Als u de kachel in een gebouw installeert: Als de kachel binnen is geplaatst: Maak gaten in de muur zodat de uitlaatpijp buiten kan worden geplaatst. Let op dat u de uitlaatpijp isoleert, want deze kan erg heet worden en brand veroorzaken. Als de kachel buiten is geplaatst: Het is noodzakelijk om de uitlaatpijp te verlengen om te voorkomen dat de uitlaatgassen via de achterste ventilatorpositie van de kachel het gebouw in worden gezogen, wat kan leiden tot koolmonoxidevergiftiging.
Binneninstallatie
Buiteninstallatie diagram
(afzuigbuizen van houten vloeren moeten worden beschermd)
Installatiepositie en Voorzorgsmaatregelen
Reserveer een opening van 4 inch tussen de luchtinlaat voor een onbelemmerde luchtinlaat.
Houd de onderste uitlaatpijp op een afstand van 2 inch van de grond en voorkom brand als de temperatuur van de uitlaatpijp hoog is; Buig de uitlaatpijp niet te veel,
omdat dit een ongelijkmatige uitlaatstroom kan veroorzaken; Het luchtuitlaatkanaal is niet te lang en
meerdere bochten kunnen ervoor zorgen dat de warmte niet kan worden afgevoerd, wat resulteert in een storing met hoge temperatuur; Laat bij het bijvullen van de brandstoftank geen brandstof
op de behuizing stromen, omdat dit langs de binnenkant van de machine waar de positie van de uitlaatpijp is, zal stromen, wat rook veroorzaakt.
Vul het oliepeil bij bij de brandstoftankpoort; blokkeer
de inlaatbuis niet, want hierdoor komt er onvoldoende zuurstof en werkt de verwarming niet;

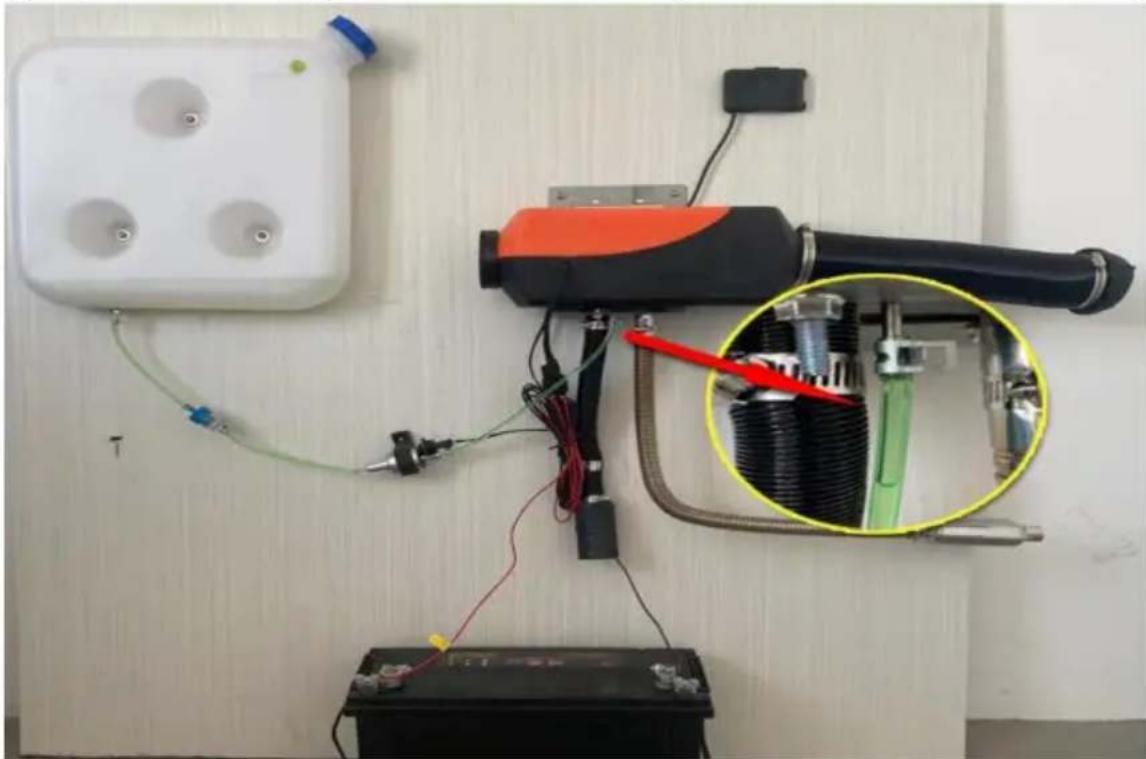

Voorzorgsmaatregelen voor de installatie - schematisch diagram

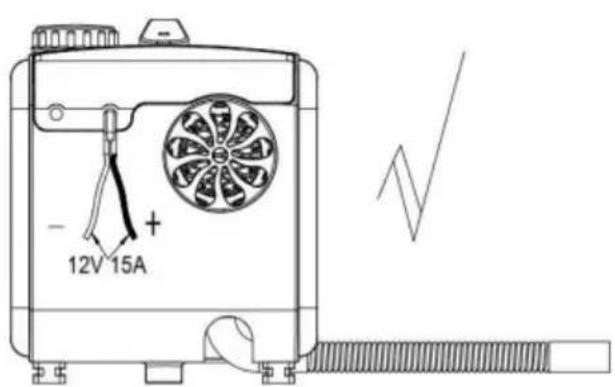

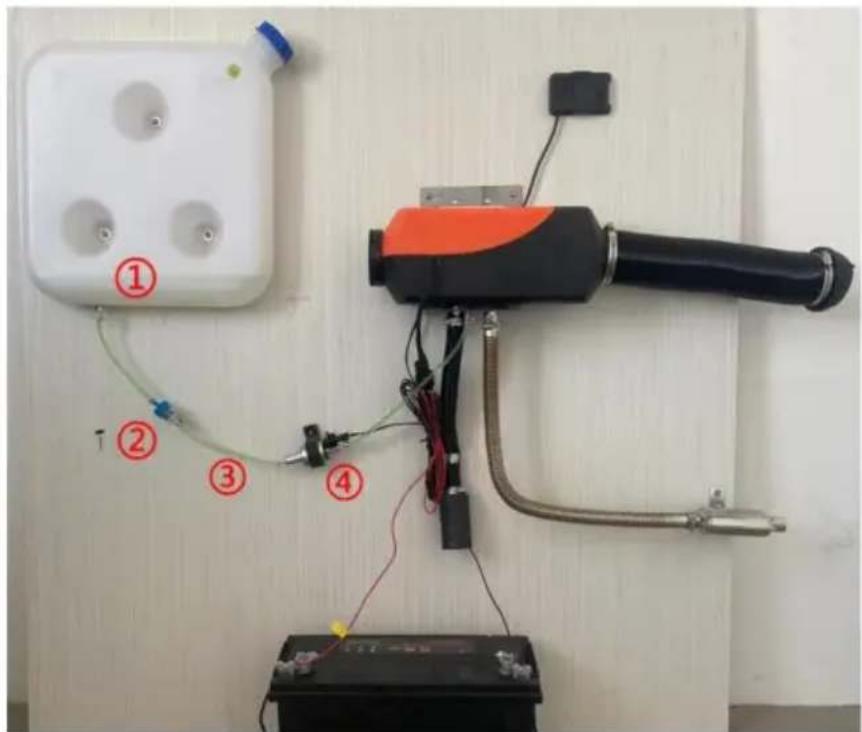

2. Voorzorgsmaatregelen voor de stroomvoorziening:
De voeding voor de dieselkachel moet voldoen aan de volgende vereisten: Voltage: 12V; Stroom: 20A, hetzij van een directe stroombron of een batterij. Laad de batterij niet op tijdens het gebruik van de kachel wanneer deze wordt gevoed door een batterij, want onvoldoende stroom kan tot storingen leiden. Zorg voor een stevige en veilige verbinding met de batterij. Het gebruik van klemmen voor fixatie kan leiden tot slecht contact.

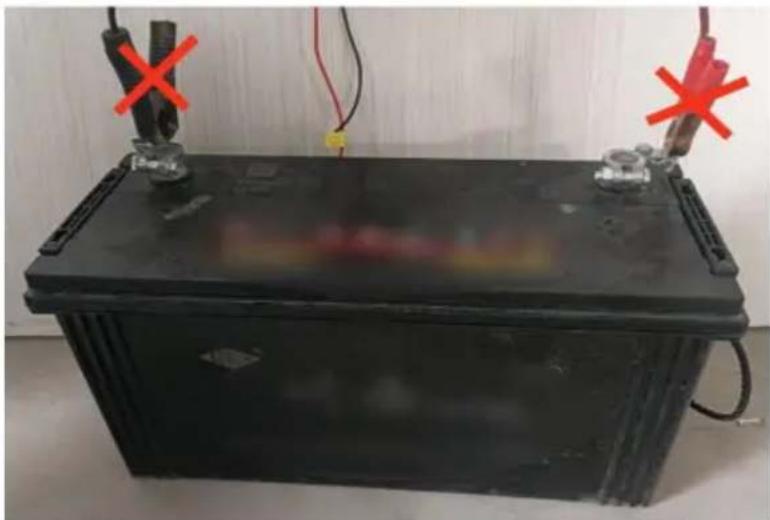

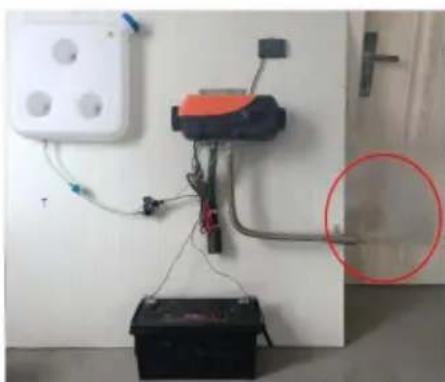

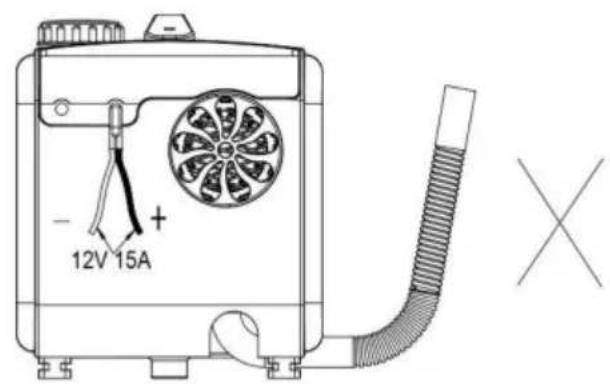

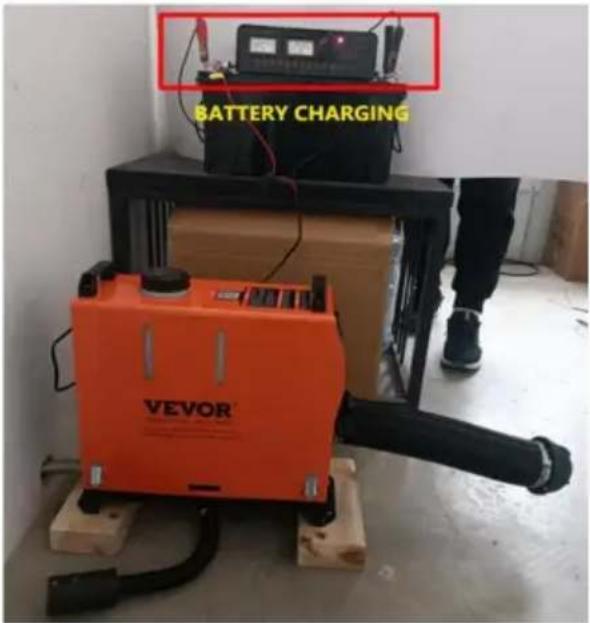

- Gebruik de kachel niet tijdens het opladen van de batterij. 2. De stroom is laag en het werkt niet.

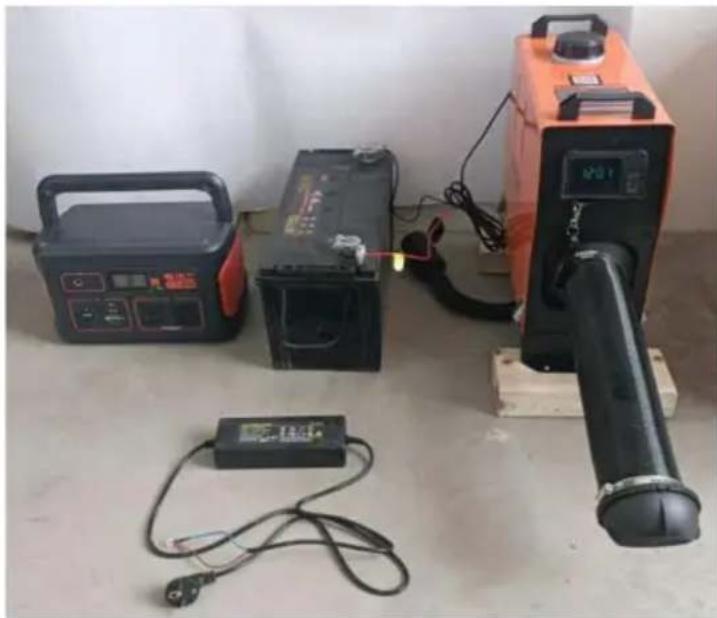

Stel voor om energieopslag, batterijen en adapters te gebruiken voor de stroomvoorziening

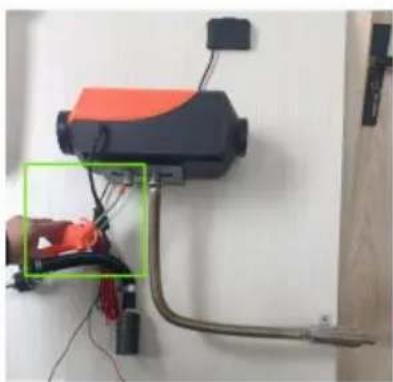

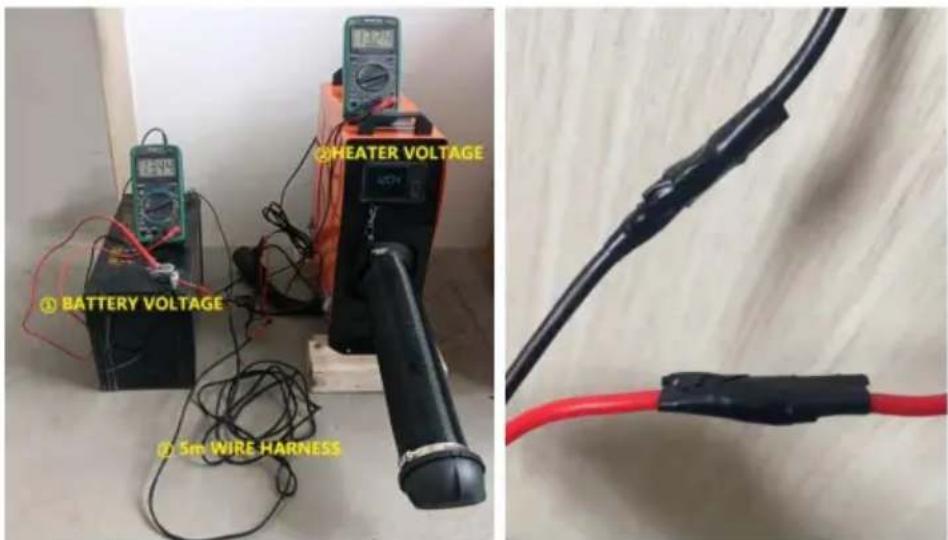

Wanneer u de stroomkabel voor de dieselkachel verlengt, moet de draaddiameter >2y zijn. Het gebruik van een dunne draad kan leiden tot onvoldoende stroom, waardoor de kachel niet werkt. Gebruik na het aansluiten isolatietape om de verbinding te beschermen en elektrische lekkage te voorkomen, wat tot brand kan leiden.

Schakel de stroom niet uit wanneer de dieselkachel op hoge temperaturen werkt. Dit kan een terugslag veroorzaken door de hoge temperaturen. Herhaaldelijk dit doen kan permanente schade veroorzaken. Oplossingen:
- Als de stroom uitvalt en u de kachel direct weer aanzet: Wacht tot de interne warmte van de kachel volledig is verdwenen voordat u de kachel weer inschakelt voor normaal gebruik.
- Als de kachel lange tijd aanstaat na een stroomstoring: Onvolledige verbranding binnenin kan een grote hoeveelheid rook produceren. Wacht tot de rook is opgetrokken, dan start de kachel automatisch en werkt normaal.

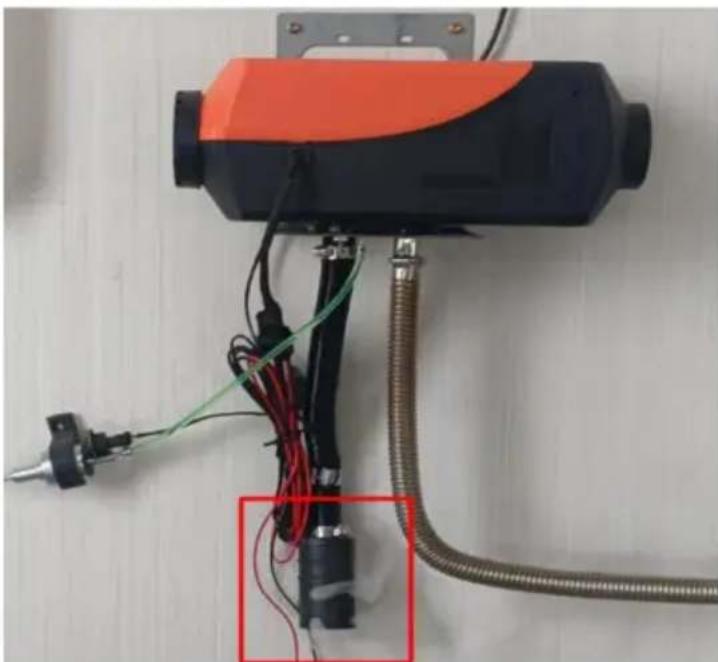

Abnormale stroomuitval en rook uit de inlaatbuis 3. Nadat de kachel is geïnstalleerd, moet u handmatig olie pompen voordat u deze inschakelt:
De brandstofleiding van de kachel is lang. Voordat u de kachel voor het eerst start, pomp handmatig olie naar de brandstofinlaat. Anders neemt de kachel het over wanneer deze wordt ingeschakeld - 13 -
30 minuten om de brandstof te detecteren (gedurende deze tijd zal het continu controleren op het brandstofsignaal). Zodra de ontstekingsbougie de brandstof detecteert, zal ze ontbranden en opwarmen.

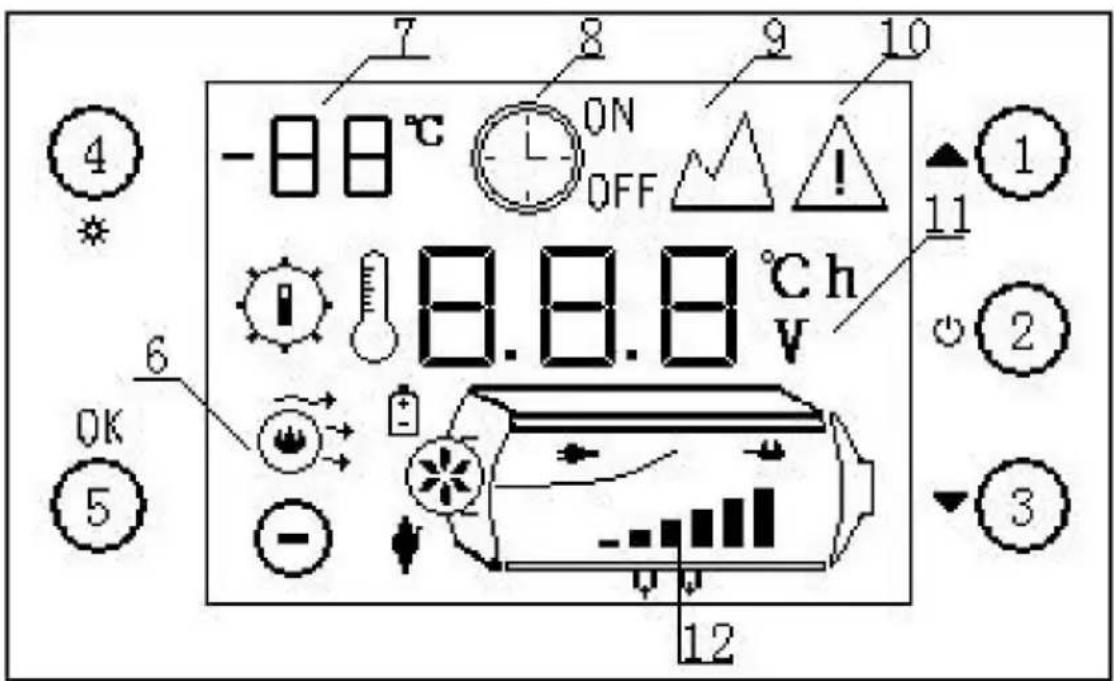

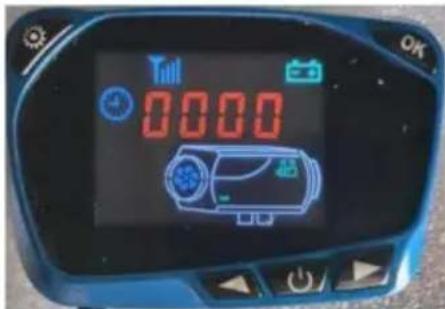

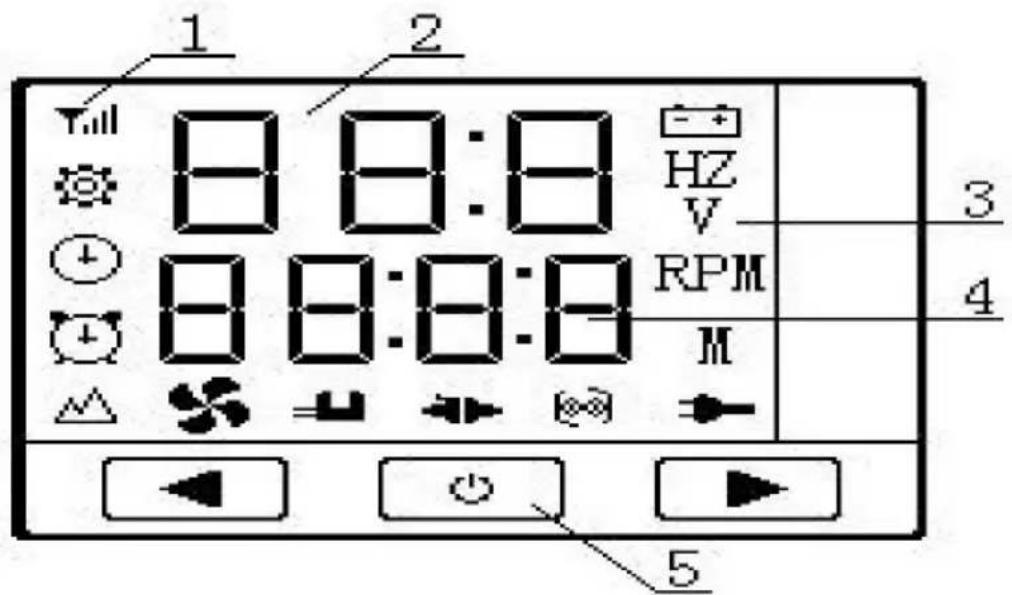

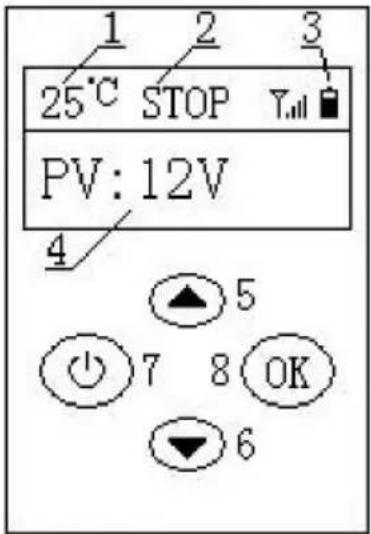

Raadpleeg de gebruikershandleiding van de LCD-schakelaar voor gedetailleerde instructies over handmatig brandstofpompen.

De eerste werkzaamheden vereisen het handmatig pompen van olie naar de positie die in het diagram is aangegeven en het opstarten.
Wanneer u handmatig brandstof pompt, pompt u net tot aan de brandstofinlaat. Te veel pompen kan ertoe leiden dat de kachel een grote hoeveelheid witte rook afgeeft. Snelle oplossing: maak de brandstofleiding los, zet de kachel aan en laat deze vanzelf stoppen, en start hem dan opnieuw.
Herhaal dit proces totdat er geen rook meer vrijkomt. Sluit de brandstofleiding weer aan en zet de kachel aan om de normale werking te hervatten.
Blaas na het starten van de dieselkachel continu lucht in de luchtpijp met behulp van een luchtpomp of een hogesnelheidsblazer totdat de kachel start en normaal functioneert. Als er witte rook verschijnt na een tijdje werken: Dit geeft aan dat het verstuivingsnet verstopt is. Verwijder de ontstekingsbougie, haal het verstuivingsnet eruit, maak het oppervlak schoon of vervang het door een nieuw exemplaar.



Overmatige pompolie produceert witte rook.
Blaas het luchtpistool naar de inlaatpijp - 14 - om de verbranding te bevorderen.
Verwijder de olieleiding en plaats deze terug nadat deze normaal is.
Oliecircuitstoring, zoals E4/E8/E10-foutcode, geeft aan dat er geen olieverwarmer of warmte in de machine zit. De volgende stappen moeten worden gevolgd voor probleemoplossing:
Is er een tekort aan olie in de brandstoftank?
Is het oliefilter verstopt?
Is er een bocht in de olieleiding waardoor de olie niet kan passeren?
Werkt de oliepomp niet?
Inspectiediagram

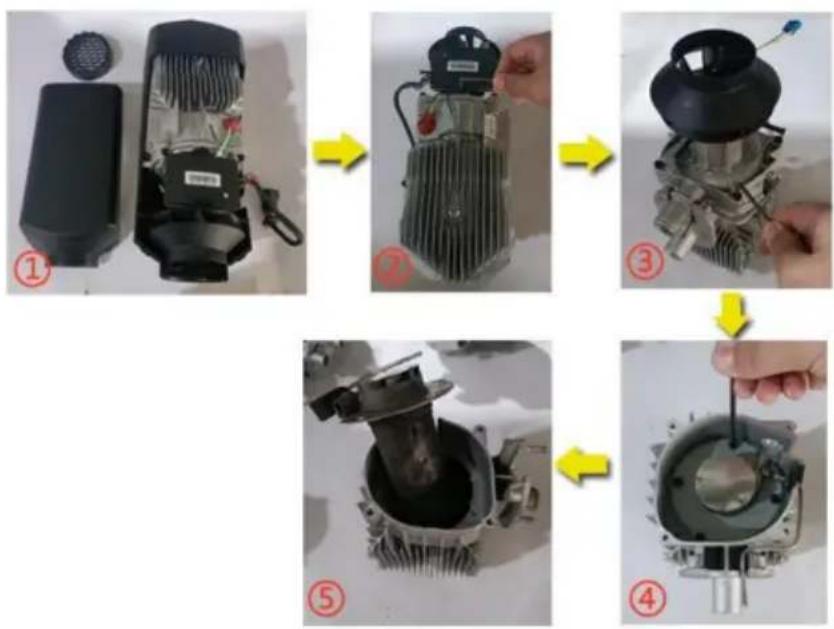

Onderhoud: Als er zwarte rook wordt aangetroffen tijdens de werking van de kachel gedurende een bepaalde periode of het tweede jaar van gebruik, geeft dit aan dat er koolstofophoping is in de verbrandingskamer die tijdig moet worden gereinigd. De bedieningsmethode is als volgt: Verwijder de buitenste schil;
Verwijder de bouten van het moederbord met een inbussleutel;
Verwijder de vier bouten van de ventilatorconstructie met een inbussleutel; Verwijder de vier bouten van de verbrandingskamer met een inbussleutel;
Verwijder de verbrandingskamer en vervang deze door een nieuwe warmteterugwinningsverwarmer;
Schematisch diagram van vervanging van de verbrandingskamer
Waarschuwingen voor de voeding van dieselverwarming:
Voedingsvereisten voor dieselverwarming: Spanning: 12 V; Stroom: 20 A; Gebruik een stroombron of een batterij. (Vermijd het opladen van de batterij terwijl u de verwarming van stroom voorziet, want een lage stroomsterkte kan tot storingen leiden.)
Zorg voor een veilige batterijverbinding zonder klemmen te gebruiken om slecht contact te voorkomen. Het gebruik van de sigarettenaansteker van de auto als stroombron wordt afgeraden vanwege onvoldoende stroom.
Het vastzetten van de batterijklem kan gemakkelijk een slecht contact veroorzaken
Lage stroomsterkte sigarettenaansteker werkt niet
ZM-1:
(ZM5011, ZM5012, ZM2001, ZM2003, ZM5014)
ZM-2:
(ZM5002, ZM5013, ZM5008, ZM8001)

ZM-1:
(ZM5003)

ZM-3:
(ZM2002, ZM5001, ZM5005, ZM5007, ZM8002, ZM8003, ZM80
04, ZM8005)
ZM-4:
(ZM5004, ZM5006, ZM5009, ZM5010, ZM3001)

ZM-5:
ZM5015
Voor specifieke installatie, scan de QR-code om de installatievideo te bekijken

ZM-3/ZM-4/ZM-5 video QR-code ZM-1/ZM-2 video

Waarschuwing: 1. De luchtinlaat mag niet worden geblokkeerd en moet open en vrij blijven. 2. Houd de uitlaatpijp vrij. De uitlaatpijp moet uit de buurt van brandbare stoffen worden gehouden. Vermijd het verhitten en ontsteken van brandbare goederen en het laden van vracht op de grond. 3. Om een optimale verbranding te garanderen, dient u er rekening mee te houden dat de rookafvoerbuis niet naar boven, maar horizontaal of naar beneden geplaatst kan worden.

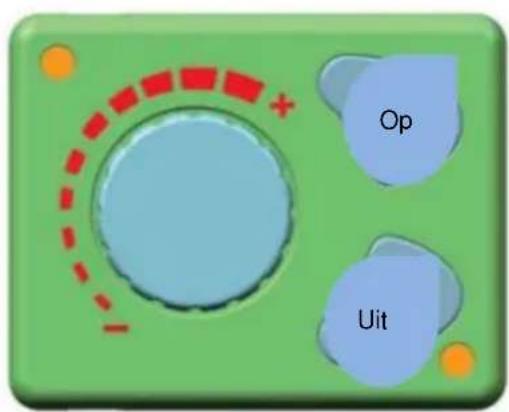

1. Instructies voor het draaiknoppaneel

Introductie van toetsen:
AAN - > opstarten
UIT - > afsluiten
Draaiknop - > temperatuurregeling en
windsnelheidsregeling
Verlichtingsinstrumenten:
Aangezien er verlichting onder de AAN/UIT-toets zit, zullen de operators de draaiknop gemakkelijk vinden in een donkere omgeving. De verlichting aan de buitenkant van de draaiknop geeft de temperatuurwaarde en de storingsstatus weer.
Introductie van de toetsfuncties
AAN -> Druk voorzichtig op de AAN-toets wanneer de werkspanning aan de gerelateerde voorwaarden voldoet.
UIT-> Druk zachtjes op de UIT-knop wanneer het apparaat in werking is.
Draaiknop -> als u de draaiknop met de klok mee draait, stijgt de temperatuur. Op dat moment lichten de rode indicatoren aan de buitenkant van de draaiknop op.
De temperatuur daalt wanneer u de draaiknop tegen de klok in draait. Op dat moment lichten de rode indicatoren aan de buitenkant van de draaiknop minder op.
Brandstof vullen met de
hand Draai de draaiknop met de klok mee in de UIT-stand totdat de rode indicatoren branden en druk vervolgens langer dan 3 seconden op de UIT-knop. Op dat moment wordt het handmatig pompen van olie gestart. Druk zachtjes op de UIT-knop om het pompen van olie te stoppen wanneer de lucht uit het oliecircuit is verwijderd.

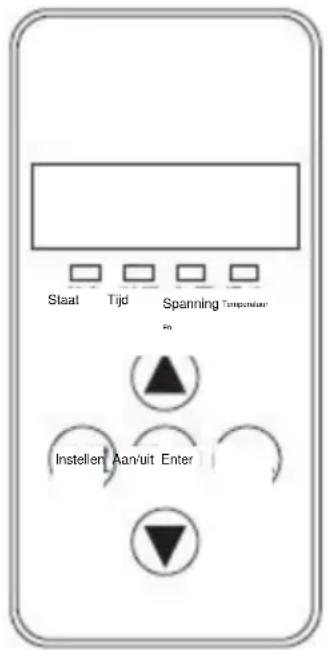

2. 12V-24V gemeenschappelijk digitaal paneel bedieningsinstructie

1. Indicatoren
Status -> Brandt permanent bij het opstarten, knippert bij de initialisatie van het afsluiten, gaat uit na voltooiing van het afsluiten.
Tijd -> Brandt permanent bij
het weergeven van de tijd of het instellen van het getimede opstarten of afsluiten, en uit bij andere statussen.
Spanning -> Brandt permanent bij het weergeven van de spanning of het instellen van parameters ten opzichte van de spanning, en is uit bij andere statussen. Temperatuur -> Brandt
permanent bij het weergeven van de omgevingstemperatuur of het instellen van de bedrijfstemperatuur, en is uit bij andere statussen.
2. Toets Functie ->
Druk in de instellingsstatus op de toets om de in te stellen parameter te verhogen; druk in de niet-instelstatus op de toets om de in te stellen bedrijfstemperatuur te verhogen. Instellen -> Ga
naar de instellingsstatus om parameters aan te passen en de bedrijfsstatus van de machine te wijzigen. Aan/uit -> Druk er
onmiddellijk op om de machine op te starten en de statusindicator waar permanent te laten branden; houd de toets 2 seconden ingedrukt om de machine uit te schakelen en de statusindicator waar te laten knipperen.
OK -> Druk in de instellingsstatus op de toets om de huidige instellingswaarde te
bevestigen en door te gaan naar de volgende.
| parameter die moet worden ingesteld; in de nicht-instelbare status, druk erop om de status van de machine te bekijkeny -> In de instelbare sta druk erop om de in te stellen parameter te verlagen; in de nicht-instelba status, druk erop om de in te stellen bedrijfstemperatuur te verlagen |
3. Beschrijving van de instelparameters (druk op de Set-toets om in te voeren)
| 1. Tijdsinstelling | → | Gebruik de omhoog/omlaag-toetsen om de parameter aan te passen | → | Druk op de OK-toets en stel achtereenvolgens het Uur (24-urssysteme) en de Minuut en druk op de OK-toets om door te gaan maar de volgende parameter |
| 2. Instelling voor getimed opstarten en afluieten | → | Het staat standard uit en geeft weeft 1-OF; druk op de pijl-omhoog-toets om deze te activeren, 1-on worden weergegeven | → | Druk op de OK-toets om achtereenvolgens de eerste groep opstart-/uitschakeltijdwaarden en de tweede groep opstart-/uitschakeltijdwaarden in te stellen en druk verwolgens nogmaals op de OK-toets om�de volgende parameter te gaan. |
| Invoer beheerderswachtwoord | → | Druk op de pijltjestoetsen omhoog/omlaag en druk op de OK-toets wanner de juiste waarde verschijnt om door te gaan�heet volgende cijfer. Nadat alle vier cijfers correctহn ingevoerd, drukt u nogmaals op de OK-toets om door te gaan�aard de volgende parameter | ||
| 3. Instelling van het olievolume van de pomp | → | Druk op de omhoog/omlaag-toetsen om het minimale pompvolume te wijzigelen en druk op de OK-toets wanner de gewenste waarde is ingesteld. | → | Voor de instelling van het maximale pompolievolume gezrukt u de pijltjestoetsen omhoog/omlaag om deze waar wens aan te passen en drukt u verwolgens op de OK-toets om door te gaan�aard de volgende parameter. |
| 4.Instelling van de ventilatorsnelheid ↓ | → | Druk op de pijltjestoetsen omhoog/omlaag om het minimale toerental van de ventilator te wijzigen en druk op de OK-toets wanner de gewenste waarde is ingesteld. | → | Voor de instelling van de maximale ventilatorsnelheid gebruikt u de pijltjestoetsen omhoog/omlaag om deze waar wens aan te passen en drukt uervoilgens op de OK-toets om door te.gaanaar de volgende parameter. |
| 5.Instelling bedrijffsspanning | → | De bedrijffsspanning van het moederbord kan alleen worden aangepast in de shutdown-status. Druk op de pijltjestoetsen omhoog/omlaag om de bedrijffsspanning om te schakelenaar het 12V-systeem (U-12 weergeven) ofaar het 24V-systeem (U-24 weergeven).(Controleer voor het opstarten of de oliepomp, de motor en de ontstekingsbougie geschikt+zijn voor elkaar, om schade te voorkomen) | ||
| 6.Selectie van het toerentalsignaal | → | Druk op de pijltjestoetsen omhoog/omlaag om het toerentalsignaal in te stellen. Selecteer 1 als het schoopenwiel twee magneten met de tegenovergestelde polariteit heeft of slechts een magnee. Selecteer 2 als het schoopenwiel twee magneten met bezelfde polariteit heeft. Als de parameter onjuist is, treedt er een 1-voudige snelheidsfout op. | ||
| 7.Wijziging beheerderswachtwoord | → | Standaard worden de UIT-status weergegeven. Druk op de OK-toets als er geen wijziging nodig is om de wachtwoordwijziging over te slaan en automatisch af te sluiten na het opslaan van de parameters. Druk op de pijl- omhoog-toets en wanner de AAN-status worden weergegeven, drukt u op de OK-toets om de wijzigingsstatus in te voeren en voert u een nieuw wachtwoord van 4 cijfers in. Druk nogmaals op de OK-toets om het{nieuwe wachtwoord en de aangepaste parameters voor automatisch afsluiten op te slaan. | ||
| Let op: nadat alle parameters zijn ingesteld, moet u op de OK-toets drukken om te stoppen en de ingestelde parameters op te slaan. Als u stopt door op de Set-toets te drukken, worden de parameters Niet opgeslagen. Controller elk cijfer van het{nieuwe wachtwoord zorgvuldig en onthoud het zodat u het de volgende keer kunt gebruiken om parameters te wijzigien. | ||||
4. Beschrijving van de machinestatusquery
| Tijdweergave | → | Omgevingstempo | → | Weergave van ingestelde temperatuur (automatische temperatuurregeling) / weergave van ingestelde verzootipolsplayveelheid (handmatige temperatuurregeling) |
| Druk in de nicht-ingesteldestatus op de OK-toets om cyclisch tebekijken | ← | Weergave van historische foulcodes | ← | Weergave van de voedingsspanning |
5. Beschrijving van het handmatig vullen van brandstof
Onder de niet-instellende status, druk eerst op de pijl-omlaag-toets en houd deze ingedrukt, en druk vervolgens tegelijkertijd op de OK-toets om de handmatige oliepompinterface te openen. Wanneer H-OF wordt weergegeven, laat u eerst de OK-toets los, en laat u vervolgens de pijl-omlaag-toets los.
Druk op de pijl-omhoog-toets om handmatig oliepompen te activeren, H-ON wordt weergegeven en u hoort het oliepompgeluid. Druk eenvoudig op de pijl-omlaag-toets of de Set-toets om het te deactiveren en het handmatig oliepompen te stoppen.
6. Beschrijving van het opstarten/afsluiten met tijdslimiet
Nadat u de looptijd hebt ingesteld, drukt u op de OK-toets om de functie voor het instellen van de getimede opstart-/afsluitfunctie te openen. OF geeft standaard de uit-status aan en drukt u op de pijl-omhoogtoets om de AAN-status te activeren. Vervolgens kunt u op de OK-toets drukken om de eerste groep waarden in te stellen, waarbij de uur- en minuutwaarden voor het opstarten als eerste moeten worden ingesteld, en ten tweede de uur- en minuutwaarden voor het afsluiten invoeren en instellen als de waarden voor het opstarten zijn ingesteld. Druk vervolgens op de OK-toets om de tweede groep waarden in te voeren, met vergelijkbare instellingsmaatregelen als die van de eerste groep. U kunt een interval tussen de twee groepen waarden opgeven. De timingfunctie kan slechts eenmaal bij elke instelling worden uitgevoerd, d.w.z. als de ingestelde timingwaarden worden uitgevoerd, zijn ze ongeldig en moet u de timingfunctie opnieuw activeren en nieuwe waarden voor de timing instellen.
7. Beschrijving van de omschakeling van de temperatuurregelmodus
In de niet-instelstatus, druk eerst op de pijl-omhoog-toets en houd deze ingedrukt, en druk vervolgens gelijktijdig op de Set-toets. Als het paneel P-xx weergeeft (xx geeft het pompolievolume aan), geeft dit aan dat u de handmatige temperatuurregelmodus hebt ingevoerd en dat het pompolievolume voor de werking is beperkt tot een bereik tussen het huidige pompolievolume en het initiële pompolievolume. Wanneer u de bovengenoemde toetsen gelijktijdig indrukt en het paneel xx °C weergeeft (xx geeft de temperatuurwaarde aan), geeft dit aan dat u de automatische temperatuur hebt ingevoerd
regelmodus en het pompolievolume voor de werking wordt beperkt binnen een bereik
tussen het maximale pompolievolume en het initiële pompolievolume. Onder
de twee modi, de automatische veranderingen van het pompolievolume zijn beiden afhankelijk van de
variatie van de temperatuur, maar het verschil tussen de twee modi is dat, in de automatische modus, het
pompolievolume de maximale waarde kan bereiken
ingesteld voor de parameter, wat leidt tot een hogere temperatuur van de machine; onder
in de handmatige modus worden het olievolume van de pomp beperkt tot de huidige instelwaarde en
kan de maximale ingestelde waarde voor de parameter niet bereiken, waardoor de apparatuur
De temperatuur is beperkt tot het geselecteerde bereik, dat beter aanpasbaar is aan bepaalde ouderwetse chauffeurs.
8. De instructies op het LCD-paneel
Als u niet wilt instellen, drukt u eerst op de verhoogde toets en drukt u vervolgens op de bevestigingstoets.
tegelijkertijd, om meer dan 3 seconden te houden. Afstandsbediening maar de code in de
interface, display HFA -, druk op de afstandsbediening om het vuur te openen.
Controlecode, de code na het verlaten van de code-interface, de machine in de boot
automatisch uit de code terugtrekken.

LCD-paneel met behulp van de bovenstaande methode
Waarschuwingen
- Het vaste achterbord moet worden afgedicht en gescheiden van het plaatwerk van het voertuig tijdens de installatie om te voorkomen dat bij het ontbranden het gas vanuit de opening de bestuurderscabine instroomt, wat lichamelijk letsel van de bestuurder kan veroorzaken.
- De lengte van de uitlaatpijp moet minimaal 30 cm bedragen.
- De uitlaatgasafvoer moet stevig in de lege ruimte.
- De uitlaatpijp mag niet in de rijrichting wijzen.
Aanbevelingen: Het wordt aanbevolen om de kit aan te brengen om de
installatieopening wanneer de verwarming is bevestigd.
Gebruiksaanwijzing voor 12V-24V universeel LCD-paneel

1. Functie van de toetsen
In de instellingenmodus kunt u de instellingsparameters verhogen en in de niet-instelmodus kunt u de werktemperatuur of het olievolume verhogen.
Aan/Uit - Door kort te drukken schakelt u het apparaat in, waarna op het LCD-scherm de melding Aan verschijnt. Als u het apparaat 3 seconden lang ingedrukt houdt, wordt het apparaat uitgeschakeld en verschijnt er Uit op het LCD-scherm.
In de instellingsmodus kunnen we de instellingsparameters verhogen, en in de niet-instelmodus kunt u de werktemperatuur of het olievolume verhogen.
Om basisbewerkingen te implementeren, kunt u de bovenstaande toestanden gebruiken. Om de instellingen te wijzigen, kunt u de volgende bewerkingen gebruiken.
Instelling: Als u de instellingsmodus opent, kunt u de instellingsparameters aanpassen en de werkstatus van de machine veranderen.
OK: In de instellingenmodus kunt u de huidige instellingswaarde bevestigen en naar de volgende parameterinstelling gaan. Als de machine niet in de instellingsstatus staat, kunt u de bedrijfsstatus van de machine wijzigen.
- Controleer de status van de machine (druk kort op de knop OK). Nadat u op de schakelaar drukt, worden de verschillende statussen gewijzigd, die worden weergegeven (berekend).
Tijdweergave, ingestelde werktemperatuur (automatische temperatuurregeling)/weergave van de ingestelde oliehoeveelheid (handmatige temperatuurregelmodus), weergave van de voedingsspanning, historische storingscodeweergave. Druk in de niet-instelmodus op de OK-knop om door de weergaven te fietsen.
3. Instructies voor het handmatig vullen van brandstof
Als de stroom is uitgeschakeld, drukt u tegelijkertijd op de knoppen Omlaag en OK om handmatig brandstof bij te vullen, en het display zal H of F weergeven. Na het loslaten, druk op de omhoog knop om 'H' of 'F' weer te geven. De oliepomp zal beginnen te werken, en u kunt het geluid van de oliepomp horen werken, en het oliepompicoon zal oplichten. Wanneer het H- of F-display wordt verlaagd, wordt het tanken van brandstof afgesloten en de brandstof
pompicoon zal verdwijnen. Het proces van het uitputten van pijpleidinggas moet door iemand worden geobserveerd, en de olie kan stoppen wanneer het de olie-inlaatpositie van de machine bereikt. Als er te veel brandstof in de machine komt, zal er witte rook verschijnen tijdens de ontsteking.
4. Instructies voor het wisselen van temperatuurregelmethoden Druk
tegelijkertijd op de knoppen Omhoog en Instelling om de temperatuurregelmodus te wisselen. Handmatige temperatuurregeling (de hoeveelheid olie aanpassen om P-16 weer te geven, waarbij het getal de hoeveelheid olie weergeeft), automatische temperatuurregeling (de temperatuur aanpassen om 25 weer te geven, waarbij het getal de temperatuur weergeeft). Het verschil tussen de twee temperatuurregelmethoden is dat de automatische modus olie kan pompen tot de maximale waarde die is ingesteld door de parameter, terwijl de handmatige modus beperkt is tot de huidige ingestelde waarde vanwege de hoge machinewarmte en de maximale oliewaarde die is ingesteld door de parameter niet zal bereiken. De versnelling is goed geïntegreerd met de gebruiksgewoonten van sommige ervaren bestuurders.
5. Instructies voor de afstandsbedieningscode
Druk bij uitgeschakelde voeding op de knop Omhoog op het LCD-paneel. Wanneer u de interface voor het matchen van de afstandsbedieningscode opent, worden op het display de HFA- en druk vervolgens op de knop Aan op de afstandsbediening om de afstandsbedieningscode weer te geven. Na succesvolle automatische codematching worden de interface voor het matchen van de code afgesloten. Als de codeverificatie mislukt, worden de opstartstatus Niet geactiveerd. Als de afstandsbedieningscode na een time-out niet is ontvangen, worden de koppelingsstatus automatisch afgesloten.
6. Instructies voor het parameterinstellingsproces (druk op de knop Instellen om de instellingsstatus te openen)
| 1 Tijdsinstelling | → | Druk op de knoppen Omhoog of Omlaag om de parameters aan te passen. Stel parameters→ in, zoals uren (24-urssystem) en minute in volgorde, en druk op de knop OK om de parameters te bevestigen voordat u doorgaat maar het volgende item. |
| 2 Timing opstartinstelling | → | In de standard Uit-status geeft het scherm 1 oF waar. Druk op de knop Omhoog om het display van 1 oN in te schakelen en druk op de knop OK om te openen. Om het eer en de minute in volgorde in te stellen. Timing is een aftelmethode, met een maximum van 99 eer en 59 minutes. |
| 3 Timing shutdown- installing | → | In de standard Uit-status geeft het scherm 2 oF waar. Druk op de knop Omhoog om het display van 2 oN in te schakelen en druk op de knop OK om te openen. → Om het eer en de Minutes in volgorde in te stellen. Timing is een aftelmethode, met een maximum van 99 uur en 59 minutes. | ||
| Wachtwoordinvoor beheer | → | Druk op de knoppen Omhoog en Omlaag om aan te passen. Als de juiste waardeverschijnt, druk dan op de knop OK om de volgende positie in te voeren. Nadat jeiste 4-cijferige wachtwoord hebte ingevoerd, drukt u op de knop OK om door teা het volgende item. Als er een invoerfout is, wacht het apparaat opnieuw toteerde numerieke waarde is ingevoerd. Het is Niet nodig om deaaropvolgende gegevens te wijzigen. U Aunt op de instelknop drukken totdat u het menu verlaat, of 10 seconden wachten totdat het menu automatisch worden verlaten. | ||
| 4 Instelling van het olievolumen van de pomp | → | Druk op de knoppen Omhoog en Omlaag om het minimale pompolievolume te wijzigen. Nadat u de gewenste waarde hebte bereikt, drukt u op de knop OK om de maximale brandstofinstelling in te voeren. | → | Druk op de knoppen Omhoog en Omlaag om het maximale pompolievolume te wijzigen. Nadat u de gewenste waarde hebte bereikt, drukt u op de knop OK om het volgende item in te voeren. |
| 5 Instelling ventilatorsnelheid | → | Druk op de knoppen Omhoog en Omlaag om de minimale ventilatorsnelheid aan te passen. Nadat u de gewenste waarde hebte bereikt, drukt u op de OK-knop om de maximale ventilatorsnelheid in te voeren. | → | Druk op de knoppen Omhoog en Omlaag om het minimale pompolievolume te wijzigen. Nadat u de vereiste waarde hebt bereikt, drukt u op de knop OK om�ten het volgende item te gaan. |
| 6 Werkspanningsinstellung | → | De werkspanning van het moederbord kan alleen worden geselecteerd in de uitgeschakelde status. Druk op de knuppen Omhoog en Omlaag om te schakelenussen het instellen van de werkspanning. Pas het 12V-systeel aan om U-12 waar te given en pas het 24V-systeel aan om U-24 waar te given om de selectie te voltooien. Controleer voor het inschaken of de oliepomp, de motor en de ontstekingsbougie compatibel+zijn om schade te voorkomen. |
| 7 Snelheidssignaalselectie | → | Wanner 5n-1 worden weergegeven, drukt u op de knuppen Omhoog en Omlaagom het snelheidssignaal in te stellen en kiest u 5n-2 voor bezelfde polariteit van de twee magneten op de waaier, en kiest u 5n-1 (standaard) wanner de polariteit van de magneeet anders is of er slechts een magneet is. De onjuiste selectie van de parameter resultiert in een snelheidsverschil van een keer. |
| 8 Selective scanning van de ontstekingsbougie | → | Wanner PF-5 worden weergegeven, drukt u op de knuppen Omhoog en Omlaagom de waarde te wijzigien (1=35W, 2=40W, 3=45W, 4=80W, 5=85W, 6=90W), met een standardwaarde van 5. Het worden aanbevolen om standardwaarden te gebruiken of de geevens na verificatie te wijzigien. |
| 9 Beheer wachtwoorden gewijzigodop | → | De eerste weergave is de oF-status en u hoeft deze Niet te wijzigien. Druk op de knop OK om de wachtwoordwijziging over te slaan en de hierboven genoemede gewijzigide parameters op te slaan. Als u deze要去 wijzigien, drukt u op de omhoog-knop, geeft On toen drukt u verwolgens op de knop OK om de wachtwoordwijzigingsstatus in te voeren. Druk op de knappen Omhoog en Omlaagom aan te passen. Wanner het 4-cijferige wachtwoord correct is ingevoerd, drukt u op de OK-toets om het volgende cijfer in te voeren. Nadat u het neue wachtwoord hebt opgeslagen en de ingestelde parameters hebt aangepast, worden het system automatisch afgesloten. |
Let op: Nadat u de kloktijd hebt ingesteld en de tijd voor het in-/uitschakelen hebt getimed, wordt dit onmiddellijk van kracht. Nadat u het wachtwoord hebt beheerd en alle parameters hebt ingesteld, drukt u op de knop OK en verlaat u het menu tot het 9e item en slaat u vervolgens op - 30 -
de ingestelde parameters. Als u halverwege stopt, gaan de vorige aanpassingsgegevens verloren en worden ze als ongeldig beschouwd. Controleer elk nieuw ingevoerd wachtwoord zorgvuldig en bewaar het voor toekomstige invoer- en parameterwijzigingen.
Foutcode moederbord
| Machine LCD-panel Schuld | Weergave | Digital Panel Weergave | Knop Panel Weergave | Oplossingen |
| Voeding onder spanning | - + | Weergave E-01 | 1 | Verhoog de voedingsspanning. |
| Overspanning van | de voeding | Weergave E-02 | indicatielampje knippert | Verlaag de voedingsspanning. |
| Storing in ontstekingsbougie | - - | Weergave E-03 | 2 | Controler of de ontstekingsbougie open is of kortsluiting veroorzaakt. |
| Oliepomp defect | - - | Weergave E-04 | indicatielampjes knipperen 3 indicatielampjes knipp | Controler of de oliepomp losgekoppeld is. |
| Oververhitting van de machine | - - | Weergave E-05 | 5 indicatorlampjes safrijspadenis. | Controler of de temperatuursensor op de behuizing of de ventilatorsnelheid |
| Motorstoring | - - | Weergave E-06 | 6 indicatorlampjes knipparen aansluitigen. | Controler de polariteit van de magneet, de positie van de Hall-sensor en eventuele losse |
| Gebroken draadfout | - - | Weergave E-07 | 7 indicatorlampjes is losgekoppeld. | Controler de paneelverbindingsstekker, de blauwe kabelboomverbinding |
| Vlammendovend | - - | Weergave E-08 | 8 indicatorlampjes is losgekoppeld. | Controler of er lucht of was in het oliecircuit zit, wat een slechte brandstoffevoer kan |
| Sensorfout | Weergave E-09 | 9 indicatoren lichten knipperend | Controller of De sensorstekker zit los, is losgekoppeld of er is kortsluiting. | |
| Ontsteking mislukking | Weergave E-10 | 10 indicatoren lichten knipperend | Controller of het oliecircuit is geblokkeerd, of de olie-inlaat is Niet soepel, de oliepomp vastzit, of er is een probleem met de olie, waardoor de vluchtig netwerk om teijken geblokkeerd, wat kan ervoor zorgen dat de ontsteking uittvalt om normal te branden. |
Let op: Het LCD-scherm geeft afbeeldingen en cijfers tegelijkertijd weer wanneer er een fout is opgetreden en het nummer zal hetzelfde zijn als op het digitale paneel.
Gebruiksaanwijzing voor standkachel

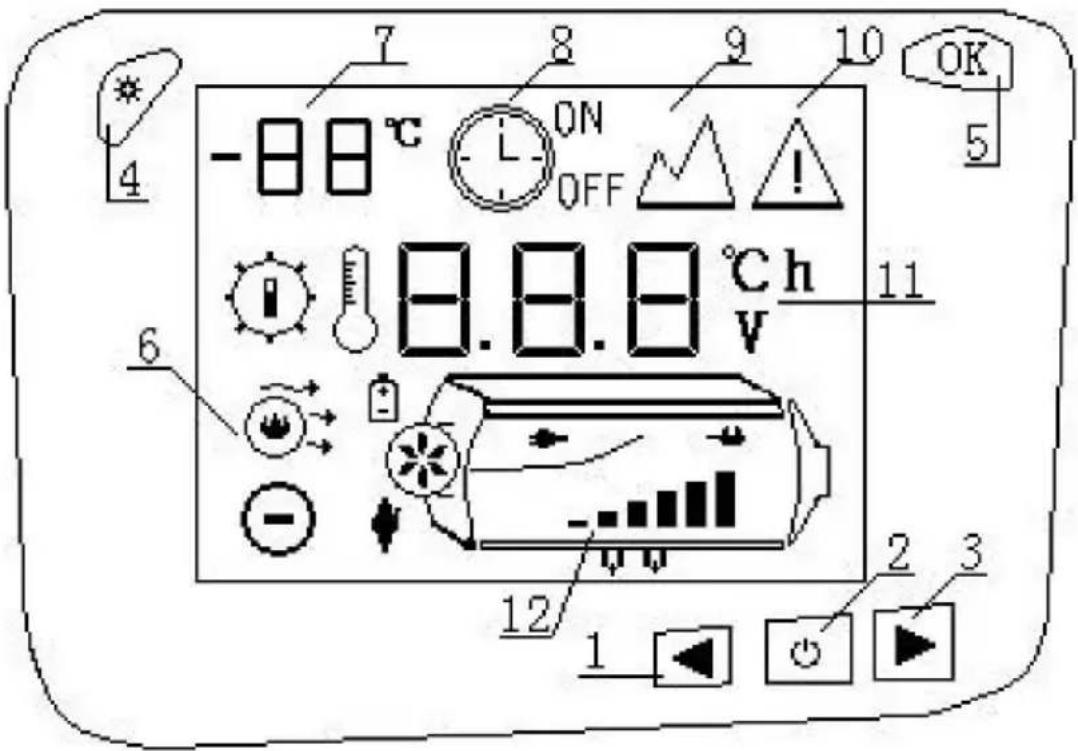

- Het bedieningspaneel wordt hieronder weergegeven

- over shift-toets
- aan/uit-toets
- downshift-toets
- instelsleutel
- deterministische sleutel
- werkstatussymbool
- omgevingstemperatuur weergeven 8. timingsymbool
- plateausymbool
- foutsymbool
- gegevensparameters weergeven
- hostschema
Gebruik operatie

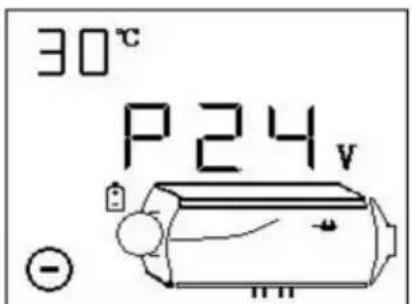

1. Schakelwerking
Uitschakelstatus
opstartmodus (handmatige modus)
In de uitschakelstatus, druk lang op de "toets" gedurende 2 seconden, opstarten van de apparatuur, display opstartstatus zoals hierboven.
Aan-status, lang indrukken "toets" 2 seconden ingedrukt houden, apparatuur gaat in de afblaaskoeling proces, weergave. Schakel het apparaat uit nadat het is afgekoeld.
Forceer op dit moment niet de stroomtoevoer maar het koelblok. Directe stroomuitval kan onderdelen beschadigen omdat de lichaamstemperatuur te hoog is om warmte af te voeren, alleen als de machine is uitgeschakeld kan de stroom worden uitgeschakeld. 3) handmatige
bediening

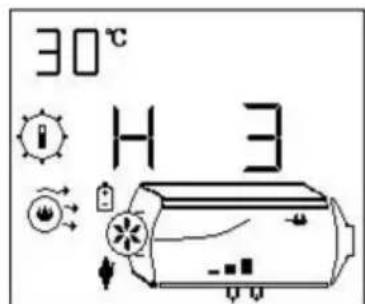

De handmatige modus heeft zes versnellingen (H1-H6). H6 staat voor maximaal vermogen, zoals afgebeeld. Boven, opstartstatus, versnellingen toevoegen of verwijderen door " of ", hoofdmotor schema diagram en staafdiagram om de huidige versnelling weer te geven. 4) automatische modusbediening
Automatische modus, de afbeelding hierboven toont de instelling van 20 graden Celsius. Toevoegen of temperatuurwaarden aftrekken met " of ", instelbereik 5-30 graden Celsius, schakelen tussen handmatige/automatische modus door lang op het toetsenbord te drukken.
In de uitgeschakelde toestand, twee seconden na het gelijktijdig indrukken van de "" en "" handmatige bediening van de pomp, stop met oliën na het loslaten van de toets. Gebruik alstublieft voorzichtig!
3. Plateaumodelwerking
Druk tegelijkertijd 2 seconden op de knop om het plateau te betreden
modus." "Weergave start plateaumodus, druk gedurende twee seconden op de" "en ok"-toets om tegelijkertijd de plateaumodus te verlaten. Wees voorzichtig!
4. Stellen van de tijd van de tijdschakelaar
Twee seconden nadat u tegelijkertijd op de toetsen "ok" en " ” hebt gedrukt, voert u de timing in interface voor de insteltijd, de volgende afbeelding wordt weergegeven. Tabblad "flikkering", display toont 10.1aar ingeschakeld. Als er UIT worden weergegeven, betekent dit dat er een ingestelde uitschakeltijd is ingesteld.

1) Druk op de toets " of " om de tijdwaarde aan te passen, tijdsbereik: 1-24 uur. 2) Druk kort op de toets om de digitale bits aan te passen. 3) Druk kort op de toets om de tijdgestuurde opstarttijd en de tijdgestuurde uitschakeltijd te wisselen. 4) Druk kort op de toets "ok", sla de instellingen op en verlaat de interface. 5) Druk 2 seconden op de toets " , sla de instellingen niet op en verlaat deze interface. 6) Starttimingfunctie
Druk tegelijkertijd lang op de toetsen " en " om de timingfunctie te starten, start
de timing opstarten in de shutdown-status, start de timing shutdown in de boot-status, druk kort op de C-toets om de resterende tijd te zien.
5. Code-matching van de afstandsbediening
In de uitgeschakelde stand drukt u tegelijkertijd lang op de "en" gedurende twee seconden, voer in volgende afstandsbedieningscode.

1) Druk op de toets " of " om de derde cijferwaarde voor de afstandsbedieningscodering aan te passen. Het numerieke bereik is 1-5, wat overeenkomt met vijf afstandsbedieningen. 2) Kies de code van de afstandsbediening en druk willekeurig op een toets van de afstandsbediening controle, machinecodering succesvol en verlaat de coderingsstatus. 3) Druk kort op de toets om de afstandsbedieningscode te verlaten. *Vereisten voor afstandsbediening: 433 MHz, 24-bits code. De afstandsbedieningsfunctie is optionele functie, geef aan of u een bestelling wilt plaatsen.
6. storingsalarm
Toon de volgende afbeelding, die overeenkomt met het knipperen van het storingssymbool, en overeenkomend met het knipperen van het pictogram van het defecte apparaat, gegevens weergeven als foutcode, zijn dit betekent dat u de fouttabel moet raadplegen.
*Bougie, oliepomp, ventilator, sensor, voeding en andere symbolen knipperen en geven aan dat het bijbehorende apparaat defect is.
fouttabel
| Foutcode | Oorzaak van mislukking | oplossingen |
| E-2 | Voodingsspanningsbereikontstekingsbogie | Normaal bereik: 24V (18-32V), 12V (9-16V).Controler of de accu of generator in orde is en of de zekeringsverouderd is |
| E-3 | Defecteontstekingsbogie | Controler of de ontstekingsstekker los zit of dat dedraad waar de behuizing kortgesloten isControler of de ontstekingsbogie beschadigd is |
| E-4 | OliepompMislukking | Controler op schade, losraken, oxidatie, kortsluiting enbreuk van de aansluitingen en connectoren van de oliepomp |
| E-5 | Alarmhoge temperatuur (inlaat> 50 C; geval >230 C) | Controler of het verwarmingskanaal vrij isControler of de ventilator goed werktControler of de temperatuursensor normal is |
| E-6 | Schuld vanFan | Controler of de waaier vastzitControler of de verbindingsplug-in los zitTe grote opening:tussen magneet op windturbine enHall-sensor op controllerOf de lijn nu kortgesloten of open is; lekkage van de motor |
| E-8 | Vlam UIT | Controler op olietekort, lage temperatuur stollingvan olie, verstopping van oliepijpleiding en verstopping van oliepomp |
| Controler of de inlaat- en uitlaatkanalen vrij zijn | ||
| Controler of de behuizingstemperatuursensor volledig contactmaakt met de behuizing en of de drukveer sterk is | ||
| Mislukte start-up | De temperatuur van de mantel is te hoog om dekoelmantel 3 minuten lang na het starten te latent werken.Er zit veel witte rook in de uitlaatgassen | |
| 2.1) Controller of het filter naast de ontstekingsbougie schoon is en Niet is schoongemaakt of verrangen. 2.2) Controller of de brandstofinjectie effectief is. 2.3) Controller of de ontstekingsbougie verouderd is. 2.4) Is de spelving van de interne windturbine te groot? Eenkleine hoeveelheid witte rook of geen rook in de uitlaatgassen. 3.1) Controller op olietekort, bevroen of geblokkeerde olieleidingen. 3.2) Controller of de pomp vastzit of beschadigd is en of de pomp zich kan pompen. 3.3) Controller of de inlaat- en uitlaatkanalen van de verbranding vrij়. 3.4) Controller of de ontstekingsbougie beschadigd is. 4) De ontsteking is normaal, maar er wordt nog steeds een ontstekingsstoring gemeld. Controller of de temperatuursensor van de behuizing volledig contact maakt met de behuizing, of de drukveer sterk is, of de sensor normal is. | ||
| E-9 | Sensor defect | Of de temperatuursensorconnectoren en -connectoren beschadigd of loszitten, of de sensor beschadigd is of Niet |
Gebruiksaanwijzing voor de standkachel 1. Het bedieningspaneel is hieronder weergegeven

- aan/uit-toets
- downshift-toets 1. overshift-toets
- insteltoets 7.
- deterministische toets 6.
werkstatussymbool
weergave omgevingstemperatuur
- timingsymbool
- plateausymbool
- foutsymbool
- weergave gegevensparameters
- hostschema
In de uitgeschakelde toestand, lang indrukken toets 2 seconden ingedrukt houden om de apparatuur op te starten.
Geef de opstartstatus weer zoals hierboven
weergegeven. 2) Afsluitbewerking
Aan-status, lang indrukken "O" toets 2 seconden ingedrukt houden, apparatuur gaat in de afblaaskoeling
proces, weergave. Schakel het apparaat uit nadat het is afgekoeld.
Forceer op dit moment niet de stroomtoevoer maar het koelblok. Directe stroomuitval
kan onderdelen beschadigen, omdat de lichaamstemperatuur te hoog is om te kunnen afvoeren
warmte, alleen als de machine is uitgeschakeld, kan de stroom worden afgesloten. 3)
handmatige bediening
De handmatige modus heeft zes versnellingen (H1-H6). H6 staat voor maximaal vermogen, zoals afgebeeld.
boven, opstartstatus, versnellingen toevoegen of aftrekken met "+" of "-", hoofdmotorschema
diagram en staafdiagram om de huidige versnelling weer te geven
geven. 4) automatische modusbediening
Automatische modus, de afbeelding hierboven toont de instelling van 20 °C. Druk op de toets "+" of "-" om
de temperatuurwaarde te verhogen of te verlagen en het bereik van 5 tot
30 °C in te stellen. Houd de "@"-toets ingedrukt om de handmatige/automatische modus te schakelen. Paneel
weergavetemperatuurbereik: -20 ~ 40 °C. Schakel weergavegegevens in.
2. Schakel weergavegegevens in
Druk in de opstartstatus kort op de toets "OK" om de weergavegegevens te wisselen.
schakelvolgorde is: versnelling (of ingestelde temperatuur) -> behuizingtemperatuur ->
werkspanning.
Houd in de uitgeschakelde toestand de "+" en "-" toetsen tegelijkertijd gedurende 2 seconden ingedrukt
ingedrukt, bedien handmatig de oliepomp voor olie-injectie en stop de olie-injectie
na het loslaten van de sleutel. Gebruik met voorzichtigheid!
4. Plateaumodelwerking
Druk tegelijkertijd 2 seconden op de knop om het plateau te betreden
modus." "weergave start plateauumodus, druk twee seconden op de toetsen" "en" ok
om tegelijkertijd de plateaumodus te verlaten. Wees voorzichtig!
5. Instellen van de tijd van de tijdschakelaar
Twee seconden nadat u tegelijkertijd op de toetsen "日" en " hebt gedrukt, voert u de timing in
interface voor de insteltijd, de volgende afbeelding wordt weergegeven. "tab" flikkert, display toont 10,1 voor tijd.
AAN: Geeft aan dat de geplande opstarttijd moet worden ingesteld;
UIT: Geeft aan dat de geplande uitschakeltijd is ingesteld;

口.1 h
1) Druk op de toets " of " om de tijdwaarde aan te passen, tijdsbereik: 0,1-24,0 uur. 2) Kort indrukken 3) 0 toets, schakelaar om digitale bits aan te passen.
Kort indrukken "toets, het omschakelen van de getimede opstarttijd en de getimede uitschakeltijd waarde.
4) Druk kort op de toets "ok", sla de instellingen op en verlaat de interface. 5) Druk op " Houd de toets 2 seconden ingedrukt, sla de instellingen niet op en verlaat deze interface.
6. Starttimingfunctie
Tegelijkertijd, druk lang op de '' '' de timing opstarten" toets om de timingfunctie te starten, start in de afgesloten staat, start de timing afluierten in de opstarten
staat, aan of UIT knippert, AAN geeft de timingstart aan en UIT geeft de
timing opstarten. Druk kort op de "" toets om de resterende tijd te bekijken. 7. Afstandsbediening
code-matching operatie
In de uitgeschakelde toestand, druk gelijktijdig lang op “ en ” gedurende twee seconden om de afstandsbedieningscode als volgt in te stellen.

1) Druk op de toets "of" om de derde cijferwaarde voor de afstandsbedieningscodering aan te passen.
Het numerieke bereik is 1-5, wat overeenkomt met vijf afstandsbedieningen.
2) Kies de code van de afstandsbediening en druk willekeurig op een toets van de afstandsbediening. De machine codeert succesvol en verlaat de coderingsstatus. 3) Druk kort op de * * toets om de afstandsbedieningscode te verlaten.
Vereisten voor afstandsbediening: 433 MHz, 24-bits code. De afstandsbedieningsfunctie is een optionele functie, geef aan of u een bestelling wilt plaatsen. 8. Storingsalarm
Toon de volgende afbeelding, die overeenkomt met het knipperen van het storingssymbool, en overeenkomend met het knipperen van het pictogram van het defecte apparaat, gegevens weergeven als foutcode. Dit betekent dat u de fouttabel moet raadplegen.
*Bougie, oliepomp, ventilator, sensor, voeding en andere symbolen, knipperen geeft aan dat het overeenkomstige apparaat defect is.
Instructies voor bediening van de afstandsbediening
1. Het paneel is weergegeven in de onderstaande afbeelding

- Weergave van de omgevingstemperatuur; 2. Status van de apparatuur;
- Symbool voor batterijspanning;
- Gegevens en parameters van de apparatuurwerking; 5. Upshift-toets; 6. Downshift-toets
- Aan/uit-toets; 8. OK-toets;
Status van de apparatuur: HEAT: verwarming;
COOL: blaas koeling; STOP: uitschakelbewerking
Gegevens en parameters: PV: voedingsspanning; SG: tandwiel;
ST: ingestelde temperatuur; FT: behuizingstemperatuur; ALM: fout
2. Gebruik van de bediening
1) Houd de toets " 2 seconden ingedrukt om het apparaat in of uit te schakelen. 2) Druk in de opstartstatus op de toets '' '' '' om de versnelling te verhogen/verlagen of
Stel de temperatuur in en druk lang op de "OK"-toets om over te schakelen naar handmatig/automatisch modus.
3) Druk in de opstartstatus op de toets "OK" om de weergave te wisselen: versnelling (of ingestelde temperatuur) -> behuizingtemperatuur -> werkspanning. 4) Houd in de uitschakelstand de "pomp olie"-knop ingedrukt. "toets tegelijkertijd indrukken om te stoppen met oliën nadat u de toets hebt losgelaten.
Geeft aan dat de batterij leeg is. Vervang de batterij.
*Om het stroomverbruik te verminderen en de batterijduur te verlengen, drukt u op
Houd de toets 30 seconden ingedrukt, waarna de afstandsbediening automatisch wordt uitgeschakeld; Druk op een willekeurige toets om de machine te starten.
Gebruiksaanwijzing voor standkachel
- Het bedieningspaneel wordt hieronder weergegeven.

1yIndicator

Machtsymbool;

Ventilatorsymbool;

Symbool van temperatuursensor;

Symbool van oliepomp;

Communicatiesymbool;

Symbool voor ontstekingsbougie;
Draadloos symbool;

Symbool instellen;

Kloksymbool;

Tijdsymbool;

Plateausymbool;
- Weergave van de parameters van de lopende gegevens.
Eenheidssymbool.
- Weergave van de omgevingstemperatuur of tijd.
Sleutel

Shift-toets;

Aan-uit-toets;

Terugschakeltoets;
In de uitgeschakelde toestand, houd de toets 1 2 seconden lang ingedrukt om de apparatuur op te starten.
Geef de opstartstatus weer zoals hierboven weergegeven.
2) Uitschakeloperatie
Houd in de ingeschakelde stand de toets '' 2 seconden lang ingedrukt, het apparaat gaat in het afsluit- en afkoelingsproces, en "uit" wordt weergegeven. Het apparaat is uitgeschakeld na afkoeling maar beneden en de "uitschakelstatus" wordt weergegeven zoals weergegeven in de afbeelding hierboven. Forceer de stroom niet uit wanneer u het lichaam koud blaast. "Directe stroom uit za onderdelen beschadigen, omdat de lichaamstemperatuur te hoog is om warmte af te voeren!", Wacht tot het apparaat in de uit-stand staat om het uit te schakelen!
3) Handmatige bediening
Er zijn 6 versnellingen in de handmatige modus (H1-H6). H6 vertegenwoordigt het maximale vermogen, zoals weergegeven in de bovenstaande afbeelding "inschakelstatus (handmatige modus)", en versnellingen kunnen worden verhoogd of verlaagd met '' 4y of
In de automatische modus worden de "inschakelstatus (automatische modus)" in de afbeelding weergegeven hierboven geeft aan dat de insteltemperatuur 20 y is. Door de '' '' de temperatuurwaarde toets, verhogen/verlagen, stelt u het bereik in van 5 ~ 30 y en schakelt u
de handmatige/automatische modus door de '' " toetsen 2 lang ingedrukt " houden seconden in de opstartstatus.
Houd in de uitgeschakelde stand de toetsen "2" en "benden" ingedrukt om handmatig de pomp te bedienen om olie te pompen, en laat de sleutel los om te stoppen met pompen. Deze functie is handig voor olievrij gebruik, gebruik met voorzichtigheid!
3. Plateaumodelwerking
Houd de toetsen " + " seconden ingedrukt om de plateaumodus te openen en het pictogram " " wordt weergegeven om de plateaumodus te starten. In de plateaumodus wordt de windolieverhouding verlaagd om zich aan te passen aan plateauhypoxie, en houd vervolgens de toetsen " + " + 2 seconden ingedrukt om de plateaumodus te verlaten. Wees voorzichtig!
4. Stellen van de tijd van de tijdschakelaar
Lang indrukken " " en " " gedurende 2 seconden tegelijkertijd om de timinginstelling te openen en starttiminginterface, en de indicator " " geeft aan dat de
status kan worden ingesteld, zoals weergegeven in de onderstaande afbeelding. In de shutdown-status wordt de machine gestart na 10 uur en 20 minuten; In de ingeschakelde toestand, in tegenstelling tot
boven.
10:20
1) Druk op de "▶"-toets om de tijdswaarde aan te passen. Het tijdsaanpassingsbereik: knop "1 minuut-24 uur". 2) Kort indrukken van de "▶"-toets schakelt om digitale bits aan te passen, de bijbehorende positie nummer knippert. 3) Druk lang op de "▶"-toets gedurende 2 seconden ingedrukt om de ingestelde waarde op te slaan en de timing te starten. 4) Lang indrukken van de "▶"-toets gedurende 2 seconden ingedrukt om deze interface te verlaten zonder de waarde in te stellen.
Na de data-aanpassing is er geen toetsbewerking. Na 15 seconden worden het automatisch opgeslagen en start de timing, en het pictogram "▶" toont.
5. Bediening van de afstandsbedieningscode
Houd in de uitgeschakelde stand de "+" en "▶"-toets gedurende 2 seconden tegelijk ingedrukt om in te voeren code van de afstandsbediening lang ingedrukt, zoals weergegeven in de onderstaande afbeelding.
F1
1) Druk op de "▶" of "◀"-toets om de derde cijferwaarde aan te passen als het nummer van de afstandsbediening. Het waardebereik is 1-5, overeenkomend met 5 afstandsbedieningen. 2) Selecteer het nummer van de afstandsbediening, druk op een toets van de afstandsbediening op zaal de machinecode succesvol uitvoeren en de codestatus verlaten. 3) Druk kort op de "▶"-toets om het coderen van de afstandsbediening te verlaten.
*Vereisten voor afstandsbediening: frequentieband 433 MHz, 24-bits code. Afstandsbediening De bedieningsfunctie is een optionele functie, geef aan of u deze wilt bestellen.
6. Storingsalarm
Het display is zoals weergegeven in de onderstaande afbeelding. De bijbehorende Het storingssymbool knippert en het bijbehorende pictogram van de storing apparaat knippert. De weergegeven gegevens zijn de foutcode. Raadpleeg maar de boutentabel voor de betekenis ervan.
*Symbolen van bougie, oliepomp, ventilator, sensor, voeding, etc. Knipperend geeft aan dat het overeenkomstige apparaat defect is.

Foutentabel
| Schuld code | Oorzaak van mistrukking | oplossingen |
| E-2 | Stroomvoorziening spanningsbereik | Normaal bereik: 24V (18-32V), 12V (9-16V). Controller of de accu of generator in orde is Controller of de zekering verouderd is. |
| E-3 | Ontstekingsplug mistrukking | 1) Controller of de ontstekingsstekker goed vastzit se of de draad is kortgesloten maar de behuizing. 2) Controller of de ontstekingsbougie beschadigd is. |
| E-4 | Oliepomp defect En | Controller op schade, losraken, oxidatie, kortsluiting uit en breken van oliepompaansluitingen en conn ectors |
| E-5 | Hoog temperatuur alarm (inneame > 50 C; behuizing > 23 0 C) | 1) Controller of het verwarmingskanaal vrij is. 2) Controller of de ventilator goed werkt. 3) Controller of de temperatuursensor normal is ik. |
| E-6 | Fout van de ventilator | 1) Controller of het waaier vastzit. 2) Controller of de aansluitplug los zit. 3) Te große opening:tussen magneet op windturbine en Hall-sensor op Beheerder. 4) Of de lijn kortsluit- of open circuit is lekkage van de motor. |
| E-8 | 1. Controller op olietekort, lage temperatuur stolling olievergifting, verstopping van de oliepijpleiding en verstopping van de oliepomp. 2. Controller of de inlaat- en uitlaatkanalen goed+zijn aangeslo niet geblokkeerd.Vlam UIT 3. Controller of de behuizingtemperatuursensor staat volledig in contact met de behuizing en of de druk de lente is sterk. | |
| Mislukte st kunst omhoog | 1) De temperatuur van de mantel is te hoog om de c Laat de shell 3 minuten afkoelen na het starten. 2) Er zit veel witte rook in de uitlaat | |
| S.2.1) Controller of het filter naast de ontstekingsbougie goed is geplaatst.schoon en Niet schoongemaaakt of verrangen.2.2) Controller of de brandstofinjectie effectief is2.3) Controller of de ontstekingsbougie verouderd is.2.4) Is de speling van de interne windturbine te groot?groot?3) Eenkleine hoeveelheid witte rook of geen rook inhet uitlaatgas.3.1) Controller op olietekort, bevoren of geblokkeerde oliepijpleidingen.3.2) Controller of de pomp vastzit of beschadigd is.en de pomp is Niet in staat om te pompen.3.3) Controller of de inlaat- en uitlaatkanalen goed+zijn aangesloten.Verbrandingsprocessen ongehinder verlopen.3.4) Controller of de ontstekingsbougie beschadigd is3.5) Is de speling van het binnenste windwiel te groot?groot.4) De ontsteking is normalaal, maar het uittallen van de ontsteking isnog steeds gemeld.Controler of de behuizingstemperatuursensor is volcontact met de behuizing, of de drukspri ng is sterk, ongeacht of de sensor normalaal is. | ||
| E-9 | Sensor defect | Of de temperatuursensorconnectorenen connectoren beschadigd of los, of deZijnsensor beschadigd isof Niet. |
Gebruikscode
- Het is verboden om het te gebruiken in een omgeving met een hoge luchtvochtigheid, geleidend stof, ontvlambare stoffen en explosieve gassen, stof, materialen, corrosieve media, sterk licht, sterke magnetische, hoogspannings- en hoogstroomapparatuur in de buurt.
- Spanningsbereik van de voeding: DC24V-regelaar is geschikt voor (19-32)V; DC12V-regelaar is geschikt voor (9-16)V; Verschillende spanningsregelaars zijn niet universeel en het is verboden om ze buiten de toegestane grenzen te gebruiken. Het toepasselijke spanningsbereik.
- De 5KW-controller moet worden gebruikt op het 5KW-organisme; de 2KW-controller moet worden gebruikt op het 2KW-organisme.
- Als de controller of het externe apparaat beschadigd is, moet deze door de
prototype-apparaat en professionals.
- Het is verboden om de controller shell privé te openen.
- De apparatuur moet strikt worden geïnstalleerd en onder veilige omstandigheden worden gebruikt.
- Het bedrijf is niet aansprakelijk voor het verlies en de aansprakelijkheid van de controller door de verkeerde aansluiting, kortsluiting en schade aan de externe apparaten en lijnen.
- Bij hoge temperatuur van het lichaam kan de ventilator niet werken, dus moet deze snel worden afgekoeld zodat het lichaam de temperatuur kan bereiken. Koellucht moet worden ingespoten vanuit de verbrandingsinlaat om de lichaamstemperatuur lager dan 100°C te maken. Voorkom hoge temperatuur van brandende onderdelen of het veroorzaken van brand.
- Ons bedrijf is niet aansprakelijk voor enig verlies of aansprakelijkheid veroorzaakt door het niet nakomen van de verplichtingen. Installeer en gebruik overeenkomstig artikel 1 tot en met 6.
Fabrikant: Shanghai Xinmuyeyouxianggsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.
Geïmporteerd door AUS: SIHAO PTY LTD. 1 ROKEVA STRAAT EASTWOOD NSW 2122 Australië
Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Technische ondersteuning en e-garantiecertificaat
