BRUKSANVISNING LD 18-7 125 R Kit Flex

Utelukkelse av ansvar . . . . . . . . . . . . . 101

Anvendte symboler

ADVARSEL!

Henvisninger om avskaffing av gammel maskin (se side 101)!

Använda symboler 102

För din säkerhet 102

Buller och vibration ..... 105

Tekniska data 105

Översikt 106

Bruksanvisning 107

Underhåll och skötsel 110

Skrotning och avfallshantering ..... 110

(€-Försäkran om överensstämmelse .. 111

Ansvar....111

Använda symboler

WARNING!

Varnar för en omedelbart hotande fara.

Riskför liv och lem eller svåra personskador om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation.

Omvarningen ej beaktas kan person- eller sakskador uppstå.

OBS

Hänvisar till användningstips och viktig information.

Symboler på maskinen

Läs bruksanvisningen innan maskinen tas bruk!

Använd ögonskydd!

Avfallshantering (skrotning) (sesida 110)!

För din säkerhet

WARNING!

Läs innan elvertyget tas i bruk noggrant igenom och följ

• f öreliggande bruksanvisning,
• "Allmänna säkerhetsanvisningar" förelverktyg i det bifogade häftet (skrift-nr.315.915),
• regler och föreskrifter för olycksförebyggande som gäller på orten, där maskinen används.

Detta elverktyg är konstruerat enligt modern teknik och vedertagna säkerhetstekniska regler. Trots det kan fara för liv och lem uppstå både för användaren och andra resp skador på maskinen eller andra föremål.

Elverktyget får endast användas

• f ör avsett ändamål,
  -i säkerhetstekniskt felfritt tillständ.

Störningar som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Saneringsslipmaskinen LD 18-7 125 R/LD 18-7 150 R är avsedd

– för yrkesmässig användning inom industri och hantverk,
– för torr slipning och glättning av betong, puts, golvmassa, sandsten, chamotte och asfalt,
– för avslipning av färg och limrester på betong eller golvmassa,
– för insats med diamantverktyg som FLEX erbjuder för denna maskin och som är godkända för ett varvtal på minst 7.000 rpm.

Användning av kap-, skrubb- och lamellslipskivor eller trådborstar är ej tillåtet.

Vid användning av saneringsslipmaskinen LD 18-7 125 R/LD 18-7 150 R ska en dammsug av typ M anslutas.

Läs noggrant igenom alla säkerhets-anvisningarna och övriga anvisningarna.

Ejbeaktade säkerhetsanvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra personskador.

Förvaraalla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

- Detta elverktyg är avsett för användning som slipmaskin. Beakta alla säkerhetsanvisningar, anvisningar, bilder och data som erhålls med maskinen.

Om följande anvisningar ej beaktas kan elektriska stötar, brand och/eller svåra personskador uppstå.

■ Detta elverktyg är ej lämpligt för slipning med sandpapper, arbete med trådborstar, polering och kapning.

Ej avsedd användning av elverktyget kan leda till faror och personskador.

■ Använd aldrig tillbehör som inte är speciellt avsett och rekommenderat av tillverkaren för detta elverktyg.

Bara för att ett tillbehör kan monteras på elverktyget garanteras ingen säker användning.

Insatsverktygets tillåtna varvtal måste vara minst så högt som elverktygets angivna max varvtal.

Tillbehör som roterar snabbare än tillåtet, kan gå sönder och flyga omkring.

Insatsverktygets ytterdiameter och tjocklek måste motsvara elverktygets angivna mått.

Felaktigt uppmätta insatsverktyg kan inte skärmas eller kontrolleras tillräckligt.

■ Slipskivor, sliptallrikar eller annat tillbehör måste passa exakt på elverktygets slipspindel.

Insatsverktyg som inte passar exakt på elverktygets slipspindel roterar ojämnt, vibrerar starkt och kan leda till att kontrollen förloras.

Använd aldrig skadade insatsverktyg. Kontrollera insatsverktygen före varje användning rörande splitterskador och sprickor och sliptallrikarna rörande sprickor, slitage eller stark nötning. Kontrollera att elverktyget eller

insatsverktyget ej tagit skada om det fallit ner eller använd ett oskadat insatsverktyg. När insatsverktyget kontrollerats och monterats, måste du hålla dig och andra personer utanför det roterande insatsverktygets plan och låta maskinen gå en minut med högsta varvtal.

Skadade insatsverktyg bryts oftast redan under denna testtid.

■ Använd personlig skyddsutrustning. Använd beroende på tillämpning ansiktsskydd, ögonskydd eller skyddsglasögon. Använd vid behov dammfiltermask, hörselskydd, skyddshandskar eller specialförkläde som skyddar mot fina slip- och materialpartiklar.

Ögonen måste skyddas mot kringflygande främmande partiklar, som uppstår vid olika tillämpningar. Vid användning måste damm- eller andningsskyddsmask filtrera uppstående damm. Om du utsätter dig länge för starkt buller, kan hörseln ta skada.

■ Se till att andra personer håller tillräckligt avständ till ditt arbetsområde. Alla som beträder arbetsområdet måste bära personlig skyddsutrustning.

Brottstycken från arbetsstycket eller avbrutna insatsverktyg kan flyga omkring och förorsaka personskador även utanför det direkta arbetsområdet.

Håll maskinen under arbete endast i de isolerade handtagen om insatsverktyget kan träffa dolda strömledningar eller den egna nätsladden.

Kontakt med en strömförande ledning kan även sätta maskinens metalldelar under spänning och leda till elektriska stötar.

■ Håll nätsladden på avständ från roterande insatsverktyg.

Om du tappar kontrollen över maskinen, kan nätsladden kapas eller gripas och din hand eller arm kan dras mot det roterande insatsverktyget.

Lägg aldrig ifrån dig elverktyget förrän insatsverktyget står helt stilla.

Det roterande insatsverktyget kan komma i kontakt med avläggningsytan, varigenom du kan tappa kontrollen över elverktyget.

■ Låt aldrig elverktyget vara igång när den bärs.

Din klädsel kan genom tillfällig kontakt gripas av det roterande insatsverktyget och insatsverktyget kan borra in sig i din kropp.

■ Rengör elverktygets luftöppningar regelbundet.

Motorfläkten suger in damm i huset och en större mängd metalldamm kan förorsaka elektriska faror.

■ Använd ej elverktyget i närheten av brännbart material.

Gnistor kan tända dessa material.

■ Använd aldrig insatsverktyg som kräver flytande kylmedel.

Användning av vatten eller andra flytande kylmedel kan leda till elektriska stötar.

Särskilda säkerhetsanvisningar för slipning:

• Slipverktygen får endast användas för därför rekommenderat ändamål.
  Till exempel: Slipa aldrig med en diamant-sliptallriks sidyta. Diamantsliptallrikar är avsedda för materialavverkning med sliptallrikens undersida. Kraftinverkan från sidan kan bryta dessa slipverktyg.

■ Använd alltid oskadade spännflänsar med rätt storlek och form för valt insatsverktyg.

Lämpliga flänsar stöder insatsverktygen och minskar därmed risken för brott.

■ Använd ej nötta insatsverktyg från större elverktyg.

Insatsverktygen för större elverktyg är inte konstruerade för mindre elverktygs högre varvtal och kan brytas.

Backslag och motsvarande säkerhetsanvisningar

Backslag är den plötsliga reaktionen när ett roterande insatsverktyg som slipskiva, sliptallrik eller trådborste hakar fast eller blockeras, vilket leder till att det roterande insatsverktyget stoppas abrupt. Därigenom accelererar ett okontrollerat elverktyg vid det blockerande stället i motsatt riktning till insatsverktygets rotationsriktning.

Om t.ex. en slipskiva hakar fast eller blockeras i arbetsstycket, kan slipskivans kant som arbetar i arbetsstycket fastna och därigenom förorsaka att slipskivan bryts ut eller ett backslag uppstår. Slipskivan rör sig då mot eller från operatören beroende på skivans rotationsriktning vid det blockerande stället. Härvid kan slipskivor även brytas.

Ett backslag är följden av missbruk eller felaktig användning av elverktyget. Det kan förhindras genom lämpliga försiktighets-åtgärder enligt nedanstående beskrivning.

Håll fast elverktyget ordentligt och håll kroppen och armarna i ett läge som är lämpligt för att fånga upp backslagskrafter. Använd alltid ett extra stödhandtag, om sådant finns, för att ha största möjliga kontroll av backslagskrafter eller reaktionsmomenter vid uppstarten.
Operatören kan genom lämpliga försiktighetsåtgärder behärska backslags- och reaktionskrafterna.

Håll alltid händerna på avständ från roterande insatsverktyg.

Insatsverktyget kan vid ett backslag röra sig över din hand.

■ Undvik att med kroppen komma in i det område som elverktyget rör sig i vid ett backslag.

Bakslaget trycker elverktyget i motsatt riktning till slipskivans riktning vid det blockerande stället.

Arbeta särskilt försiktigt i närheten av hörn, vassa kanter osv. Se till att insatsverktygen ej hoppar tillbaka från arbetsstycket eller fastnar.

Det roterande insatsverktyget tenderar till att fastna vid hörn och vassa kanter eller om det studsar tillbaka. Detta förorsakar kontrollförlust eller backslag.

■ Använd inte en kedje- eller en tandad sågklinga.

Sådana insatsverktyg förorsakar ofta ett backslag eller att man förlorar kontrollen över elverktyget.

Vidare säkerhetsanvisningar

■ Använd endast för utomhusbruk godkända förlängningssladdar.
Avslipning av blyfärg rekommenderas inte. Blyfärger bör endast avlägsnas av specialist.
■ Bearbeta ej material som frisläpper hälsovådliga ämnen (t.ex. asbest).

Vidta skyddsåtgärder om hälsovådligt, brännbart eller explosivt damm kan bildas. Använd dammskyddsmask. Använd suganläggningar.

SAKSKADOR!

Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra.

Buller och vibration

Buller- och svängningsvärdena har uppmätts enligt EN 60745.

Maskinens A-uppmätta bullernivå under typiska förhållanden ger följande värden:

-	Ljudtrycksnivå:	91,8
-	Ljudeffektsnivå:	102,8
-	Osäkerhet:

Sammanlagt svängningsvärde (vid slipning av betongytor):

-	Emissionsvärde: _h = 7,4 ma/s^2
-	Osäkerhet: ^2	K

WARNING!

De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras bullerochsvängningsvärdena.

OBS

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 60745 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen. Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning.

Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande underhåll, kan svängningsnivån avvika. Detta kan avsevärt höja svängningsbelastningen över hela livslängden.

För en exakt bestämning av svängningsbelastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar tas med i beräknängen. Detta kan tydligt minska svängningsbelastningen över hela livslängden.

Bestäm extra säkerhetsåtgärder för operatörens skÿdd mot svängningar som till exempel: Underhåll av elverktyg och insatsverktyg, att händerna hålls varma och organisering av arbetsförloppen.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycket överskrider 85 dB(A).

Tekniska data

Maskintyp Saneringsslipmaskin		LD 18-7 125 R	LD 18-7 150 R
Nätspänning V/Hz 230/50
Skyddsklass		☐/II
Upptagen effekt W 1.800
Varvtal	rpm	7.000
Verktygshållare		M14
Max skivdiameter	mm	125	150
Vikt enligt "EPTA-Procedure 01/2003" (utan sladd)	kg	4,2	4,3

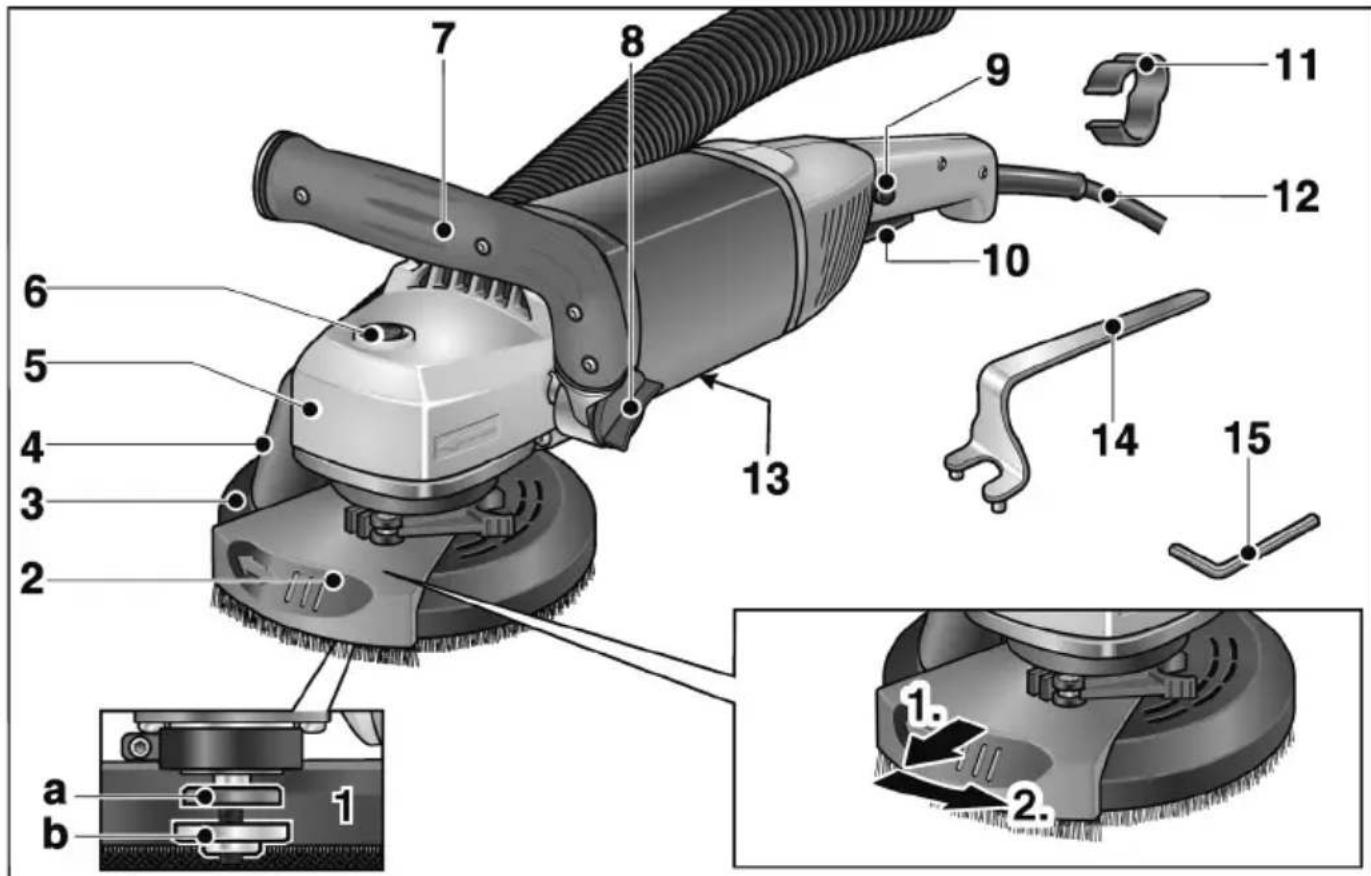

Översikt

1 Spindel med gängad fläns

a Spännfläns

b Spännmutter

2 Svängbart kantsegment

3 Sprängskydd med borstkrans

a) LD 18-7 125 R: ∅ 125 mm

b) LD 18-7 150 R: ∅ 150 mm

4 Anslutningsstuts för utsugning

5 Växelhuvud

Med luftöppning och

För att låsa spindeln vid verktygsbyte.

7 Inställbart handtag

8 Ratt för handtagsinställning

Förhindrar oavsiktlig start av maskinen och arreterar strömbrytaren (1) vid kontinuerlig drift.

10 Strömställare

för till- och frånslagning.

11 Sladdhållare (3x)

För säker sladdmontering på sugslangen

12 Anslutningssladd 4,0 m med nätkontakt

13 Typskylt

14 Spännmutternyckel

15 Insexnyckel (nyckelvidd 4)

Bruksanvisning

Före idrifttagning

- Packa upp elverktyget och tillbehör och kontrollera att leveransen är fullständig och om transportskador uppstått.

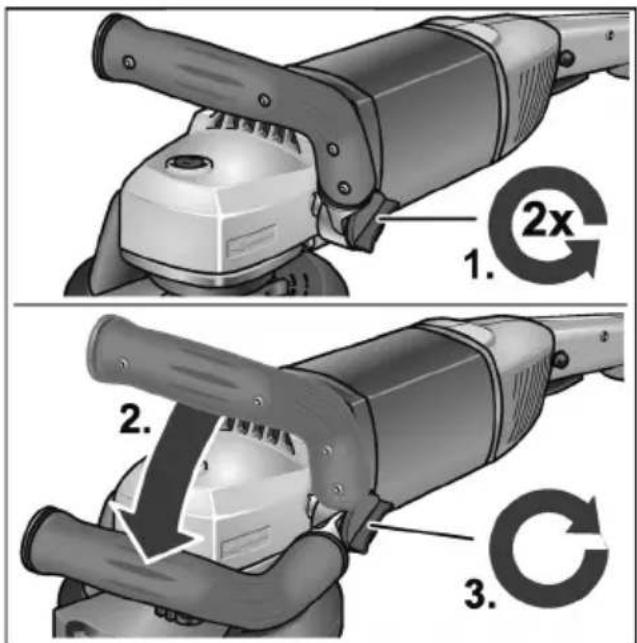

Handtagsinställning

1. 2x 2. 3.

■ Lossa ratten för handtagsinställning genom att vrida den ca 2 varv moturs.
■ Ställ handtaget i önskat läge (15° delning). Se till att det låser riktigt!
Dra åt ratten för handtagsinställning medurs.

OBS

Vid behov kan handtaget även flyttas till elverktygets andra sida.

■ Kontrollera sprängskyddets läge.

Montering och byte av slipskivor

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

■ Tryck spindelspärren och håll den intryckt (1.).
■ Lossa spännmuttern från spindeln moturs med hållnyckeln och ta av den (2.).

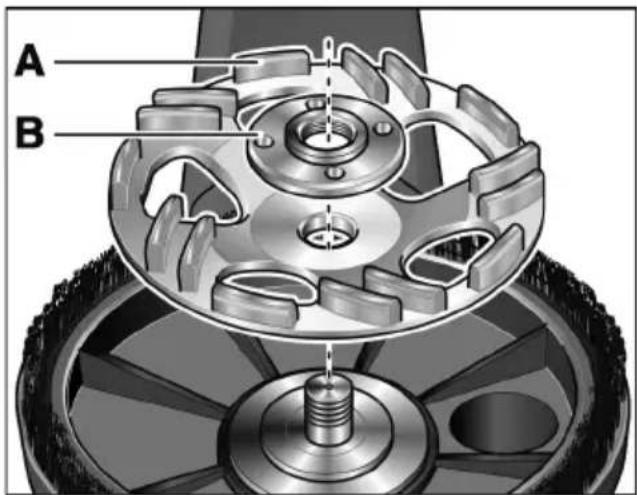

■ Montera diamantsliptallriken (A) i rätt läge.

A B

■ Skruva fast spännmuttern (B) på spindeln med flänsen riktad uppåt.
■ Håll spindellåsen intryckt.
■ Dra åt spännmuttern med hållnyckeln.

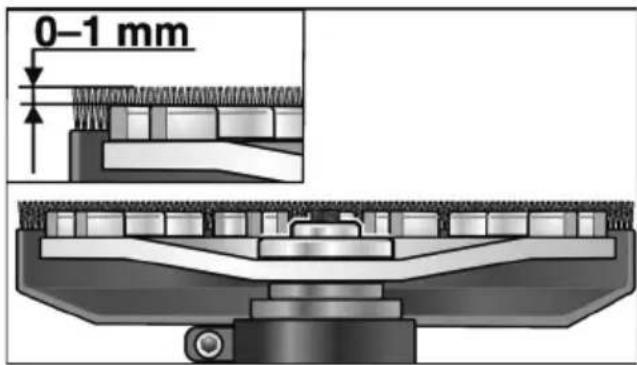

0-1 mm

Borstkransen ska sticka ut 0–1 mm över sliptallriken. Korrigera vid behov (se "Inställning av sprängskyddet").

■ Stick nätkontakten i uttaget.
■ Starta elverktyget (utan spärr) och låt det gå ca 30 sekunder. Beakta eventuell obalans och vibration.
■ Koppla från elverktyget.

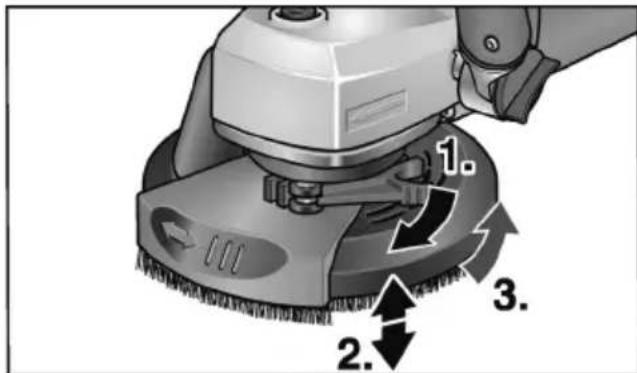

Inställning av sprängskyddet

i OBS

Borstkransen ska sticka ut 0–1 mm över sliptallriken. För att jämna ut diamant-sliptallrikens slitage kan sprängskyddet ställas in i höjd.

■ Lossa spännspaken på sprängskyddet.
■ Ställ in sprängskyddet på önskad höjd.

1. 2. 3.

■ Dra åt spännspaken.

i OBS

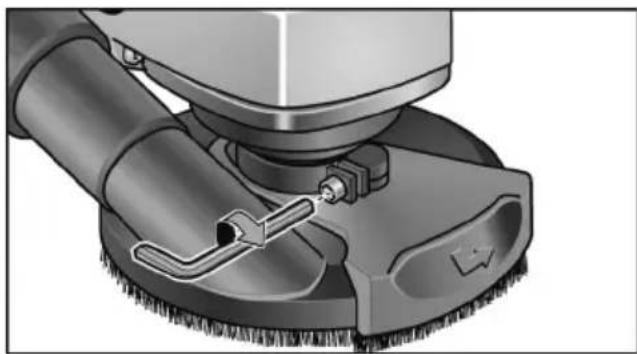

Vid avtagande spännkraft kan den justeras genom att dra åt insexskruven på spännspaken.

Anslutning av en suganläggning

i OBS

Användning av en FLEX specialsug av typ M rekommenderas.

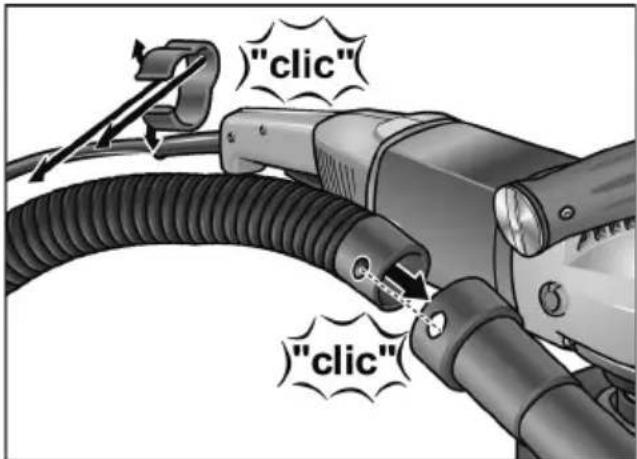

Koppla sugslangen på sprängskyddets anslutningsstuts.
■ Fäst anslutningssladden på sugslangen med hjälp av de medföljande sladdhållarna (3x).

■ Anslut sugslangen till suganläggningen. Beakta suganläggningens bruksanvisning! Kontrollera anslutningen! Använd passande adapter vid behov.

i OBS

Kontakta dammsugarleverantören om dammsugaren behöver en särskild anslutningsstuts (dvs en annan anslutningsstuts än den 32 mm/36 mm standardanslutningsstutsen som ingår videlverktygets leverans för att erhålla enlämplig adapter.

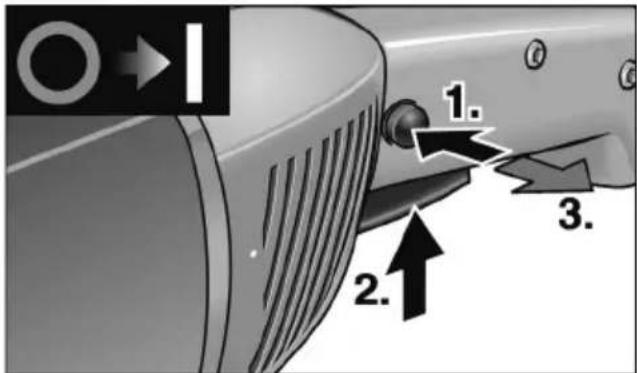

Elverktygets till- och frånkoppling Kort drift utan spärr:

1. 2. 3.

■ Tryck först på tillkopplingsspärren. Tryck därefter på strömställaren och håll fast den. Släpp tillkopplingsspärren.
■ Släpp strömställaren för att koppla från maskinen.

■ Tryck först på tillkopplingsspärren. Tryck därefter på strömställaren och håll fast den.
■ För arretering: Håll spärrknappen intryckt och släpp strömställaren. Släpp tillkopplingsspärren.

i OBS

Efter strömavbrott startar den tillkopplade maskinen inte igen.

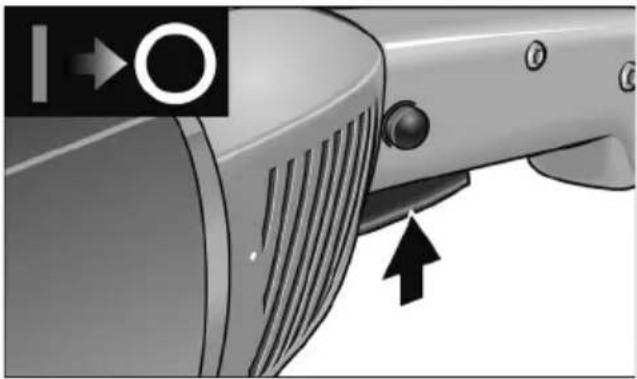

Maskinens frånkoppling:

■ För frånkoppling: Tryck kort på strömställaren och släpp den.

Arbeta med elverktyget

WARNING!

Den roterande sliptallriken får ej komma ikontakt med vassa utstående föremål. Risk för backslag! Skador på sliptallriken. Vid skador eller stark avnötning av sliptallriken måste den absolut bytas ut.

VAR FÖRSIKTIG!

Håll fast elverktyget med båda händerna!

1. Montera slipsmedel.
2. Anslut suganläggningen.
3. Stick in nätkontakten.
4. Koppla till suganläggningen.
5. Koppla till maskinen.

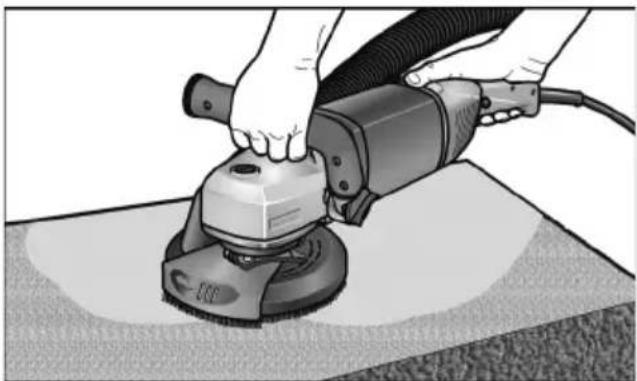

6. Sätt saneringsslipmaskinen på arbetsytan. Borstkransen måste ligga jämnt på arbetsytan.

1. Höj trycket för att sliptallriken ska få kontakt med arbetsytan. Sväng därvid slipmaskinen med överlappande rörelser.

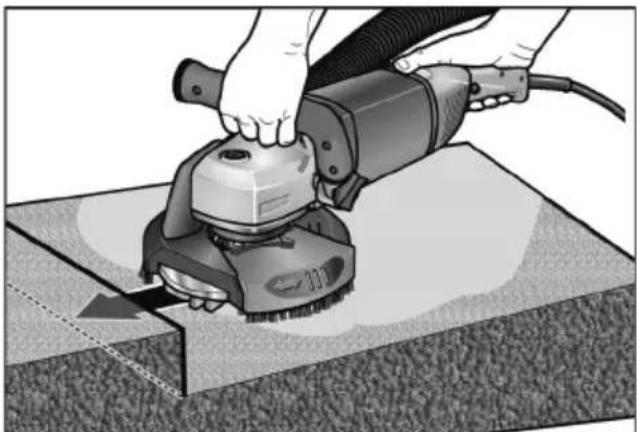

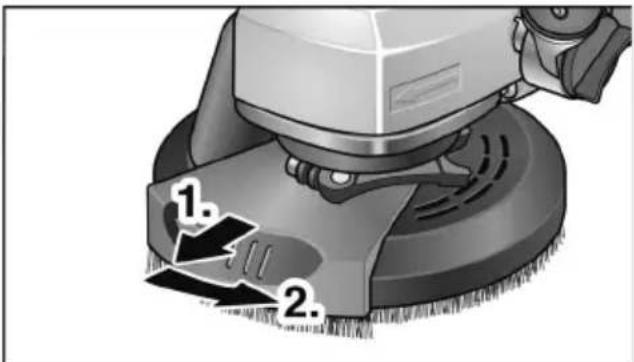

2. För hörnslipning:

- Stäng av maskinen och vänta tills slipverktyget står stilla.

1. 2.

– Dra ut det svängbara kantsegmentet och sväng det åt vänster.
- Koppla till maskinen igen.

1. Koppla efter arbetet från elverktyget och dra ut nätkontakten.

Borstkrans

Sprängskyddet är utrustat med en borstkrans. Denna krans har två funktioner:

– Eftersom kransen sticker ut över sliptallrikens yta kommer den först i kontakt med arbetsytan. Därigenom ställs sliptallriken parallellt mot arbetsytan innan slipmedlet kommer i kontakt med arbetsytan. På så sätt undviks en skärformig fördjupning genom sliptallrikens kant.

- Kransen håller tillbaka dammet tills det sugs ut av dammsugaren.

Om borstkransen skadas eller är mycket sliten måste den bytas ut. En reservborstsats kan erhållas hos varje FLEX-kundtjänstställe.

Underhåll och skötsel

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

Rengöring

WARNING!

Använd varken vatten eller andra flytande rengöringsmedel.

■ Blås igenom motorrummet och kåpans insida med torr tryckluft regelbundet.
■ Rengör sprängskyddet och det svängbara kantsegmentet med torr tryckluft.

Reparation

Reparation får endast utföras av en kundtjänstverkstad som är auktoriserad av tillverkaren.

OBS

Lossa ej skruvarna på motorkåpan under garantitiden. I annat fall upphör tillverkarens garantiförpliktelser att gälla.

Reservdelar och tillbehör

För vidare tillbehör, särskilt insatsverktyg, se tillverkarens katalog.

Explosionsritningar och reservdelslistor återfinns på vår hemsida:

www.flex-tools.com

Skrotning och avfallshantering

WARNING!

Gör förbrukade maskiner obrukbara genom att avlägsna nätsladden.

Endast för EU-stater Kasta ej elverktyg i hushållssoporna! Enligt det europeiska direktivet 2012/

19/EG om avfall av elektrisk och elektronisk utrustning och omsättningen i nationell rätt ska förbrukade elverktyg samlas separat och lämnas in till miljövänlig återvinning.

OBS

Fråga fackhandlaren rörande avfallsbestämmelser!

CE -Försäkran om överensstämmelse

Härmed förklarar vi att den under "Tekniska data" beskrivna produkten uppfyller kraven i följande standarder eller regelgivande dokument:

EN 60745 enligt kraven i direktiven

2004/108/EG (till 19.04.2016),

2014/30/EU (fom 20.04.2016),

2006/42/EG, 2011/65/EG.

Ansvarig för tekniska underlag:

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.

Sisältö
