NAUDOJIMO INSTRUKCIJA LD 18-7 125 R Kit Flex

■ Tarkista laikan suojuksen asento.

0-1 mm

Naudojami simboliai .....190

Jūsu saugumui .....190

Triukšmas ir vibracija .....193

Techniniai duomenys .....194

Bendras jrankio vaizdas .....195

Nurodymai dirbant .....196

Techninis aptarnavimas ir priežiūra . . .199

Nurodymai utilizuoti .....200

C€-Atitikimo deklaracija .....200

Atsakomybės pašalinimas .....200

Naudojami simboliai

JSPĖJIMAS!

Nurodo betarpiškai gresiantj pavojų.

Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIAI!

Nurodo potencialiai pavojingą situacija.

Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.

NURODYMAS

Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją.

Simboliai ant jrankio

Prieš eksploatavimą perskaitykite naudojimo instrukciją!

Užsidėkite apsauginius akinius!

Nuoroda dėl seno įrankio utilizavimo (žr. 200 psl.)!

Jūsų saugumui

JSPĖJIMAS!

Prieš naudodami elektrini įrankį, pirmiausiai perskaitykite ir tik tada dirbkite.

Laikykitės:

- šios instrukcijos,

• „Bendruju saugos taisykliu“, esančių pridedamoje knygelėje, naudojantis elektriniais įrankiais (spaudinio-Nr.: 315.915),
• naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų.

Šis elektrinis įrankis pagamintas pagal naujausią technikos lygį ir pripažintas technikos saugos taisykles.

Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai. Šis elektrinis įrankis gali būti naudojamas tik

• pagal paskirtj,
  – saugumo technikos požiūriu nepriekaištingos būklės.

Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.

Naudojimas pagal paskirti

Betono šlifuoklis LD 18-7 125 R/LD 18-7 150 R yra skirtas

– profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse,
- betonui, tinkui, monolitinėms grindims, smiltainiui, šamotui ir asfaltui sausai šlifuoti ir išlyginti,
- dažams ir klijų likučiams ant betono ir monolitinių grindų šlifuoti,
- naudoti su deimantiniais įrankiais, kuriuos FLEX siūlo šiam prietaisui ir kurių mažiausias leidžiamasis sūkių skaičius yra 7.000 aps./min.

Neleidžiama naudoti pjovimo, grubaus šlifavimo, lapelinių šlifavimo diskų arba vielinių šepečių.

Naudodami betono šlifuoklj LD 18-7 125 R/LD 18-7 150 R privalote prijungti M klasės dulkių siurblį.

Saugos nurodymai

ISPÉJIMAS!

Perskaitykite visus saugos nurodymus ir perspėjimus. Aplaidumo laikantis saugos nurodymų ir perspėjimų pasekmė gali būti elektros smūgis, gaisras ir/arba sunkūs sužeidimai. Visus saugos nurodymus ir perspėjimus saugokite ateičiai.

■ Šj elektrinį įrankį reikia naudoti kaip šlifuoklj. Atkreipkite dėmesį į visas saugos nuorodas, nurodymus, paveikslėlius ir duomenis, kuriuos Jūs gausite kartu su prietaisu.
Jei nesilaikysite šių nurodymų, galite gauti elektros smūgis, kilti gaisras ir/ arba būti sunkiai susižeisti.
■ Šis elektrinis įrankis nepritaikytas šlifuoti su šlifavimo popieriumi, netinka darbui su vieliniais šepečiais, poliruoti ir pjauti abrazyviniais diskais.

Naudojant ne pagal paskirtj, galima sugadinti jrankj ir susižeisti.

■ Nenaudokite priedų, kurie nėra gamintojo skirti arba rekomenduoti šiam elektriniam įrankiui.

Tai, kad Jūs galite pritvirtinti priedą prie elektrinio įrankio, negarantuoja saugaus naudojimo.

■ Leistinas skirtų šiam prietaisui darbinių priedų ir reikmenų sukimosi greitis turi būti ne mažesnis, negu didžiausias prietaiso sukimosi greitis.

Priedas, kuris sukasi greičiau nei leidžiama, gali suirti ir dalimis išlakstyti j visas puses.

■ Darbinių priedų ir reikmenų išorinis skersmuo ir storis turi atitikti elektrinio įrankio duomenis.

Netinkamų matmenų darbiniai įrankiai gali būti nepakankamai apsaugoti arba kontroliuojami.

■ Šlifavimo diskai, šlifavimo lėkštelės ir kiti priedai privalo tiksliai tikti ant elektrinio įrankio šlifavimo suklio.

Darbiniai įrankiai, kurie netiksliai tinka ant elektrinio įrankio šlifavimo suklio, sukasi netolygiai, labai stipriai vibruoja ir dėl to Jūs galite nesuvaldyti įrankio.

■ Nenaudokite pažeistų darbinių įrankių. Kiekvieną kartą prieš naudojantis patikrinkite darbinius įrankius, ar jie nėra suskilę ir įtrūkę; patikrinkite šlifavimo lėkšteles, ar jos nėra įtrūkusios, susidėvėjusios arba stipriai nudilusios. Jei elektrinis įrankis arba darbinis įrankis nukrenta ant žemės, patikrinkite, ar jis nepažeistas, arba naudokite nepažeistą darbiniį įrankį. Kai Jūs patikrinote ir įstatėte darbiniį įrankį, besisukančio darbinio priedo plokštuma neturi eiti per Jūsuį ir greta esančių asmenų buvimo vietą ir leiskite prietaisui vieną minutę suktis didžiausiu greičiu.

Pažeisti darbiniai įrankiai dažniausiai lūžta per šį tikrinimo laiką.

■ Naudokitės asmeninėmis saugos priemonėmis. Priklausomai nuo atliekamo darbo, naudokitės viso veido apsauga, akių apsauga ar apsauginiais akiniais. Jei numatyta, naudokite respiratorių, klausos apsaugą, apsaugines pirštines ar specialią prijuostę, kuri nesudarytų sąlygų kontaktui su mažomis abrazyvo ar šlifuojamos medžiagos dalelėmis.

Akys privalo būti apsaugotos nuo j šalis lekiančių pašalinių kūnų, kurie susidaro atliekant įvairius darbus. Respiratorius ar dujokaukė privalo sulaikyti smulkias daleles, kylančias šlifuojant. Jei ilgą laiką dirbote dideliame triukšme, galite pajusti klausos susilpnėjimą.

■ Sekite, kad pašaliniai asmenys išlaikytų saugų atstumą. Kiekvienas, jžengiantis į darbinę zoną, privalo naudotis asmeninėmis saugos priemonėmis.

Detalės arba lūžusių darbinių įrankių nuolaužos gali lėkti į šalis ir taip pat sužeisti net už darbinės zonos ribų.

■ Prietaisą laikykite tik už izoliuotų rankenu, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savajį tinklo kabelį.

Kontaktas su laidais, kuriais teka elektros srovė, gali sukelti įtampa metalinėse prietaiso dalyse ir sukelti elektros smūgį.

■ Tinklo kabelj saugokite nuo besisukančių darbinių įrankių.

Jei Jūs nesuvaldysite prietaiso, tinklo kabelis gali būti perpjautas arba pagriebtas ir Jūsų plaštaka arba ranka gali pakliūti į besisukantį darbini įrankį.

■ Niekuomet nepadėkite elektrinio įrankio, jei darbinis įrankis dar nesustojo.

Besisukantis darbinis įrankis gali paliesti paviršių ir todėl Jūs galite nesuvaldyti elektrinio įrankio.

■ Niekuomet neneškte veikiančio elektrinio įrankio.

Atsitiktinio kontakto metu Jūsų drabužius gali pagriebti besisukantis darbinis įrankis ir jis įsigręš į Jūsų kūną.

■ Reguliariai valykite elektrinio įrankio ventiliacinius plyšius.

Variklio ventiliatorius traukia dulkes j korpusa, ir susikaupęs didelis metalinių dulkių kiekis gali sukelti elektros smūgį.

■ Nenaudokite elektrinio įrankio arti degiųjų medžiagų.

Kibirkštys gali uždegti šias medžiagas.

■ Nenaudokite darbinių įrankių, skirtų darbui su aušinimo skysčiu.

Naudodami vandenj arba kitus skystus aušinimo skysčius, galite gauti elektros smūgj.

Šlifavimui skirti ypatingieji saugos nurodymai:

■ Šlifavimo diską galima naudoti tik rekomenduojamoms naudojimo galimybėms.

Pavyzdžiui: niekada nešlifuokite deimantinės šlifavimo lėkštelės šoniniu paviršiumi. Deimantinė šlifavimo lėkštelė yra skirta medžiagoms šalinti šlifavimo lėkštelės apatine puse. Šoninis jęgų poveikis į šį šlifavimo diską gali įj suardyti.

■ Visada naudokite nepažeistas tvirtinimo junges, kurių dydis ir forma tinka Jūsų pasirinktam darbiniam įrankiui.

Tinkamos jungės paremia darbinius įrankius ir sumažina lūžimo pavojų.

■ Nenaudokite didesnių elektrinių įrankių susidėvėjusių darbinių įrankių.

Didesniems elektriniams įrankiams skirti darbiniai įrankiai nėra apskaičiuoti mažų elektrinių įrankių dideliems sūkių skaičiams ir gali lūžti.

Atatranka ir atitinkami saugos nurodymai

Atatranka yra staigi reakcija į besisukančio darbinio įrankio, pvz., šlifavimo disko, šlifavimo lėkštelės, vielinio šepečio ir t.t., įstrigimą arba užkliuvimą. Įstrigimas arba užkliuvimas sąlygoja staigų darbinio įrankio stabdymą. Dėl to elektrinis įrankis įgauna nekontroliuojamą pagreitį kryptimi, priešinga darbinio įrankio sukimosi krypčiai.

Jei, pvz., šlifavimo diskas jstringa arba užkliūna detalėje, šlifavimo disko briauna, kuri yra detalėje, gali jstrigti ir dėl to šlifavimo diskas gali lūžti arba sukelti atatranką. Tada šlifavimo diskas artėja prie dirbančiojo arba tolsta nuo jo, priklausomai nuo disko sukimosi krypties jstrigimo vietoje. Šlifavimo diskai čia taip pat gali lūžti.

Atatranka yra neteisingo ar nekvalifikuoto darbo elektriniu jrankiu pasekmė.

Naudojant žemiau aprašytas atsargumo priemones, atatrankos galima išvengti.

■ Elektrini įrankį laikykite tvirtai, kūną ir rankas laikykite tokioje padėtyje, kad atlaikytumėte atatranką. Jei tik yra, visuomet naudokite papildomą rankeną, kad patikimai atlaikytumėte atatranką ar įsisukančio disko reakcijos momentą.

Naudodamasis tinkamomis atsargumo priemonėmis, dirbantysis gali suvaldyti atatrankos ir atoveikio jėgas.

■ Niekada nelaikykite rankų arti besisukančio darbinio įrankio.

Atatrankos atveju darbinis įrankis kliudyti Jūsų ranką.

■ Venkite pakrypti kūnu kryptimi, kuria juda elektrinis įrankis veikiant atatrankos jėgai.

Atatranka stumia elektrinj jrankj priešinga šlifavimo disko judėjimui blokavimo vietoje kryptimi.

■ Ypatingai atsargiai dirbkite prie kampų, aštrių kraštų ir t.t. Saugokite, kad įrankis neatsitrenktų į detalę ir nejstrigtų.

Besisukantis darbinis įrankis ties kampais, aštriais kraštais arba kai atšoka, yra linkęs užstrigti. Dėl to galite nesuvaldyti įrankio arba įvykti atatranka.

■ Nenaudokite pjovimo grandinių arba dantytų pjūklelių.

Tokie darbiniai įrankiai dažnai sukelia atatranką arba sunkiau pavyksta suvaldyti elektrinį įrankį.

Kitos saugos nuorodos

■ Naudokite tik naudojimui lauke skirtus pailginimo kabelius.
■ Nepatartina šlifuoti dažų, kurių sudėtyje yra švino. Dažus, kurių sudėtyje yra švino, pašalinti leidžiama tik specialistams.
Niekuomet nepjaukite ir nešlifuokite medžiagų, kurias apdorojant išsiskiria sveikatai kenksmingos medžiagos (pvz., asbestas). Imkitės saugumo priemonių, jei tikėtina, kad dirbant gali susidaryti sveikatai pavojingos, degios arba sprogios dulkės. Naudokite respiratorių. Naudokite dulkių nusiurbimo sistemą.

SUGADINIMO PAVOJUS!

■ Tinklo jtampa turi atitikti jtampa, nurodytą įrankio skydelyje.

Triukšmas ir vibracija

Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 60745.

A-redukuoto įrankio triukšmo lygio tipinė vertė:

– Triukšmo slėgio lygis: 91,8 dB(A)
– Triukšmo galios lygis: 102,8 dB(A);
– Paklaida: K

Vibracijos lygis

(šlifuojant betoninius paviršius):

- Bendru atveju

skleidžiamas dydis: a _h=7,4 m/s^2

- Paklaida: K = 1,5 m/s

ISPÉJIMAS!

Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

NURODYMAS

Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu.

Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti.

Pateiktas vibracijos lygis nurodo pagrindine elektrinio jrankio taikymo sritj.

Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti. Todėl darbo metu vibracijos apkrova gali smarkiai padidėti.

Norint tiksliai įvertinti vibracijos apkrova, reikėtu atsižvelgti ir į laika, kada įrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažėti.

Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.

ATSARGIAI!

Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.

Techniniai duomenys

Jrankio tipas Betono šlifuoklis		LD 18-7 125 R	LD 18-7 150 R
Tinklo įtampa V/Hz 230/50
Saugos klasė		☐/II
Imama galia W 1.800
Sukimosi greitis aps./min 7.000
Priedo jungtis M14
Didžiausias disko skersmuo mm 125 150
Svoris pagal „EPTA-procedure 01/2003“ (be jungiamojo kabelio)	kg	4,2	4,3

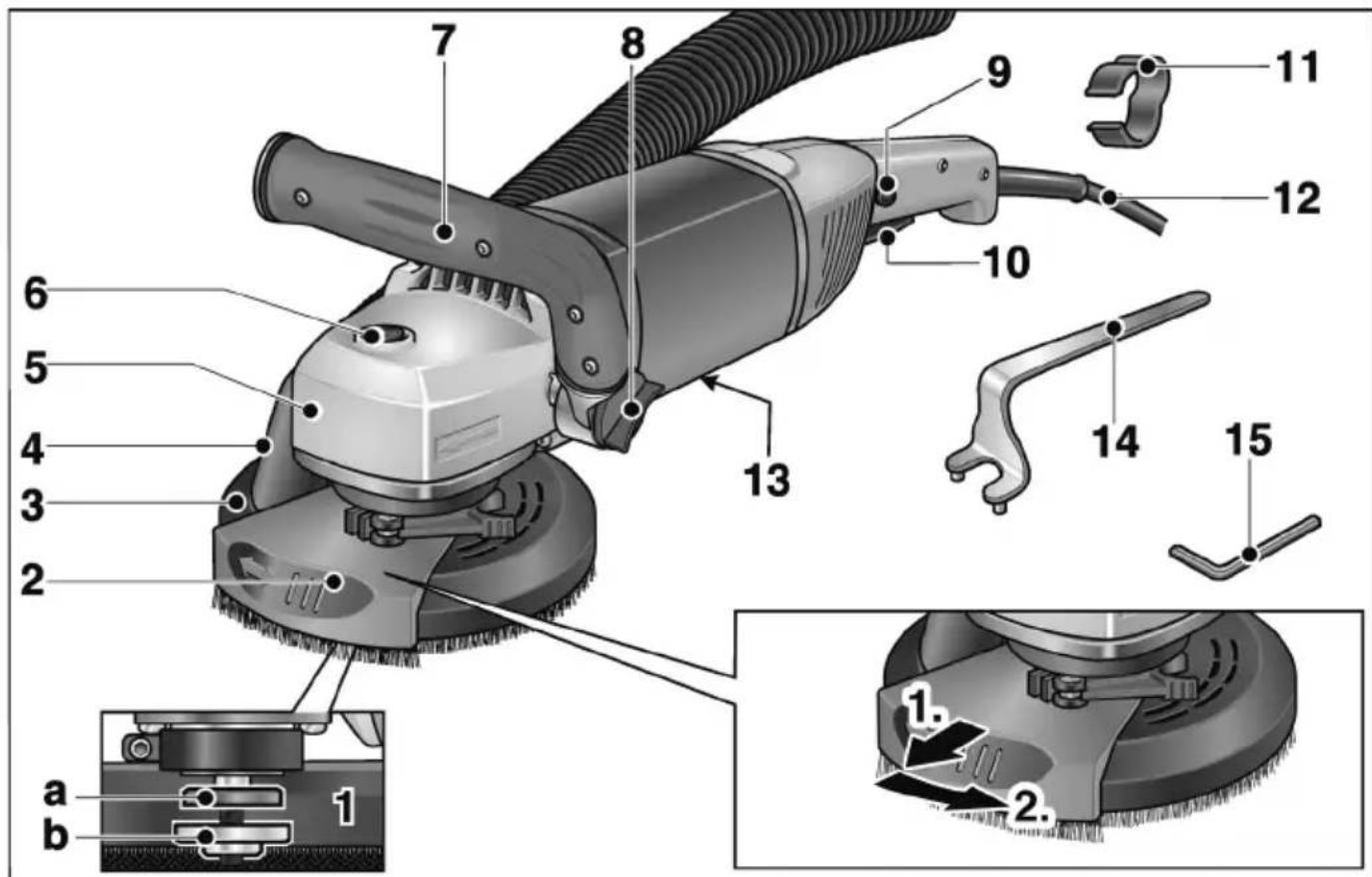

Bendras jrankio vaizdas

a tvirtinimo flanšas

b tvirtinimo veržlé

2 Pasukamas kraštinis segmentas

3 Apsauginis gaubtas su šepetiniu išoriniu žiedu

a) LD 18-7 125 R: ∅ 125 mm

b) LD 18-7 150 R: ∅ 150 mm

4 N u s i u r b i atvamzdis

5 Pavaros galvutė

su ventiliaciniais plyšiais ir sukimosi krypties rodykle.

6 Veleno fiksatorius

skirta nustatyti suklius, kai keičiami jrankiai.

7 Rankena, reguliuojama

8 Pasukama rankenėlė rankenai nustatyti

9 Ijungimo blokavimas/Fiksatorius

Užkerta kelią nenumatytam prietaiso jsibėgėjimui ir užfiksuoja jungiklj (9) ilgalaikio darbo režimui.

10 Jungiklis

Įrankį jungti ir išjungti.

11 Kabelio laikiklis (3x)

Kabeliui saugiai pro.isiurbimo o itaiso prijungimo zarna pravesti

12 Jungiamasis kabelis 4,0 m su tinklo kištuku

13 Irankio skydelis

14 Tvirtinimo veržlių raktas

15 Šešiabriaunis raktas (veržliarakčio žiaunų plotis 4)

Nurodymai dirbant

Prieš pirmą naudojimą

Išpakuokite elektrinį įrankį ir jo reikmenis bei priedus ir patikrinkite, ar nėra pakenkimų transportuojant.

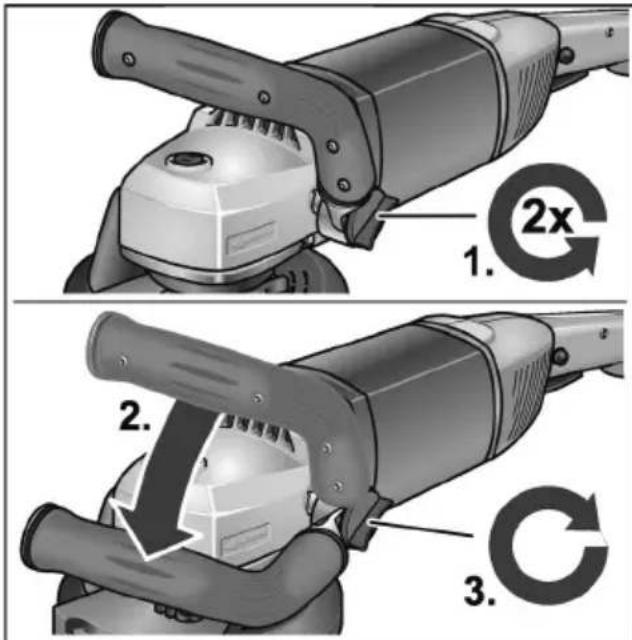

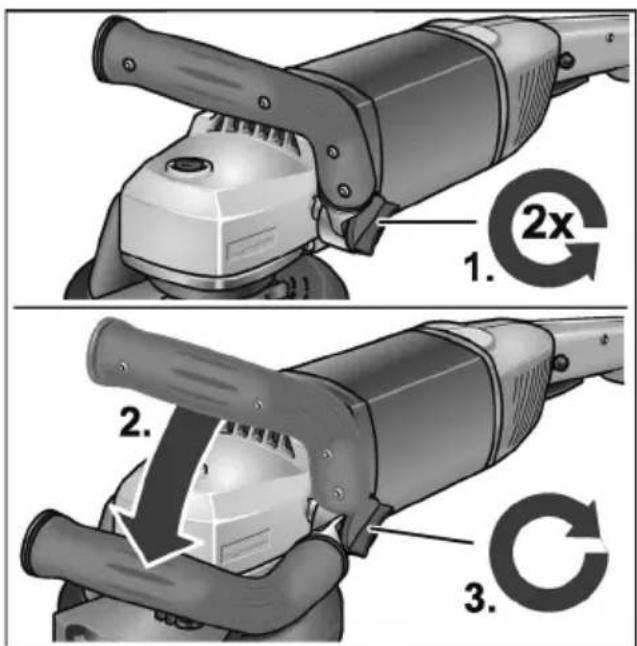

Rankenos nustatymas

1. 2x 2. 3.

■ Maždaug per 2 apsukas priešinga laikrodžio rodyklei kryptimi atpalaiduokite pasukamą rankenėlę rankenai nustatyti.
■ Nustatykite rankeną i pageidaujamą padėtį (užsifiksuoja kas 15°).
Atkreipkite dėmesį, kad ji tinkamai užsifiksuotų!
■ Laikrodžio rodyklės kryptimi priveržkite pasukamą rankenėlę rankenai nustatyti.

NURODYMAS

Prireikus rankeną galima perkelti j kitą elektrinio įrankio pusę.

Šlifavimo priemonių uždėjimas ir pakeitimas

JSPĖJIMAS!

Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

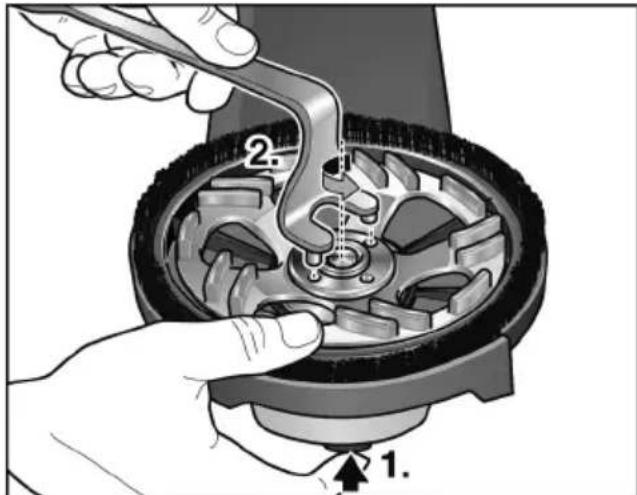

■ Paspauskite veleno fiksatorių ir laikykite jj šioje padėtyje (1. rodyklė).
■ Tvirtinimo raktu atsukite tvirtinimo veržlę, sukdami prieš laikrodžio rodyklę ir ją nuimkite (2.).

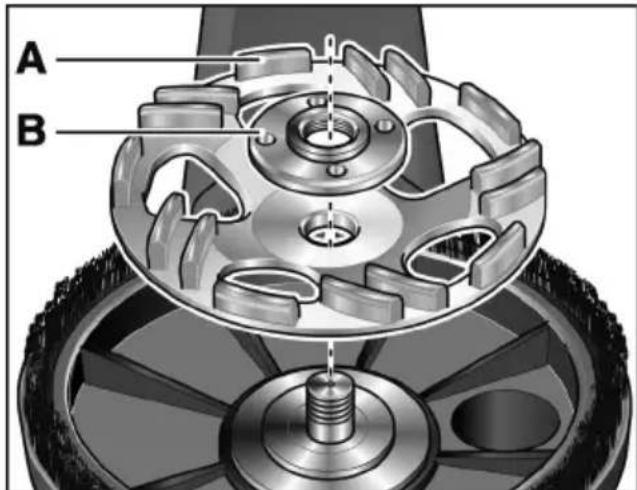

■ Deimantinę šlifavimo lėkštelę (A) įstatykite tinkamoje padėtyje.

A B

Ant veleno užsukite tvirtinimo veržlę (B) iškiliaja puse j viršu.
■ Paspauskite veleno fiksatorių ir laikykite jj šioje padėtyje.

■ Tvirtinimo veržlę jveržkite tvirtinimo raktu.

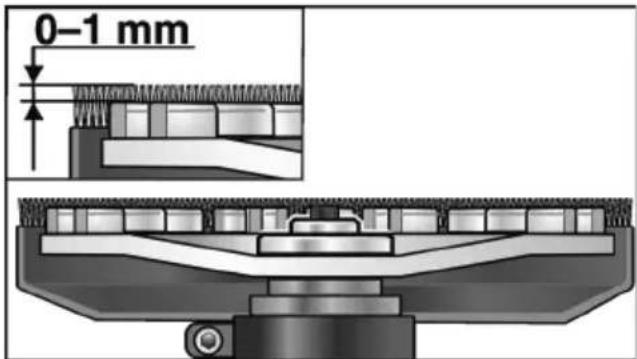

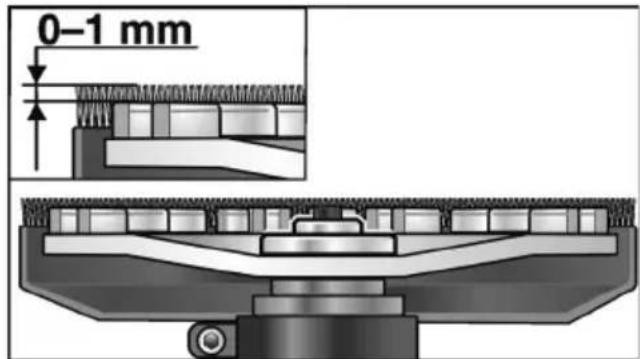

■ Patikrinkite apsauginio gaubto padėtį.

0-1 mm

Šepetinis žiedas privalo išljsti virš šlifavimo lėkštelės apie 0–1 mm.

Reikalui esant, reguliuokite (žr.

„Pakeiskite apsauginio gaubto padėtį“).

■ lkiškite šakutę j lizda.
■ Jjunkite elektrinį įrankį (nefiksuodami jungiklio) ir leiskite jam veikti apie 30 sekundžių. Patikrinkite, ar nėra disbalanso arba vibracijų.
■ Elektrinj jrankj išjunkite.

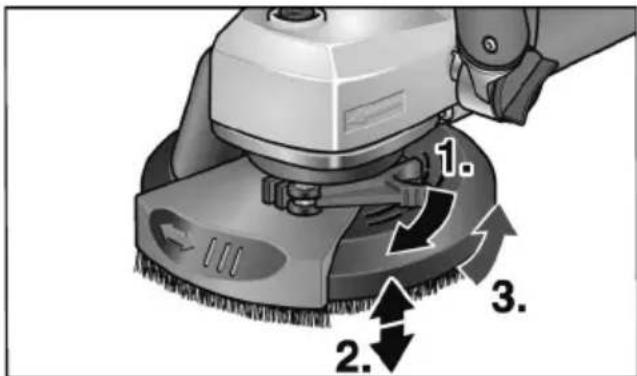

Pakeiskite apsauginio gaubto padėtį

NURODYMAS

Šepetinis žiedas privalo išljsti virš šlifavimo lėkštelės apie 0–1 mm. Norint kompensuoti deimantinės šlifavimo lėkštelės susidėvėjima, galima keisti apsauginio gaubto padėties aukštį.

■ Atpalaiduokite ant apsauginio gaubto esančia įtempimo svirtį.
■ Apsaugini gaubta nustatykite i norimą padėti.

1. 2. 3.

■ Priveržkite įtempimo svirtį.

NURODYMAS

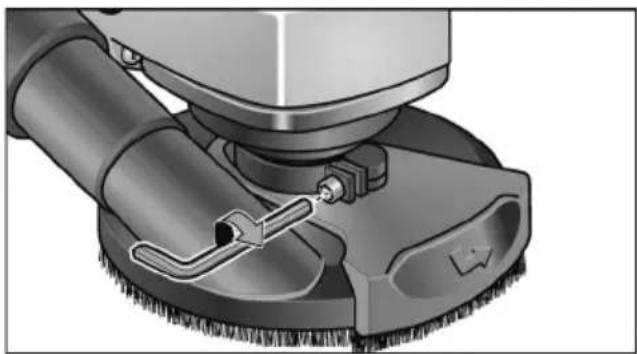

Veržiamajai jėgai sumažėjus, įveržimą galima pareguliuoti, raktu su vidiniu šešiabriauniu paveržiant įveržimo svirtį.

Rekomenduojama naudoti specialią orapūtę „FLEX“ M klasės.

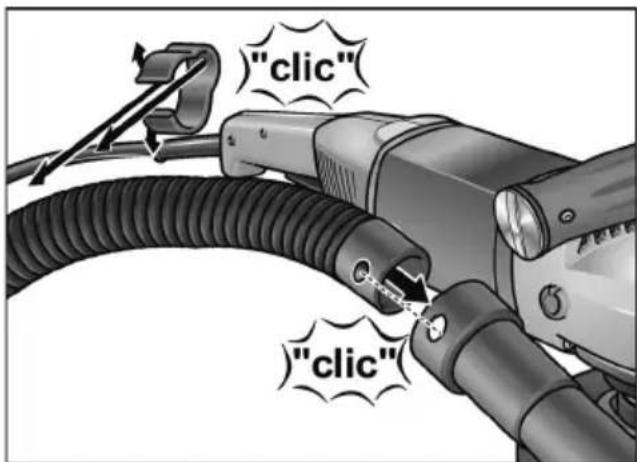

■ Pritvirtinkite nusiurbimo žarna prie jungiamojo apsauginio gaubto atvamzdžio.
■ Jungiamajj kabelj tiekimo komplektacijoje esančiais kabelio laikikliais (3x) pritvirtinkite prie nusiurbimo žarnos.

■ Nusiurbimo žarną prijunkite prie nusiurbimo įtaiso. Laikykitės nurodymų, esančių nusiurbimo įtaiso instrukcijoje! Patikrinkite tvirtinimą! Reikalui esant naudokite atitinkamą adapterį.

i

NURODYMAS

Jei Jūsų turimam dulkių siurbliui reikia specialaus jungimo atvamzdžio (t.y. jam netinka standartinis 32 mm ar 36 mm dydžio jungimo atvamzdis, esantis elektrinio įrankio komplekte), susisiekite su siurblio gamintojais ir užsakykite tinkamą adapterį.

Elektrinio įrankio jjungimas ir išjungimas

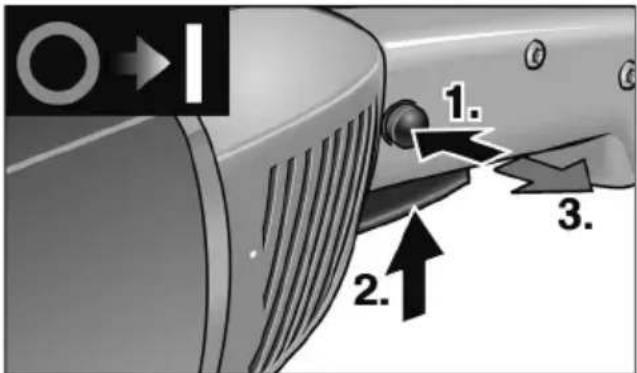

Jungimas trumpalaikio darbo režimui be fiksavimo:

1. 2. 3.

Pirmiausia paspauskite jungimo blokavimą. Paskui paspauskite jungiklj ir laikykite toje padėtyje. Atleiskite jungimo blokatorių.
■ Norėdami išjungti, jungiklj atleiskite.

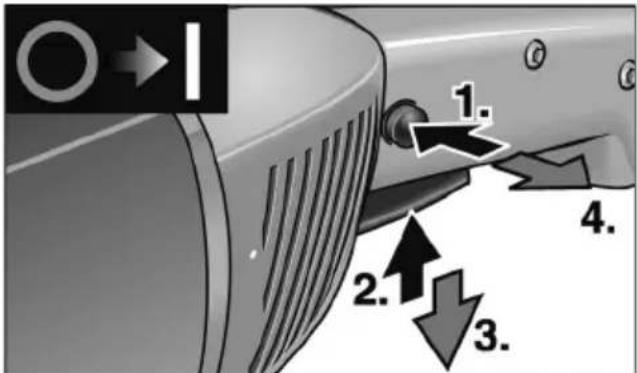

Jungimas ilgalaikio darbo režimui su fiksavimu:

1. 2.1 3. 4.

■ Pirmiausia paspauskite jungimo blokavimą, paskui paspauskite jungiklj ir laikykite toje padętyje.
■ Fiksavimui laikykite nuspaudę fiksatorių ir jungiklj atleiskite. Atleiskite jungimo blokatorių.

i

NURODYMAS

Dingus el. srovei, jjungtas jrankis nebeveikia.

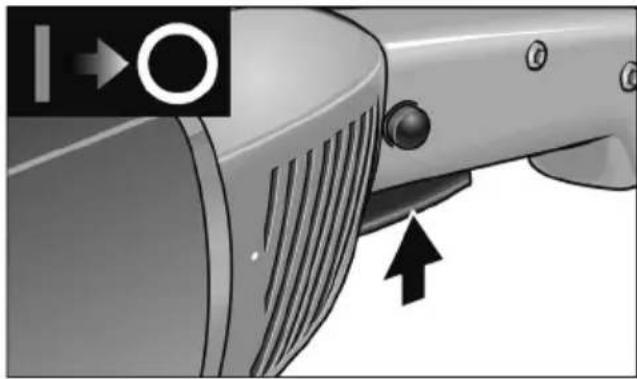

Išjunkite prietaisą:

■ Norėdami išjungti įrankį, trumpai paspauskite jungiklj ir atleiskite.

Darbas jrankiu

!

ISPĖJIMAS!

Besisukanti šlifavimo lėkštelė neturi liestis su aštriais išsikišusiais daiktais.

Atatrankos pavojus! Šlifavimo lėkštelės pažeidimai. Būtinai pakeiskite apgadintą arba stipriai susidėvėjusią šlifavimo lėkštelę.

!

ATSARGIAI!

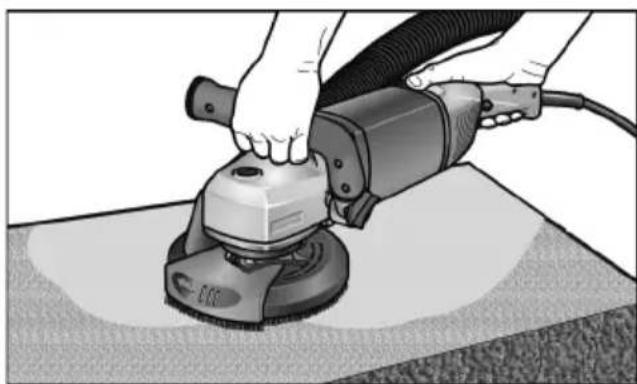

Elektrinj jrankj visada laikykite abejomis rankomis!

1. Itvirtinkite šlifavimo priemonę.
2. Prijunkite nusiurbimo įtaisą.
3. Junkite tinklo kabelio kištuką.
4. Ijunkite nusiurbimo jtaisą.
5. Prietaiso jungimas.

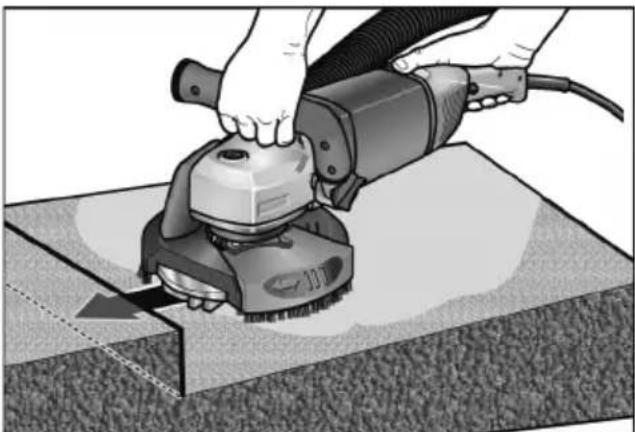

6. Betono šlifuoklj padėkite ant apdirbamo paviršiaus. Šepetinis žiedas privalo glaudžiai priglusti prie apdirbamo paviršiaus.

1. Paspauskite stipriau, kad šlifavimo lėkštelė liestų apdirbamą paviršių. Betono šlifuoklj stumdykite persidengiančiais judesiais.

2. Šlifuojant kampuose:

- Prieta is a išjunkite ir laukite, kol visiškai sustos šlifavimo įrankis.

1. 2.

- Pasukamą kraštinį segmentą ištraukite ir pastumkite į kaire.

- Vèl jjunkite prietaisa.

1. Baigę darba, elektrinį įrankį išjunkite ir ištraukite tinklo kištuką.

Šepetinis žiedas

Apsauginis gaubtas turi šepetinį žiedą. Šis žiedas atlieka dvi funkcijas:

- Kadangi šis šepetinis žiedas išsikiša iš už šlifavimo lėkštelės paviršiaus, jis pirmasis paliečia apdirbamą paviršių. Tokiu būdu šlifavimo lėkštelė nustatoma lygiagrečiai apdirbamam paviršiui, prieš šlifavimo priemonei paliečiant apdirbamą paviršių. Taip išvengiama nuo šlifavimo lėkštelės krašto atsirandančio pjautuvo formos įgilinimo.

- Žiedas sulaiko dulkes, kol dulkių siurblys jas nusiurbia.

Jei šepetinis žiedas pažeidžiamas arba per stipriai susidėvi, jis privalo būti pakeistas. Atsarginių šepečių komplektą galima jsigyti bet kuriame FLEX klientų aptarnavimo centre.

Techninis aptarnavimas ir priežiūra

!SPÉJIMAS!

Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

Valymas

!SPÉJIMAS!

Nenaudokite vandens arba skystų valiklių.

■ Vidinę korpuso ertmę reguliariai prapūskite sausu suspaustu oru.
■ Apsauginį gaubtą ir pasukamą krašto segmentą valykite sausu suslėgtuoju oru.

Remontas

Remontuoti atiduokite tik j gamintojo igaliotas dirbtuves.

NURODYMAS

Garantiniu laikotarpiu neleistina atsukti sraigtų variklio korpuse. Jei nesilaikysite šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios.

Atsarginės dalys, priedai ir reikmenys

Informaciją apie kitus priedus, ypač jdedamuosius darbo įrankius (antgalius), rasite gamintojo kataloguose.

Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje:

www.flex-tools.com

Nurodymai utilizuoti

JSPĖJIMAS!

Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtų galima naudoti.

Tik ES šalyse

Neišmeskite elektrinių įrankių į buitinių atlieku konteinerius!

Pagal Europos Sajungos direktyvą Nr. 2012/19/EB dėl senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

NURODYMAS

Informaciją apie utilizavimo galimybes gausite iš pardavėjo!

CE -Atitikimo deklaracija

Atsakingai pareiškiame, kad skirsnyje

„Techniniai duomenys“ aprašytas gaminys atitinka tokius standartus arba normatyvinius dokumentus:

EN 60745 pagal direktyvų

2004/108/EB (iki 19.04.2016),

2014/30/ES (nuo 20.04.2016),

2006/42/EB, 2011/65/EB apibréžtis.

Už techninę dokumentaciją atsakingas:

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė įrankis arba netinkamas įrankio naudojimas.

Gamintojas ir jo atstovai neatsako už nuostolius, jeigu įrankis buvo naudojamas ne pagal paskirtį arba kartu su kitų gamintojų gaminiais.

Saturs

Izmantotie simboli ..... 201

Jusu drošibai 201

Trokšni un vibracija 204

Tehniska informacija 205

Iss apskats 206

Sagataves atluzas vai saluzuši izmantojamie instrumenti var aizlidot un izraisit traumas ari arpus tiešas darba zonas.

■ Turiet instrumentu tikai aiz izoletajam rokturu vietam, ja izpildat darbus, kuru laika izmantojamais instruments var aizskart nosleptus elektriskos vadus vai paša instrumeta tikla kabeli.

Kontakts ar zem sprieguma esošo vadu var izraisit spriegumu ari ierices metala detalas un izraisit elektrotraumu.

■ leverojiet, lai tikla kabelis neatrastos rotejošo izmantojamo instrumentu tuvuma.

Ja tiek pazaudeta kontrole par ierici, tad tikla kabeli var pargriezt vai aizskart un Jusu delna vai roka var ieklut rotejošaja izmantojama instrumenta.

■ Nekad nenolieciet elektroinstrumentu, pirms izmantojamais instruments nav pilnigi apstajies.

Rotejošais izmantojamais instruments var kontakteties ar virsmu, kur tas ir janoliek, ka rezultata Jus varat pazaudet kontroli par elektroinstrumentu.

■ Nelaujiet elektroinstrumentam darboties, ja Jus to nesat.

Jusu apgerbs var nejauši saskarties ar rotejošo izmantojamo instrumentu un izmantojamais instruments var ieurbties Jusu kernenii.

■ Regulari tiriet elektroinstrumenta ventilacijas spraugas.

Motora ventilators ilevelk korpusa puteklus, un liels sakrajušos metala puteklu daudzums var izraisit elektrobistamibu.

■ Neizmantojiet elektroinstrumentu viegli uzliesmojošu materialu tuvuma.

Dzirksteles var šos materialus aizdedzinat.

■ Neizmantojiet izmantojamos instrumentus, kuriem nepieciešami škidri dzesešanas lidzekli.

Udens vai cita škidra dzesešanas lidzekla izmantošana var izraisit elektrotraumu.

14 Savilcejuzgriežna atslega

15 lekšeja sešturu atslega SW 4

Pirms ekspluatacijas

Izpakojiet elektroinstrumentu un aprikojumu, parbaudiet piegades komplekta saturu un iespejamos transportešanas bojajumus.

Roktura regulēšana

1. 2x 2. 3.
