BRUGSANVISNING LD 18-7 125 R Kit Flex

da Originale driftsvejledning 80

no Originale driftsanvisningen 91

sv Originalbruksanvisning 102

Anvendte symboler 80

For Deres egen sikkerheds skyld ..... 80

Støj og vibration 83

Tekniske data 84

Oversigt 85

Brugsanvisning 86

Vedligeholdelse og eftersyn 89

Bortskaffelseshenvisninger ..... 90

C€-Overensstemmelse 90

Ansvarsudelukkelse. 90

Anvendte symboler

ADVARSEL!

Betegner en umiddelbar truende fare.

Vedtilsidesættelse af henvisningen opstår der livsfare eller fare for alvorlig tilskadekomst.

FORSIGTIG!

Betegner en mulig farlig situation.

Vedtilsidesættelse af henvisningen er der fare for tilskadekomst, eller der kan opstå materielle skader.

BEMAERK

Betegner anvendelsestips og vigtige informationer.

Symboler på maskinen

Læs betjeningsvejledningen, inden maskinen tages i brug!

Benyt øjenværn!

Henvisning om bortskaffelse afden udtjente maskine (se side 90)!

For Deres egen sikkerheds skyld

ADVARSEL!

Inden elværktøjet tages i brug læs og følg:

-betjeningsvejledningen,

„Generelle sikkerhedshenvisninger“ forhåndtering af elværktøjer i vedlagte hæfte (skrift-nr.: 315.915),

–de for anvendelsesstedet gældende regler og forskrifter vedrørende forebyggelse af ulykker.

Dette elværktøj er konstrueret i henhold tilaktuelt teknisk niveau og anerkendte sikkerhedstekniske regler. Alligevel kan der ved brug af maskinen opstå fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, eller der kan opstå materielle skader. Elværktøjet må kun benyttes

-til det dertil beregnede formål,

-i sikkerhedsteknisk upåklagelig tilstand.

Fejl, der har negativ indflydelse på sikkerheden, skal afhjælpes omgående.

Bestemmelsesmæssig brug

Saneringsslibemaskine LD 18-7 125 R/LD 18-7 150 R er beregnet til

- erhvervsmæssig brug inden for industri og håndværk,

– tørslibning og glatning af beton, puds, støbte gulve, sandsten, chamotte og asfalt,

– slibning af malede belægninger og klæbe-rester på beton eller støbte gulve,

- brug med diamantværktøjer, der tilbydes af FLEX til denne maskine og som er godkendt til et omdrejningstal på min. 7.000 omdr./min.

Brug af kap-, skrub-, lamelslibeskiver eller trådbørster er ikke tilladt.

Ved brug af saneringsslibemaskinen LD 18-7 125 R/LD 18-7 150 R skal der tilsluttes en støvsuger i klasse M.

Sikkerhedshenvisninger

ADVARSEL!

Læs venligst alle sikkerhedshenvisninger og anvisninger. Ved tilsidesættelse af sikkerhedshenvisningerne og anvisningerne kan detmedføre elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar venligst sikkerhedshenvisningerne og anvisningerne af hensyn til senere brug.

■ Dette elværktøj skal anvendes som sliber. Følg alle sikkerhedshenvisninger, anvisninger, illustrationer og data, der følger med maskinen.
Hvis efterfølgende anvisninger tilside-sættes, kan det medføre elektriske stød, brand og/eller alvorlige kvæstelser.
■ Dette elværktøj er ikke egnet til sandpapirslibning, arbejder med trådbørster, polering og silbeskiveskæring.
Hvis elværktøjet anvendes til andre formål, end det er beregnet til, kan personer udsættes for fare og kvæstes.
Der må ikke anvendes tilbehør, der ikke specielt er beregnet og anbefalet af fabrikanten til dette elværktøj.
Selv om tilbehøret kan fastgøres på elværktøjet, er det ikke en garanti for en sikker brug.
Det tilladte omdrejningstal af indsatsværktøjet skal være mindst lige så højt som det på elværktøjet angivne maksimale omdrejningstal.
Tilbehør der drejer hurtigere end tilladt kan briste og flyve omkring.
Det anvendte indsatsværktøjs yderdiameter og tykkelse skal svare til målangivelserne for elværktøjet.
Forkert dimensionerede indsatsværktøjer kan ikke afskærmes tilstrækkeligt eller kontrolleres.

■ Slibeskiver, slibetallerkner eller andet tilbehør skal passe nøjagtigt på elværktøjets slibespindel.

Indsatsværktøjer, der ikke passer nøjagtigt på elværktøjets slibespindel, drejer ujævnt, vibrerer kraftigt, og det kan medføre, at man mister kontrollen over dem.

■ Beskadigede indsatsværktøjer må ikke anvendes.

Kontrollér indsatsværktøjerne hver gang inden brug for afsplintninger eller revner, slibetallerknen for revner, slid eller stærkt slid. Hvis elværktøjet eller indsatsværktøjet er faldet på gulvet, kontrollér, om det er beskadiget, eller anvend et ubeskadiget indsatsværktøj. Når indsatsværktøjet er kontrolleret og sat på plads, skal du holde dig selv og andre personer, der befinder sig i nærheden, uden for det niveau, hvor indsatsværktøjet roterer.

Lad maskinen køre et minut med maks. omdrejningstal.

Beskadigede indsatsværktøjer brækker for det meste i løbet af denne testtid.

Bær personligt beskyttelsesudstyr. Benyt helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde.

Benyt afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter mod små slibe- og materialepartikler.

∅jnene skal beskyttes mod fremmedlegemer, der kastes rundt og som opstår i forbindelse med forskelligt arbejde.

Støv- eller åndedrætsmasken skal filtrere det støv, der opstår under arbejdet.

Udsættes du for kraftig støj i længere tid, kan du lide høretab.

Sørg for at andre personer opholder sig i sikker afstand af dit arbejdsområde. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr.

Brudstykker af arbejdsemnet eller brækkede indsatsværktøjer kan blive kastet rundt og medføre kvæstelser, også uden for selve arbejdsområdet.

- Hold kun maskinen fast i de isolerede grebsflader, når der arbejdes på steder, hvor indsatsværktøjet vil kunne ramme skjulte strømledninger eller maskinens eget netkabel.

Kontakt med en spændingsførende ledning kan også sætte metaldele på maskinen under spænding og medføre elektriske stød.

■ Hold netkablet borte fra roterende indsatsværktøjer.

Mister du kontrollen over maskinen, kan netkablet skæres over eller rammes, og din hånd eller arm kan trækkes ind i det roterende indsatsværktøj.

■ Læg aldrig elværktøjet til side før indsatsværktøjet står helt stille.

Det roterende indsatsværktøj kan komme i kontakt med fralægningsfladen, hvorved du kan miste kontrollen over elværktøjet.

■ Lad ikke elværktøjet køre, mens det bæres.

Ved tilfældig kontakt med det roterende indsatsværktøj kan dit tøj blive fanget, hvorved indsatsværktøjet kan bore sig ind i din krop.

■ Rengør ventilationsåbningerne på elværktøjet regelmæssigt.

Motorblæseren trækker støv ind i huset, og store mængder metalstøv kan være farligt rent elektrisk.

Ikke anvend elværktøjet i nærheden af brændbare materialer.

Gnister kan antænde disse materialer.

■ Ikke anvend indsatsværktøjer, der kræver flydende kølemidler.

Brug af vand eller andre flydende kølemidler kan medføre, at der opstår elektriske stød.

Særlige sikkerhedshenvisninger vedrørende slibning:

■ Slibelegemer må kun anvendes til de anbefalede anvendelsesmuligheder.

For eksempel må der aldrig slibes med sidefladen på en diamantslibetallerken.

Diamantslibetallerkner er beregnet til at fjerne materiale med undersiden af slibetallerknen.

Udsættes disse slibelegemer for sidevendt kraftpåvirkning, kan de knække.

■ Anvend ikke ubeskadigede spændeflanger i den rigtige størrelse og form til det valgte indsatsværktøj.

Egnede flanger støtter indsatsværktøjerne og reducerer derfor risikoen for, at de brister.

■ Anvend ikke slidte indsatsværktøjer, der passer til større elværktøjer.

Indsatsværktøjer til større elværktøjer er ikke dimensioneret til mindre elværktøjers højere omdrejningstal, og de kan brække.

Tilbageslag og tilsvarende sikkerhedshenvisninger

Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj, f.eks. slibeskive, slibetallerken, trådbørste osv., har sat sig fast eller blokerer.

Fastsættelse eller blokering medfører et pludseligt stop af det roterende indsatsværktøj. Derved accelereres et ukontrolleret elværktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet.

Sidder f.eks. en slibeskive fast eller blokerer i et arbejdsemne, kan kanten på slibeskiven, der dykker ned i arbejdsemnet, blive siddende, hvorved slibeskiven brækker af eller giver tilbageslag. Slibeskiven bevæger sig hen imod eller bort fra brugeren, afhængigt af skivens omdrejningsretning på blokeringsstedet. Derved kan slibeskiver også brække.

Et tilbageslag skyldes forkert eller fejlbehæftet brug af elværktøjet. Det kan forhindres ved at træffe egnede forsigtighedsforanstaltninger, der beskrives nedenfor.

■ Hold godt fast i elværktøjet og sørg for, at både krop og arme befinder sig i en position, hvor du kan stå imod tilbageslagskræfterne.

Anvend altid ekstrahåndtaget, hvis et sådant findes, for at have så meget kontrol som muligt over tilbageslagskræfterne eller reaktionsmomenterne, när maskinen kører op i hastighed.

Brugeren kan beherske tilbageslags- og reaktionskræfterne ved at træffe egnede sikkerhedsforanstaltninger.

■ Sørg for at hænderne aldrig kommer i nærheden af de roterende indsatsværktøjer.

Indsatsværktøjet kan bevæge sig hen over din hånd i forbindelse med et tilbageslag.

■ Undgå at kroppen befinder sig i det område, hvor elværktøjet bevæger sig i forbindelse med et tilbageslag.

Tilbageslaget driver elværktøjet i modsat retning af slibeskivens bevægelse på blokeringsstedet.

Vær særlig forsigtig ved arbejder i områder som f.eks. hjørner, skarpe kanter osv. Det skal forhindres, at indsatsværktøjerne slår tilbage fra arbejdsemnet og sætter sig fast.

Det roterende indsatsværktøj har tendens til at sætte sig fast, når det anvendes i hjørner, skarpe kanter, eller hvis det springer tilbage. Dette medfører, at man mister kontrollen, eller der opstår et tilbageslag.

■ Brug ikke kædesavklinger eller fortandede savklinger.

Sådanne indsatsværktøjer bevirker ofte et tilbageslag, eller at man mister kontrollen over elværktøjet.

Andre sikkerhedshenvisninger

Der må kun anvendes forlængerledninger, der er godkendte til udendørs brug.

■ Afslibning af blyfarver kan ikke anbefales. Blyholdig maling bør udelukkende fjernes af en fagmand.

Der må ikke bearbejdes materialer, hvor sundhedsfarlige stoffer frigives (f.eks. asbest).

Der skal træffes beskyttelsesforanstaltninger, hvis der kan opstå sundhedsfarlige, brændbare eller eksplosive stoffer.

Benyt støvbeskyttelsesmaske.

Brug udsugningsanlæg.

MATERIELLE SKADER!

■ Netspændingen og spændingsangivelsen på typeskiltet skal stemme overens.

Støj og vibration

Støj- og svingningsværdierne er beregnet ifølge EN 60745.

Det A-vurderede støjniveau for maskinen er typisk:

$$ \begin{array}{l} - \quad \text { Lydniveau: } \ - \quad \text { Lydeffektniveau: } \quad 1 0 2, 8 \ - \text { U s i k k e r h e d }: \ \end{array} $$

Total svingningsværdi

(ved slibning af betonflader):

$$ \begin{array}{l} - \quad E m i s s i o n s v a e r d i: \quad h = 7, 4 \mathrm{ra} / \mathrm{s} ^ {2} \ - \text { U s i k k e r h e d }: ^ {2} \ \end{array} $$

ADVARSEL!

De angivne måleværdier gælder for nye maskiner. Støj- og svingningsværdierne ændrer sig ved daglig brug.

BEMÄRK

Det svingningsniveau, der er angivet i disse anvisninger, er blevet målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne elværktøjerne.

Det egner sig også til en foreløbig vurdering af svingningsbelastningen. Det angivne svingningsniveau repræsenterer elværktøjets hovedsagelige anvendelse.

Hvis elværktøjet dog benyttes til andre formål, med afvigende indsatsværktøjer eller det vedligeholdes utilstrækkeligt, kan svingningsniveauet ændre sig. Dette kan øge svingningsbelastningen i hele arbejdstidsrummet.

For nøjagtigt at kunne vurdere svingningsbelastningen bør man også tage højde for de tider, hvor maskinen er slukket eller kører, men ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet.

Fastlæg derfor yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren imod påvirkning af svingninger, f.eks. vedligeholdelse af elværktøj og indsatsværktøjer, varmholdelse af hænder, organisation af arbejdsforløb.

FORSIGTIG!

Ved et lydtryk på over 85 dB(A) skal der benyttes høreværn.

Tekniske data

Maskintype Saneringsslibemaskine		LD 18-7 125 R	LD 18-7 150 R
Netspænding V/Hz 230/50
Beskyttelsesklasse		☐/II
Optagen effekt W 1.800
Omdrejningstal omdr./min 7.000
Værktøjsoptagelse M14
maks. skivediameter mm 125 150
Vægt i henhold til „EPTA-procedure 01/2003“ (uden tilslutningsledning)	kg	4,2	4,3

Oversigt

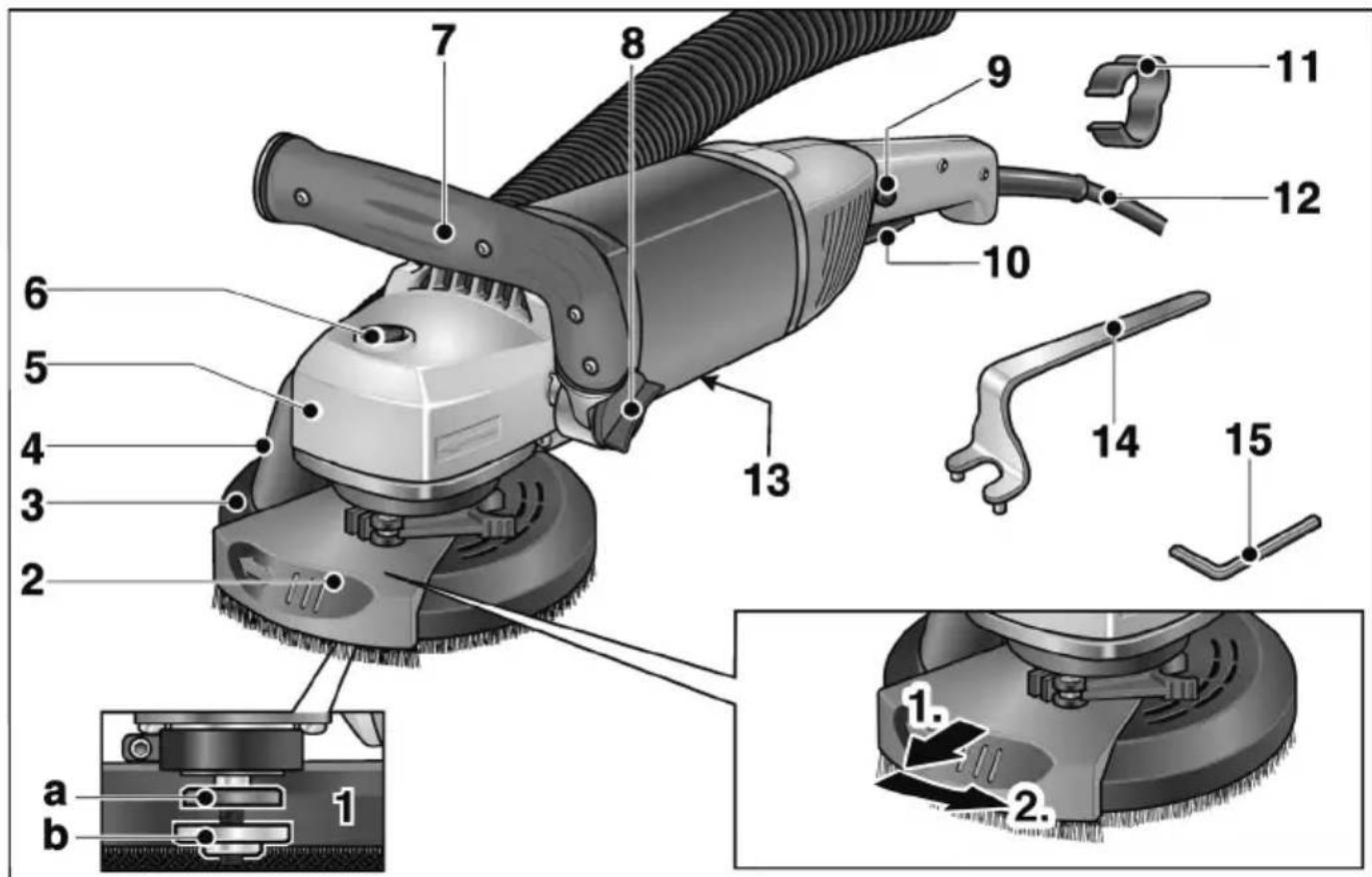

1 Spindel med gevindflange

a Spændeflange

b Spændemøtrik

2 Drejeligt kantsegment

3 Beskyttelseshætte med børstekrans

a) LD 18-7 125 R: ∅ 125 mm

b) LD 18-7 150 R: ∅ 150 mm

4 Tilslutningsstuds til udsugning

5 Gearhoved

Med luftudslip og omdrejningsretningspil.

6 Spindellås

Til låsning af spindlen ved værktøjsskift.

7 Håndtag, indstilleligt

8 Drejeknap til indstilling af håndtag

9 Indkoblingsspærring/låseknap

Forhindrer utilsigtet start af maskinen og låser afbryderen (9) i konstantdrift.

10 Afbryder

Tænder og slukker maskinen.

11 Kabelholder (3x)

For sikker kabelføring på sugeslangen

12 Tilslutningsledning 4,0 m med netstik

13 Typeskilt

14 Nøgle til spændemøtrik

15 Unbrakonøgle (nøglestr. 4)

Brugsanvisning

Inden ibrugtagning

Pak elværktøjet og tilbehøret ud og kontrollér om leveringen er komplet og om der evt. er opstået transportskader.

Indstilling af håndtaget

1. 2x 2. 3.

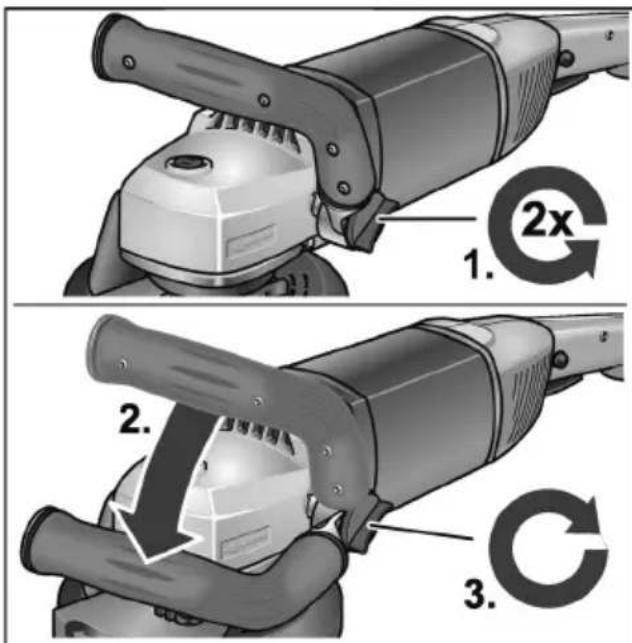

■ Løsn drejeknappen til indstilling af håndtaget ca. 2 omgange mod uret.

■ Stil håndtaget i den ønskede position (15° trin). Pas på at det går rigtigt i indgreb!

■ Spænd drejeknappen til indstilling af håndtaget med uret.

BEMAERK

Ved behov kan håndtaget sættes over på den anden side af maskinen.

Isætning og udskifting af slibemiddel

ADVARSEL!

Træk stikket ud af stikkontakten, før der udføres arbejde på elværktøjet.

■ Tryk på spindellåsen og hold den inde (1.).

Løsgør spændemøtrikken på spindlen med stopnøglen ved at dreje den mod uret og tag den af (2.).

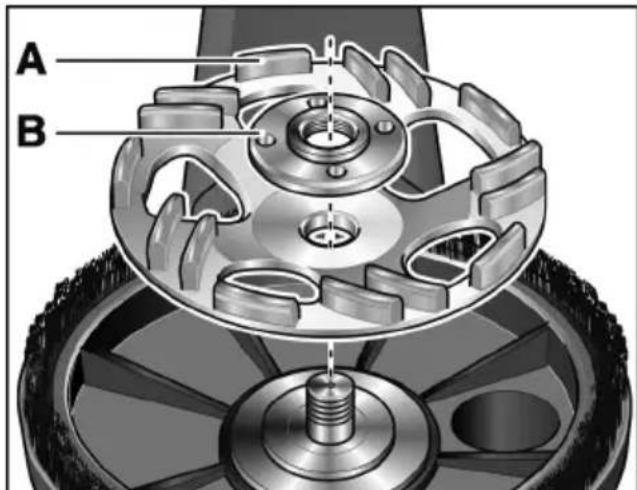

■ Anbring diamantslibetallerken (A) i rigtig position.

A B

■ Skru spændemøtrikken (B) på spindlen med brystet opadvendt.

■ Tryk på spindellåsen og hold den inde.

■ Spænd spændemøtrikken fast med stopnøglen.

■ Kontrol af beskyttelseshættens placering.

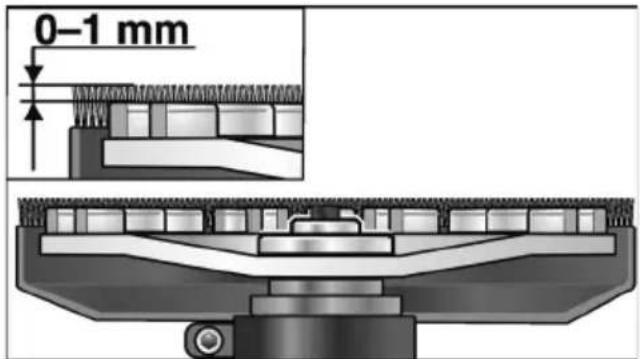

0-1 mm

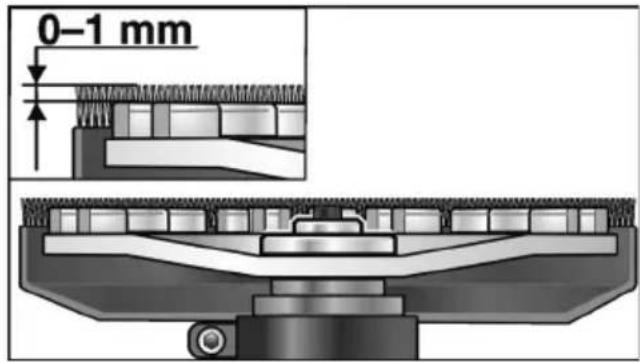

Børstekransen skal rage ca. 0–1 mm ud over slibetallerknen.

Korriger om nødvendigt (se „Justering af beskyttelseshætte“).

■ Sæt netstikket i stikkontakten.
Tænd elværktøjet (uden indgreb) og lad det køre ca. 30 sekunder. Kontrollér den for ubalance og vibrationer.
■ Sluk elværktøjet.

Justering af beskyttelseshætte

BEMAERK

Børstekransen skal rage ca. 0–1 mm ud over slibetallerknen. Beskyttelseshætten kan justeres i højden for at udligne slitagen af diamantslibetallerknen.

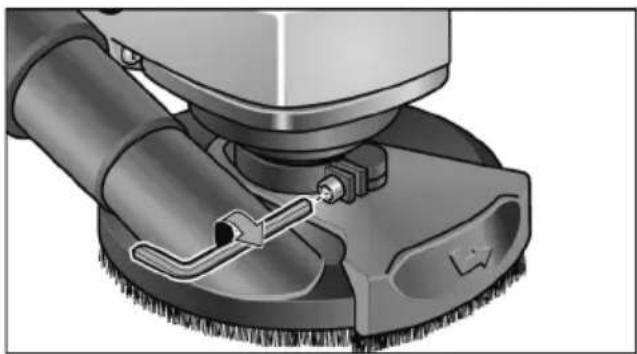

■ Løsn spændegrebet ved beskyttelseshætten.

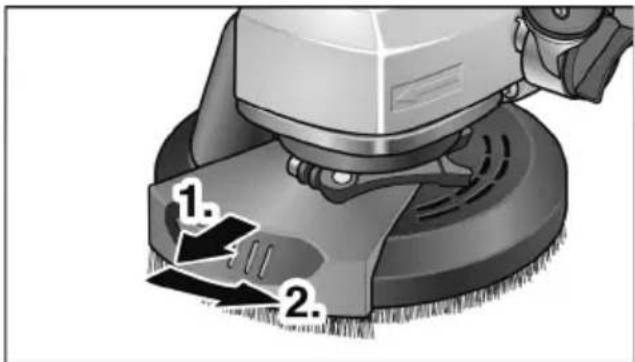

■ Indstil beskyttelsebætten i ønsket højde.

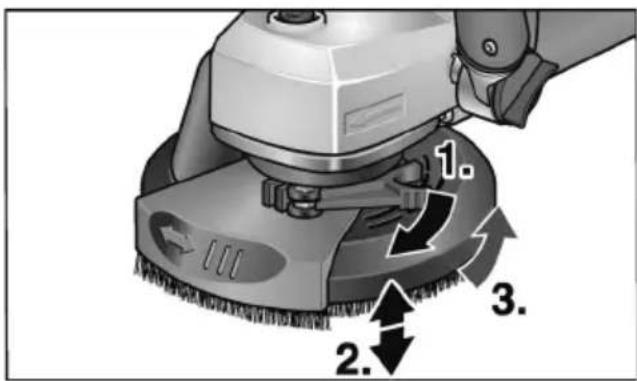

1. 2. 3.

■ Spænd spændegrebet fast.

BEMAERK

Hvis klemkraften bliver for svag, kan klemningen efterreguleres ved at spænde unbrakoskruen på spændegrebet efter.

Tilslutning af et udsugningsanlæg

BEMAERK

Det anbefales at anvende af et FLEX Specialstøvsuger i klasse M.

■ Fastgør udsugningsslangen på beskyttelseshættens tilslutningsstuds.

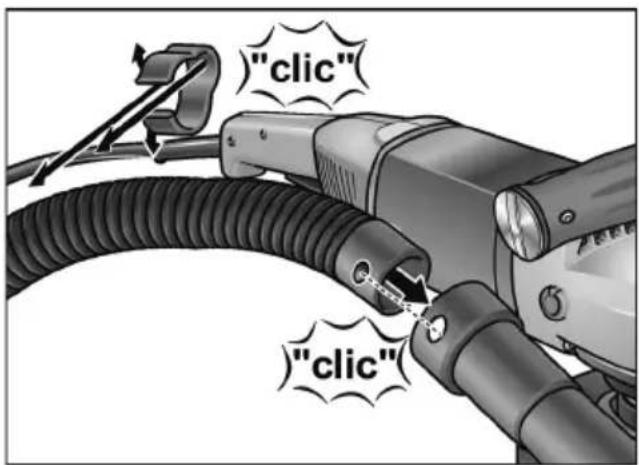

■ Fastgør tilslutningsledningen på udsugningsslangen med de medfølgende kabelholdere (3x).

■ Slut udsugningsslangen til udsugningsanlægget. Følg betjeningsvejledningen til udsugningsanlægget! Kontrollér om den er fastgjort korrekt! Anvend en passende adapter, hvis det er nødvendigt.

BEMAERK

Kræver støvsugeren en speciel tilslutningsstuds (dvs. en anden tilslutningsstuds end den 32 mm/36 mm-standardtilslutningsstuds, der følger med leveringen af elværktøjet), kontaktes støvsugerleverandøren, derkan skaffe den egnede adapter.

Tænd/sluk af elværktøjet Kortvarig drift uden indgreb:

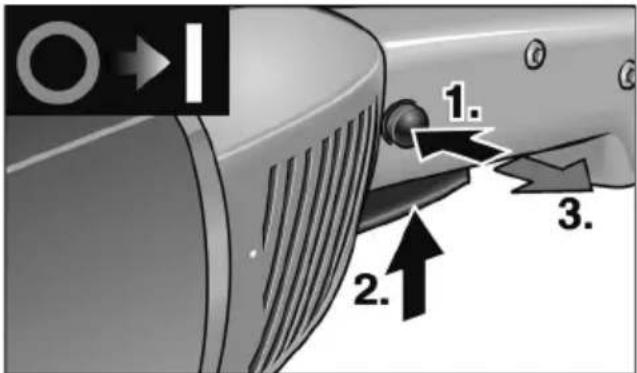

1. 2. 3.

■ Tryk først på indkoblingsspærringen.
Tryk derefter på afbryderen og hold den inde. Slip indkoblingsspærringen.
■ Slip afbryderen for at slukke maskinen.

Konstant drift med indgreb:

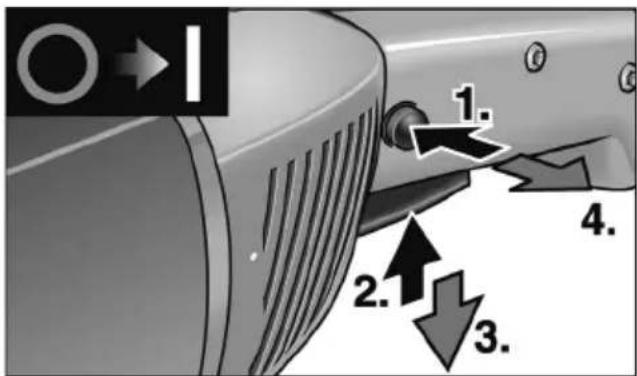

1. 2.1 3. 4.

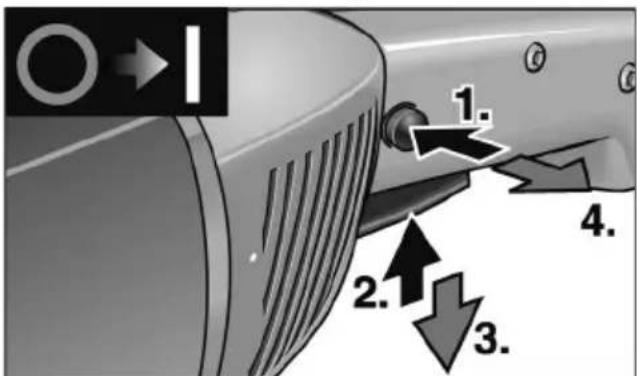

■ Tryk først på indkoblingsspærringen og derefter på afbryderen og hold den inde.

■ Hold låseknappen inde for at låse den og slip afbryderen.

Slip indkoblingsspærringen.

BEMAERK

Efter strømsvigt starter den tændte maskine ikke igen.

Sluk af maskinen:

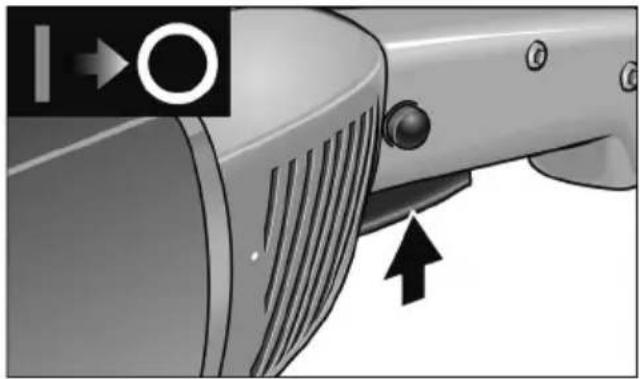

■ Tryk kortvarigt på afbryderen og slip den for at slukke maskinen.

Arbejde med elværktøjet

ADVARSEL!

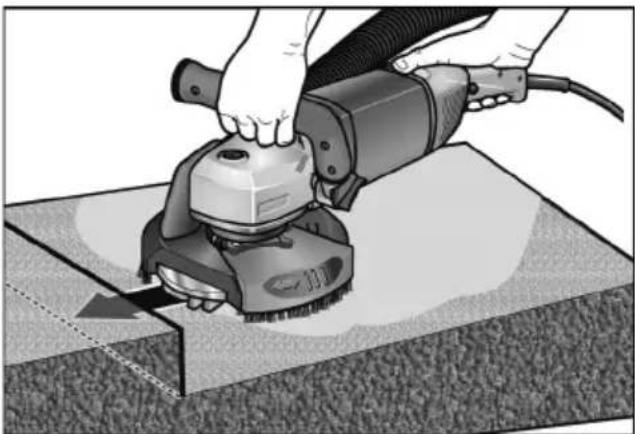

Den roterende slibetallerken må ikke berøre skarpe genstande, der rager frem.

Risiko for tilbageslag! Beskadigelse af slibetallerknen. Udskift altid slibetallerknen, hvis den er beskadiget eller meget slidt.

FORSIGTIG!

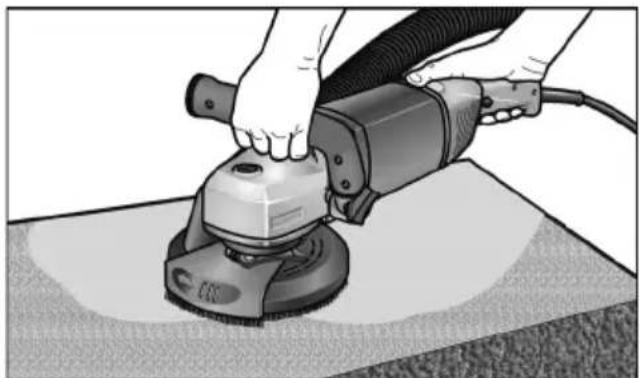

Hold altid elværktøjet fast med begge hænder!

1. Fastgør slibemidlet.
2. Tilslut udsugningsanlægget.
3. Stik netstikket i stikkontakten.
4. Slå udsugningsanlægget til.
5. Tænd maskinen.
6. Anbring saneringssliberen på arbejdsfladen. Børstekransen skal være i niveau med arbejdsfladen.

Person using a power tool on a workbench (no visible text or symbols)

1. ∅g trykket for at bringe slibetallerknen i kontakt med arbejdsfladen.

Bevæg samtidig saneringssliberen med overlappende bevægelser.

1. Slibning i hjørner:

- Sluk maskinen og vent til slibeværktøjet står stille.

- Træk det drejelige kantsegment ud og drej det mod venstre.

- Tænd maskinen igen.

1. Sluk elværktøjet efter arbejdets afslutning og træk netstikket ud.

Børstekrans

Beskyttelseshætten er udstyret med en børstekrans. Denne krans opfylder to funktioner:

- Da børstekransen rager ud over slibetallerknens overflade, kommer den først i kontakt med arbejdsfladen.

Derved positioneres slibetallerknen parallelt med arbejdsfladen, inden slibemidlet kommer i kontakt med arbejdsfladen. På den måde undgås det, at der opstår en seglformet fordybning fra slibetallerknens kant.

- Kransen tilbageholder støvet, indtil det opsuges af støvsugeren.

Børstekransen udskiftes, hvis den er beskadiget eller meget slidt. Et sæt reservebørster kan købes overalt hos et FLEX kundeservicecenter.

Vedligeholdelse og eftersyn

ADVARSEL!

Træk netstikket ud af stikkontakten, før der udføres arbejde på elværktøjet.

Rengøring

ADVARSEL!

Der må ikke anvendes vand eller flydende rengøringsmidler.

■ Blæs husets indre med motor ud regelmæssigt med tør trykluft.
■ Rengør beskyttelsebætten og det drejelige kantsegment med tør trykluft.

Reparationer

Reparationer må kun udføres af et af producenten godkendt kundeservice-værksted.

BEMAERK

Skruerne på motorhuset må ikke løsnes igarantiperioden. Ved tilsidesættelse af dette bortfalder fabrikantens garantiforpligtelser.

Yderligere tilbehør, især indsatsværktøjer: se venligst fabrikantens kataloger.

Eksplosionstegninger og reservedelslister findes på vores hjemmeside:

www.flex-tools.com

Bortskaffelseshenvisninger

ADVARSEL!

Elektroværktøjer er ikke normalt husholdningsaffald!

I henhold til europæisk direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og omsætning til national ret skal udtjente elektroværktøjer samles separat og afleveres på et opsamlingssted for materialegen-vinding.

BEMAERK

Faghandlen giver oplysninger om bortskaffelsesmuligheder!

CE-Overensstemmelse

Vi erklærer under almindeligt ansvar, at produktet beskrevet under „Tekniske data“ er i overensstemmelse med følgende standarder eller normative dokumenter:

EN 60745 ifølge bestemmelserne i direktiv 2004/108/EF (indtil 19.04.2016), 2014/30/EU (fra 20.04.2016), 2006/42/EF, 2011/65/EF.

Ansvarlig for det tekniske dossier: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Fabrikanten og hans repræsentant overtager ikke ansvaret for skader og fortjeneste som virksomheden evt. er gået glip af som følge af driftsafbrydelse i virksomheden, forårsaget af produktet eller fordi produktet ikke kunne benyttes.

Fabrikanten og hans repræsentant overtager ikke ansvaret for skader, der skyldes usagkyndig brug, eller for skader, der er opstået i forbindelse med anvendelse af produkter fra andre fabrikanter.

Innhold

Anvendte symboler 91

—den foreliggende betjeningsveiledningen,

–de “generelle sikkerhetshenvisningene” iomgang med elektroverktøy i den vedlagte brosjyren (skrift-nr.: 315.915),

–de regler og forskrifter som gjelder på arbeidsstedet for uhellsforebyggende tiltak.

-til de arbeider det er beregnet for,

-når det er i sikkerhetsteknisk lytefri tilstand.

Sikkerhetshenvisninger

ADVARSEL!

■ La ikke elektroverktøyet være i gang mens du bærer det.

Særlige sikkerhetshenvisninger for sliping:

Ytterligere sikkerhetshenvisninger

3 Vernehette med børstekrans

a) LD 18-7 125 R: ∅ 125 mm

b) LD 18-7 150 R: ∅ 150 mm

4 Tilkoplingsstuss for avsuging

5 D r i v h o d e

12 Tilkoplingskabel 4,0 m med støpsel

13 Typeskilt

14 Spennmutter nøkkel

■ Kontroller stillingen på vernehetten.

0-1 mm

Børstekransen bør rage ca. 0–1 mm over slipetallerkenen. Om nødvendig må det korrigeres (se "Still inn vernehetten").

Henvisninger om skroting

ADVARSEL!

Säkerhetsanvisningar

WARNING!

rotationsriktningspil.

6 Spindellås

Kontinuerlig drift med spärr:

1. 2. 3. 4.
