GEBRUIKSAANWIJZING LD 18-7 125 R Kit Flex

nl Originele gebruiksaanwijzing 69

Gebruikte symbolen 69

Voor uw veiligheid 69

Geluid en trillingen 72

Gebruiksaanwijzing 75

Onderhoud en verzorging ..... 78

Afvoeren van verpakking en machine ... 79

C€-Conformiteit 79

Uitsluiting van aansprakelijkheid ..... 79

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan.

Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan.

Alsde aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.

LET OP

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap ingebruik neemt!

Draag een oogbescherming!

Afvoeren van het oude apparaat (zie pagina 79)!

Voor uw veiligheid

WAARSCHUWING!

Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens:

–deze gebruiksaanwijzing,

- d e „Algemene veiligheidsvoorschriften“ voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (document-nummer: 315.915),

-de op de plaats van gebruik geldende regels en voorschriften ter voorkoming vanongevallen.

Dit elektrische gereedschap is geconstrueerd volgens de stand van de techniek en deerkende veiligheidstechnische regels.

Tochkunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden.

Hetelektrische gereedschap mag alleen worden gebruikt

–volgens de bestemming,

-in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.

Gebruik volgens bestemming

De renovatieschuurmachine LD 18-7 125 R/LD 18-7 150 R is bestemd

• voor professioneel gebruik in de industrie en door de vakman,
• voor het droog schuren en gladmaken van beton, stucwerk, vloeren, zandsteen, chamotte en asfalt,
• voor het verwijderen van verlagen en lijmresten van beton of vloeren,
• voor toepassing met diamantgereedschappen die door FLEX voor deze machine worden aangeboden en die zijn goedgekeurd voor een toerental van minstens 7.000 o.p.m.

Het gebruik van doorslijp-, afbraam-, lamellen- schijven of draadborstels is niet toegestaan.

Bij gebruik van de renovatieschuurmachine LD 18-7 125 R/LD 18-7 150 R moet een stofzuiger van klasse M worden aangesloten.

Veiligheidsvoorschriften

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften enaanwijzingen voor de toekomst.

■ Dit elektrische gereedschap moet worden gebruikt als schuurmachine. Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u bij het gereedschap ontvangt in acht.

Als u de volgende aanwijzingen niet in acht neemt, kunnen een elektrische schok, brand en/of ernstig letsel het gevolg zijn.

■ Dit elektrische gereedschap is niet geschikt voor schuurwerkzaamheden met schuurpapier, werkzaamheden met draadborstels, polijst- en doorslijpwerkzaamheden.

Toepassingen waarvoor het elektrische gereedschap niet is voorzien, kunnen gevaren en verwondingen veroorzaken.

■ Gebruik uitsluitend toebehoren dat door de fabrikant speciaal voor dit elektrische gereedschap is voorzien en geadviseerd.

Het feit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik.

■ Het toegestane toerental van het inzetgereedschap moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap vermeld staat.

Toebehoren dat sneller draait dan toe-gestaan, kan onherstelbaar beschadigd worden en wegvliegen.

■ De buitendiameter en de dikte van het inzetgereedschap moeten overeen-komen met de maatgegevens van het elektrische gereedschap.

Inzetgereedschappen met onjuiste afmetingen kunnen niet voldoende afgeschermd of gecontroleerd worden.

■ Schuurschijven, steunschijven en ander toebehoren moeten nauwkeurig op de uitgaande as van het elektrische gereedschap passen.

Inzetgereedschappen die niet nauwkeurig op de uitgaande as van het elektrische gereedschap passen, draaien ongelijkmatig, trillen sterk en kunnen tot het verlies van de controle leiden.

- Gebruik geen beschadigde inzetgereedschappen. Controleer voor het gebruik altijd inzetgereedschappen op afsplinteringen en scheuren, steunschijven op scheuren, slijtage en ernstige gebruikssporen. Als het elektrische gereedschap of het inzetgereedschap valt, dient u te controleren of het beschadigd is, of gebruik een onbeschadigd inzetgereedschap. Als u het inzetgereedschap hebt gecontroleerd en ingezet, laat u de machine een minuut lang met het maximale toerental lopen.

Daarbij dient u en dienen andere personen uit de buurt van het ronddraaiende inzetgereedschap te blijven.

Beschadigde inzetgereedschappen breken meestal gedurende deze testtijd.

Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril.

Draag indien van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en metaal-deeltjes tegenhoudt.

Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan.

Een stof- of ademmasker moet het stof filteren dat bij de toepassing ontstaat. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.

■ Let erop dat andere personen zich op een veilige afstand bevinden van de plaats waar u werkt. ledereen die de werkomgeving betreedt, moet persoonlijke beschermende uitrusting dragen.

Brokstukken van het werkstuk of ge- broken inzetgereedschappen kunnen wegvliegen en verwondingen veroor- zaken, ook buiten de directe werk- omgeving.

■ Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroom-kabel kan raken.

Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

■ Houd de stroomkabel uit de buurt van draaiende inzetgereedschappen.

Als u de controle over het gereedschap verliest, kan de stroomkabel worden doorgesneden of meegenomen en uw hand of arm kan in het ronddraaiende inzetgereedschap terechtkomen.

■ Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen.

Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elektrische gereedschap kunt verliezen.

■ Laat het elektrische gereedschap niet lopen terwijl u het draagt.

Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren.

■ Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap.

De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken.

■ Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen.

Vonken kunnen deze materialen ontsteken.

■ Gebruik geen inzetgereedschappen waarvoor vloeibare koelmiddelen vereist zijn.

Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.

Bijzondere veiligheidsvoorschriften voor slijpwerkzaamheden:

■ Schuurtoebehoren mag alleen worden gebruikt voor de geadviseerde toepassingsmogelijkheden.

Bijvoorbeeld: schuur nooit met het zijvlak van een diamantschuurschijf.

Diamantschuurschijven zijn bestemd voor materiaalafname met de onderzijde van de schuurschijf. Een zijwaartse kracht-inwerking op dit schuurtoebehoren kan het toebehoren breken.

■ Gebruik altijd onbeschadigde spanflenzen in de juiste maat en vorm voor het door u gekozen inzetgereedschap.

Geschikte flenzen steunen de inzetgereedschappen en verminderen zo het gevaar van een breuk.

■ Gebruik geen versleten inzetgereedschappen van grotere elektrische gereedschappen.

Inzetgereedschappen voor grotere elektrische gereedschappen zijn niet geconstrueerd voor de hogere toerentallen van kleinere elektrische gereedschappen en kunnen breken.

Terugslag en bijbehorende veiligheidsvoorschriften

Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend inzetgereedschap, zoals een slijpschijf, schuurschijf, steunschijf, draadborstel, enz. Vasthaken of blokkeren leidt tot een abrupte stop van het ronddraaiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap versneld op de plaats van de blokkering.

Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invalt, zich vastgrijpen. Daardoor kan de slijpschijf uitbreken of een terugslag veroorzaken.

De slijpschijf beweegt zich vervolgens naar de bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op de plaats van de blokkering.

Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van verkeerd of onjuist gebruik van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven.

■ Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, om de grootst mogelijke controle te hebben over terugslagkrachten of reactiemomenten bij het op toeren komen.

De bediener kan door geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen.

■ Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Het inzetgereedschap kan bij de terugslag over uw hand bewegen.

■ Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag wordt bewogen.

De terugslag drijft het elektrische gereedschap in de richting die tegengesteld is aan de beweging van de slijpschijf op de plaats van de blokkering.

■ Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugstoten en vast-klemmen.

Het ronddraaiende inzetgereedschap neigt er toe, zich vast te klemmen bij hoeken, scherpe randen of wanneer het terugspringt. Dit veroorzaakt een controleverlies of terugslag.

■ Gebruik geen kettingblad of getand zaagblad.

Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

Overige veiligheidsvoorschriften

■ Gebruik alleen een verlengkabel die voor gebruik buitenshuis is goedgekeurd.
■ Het afschuren van loodverf wordt afgeraden. Het verwijderen van loodverf mag alleen door een vakman gebeuren.

■ Bewerk geen materialen waarbij voor de gezondheid gevaarlijke stoffen (zoals asbest) vrijkomen. Tref veiligheidsmaatregelen wanneer er stoffen kunnen ontstaan die schadelijk voor de gezondheid, brandbaar of explosief zijn. Draag stofmasker! Gebruik een afzuiginstallatie.

GEVAAR VOOR MATERIËLE SCHADE!

■ De netspanning en de op het typeplaatje vermelde spanningsgegevens moeten overeenkomen.

Geluid en trillingen

De geluids- en trillingswaarden zijn vastgesteld volgens EN 60745. Het A-gewaardeerde geluidsniveau van het gereedschap bedraagt kenmerkend: - Geluidsdrukniveau: 91,8 - Geluidsvermogenniveau: 102,8 dB(A); - Onzekerheid: K

Totale trillingswaarde (bij het schuren van betonoppervlakken): - Emissiewaarde: _h = 7,4 m/s ^2 - Onzekerheid: K = 1,5 m/s ^2 .

WAARSCHUWING!

De aangegeven meetwaarden gelden voornieuwe gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

LET OP

Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreven in de norm EN 60745 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap.

Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt.

Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Technische gegevens

Machinetype Renovatieschuurmachine		LD 18-7 125 R	LD 18-7 150 R
Netspanning V/Hz 230/50
Isolatieklasse		☐/II
Opgenomen vermogen W 1.800
Toerental o.p.m. 7.000
Gereedschapopname M14
Max. schijfdiameter mm 125 150
Gewicht volgens „EPTA-procedure 01/2003" (zonder aansluitkabel)	kg	4,2	4,3

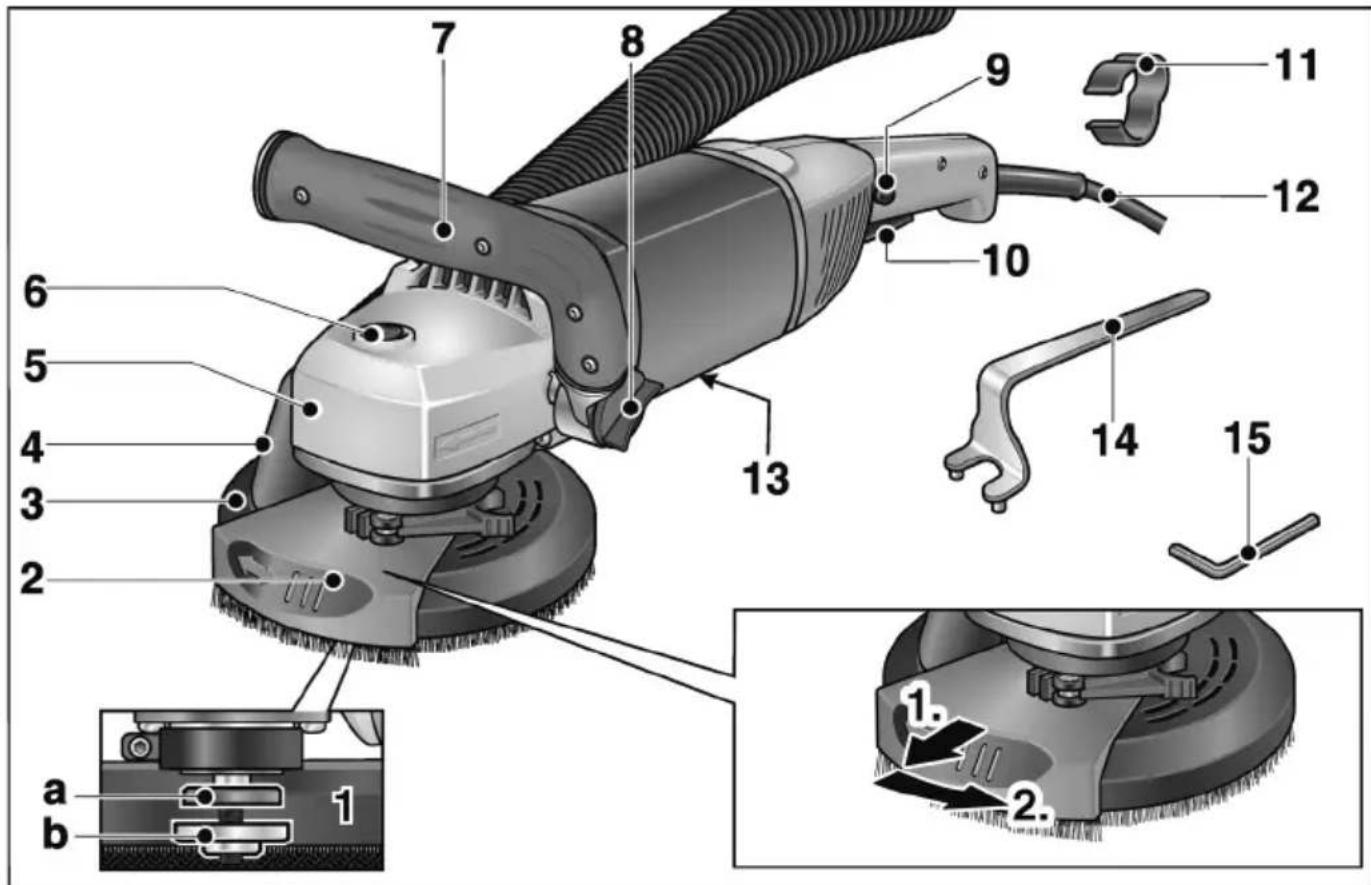

In één oogopslag

1 Uitgaande as met schroefdraadflens

a S p a n f l e n

b S p a n m o e r

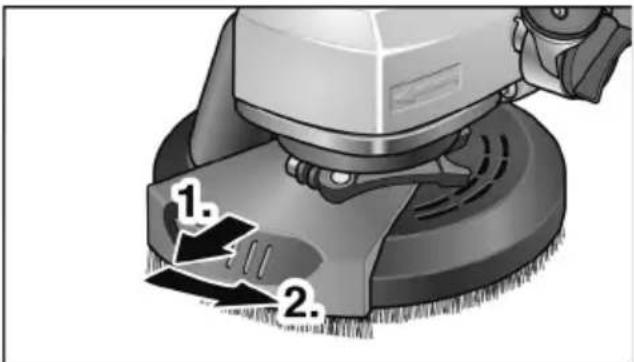

2 Draaibaar randsegment

3 Beschermkap met borstelkrans

a) LD 18-7 125 R: ∅ 125 mm

b) LD 18-7 150 R: ∅ 150 mm

4 Aansluitstuk voor afzuiging

5 Machinekop

Met luchtafvoeropening en draai- richtingpijl.

6 Blokkering van de uitgaande as

Voor het vastzetten van de uitgaande as bij het wisselen van inzetgereedschap.

7 Greep, instelbaar

8 Draaiknop voor greepinstelling

9 Inschakelblokkering/ s vergrendelingsknop

Voorkomt onbedoeld starten van het gereedschap en vergrendelt de schakelaar (9) bij continu gebruik.

10 Schakelaar

Voor in- en uitschakelen.

11 Kabelhouder (3x)

Voor een veilige geleiding van de kabel langs de zuigslang

12 Aansluitkabel 4,0 m met netstekker

13 Typeplaatje

14 Spanmoersleutel

15 Inbussleutel (sleutelwijdte 4)

Gebruiksaanwijzing

Voor de ingebruikneming

Pak het elektrische gereedschap uit en controleer of het volledig geleverd is en geen transportschade heeft.

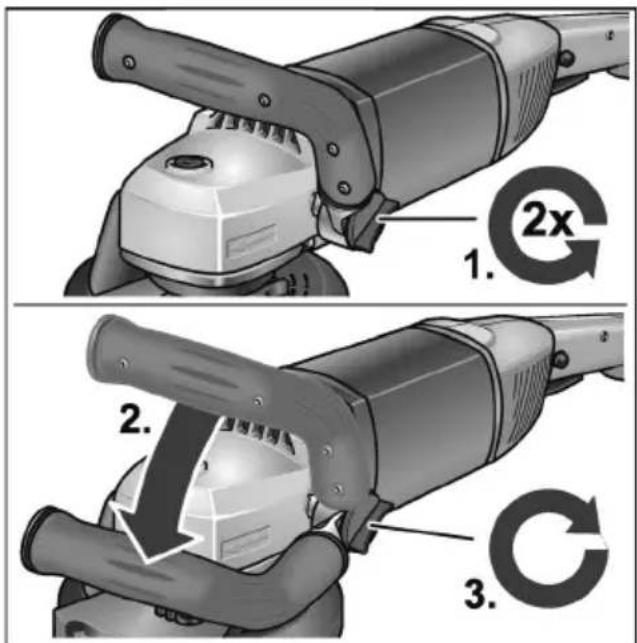

Greep instellen

1. 2x 2. 3.

Draaiknop voor greepinstelling ca. 2 slagen tegen de richting van de wijzers van de klok losdraaien.
■ Greep in de gewenste stand zetten (15°-klik).
Op correct vastklikken letten!
Draaiknop voor greepinstelling in de richting van de wijzers van de klok vastdraaien.

i LET OP

Indien nodig kan de greep verplaatst worden naar de andere zijde van het elektrische gereedschap.

Schuurtoebehoren inzetten en wisselen

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

■ Druk op de blokkering van de uitgaande as en houd deze ingedrukt (1.).
Draai met de vasthoudsleutel de spanmoer tegen de wijzers van de klok in los van de uitgaande as en verwijder de spanmoer (2.).

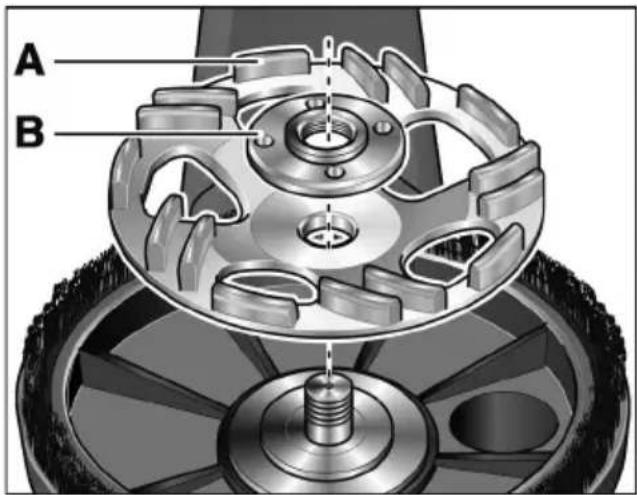

■ Diamantschuurschijf (A) correct plaatsen.

A B

■ Draai de spamoer (B) met de kraag naar boven op de uitgaande as.
■ Druk op de blokkering van de uitgaande as en houd deze ingedrukt.
■ Draai de spanmoer met de vasthouds-leutel vast.

■ Stand van de beschermkap controleren.

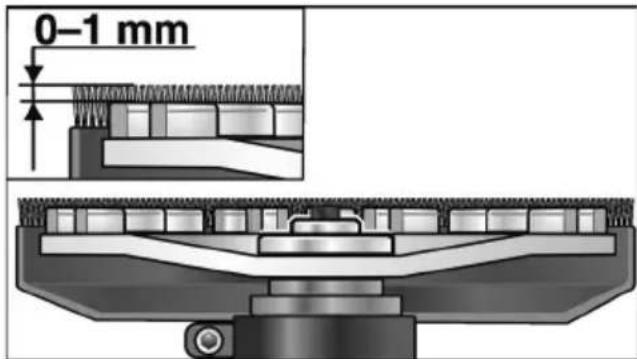

0-1 mm

De borstelkrans moet ca. 0–1 mm over de rand van de schuurschijf uitsteken. Indien nodig corrigeren (zie „Verstel de beschermkap”).

■ Steek de stekker in de contactdoos.
■ Schakel het elektrische gereedschap in (zonder vastklikken) en laat het ca. 30 seconden lopen.

Controleer de machine op onbalans en trillingen.

■ Schakel het elektrische gereedschap uit.

De borstelkrans moet ca. 0–1 mm over de rand van de schuurschiif uitsteken.

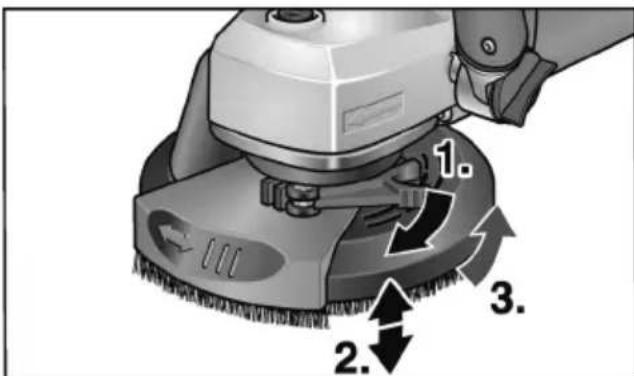

Ter compensatie van de slijtage van de diamantschuurschijf kan de beschermkap in hoogte worden versteld.

■ Spanhendel van beschermkap losmaken.
■ Beschermkap op de gewenste hoogte instellen.

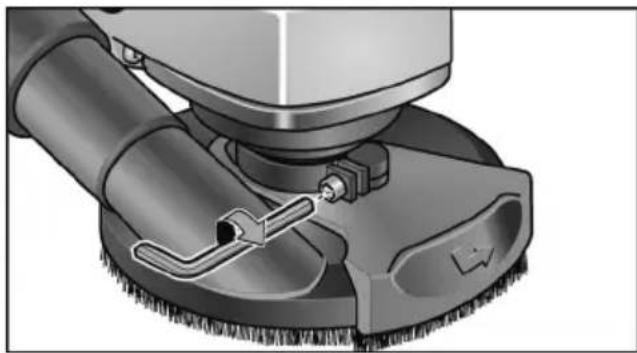

Bij afnemende klemkracht kan de vastklemming door aandraaien van de inbusbout opde spanhendel bijgesteld worden.

Aansluiting van een afzuiginstallatie

LET OP

Het gebruik van een FLEX speciale stofzuiger van klasse M wordt geadviseerd.

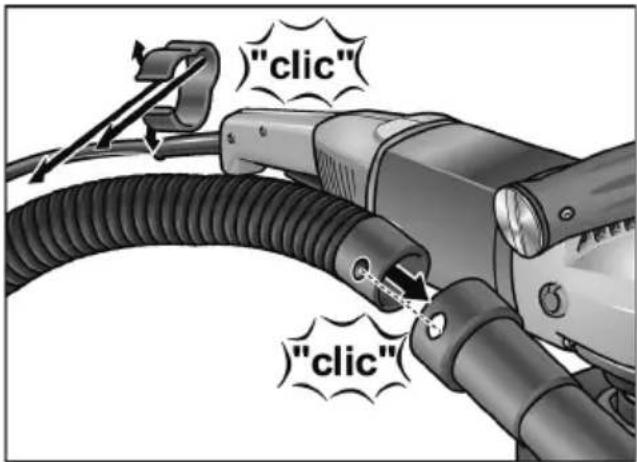

■ Afzuigslang aan aansluitstuk van de beschermkap bevestigen.
■ Aansluitkabel met de meegeleverde kabelhouders (3x) aan de afzuigslang bevestigen.

■ Sluit de afzuigslang op de afzuiginstallatie aan. Neem de gebruiksaanwijzing van de afzuiginstallatie in acht! Controleer de bevestiging! Gebruik indien nodig een passende adapter.

LET OP

Mocht er voor uw stofzuiger een speciaal aansluitstuk nodig zijn (naast het standaard-aansluitstuk van 32 mm/36 mm dat met het elektrische gereedschap wordt meegeleverd) dient u voor een geschikte adapter contact op te nemen met de leverancier van uw stofzuiger.

Elektrisch gereedschap in- en uitschakelen

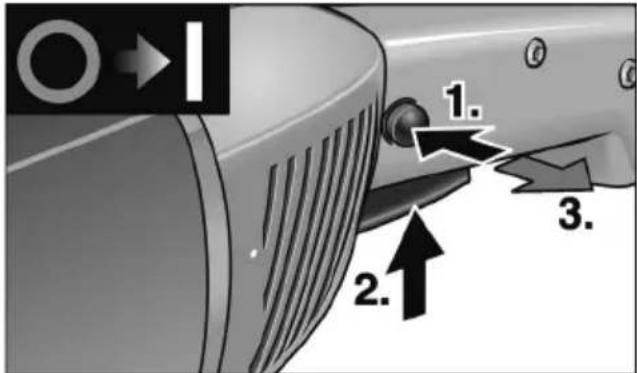

Gebruik voor korte duur zonder vergrendeling:

1. 2. 3.

■ Druk eerst de inschakelblokkering in. Druk vervolgens de schakelaar in en houd deze vast. Inschakelblokkering loslaten.
■ Als u het gereedschap wilt uitschakelen, laat u de schakelaar los.

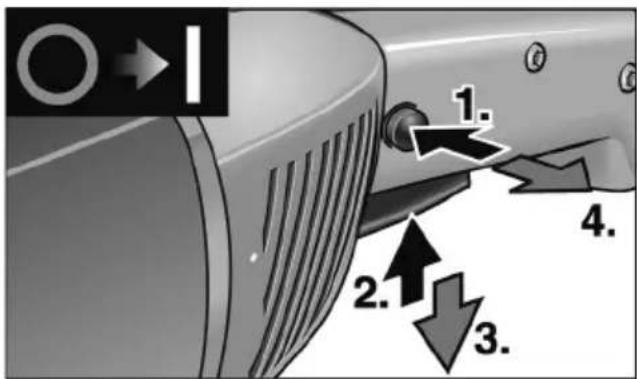

Continu gebruik met vergrendeling:

1. 2. 3. 4.

■ Druk eerst de inschakelblokkering in. Druk vervolgens de schakelaar in en houd deze vast.
Als u de schakelaar wilt vastzetten, houdt u de vergrendelingsknop ingedrukt en laat u de schakelaar los. Inschakelblokkering loslaten.

i LET OP

Nadat de stroom is uitgevallen, start het ingeschakelde gereedschap niet opnieuw.

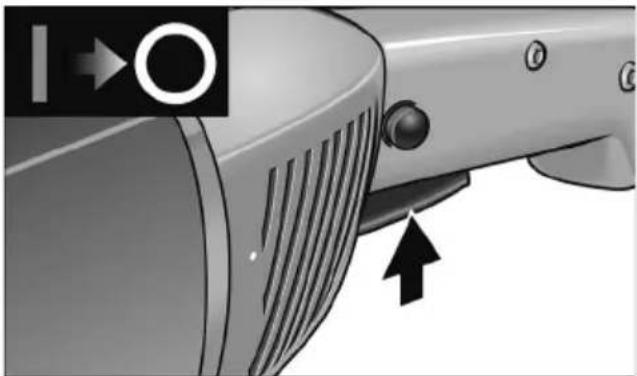

Apparaat uitschakelen:

■ Als u het gereedschap wilt uitschakelen, drukt u de schakelaar kort in laat u deze los.

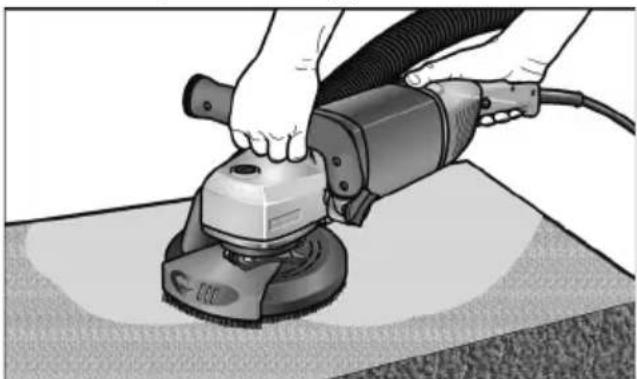

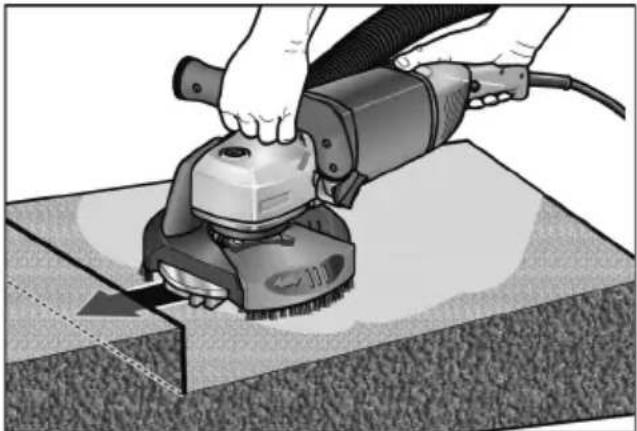

Werkzaamheden met het elektrische gereedschap

WAARSCHUWING!

De ronddraaiende schuurschijf mag niet met scherpe uitstekende voorwerpen in aanraking komen. Gevaar voor terugslag!

Beschadiging van de steunschijf.

Bijbeschadigingen of ernstige slijtage van deschuurschijf moet deze beslist worden vervangen.

VOORZICHTIG!

Het elektrische gereedschap altijd met beide handen vasthouden!

1. Bevestig het schuurtoebehoren.
2. Sluit de afzuiginstallatie aan.
3. Steek de stekker in het stopcontact.
4. Schakel de afzuiginstallatie in.
5. Schakel het apparaat in.
6. De renovatieschuurmachine op het werkoppervlak plaatsen. De borstelkrans moet op het werkoppervlak aansluiten.

1. Verhoog de druk om de schuurschijf met het werkoppervlak in aanraking te brengen. Draai de renovatieschuurmachine daarom met overlappende bewegingen.

2. Voor het schuren in hoeken:

3. Schakel de machine uit en wacht tot het schuurgereedschap stilstaat.

- Zwenkbaar randsegment uittrekken en naar links zwenken. - Schakel de machine weer in.

1. Na de werkzaamheden het elektrische gereedschap uitschakelen en de stekker uit het stopcontact trekken.

Borstelkrans

De beschermkap is voorzien van een borstelkrans. Deze krans heeft twee functies:

- Aangezien de borstelkrans over het oppervlak van de schuurschijf heen steekt, komt deze eerst met het werkoppervlak in aanraking. Daardoor wordt de schuurschijf parallel aan het werkoppervlak gebracht voordat het schuurmiddel met het werkoppervlak in aanraking komt. Zo voorkomt u een sikkelvormige uit-dieping door de rand van de schuurschijf.

- De krans houdt het stof tegen totdat het door de stofzuiger wordt opgezogen.

Als de borstelkrans beschadigd wordt of overmatige slijtage vertoont, moet deze worden vervangen.

Een set vervangingsborstels is bij elk FLEX klantenservicecentrum verkrijgbaar.

Onderhoud en verzorging

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Reiniging

WAARSCHUWING!

Gebruikgeen water of vloeibare reinigingsmiddelen.

- Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door. - Beschermkap en zwenkbaar randsegment met droge perslucht reinigen.

Reparaties

Laat reparaties uitsluitend uitvoeren door een door de fabrikant erkende klantenservice.

i LET OP

Draai de schroeven van het motorhuis tijdens de garantieperiode niet los. Anders vervallen de garantieverplichtingen van de fabrikant.

Vervangingsonderdelen en toebehoren

Voor overig toebehoren, in het bijzonder inzetgereedschappen, de catalogi van de fabrikant raadplegen.

Explosietekeningen en onderdelenlijsten vindt u op onze website:

www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak een versleten machine onbruikbaar door het netsnoer te verwijderen.

Alleen voor EU-landen Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

LET OP

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven.

CE-Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG (tot 19-04-2016), 2014/30/EU (vanaf 20-04-2016), 2006/42/EG, 2011/65/EG.

Verantwoordelijk voor technische documentatie:

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door onjuist gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.

Indhold
