BRUKSANVISNING LD 18-7 125 R Kit Flex

Reservedele og tilbehør

Gør udtjente maskiner ubrugelige ved at fjerne netkablet.

Kun for EU-lande

For din egen sikkerhet 91

Støy og vibrasjon 94

Tekniske data 95

Et overblikk 96

Bruksanvisning 97

Vedlikehold og pleie 100

Henvisninger om skroting ..... 101

C€-Konformitet 101

Gjør oppmerksom på en umiddelbar truende fare. Det kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG!

Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skade på personer eller ting dersom dette ikke blir fulgt.

HENVISNING

Betegner tips om bruken og viktige informasjoner.

Symbolene på maskinen

Les betjeningsveiledningen føribruktaking!

Bruk øyevern!

For din egen sikkerhet

ADVARSEL!

Må leses igjennom og tas hensyn til før bruk av elektroverktøet:

Dette elektroverktøyet er bygget etter teknikkens stand og anerkjente sikkerhetstekniske regler. Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på ting under bruken av maskinen. Elektroverktøyet må kun brukes

Feil som har innflytelse på sikkerheten må straks utbedres.

Forskriftsmessig bruk

Saneringssliperen LD 18-7 125 R/LD 18-7 150 R er beregnet for

- kommersiel bruk i industri og håndverk,

– for tørrsliping og jevning av betong, puss, betonggulv, sandstein, chamotte og asfalt,

– for sliping av maling og rester av lim på betong eller betonggulv,

– for bruk med diamantverktøy som blir tilbudt av FLEX for denne maskinen og som er tillatt for et turtall på minst 7.000 o/min.

Bruken av skille-, skrubbe-, lamellskiver eller trådbørster er ikke tillatt.

Under bruken av saneringssliperen LD 18-7 125 R/LD 18-7 150 R er det nødvendig å tilkople en støvsuger av klasse M.

Les igjennom alle sikkerhetshenvisningene og anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhetshenvisningene og anvisningene, kan føre til elektrisk støt, brann og/eller alvorlige skader.

Oppbevar alle sikkerhetshenvisningene oganvisningene for senere bruk.

■ Dette elektroverktøyet skal brukes som sliper. Ta hensyn til alle sikkerhets-henvisningener, anvisninger, framstillinger og data som følger med maskinen.

Dersom de følgende anvisningene ikke blir tatt hensyn til, kan dette føre til elektrisk støt, brann og/eller alvorlige skader.

■ Dette elektroverktøyet er ikke egnet for å slipe med sandpapir, arbeide med trådbørster, polering eller skillesliping.

Dersom elektroverktøyet brukes til formål som det ikke er beregnet for, kan det oppstå fare og skader.

Ikke bruk tilbehør som ikke er spesielt beregnet og anbefalt av produsenten for bruk med dette elektroverktøyet.

Kun dersom tilbehøret blir festet fast til elektroverktøyet, garanterer dette ingen sikker bruk.

Det tillatte turtallet for innsatsverktøyet må være minst så høyt som det høyeste turtallet som er angitt på elektroverktøyet.

Tilbehør som dreies rundt hurtigere enn tillatt, kan ødelegges og bli slynget bort.

Innsatsverktøyets utvendig diameter og tykkelse må tilsvare målangivelsene på elektroverktøyet ditt.

Feilt dimensjonerte innsatsverktøy kan ikke bli tilstrekkelig avskjermet eller kontrollert.

■ Slipeskiver, slipetallerkener eller annet tilbehør må passe nøyaktig oppå slivespindelen på elektroverktøyet ditt.

Innsatsverktøy som ikke passer nøyaktig oppå slipespindelen, dreier seg ujevnt, vibrerer meget sterkt og kan føre til at du mister kontrollen.

Ikke bruk skadede innsatsverktøy. Kontroller innsatsverktøyene før hver bruk for sprekker og rifter, slipetallerkenene må sjekkes for sprekker, slitespor eller sterk slitasje. Dersom elektroverktøyet eller innsatsverktøyet faller ned, må det kontrolleres om det har tatt skade, eller bruk et annet innsatsverktøy som ikke er skadet. Når du har kontrollert innsatsverktøyet og har satt det inn, må du og andre personer som befinner seg i nærheten holde dere på avstand utenfor flaten for det roterende innsatsverktøyet, og la maskinen først gå i ett minutt med høyeste turtall. Skadede innsatsverktøy brekker for det meste i løpet av denne testtiden.

■ Bruk personlig verneutstyr. Alt etter anvendelsen, må du bruke ansiktsvern, øyevern eller vernebrille. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot små slipe- og materialpartikler.

∅ynene må beskyttes mot fremmedlegemer som kan bli slynget rundt ved forskjellige anvendelser. Støv- eller pustevernmaske skal filtrere det støvet som oppstår under bruken. Dersom du blir utsatt for sterk støy i lang tid, kan dette føre til tap av hørselen.

■ Pass på at andre personer blir holdt på sikker avstand fra arbeidsområdet. Enhver som kommer innenfor arbeidsområdet, må ha på seg personlig verneutstyr.

Bruddstykker av arbeidsstykke eller brukne innsatsverktøy kan bli slynget rundt og forårsake skade også utenfor det direkte arbeidsområdet.

- Hold maskinen kun i de isolerte håndtakene när du utfører arbeid hvor innsatsverktøyet kan treffe på gjemte strømledninger eller dens egen strømkabel.

Kontakt med spenningsførende ledninger kan også sette maskindeler av metall under spenning og føre til elektrisk støt.

■ Hold strømkabelen alltid borte fra innsatsverktøy som dreier seg.
Dersom du mister kontrollen over mas-kinen, kan strømkabelen bli kuttet over eller henge fast, slik at hånden eller armen din kan komme inn i innsatsverktøy som dreier seg.

■ Legg elektroverktøyet aldri fra deg før innsatsverktøyet er helt stoppet opp.

Et innsatsverktøy som dreier seg kan komme i kontakt med overflaten der maskinen legges fra og du kan dermed miste kontrollen over elektroverktøyet.

Klærne dine kan ved en tilfeldighet komme i kontakt med innsatsverktøy som dreier seg og henge fast i disse slik at innsats-verktøyet kan bore seg inn i kroppen din.

■ Rengjør regelmessig ventilasjons-sprekkene på elektroverktøyet.

Motorviften trekker støv inn i kassen, og en sterk oppsamling av metallstøv kan føre til elektrisk fare.

Ikke bruk elektroverktøyet i nærheten av brennbare materialer.

Gnister kan antenne disse materialene.

Ikke bruk innsatsverktøy som krever flytende kjølemiddel.

Bruk av vann eller andre flytende kjøle-midler kan føre til elektrisk støt.

■ Slipeskiven må kun brukes for de anbefalte innsatsmulighetene.
For eksempel: Du må aldri slipe med sideflaten av en diamant slipetallerken. Diamant slipetallerkener er beregnet for fjerning av material med undersiden av slipetallerkenen. Kraftinnvirkning fra siden på disse slipeskivene kan føre til at de brekkes.

■ Bruk alltid uskadede spennflenser av riktig størrelse og form for det innsatsverktøyet du har valgt.

Egnede flenser støtter innsatsverktøyet og forringer således faren for brudd.

Ikke bruk slitte innsatsverktøy fra større elektroverktøy.

Innsatsverktøy for større elektroverktøy er ikke utlagt til de høyere turtall på mindre elektroverktøy og kan brekke.

Tilbakeslag og tilsvarende sikkerhetshenvisninger

Tilbakeslag er en plutselig reaksjon som oppstår när et dreiende innsatsverktøy, som f.eks. slipeskive, slipetallerken, stålbørste osv henger seg opp eller blokerer. Fastkjøring eller blokkering förer til en plutselig stopp av det roterende verktøyet. Dermed blir et ukontrollert elektroverktøy akselerert imot dreieretningen til innsatsverktøyet ved blokkeringsstedet.

Dersom f.eks. en spiveskive henger fast eller blokkerer i arbeidsstykket, kan kanten på spiveskiven som skjærer inn i arbeidsstykket bli hengende fast og dermed kan spiveskiven brekke ut eller forårsake et tilbakeslag.

Slipeskiven beveger seg så enten imot betjeningspersonen eller bort fra denne, alt etter dreieretningen på skiven ved blokkeringsstedet. Derved kan slipeskivene også brekkes.

Et tilbakeslag er følgen av en feil eller ikke sakkyndig bruk av elektroverktøyet. Dette kan forhindres ved egnete forsiktighetstiltak som beskrevet under.

- Hold elektroverktøyet godt fast og hold kroppen og armene i en posisjon som kan fange opp tilbakeslagskrefter. Bruk alltid tilleggshåndtaket, dersom dette finnes, for å ha mest mulig kontroll over tilbakeslagskrefter eller reaksjonsmomenter når maskinen kjøres opp.

Betjeningspersonen kan ved egnete forsiktighetstiltak beherske tilbakeslags- og reaksjonskreftene.

■ Hendene må aldri komme i nærheten av innsatsverktøy som dreier seg.

Innsatsverktøyet kan ved et tilbakeslag bevege seg over hånden din.

■ Unngå at kroppen din kommer inn i det området hvor elektroverktøyet beveger seg ved et tilbakeslag.

Et tilbakeslag driver elektroverktøyet i den motsatte retning av bevegelsen til slipeskiven ved blokkeringsstedet.

Arbeid særlig forsiktig i områder ved hjørner, skarpe kanter osv. Forhindre at innsatsverktøyene blir slått tilbake fra arbeidsstykket og klemmes fast.

Det roterende innsatsverktøyet har lett for å klemme fast ved hjørner, skarpe kanten eller när det kastes tilbake. Dette forårsaker at du mister kontrollen eller at det oppstår et tilbakeslag.

■ Ikke bruk et sagblad med kjede eller tenner.

Slike innsatsverktøy forårsaker ofte et tilbakeslag eller gjør at du mister kontrollen over elektroverktøyet.

Det må kun brukes forlengelseskabel som er beregnet for uteområder.
■ Sliping av blyfarger anbefales ikke. Fjerning av blyfarger bør kun foretas av fagfolk.
Det må ikke bearbeides materialer som kan sette fri helsefarlige stoffer (f.eks. asbest). Det må treffes vernetiltak dersom det under arbeidet kan oppstå helsefarlig, brennbart eller eksplosivt støv. Bruk støvbeskyttelsesmaske. Bruk avsugingsanlegg.

MATERIELLE SKADER!

■ Nettspenningen må stemme overens med spenningsangivelsen på typeskiltet.

Støy og vibrasjon

Støy- og svingningsverdiene er målt i henhold til EN 60745.

Det A-vurderte støynivået på maskinen utgjør typisk:

-	Lydtrykksnivå:	91,8	dB(A);
-	Lydeffektnivå:	102,8	dB(A);
-	Usikkerhet:	K	=	3

Samlet svingningsverdi

De angitte måleverdiene gjelder for nye maskiner. Under den daglige bruken forandres støy- og svingningsverdiene.

HENVISNING

Det svingningsnivået som er angitt i disse anvisningene er målt i henhold til et målemetode som er normert etter EN 60745, og kan brukes for sammenligning av elektroverktøy. Den egner seg også for en foreløpig vurdering av svingningsbelastningen.

Det angitte svingningsnivået representerer de hovedsakelige bruken av elektroverktøyet.

Dersom elektroverktøyet blir brukt for annen bruk med avvikende innsatsverktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan sving-ningsnivået avvike. Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden.

For en nøyaktig vurdering av svingningsbelastningen bør også tidene tas hensyn til hvor maskinen er slått av eller er i gang, men ikke blir brukt. Denne kan tydelig redusere svingningsbelastningen over hele arbeidstiden.

Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f.eks. vedlikehold av elektroverktøy og innsatsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpet.

FORSIKTIG!

Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.

Tekniske data

Maskintype Saneringssliper		LD 18-7 125 R	LD 18-7 150 R
Nettspenning V/Hz 230/50
Beskyttelsesklasse		☐/II
Optatt effekt W 1.800
Turtall o/min 7.000
Verktøyopptak M14
max. skivediameter mm 125	150
Vekten er tilsvarende “EPTA-procedure 01/2003” (uten tilkoplingskabel)	kg	4,2	4,3

Et overblikk

1 Spindel med gjengeflens

a Spennflens

b Spennmutter

2 Svingbart kantsegment

Med luftutslipp og pil for dreieretning.

6 Spindellås

For å feste spindelen ved skift av verktøy.

7 Håndtak, kan innstilles

8 Dreieknapp for innstilling av håndtak

9 Innkoplingssperre/låseknapp

Forhindrer at maskinen starter ved en feiltakelse og låser bryteren (9) i varig drift.

10 Bryter

For å slå på og av.

11 Kabelholder (3x)

For sikker kabelføring på sugeslangen

15 Innvendig sekskantnøkkel (nøkkelvidde 4)

Bruksanvisning

Før ibruktaking

Pakk ut elektroverktøyet og tilbehøret og kontroller at leveringen er komplett og at det ikke er oppstått transportskader.

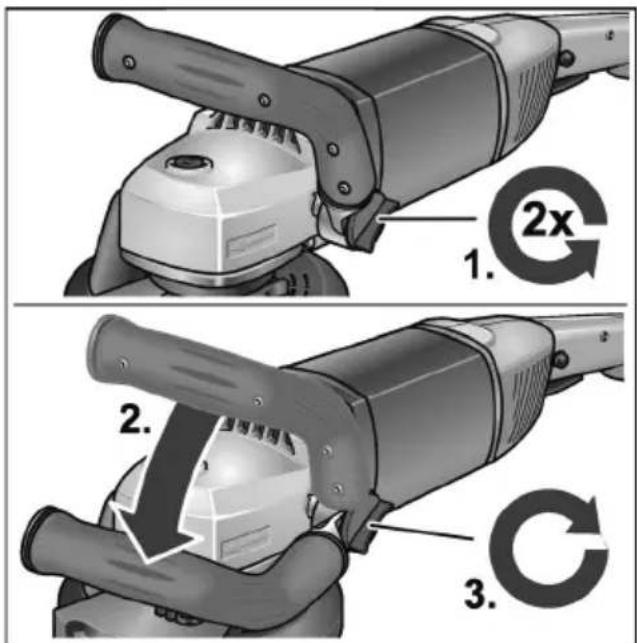

Innstilling av håndtak

1. 2x 2. 3.

Dreieknappen for innstilling av håndtaket løsnes ca. 2 omdreininger imot klokkens retning.

■ Håndtaket settes i ønsket posisjon (15° – innstillinger).

Pass på at det smekker riktig fast!

■ Dreieknappen for innstilling av håndtaket skrus fast i klokkens retning.

HENVISNING

Dersom nødvendig kan håndtaket setts påandre siden av elektroverktøyet.

Innsetting og skifting av slipemidler

ADVARSEL!

Før alle arbeider med elektroverktøy må støpselet trekkes ut.

2. 1.

■ Trykk spindellåsen og hold den trykket (1.).
■ Med låsenøkkelen løsnes spennmutteren mot klokkens retning fra spindelen og tas av (2.).

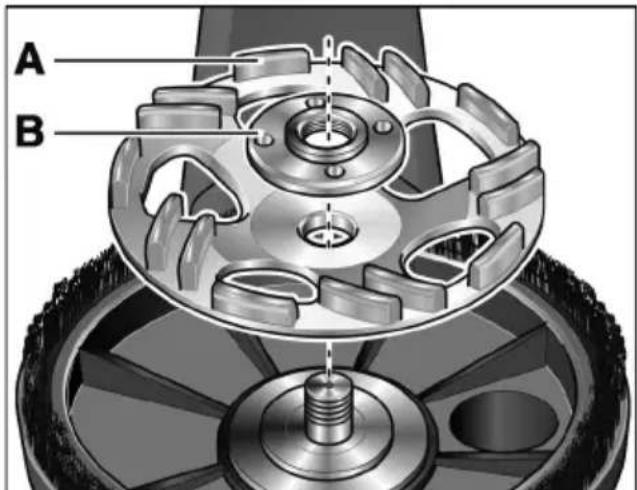

■ Diamant slipetallerken (A) må legges riktig inn.

A B

■ Skru spennmutteren (B) på spindelen med anslaget opp.
■ Trykk spindellåsen og hold den trykket.
■ Fest fast spennmutteren med läsenøkkelen.

■ Stikk støpselet inn i stikkontakten.
Slå på elektroverktøyet (uten fastlåsing) og la det gå i ca. 30 sekunder. Kontroller den for ujevnheter og vibrasjoner.
■ Slå av elektroverktøyet.

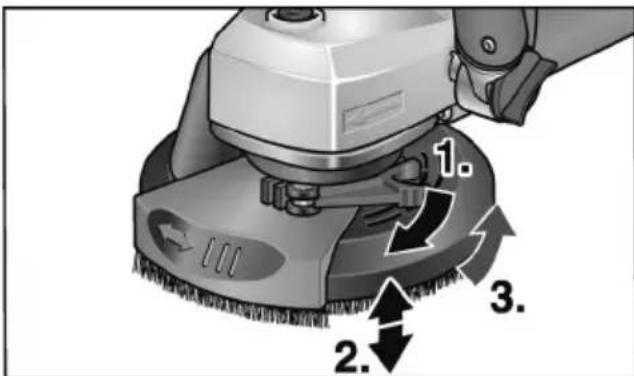

Still inn vernehetten

i HENVISNING

Børstekransen bør rage ca. 0–1 mm over slipetallerkenen. For utjevning av slitasjen på diamant slipetallerkenen kan vernehetten innstilles i høyden.

■ Spennspaken løsnes ved vernehetten.
■ Vernehetten innstilles på ønsket høyde.

1. 2. 3.

■ Trekk spennspaken fast.

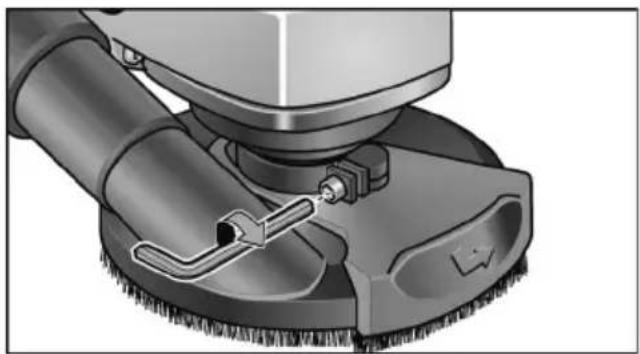

i HENVISNING

Når klemmekraften avtar, kan klemmen justeres etter ved å trekke fast den innvendige sekskantskruen på spennspaken.

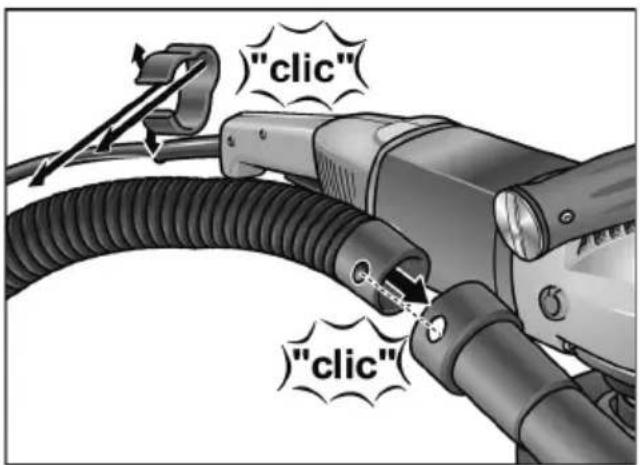

Tilkopling til et avsugingsanlegg

i HENVISNING

Det anbefales å bruke FLEX spesialsuger av klasse M.

■ Avsugingsslangen festes på tilkoplingsstussen av vernehetten.
- Tilkoplingskabelen med kabelholderne (3x) som hører med ved leveringen festes til avsugingsslangen.

Dersom støvsugeren trenger en spesiell tilkoplingsstuss (dvs. en annen tilkoplingsstuss enn den stussen med 32 mm/36 mm, som hører med som standard til elektroverktøyet ved leveringen), så vennligst sett degiforbindelse med leverandøren for støvsugeren for å få en egnet adapter.

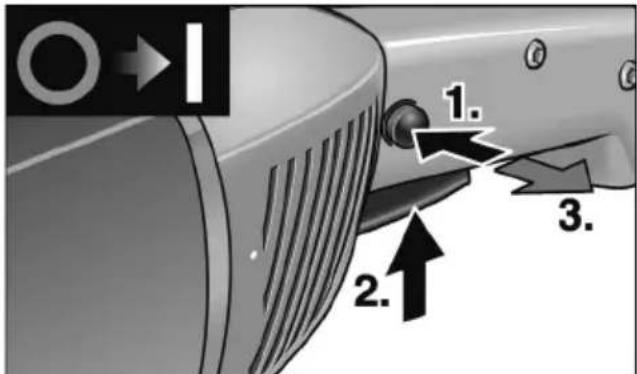

Inn- og utkopling av elektroverktøy

Korttidsdrift uten fastlåsing:

1. 2. 3.

■ Trykk først innkoplingssperren. Deretter trykkes bryteren og holdes fast. Slipp innkoplingssperren.
■ For utkopling slippes bryteren.

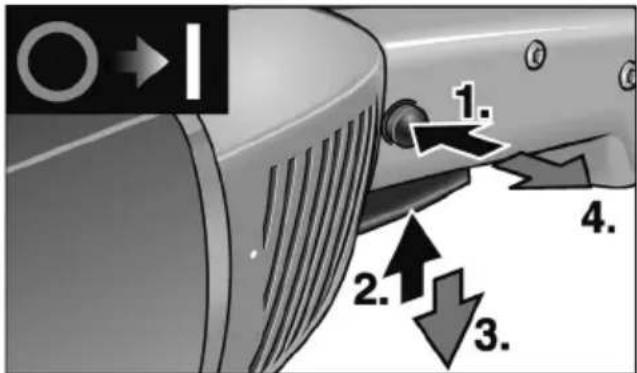

Varig drift med fastlåsing:

1. 2. 3. 4.

■ Trykk først innkoplingssperren, deretter trykkes bryteren og holdes fast.
For fastlåsing, holdes låseknappen trykket og bryteren slippes. Slipp innkoplingssperren.

i

HENVISNING

Etter et strømbrudd starter det innkoplete apparatet ikke igjen.

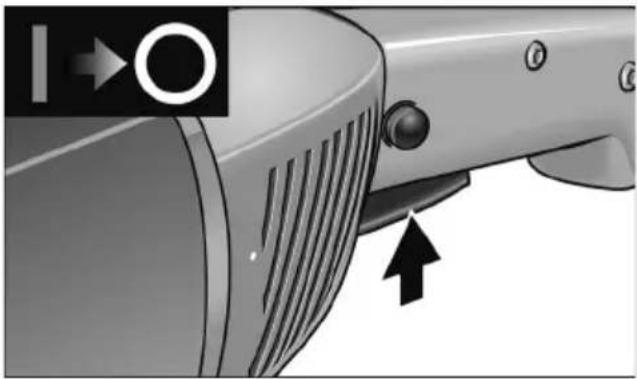

Utkopling av maskinen:

■ For utkopling trykkes bryteren kort og slippes igjen.

Arbeid med elektroverktøyet

!

ADVARSEL!

Den roterende slipetallerkenen må ikke komme i kontakt med skarpe gjenstander som stikker ut. Fare for tilbakeslag! Fare for skade på slipetallerkenen. Ved skader eller sterk slitasje på slipetallerkenen må denne absolutt skiftes ut.

A

FORSIKTIG!

Elektroverktøyet må alltid holdes godt fast med begge hender!

1. Fest fast slipemiddelet.
2. Tilkople avsugingsanlegget.
3. Stikk inn støpselet.
4. Slå på avsugingsanlegget.
5. Slå på maskinen.

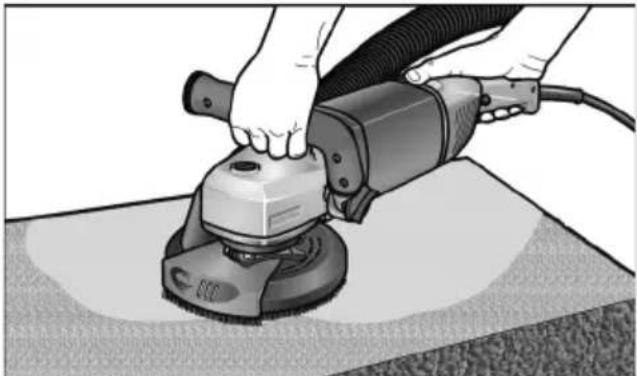

6. Saneringssliperen settes oppå arbeidsflaten. Børstekransen må være i plan med arbeidsflaten.

1. Forhøy trykket slik at slipetallerkenen får kontakt med arbeidsflaten. Sving herved saneringssliperen med overlappende bevegelser.

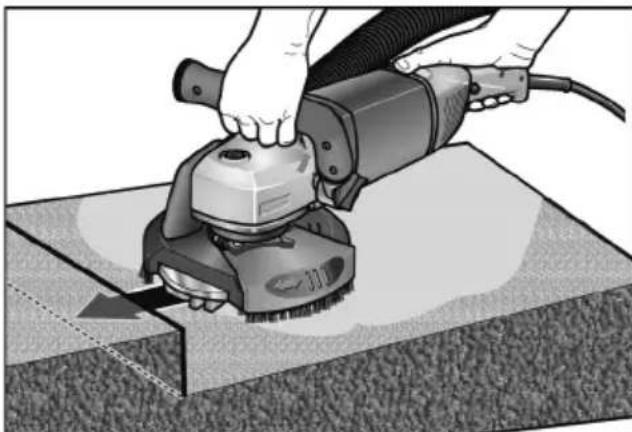

2. For sliping i hjørner:

3. Slå av maskinen og vent til slipeverktøyet står stille.

1. 2.

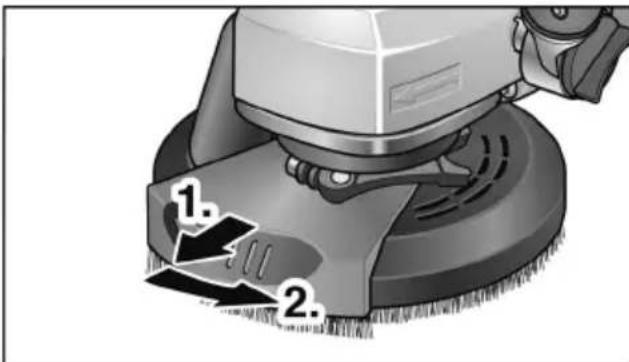

• Ta ut det svingbare kantsegmentet og sving det mot venstre.
• Slå på maskinen igjen.

1. Etter endt arbeid må elektroverktøyet slås av og støpselet må trekkes ut.

Børstekrans

Vernehetten er utstyrt med en børstekrans. Denne kransen har to funksjoner:

- Da børstekransen rager ut over overflaten på slipetallerkenen, kommer den først i kontakt med arbeidsflaten. Dermed blir slipetallerkenen satt parallelt til arbeidsflaten för slipemiddelet kommer i kontakt med arbeidsflaten. På den måten blir det unngått at det oppstår en sigdformet fordypning på grunn av randen på slipetallerkenen.

- Kransen holder også støvet tilbake inntil det blir suget opp av støvsugeren.

Dersom børstekransen blir skadet eller meget slitt, bør den skiftes ut. Et sett med reservebørster kan fåes hos hvert FLEX kundeservice senter.

Vedlikehold og pleie

ADVARSEL!

Før alle arbeider med elektroverktøy må støpselet trekkes ut.

Rengjøring

ADVARSEL!

Ikke bruk vann eller flytende rengjørings- middel.

Innsiden av kassen med motoren må regelmessig blåses ut med tørr trykkluft.
■ Vernehetten og det svingbare kantsegmentet rengjøres med tørr trykkluft.

Reparasjoner

Reparasjoner må kun utføres av et kunde- service verksted som er autorisert av produsenten.

i HENVISNING

Skruene på motorkassen må ikke løsnes iløpet av garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelse.

Reservedeler og tilbehør

Ytterligere tilbehør, særlig innsatsverktøy, finnes i katalogen fra produsenten.

Eksplosjonstegninger og lister for reserve- deler finnes på vår hjemmeside:

www.flex-tools.com

Utrangerte maskiner må gjøres ubrukelige ved å fjerne strømkabelen.

Kun for EU-land

Ikke kast elektriske verktøy i bosset!

I henhold til det europeiske direktivet

2012/19/EF om avhending av elektrisk og elektronisk gammelt utstyr og omsetting av nasjonal rett, må brukte elektriske verktøy samles separat og avhendes på en miljøvennlig måte.

HENVISNING

Faghandelen vil gi deg informasjon om avhendingsmåter.

CE-Konformitet

Vi erklærer hermed at vi alene er ansvarlig for at de punkter som er beskrevet under „Tekniske data“ stemmer overens med følgende normer eller normative dokumenter:

EN 60745 i henhold til bestemmelsene i direktivet 2004/108/EF (intil 19.04.2016), 2014/30/EU (fra og med 20.04.2016), 2006/42/EF, 2011/65/EF.

Ansvarlig for tekniske dokumenter:

Utelukkelse av ansvar

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet og ikke mulig bruk av produktet.

Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke forskriftsmessig bruk av eller i forbindelse med produkter fra andre produsenter.

Innehåll
