BRUKSANVISNING Ergomaxx BSG81885 BOSCH

Beskrivning av produkten	88
Föreskriven användning	89
Säkerhetsanvisningar	89
Råd beträffande avfallshanteringen	90
Start av dammsugaren	91
Dammsugning	91
Efter dammsugningen	92
Dammsugning med dammbehållare	93
Rengöra dammbehållarens permanent- och mikrofilter	93
Störningar dammbehållare	94
Dammsugning med filterpåsen MEGAfill*Plus	94
Byte av motorskydds-/utblåsfilter	96
Skötsel och vård	97
Extra tillbehör / Reservdelar	98/99

Bytte aktivt kullfilter\*

Figur 33\*

■ Ta ut det aktive kullfilteret. Kast filteret i husholdningsavfallet.
■ Legg inn nytt aktivt kullfilter.

Figur 34

(= grunnutstyr med Microsan-utblåsingsfilter)

Ekstra tilbehør no

Poleringsforsats (3): Id-nr. 482209

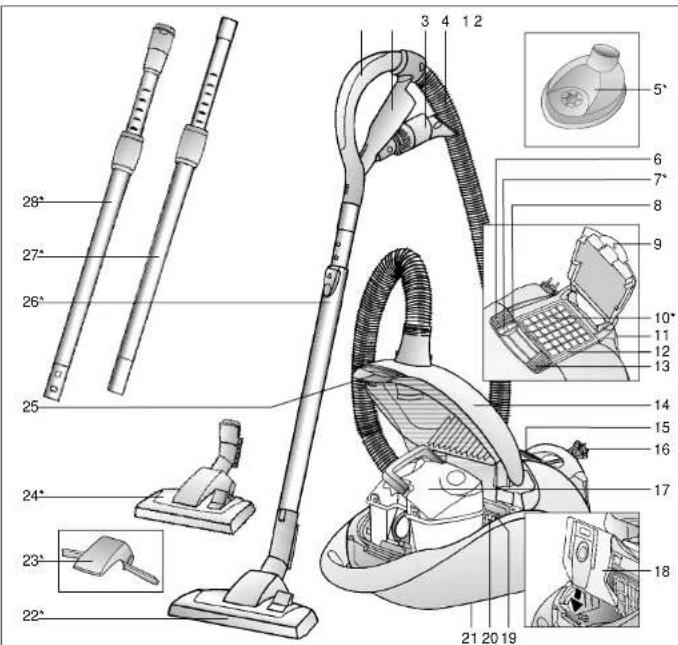

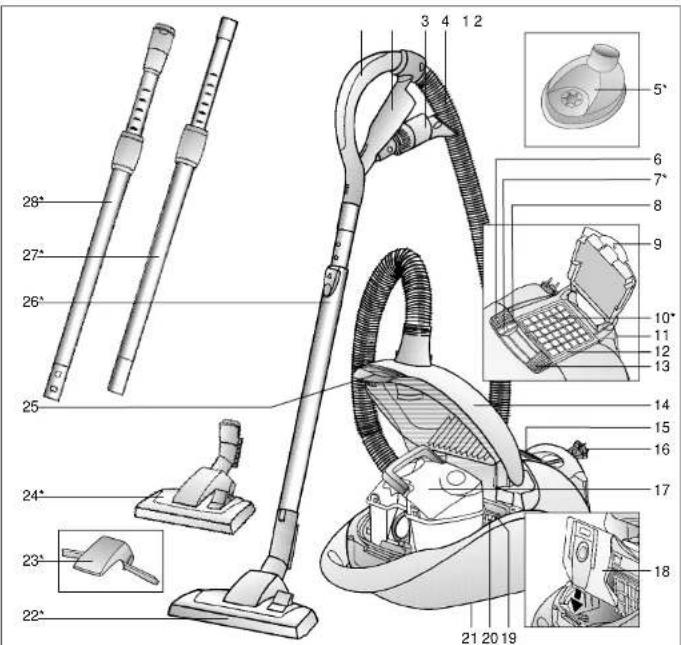

Beskrivning av produkten sv

1 Handlag
2 Tillbehörshållare
3 Kombimunstycke
4 Dammsugarsland
4 Dammsugarslar 5 Bormunstvcko*
3 Bonmünstycke 6 Strökmheterer
6 Strombrytare parav
7 Stand-by-indikering
8 Indikering för filterbyte
9 Låsspärr
10 Utblåsfilter*
11 Parkeringshiäln (med
avslägningsautomatik*)
12 Ram för utblåsfilter
13. Reglage för sugeffekten
14 Lock till dammutrymmet
14 Lock til damminutrymmelt 15. Pluvial för uthlä ofiltrat
15 Skydd for utblasımlret

98

16 Sladd

17 dammbehållare eller alternativ

18 Filterpase MEGAfilt *SuperTEX

1. Filterbållare

20 Motorskyddsfilter

20 Motorskyddashiter 31 Färvingskäile (ni dammayarene

Forvarings undersida)

22 Omställbart golvmunstycke*

23 Mattlyft*

24 Omställbart dolymunstycke med

upplásningshvlsa

25 Låsspak

26 Teleskoprör med skiutknapp *

27 Teleskoprör med skiutmanschett *

1. Teleskoprör med skjutmanschett
2. Teleskoprör med skiutmanschett och

Teleskoprol med s

upplashningsnyisa

*beroende på utrustning

Spara bruksanvisningen.

Se till att bruksanvisningen medföljer dammsugaren vid ägarbyte.

Föreskriven användning

Denna dammsugare är endast avsedd för användning i hushåll och inte för yrkesmässig användning. Dammsugaren får endast användas enligt uppgifterna i denna bruksanvisning.

Tillverkaren ansvarar inte för eventuella skador, som orsakats av ej ändamålsenlig användning eller felaktig manövrering.

Följande anvisningar ska därför ovillkorligen följas!

Dammsugaren får endast användas tillsammans med:

■ Original-filterpåse MEGAfilt®SuperTEX

■ Originalreservdelar, originaltillbehör eller extra originaltillbehör

Dammsugaren får inte användas för:

■ att dammsuga på människor eller djur

■ att suga upp:

- insekter.

- hälsofarliga ämnen, föremål med vassa kanter, heta eller glödande ämnen

- fuktiga eller flytande ämnen

- lättantändliga eller explosiva ämnen och gaser.

- aska och sot ur kakelugnar och centrala värmeanläggningar.

Denna dammsugare motsvarar erkända tekniska regler och tillämpliga säkerhetsbestämmelser

Vi garanterar att följande europeiska riktlinjer följs: 89/336/EWG (ändrad genom RL 91/263/EWG, 92/31/EWG och 93/68/EWG), 73/23/EWG (ändrad genom RL 93/68/EWG).

■ Dammsugaren får endast anslutas och tas i drift i enlighet med typskylten.

■ Dammsuga aldrig utan dammbehållaren eller filterpåsen MEGAfilt ^2 SuperTEX.

=> Dammsugaren kan skadas!

■ Barn får endast använda dammsugaren under vuxens uppsikt.

■ Undvik att dammsuga med munstycke och rör nära huvudet. => Risk för personskador!

■ Använd inte sladden för att

bāra/transportera dammsugaren.

■ Om dammsugaren ska användas i flera timmar i sträck ska sladden dras ut helt och hållet.

■ Dra i kontakten, inte i sladden, för att dra ut kontakten ur vägguttaget.

■ Sladden får inte dras över vassa kanter och inte komma i kläm.

■ Dra ut kontakten ur vägguttaget före alla arbeten på dammsugare eller tillbehör.

■ Använd inte en dammsugare som skadats. Dra ut nätkontakten ur vägguttaget om dammsugaren är defekt.

■ För att undvika risksituationer får reparationer och byte av reservdelar på dammsugaren endast utföras av auktoriserad kundtjänst.

■ Använd och förvara dammsugaren endast inomhus. Skydda den från fukt och värmekällor.

SV

■ Stäng av dammsugaren när den inte används.
■ Gör genast en uttjänt dammsugare obrukbar och avfallshantera därefter dammsugaren enligt gällande bestämmelser.
- Av säkerhetsskäl har dammsugaren ett överhettningsskydd. Om dammsugaren skulle blockeras och bli för varm stängs den av automatiskt. Dra ut kontakten och kontrollera att munstycke, rör och slang inte är igensatta resp om filtret behöver bytas.
Låt dammsugaren svalna i minst en timme efter det att felet åtgärdats. Därefter kan man använda dammsugaren igen.

Råd beträffande avfallshanteringen

■ Förpackning

Förpackningen skyddar dammsugaren från skador vid transporten. Förpackningen består av miljövänliga material och kan därför återvinnas. Lämna in förpackningsmaterialet till återvinning.

■ Din uttjänta dammsugare

Din gamla och uttjänta dammsugare innehåller mycket användbart material. Lämna därför in din uttjänta dammsugare till din återförsäljare resp till återvinning. Information om återvinning får du hos din återförsäljare eller kommun.

Obs

- Om säkringen skulle utlösas när dammsugaren startas, kan detta bero på att andra elprodukter med hög effekt anslutits samtidigt till samma strömkrets. Man kan undvika att säkringen löses ut genom att ställa in dammsugaren på den lägsta effektnivån innan man kopplar till den och först därefter välja en högre effektnivå.

Fäll ut bildsidorna!

a) Haka fast dammsugarslangens koppling i sugöppningen.
b) Tryck ihop båda låshakarna på dammsugarslangen och dra ut slangen för att ta loss den.

Bild 2\*

a) Sätt ihop handtaget och teleskopröret.
b) Skjut in handtaget i teleskopröret tills det hakar fast.
Tryck på upplåsningshylsan för att lossa kopplingen och dra ut handtaget.

Bild 3\*

■ Sätt mattlyften på munstycket.

■ Justera mattlyften genom sidledes tryck.

Bild 4\*

a) Sätt ihop golvmunstycket och teleskopröret.

b) Skjut in teleskopröret i golvmunstyckets stuts tills det hakar i. Tryck på upplåsningshylsan för att lossa kopplingen och dra ut teleskopröret.

Bild 5\*

Tryck skjutreglaget/skjutmanschetten i pilens riktning för att låsa upp teleskopröret och ställa in önskad längd.

*beroende på utrustning

sv

Bild 6

a) Håll i kontakten och dra ut sladden till önskad längd och sätt i kontakten.
b) På dammsugare med elektronisk sladdvinda lyser nu stand-by-indikeringen "grön".

Bild 7

Koppla till och stäng av dammsugaren med strömbrytaren i pilarnas riktning.

Dammsugning

Bild 8

Ställa in golvmunstycket:

■ För dammsugning av mattor och heltäckningsmattor =>

■ För dammsugning av hårda golv =>

Golvmunstycke med "mattlyft"\*

Bild 9\*

När golvmunstycket dras tillbaka lyfts mattan vilket gör det enklare att dammsuga under mattan.

Anvisningar för användning och underhåll av ELECTROMATIC*-borsten resp TURBO-UNIVERSAL*-borsten, se bifogad bruksanvisning (beroende på utrustning).

Dammsugning med tillbehör

Bild 10

Lossa kombimunstycket genom att dra ut det ur tillbehörshållaren i pilens riktning.

a) Fogmunstycke

För dammsugning av fogar och hörn. För svåråtkomliga ställen kan man förlänga kombimunstycket genom att dra ut det två steg som ett teleskop.

■ Dra ut fogmunstycket så pass mycket i båda steg att man kan höra att det hakar i.

■ Genom att lossa på teleskopspärrarna (tryck i pilens riktning) kan fogmunstycket skjutas ihop igen.

b) Möbelmunstycke

För dammsugning av stoppade möbler, gardiner etc.

c) Dammborste

För dammsugning av fönsterbräden, skåp, lister osv.

■ Fäll möbelmunstycket i pilens riktning.

■ Genom att man vrider i pilens riktning förs borstkransen ut.

■ Innan man sätter in kombimunstycket i tillbehörshållaren måste borstkransen skruvas in och möbelmunstycket fällas tillbaka.

Bild 11

■ Fäst borrmunstycket på handtaget och sätt det mot väggen så att munstyckets borrhålsöppning är rakt över stället där du ska borra.
■ Ställ in dammsugaren på låg sugeffekt och slå sedan på den.
■ Borrmunstycket sugs fast i det läge som du valt. Eventuellt måste du höja sugeffekten efteråt, allt beroende på hur väggytan där du ska borra ser ut, så att inte borrmunstycket lossnar.

När du borrar sugs findammet upp automatiskt.

! Observera: Använd bara borrmunstycket om du har dammsugarpåse isatt, eftersom fint borrdam kan påverka filterpåsens funktion.

Bild 12\*

Under kortare pauser i dammsugningen kan man använda parkeringshjälpen på dammsugarens undersida. Skjut in plastskenan på munstyckets anslutning i spåret på dammsugarens undersida. Dammsugare med avstängningsautomatik stängs då av => Stand-by-indikeringen lyser "grön"

Efter dammsugningen

Bild 13

■ Stäng av dammsugaren, dra ut kontakten ur vägguttaget.
■ Dra lätt i sladden och släpp den (sladden rullas upp automatiskt).
- Drar man ytterligare en gång i sladden aktiveras sladdbromsen igen, drar man lätt i sladden avaktiveras den.
■ På dammsugare med elektronisk sladdvinda rullas sladden upp automatiskt när man drar ut kontakten ut vägguttaget.
■ Om man inte vill att sladden ska rullas upp helt och hålet (t ex när man byter från ett vägguttag till ett annat), aktiverar man sladdbromsen genom att dra i sladden.

Bild 14

Lås upp teleskopröret genom att trycka skjutreglaget/skjutmanschetten i pilens riktning och skjut ihop det.

^* beroende på utrustning

Bild 15

Vid förvaring/transport av dammsugaren kan man använda förvaringshjälpen på dammsugarens undersida. Ställ dammsugaren upprätt. Skjut in plastskenan på golvmunstycket i spåret på dammsugarens undersida.

Med din nya dammsugare kan du dammsuga alla typer av torr smuts, både med dammbehållaren och med filterpåsen MEGAfilt®SuperTEX.

Vi rekommenderar att man använder

– Dammbehållaren, vid hobbyarbeten, t ex för uppsugning av sågspån osv.
- Filterpåsen MEGAfilt®SuperTEX, framför allt för traditionell rengöring i hushållet.

Dammsugning med dammbehållaren

Bild 16

För ett optimalt resultat vid dammsugningen ställer man effektreglaget i läget för maximal sugeffekt. Vi rekommenderar att man reducerar effekten endast vid mycket ömtåliga material.

Tömma dammbehållaren

Bild 17

Dammbehållaren ska tömmas efter varje dammsugning. Dammbehållaren ska emellertid tömmas senast då dammindikeringen lyser rött med ett jämnt, intensivt sken när munstycket är upplyft från golvet och den högsta sugeffekten är inställd.

Bild 18

Öppna locket till dammutrymmet genom att föra lässpaken i pilens riktning.

Bild 19

Fatta dammbehållaren i bärhandtaget och ta ut den.

Bild 20

• Öppna luckan i botten genom att föra spärren i pilens riktning och töm dammbehållaren.
  ■ Om bottenluckan är kraftigt nedsmutsad (grov smuts) ska denna först rengöras, t ex genom dammsugning med fogmunstycket. (Lägg i en filterpåse i dammsugaren - se bild 29)
  ■ Stäng bottenluckan.

Bild 21

Sätt i dammbehållaren i dammsugaren igen, fäll bärhandtaget åt sidan och stäng locket till dammutrymmet.

! Observera: När man har använt dammsugaren några gånger kan dammbehållaren bli repig inuti och få ett mjölkaktigt utseende. Detta har emellertid ingen inverkan på dammsugarens funktion, dvs den är fortfarande fullt funktionsduglig.

Rengöra permanent- och microfilter

När ska man rengöra:

■ När indikeringen för påsbyte tänds.
■ Efter eventuell störning, dvs efter varje gång ett stopp har åtgärdats.
■ Minst var 6:e mânad.

SV

SV

Bild 22

■ Lossa filterhållaren och fäll upp den genom att trycka de båda läsklackarna i pilens riktning.

Bild 23

■ Ta ut micro- och permanentfiltret och rengör dem genom att slå ur dammet.

! Observera: Den tvättbara, vita textilen måste tvättas för hand en gång per halvår eller efter varje gång som dammbehållaren fyllts helt och hålet och får sättas tillbaka i dammsugaren först efter det att den torkat i ca 24 timmar.

Störningar

Åtgärda stopp i dammbehållaren.

Bild 24

- Öppna de 4 snäpplåsen genom att trycka i pilens riktning och ta av locket till dammbehållaren. Ta bort det förorsakat blockeringen, t ex med hjälp av en skruvmejsel och knacka ur det.

(Lägg I en filterpåse i dammsugaren för att kunna suga upp det - se bild 29)

Bild 25

■ Sätt tillbaka locket till dammbehållaren och tryck det i pilens riktning tills de 4 snäpplåsen hakar i så att det hörs.

! Observera: Efter varje störning måste micro- och permanentfiltret rengöras (se bild 21 och 22).

Dammsugning med filterpåsen MEGAfilt®SuperTEX

Vid behov kan man även använda filterpåsen MEGAfilt®SuperTEX i stället för dammbehållaren.

Bild 26

■ Öppna locket till dammutrymmet (se bild 18)
■ Ta ut dammbehållaren och sätt ifilterpåsen MEGAfilt®SuperTEX.
■ Stäng locket till dammutrymmet.

Din nya dammsugare har hög effekt och mycket god sugkraft. Det högsta effektläget är därför endast lämpligt för kraftigt nedsmutsade heltäckningsmattor med kort lugg och hårda golv.

Med hjälp av reglaget för sugeffekt (se bild 16) kan man ställa in sugkraften steglöst.

■ Det lägre effektområdet: För dammsugning av ömtåliga material, t ex gardiner.
■ Det mittre effektområdet: För daglig dammsugning av lätt nedsmutsade ytor.
■ Det höga effektområdet: För dammsugning av slitstarka golvbeläggningar, härda golv och kraftigt nedsmutsade ytor.

Byta filterpåsen MEGAfilt®SuperTEX

Bild 27

• Om indikeringen för filterbyte tänds och lyser med ett jämnt och intensivt sken när munstycket är upplyft från golvet och den högsta sugeffekten är inställd, måste man byta filterpåse, även om den gamla inte är full. I detta fall måste man byta filterpåse på grund av den typ av smuts som sugits upp.
  ■ Oppna locket till dammutrymmet genom att föra lässpaken i pilens riktning.

Bild 28

Stäng filterpåsen MEGAfilt®SuperTEX genom att dra i förslutningsgreppet och ta ut den.

Bild 29

Lägg i den nya filterpåsen MEGAfilt®SuperTEX i hållaren och stäng locket till dammutrymmet.

! Observera: Locket till dammutrymmet kan endast stängas om en filterpåse MEGAfilt® SuperTEX resp ett textilfilter eller dammbehållaren lagts i.

Om indikeringen för filterbyte fortfarande lyser efter filterbyte, kontrollera om munstycket, dammsugarröret eller -slangen är tilltäppt.

Byte av motorskydds-/utblåsfilter

Vid dammsugning med dammbehållare

Rengöra motorskyddsfiltret

Rengör motorskyddsfiltret regelbundet genom att knacka rent eller tvätta ur det.

Bild 30

■ Öppna locket till dammbehållaren (se bild 18).
■ Dra ut motorskyddsfiltret i pilens riktning.
■ Rengör motorskyddsfiltret genom att knacka ur det.
■ Vid kraftig nedsmutsning ska motorskyddsfiltret tvättas ur. Låt därefter filtret torka i minst 24 timmar.
■ Sätt tillbaka motorskyddsfiltret på plats och stäng locket till dammbehållaren.

Microsan-utblåsfilter\*

Microsan-utblåsfiltret ska bytas ut en gång per år. Nya Microsan-utblåsfilter finns som reservdelar hos service (se Reservdelar, s. 99).

Bild 31

■ Lås upp och öppna skyddet till utblåsfiltret genom att trycka låsspärren i pilens riktning.
■ Lås upp och ta ut filterramen genom att trycka låsningen i pilens riktning.

*beroende på utrustning

Bild 32\*

■ Ta ut skumgummit och Microsanutblåsfiltret ur filterramen.
■ Kassera det gamla Microsanutblåsfiltret och lägg i ett nytt.
■ Rengör skumgummit t ex genom att slå ut dammet och sätt tillbaka det i filterramen.

Vid dammsugning med filterpåsen MEGAfilt\*SuperTEX

Rengöra motorskyddsfiltret

Rengör motorskyddsfiltret regelbundet genom att knacka rent eller tvätta ur det.

Bild 30

■ Öppna locket till dammbehållaren (se bild 18).
■ Dra ut motorskyddsfiltret i pilens riktning.
■ Rengör motorskyddsfiltret genom att knacka ur det.
■ Vid kraftig nedsmutsning ska motorskyddsfiltret tvättas ur. Låt därefter filtret torka i minst 24 timmar.
■ Sätt tillbaka motorskyddsfiltret på plats och stäng locket till dammbehållaren.

Byta Microsan-utblåsfilter\*

När byter man: För varje ny förpackning med dammpåsar (senast efter 5 filterpåsar - Microsanutblåsfilter medföljer i förpackningen med dammpåsar).

Bild 31

■ Lås upp och öppna skyddet till utblåsfiltret genom att trycka lässpärren i pilens riktning.
■ Lås upp och ta ut filterramen genom att trycka läsningen i pilens riktning.

Bild 32°

■ Ta ut skumgummit och micro-hygienfiltret ur filterramen.
■ Kassera det gamla micro-hygienfiltret och lägg i ett nytt.
■ Rengör skumgummit t ex genom att slå ut dammet och sätt tillbaka det i filterramen.

Efter uppsugning av fina dammpartiklar (som t ex gips, cement, etc), ska man rengöra Motorskyddsfiltret genom att slå ur dammet och ev byta motorskyddsfilter och micro-hygienfilter.

Vid dammsugning med dammbehållare eller filterpåse MEGAfilt®SuperTEX

Byta aktivtkolfilter\*

Bild 33\*

■ Ta ut aktivtkolfiltret och släng det i hushållssoporna.
■ Lägg i ett nytt aktivtkolfilter.

Bild 34

■ Skjut in filterramen under de båda hållarna och fäll den i pilens riktning tills den hakar i.
■ Stäng utblåsgallret.

Byta HEPA-filter\*

Om dammsugaren har ett HEPA-filter måste detta bytas ut en gång om året. (Filterbyte, se bild 31 och 33)

Kombination av HEPA-filter och aktivtkolfilter\*

Om dammsugaren har ett HEPA-filter i kombination med ett aktivtkolfilter måste HEPA-filtret och aktivtkolfiltret bytas ut en gång per år. (Filterbyte, se bild 31, 32 och 33)

Skötsel och vård

Innan dammsugaren rengörs ska man alltid stänga av den och dra ut kontakten ur vägguttaget. Dammsugaren och tillbehören av plast kan rengöras med vanligt plastrengöringsmedel.

! Använd inte skurmedel, glas- eller allrengöringsmedel. Sänk aldrig ner dammsugaren i vatten.

Dammutrymmet kan vid behov dammsugas med en annan dammsugare eller rengöras med en torr trasa/dammborste.

*beroende på utrustning

Med förbehåll för tekniska ändringar

Extra tillbehör

SV

BOSCH Typ P / Art-nr. 461707

Förpackning med dammpåsar BBZ52AFP1

Innehåll:

5 filterpåsar MEGAfilt®SuperTEX med förslutning

1 Microsan-utblåsfilter

Återanvändbart filter med kardborrförslutning.

Rekommenderas för allergiker. För extremt ren utblåsluft.

Bytes varje år.

Extra tjock aktivtkolkudde. Förhindrar obehaglig lukt under lång tid. Bytes varje år.

Kan endast användas i kombination med HEPAfilter (BBZ151HF) eller Microsan-utblåsfilter.

Vid användning med Microsan-utbläsfilter ska man ta ut skumgummit ur filterramen och lägga i aktivtkolfiltret.

Obs!

Kombinationen "HEPA-filter" + "aktivtkolfilter" är ej möjlig i dammsugare med motorskyddsgaller.

(= grundutrustning med Microsan-utblåsfilter)

Extra tillbehör

SV

Borstar och dammsuger mattor med kort lugg och heltäckningsmattor i ett enda arbetsmoment. För alla golvtyper. Särskilt effektiv för uppsugning av djurhår. Borstvalsen drivs av dammsugarens sugeffekt. Ingen elanslutning behövs.

Omställbart golvmunstycke för mattor och släta golv.

Reservdelar (kan beställas hos Service vld behov.)

SV

Plyschplattor (1/2) och polerinsats (3)

Plyschplattor (1): art-nr 188565

Plyschplattor (2): art-nr 184773

Polerinsats (3): art-nr 482209

Permanentfilter (4) och microfilter (5)

för dammbehållare.

Permanentfilter för dammbehållare (4): art-nr 489502

Microfilter för dammbehållare (5): art-nr 418714

Microsan-utblåsfilter (6) och

motorskyddsfilter (7)

Microsan-utblásfilter (6):

art-nr 483332

Motorskyddsfilter (7):

art-nr 187622

Laitteen kuvaus fi

I Sverige gäller av EHL antagna konsument-

bestämmelser.

El Takuwaika

"Denna enhet är märkt i enlighet med der europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE).

Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter."

fi
