Descripción del aparato	112
Descripción del aparato	113
Indicaciones de seguridad	113
Indicaciones para eliminar el material de embalaje	114
Puesta en marcha	115
Aspirar	115
Tras el trabajo	116
Trabajar con el contenedor de polvo	117
Limpiar el filtro permanente y el microfiltro del contenedor de polvo	117
Fallo en el funcionamiento del contenedor de polvo	118
Trabajar con la bolsa filtrante MEGAfilt*plus	118
Cambio del filtro protector del motor/filtro de salida	120
Cuidados	121
Accesorios opcionales / piezas de repuesto	122/123

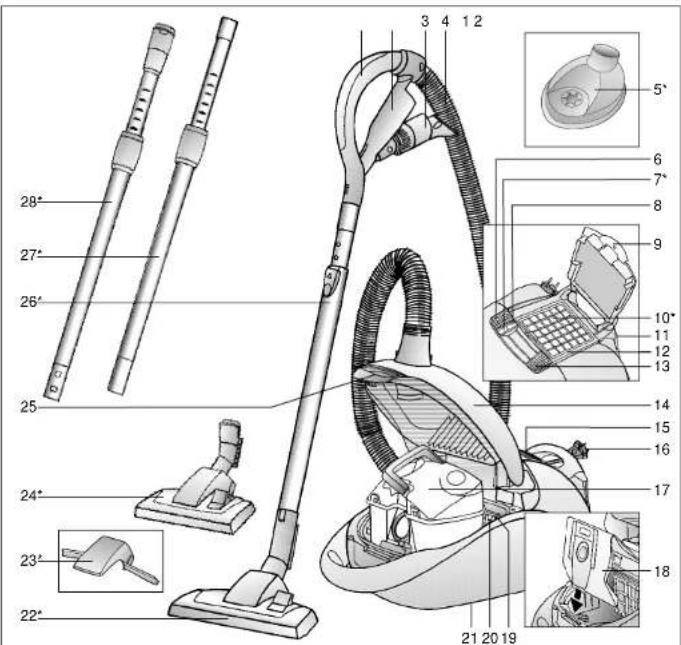

Descripción del aparato es

1 Empuñadura del tubo
2 Portaaccesorios
3 Accesorios combinados
4 Tubo flexible de aspiración
5 Boquilla para taladros
6 Tecla de conexión y desconexión
7 Indicador de funcionamiento
8 Indicador de cambio de filtro
9 Lengüeta de clierre
10 Filtro de salida
11. Soporte para el tubo ícon función de
desconexión automática
12 Bastidor para filtro de salida.
13 Regulador de la polencia de aspiración
14 Tapa del compartimento colector del polvo
15 Cubierta del filtro de salida

16 Cable de alimentación de red
17 Contenedor de polvo o similar
18 Bolsa filtrante MEGAfilt *SuperTEX
19 Sujeción del filtro
20 Filtro protector del motor
21 Soporte para el tubo en posición vertical (en la
parte inferior del aparato)
22 Boquilla universal con dos posiciones*
23. Lovanta-alfombras*
24 Cenillo universal con dos posiciones con
casquillo de desbloqueo^
25 Palanca de cierre
26 Tubo telescópico con tecla desplazable
27 Tubo telescópico con manquito desplazable
28 Tubo telescónico con manquito desplazable y
casquillo de desbloqueo*
En función del equipamiento

Conservar las instrucciones de uso. En caso de entregar el aspirador a una tercera persona, adjuntar las instrucciones de uso.

Uso de acuerdo con las especificaciones

Este aspirador sólo está indicado para uso doméstico y no para aplicaciones industriales.

Usar este aspirador exclusivamente de acuerdo con las indicaciones descritas en estas instrucciones de uso.

El fabricante no se responsabiliza de los posibles daños causados por un uso que no se ajuste a las especificaciones o por un manejo erróneo.

¡Observar, por tanto, los siguientes consejos y advertencias con detenimiento!

El aspirador deberá usarse sólo con:

■ bolsa original para filtros MEGAfilt®SuperTEX
■ Piezas de repuesto originales, accesorios o accesorios opcionales

El aspirador no es apropiado para:

■ aspirar sobre personas o animales
■ aspirar:

• microorganismos.
• sustancias calientes, incandescentes, nocivas para la salud o con bordes cortantes.
• sustancias húmedas o líquidos.
• sustancias y gases muy inflamables o explosivos.
  – Ceniza, hollín de estufas de cerámica y de instalaciones centrales y de calefacción

Consejos y advertencias de seguridad

Este aspirador cumple las reglas reconocidas de la técnica y las correspondientes normas y disposiciones de seguridad. Certificamos la conformidad con las siguientes directrices europeas: 89/336/CEE (modificada por RL 91/263/CEE, 92/31/CEE y 93/68/CEE). 73/23/CEE (modificada por 93/68/CEE).

■ Conectar y poner en funcionamiento el aspirador de polvo conforme a la placa de características.
■ No aspirar nunca sin el contenedor de polvo o la bolsa filtrante MEGAfilt ^3 SuperTEX. => ¡El aparato puede estropearse!
■ No permitir que los niños usen el aspirador si no están bajo la supervisión de un adulto.
■ No acercar las boquillas y los tubos a la cabeza cuando se esté aspirando. => ¡Peligro de lesiones!
■ No utilizar el cable de alimentación de red para llevar/transportar el aspirador.
■ En caso de un funcionamiento continuo de varias horas, extraer completamente el cable de alimentación de red.
■ No tirar del cable de alimentación, sino del enchufe para desconectar el aparato de la red.
■ No colocar el cable de alimentación encima de bordes afilados ni aplastarlo.
■ Extraer el enchufe de conexión a la red antes de efectuar cualquier arreglo en el aspirador o sus accesorios.
■ No poner en marcha el aspirador si presenta algún desperfecto. En caso de haberlo, desenchufar el aparato.

es

■ Para evitar riesgos, las reparaciones y el cambio de piezas del aspirador sólo debe ser llevado a cabo por el servicio de asistencia técnica autorizado.
■ Proteger el aspirador de la humedad y las fuentes de calor.
■ Desconectar el aparato cuando no se use.
■ Inutilizar inmediatamente los aparatos usados para poderlos eliminar según la normativa.
■ Por razones de seguridad, el aspirador está equipado con un dispositivo de protección contra sobrecalentamiento. Si se produce un bloqueo y el aparato se calienta demasiado, se desconectará automáticamente. Extraer el enchufe de conexión a la red y comprobar si la boquilla, el tubo de aspiración o el tubo flexible están atascados, o cambiar el filtro si fuera necesario. Una vez eliminado el fallo, dejar que el aparato se enfríe al menos durante 1 hora. Después el aparato estará otra vez listo para funcionar.

Indicaciones para eliminar el material de embalaje

■ Embalaje

El embalaje protege el aspirador de posibles desperfectos durante el transporte.
Éste está compuesto por materiales no contaminantes y, por tanto, reciclables.
Entregar los materiales de embalaje que ya no se necesiten en los centros de recogida para
el sistema de reciclaje "punto verde".

■ Aparatos usados

Los aparatos usados contienen aún muchos materiales valiosos.
Entregar por este motivo los aparatos usados en el comercio habitual o en el centro de reciclaje para su reaprovechamiento.
Para obtener información sobre los diferentes modos de desguace actuales remitirse al comercio habitual o al distribuidor local.

Observaciones

¡Conectar el aparato únicamente a un enchufe que disponga de un fusible de al menos 16 Al
Si el fusible se activa al conectar el aparato, puede deberse a que hay otros aparatos conectados con un valor de conexión alto en el mismo circuito eléctrico.
La activación del fusible se puede evitar ajustando el nivel más bajo de potencia antes de conectar el aparato, y aumentándolo luego.

¡Abrir los desplegables laterales!

Puesta en marcha

Figura 1

a) Encajar el racor del tubo flexible en la abertura de aspiración.
b) Para quitar el tubo flexible de aspiración, presionar las dos lengüetas de retención y extraer el tubo.

Figura 2\*

a) Unir la empuñadura y el tubo telescópico.
b) Introducir la empuñadura en el tubo telescópico hasta que quede enclavada.
Para separarlos, presionar el casquillo de desbloqueo y extraer la empuñadura.

Figura 3 ^v

■ Fijar el levanta-alfombras en la boquilla.

■ Encajar el levanta-alfombras ejerciendo presión en el lateral.

Figura 4\*

a) Unir la boquilla universal y el tubo telescópico.
b) Introducir el tubo telescópico en el racor de la boquilla universal hasta que quede enclavado.
Para separarlos, presionar el casquillo de desbloqueo y extraer el tubo telescópico.

es

Figura 5°

Desbloquear el tubo telescópico presionando la tecla desplazable / el manguito desplazable en la dirección de la flecha y ajustar la longitud deseada.

Figura 6

a) Tomar el cable de alimentación de red por el enchufe, estirarlo hasta que alcance la longitud deseada y conectarlo.
b) En los aparatos con tambor de cable de activación electrónica se encenderá el indicador de funcionamiento "verde".

Figura 7

Conectar o desconectar el aspirador de polvo accionando la tecla de conexión / desconexión en la dirección de la flecha.

Aspirado

Figura 8

Ajustar la boquilla universal:

■ Para aspirar en alfombras y moquetas =>
■ Para aspirar en suelos resistentes =>

Boquilla universal con levanta- alfombras\*

Figura 9\*

Al llevar hacia atrás la boquilla universal, ésta levanta la alfombra facilitando así la limpieza debajo del borde de la misma.

es

Encontrará indicaciones a cerca de la aplicación y el mantenimiento del cepillo ELECTROMATIC ^® o del cepillo TURBO-UNIVERSAL ^® en las

instrucciones de uso que se adjuntan. (en función del equipamiento).

Aspirar con accesorios

Figura 10

Extraer los accesorios combinados del portaaccesorios tirando en la dirección de la flecha.

a) Boquilla larga

Para aspirar en juntas y rincones. Para los lugares de difícil acceso puede alargarse el accesorio combinado extendiendo la boquilla larga a modo de telescopio con dos posiciones.

■ Para ambas posiciones debe extenderse la boquilla larga hasta que se enclave audiblemente.

■ Al aflojar los enclavamientos del telescopio (presionar en la dirección de la flecha) la boquilla larga puede volver a encajarse.

b) Boquilla para tapicería

Para aspirar en muebles tapizados, cortinas, etc.

c) Cepillo para muebles

Para aspirar en marcos de ventanas, armarios, perfiles, etc.

■ Doblar la boquilla para tapicería en la dirección de la flecha.

■ Al girar en la dirección de la flecha se extrae la corona de cerdas.

■ Antes de colocar los accesorios combinados en el portaaccesorios deben enroscarse de nuevo la corona de cerdas y colocarse la boquilla para tapicería.

Figura 11

■ Fijar la boquilla para restos de taladrado en la empuñadura y colocar en la pared de manera que la apertura para el taladro de la boquilla quede directamente sobre del agujero que se desea taladrar.

■ Programar el aparato a un nivel de rendimiento bajo y luego encenderlo.

■ La boquilla para restos de taladrado se mantiene en la posición deseada mediante la potencia de aspiración. Ocasionalmente se recomienda regular el rendimiento a un nivel mayor en función de las características de la superficie que se va a taladrar para asegurar que la boquilla aspira y no se mueve.

Al taladrar, el polvo fino es aspirado automáticamente.

! Atención: La boquilla para restos de taladrado debe usarse sólo en combinación con el colector de polvo, ya que el polvo fino que desprende el taladro puede afectar al funcionamiento de la bolsa filtrante.

Figura 12\*

En las pausas cortas mientras se está pasando el aspirador puede utilizarse el soporte para el tubo en la parte posterior del aparato. Introducir la pieza estriada de plástico del racor de la boquilla en la entalladura que hay en la parte posterior del aparato. Los aparatos que disponen de desconexión automática, se desconectarán.

=> el indicador de funcionamiento se ilumina en "verde".

es

Tras el trabajo

Figura 13

■ Desconectar el aparato, extraer el enchufe de conexión a la red de la toma de corriente.
■ Tirar ligeramente del cable de alimentación de red y soltarlo (el cable se enrolla automáticamente).
■ Al tirar nuevamente del cable de alimentación de red se vuelve a activar el freno del cable, y para desactivarlo se efectúa un leve tirón.
■ En los aparatos que disponen de tambor de cable de activación electrónica, el cable de alimentación de red se enrolla automáticamente al extraer el enchufe de conexión de toma de corriente.
■ Si no se desea que el cable de alimentación de red se enrolle por completo (p.ej. al cambiar de enchufe), active el freno tirando del cable de alimentación de red.

Figura 14

Desbloquear y encajar el tubo telescópico presionando la tecla desplazable/el manguito desplazable en la dirección de la flecha.

Figura 15

Para guardar / transportar el aparato puede utilizarse el soporte situado en la parte inferior del aparato. Colocar el aparato en posición vertical. Introducir la pieza estriada de plástico de la boquilla universal en la entalladura que hay en la parte inferior del aparato.

Con la adquisición de un aspirador trineo se puede aspirar cualquier tipo de suciedad seca tanto con el depósito de polvo como con la bolsa filtrante MEGAfilt®SuperTEX.

Recomendamos emplear

• el depósito para el polvo sobre todo en el campo del bricolaje, p. ej. para eliminar virutas, etc.
• la bolsa filtrante MEGAfilt »SuperTEX para la limpieza tradicional del hogar.

Trabajar con el contenedor de polvo

Figura 16

Para obtener los mejores resultados de aspiración, ajustar el regulador de potencia en la posición máxima. Sólo al aspirar en materiales muy delicados recomendamos reducir la potencia.

Vaciar el contenedor de polvo

Figura 17

Es recomendable vaciar el contenedor de polvo al finalizar cada proceso de aspiración.

A más tardar, cuando el indicador de polvo se ilumina en rojo de forma intensa y constante cuando la boquilla no está en contacto con el suelo y la potencia de aspiración está al máximo.

Figura 18

Abrir la tapa del compartimento colector de polvo accionando la palanca de cierre en la dirección de la flecha.

*En función del equipamiento

116

117

Figura 19

Extraer el contenedor de polvo agarrándolo por el asa de transporte.

Figura 20

■ Abrir la tapa de fondo accionando el enclavamiento de la tapa en la dirección de la flecha y vaciar el contenedor de polvo.
■ Si la tapa de fondo está muy sucia (suciedad gruesa), limpiarla primero, p. ej. aspirando con la boquilla larga. (Para ello, introducir la bolsa filtrante en el aparato - ver figura 29)
■ Cerrar la tapa de fondo.

Figura 21

Introducir el contenedor de polvo nuevamente en el aspirador, mover el asa de transporte lateralmente y cerrar la tapa del compartimento colector de polvo.

! Atención: Debido al uso continuado del aspirador, el contenedor de polvo puede sufrir arañazos en su interior y adoptar un aspecto mate. Esto no afecta de ningún modo al funcionamiento del aspirador; sigue siendo completamente funcional.

Limpiar el filtro permanente y el microfiltro

¿Cuándo hay que limpiarlos?

■ Cuando el indicador de polvo se ilumina.
■ Tras cualquier fallo de funcionamiento, es decir, tras eliminar la obstrucción.
■ Como máximo cada seis meses.

Figura 22

■ Aflojar y abrir la sujeción del filtro presionando ambas lengüetas de retención en la dirección de la flecha.

Figura 23

■ Extraer el microfiltro y el filtro permanente y sacudirlos para su limpieza.
! Atención: El fieltro blanco debe lavarse a mano cada seis meses o cuando el contenedor de polvo esté completamente lleno. Volver a colocarlo tras un tiempo de secado de aprox. 24 horas.

Fallo de funcionamiento

Eliminar una obstrucción en el contenedor de polvo.

Figura 24

- Allojar los 4 enclavamientos de acción rápida presionando en la dirección de la flecha y extraer la tapa del contenedor de polvo. Eliminar la obstrucción, p. ej. con ayuda de un destornillador, y sacudiéndolo. (Para aspirar colocar una bolsa para filtro en el aparato - ver figura 29)

Figura 25

■ Colocar la tapa del contenedor de polvo y presionar en la dirección de la flecha hasta que los 4 enclavamientos de acción rápida se enclaven audiblemente.
! Atención: Tras cualquier fallo, limpiar el microfiltro y el filtro permanente (ver figuras 22 y 23).
! Atención: Tras cualquier fallo, limpiar el microfiltro y el filtro permanente (ver figuras 22 y 23).

Trabajar con la bolsa para filtro MEGAfilt®SuperTEX

En caso necesario, puede utilizarse una bolsa para filtro MEGAfilt®SuperTEX en lugar del contenedor de polvo.

Figura 26

■ Abrir la tapa del compartimento colector de polvo (ver figura 18)
■ Extraer el contenedor de polvo y colocar la bolsa filtrantel MEGAfilt®SuperTEX.
■ Cerrar la tapa del compartimento colector de polvo.

El aparato adquirido es un aparato de alta potencia y gran capacidad de aspiración.

Por lo tanto, el ajuste de potencia máxima sólo es recomendable cuando se trata de moquetas de pelo corto o suelos resistentes.

Mediante el accionamiento del regulador de potencia de aspiración (ver figura 16) puede ajustarse la potencia de aspiración deseada con progresión continua.

■ Gama baja de potencia: Para aspirar tejidos delicados, p. ej. cortinas.
■ Gama media de potencia: Para la limpieza diaria con un mínimo grado de suciedad.
■ Gama alta de potencia: Para la limpieza de revestimientos de suelo robustos, suelos resistentes y cuando hay mucha suciedad.

Cambio de la bolsa filtrante MEGAfilt®SuperTEX

Figura 27

Si el indicador de cambio de filtro se ilumina de forma intensa y constante cuando la boquilla no está en contacto con el suelo y la potencia de aspiración está en posición máxima, es necesario cambiar la bolsa filtrante, aun cuando no esté completamente llena. En este caso, el cambio depende del tipo de material aspirado.
■ Abrir la tapa del compartimento colector de polvo accionando la palanca de cierre en la dirección de la flecha.

Figura 28

Cerrar la bolsa filtrante MEGAfilt*SuperTEX tirando de la lengüeta de cierre y extraerla.

Figura 29

Colocar una nueva bolsa filtrante MEGAfilt*plus en el soporte y cerrar la tapa del compartimento colector de polvo.

! Atención: La tapa del compartimento colector de polvo se cierra únicamente si la bolsa filtrante MEGAfilt® SuperTEX, el filtro textil o el contenedor de polvo están colocados.

Si el indicador de cambio de filtro sigue iluminado tras haber cambiado la bolsa filtrante, comprobar que la boquilla, el tubo o el tubo flexible de aspiración no estén obstruidos.

es

es

Cambio del filtro protector del motor/filtro de salida

Al aspirar con el contenedor de polvo

Limpiar el filtro protector del motor El filtro protector del motor debe limpiarse en intervalos regulares golpeándolo ligeramente o lavándolo.

Figura 30

■ Abrir la tapa del compartimento colector de polvo (ver figura 18).
■ Retirar el filtro protector del motor en la dirección de la flecha.
■ Limpiar el filtro protector del motor golpeándolo ligeramente.
■ Lavar el filtro si éste presenta una gran cantidad de suciedad. A continuación, dejar secar el filtro durante un mínimo de 24 horas.
■ Una vez seco, introducir el filtro protector del motor en el aparato y cerrar la tapa del compartimento colector de polvo.

Filtro de salida Microsan\*

Es conveniente cambiar el filtro de salida Microsan una vez al año. En el servicio de asistencia técnica se le hará entrega de un recambio del filtro de salida Microsan (ver Piezas de repuesto pág.123).

Figura 31

■ Desbloquear y abrir la cubierta del filtro de salida presionando la lengüeta de cierre en la dirección de la flecha.
■ Desbloquear y extraer el bastidor del filtro presionando el cierre en la dirección de la flecha.

*En función del equipamiento

120

Figura 32 ^A

■ Extraer el plástico celular y el filtro de salida Microsan del bastidor del filtro.
■ Eliminar el filtro de salida Microsan e insertar uno nuevo.
■ Limpiar el plástico celular, p.ej. mediante leves sacudidas, y volver a colocarlo en el bastidor del filtro.

Al aspirar con la bolsa filtrante MEGAfilt\*SuperTEX

Limpiar el filtro protector del motor El filtro protector del motor debe limpiarse en intervalos regulares golpeándolo ligeramente o lavándolo.

Figura 30

■ Abrir la tapa del compartimento colector de polvo (ver figura 18).
■ Retirar el filtro protector del motor en la dirección de la flecha.
■ Limpiar el filtro protector del motor golpeándolo ligeramente.
■ Lavar el filtro si éste presenta una gran cantidad de suciedad. A continuación, dejar secar el filtro durante un mínimo de 24 horas.
■ Una vez seco, introducir el filtro protector del motor en el aparato y cerrar la tapa del compartimento colector de polvo.

Cambiar el filtro de salida Microsan\*

¿Cuándo se cambia?: Con cada nuevo paquete de filtros de repuesto (como máximo tras el uso de los cinco filtros de salida Microsan incluidos en el paquete de filtros de repuesto).

Figura 31

■ Desbloquear y abrir la cubierta del filtro de salida presionando la lengüeta de cierre en la dirección de la flecha.
■ Desbloquear y extraer el bastidor del filtro presionando el cierre en la dirección de la flecha.

Figura 32 ^a

■ Extraer el plástico celular y el microfiltro higiénico del bastidor del filtro.
■ Desechar el microfiltro higiénico y colocar uno nuevo.
■ Limpiar el plástico celular, p.ej. mediante leves sacudidas, y volver a colocarlo en el bastidor del filtro.

Cuando se hayan aspirado partículas de polvo muy finas (como puede ser yeso, cemento, etc.), limpiar el filtro protector del motor sacudiéndolo; en caso necesario, cambiar el filtro protector del motor y el microfiltro higiénico.

Al aspirar con el contenedor de polvo o con la bolsa filtrante MEGAfilt*SuperTEX

Cambiar el filtro de carbón activo*

Figura 33\*

■ Extraer el filtro de carbón activo y tirarlo a la basura doméstica.
■ Colocar un filtro de carbón activo nuevo.

Figura 34

■ Desplazar el bastidor del filtro por debajo de las dos piezas de sujeción y bajarlo en la dirección de la flecha hasta que quede enclavado.
■ Cerrar la rejilla de salida.

Cambiar el filtro HEPA\*

Si el aparato está equipado con un filtro Hepa, éste deberá cambiarse anualmente (ver figuras 31 y 33 para el cambio de filtro).

*En función del equipamiento

Combinación de filtro Hepa y filtro de carbón activo\*

Si el aparato está equipado con un filtro de carbón activado y un filtro Hepa, ambos deberán cambiarse anualmente (ver figuras 31, 32 y 33 para el cambio de filtro).

Cuidados

Antes de cada limpieza, debe desconectarse el aspirador y extraerse el enchufe. El aspirador y los accesorios de plástico pueden cuidarse con un limpiador de plásticos convencional.

! No utilizar productos abrasivos, limpiacristales o limpiadores multiusos. No sumergir nunca el aspirador dentro del agua.

De ser necesario se puede limpiar el compartimento colector de polvo con un segundo aspirador, o simplemente con un paño seco o un pincel para polvo.

Se reserva el derecho a introducir modificaciones técnicas.

Accesorlos opcionales es

BOSCH Tipo P / N' identificación 461707

Paquete de filtros de repuesto BBZ52AFP1 Contenido:

5 bolsas filtrantes MEGAfilt®SuperTEX con cierre 1 Filtro de salida Microsan

Filtro reutilizable con cierre velcro.

Recomendado para alérgicos. Para un aire de salida extremadamente limpio. Cambiarlo cada año.

Filtro de carbón activado BBZ190AF

Almohadilla de carbón activado extra gruesa. Absorbe olores molestos durante mucho tiempo. Cambiarlo cada año.

Sólo se puede utilizar con el filtro HEPA

(BBZ151HF) o con el filtro de salida Microsan.

Si utiliza el filtro de salida Microsan, retirar el plástico celular del bastidor del filtro y colocar el filtro de carbón activado.

Observaciones

La combinación de "filtro Hepa" + "filtro de carbón activado" no se admite en aparatos con rejilla protectora del motor.

(= equipamiento estándar con filtro de salida Microsan)

Accesorios opcionales es

Cepilla y aspira de una sola pasada alfombras y moquetas de pelo corto, y cualquier tipo de revestimientos del suelo. Especialmente apropiado para aspirar pelo de animales. El rodillo del cepillo se acciona por medio de la corriente de aspiración del aspirador.

No precisa conexión eléctrica.

Boquilla universal con dos posiciones, apropiada para alfombras y suelos lisos.

Piezas de repuesto (se pueden adquirir a través del servicio de asistencia técnica.) es

Recogehilos (1/2) y suplemento para pulir (3)

Recogehilos (1): N° identificación 188565

Recogehilos (2): N° identificación 184773

Suplemento para pulir (3): N° identificación 482209

para el contenedor de polvo.

Filtro permanente para el contenedor de polvo (4): N° identificación 489502

Microfiltro para el contenedor de polvo (5):

N° identificación 418714w

Filtro de salida Microsan(6) y

filtro protector del motor (7)

Filtro de salida Microsan (6):

N° identificación 483332

Filtro protector del motor (7):

N° identificación 187622

ES Condiciones de garantía

A este aparato son aplicables las condiciones de

garantía acordadas por la representación de

nuestra firma en el país de compra. Para más

detalles sirvanse dirigir al correspondiente

establecimiento del ramo en que se ha comprado

el aparato. En caso de hacer uso de la garantía e

necesario presentar el correspondiente

comprobante de compra.

2.1.1.1.1.

"Este aparato cumple con la Directiva europea 2002/96/CE sobre aparatos eléctricos y electrónicos identificada como (Residuos de aparatos eléctricos y electrónicos). La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos."
