BEDIENUNGSANLEITUNG Ergomaxx BSG81885 BOSCH

bosch-hausgeraete.de

1 a) b)

2* a) b)

3* CLICK! CLICK!

4* a) b)

5*

6 a) b)

7

8

Gerätebeschreibung 4

Bestimmungsgemäße Verwendung 5

Sicherheitshinweise 5

Hinweise zur Entsorgung 6

Inbetriebnahme 7

Saugen 7

Nach der Arbeit 8

Arbeiten mit dem Staubbehälter 9

Dauer- und Microfilter des Staubbehälters reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Störbetrieb Staubbehälter 10

Arbeiten mit Filterbeutel MEGAfilt® plus 10

Austausch von Motorschutz-/Ausblasfilter 12

Pflege 13

Sonderzubehör / Ersatzteile 14/15

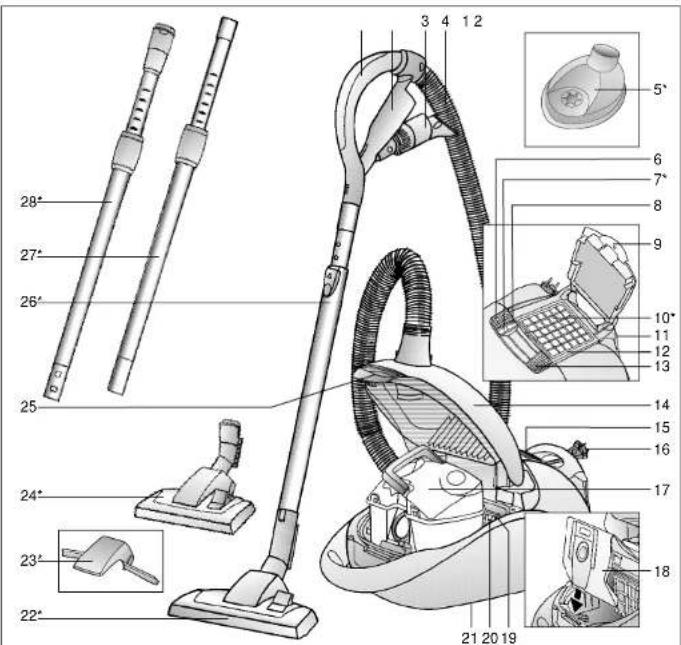

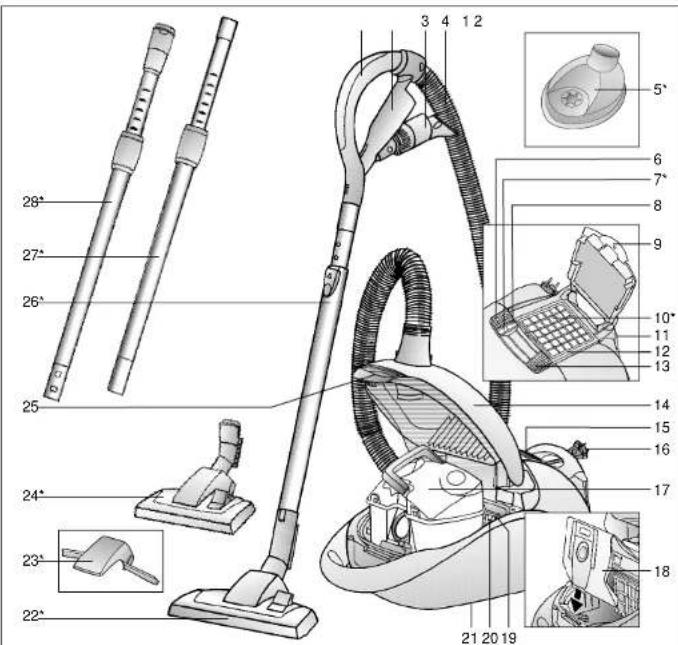

Gerätebeschreibung de

6 Ein- bzw. Austaste

7 Bereitschafts-Anzeige*

8 Filterwechselanzeige

9 Verschlusslasche

10 Ausblasfilter*

1 Parkhilfe (mit Abschaltautomatik*)

12 Rahmen für Ausblasfilter

13 Saugkraftregler

14 Staubraumdeckel

15 Ausblasfilter-Abdeckung

4

16 Netzanschlusskabel

17 Staubbehälter oder alternativ

18 Filterbeutel MEGAfilt® SuperTEX

19 Filterhalterung

20 Motorschutzfilter

21 Abstellhilfe (an der Geräteunterseite)

22 umschaltbare Bodendüse*

23 Teppichheber*

24 umschaltbare Bodendüse mit

Entriegelungshülse*

25 Verschlusshebel

26 Teleskoprohr mit Schlebetaste *

27 Teleskoprohr mit Schiebemanschette

28 Teleskoprhr mit Schiebemanschette

und Entriegelungshülse*

Je nach Ausstattung

Die Gebrauchsanweisung bitte aufbewahren.

Bei Weitergabe des Staubsaugers an Dritte bitte Gebrauchsanweisung mitgeben.

Bestimmungsgemäße Verwendung

Dieser Staubsauger ist nur für den Gebrauch im Haushalt und nicht für gewerbliche Zwecke bestimmt.

Den Staubsauger ausschließlich gemäß den Angaben in dieser

Gebrauchsanweisung verwenden.

Der Hersteller haftet nicht für eventuelle Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.

Deshalb beachten Sie bitte unbedingt die nachfolgenden Hinweise!

Der Staubsauger darf nur bedient werden mit:

■ Original-Filterbeutel MEGAfilt®SuperTEX

■ Original-Ersatzteilen, -Zubehör oder -Sonderzubehör

Der Staubsauger ist nicht geeignet für:

■ das Absaugen von Menschen oder Tieren

■ das Aufsaugen von:

- Kleinlebewesen

– gesundheitsschädlichen, scharfkantigen, heißen oder glühenden Substanzen

- feuchten oder flüssigen Substanzen

– leicht entflammbaren oder explosiven Stoffen und Gasen.

- Asche, Ruß aus Kachelöfen und Zentral-Heizungsanlagen

Sicherheitshinweise

Dieser Staubsauger entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen Wir bestätigen die Übereinstimmung mit den folgenden europäischen Richtlinien: 89/336/EWG (geändert durch RL 91/263/EWG, 92/31/EWG und 93/68/EWG). 73/23/EWG (geändert durch RL 93/68/EWG).

■ Staubsauger nur gemäß Typenschild anschließen und in Betrieb nehmen.

- Niemals ohne Staubbehälter ode Filterbeutel MEGAfilt®SuperTEX saugen.

=> Gerät kann beschädigt werden!

■ Kindern die Benutzung des Staub- saugers nur unter Aufsicht gestatten.

■ Vermeiden Sie das Saugen mit Düse und Rohr in Kopfnähe. => Es besteht Verletzungsgefahr!

■ Das Netzanschlusskabel nicht zum Tragen/ Transportieren des Staubsaugers benutzen.

■ Bei mehrstündigem Dauerbetrieb Netzanschlusskabel vollständig ausziehen.

■ Nicht am Netzanschlusskabel, sondern am Stecker ziehen, um das Gerät vom Netz zu trennen.

■ Das Netzanschlusskabel nicht über scharfe Kanten ziehen und nicht einquetschen.

■ Vor allen Arbeiten an Staubsauger und Zubehör Netzstecker ziehen.

■ Beschädigten Staubsauger nicht in Betrieb nehmen. Beim Vorliegen einer Störung Netzstecker ziehen.

■ Um Gefährdungen zu vermeiden, dürfen Reparaturen und Ersatzteile-austausch am Staubsauger nur vom autorisierten Kundendienst durchgeführt werden.

de

de

■ Staubsauger vor Feuchtigkeit und Hitzequellen schützen.
■ Gerät ausschalten, wenn nicht gesaugt wird.
■ Ausgediente Geräte sofort unbrauchbar machen, danach das Gerät einer ordnungsgemäßen Entsorgung zuführen.
Aus Sicherheitsgründen ist der Staubsauger mit einem Überhitzungsschutz ausgestattet. Sollte eine Blockierung auftreten und das Gerät zu heiß werden, schaltet es sich automatisch ab. Ziehen Sie den Netzstecker und stellen Sie sicher, dass Düse Saugrohr oder Schlauch nicht verstopft sind, bzw. der Filter gewechselt werden muß. Nach Beseitigung der Störung lassen Sie das Gerät mindestens 1 Stunde abkühlen. Danach ist das Gerät wieder einsatzbereit.

Hinweise zur Entsorgung

■ Verpackung

Die Verpackung schützt den Staubsauger vor Beschädigung auf dem Transport. Sie besteht aus umweltfreundlichen Materialien und ist deshalb recyclebar. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem »Grüner Punkt«.

■ Altgerät

Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr ausgedientes Gerät bei Ihrem Händler bzw. einem Recyclingcenter zur Wiederverwertung ab. Aktuelle Entsorgungswege erfragen Sie bitte bei Ihrem Händler oder Ihrer Gemeindeverwaltung.

■ Bitte beachten

Das Gerät nur an eine Steckdose anschließen, die mit einer Sicherung von mindestens 16 A abgesichert ist! Sollte die Sicherung beim Einschalten des Gerätes einmal ausgelöst werden, so kann dies daran liegen, dass gleichzeitig andere Elektrogeräte mit hohem Anschlusswert am gleichen Stromkreis angeschlossen sind. Das Auslösen der Sicherung ist vermeidbar, in dem Sie vor dem Einschalten des Gerätes die niedrigste Leistungsstufe einstellen und erst danach eine höhere Leistungsstufe wählen.

Bitte Bildseiten ausklappen!

Inbetriebnahme

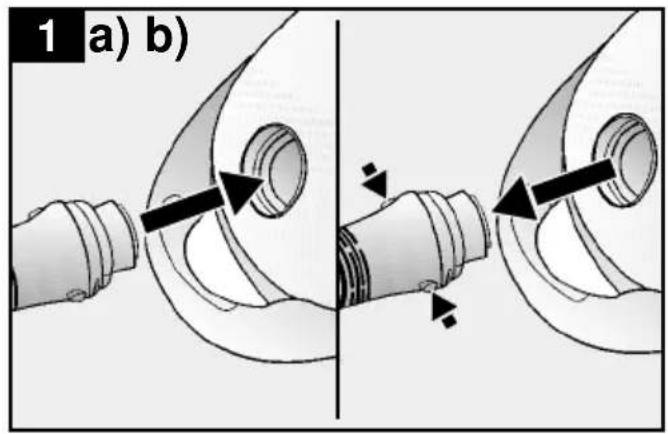

Bild 1

a) Saugschlauchstutzen in die Saugöffnung einrasten.
b) Beim Entfernen des Saugschlauches beide Rastnasen zusammendrücken und Schlauch herausziehen.

Bild 2\*

a) Handgriff und Teleskoprohr zusammenstecken.
b) Handgriff bis zum Einrasten in das Teleskoprohr schieben. Zum Lösen der Verbindung Entriegelungshülse drücken und Handgriff herausziehen.

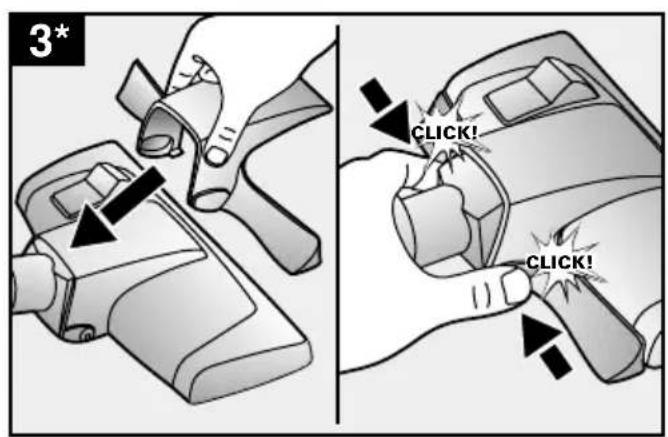

Bild 3\*

■ Teppichheber auf die Düse setzen.
■ Teppichheber durch seitlichen Druck verrasten.

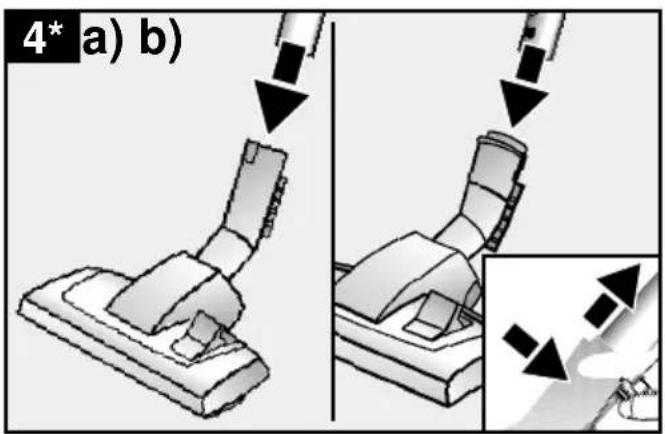

Bild 4\*

a) Bodendüse und Teleskoprohr zusammenstecken.
b)Teleskoprohr bis zum Einrasten in den Stutzen der Bodendüse schieben. Zum Lösen der Verbindung Entriegelungshülse drücken und Teleskoprohr herausziehen

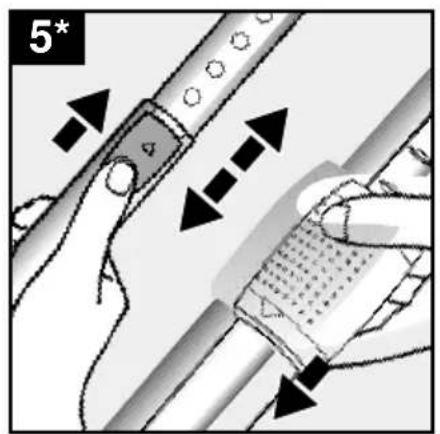

Bild 5\*

Durch Drücken der Schiebetaste / Schiebemanschette in Pfeilrichtung Teleskoprohr entriegeln und gewünschte Länge einstellen.

*je nach Ausstattung

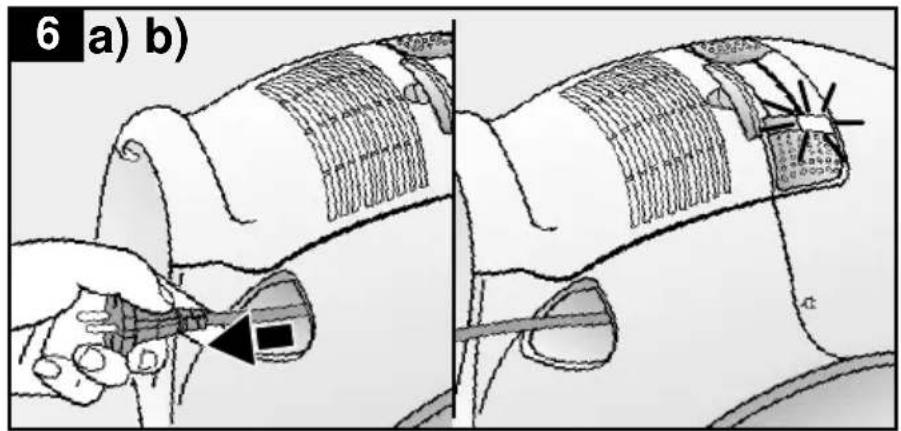

Bild 6

a) Netzanschlusskabel am Stecker greifen, auf die gewünschte Länge herausziehen und Netzstecker einstecken.
b) Bei Geräten mit elektronisch auslösender Kabeltrommel leuchtet jetzt die Bereitschafts-Anzeige»grün«.

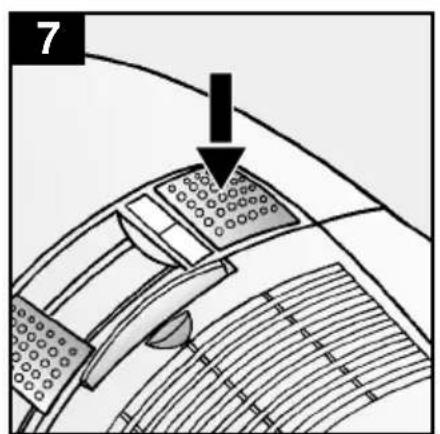

Bild 7

Staubsauger durch Betätigen der Ein- bzw. Austaste in Pfeilrichtung ein- bzw. ausschalten.

Saugen

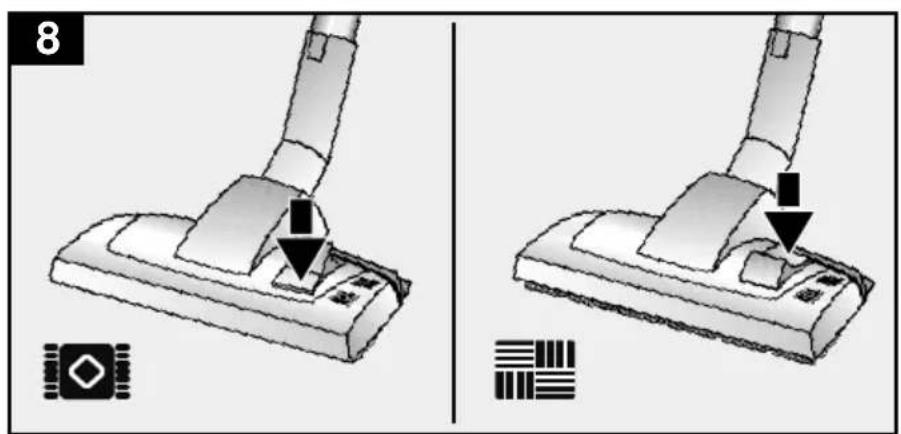

Bild 8

Bodendüse einstellen:

■Zum Saugen von Teppichen und Teppichböden =>

■Zum Saugen von Hartböden =>

Bodendüse mit Teppichheber\*

Bild 9\*

Beim Zurückziehen der Bodendüse wird der Teppich angehoben und ermöglicht so ein Saugen unter dem Teppichrand.

Hinweise über die Anwendung und Wartung der ELECTROMATIC®- Bürste bzw. TURBO-UNIVERSAL®-Bürste siehe beiliegende Gebrauchsanweisung (je nach Ausstattung).

de

Saugen mit Zubehör

Bild 10

Kombi-Zubehör durch Ziehen in Pfeilrichtung aus dem Zubehörhalter lösen.

a) Fugendüse

Zum Absaugen von Fugen und Ecken. Für schwer zugängliche Stellen kann das Kombi-Zubehör durch teleskopartiges Ausziehen der Fugendüse in 2 Stufen verlängert werden.

■ Fugendüse in beiden Stufen soweit ausziehen bis sie hörbar einrastet.

■ Durch Lösen der Teleskopverriegelungen (drücken in Pfeilrichtung) kann die Fugendüse wieder zusammengeschoben werden.

b) Polsterdüse

Zum Absaugen von Polstermöbeln, Vorhängen usw.

c) Möbelpinsel

Zum Absaugen von Fensterrahmen, Schränken, Profilen usw.

■ Polsterdüse in Pfeilrichtung umklappen.

■ Durch Drehen in Pfeilrichtung wird der Borstenkranz ausgefahren.

■ Vor dem Einsetzen des Kombi-Zubehörs in den Zubehörhalter muss der Borstenkranze eingedreht und die Polsterdüse zurückgeklappt werden.

Bild 11

■ Bohrdüse am Handgriff befestigen und so an der Wand platzieren, dass die Bohrlochöffnung der Düse direkt über dem zu bohrenden Loch sitzt.

■ Gerät auf niedrigem Leistungsniveau einstellen und dann einschalten.

*je nach Ausstattung

8

■ Bohrdüse wird durch die Saugkraft in der gewünschten Position gehalten. Eventuell empfiehlt es sich die Leistung höher nachzuregulieren, je nach Oberflächenbeschaffenheit der zu bohrenden Wand, um das Festsaugen der Bohrdüse sicherzustellen. Beim Bohren wird der Feinstaub automatisch aufgesaugt.

Achtung: Die Bohrdüse sollte nur in Verbindung mit dem cycle-tech Behälter eingesetzt werden, da feiner Bohrstaub die Funktion des Filterbeutels beeinträchtigen kann.

Bild 12\*

Bei kurzen Saugpausen können Sie die Parkhilfe an der Geräterückseite benutzen. Kunststoffrippe am Düsenstutzen in die Aussparung an der Geräterückseite schieben. Bei Geräten mit Abschaltautomatik schaltet das Gerät ab => Bereitschaftsanzeige leuchtet »grün«.

Nach der Arbeit

Bild 13

■ Gerät ausschalten, Netzstecker aus der Steckdose ziehen.
■ Kurz am Netzanschlusskabel ziehen und loslassen (Kabel rollt sich automatisch auf).
■ Durch erneutes Ziehen am Netzanschlusskabel wird die Kabelbremse wieder aktiv, durch kurzes Ziehen am Kabel deaktiviert.
■ Bei Geräten mit elektronisch auslösender Kabeltrommel rollt sich das Netzanschlusskabel beim Ziehen des Netzsteckers aus der Steckdose automatisch auf.

de

■ Sollten Sie nicht wünschen, dass das Netzanschlusskabel komplett aufrollt (z.B. bei Steckdosenwechsel) wird die Kabelbremse durch Ziehen am Netzanschlusskabel aktiviert.

Bild 14

Durch Drücken der Schiebetaste/Schiebemanschette in Pfeilrichtung Teleskoprohr entriegeln und zusammenschieben.

Bild 15

Zum Abstellen / Transportieren des Gerätes können Sie die Abstellhilfe an der Geräteunterseite benutzen. Gerät aufrecht hinstellen. Kunststoffrippe an der Bodendüse in die Aussparung an der Geräteunterseite schieben.

Sie haben einen Bodenstaubsauger erworben, mit dem Sie jegliche Art von Trockenschmutz sowohl mit dem Staubbehälter als auch mit dem MEGAfilt®SuperTEX Filterbeutel aufsaugen können.

Wir empfehlen den Einsatz

• des Staubbehälters besonders im Hobbybereich, z.B. zum Entfernen von Sägespänen, usw.
• des MEGAfilf SuperTEX Filterbeutels vor allem für herkömmliche Reinigungsarbeiten im Haushalt.

Arbeiten mit dem Staubbehälter

Bild 16

Für optimale Saugergebnisse den Leistungssteller auf Maximalstellung bringen. Nur bei sehr empfindlichen Materialien empfehlen wir, die Leistung zurückzuregeln.

Leeren des Staubbehälters

Bild 17

Der Staubbehälter sollte nach jedem Saugvorgang entleert werden. Spätestens jedoch dann, wenn die Filterwechselanzeige, bei vom Fußboden abgehobener Düse und höchster Saugleistungseinstellung, intensiv und gleichmäßig rot aufleuchtet.

Bild 18

Staubraumdeckel durch Betätigung des Verschlusshebels in Pfeilrichtung öffnen.

Bild 19

Staubbehälter am Tragegriff fassen und herausnehmen.

Bild 20

■ Durch Betätigung der Klappenverriegelung in Pfeilrichtung Bodenklappe öffnen und Staubbehälter entleeren.
■ Bei starker Verschutzung der Bodenklappe (grober Schmutz), diese zunächst reinigen, z. B. durch Absaugen mit der Fugendüse.
(Dazu unbedingt Filterbeutel in das
Gerät einlegen - siehe Bild 29)
■ Bodenklappe schließen

Bild 21

Staubbehälter wieder in den Staubsauger einsetzen, Tragegriff seitlich umlegen und Staubraumdeckel schließen.

*je nach Ausstattung

de

de

! Achtung: Nach mehrmaligem Saugen kann der Staubbehälter innen zerkratzt werden und milchig anlaufen. Dies hat jedoch keinerlei Einwirkung auf die Funktion des Staubsaugers, d.h. er ist weiterhin voll funktionsfähig.

Dauer- und Microfilter reinigen

Wann muss ich reinigen:

■ Wenn bis zum Aufleuchten der Filterwechselanzeige gesaugt wird.
■ Nach jedem Störbetrieb, d.h. nach jeder Beseitigung einer Verstopfung.
■ Spätestens halbjährlich.

Bild 22

■ Durch Drücken der beiden Rastnasen in Pfeilrichtung Filterhalterung lösen und aufklappen.

Bild 23

■ Micro- und Dauerfilter entnehmen und durch Ausklopfen säubern.
Achtung: Das waschbare, weiße Vlies muss halbjährlich oder nach einer vollständigen Befüllung des Staubbehälter handgewaschen werden und darf erst nach einer Trockenzeit von ca. 24 Stunden wieder eingesetzt werden.

Störbetrieb

Beseitigen einer Verstopfung im Staubbehälter.

Bild 24

■ Die 4 Schnappverriegelungen durch Drücken in Pfeilrichtung lösen und Deckel des Staubbehälters abnehmen. Verstopfung lösen,
z. B. mit Hilfe eines Schraubendrehers, und durch Ausklopfen oder Aussaugen beseitigen.
(Zum Aussaugen unbedingt Filterbeutel in das Gerät einlegen - siehe Bild 29)

Bild 25

■ Deckel des Staubbehälters aufsetzen und in Pfeilrichtung drücken, bis die 4 Schnappverriegelungen hörbar einrasten.

! Achtung: Nach jedem Störbetrieb müssen Micro- und Dauerfilter gereinigt werden (s. Bilder 22 u. 23).

Arbeiten mit Filterbeutel MEGAfilt®SuperTEX

Bei Bedarf kann auch an Stelle des Staubbehälters ein Filterbeutel MEGAfilt®SuperTEX verwendet werden.

Bild 26

■ Staubraumdeckel öffnen (s. Bild 18)
■ Staubbehälter entnehmen und Filterbeutel MEGAfilt®SuperTEX einsetzen.
■ Staubraumdeckel schließen.

Sie haben ein sehr leistungs- und saugstarkes Gerät erworben. Die max. Leistungsstellung empfielt sich deshalb nur bei stark verschmutzten Niedrigflor-Teppichböden oder Hartböden.

Durch Betätigen des Saugkraftreglers (s. Bild 16) kann die gewünschte Saugkraft stufenlos eingestellt werden.
■ Niedriger Leistungsbereich: Für das Absaugen empfindlicher Stoffe, z. B. Gardinen.
■ Mittlerer Leistungsbereich: Für die tägliche Reinigung bei geringen Verschmutzung.
■ Hoher Leistungsbereich: Zur Reinigung robuster Bodenbeläge, Hartböden und bei starker Verschmutzung.

Filterbeutel MEGAfilt® SuperTEX austauschen

Bild 27

■ Leuchtet, bei vom Teppich abgehobener Düse und höchster Saugleistungseinstellung, die Filterwechselanzeige intensiv und gleichmäßig auf, muss der Filterbeutel gewechselt werden, auch wenn er noch nicht voll sein sollte. In diesem Fall macht die Art des Füllgutes den Wechsel erforderlich.
■ Staubraumdeckel durch Betätigung des Verschlusshebels in Pfeilrichtung öffnen.

Bild 28

Filterbeutel MEGAfilt®SuperTEX durch Ziehen an der Verschlusslasche verschließen und herausnehmen.

Bild 29

Neuen Filterbeutel MEGAfilt®SuperTEX in die Halterung einlegen und Staubraumdeckel schließen.

Achtung: Staubraumdeckel schließt nur mit eingelegtem Filterbeutel MEGAfilt*SuperTEX bzw. Textilfilter oder Staubbehälter.

Sollte nach Austausch des Filterbeutels die Filterwechselanzeige weiterhin leuchten, bitte überprüfen, ob Düse, Rohr oder Saugschlauch verstopft sind.

*je nach Ausstattung

*je nach Ausstattung

de

Austausch von Motorschutz-/Ausblasfilter

Beim Saugen mit Staubbehälter

Motorschutzfilter reinigen

Der Motorschutzfilter sollte in regelmäßigen Abständen durch Ausklopfen bzw. Auswaschen gereinigt werden!

Bild 30

■ Staubraumdeckel öffnen (siehe Bild 18).
■ Motorschutzfilter in Pfeilrichtung herausziehen.
■ Motorschutzfilter durch Ausklopfen reinigen.
■ Bei starker Verschmutzung sollte der Motorschutzfilter ausgewaschen werden. Den Filter anschließend mindestens 24 Stunden trocknen lassen.
■ Nach der Reinigung, Motorschutzfilter in das Gerät einschieben und Staubraumdeckel schließen.

Microsan-Ausblasfilter\*

Der Microsan-Ausblasfilter sollte einmal jährlich ausgetauscht werden. Einen neuen Microsan-Ausblasfilter erhalten Sie als Ersatzteil vom Kunden-dienst (siehe Ersatzteile S.15).

Bild 31

■ Durch Drücken der Verschlusslasche in Pfeilrichtung Ausblasfilter-Abdeckung entriegeln und öffnen.
■ Filterrahmen durch Drücken des Verschlusses in Pfeilrichtung entriegeln und herausnehmen.

Bild 32 ^a

■ Schaumstoff und Microsan-Ausblasfilter aus Filterrahmen entnehmen.
■ Microsan-Ausblasfilter entsorgen und neuen Microsan-Ausblasfilter einlegen.
■ Schaumstoff z. B. durch Ausklopfen säubern und ebenfalls wieder in den Filterrahmen einlegen.

Beim Saugen mit MEGAfilt®SuperTEX Filterbeutel

Motorschutzfilter reinigen

Der Motorschutzfilter sollte in regelmäßigen Abständen durch Ausklopfen bzw. Auswaschen gereinigt werden!

Bild 30

■ Staubraumdeckel öffnen (siehe Bild 18).
■ Motorschutzfilter in Pfeilrichtung herausziehen.
■ Motorschutzfilter durch Ausklopfen reinigen.
■ Bei starker Verschmutzung sollte der Motorschutzfilter ausgewaschen werden.
Den Filter anschließend mindestens 24 Stunden trocknen lassen.
■ Nach der Reinigung, Motorschutzfilter in das Gerät einschieben und Staubraumdeckel schließen.

Microsan-Ausblasfilter austauschen\*

Wann tausche ich aus: Bei jeder neuen Austauschfilterpackung (spätestens nach 5 Filterbeuteln-Microsan-Ausblasfilter in Austauschfilterpackung enthalten).

de

Bild 31

■ Durch Drücken der Verschlusslasche in Pfeilrichtung Ausblasfilter-Abdeckung entriegeln und öffnen.
■ Filterrahmen durch Drücken des Verschlusses in Pfeilrichtung entriegeln und herausnehmen.

Bild 32\*

■ Schaumstoff und Micro-Hygienefilter aus Filterrahmen entnehmen.
■ Micro-Hygienefilter entsorgen und neuen Micro-Hygienefilter einlegen.
■ Schaumstoff z. B. durch Ausklopfen säubern und ebenfalls wieder in den Filterrahmen einlegen.

Nach dem Aufsaugen feiner Staubpartikel (wie z. B. Gips, Zement, usw.), Motorschutzfilter durch Ausklopfen reinigen, evtl. Motorschutzfilter und Micro-Hygienefilter austauschen.

Beim Saugen mit Staubbehälter oder MEGAfilt® SuperTEX Filterbeutel

Aktivkohle-Filter austauschen\*

Bild 33"

■ Aktivkohle-Filter herausnehmen und im Hausmüll entsorgen.
■ Neuen Aktivkohle-Filter einlegen.

Bild 34

■ Filterrahmen unter die beiden Halterippen schieben und in Pfeilrichtung schwenken bis er einrastet.
■ Ausblasgitter schließen.

Hepa-Filter austauschen\*

Ist Ihr Gerät mit einem Hepa-Filter ausgestattet, muss dieser jährlich ausgewechselt werden. (Filterwechsel siehe Bilder 31 und 33)

Kombination Hepa-Aktivkohle-Filter* Ist Ihr Gerät mit einem Hepa-Aktivkohle- Filter ausgestattet, müssen Hepa-Filter und Aktivkohle-Filter jährlich ausgewechselt werden. (Filterwechsel siehe Bilder 31, 32, 33)

Pflege

Vor jeder Reinigung des Staubsaugers, muss dieser ausgeschaltet und der Netzstecker gezogen werden. Staubsauger und Zubehörteile aus Kunststoff können mit einem handelsüblichen Kunststoffreiniger gepflegt werden.

! Keine Scheuermittel, Glas oder Allzweckreiniger verwenden. Staubsauger niemals in Wasser tauchen.

Der Staubraum kann bei Bedarf mit einem zweiten Staubsauger ausgesaugt, oder einfach mit einem trockenen Staubtuch / Staubpinsel gereinigt werden.

Technische Änderungen vorbehalten

Sonderzubehör de

BOSCH Typ P / Ident-Nr. 461707

Austauschfilterpackung BBZ52AFP1

Inhalt:

5 Filterbeutel MEGAfilt®SuperTEX mit Verschluss

1 Microsan-Ausblasfilter

Wiederverwendbarer Filter mit Klettverschluss.

Für Allergiker empfohlen. Für extrem saubere Ausblasluft.

Jährlich auswechseln.

Aktivkohle-Filter BBZ190AF

Extra dickes Aktivkohlekissen. Verhindert für lange Zeit störende Gerüche. Jährlich auswechseln.

Nur in Verbindung mit HEPA-Filter (BBZ151HF) oder Microsan-Ausblasfilter verwendbar. Bei Verwenden mit Microsan-Ausblasfilter Schaumstoff aus Filterrahmen entfernen und Aktivkohlefilter einlegen.

Bitte beachten!

Kombination »Hepa-Filter« + »Aktivkohlefilter« nicht möglich bei Geräten mit Motorschutzgitter.

(= Grundausstattung mit Microsan-Ausblasfilter)

Sonderzubehör de

Bürsten und Saugen in einem Arbeitsgang von kurzflorigen Teppichen und Teppichböden bzw. für alle Beläge. Besonders geeignet zum Aufsaugen von Tierhaaren. Antrieb der Bürstenwalze erfolgt über Saugstrom des Staubsaugers.

Kein Elektroanschluss erforderlich.

Umschaltbare Bodendüse, geeignet für Teppiche und glatte Böden.

Ersatzteile (können bei Bedarf über den Kundendienst bezogen werden.)

de

Fadenheber (1/2) und Poliereinsatz (3)

Fadenheber (1): Ident-Nr. 188565

Fadenheber (2): Ident-Nr. 184773

Poliereinsatz (3): Ident-Nr. 482209

Dauerfilter (4) und Microfilter (5)

für Staubbehälter.

Dauerfilter für Staubbehälter (4): Ident-Nr. 489502

Microfilter für Staubbehälter (5): Ident-Nr. 418714

Microsan-Ausblasfilter (6) und

Motorschutzfilter (7)

Microsan-Ausblasfilter (6):

Ident-Nr. 483332

Motorschutzfilter (7):

Ident-Nr. 187622

Kundendienst Kontakte Kleine Hausgeräte

Zentralwerkstatt

Der direkte Weg, falls Ihr Gerät repariert werden muss. Senden Sie Ihr Gerät einfach an:

Robert Bosch Hausgeräte GmbH

Zentralwerkstatt Kleine Hausgeräte

Witscheistraße 104

90431 Nurnberg

Service-Tel.: 01801 - 33 53 03

Mo-Fr von 8.00 bis 18.00 Uhr, zum Ortstarif

Service-Fax: [phone]

Service-Email: [e-mail]

Service Shops

Der persönliche Service ganz in Ihrer Nähe; mit fachkundiger Beratung und Verkauf von Zubehör und Ersatzteilen.

Wir freuen uns auf Ihren Besuch!

Bestellung von Zubehör und Ersatzteilen

Sie erreichen uns rund um die Uhr an 365

Tagen Im Jahr, zum günstigen Orstart

Ersatzteil-Tel. 01801 - 33 53 04

Ersatzteil-Fax 01801 - 33 53 08

Ersatzteil-Email [e-mail]

Bosch Info-Line 01805 – 26 72 42 (€. 0,12-Min. DTAG) für Produktinformationen sowie

Anwendungs- und Bedienungsfragen zu

Kleinen Hausgeräten;

Mo-Fr von 8.00 bis 18.00 Uhr

Internet Service

mit Informationen zu Produkten und Service- angeboten sowie den aktuellen Anschriften und

Offnungszeiten der Service Shops. Hier können Sie auch Ersatzteile und Zubehör online zu

bestellen. Besuchen Sie uns einfach im Internet

unter: www.bosch-hausgeraete.de

Standorte Service Shops

04159 Leipzig

Georg-Schumann-Straße 294

10627 Berlin

Fritschestraße 36

22453 Hamburg

Borsteler Chaussee 51

23554 Lübeck

Josephinenstraße 27

24114 Kiel

Sophienblatt 64

26127 Oldenburg

Kreyenstraße 99

28329 Bremen

In der Vahr 53

30519 Hannover

Dorfstraße 17-19

34117 Kassel

Werner-Hilpert-Straße 13

38100 Braunschweig

Dießemer Bruch 114 G

48153 Münster

Schuckert Straße 10

50823 Köln

Vogelsanger Straße 165

60489 Frankfurt am Main

Rödelheimer Landstraße 147

63456 Hanau

Reitweg 5

64331 Weiterstadt bei

Darmstadt

Brunnenweg 22-24

65396 Walluf bei Wiesbaden

Im Grohenstück 2

66113 Saarbrücken

Heinrich-Koehl-Straße 33

68309 Mannheim

Weinheimer Straße 58-60

71254 Ditzingen

Zeissstraße 13

76133 Karlsruhe

Stephanienstraße 102

79115 Freiburg

Carl-Kistner-Straße 3 A

80807 München

Domagkstraße 10

83301 Traunreut

Werner-von-Siemens-Straße 200

84034 Landshut

Herzog-Albrecht-Straße 4

86368 Gersthofen bei Augsburg

Welserstraße 11

87439 Kempten

Lindauer Straße 112

89075 Ulm

Eberhard-Finckh-Straße 30

90431 Nürnberg

Witschelstraße 104

91052 Erlangen

Sieboldstraße

93059 Regensburg

Im Gewerbepark B 30

95448 Bayreuth

Weiherstraße 25

97076 Würzburg

Nürnberger Straße 109

Kundendienst-Zentren · Central-Service-Depots · Service Après Vente · Servizio Assistenza

Centrale Servicestation - Asistencia técnica - Servicevaerkter - Apparatservice · Huolto

AT Austria, Österreich

Werkskundendienst für Hausgeräte

Quellenstrasse 2

1100 Wien

0610 240 263 (Regionaltarif)

(01) 605 75 - 59 209

www.bosch.at/

AU Australia

1090 Bruxelles - Brüssel

[phone]

(02) 475 72 91

[e-mail]

BG Bulgaria

EXPO 2000 GmbH

Lulin kompl., bl. 549/B

1359 Sofia

[phone]

[phone]

BH Bahrain

Khalafat Est.

P.O.BOX 5111

Manama

[phone]

[phone]

BR Brasil

BSH Continental Electrodomésticos

Ltda.

CH, Schweiz, Suisse, Svizzera

BSH Hausgeräte AG

Werkskundendienst für Hausgeräte

Fahrweidstrasse 80

8954 Geroldswil

Service Tel [phone]

Service Fax [phone]

Ersatzteile Tel. [phone]

Ersatzteile Tel. [phone]

Lrsatzelle Tax 0640 850 051 www.bosch.bougergote.ch

www.boschhausgeräte.ch

CY Cypres

BSH Ikiakes Syskeves ABE

Arch. Makariou G'39

Egomí'Nikosia (Lefkosia)

0035 722 819550

0035 722 658128

CZ Czech Republic

Mriehel BKR 14 050 01 14800

[phone]

[phone]

[e-mail]

NL Netherlands

Malaja Kaluschskaja 19

119071 Moskau

Hotline: [phone]

[e-mail]

[e-mail]

SE Sweden, Sverige

BSH Hushallsapparater AB

Gardsvägen 10 A

Gardusvagen 10 A 18000 Sales

16929 Solna

[phone]

[phone]

110 (3) TO HOLT

SG Singapore

Bundesrepublik Deutschland siehe letzte Seite.

Ausland: Für dieses Gerät gelten die von der

Vertretung unseres Hauses in dem Kaufland

Verflichtung anderer Hausses in dem Ruchland berugsgeschröben Garantiebedingungen

herausgegebenen Garantiebedingungen.

Einzelheiten hieruber teilt Ihnen der Handler, bei

dem Sie das Gerät gekauft haben, auf Anfrage

iederzeit mit.

Zur Inanspruchnahme von Garantieleistungen ist

in jedem Fall aber die Vorlage des Kaufbelages.

in jedem Fall aber die Vonnage des Radibelleges erforderlich.

effc

Koopervor leverdatum vereist.

DK Garanti

"Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor."

en
