BRUKSANVISNING FSAS A90 FRANKE

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny äga-re. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

⚠️ Anslutningen av elkablar- na ska utföras av en behö- rig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta el-systemet i enlighet med ka-

beldragningsbestämmelserna.

- För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.

- Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.

- Följ gällande lagstiftning angående utsugning av luft.

- Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.

- Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.

- Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater.

- Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.

- Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.

- Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

WARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

- Använd endast skruvar och beslag som är lämpliga för köksfläkten.

WARNING: Om det inte in- stalleras skruvar eller fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

- Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).

- Flambera inte under köksfläkten. Det finns risk för eldsvåda.

- Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, underförutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.

- Håll barn under uppsikt så att de inte leker med apparaten.

- Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

- Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.

- Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).

- Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndighe-

ter, sophämtningstjänsten eller affären där du köpte apparaten.

Förklaring om Överensstämmelse

Tillverkaren försäkrar att denna apparat med trådlös radiofunktion överensstämmer med direktiv 2014/53/EU.

Den fullständiga texten för EG-överensstämmelse är tillgänglig på följande Internet-adress, med sökning efter produktkod:

https://www.franke.com/

Denna kod återges på etiketten som är placerad på produktens insida.

Frekvens-band	Max överförd effekt
2,4 GHz 100 mW max.

2. ANVÄNDNING

• Köksfläkten har uteslutande konstruerats för hushållsbruk för att avlägsna matos i köket.
• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.
• Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång.
• Justera lågans styrka så att den endast vidrör kokkärlets botten och inte slickar utmed dess sidor.
• Fritöserna ska kontrolleras hela tiden under användningen. Den överhetta-de oljan kan ta eld.

3. RENGÖRING OCH UNDERHÅLL

- Filtret med aktivt kol kan varken diskas eller regenereras. Filtret ska by-

tas ut cirka var 4:e månad eller oftare vid mycket intensiv användning (W).

W

- Fettfiltren ska rengöras varannan månad eller oftare vid mycket intensiv användning. De kan diskas i diskmaskin (Z).

- Rengör köksfläkten med en fuktig trasa och ett milt flytande rengöringsmedel.

- För utvändig och invändig rengöring av fläkten, undvik alkoholhaltiga eller silikonhaltiga produkter.

Om produkten eller en av dess delar är i pande produkter för rengöringen och följ rostfritt stål, använd specifika ej skra- slipningslinjerna för rengöringen.

4. MANÖVERDON

Knapp	Tryck på knappen	Funktion Led-lampa
T1	Kort Slår på/av motorn vid första hastigheten. Fast
	Lång med alla laster avstängda (motor och ljus)	Fränkoppling från anslutet lägeInled proceduren med att koppla bort all utrustning som är kompatibel med det anslutna läget och som tidigare anslutits till funktionen Sam-mankoppling vid anslutet läge.	Vid procedures fram-gångsrika fullbordande blinkar led-lamporna T1 och T2 5 gånger.
T2	Kort Slår på och av motorn vid den andra hastigheten. Fast
	Lång med tänd lampa	Aktiverar/lnaktiverar larmet för Filtren med Aktivt Kol.	Alla led-lampor blinkar 2 gånger:larm aktiverat.Alla led-lampor blinkar 1 gång:larm inaktiverat.
	Lång med alla laster avstängda (motor och ljus)	Wifi-uppkopplingAktiverar/inaktiverar funktionen för wifi-uppkoppling.Obs! Wifi-funktionen aktiveras automatiskt när användaren begär pro-ceduren för wifi-konfiguration.	Led T5 Blinkande:anslutning till hemnät-verket pågår.Led T5 Fast sken:Wifi-uppkoppling aktive-rad.
T3	Kort Slår på motorn vid tredje hastigheten. Fast
	Lång med lampa eller motor på	Slår på motorn vid Intensiv hastighet.Denna hastighet är tidsinställd på 6 minuter. När tiden förflutit, går systemet automatiskt tillbaka till den tidigare valda hastigheten. Om aktiverad med avstängd motor går den tillbaka till läge OFF, när tiden förflutit.	Blinkande
	Lång med alla laster avstängda (motor och ljus)	Man utför återställning av larmet för mättade Filter.	Alla led-lampor blinkar 3 gånger.
		Anger larmet för mättnad av Fettfiltren i metall och behovet att tvätta dem. Larmet sätts igång efter fläktens effektiva 100 driftstimmar.	Led-lamporna T2 och T3 tända med fast ljus och avstängd fläkt.
		Anger larm för mättnad av Luktfiltret med Aktivt Kol. Larmet sätts igång efter fläktens effektiva 200 driftstimmar.	Led-lamporna T2 och T3 blinkar med av-stängd fläkt.
T4	Kort	AUTOMATISK lägeAktivera/lnaktivera det Automatiska funktionsläget.Vid varje tryck på den övriga knapparna inaktiveras det AUTOMATIS-KA läget.Tack varesensorn för luftkvalitetkan en algoritm modulera hastigheterna på grundval av kvaliteten hos inloppsluften.OBSERVERA:Algoritmens funktionalitet har optimerats för de vanligaste typerna av matlagning. Mindre vanliga tillredningar kan ge ett icke-optimerat svar.	Fast sken:AUTOMATISKT läge aktiverat.Släckt:AUTOMATISKT läge tillfälligt inaktiverat.
	Lång med tänd lampa	Val av induktions-/gashällVälj typ av spishäll som används av induktion eller gas.Ä~fabriken har typen Induktionshäll ställts in.	1 blinkning hos T1: bekräftar valet av Induktionshäll.2 blinkningar hos T1: bekräftar valet av Gas-häll.
	Lång med alla laster avstängda (motor och ljus)	Sammankoppling vid anslutet lägeInnan proceduren startas, följ de specifika indikationerna i manualerna för enheterna som ska parkopplas.Inled proceduren med att ansluta fläkten till utrustning som är kompatibel med det anslutna läget (fjärrkontroll). Endast en fjärrkontroll kan tillkopplas. Vi hänvisar till manualen för de olika enheterna för procedurerna som behöver utföras på dessa.Sammankopplingsproceduren varar 2 minuter. Om ingen enhet identi- fieras inom denna tiden, kontrollera att du först har aktiveras procedu-ren på enheterna som ska sammankopplas. Det kan håndå att det maximala antalet kopplingsbara enheter har uppnåtts.	Led-lamporna T1 och T2 blinkar:sammankopplingspro-cedur pågår.Vid procedures fram-gångsrika fullbordande fänds led-lamporna T1 och T2 i 2 sekunder.
T5	Kort Lamporna väklar mellan hög och medelstark ljusstyrka (om det finns)och släckta.		-
	Lång med alla laster avstängda (motor och ljus)	Wifi-konfigurationAktiverar/inaktiverar proceduren för wifi-konfiguration.Innan proceduren startas skaappen Franke@Homeanvändas för att utföra registrering i systemet IOT Franke. Följ därefter anvisningarna för att lägga till en ny enhet och genomföra registreringen på hem-routern.Om proceduren inte har slutförts inom några minuter ska den inakti- veras genom ett långvarigt tryck på knappen. Upprepa därefter försöket på nytt. Under alla omständigheter utgår fläkten från proceduren om den inte har slutförts inom 15 minuter.	Led-lamporna T4 och T5 blinkar: konfigura-tionsprocedur pågår.Vid procedures fram-gångsrika fullbordande fänds led-lamporna T4 och T5 i 2 sekunder.
Rekommenderad sekvens för sammankoppling mellan enheter:1 - Anslutet läge (se fjärrkontrollens manual)2 - Sammankoppling vid anslutet läge (se fläktmanualen)3 - Sammankoppling av fjärrkontroll-fläkt (Se fjärrkontrollens manual)

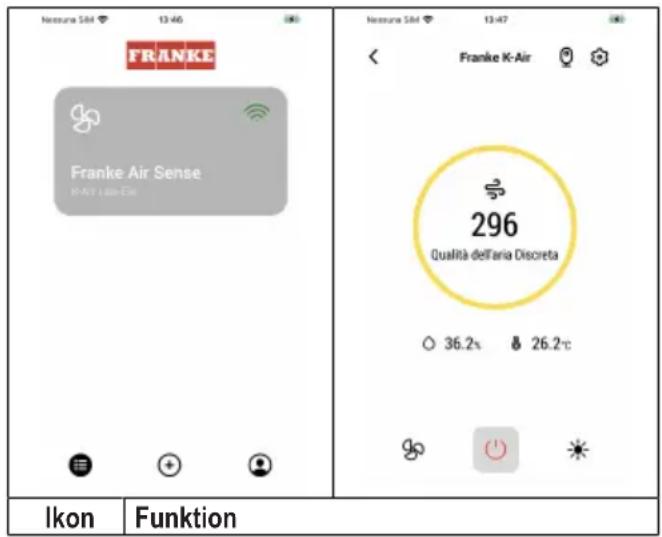

5. APP FRANKE@HOME

Appen Franke@Home finns tillgänglig för smartphones med iOS och Android och ger tillgång till fläktens samtliga funktioner genom en fjärrstyrd interaktion.

Nessura S&M 13:46 FRANKE Franke Air Sense K-AY 1:00-EM Ikon Funktion Nessura S&M 13:47 < Franke K-Air 296 Qualità dell'aria Discreta ○ 36.2% ▼ 26.2°C ○ (+) (-)

	Hemsida
	Lägg till ny enhet
	Hantering av användarprofil
	Ansluten till wifi-Franke-nätet
	Avstängning/aktivering av fläkt
	Hantering av belysningssystem
	Hantering av motorhastighet
[c4XC]	Intensiv funktion
	Funktion 24h
	Fördröjd Funktion
	Automatisk funktion
[cDD8]	Hantering av appinställningar

6. FJÄRRKONTROLL (TILLVAL)

7. BELYSNING

- Kontakta servicecenter för byte ("Kontakta en auktoriserad serviceverkstad för köp").
