РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FSAS A90 FRANKE

1. МЕРЫ БЕЗОПАСНОСТИ

В целях собственной безопасности и для правильной работы прибора рекомендуется внимательно прочитать руководство, прежде чем приступить к его установке и вводу в действие. Храните руководство всегда вместе с прибором также в случае передачи его третьим лицам. Знание пользователями всех параметров работы и безопасности прибора имеет большое значение.

Подключение электри- ческих проводов должно выполняться компе- тентным специалистом.

• Изготовитель не несет ответственность за убытки, возникающие в результате неправильной установки или эксплуатации прибора.
• Безопасное расстояние между варочной панелью и всасывающей вытяжкой должно быть не менее 650 мм (некоторые модели можно устанавливать ниже; см. раздел, посвященный рабочим размерам и операциям по установке прибора).
• Если в инструкциях по установке газовой варочной панели сказано, что расстоя-

ние до вытяжки должно быть больше указанного выше, следует придерживаться предписанных размеров.

- Проверьте соответствие напряжения сети указанному на табличке, закрепленной внутри вытяжки.

- В соответствии с нормативными правилами монтажа электропроводки в стационарной электрической сети должны быть установлены разъединители.

- Для приборов класса I проверьте, чтобы в электрической сети вашего дома была предусмотрена соответствующая система заземления.

- Соедините вытяжку с дымоходом трубой, диаметр которой должен быть не менее 120 мм. Труба для отведения дыма должна быть как можно короче.

- Соблюдайте все нормативные требования по отведению отработанного воздуха.

- Не соединяйте всасывающую вытяжку с дымоходами, по которым выводится дым, образующийся в процессе горения (например, отопительные котлы, камины и проч.)

- Если вытяжка используется в сочетании с приборами, работающими не от электрического тока (например, газовые приборы), помещение должно хо-

рошо проветриваться во избежание обратного потока отходящих газов. При пользовании кухонной вытяжкой в сочетании с приборами, работающими не от электрического тока, отрицательное давление в помещении не должно превышать 0,04 мбар с тем, чтобы дым не всасывался вытяжкой обратно в помещение.

- Воздух не должен выводиться из помещения по каналу для отведения продуктов горения, выделяемых приборами, работающими на газу или других горючих веществах.

• В случае повреждения кабеля питания он должен быть заменен изготовителем или техническим специалистом сервисного центра.

• Вставьте вилку в розетку, расположенную в доступном месте; тип розетки должен соответствовать действующим нормативным правилам.

- Необходимо строго соблюдать правила местных учреждений, устанавливающие технические требования и меры безопасности для систем отведения дыма.

ПРЕДУПРЕЖДЕНИЕ: прежде чем приступить к установке кухонной вытяжки, снимите с нее защитную пленку.

- Используйте только винты и метизы, пригодные для установки вытяжки.

ПРЕДУПРЕЖДЕНИЕ: использование винтов или зажимных устройств, не соответствующих указаниям данных инструкций, может привести к возникновению опасных ситуаций и к электрическим ударам.

- Не рекомендуется прямо смотреть на лампочку с помощью оптических приборов (бинокль, увеличительное стекло и проч.).

- Не готовьте блюда фламбе под вытяжкой: опасность возникновения пожара.

- Прибором могут пользоваться дети старше 8 лет и лица с ограниченными психическими, физическими и сенсорными возможностями или не имеющие достаточного опыта и знаний, но только под присмотром ответственных лиц и при условии, что они обучены правилам безопасной эксплуатации прибора и знают о связанных с его неправильным использованием опасностях. Следите, чтобы дети не играли с прибором. К операциям по очистке и уходу за бытовым прибором, которые должен выполнять пользователь, могут допускаться и дети, но только под присмотром взрослых.

• Следите, чтобы дети не играли с прибором.
• Запрещается пользоваться прибором лицам (а также детям) с ограниченными психическими, физически-ми и сенсорными возможностями или не имеющим достаточного опыта и знаний; в противном случае они должны быть должным образом обучены и находиться под наблюдением.

Доступные части прибора могут сильно нагреваться в процессе приготовления пищи

• Очищайте и/или заменяйте фильтры по истечении указанного периода времени (опасность возникновения пожара). См. раздел, посвященный уходу и очистке прибора.
  • В помещении должна быть предусмотрена соответствующая вентиляция, когда вытяжка используется одновременно с приборами, работающими на газу или другом топливе (это правило не распространяется на приборы, выпускающие воздух только в помещение).

- Символ 📄на изделии или на упаковке указывает, что прибор нельзя выбрасывать, как обычный бытовой мусор. Прибор, подлежащий уничтожению, необходимо сдать в специальный сборный пункт для повтор-

ного использования электрических и электронных компонентов. Пользователь, правильно сдающий прибор на переработку, помогает предотвратить потенциальные негативные последствия для окружающей среды и для здоровья людей, возникающие в случае неправильного его уничтожения. За более подробной информацией о вторичном использовании прибора обращайтесь в городской совет, в местную службу по переработке отходов или в магазин, где прибор был приобретен.

Декларация о соответствии

Производитель заявляет, что это устройство с функцией подключения соответствует директиве 2014/53/EU.

Полный текст декларации о соответствии ЕС доступен по следующему Интернет-адресу после поиска по коду изделия:

https://www.franke.com/

Этот код можно найти на эти- кетке, расположенной внутри изделия.

Частот-ныйдиапазон	Максимальная передаваемая мощность
2,4 ГГц	100 mW макс.

2. ЭКСПЛУАТАЦИЯ

- Всасывающая вытяжка предназначена только для применения в бы-

ту для удаления из кухни запахов готовки.

• Никогда не пользуйтесь вытяжкой в иных целях, отличных от тех, для которых она предназначена.
• Никогда не оставляйте высокое пламя под вытяжкой, находящейся в работе.
• Отрегулируйте силу пламени таким образом, чтобы оно оставалось под дном емкости для готовки и не вырывалось за его пределы.
• При готовке во фритюрнице постоянно следите за ее работой: сильно нагретое масло может воспламениться.

3. ОЧИСТКА И УХОД

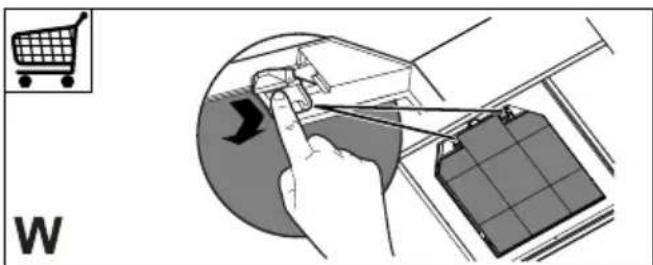

- Фильтр на активированном угле нельзя мыть и восстанавливать, его следует менять примерно раз в 4 месяца работы или чаще в случае очень интенсивного использования прибора (W).

W

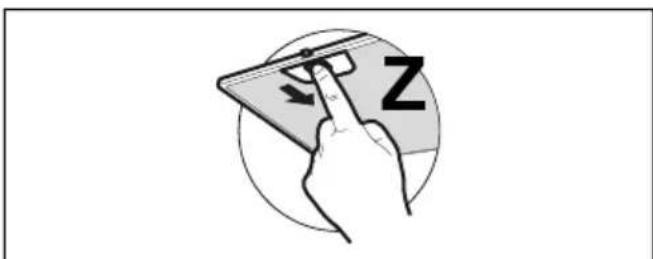

- Жировые фильтры необходимо очищать раз в 2 месяца работы или чаще в случае очень интенсивного использования прибора; жировые фильтры можно мыть в посудомоечной машине (Z).

• Очищайте корпус вытяжки влажной тряпкой, смоченной в нейтральном жидком моющем средстве.
• Для очистки наружных и внутрен- них поверхностей вытяжки не ис-

пользуйте спиртосодержащие или силиконовые средства.

Если изделие или одна из его частей изготовлены из нержавеющей стали, используйте для чистки специальные

неабразивные средства и во время чистки следуйте линиям сатинированного покрытия.

1. ОРГАНЫ УПРАВЛЕНИЯ

[YHHT] [827T] [000]
Кнопка	Нажатие кнопки	Функция Световой	индикатор
T1	Короткое Включает/выключает двигатель на первой скорости. Горит, не мигая
	Длительное нажатие, когда все нагрузки выключены (двигатель + подсветка)	Выход из режима соединенияЗапускается процедура удаления всех устройств, совместимых с режимом соединения, ранее связанных с помощью функции со-пряжения в режиме соединения.	После успешного за-вершения процедуры светодиоды T1 и T2 мигают 5 раз.
T2	Короткое Включает/выключает двигатель на второй скорости. Горит, не мигая
	Длительное нажатие с включенным освещением	Включение/выключение аварийного сигнала фильтров с акти-вированным углем.	Все светодиоды мига-ют 2 раза:аварийный сигнал ак-тивирован.Все светодиоды мига-ют 1 раз:аварийный сигнал от-ключен.
	Длительное нажатие, когда все нагрузки выключены (двигатель + подсветка)	Подключение к сети Wi-FiВключение/отключение функции подключения к сети Wi-Fi.Примечание: функция подключения по сети Wi-Fi активируется автоматически, когда пользователь запрашивает процедуру на-стройки сети Wi-Fi.	Светодиод T5 мигает:выполняется подклю-чение к домашней се-ти.Светодиод T5 горит,не мигая:подключение к сети Wi-Fi активно.
T3	Короткое Включает двигатель на третьей скорости. Горит, не мигая
	Длительное нажатие с включенным осве-щением или двигателем	Запускает двигатель на высоких оборотах.Эта скорость активна в течение 6 минут. По истечении этого вре-мени система автоматически вернется к ранее выбранной скоро-сти. Если функцию активировать при выключенном двигателе, по истечении времени устройство переходит в режим ВЫКЛ.	Мигает
	Длительное нажатие, когда все нагрузки выключены (двигатель + подсветка)	Выполняется сброс аварийного сигнала насыщения фильтра.	Все светодиоды мига-ют 3 раза.
		Подается аварийный сигнал насыщения металлических жи-роулавливающих фильтров и сообщается о необходимости их промыть. Аварийный сигнал подается через 100 часов реальной работы вытяжки.	Светодиоды T2 и T3 горят при выключен-ной вытяжке.
		Подается аварийный сигнал насыщения фильтра с активиро-ванным углем для удаления запахов. Аварийный сигнал пода-ется через 200 часов реальной работы вытяжки.	Светодиоды T2 и T3 мигают при выключен-ной вытяжке.
T4	Короткое	АВТОМАТИЧЕСКИЙ режимВключает/выключает автоматический режим работы.При любом нажатии других кнопок режим АВТО отключается.Благодаря наличиюдатчикакачествавоздухаалгоритм способен изменять скорость в зависимости от качества всасываемого воздуха.ВНИМАНИЕ:Работа алгоритма оптимизирована для наиболее распространенных типов кухонь. Нестандартные типы приготовления могут вызвать не оптимизированный отклик.	Горит постоянно:активирован режим АВТО.Не горит:режим АВТО временно отключен.
	Длительное нажатие с включенным освещением	Выбор индукционной/газовой плитывыбор типа используемой плиты: индукционная или газовая.На заводе устанавливается индукционный тип.	1 мигание T1: подтверждает выбор индукционной плиты.2 мигания T1: подтверждает выбор газовой плиты.
	Длительное нажатие, когда все нагрузки выключены (двигатель + подсветка)	Сопряжение в режиме соединенияПеред началом процедуры выполните конкретные указания руководств к сопрягаемым устройствам.Запускается процедура сопряжения вытяжки с устройствами, совместимыми с режимом соединения (пульт дистанционного управления). Можно подключить только один пульт дистанционного управления. Пожалуйста, обратитесь к руководству по эксплуатации устройств, чтобы узнать о действиях, которые необходимо выполнить с ними.Процесс сопряжения занимает 2 минуты. Если в течение этого времени ни одно устройство не распознается, убедитесь, что вы уже запустили процедуру сопряжения устройств. Возможно, достигнуто максимальное количество сопряженных устройств.	Мигают светодиоды T1 и T2:выполняется процедура сопряжения.После успешного завершения процедуры светодиоды T1 и T2 загораются на 2 секунды.
T5	Короткое	Лампы попеременно мигают с высокой интенсивностью, средней интенсивностью (если есть), выключены.	-
	Длительное нажатие, когда все нагрузки выключены (двигатель + подсветка)	Конфигурация подключения по сети Wi-FiВключение/отключение настройки подключения по сети Wi-Fi.Перед началом процедуры используйтеприложение Franke@Homeдля регистрации в системе IOT Franke. Затем следуйте инструкциям, чтобы добавить новое устройство и зарегистрироваться на домашнем маршрутизаторе.Если процедура не завершится успешно через несколько минут, отключите ее, длительно нажав кнопку, прежде чем возобновить попытку. В любом случае, вытяжка завершает процедуру, если она не будет завершена успешно в течение 15 минут.	Светодиоды T4 и T5 мигают: выполняется процедура конфигурации.После успешного завершения процедуры светодиоды T4 и T5 загораются на 2 секунды.
Рекомендуемая последовательность сопряжения между устройствами:1 - Режим соединения (см. руководство к пульту дистанционного управления)2 - Сопряжение в режиме соединения (см. руководство к вытяжке)3 - Сопряжение пульт дистанционного управления/вытяжка (см. руководство к пульту дистанционного управления)

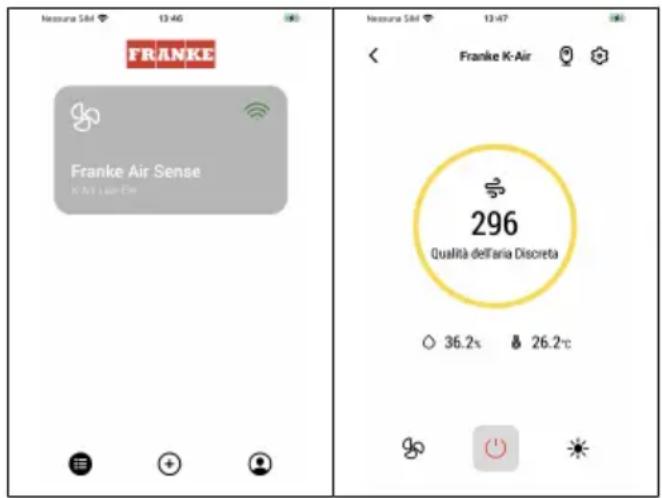

5. ПРИЛОЖЕНИЕ FRANKE@HOME

Приложение Franke@Home доступно для смартфонов, работающих на операционных системах iOS и Android, и позволяет получить дистанционный доступ ко всем функциям вытяжки.

Пикто-грамма	Функция
	Главная страница
	Добавить новое устройство
	Управление профилем пользователя
	Подключение к сети Wi-Fi Franke
[KSY5]	Выключение/включение вытяжки
	Управление системой освещения
	Управление скоростью двигателя
	Функция «Интенсивный режим»
	Функция 24 часа
	Функция задержки
	Автоматический режим
	Управление настройками приложения

6. ПУЛЬТ ДУ (ПО ЗАКАЗУ)

- Для замены ламп обращайтесь в центр технического обслуживания ("Для приобретения ламп обращайтесь в центр технического обслуживания").
