Producttype	Afzuigkap
Merk	Franke
Model	FSAS A90
Gebruik	Huishoudelijk
Bedieningstype	Aanraakbediening (toetsen)
Aantal motorsnelheden	4 (1, 2, 3, Intensief)
Automatische modus	Ja, met luchtkwaliteitssensor
Verlichting	LED (hoge en gemiddelde intensiteit)
Connectiviteit	Wi-Fi (Franke@Home) en verbonden modus (optionele afstandsbediening)
Alarm filterverzadiging	Ja (metaalfilters: 100u, koolstoffilter: 200u)
Reiniging vetfilters	Afwasbaar in de vaatwasser, elke 2 maanden
Vervanging koolstoffilter	Elke 4 maanden, niet wasbaar
Minimale veiligheidsafstand (kookplaat)	650 mm
Diameter afvoerkanaal	120 mm minimaal
Voeding	230 V ~ 50 Hz
Elektrische klasse	I (aarding)
Certificeringen	Richtlijn 2014/53/EU (radio)
App-compatibiliteit	Franke@Home (iOS/Android)
Tijdsgebonden intensieve functie	Ja (6 minuten)
24-uursfunctie	Ja
Vertragingsfunctie (Delay)	Ja

Veelgestelde vragen - FSAS A90 FRANKE

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm. Als de instructies van de kookplaat een grotere afstand specificeren, houd hier dan rekening mee.

Hoe reinig ik de vetfilters?

De vetfilters moeten elke 2 maanden worden gereinigd (of vaker bij intensief gebruik). Ze zijn vaatwasbestendig. Gebruik een neutraal reinigingsmiddel.

Wanneer moet ik het koolstoffilter vervangen?

Het actieve koolstoffilter moet ongeveer elke 4 maanden worden vervangen (of vaker bij intensief gebruik). Het kan niet worden gewassen of geregenereerd.

Hoe reset ik het filteralarm?

Om het verzadigingsalarm van de filters te resetten, houdt u de toets T3 lang ingedrukt terwijl alle belastingen uit zijn (motor en verlichting). De LED's knipperen om de reset te bevestigen.

Hoe activeer ik de Wi-Fi en verbind ik de afzuigkap met de Franke@Home-app?

Houd de toets T5 lang ingedrukt terwijl alle belastingen uit zijn om de Wi-Fi-configuratieprocedure te starten. Gebruik daarvoor de Franke@Home-app om de afzuigkap in het IOT-systeem te registreren en volg de instructies om een nieuw apparaat toe te voegen.

Wat te doen als de afzuigkap niet aangaat?

Controleer eerst de stroomvoorziening en de stroomonderbreker. Zorg ervoor dat het stopcontact werkt. Als het netsnoer beschadigd is, laat het dan vervangen door de fabrikant of een erkende technicus.

Kan ik de afzuigkap gebruiken met een gasfornuis?

Ja, de afzuigkap kan worden gebruikt met een gasfornuis. Zorg ervoor dat u de minimale afstand van 650 mm respecteert en zorg voor voldoende ventilatie in de ruimte. De afzuigkap heeft een parameter voor het selecteren van het plaattype (Inductie/Gas) die toegankelijk is door lang op T4 te drukken terwijl de verlichting aan is.

Hoe activeer ik de intensieve snelheid?

Houd de toets T3 lang ingedrukt terwijl de verlichting of de motor aan is om de intensieve snelheid te activeren. Deze is 6 minuten actief voordat hij automatisch terugkeert naar de vorige snelheid.

Kan de LED-verlichting worden vervangen?

De LED-verlichting is geïntegreerd. Neem bij een defect contact op met de klantenservice. De vervanging moet worden uitgevoerd door een bevoegde technicus.

Hoe gebruik ik de Franke@Home-app?

Download de Franke@Home-app op uw smartphone (iOS/Android). Nadat u de Wi-Fi op de afzuigkap hebt geconfigureerd, kunt u op afstand de functies bedienen: aan/uit, motorsnelheid, verlichting, intensieve functie, 24-uursfunctie, vertraging en automatische modus.

GEBRUIKSAANWIJZING FSAS A90 FRANKE

Lees voor uw eigen veiligheid en voor een correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verkoopt of overdraagt aan derden. Gebruikers moeten volledig op de hoogte zijn van de werking en de veiligheidsfuncties van het apparaat.

⚠️ De kabels moeten door een ervaren monteur worden aangesloten.

• De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste installatie of oneigenlijk gebruik.
• De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de paragraaf over de werkafmetingen en de installatie).

• Als de installatievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangegeven, dan moet daar rekening mee worden gehouden.

• Controleer of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.

• Er moeten lastscheiders in de vaste installatie worden geïnstalleerd in overeenstemming met de normen over bedradingssystemen.
• Controleer voor apparaten van klasse I of het elektrici-teitsnet in uw woning over een goede aarding beschikt.
• Sluit de afzuigkap op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook moet een zo kort mogelijk traject afleggen.
• Alle regels voor de luchtafvoer moeten in acht worden genomen.
• Sluit de afzuigkap niet op rookkanalen aan die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).

• Als de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstro-men. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen wordt.

• De lucht mag niet worden afgevoerd door een kanaal dat wordt gebruikt voor de rook-gasafvoer door apparaten op gas of andere brandstoffen.

• Een beschadigde voedings-kabel moet door de fabrikant of door een monteur van de technische servicedienst worden vervangen.
• Sluit de stekker op een toegankelijk stopcontact aan dat voldoet aan de geldende normen.
• Met betrekking tot de technische en veiligheidsmaatregelen voor de rookgasafvoer is het belangrijk dat de regels die door de lokale autoriteiten zijn bepaald nauwgezet worden opgevolgd.

WAARSCHUWING: verwijder de beschermfolie alvorens wordt de afzuigkap te installeren.

- Gebruik alleen schroeven en kleine onderdelen die geschikt zijn voor de afzuigkap.

WAARSCHUWING: in- dien de schroeven en be- vestigingssystemen niet volgens deze aanwijzing- gen worden geïnstalleerd, bestaat het gevaar voor elektrische schokken.

• Niet direct met optische instrumenten (verrekijker, vergrootglas...) waarnemen.
• Er mag niet onder de afzuig-kap geflambeerd worden: brandgevaar.
• Het apparaat mag worden gebruikt door kinderen ouder

dan 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geïinstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mo-gen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.
• Het apparaat mag niet gebruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geinstrueerd over het gebruik van het apparaat.

Tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden

• Reinig en/of vervang de filters na de aangegeven tijdsperiode (brandgevaar). Zie de paragraaf Onderhoud en reini-ging.
• De ruimte moet voldoende geventileerd zijn als de afzuigkap tegelijk met apparaten op gas of andere brandstoffen wordt gebruikt (niet

van toepassing op apparaten die alleen lucht in de ruimte blazen).

- Het symbool op het product of op de verpakking wijst erop dat dit product niet als huis-houdafval mag worden behandeld. Het moet echter naar een speciaal verzamel-centrum worden gebracht waar elektrische en elektronische apparatuur wordt gere-cycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voor-doen in geval van verkeerde afvalbehandeling. Neem voor meer details over het re-cyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het pro-duct hebt gekocht.

Conformiteitsverklaring

De fabrikant verklaart dat dit apparaat met de functies radio voldoet aan de richtlijn 2014/53/EU.

De volledige tekst van de EG-conformiteitsverklaring is beschikbaar op de onderstaande website, na een zoekopdracht op productcode:

https://www.franke.com/

De productcode staat aangegeven op het etiket dat aan de binnenkant van het product is aan- gebracht.

Frequen-tiebanden	Maximaal uitge-zonden vermogen
2,4 GHz	100 mW max.

2. GEBRUIK

• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik om kookgeuren te verwijderen.
• Gebruik de afzuigkap nooit voor andere doeleinden dan waarvoor hij bedoeld is.
• Laat nooit hoog brandende branders onbedekt onder een werkende afzuigkap.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.

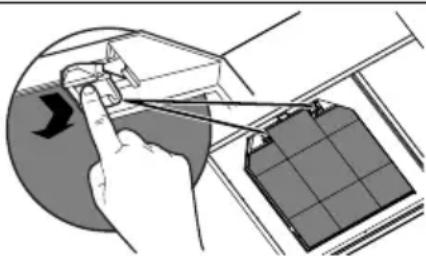

3. REINIGING EN ONDERHOUD

- Het filter met actieve koolstof is niet afwasbaar of regenereerbaar en moet ongeveer om de 4 maanden worden vervangen, of vaker bij zeer intensief gebruik (W).

- De vetfilters moeten om de 2 maanden worden schoongemaakt, of vaker bij zeer intensief gebruik. Ze kunnen in de afwasmachine worden gewassen (Z).

• Maak de afzuigkap schoon met een vochtige doek en een mild vloeibaar schoonmaakmiddel.
• Vermijd het gebruik van producten op basis van alcohol of siliconen voor de reiniging van de buiten- en binnenkant van de afzuigkap.

Als het product of onderdelen ervan gemaakt is van roestvrij staal, gebruik dan voor de reiniging specifieke, niet-schurende producten en volg tijdens de reiniging de lijnen van de satinering.

4. BEDIENINGSELEMENTEN

[CKBA] [BY6B]
[2648] [1946] [1778] [18K8] [20AY]
T1 T2 T3 T4 T5
Toets Druk op toets	Functie Led
T1	Kort Inschakeling/ Uitschakeling van de motor bij eerste snelheid. Continu brandend
	Lang bij alle be- lastingen (motor en verlichting) uitgeschakeld	Ontkoppeling Verbonden Modus Start de procedure voor de annulering van alle met de Verbonde Modus compatibele apparaten die eerder door middel van de functie Koppeling Verbonden Modus werden gekoppeld.	Na het slagen van de procedure zullen de leds T1 en T2 5 keer knipperen.
T2	Kort Inschakeling/ Uitschakeling van de motor bij tweede snelheid. Continu brandend
	Lang bij inge- schakelde ver- lichting	Activeert/Deactiveert het alarm van de Koolstofffilters.	Alle leds knipperen 2 keer: alarm geactiveerd. Alle leds knipperen 1 keer: alarm gedeactiveerd.
	Lang bij alle be- lastingen (motor en verlichting) uitgeschakeld	Wifiverbinding Activering/Deactivering van de wifiverbinding. Opmerking: de functie wifi wordt automatisch geactiveerd als de ge- bruiker de wificonfiguratieprocedure vraagt.	Led T5 knippert: verbinding met het thuisnetwerk in uitvoe- ring. Led T5 brandt continu: wifiverbinding geacti- veerd.
T3	Kort Schakelt de motor in bij derde snelheid. Continu brandend
	Lang bij inge- schakelde ver- lichting of motor	Schakelt de motor in bij de Intensieve snelheid. Deze snelheid heeft een duur van 6 minuten. Na het verstrijken van deze tijd keert het systeem automatisch terug naar de eerder gese- lecteerde snelheid. Als de functie geactiveerd wordt bij uitgeschakel- de motor, wordt na het verstrijken van de tijd overgegaan naar de mo- dus OFF.	Knipperend
	Lang bij alle be- lastingen (motor en verlichting) uitgeschakeld	Uitvoering van de reset van het alarm verzadiging Filters.	Alle leds knipperen 3 keer.
		Signaleert het alarm verzadiging Metalen Vetfilters en de noodzaak ze te wassen. Het alarm wordt geactiveerd na 100 werkelijke be- drijfsuren van de afzuigkap.	Leds T2 en T3 continu brandend bij uitgeschakelde afzuigkap.
		Signaleert het alarm verzadiging Koolstof Geurfilter. Het alarm wordt geactiveerd na 200 werkelijke bedrijfsuren van de afzuigkap.	Led T2 en T3 knipperen bij uitgeschakelde af- zuigkap.
T4	Kort	Modus AUTOActiveert/Deactiveert de Automatische bedrijfsmodus.Bij elke druk op een van de andere toetsen wordt de modus AUTO gedeactiveerd.Dankzij de aanwezigheid van de Sensor Luchtkwaliteit is een algo-ritme in staat de snelheden te moduleren op basis van het kwaliteits-niveau van de aangezogen lucht.LET OP: De werking van het algoritme is geoptimaliseerd voor de meest voorkomende soorten kookstijlen. Ongebruikelijke bereidingen kunnen mogelijk leiden tot een niet-geoptimaliseerde reactie.	Continu brandend: modus AUTO geacti-veerd.Uit: modus AUTO tijdelijk gedeactiveerd.
	Lang bij inges-chakelde ver-lichting	Selectie Inductie-/GaskookplaatSelecteert het gebruikte type kookplaat tussen Inductie en Gas.In de fabriek is het type Inductiekookplaat ingesteld.	1 knippering van T1: be-vestiging selectie Induc-tiekookplaat.2 knipperingen van T1: bevestiging selectie Gaskookplaat.
	Lang bij alle be-lastingen (motor en verlichting) uitgeschakeld	Koppeling Verbonden ModusVolg voorafgaand aan de start van de procedure de specifieke aan-wijzingen van de handleidingen van de te koppelen apparaten.Start de procedure voor de koppeling van de afzuigkap met appara-ten die compatibel zijn met de Verbonden Modus (afstandsbedie-ning). Er kan slechts één afstandsbediening gekoppeld worden. Verwijs naar de handleiding van de apparaten voor de erop uit te voeren handelingen.De koppelingsprocedure duurt 2 minuten. Als er binnen deze tijd geen apparaat wordt herkend, controleer dan of de procedure van de te koppelen apparaten werd gestart. Het kan zijn dat de maximale limiet van het aantal te koppelen apparaten is bereikt.	Led T1 en T2 knippe-ren:koppelingsprocedure in uitvoering.Na het slagen van de procedure zullen de leds T1 en T2 geduren-de 2 seconden branden.
T5	Kort De verlichting	wisselt af tussen hoge intensiteit, gemiddelde intensiteit (indien aanwezig), uitgeschakeld.	-
	Lang bij alle be-lastingen (motor en verlichting) uitgeschakeld	Configuratie wifiActiveert/Deactiveert de configuratieprocedure van de wifi.Gebruik voorafgaand aan de start van de procedure de App Fran-ke@Home om u in te schrijven in het systeem IOT Franke. Volg daar-na de aanwijzingen voor het toevoegen van een nieuw apparaat of voor de registratie op uw router thuis.Als de procedure na enkele minuten nog niet is geslaagd, deactiveer de procedure dan door nogmaals lang op de toets te drukken; pro-beer de procedure vervolgens opnieuw. De afzuigkap zal de procedu-re in ieder geval afsluiten als deze niet binnen 15 minuten succesvol wordt afgesloten.	Knipperende leds T4 en T5: configuratieprocedu-re in uitvoering.Na het slagen van de procedure zullen de leds T4 en T5 geduren-de 2 seconden branden.
Aanbevolen methode voor koppeling tussen de apparaten:1 - Verbonden Modus (zie handleiding afstandsbediening)2 - Koppeling Verbonden Modus (zie handleiding afzuigkap)3 - Koppeling Afstandsbediening-Afzuigkap (zie handleiding afstandsbediening)

5. APP FRANKE@HOME

De App Franke@Home is beschikbaar voor iOS- en Android-smartphones. Door middel van de app kunnen alle functies van de afzuigkap op afstand gebruikt worden.

Picto-gram	Functie
	Homepage
	Nieuw apparaat toevoegen
	Gebruikersprofiel beheren
[T5BY]	Verbonden met het wifinetwerk Franke
	Inschakeling/uitschakeling afzuigkap
	Beheer verlichtingssysteem
	Beheer motortoerental
	Functie Intensief
	Functie 24h
	Functie Delay
	Functie Automatisch
	Beheer instellingen App

6. AFSTANDSBEDIENING (OPTIONEEL)

7. VERLICHTING

- Neem voor de vervanging contact op met de technische klantenservice ('Wend u voor de aankoop tot de technische klantenservice').
