KULLANIM KILAVUZU FSAS A90 FRANKE

1. GÜVENLİKLE İLGİLİ BİLGİLER

Kendi güvenliğiniz açısından ve cihazın düzgün çalışması için, kurulum ve devreye alma işlemlerini gerçekleştirmeden önce, lütfen bu kılavuzu dikkatlice okuyunuz. Satış ya da üçüncü şahıslara devir durumunda dahi, işbu tali-matları cihaz ile birlikte bulundurun. Kullanıcıların, cihazın tüm işletim ve güvenlik özelliklerini bilmele-ri önemlidir.

⚠️ Kablo bağlantıları, ehil bir kişi tarafından yapılmalıdır.

• Ürünün yanlış montajı veya kullanımından doğacak olan hasarlardan üretici sorumlu tutulamaz.
• Ocak ile davlumbaz aspiratörü arasındaki minimum güvenlik mesafesi 650 mm'dir (bazı modeller daha düşük bir yükseklikte monte edilebilir, çalışma boyutlarına ve kuru-lumuna ilişkin paragrafa bakın).
• Gazlı ocağın montaj talimatları, yukarıda belirtilenden daha fazla bir mesafe olması gerektiğini belirtiyorsa, bu göz önünde bulundurulmalıdır.

• Sebeke geriliminin, davlumbazın içine uygulanmış olan etiket üzerinde belirtilen gerilime karşılık gelip gelmediğini kontrol edin.

• Bağlantı kesme cihazları, kablolama sistemindeki yönetmeliklere uygun olarak sa-bit sisteme monte edilmelidir.

• 1. Sınıf cihazlar için, ev güç kaynağının düzgün toprak-landığını kontrol edin.
• Davlumbazı, çapı en az 120 mm olan bir boru ile, duman tahliye bacasına bağlayın. Dumanın izlediği güzergah, mümkün olduğunca kısa olmalıdır.
• Hava tahliyesi ile ilgili tüm yönetmeliklere uyulmalıdır.
• Davlumbaz aspiratörünü, (örn; şofben, şömine, vb. gibi) yanıcı duman ihtiva eden kanallara bağlamayın.
• Eğer davlumbaz, elektrikli olmayan cihazlar ile (örneğin gazlı cihazlar) bir kombinas-yon halinde kullanılıyororsa, tahliye gazının geriye doğru akışının önlenebilmesi için, yeter seviyede bir yerel havalandırma sağlanmış olmalıdır. Davlumbazın, elektrik akımı tarafından beslenmeyen cihazlarla kombine bir halde kullanıldığı zaman, ilgili ma-haldeki negatif basınç, dumanın davlumbaz tarafından geriye emilmesini önlemek için, 0,04 mbar'ı aşmamalıdır.
• Hava, gaz yakma cihazlarından veya diğer yakıtlardan çıkan egzoz gazları için kullanılan bir kanaldan tahliye edil-memelidir.

• Besleme kablosu, eğer hasar görmüşse, üretici tarafından ya da bir servis teknisyeni tarafından ikame edilmelidir.

• Fişi, mevcut yürürlükteki mevzuata uygun ve erişilebilir bir prize bağlayın.

• Dumanın tahliyesi için uygulanacak teknik ve emniyet tedbirlerine ilişkin olarak, yerel makamlar tarafından belirlenen kurallara titiz bir şekilde riayet edilmesi önemlidir.

UYARI: Davlumbazı monte etmeden önce, koruyucu filmleri çıkartın.

- Davlumbaz için sadece vida-lar ve uygun tipteki parçalar kullanın.

UYARI: İşbu talimatlara uygun vida ve sabitleyici- lerle monte edilmemesi, e-lektrik şokla sonuçlanabilir.

• Optik aletler ile (dürbün, bü-yüteç, vb.) doğrudan doğruya gözlemlemeyin.
• Davlumbazın altında flambe yemek pişirmeyin: bir yangın oluşmasına neden olabilir.
• Bu cihaz, 8 yaşının altında olmayan çocuklar tarafından ve psikolojik, fiziksel, duyusal yetenekleri sınırlı veya bilgi ve becerileri yetersiz olan kişiler tarafından, cihazın emniyetli bir şekilde nasıl kullanılacağı ve oluşabilecek tehlikeler hakkında dikkatlice denetlenmeleri ve talimatlandırılmaları şartıyla, kullanılabilir. Çocukların cihaz ile oynama-dıklarından emin olun. Kullanıcı tarafından yapılacak temizlik ve bakım işlemleri, denetlenmedikleri sürece, ço-

cuklar tarafından yürütülmemelidir.

• Çocukları, cihaz ile oynamadıklarından emin olarak gözlemleyin.
• Bu ev aleti, psikolojik, fiziksel, duyusal sorunları olan veya tecrübe ve bilgi eksikliği olan kişilerce (çocuklar dahil), güvenliklerinden sorumlu birisi tarafından gözlemlenmedikçe ve talimat verilmedikçe kullanılmamalıdır.

Erişebilen parçalar, pişirme ekipmanlarının kullanılması esnasında çok sıcak bir hal alabilirler.

• Belirtilen zaman periyodundan sonra, filtreleri temizleyin ve/veya ikame edin (yangın tehlikesi). Bakım ve temizlik paragrafına bakın.
• Davlumbaz, gaz veya diğer yakıtları kullanan başka aletlerle birlikte kullanıldığında, oda yeterli derecede havalandırılmalıdır (sadece odaya hava salınımı yapan ev aletlerine uygun değildir).
• Ürün ya da ambalajı üzerinde bulunan sembol, ürünün normal evsel atık olarak atılamayacağını gösterir. İmha edilecek ürün, elektrikli ve elektronik bileşenlerinin geri dönüşümü için, yetkili bir toplama merkezine teslim edilmelidir. Bu ürünün doğru şekilde imha edildiğinden emin olunması, aksi takdirde uygunsuz bir şekilde imhasından kaynaklanabilecek, çevre ve sağlık bakımından,

muhtemel olumsuz sonuçların önlenmesine yardımcı o-lacaktır. Bu ürünün geri dönüşümü hakkında daha detaylı bilgi için, Belediye ile, yerel atık toplama imha servisi ile ya da ürünün satın alındığı mağaza ile irtibata geçiniz.

Uygunluk Beyani

İmalatçı, Kablosuz telsiz özelliğine sahip bu cihazın 2014/53/EU sayılı Direktife uygun olduğunu beyan eder.

CE uygunluk beyanının eksik- siz metnini şu Internet adresin- de ürün koduyla arama yaparak bulabilirsiniz:

https://www.franke.com/

Söz konusu kodu ürünün içinde bulunan etikette bulabilirsiniz.

Frekans bantları	İletilen azami güç
2,4 GHz 100 mW maks.

2. KULLANIM

• Emici davlumbaz, sadece, mutfaktaki kokuları ortadan kaldırmak amacıyla, bir elektrikli ev aleti olarak kullanım için tasarlanmıştır.
• Davlumbazı, tasarlanmış olan amaçlarından farklı bir amaç için asla kullanmayın.
• Çalıştığı esnada, davlumbazın altında asla yüksek alev bırakmayın.
• Alevin yoğunluğunu, kenarları sarma-dığından emin olarak, pişirme kabının alt tarafından doğru yönlendirilecek şekilde ayarlayın.
• Fritözler ve derin kızartma tavaları kullanımları esnasında sürekli olarak takip edilmelidirler: ısınmış yağ alev alabilir.

3. TEMİZLİK VE BAKIM

- Karbon filtreleri ne yıkanabilirler ne de yeniden oluşturulabilirler ve bu sebeple, yaklaşık 4 aylık bir kullanım sonunda ya da daha yoğun kullanımlarda daha sıklıkla değiştirilmeleri gerekmektedir (W).

W

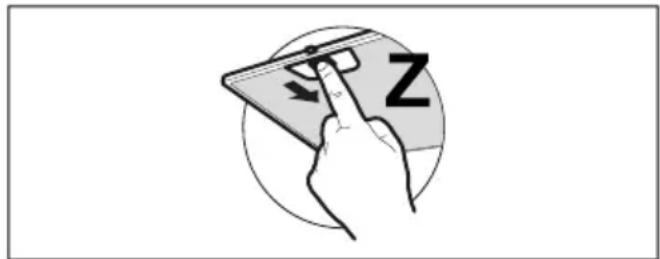

- Yağ filtreleri her 2 aylık kullanımda veya yoğun olarak kullanılıyorlarsa daha sıklıkla temizlenmelidirler ve bulaşık makinesinde yıkanabilirler (Z).

• Nemli bir bez ve hafif bir sıvı deterjan kullanmak suretiyle davlumbazı temizleyin.
• Davlumbazın dış ve iç temizliğinde alkol ve silikon içeren ürünleri kullanmayın.

Ürün veya parçalarından biri paslanmaz çeliktense, temizlik için aşındırıcı olma-

yan özel ürünler kullanın ve temizlik sırasında perdahlama hatlarını takip edin.

4. KOMUTLAR

Tuş Tuş	şa basis şekli	Fonksiyonu Led
T1	Kısa süreli Motoru	birinci hız seviyesinde açar/kapatır. Sabit yanar
	Tüm yükler (motor ve ışıklar) kapalıyken uzun süreli	Bağlı Modda Bağlantının KesilmesiDaha önce Bağlı Modla Eşleştirme tüm uyumlu Bağlı Mod aygıtlarını iptal etme prosedürü başlatılır.	Prosedür başarıyla tamamlandığında T1 ve T2 led lambaları 5 kez yanıp söner.
T2	Kısa süreli Motoru	ikinci hız seviyesinde açar/kapatır. Sabit yanar
	Işıklar açıkken uzun süreli	Aktif Karbon Filtre alarmını etkinleştirir/devre dışı bırakır.	Tüm led lambalar 2 kez yanıp söner:Alarm etkinleştirilir.Tüm led lambalar 1 kez yanıp söner:Alarm devre dışı bırakılır.
	Tüm yükler (motor ve ışıklar) kapalıyken uzun süreli	Wi-Fi BağlantısıWi-Fi Bağlantısı fonksiyonunu etkinleştirir/devre dışı bırakır.Not: Kullanıcı Wi-Fi yapılandırma prosedürünü talep ettiğinde Wi-Fi fonksiyonu otomatik olarak etkinleştirilir.	T5 Led Lambası Yanıp Söner:Ev ağına bağlantı yapıliyor.T5 Led Lambası Sabit Yanar:Wi-Fi bağlantısı etkinleştirildi.
T3	Kısa süreli Motoru	üçüncü hız seviyesinde açar. Sabit yanar
	Işıklar veya motor açıklken uzun süreli	Motoru Yoğun hız seviyesinde açar.Bu hız 6 dakika zaman ayarlıdır. Süre dolduğunda, sistem otomatik o-larak daha önce seçili olan hıza döner. Motor kapalıyken etkinleştirilir-se, süre dolduğunda KAPALI moduna geçiş yapar.	Yanıp söner
	Tüm yükler (motor ve ışıklar) kapalıyken uzun süreli	Filtre doygunluk alarmının sıfırlama işlemini yapar.	Tüm led lambalar 3 kez yanıp söner.
		Yağ Tutucu Metal Filtre doygunluk alarmını ve bunların yıkanmaları gerektiğini bildirir. Davlumbaz 100 saat çalıştıktan sonra bu alarm devreye girer.	T2 ve T3 led lambaları davlumbaz kapalıyken sabit yanar.
		Aktif Karbon Koku Giderici Filtre doygunluk alarmını bildirir. Davlumbaz 200 saat çalıştıktan sonra bu alarm devreye girer.	T2 ve T3 led lambaları davlumbaz kapalıyken yanıp söner.
T4	Kısa süreli	OTOMATİK ModOtomatik çalışma modunu etkinleştirir/devre dışı bırakır.Diğer tuşlara her basıldığında OTOMATİK mod devre dışı kalır.Hava Kalitesi Sensörü sayesinde çekilen hava kalitesinin seviyesine göre bir algoritmayla hızlar değiştirilebilmektedir.DİKKAT: Algoritmanın çalışması en yaygın mutfak tiplerine göre optimize edilmiştir. Yaygın ölmayan hazırlıklar optimize edilmemiş bir tepki ortaya çıkarabilir.	Sabit yanar:OTOMATİK mod etkin.Söner:OTOMATİK mod geçici olarak devre dışı.
	Işıklar açıklken uzun süreli	İndüksiyon/Gaz Ocağı SeçimiKullanılan ocak türünü İndüksiyon veya Gaz olarak seçer.Fabrika ayarı olarak İndüksiyon Ocağı türü seçilmiştir.	T1 lambası 1 kez yanıp söner: İndüksiyonlu Ö- cak seçim onayı.T1 lambası 2 kez yanıp söner: Gaz Ocağı seçim onayı.
	Tüm yükler (motor ve ışıklar) kapalıyken uzun süreli	Bağlı Modda EşleştirmeBu prosedürü başlatmadan önce bağlantı yapılacak aygıtların kılavuz- larındaki özel talimatları uygulayın.Davlumbazı Bağlı Modla uyumlu aygıtlarla (uzaktan kumanda) eşleştirme prosedürü başlatılır. Yalnızca bir uzaktan kumandayla eşleştirme yapılabilir. Bunlarla ilgili yapılması gereken işlemler için aygıtların kılavuzlarına başvurun.Eşleştirme prosedürü 2 dakika zaman alır. Bu süre zarfında hiçbir aygıt algılanmazsa, bağlanacak aygıtlarda prosedürü daha önce başlat-tığınızdan emin olun. Eşleştirilebilecek maksimum aygıt sayısına ulaş-miş olabilirsiniz.	T1 ve T2 led lambaları yanıp söner:Eşleştirme prosedürü uygulanıyor.Prosedür başarıyla ta-mamlandığında, T1 ve T2 led lambaları 2 sani-ye süresince yanar.
T5	Kısa süreli ışıklar	yüksek şiddet, orta şiddet (varsa) ve kapalı arasında değişir. -
	Tüm yükler (motor ve ışıklar) kapalıyken uzun süreli	Wi-Fi YapılandırmaWi-Fi yapılandırma prosedürünü etkinleştirir/etkinliğini kaldırır.Bu prosedürü başlatmadan önce Franke IOT sistemine kayıt yapmak için Franke@Home Uygulamasını kullanın. Ardından yeni aygıt ekle-me ve evdeki ağ yönlendirme cihazına bağlantı talimatlarını izleyin.Birkaç dakika geçmesine rağmen prosedür başarıyla sonuçlanmazsa, tekrar denemeden önce tuşa yeniden uzun süreli basarak işlemi dev-re dışı bırakın. 15 dakika içinde başarıyla sonuçlanmazsa, davlumbaz her koşulda bu prosedürden çıkar.	T4 ve T5 lambaları ya-nıp söner: Yapılandırma prosedürü uygulanıyor.Prosedür başarıyla ta-mamlandığında, T4 ve T5 led lambaları 2 sani-ye süresince yanar.
Aygıtlar arasında tavsiye edilen bağlantı sırası:1 - Bağlı Mod (Uzaktan kumanda kılavuzuna bakın)2 - Bağlı Modda Eşleştirme (Uzaktan kumanda kılavuzuna bakın)3 - Uzaktan Kumanda-Davlumbaz bağlantısı (Uzaktan kumanda kılavuzuna bakın)

5. FRANKE@HOME UYGULAMASI

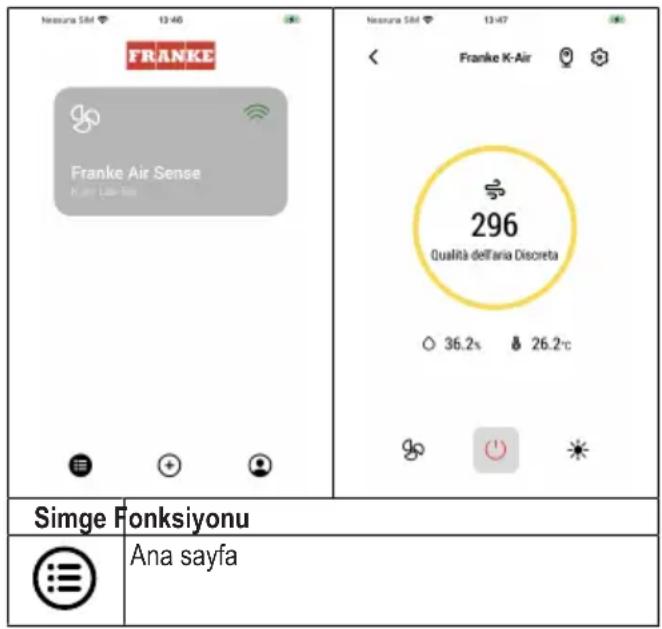

Franke@Home Uygulaması iOS ve Android akıllı telefonlarda mevcuttur ve uzaktan etkileşimle davlumbazın tüm işlevlerine erişmenize olanak tanır.

Nesura S&M 13:46 FRANKE Franke Air Sense K Air Lab-See 296 Qualità dell'aria Discreta 36.2% & 26.2°C Simge Fonksiyonu Ana sayfa

	Yeni aygıt ekle
	Kullanıcı profili yönetimi
	Franke Wi-Fi ağına bağlı
	Davlumbazın kapatılması/açılması
	Aydınlatma tesisatı yönetimi
	Motor hızı yönetimi
	Yoğun Fonksiyonu
	24 Saat Fonksiyonu
	Gecikme Fonksiyonu
	Otomatik Fonksiyonu
[wxxc]	Uygulama ayarları yönetimi

6. KUMANDA (OPSİYONEL)

7. IŞIKLANDIRMA

- Değiştirme için Teknik Destek'e başvurun ("Satın alma için teknik destek ile iletişime geçin").
