Produkttype	Avtrekkshette
Merke	Franke
Modell	FSAS A90
Bruk	Hjemmebruk
Kontrolltype	Berøring (taster)
Antall motorhastigheter	4 (1, 2, 3, Intensiv)
Automatisk modus	Ja, med luftkvalitetssensor
Belysning	LED (høy og middels intensitet)
Tilkobling	Wi-Fi (Franke@Home) og tilkoblet modus (valgfri fjernkontroll)
Filtermetningsalarm	Ja (metallfiltre: 100t, kullfilter: 200t)
Rengjøring av fettfiltre	Kan vaskes i oppvaskmaskin, hver 2. måned
Skifte kullfilter	Hver 4. måned, kan ikke vaskes
Minste sikkerhetsavstand (koketopp)	650 mm
Avtrekksrørets diameter	120 mm minimum
Strømforsyning	230 V ~ 50 Hz
Elektrisk klasse	I (jordet)
Sertifiseringer	Direktiv 2014/53/EU (radio)
App-kompatibilitet	Franke@Home (iOS/Android)
Tidsinnstilt intensiv funksjon	Ja (6 minutter)
24h-funksjon	Ja
Forsinkelsesfunksjon (Delay)	Ja

Ofte stilte spørsmål - FSAS A90 FRANKE

Hva er minste avstand mellom avtrekkshetten og koketoppen?

Minste sikkerhetsavstand mellom koketoppen og hetten er 650 mm. Hvis koketoppens instruksjoner angir en større avstand, vennligst ta hensyn til det.

Hvordan rengjøre fettfiltrene?

Fettfiltrene må rengjøres hver 2. måned (eller oftere ved intensiv bruk). De kan vaskes i oppvaskmaskin. Bruk et nøytralt vaskemiddel.

Når skal kullfilteret skiftes?

Aktivt kullfilter må skiftes omtrent hver 4. måned (eller oftere ved intensiv bruk). Det kan ikke vaskes eller regenereres.

Hvordan tilbakestille filteralarmen?

For å tilbakestille filtermetningsalarmen, trykk lenge på T3-knappen med alle laster avslått (motor og lys). LED-ene blinker for å bekrefte tilbakestillingen.

Hvordan aktivere Wi-Fi og koble hetten til Franke@Home-appen?

Trykk lenge på T5-knappen med alle laster avslått for å starte Wi-Fi-konfigurasjonsprosessen. Før dette, bruk Franke@Home-appen til å registrere hetten i IoT-systemet og følg instruksjonene for å legge til en ny enhet.

Hva gjør jeg hvis hetten ikke slår seg på?

Kontroller først strømforsyningen og sikringen. Forsikre deg om at stikkontakten fungerer. Hvis strømledningen er skadet, få den erstattet av produsenten eller en autorisert tekniker.

Kan jeg bruke hetten med en gasskomfyr?

Ja, hetten kan brukes med gasskomfyr. Sørg for å overholde minsteavstanden på 650 mm og sørge for tilstrekkelig ventilasjon. Hetten har en innstilling for valg av platetype (Induksjon/Gass) tilgjengelig ved å trykke lenge på T4 med lyset på.

Hvordan aktivere intensiv hastighet?

Trykk lenge på T3-knappen når lyset eller motoren er på for å aktivere intensiv hastighet. Den er aktiv i 6 minutter før den automatisk går tilbake til forrige hastighet.

Kan LED-belysningen skiftes?

LED-belysningen er integrert. Ved feil, kontakt kundeservice. Bytte må utføres av en kompetent tekniker.

Hvordan bruke Franke@Home-appen?

Last ned Franke@Home-appen på smarttelefonen din (iOS/Android). Etter å ha konfigurert Wi-Fi på hetten, kan du fjernstyre funksjonene: av/på, motorhastighet, belysning, intensiv funksjon, 24h, forsinkelse og automatisk modus.

BRUKSANVISNING FSAS A90 FRANKE

ADVARSEL: Fjern be- skyttelsesfilmen, før em- hætten installeres.

Overensstemmelseserklæring

For din egen sikkerhet og en riktig funksjon av apparatet, må du lese denne veiledningen nøye før apparatet installeres og tas i bruk. Veiledningen skal alltid følge med apparatet, også hvis det overdras til tredjeperson. Det er viktig at brukerne kjenner til alle apparatets drifts- og sikkerhetsegenskaper.

⚠️ Tilkoblingen av kablene må utføres av en kvalifisert tekniker.

• Produsenten er ikke ansvarlig for eventuelle skader som skyldes feil installasjon eller bruk.
• Minste sikkerhetsavstand mellom platetopp og kjøkken-vifte er 650 mm (noen modeller kan monteres ved lavere høyde; se avsnittet om arbeidsmål og installasjon).
• Hvis installasjonsinstruksjonene for gassplatetoppen spesifiserer en større avstand enn angitt ovenfor, må du overholde dette.
• Kontroller at nettspenningen stemmer med spenningen oppgitt på merkeplaten på innsiden av kjøkkenviften.

• Det er nødvendig å installere hovedbrytere i det faste elektriske systemet i samsvar med forskriftene om kabel-systemer.

• For apparat i klasse I, kontroller at hjemmets strømnett er jordet.

• Koble kjøkkenviften til røkrøret med et rør med en diameter på min. 120 mm. Røret må være så kort som mulig.
• Følg alle bestemmelsene for luftutløp.
• Ikke koble kjøkkenviften til røkkanaler for utslipp av forbrenningsrøk (f.eks. fra kjeler, peiser, osv.).
• Hvis kjøkkenviften brukes sammen med apparater som ikke bruker strøm (f.eks. gas-sapparater), må det garante-res en god ventilasjon i rom-met for å unngå retur av forbrenningsgassen. Når kjøk-kenviften brukes sammen med apparater som ikke bru- ker strøm, må ikke det negati- ve trykket i rommet overstige 0,04 mbar for å unngå en retur av røkene.
• Luften må ikke føres ut gjennom en røkkanal som brukes for røkutslipp fra apparater som fungerer med gass eller andre forbrenningsstoffer.
• Hvis nettkabelen skades, må den skiftes ut av produsenten eller servicesenteret.
• Sett støpslet inn i en lett til-gjengelig stikkontakt som er i samsvar med gjeldende bestemmelser.
• Følg nøye forskriftene fra de lokale myndighetene vedrørende tekniske og sikkerhetsmessige tiltak for røkutslipp.

ADVARSEL: Fjern be- skyttelsesfilmene før kjøk- kenviften installeres.

• Bruk kun skruer og beslag som passer til kjøkkenviften.
  ⚠️ ADVARSEL: Manglende installasjon av skruer eller beslag i samsvar med disse instruksjonene kan medføre risiko for el-sjokk.
• Ikke se mot lyset med optiske instrumenter (kikkert, forstørrelsesglass, osv.).
• Ikke flambér under kjøkken-viften, fordi en brann kan utvikles.
• Barn (over 8 år) eller personer med nedsatte fysiske, sensoriske eller psykiske evner, eller personer uten erfaring og kunnskap må kun bruke apparatet dersom de får tilsyn eller opplæring i en sikker bruk av apparatet og farene knyttet til bruken. Ikke la barn leke med apparatet. Rengjøring og vedlikehold må ikke utføres av barn med mindre de er under tilsyn.
  • Pass på at barn ikke leker med apparatet.
• Dette apparatet er ikke egnet til bruk av personer (inkl. barn) med nedsatte fysiske, sensoriske eller psykiske evner, eller personer uten erfaring og kunnskap i bruk av apparatet med mindre de er overvåket og opplært.

• Rengjør og/eller skift ut filtrene etter oppgitt intervall (brannfare). Se avsnittet Vedlikehold og rengjøring.
• Det må være en god utlufting i rommet når kjøkkenviften brukes samtidig med apparater som fungerer med gass eller andre forbrenningsstoffer (gjelder ikke apparater som kun fører luften ut i lokalet).
• Symbolet på apparatet eller emballasjen angir at apparatet ikke skal kastes sammen med husholdningsavfallet. Apparatet må leveres til et innsamlingsanlegg for materialgjenvinning av elektriske og elektroniske de- ler. En riktig sluttbehandling av produktet bidrar til å redu- sere eventuelle negative mil- jø- og helsevirkninger som el- lers kan oppstå ved en feil sluttbehandling. For mer informasjon om materialgjenvinning av dette apparatet, kontakt kommunen, renova- sjonsselskapet eller forhand- leren hvor apparatet ble kjøpt.

Samsvarserklæring

Den fulle teksten til Eu-sam-svarserklæringen er tilgjengelig

på følgende nettside ved å fore- ta et søk etter produktkode:

https://www.franke.com/

• Kjøkkenviften er kun utviklet til husholdningsbruk for å fjerne matos fra kjøkkenet.
• Bruk aldri kjøkkenviften til annet formål enn tiltenkt bruk.
• Pass på at det aldri er høyre flammer under kjøkkenviften när den er i bruk.
• Reguler flammestyrken slik at flammen kun dekker grytebunnen, og ikke stikker utover kantene.
  • Vær alltid veldig oppmerksom ved frityrsteking, fordi den varme oljen kan ta fyr.

3. RENGJ∅RING OG VEDLIKEHOLD

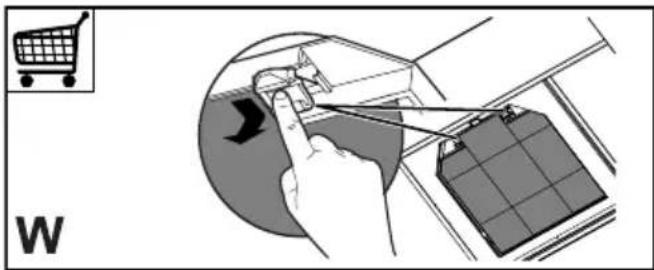

1. fjerde måned, eller oftere ved hyppig bruk (W).

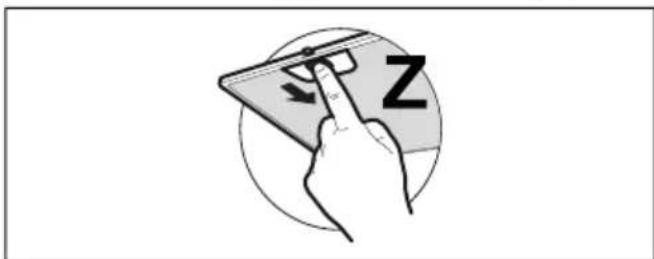

- Fettfiltrene må rengjøres hver 2. måned eller oftere ved hyppig bruk. De kan vaskes i oppvaskmaskin (Z).

• Bruk kun en fuktig klut og et mildt flytende rengjøringsmiddel til ren-gjøringen av kjøkkenviften.
• For innvendig og utvendig rengjøring av hetten bør man unngå alkohol- og silikonbaserte produkter.

Hvis produktet eller en av dets deler er i rustfritt stål må det brukes spesifikke rengjøringsprodukter som ikke er sli-pende og følge stålretningen under ren-gjøring.

4. KOMMANDOER

			[584D]
		T1	T2	T3	T4
Tast	Tastetrykk	Funksjon				Led
T1	Kort	Slår av/på motoren ved første hastighet.				Tent
	Langt med alle laster avslått (motor og lys)	Deaktivere parkoblingsfunksjonKobler fra alle enheter som allerede er blitt tilknyttet ved hjelp av prosedyren Aktivere parkoblingsfunksjon.				Hvis prosedyren er vellykket vil alle led-lampe-ne T1 og T2 blinke 5 ganger.

Tast	Tastetrykk	Funksjon	Led
T1	Kort	Slår av/på motoren ved første hastighet.	Tent
	Langt med alle laster avslått (motor og lys)	Deaktivere parkoblingsfunksjonKobler fra alle enheter som allerede er blitt tilknyttet ved hjelp av prosedyren Aktivere parkoblingsfunksjon.	Hvis prosedyren er vellykket vil alle led-lampene T1 og T2 blinke 5 ganger.
T2	Kort Slår motoren	av/på ved andre hastighet. Tent
	Langt trykk med lampe tent	Aktiverer/Deaktiverer alarm i filtre med aktivt karbon.	Alle led-lamper blinker 2 ganger:alarm aktiv.Alle led-lamper blinker 1 gang:alarm deaktivert.
	Langt med alle laster avslått (motor og lys)	Wi-Fi forbindelseAktiverer/deaktiverer Wi-Fi funksjonen.Merk: Wi-Fi funksjonen aktiveres når brukeren starter prosedyren for konfigurasjon av Wi-Fi forbindelsen.	Led-lampe T5 blinker:tilkobling til hjemmenett-verk pågår.Led-lampe T5 tent:Wi-Fi forbindelse akti-vert.
T3	Kort Slår på motoren	en i tredje hastighet. Tent
	Langt trykk med lampe eller motor påslått	Slår på motoren i Intensiv hastighet.Denne hastigheten er tidsstyrt til 6 minutter. Når tiden utløper vil systemet automatisk gå tilbake til den tidligere valgte hastigheten.Hvis aktivert med motor avslått vil den gå til AV-modus når tiden løper ut.	Blinkende
	Langt med alle laster avslått (motor og lys)	Det utføres tilbakestilling av alarm for filtermetning.	Alle led-lamper blinker 3 ganger.
		Varsler om alarm for metning av metalliske fettfiltre og behovet for å rengjøre disse. Alarmen i ventilatoren vil aktiveres etter 100 effekti-ve driftstimer.	Led-lampene T2 og T3 er tent når ventilator er avslått.
		Varsler om alarm for metning av luktfilter med aktivt karbon. Alar-men i ventilatoren vil aktiveres etter 200 effektive driftstimer.	Led-lampene T2 og T3 blinker når ventilator er avslått.
T4	Kort	AUTO-modusAktiverer/deaktiverer Automatisk funksjon.Hvis man trykker på en hvilken som helst annen knapp vil AUTO de-aktiveres.Takket være Luftkvalitetssensoren er en algoritme i stand til å mo- dulere hastigheten avhengig av kvaliteten på luften som trekkes inn.OBS! Funksjonen til algoritmen er optimalisert for de vanligste typer mattilberedning. Mindre vanlige tilberedninger vil kunne medføre avvi-kende resultater.	Tent:AUTO-modus aktivert.Slukket:AUTO-modus midlerti-dig deaktivert.
	Langt trykk med lampe tent	Valg av platetopp Induksjon/GassVelg type platetopp som skal brukes mellom Induksjon og Gass.Fabrikkinnstilt til Induksjonstopp.	1 blink led-lampe T1:bekrefter Induksjons-topp.2 blink led-lampe T1:bekrefter Gasstopp.
	Langt med alle laster avslått (motor og lys)	Aktivere parkoblingsfunksjonFør prosedyren startes opp må man følge anvisningene som er gjen-gitt i enhetene som skal parkobles.Tilknytningsprosedyre for ventilator og enheter som er kompatible med parkoblingsfunksjon (fjernkontroll) startes. Kun en enkelt fjern-kontroll kan tilknyttes. Det henvises til håndboken til den aktuelle en-heten for operasjoner som må utføres på disse.Parkoblingsprosedyren varer i 2 minutter. Hvis ingen enheter gjen-kjennes i løpet av denne tiden må man kontrollere hvorvidt parkob-lingsprosedyren er blitt startet opp. Det er mulig at maksimalt antall til-knyttede enheter er nadd.	Led-lampe T1 og T2 blinker:Parkoblingsprosedyre pågår.Hvis prosedyren er vel-lykket vil led-lampene T1 og T2 tennes i 2 sekunder.
T5	Kort Lampene vek	sler mellom høy og middels intensitet (på utvalgte modeller) og slukket.	-
	Langt med alle laster avslått (motor og lys)	Konfigurasjon av Wi-FiAktiverer/deaktiverer prosedyre for konfigurasjon av Wi-Fi.Før man starter opp prosedyren må man bruke App Franke@Home for å foreta registrering på systemet IOT Franke. Følg deretter anvisningene for å legge til en ny enhet og foreta registrering i hjemmenettverk.Hvis prosedyren ikke er vellykket etter noen minutter, må den deaktiveres ved å holde inne tasten på nytt før man forsøker igjen. Ventilatoren forlater prosedyren hvis den ikke fullføres innen 15 minutter.	Led-lampene T4 og T5 blinker: konfigurasjons-prosedyre pågår.Hvis prosedyren er vellykket vil led-lampene T4 og T5 tennes i 2 sekunder.
Anbefalt sekvens for parkobling mellom enheter:1 - Koblingsfunksjon (se håndboken til fjernkontrollen)2 - Aktivere parkoblingsfunksjon (se håndboken til ventilatoren)3 - Parkobling Fjernkontroll-Ventilator (se håndboken til fjernkontrollen)

5. APP FRANKE@HOME

Appen Franke@Home er tilgjengelig for smarttelefoner med iOS og Android og gjør det mulig å få tilgang til funksjonene til ventilatoren via fjernkontroll.

Ikon Funksjon
	Home page
	Legg til ny enhet
	Händtere brukerprofil
	Tilkoblet til Wi-Fi Franke nett
	Slå av/på ventilator
	Händtere lysanlegg
	Händtere motorhastighet
	Intensiv funksjon

	Funksjon 24h
	Delay-funksjon
	Automatisk funksjon
	Håndtere App-innstillinger

6. FJERNKONTROLL (EKSTRAUTSTYR)

7. BELYSNING

- Kontakt kundeservice for utskifting ("Kontakt et autorisert servicesenter for kjøp").
