FSAS A90 - Virtuvės gartraukis FRANKE - Nemokama naudojimo instrukcija
Raskite įrenginio instrukciją nemokamai FSAS A90 FRANKE PDF formatu.
| Produkto tipas | Gartraukis |
| Prekės ženklas | Franke |
| Modelis | FSAS A90 |
| Naudojimas | Buitinis |
| Valdymo tipas | Liečiamasis (mygtukai) |
| Variklio greičių skaičius | 4 (1, 2, 3, Intensyvus) |
| Automatinis režimas | Taip, su oro kokybės jutikliu |
| Apšvietimas | LED (didelis ir vidutinis intensyvumas) |
| Ryšys | Wi-Fi (Franke@Home) ir prijungtas režimas (neprivalomas nuotolinis valdymas) |
| Filtrų prisotinimo signalas | Taip (metaliniai filtrai: 100h, anglies filtrai: 200h) |
| Riebalų filtrų valymas | Plaunami indaplovėje, kas 2 mėnesius |
| Anglies filtro keitimas | Kas 4 mėnesius, neplaunamas |
| Minimalus saugus atstumas (viryklė) | 650 mm |
| Išmetimo kanalo skersmuo | 120 mm minimumas |
| Maitinimas | 230 V ~ 50 Hz |
| Elektrinė klasė | I (įžeminimas) |
| Sertifikatai | Direktyva 2014/53/ES (radijas) |
| Programėlės suderinamumas | Franke@Home (iOS/Android) |
| Laikina intensyvi funkcija | Taip (6 minutės) |
| 24h funkcija | Taip |
| Uždelsimo funkcija (Delay) | Taip |
Dažnai užduodami klausimai - FSAS A90 FRANKE
Naudotojų klausimai apie FSAS A90 FRANKE
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Virtuvės gartraukis PDF formatu nemokamai! Raskite savo instrukciją FSAS A90 - FRANKE ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. FSAS A90 prekės ženklo FRANKE.
NAUDOJIMO INSTRUKCIJA FSAS A90 FRANKE
Kad būtumėte saugus ir būtų užtikrintas tinkamas įrenginio veikimas, prieš montavimą ir naudojimą atidžiai perskaitykite šį vadovą. Laikykite šias instrukcijas su įrenginiu, net jei jis parduodamas arba perduodamas trečiosioms šalims. Svarbu, kad naudotojai žinotų visus įrenginio veikimo ir saugumo techninius duomenis.
⚠️ Laidus sujungti privalo ap-mokytas technikas.
• Gamintojas nebus laikomas atsakingas dėl sužalojimų ar žalos, kuri buvo padaryta dėl netinkamo montavimo arba naudojimo.
- Minimalus saugus atstumas tarp duju degiklio viršaus ir gartraukio gaubto yra 650 mm (kai kuriems modeliams gali būti sumontuotas žemesniame aukštyje, žr. darbinių gabaritų ir montavimo paragrafus).
- Jei dujinio degiklio montavimo instrukcijose nurodyta, kad atstumas turi būti dides-nis, negu nurodyta anksčiau, į tai turi būti atsižvelgta.
- Patikrinkite, ar elektros tinklo pajėgumai atitinka duomenis, nurodytus duomenų plokšte-lėje, tvirtinamoje gartraukio viduje.
- Automatiniai išjungikliai sistemoje turi būti montuojami
pagal elektros laidų įrengimo taisykles.
- I klasės įrenginiai: patikrinkite, ar tiekiant elektrą buitiniam vartotojui garantuojamas pakankamas jžeminimas.
- Prijunkite gartraukį prie dūm-traukio naudodami vamzdį, kurio minimalus skersmuo yra 120 mm. Išmetamos medžiagos turi būti šalinamos kuo trumpesniu atstumu.
- Reikia laikytis visų ventiliavimo angoms keliamų reikalavimų.
- Gartraukio vamzdžių nejunkite prie dūmtraukių, per kuriuos šalinami degimo metu susidarę dūmai (pvz., boilerių, kaminų ir t. t.).
- Jei gartraukis naudojamas kartu su neelektriniais jrenginiais (pvz., dujiniais jrenginiais), būtina užtikrinti pakan-kamą oro ventiliaciją, kad bū-tų apsisaugota nuo atgal sugrįžtančio išmetamų dujų srauto. Jei virtuvės gartraukis yra naudojamas kartu su jrenginiais, kurie nėra varomi elektra, neigiamas slėgis patalpoje neturi viršyti 0,04 mbar, kad gartraukis garų ir dūmų nestumtų atgal į patal-pą.
- Oras neturi būti šalinamas per dūmtraukį, kuris taip pat naudojamas išmetamosioms medžiagoms, atsiradusioms įrenginiuose deginant dujas ar kitą kura, šalinti.
- Jei elektros laidas pažeidžia-mas, jì turi pakeisti gaminto-
jas arba kvalifikuotas specialistas.
- Ikiškite kištuką i lizda, atitinkanti esamus reikalavimus, esanti lengvai prieinamoje vietoje.
- Privaloma atidžiai laikytis vietos valdžios instituciju nustatytu taisykliu dėl dūmu šalini-mo techniniu ir saugos priemoniu.
DĖMESIO: prieš montuodami gartraukį nuimkite apsaugines plėveles.
- Naudokite tokius sraigtus ir montavimo detales, kurios yra tinkamos gartraukiui.
DĖMESIO: jei montuojant sraigtus ar tvirtinimo deta- les nebus laikomasi šioje instrukcijoje nurodytų rei- kalavimų, gali iškilti elek- tros smūgio pavojus.
- Nežiūrėkite į šviesos šaltinius per optinius prietaisus (žiūronus, didinamuosius stiklus ir t. t.).
- Po trauktuvu neruoškite pa-tiekalų, kuriuos reikia užpilti spiritiniu gėrimu ir padegti, nės kyla gaisro pavojus.
- Šį įrenginį gali naudoti vyresni kaip 8 metų vaikai ir asmenys su ribotomis psichinėmis, fizinėmis ir jutiminėmis galimybėmis ar turintys nepakanka-mai patirties ir žinių, su sąly-ga, kad jie bus atidžiai prižiūri-mi ir jiems bus paaiškinta, kaip įrenginį saugiai naudoti ir kokį pavojų jis kelia. Pasirū-pinkite, kad vaikams nebūtų leidžiama žaisti su šiuo įrengi-
niu. Naudotojo atliekamus valymo ir priežiūros darbus neleidžiama atlikti vaikams, išskyrus atvejus, kai jie gali atlikti tokius darbus prižiūrimi.
- Prižiūrėkite vaikus, kad jie nežaistų su įrenginiu.
- Šio įrenginio negali naudoti asmenys (įskaitant vaikus) su ribotomis psichinėmis, fizinė-mis ir jutiminėmis galimybė-mis ar turintys nepakankamai patirties ir žinių, išskyrus atvejus, jei jie yra prižiūrimi ir apmokyti atlikti tokius darbus.
Jei viryklės naudojamos, rankomis liečiamos dalys gali būti karštos
- Išvalykite ir / ar pakeiskite filtrus po nurodyto laiko (gaisro pavojus). Žiūrėkite paragrafą „Priežiūra ir valymas“.
- Kai gartraukis yra tuo pačiu metu naudojamas su jrenginiais (netaikoma jrenginiams, kurie tik šalina orą i patalpa), naudojančiais dujas ir kitas kuro rūšis, patalpa turi būti tinkamai vėdinama.
- Ant gaminio 📄ar jo pakuotės esantis simbolis nurodo, kad šis gaminys negali būti šalina-mas su įpraştomis buitinėmis atliekomis. Sis gaminys turi būti utilizuojamas specialia-me elektriniams ir elektroni-niams gaminiams skirtame perdirbimo centre. Pasirūpin-dami tinkamu gaminio utilizavimų, padėsite apsaugoti supančią aplinką ir sveikatą nuo galimų neigiamų pasekmių, kurios gali atsirasti dėl netin-
kamo utilizavimo. Norėdami gauti daugiau informacijos apie šio gaminio perdirbimą, kreipkitės į vietos municipalines institucijas, vietos atlieku tvarkymo tarnybas arba į parduotuvę, kurioje gaminį įsigijote.
Atitikties deklaracija
Gamintojas patvirtina, kad šis prietaisas su nuotoline funkcija atitinka direktyvą 2014/53/ES.
Visas ES atitikties deklaracijos tekstas yra pateikiamas sekan-čiu interneto adresu, atliekant paiešką pagal gaminio kodą:
https://www.franke.com/
Ši kodą galima rasti gaminio vi- duje pritvirtintoje etiketėje.
| Dažnio juostos | Maksimali perduo-dama galia |
| 2,4 GHz M | aks. 100 mW |
2. NAUDOJIMAS
- Ištraukiantis gartraukis yra skirtas išimtinai naudoti buityje šalinant virtu-vės kvapus.
- Niekada nenaudokite gartraukio ki- tiems tikslams, išskyrus tuos, kuriems jis skirtas.
- Kai prietaisas dirba, po juo niekada nepalikite didelès ugnies liepsnos.
- Sureguliuokite liepsnos intensyvumą, kad ji būtų nukreipta į keptuvės apačią ir neapimtų jos šonų.
- Naudojamos gruzdintuvės turi būti nuolat prižiūrimos: per karštas aliejus gali užsidegti.
3. VALYMAS IR PRIEŽIŪRA
- Aktyvintos anglies filtro negalima plauti arba atnaujinti, jis turi būti keičiamas apytiksliai kas 4 mėnesiai arba dažniau, jei gartraukis naudojamas ypač intensyviai (W).

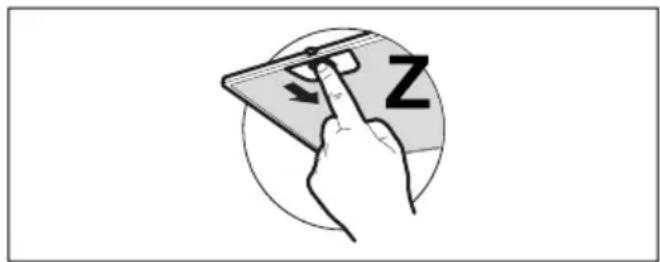

- Riebalų filtrai turi būti valomi kas 2 naudojimo mėnesius ar dažniau, jei gartraukis naudojamas ypač intensy-viai. Filtrai gali būti plaunami indų plautuvėje (Ž).
- Gartraukj valykite dręgnu skudurėliu, naudodami neutralų skystą ploviklj.
- Gartraukio išorei ir vidui valyti nenaudokite alkoholinių arba silikoninių produktų.
Jei produktas arba viena iš jo dalių yra iš valydami vadovaukitės satino apdailos nerūdijančio plieno, valymui naudokite linijomis. specialius nebraižančius produktus ir
- VALDIKLIAI
 | [2X2T] |  |  |  | ||
 |  |  | [1088] | [27D8] | ||
| T3 | ||||||
| Mygtu kas | Klavišo paspaudima s | Funkcija Šviesos diodas | ||||
| T1 | Trumpas ljungia / | išjungia variklj veikti pirmu greičiu. Dega nuolat | ||||
| Ilgas, kai visos apkrovos (vari-klis ir lempos) iš-jungtos | Susieto režimo atjungimasPaleidžiama visų prieš tai naudojantis susieto režimo prijungimo funk-cija susietų suderinamų prietaisų atšaukimo procedūra. | Sėkmingai baigus pro-cedūra, šviesos diodai T1 ir T2 sumirksi 5 kar-tus. | ||||
| T2 | Trumpas ljungia / | išjungia variklj antru greičiu. Dega nuolat | ||||
| Ilgas degant lem-putei | Suaktyvina / išjungia aktyviosios anglies filtrų pavjoaus signalą. | Visi šviesos diodai su-mirksi 2 kartus:pavojaus signalas suak-tyvintas.Visi šviesos diodai mirk-si 1 kartą:pavojaus signalas iš-jungtas. | ||||
| Ilgas, kai visos apkrovos (vari-klis ir lempos) iš-jungtos | Wi-Fi ryšysSuaktyvina / išjungia Wi-Fi ryšio funkcijąPastaba: Wi-Fi funkcija automatiškai suaktyvinama tuomet, kai nau-dotojas pateikia Wi-Fi konfigūracijos procedūros užklausą. | Šviesos diodas T5 mirk-si:vyksta prisijungimas prie namų tinklo.Šviesos diodas T5 dega nuolat:Wi-Fi ryšys suaktyvin-tas. | ||||
| T3 | Trumpas ljungia v | ariklj veikti trečiu greičiu. Dega nuolat | ||||
| Ilgas su veikian-čia šviesa ir vari-kliu | Ijungia variklj veikti Intensyviu greičiu.Sis greitis išlieka 6 minutes. Pasibaigus laikui, sistema automatiškai grižta prie ankstesnio pasirinkto greičio. Jei suaktyvinta tuomet, kai variklis išjungtas, pasibaigus laikui, pereinama prie režimo ISJUNG-TA. | Mirksi | ||||
| Ilgas, kai visos apkrovos (vari-klis ir lempos) iš-jungtos | Atliekamas filtrų prisotinimo pavjoaus signalo atstatymas. | Visi šviesos diodai su-mirksi 3 kartus. | ||||
| Praneša apie metalinių riebalų filtrų prisotinimo pavjoaus signalą ir poreiki įuos išplauti. Pavojaus signalas pradeda veikti po 100 realių gartraukio veikimo valandų. | Kai gartraukis išjungtas, šviesos diodai T2 ir T3 dega nuolat. | |||||
| Praneša apie kvapų filtro ir aktyviosios anglies filtro prisotinimo pavjoaus signalą. Pavojaus signalas pradeda veikti po 200 realių gartraukio veikimo valandų. | Kai gartraukis išjungtas, šviesos diodai T2 ir T3 mirksi. | |||||
| T4 | Trumpas | Režimas „AUTO“Suaktyvina / išjungia automatinio veikimo režimą.Kiekvieną kartą nuspaudus kitus klavišus, režimas „AUTO“ išsijungia.Kadangi naudojamasoro kokybės jutiklis, algoritmas sugeba moduliuoti greičius pagal ištraukiamo oro kokybės lygį.DĖMESIO: algoritmo funkcija yra optimizuota dažniausiems virtuvėstipams. Nejprasti įrengimai galı neužtikrinti optimizuoto atsako. | Dega nuolat: režimas „AUTO“ suaktyvintas.Išjungtas: režimas „AUTO“ laikinai išjungtas. | |||
| Ilgas degant lem-putei | Indukcinės / dujinės kaitlentės pasirinkimasPasirenkamas indukcinės arba dujinės kaitlentės tipas.Gamykloje nustatytas indukcinės kaitlentės tipas. | 1 T1 sumirksėjimas: patvirtina indukcinės kaitlentės pasirinkimą.2 T1 sumirksėjimai: patvirtina dujinės kaitlentės pasirinkimą. | ||||
| Ilgas, kai visos apkrovos (vari-klis ir lempos) iš-jungtos | Susieto režimo prijungimasPrieš paleisdami procedūrą, vadovaukitės konkrečiomis sujungiamų prietaisų vadovuose pateiktomis instrukcijomis.Paleidžiama gartraukio susiejimo su suderinamais prietaisais (nuotoliniu valdymo pultu) procedūra. Galima susieti tik vieną nuotolinių valdy-mo pultą. Veiksmus, kuriuos reikia atlikti prietaisuose, rekomenduoja-me žiūrėti jų vadovuose.Sujungimo procedūra trunka 2 minutes. Jei per šį laiką neatpažjsta-mas jōks prietaisas, patikrinkite, ar prieš tai paleidote ŋorimų susieti prietaisų procedūrą. Gali būti, kad buvo pasiekta maksimali susiejamų prietaisų riba. | Šviesos diodai T1 ir T2 mirksi:atliekama sujungimo procedūra.Sėkmingai pabaigus procedūrą, 2 sekun-dėms isijungia šviesos diodai T1 ir T2. | ||||
| T5 | Trumpas Šviesos | pakaitomis dega dideliu intensyvumu, vidutiniu intensyvumu (jei yra), išsijungia. | - | |||
| Ilgas, kai visos apkrovos (vari-klis ir lempos) iš-jungtos | Wi-Fi konfigūravimasSuaktyvina / išjungia Wi-Fi konfigūravimo funkciją.Prieš paleisdami procedūrą, naudokiteprogramėle„Franke@Ho-me“, kad užsiregistruotumėte sistemoje „IOT Franke“. Po to, vado-vaukitės nurodymais, kad pridėtumėte naują prietaisą arba užsiregis-truotumėte namų maršrutizatoriuje.Jei procedūra nebus užbaigta sėkmingai, po kelių minučių ją išjunkite iš naujo paspausdami klavišą ilgu spaudimu ir tik tada bandykite iš naujo. Bet kokių atveju, jei procedūra neužbaigiama sėkmingai per 15 minučių, gartraukis palieka šią procedūrą. | Mirksi šviesos diodai T4 ir T5: atliekama konfigū-ravimo procedūra.Sėkmingai pabaigus procedūrą, 2 sekun-dėms isijungia šviesos diodai T4 ir T5. | ||||
| Rekomenduojama prietaisų sujungimo seka:1- Susietas režimas (žr. nuotolinio valdymo pulto vadova)2 - Susieto režimo prijungimas (žr. gartraukio vadova)3 - Nuotolinio valdymo pulto-gartraukio sujungimas (žr. nuotolinio valdymo pulto vadova) | ||||||

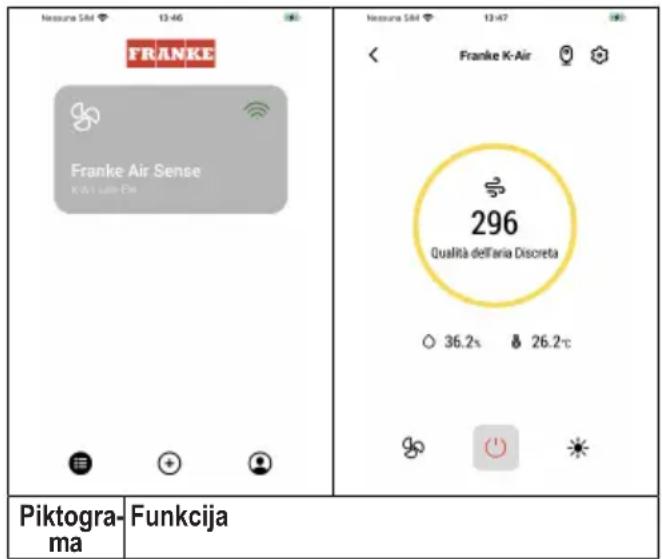

5. PROGRAMÈLÈ „FRANKE@HOME“
Programėlė „Franke@Home“ yra skirta „iOS“ ir „Android“ išmaniajam telefonui ir su ja galima naudotis visomis gartraukio funkcijomis nuotoliniu būdu.
 | Pradinis puslapis |
 | Pridėti naują įrenginį |
 | Naudotojo profilio valdymas |
 | Prisijungta prie „Wi-Fi Franke“ tinklo |
 | Gartraukio išjungimas / įjungimas |
 | Apšvietimo įrangos valdymas |
 | Variklio greičio valdymas |
 | Intensyvi funkcija |
 | Funkcija „24 val.“ |
 | „Delay“ (delsos) funkcija |
 | Automatinė funkcija |
 | Programėlės nustatymų valdymas |
6. NUOTOLINIS VALDYMAS (PAPILDOMAI)
 |  |
7. APŠVIETIMAS
- Norėdami jį pakeisti, kreipkitės į Priežiūros skyrių (dėl lempučių pirkimo taip pat kreipkitės į Priežiūros skyrių).
