INSTRUKCJA OBSŁUGI FSAS A90 FRANKE

Dla zapewnienia własnego bezpieczeństwa oraz prawidłowego działania urządzenia, przed przystąpieniem do instalacji oraz użytkowania prosimy uważnie przeczytać poniższą instrukcję obsługi. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia, a w przypadku odsprzedaży przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa urządzenia.

⚠️ Podłączenie kabli powin- no być wykonane przez wykwalifikowanego tech- nika.

• Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe na skutek niewłaściwie wykonanej instalacji lub nieprawidłowego użytkowania.
• Minimalna bezpieczna odległość pomiędzy płytą kuchenna a okapem wynosi 650 mm (niektóre modele można instalować niżej; patrz punkt na temat wymiarów roboczych i instalacji).
• Jeśli instrukcje dotyczące instalacji płyty kuchennej gazowej podają większą odległość

niż wspomniana, należy to wziąć pod uwagę.

• Sprawdzić, czy napięcie sieciowe odpowiada wskazanemu na tabliczce znamionowej, przymocowanej wewnątrz okapu.
• Wyłączniki sekcyjne należy zainstalować w instalacji stacjonarnej, zgodnie z przepisami dotyczącymi systemów okablowania.
• W przypadku urządzeń Klasy I, sprawdzić czy domowa siec zasilająca jest wyposażona w odpowiedni układ uziemiający.
• Podłączyć okap do przewodu kominowego rurą o średnicy co najmniej 120 mm. Przebieg rury odprowadzającej dymypowinien być jak najkrótszy.
• Należy przestrzegać wszystkich przepisów regulujących kwestię odprowadzania powietrza.
• Nie podłącać okapu wyciągowego do przewodów kominowych odprowadzających spaliny (np. z kotłów, kominków, itp.).
• Jeżeli okap używany jest w połączeniu z urządzeniami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji w pomieszczeniu, aby zapobiec powrotowi odprowadzanych dymów. Jeżeli okap używany jest w połączeniu z urządzeniami, które nie są zasilane prądem elektrycznym, podciśnienie w po-

mieszczeniu nie może przekraczać 0,04 mbar, aby uniknąć powrotu dymów z okapu do wnętrza pomieszczenia.

- Nie należy odprowadzać powietrza przewodem wykorzystywanym do odprowadzania dymów z urządzeń spalino- wych zasilanych gazem lub innymi paliwami.

- Jeżeli kabel zasilający ulegnie uszkodzeniu, musi być wymieniony przez producenta lub technika centrum serwisowego.

- Wtyczkę należy podłączyć do gniazdka spełniającego wymogi obowiązujących przepisów, znajdującego się w łatwo dostępnym miejscu.

- W odniesieniu do kwestii technicznych oraz bezpieczeństwa, należy ściśle przestrzegać obowiązujących przepisów miejscowych dotyczących odprowadzania dy-mów.

OSTRZEŻENIE: przed przystąpieniem do instalacji okapu, usunąć folię ochronną.

- Używać wyłącznie śrub oraz elementów montażowych odpowiednich dla danego oka-pu.

OSTRZEŻENIE: instalacja śrub lub elementów mocujących wykonana niezgodnie z poniższymi wskazówkami może stwarzać ryzyko porażenia prądem.

- Nie patrzeć na nie bezpośrednio przez przyrządy optyczne (lornetka, szkło powiększające...).

- Nie flambirować potraw pod okapem: może to być przyczyną pożaru.

- Urządzenie może być używa- ne przez dzieci w wieku powy- żej 8 lat oraz osoby o ograni- czonych zdolnościach psy- chicznych, fizycznych i zmy- slowych lub z niedostatecz- nym doświadczeniem i wie- dzą na temat jego działania, pod warunkiem że są nie- ustannie nadzorowane i zo- stały poinstruowane w kwestii bezpiecznej obsługi urządze- nia oraz wynikających z tego zagrożeń. Należy pilnować, aby dzieci nie bawiły się urzą- dzeniem. Czyszczenie i kon- serwacja urządzenia nie po- winny być wykonywane przez dzieci, chyba że są one nad- zorowane.

- Dzieci należy nadzorować w celu upewnienia się, że nie bawią się urządzeniem.

- Urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub bez wystarczającego doświadczenia lub wiedzy na te-mat jego działania, chyba że zostały poinstruowane i są nieustannie nadzorowane.

Osiągalne części mogą się bardzo rozgrzać w trakcie używania ich razem z urządzeniami przeznaczonymi do gotowania.

• Wyczyścić i/lub wymienić filtry po upływie określonego czasu (ryzyko pożaru). Patrz punkt Konserwacja i czyszczenie.
• Jeżeli okap używany jest jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić odpowiednią wentylację (nie dotyczy urządzeń, które odprowadzają wyłącznie powietrze obecne w pomieszczeniu).

- Ten symbol mieszczony na produkcie lub na jego opakowaniu oznacza, że nie można go usuwać jako zwykłego odpadu pochodzącego z gospodarstwa domowego. Zużyty produkt należy przekazać do centrum zbiórki odpadów specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Utylizując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej utylizacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta, lokalnych instytucjach zajmujących się likwi-

dacją odpadów lub w sklepie, w którym produkt został zakupiony.

Deklaracja Zgodności

Producent oświadcza, że przedmiotowe urządzenie wyposażone w funkcję bezprzewodowej komunikacji radiowej jest zgodne z Dyrektywą 2014/53/UE.

Pełny tekst deklaracji zgodności UE można znaleźć pod następującym adresem internetowym, wyszukując według kodu produktu:

https://www.franke.com/

Kod ten znajduje się na etykiecie umieszczonej wewnątrz produktu.

Pasma częstotliwości	Maksymalna prze-syłana moc
2,4 GHz	maks. 100 mW

2. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Okapu nie należy używać do celów innych niż te, do których jest on przeznaczony.
• Nigdy nie pozostawiać włączonego dużego płomienia pod okapem, kiedy jest on uruchomiony.
• Intensywność płomienia należy regulować w taki sposób, aby znajdował się wyłącznie pod naczyniem do gotowania i nie wystawał po jego bo-kach.
• Nie zostawiać frytkownic bez nadzoru podczas używania: rozgrzany olej może się zapalić.

3. CZYSZCZENIE I KONSERWACJA

- Filtra węglowego nie można myć ani regenerować, lecz trzeba go wymieniać mniej więcej co 4 miesiące użytkowania lub częściej, jeśli jest używany bardzo intensywnie (W).

W

- Filtry przeciwtłuszczowe należy czy- ścić co 2 miesiące użytkowania lub częściej, jeżeli są używane bardzo in-

tensywnie. Można je myć w zmywar- ce do naczyń (Z).

• Czyścić okap wilgotną ściereczką i neutralnym płynem do mycia.
• Do czyszczenia zewnętrznej i wewnętrznej strony okapu unikać stosowania produktów zawierających alkohol lub silikon.

Jeśli produkt lub jedna z jego części jest wykonana ze stali nierdzewnej, używać specjalnych produktów nieściernych, a podczas czyszczenia śledzić satynowe linie wykończenia.

4. POLECENIA

				[7227]
		T1	T2	T3	T4	T5
Przyci sk	Naciśnięcie na przycisk	Funkcja LED
T1	Krótkie Włącza/Wyłącza silnik z pierwszą prędkością. Stała
	Długie, kiedy wszystkie obciążenia są wyłączone (silnik i światła)	Odłączenie od Włączonego TrybuUruchamia się procedura odłączania wszystkich urządzeń kompaty-bilnych z Włączonym Trybem, które zostały połączone za pomocą funkcji Połączenia z Włączonym Trybem.				Po pomyślnym zakoń-czeniu procedury, LED T1 i T2 migną 5 razy.
T2	Krótkie Włącza/Wyłącza silnik z drugą prędkością. Stała
	Długie, kiedy światło jest zapalone	Aktywuje/Dezaktywuje alarm Filtrów Węglowych.				Wszystkie LED migną 2 razy:alarm aktywny.Wszystkie LED migną 1 raz:alarm nieaktywny.
	Długie, kiedy wszystkie obciążenia są wyłączone (silnik i światła)	Połączenie Wi-FiWłącza/Wyłącza funkcję Połączenia Wi-Fi.Uwaga: Funkcja Wi-Fi uaktywni się automatycznie, gdy użytkownik zażada przeprowadzenia procedury konfiguracji Wi-Fi.				LED T5 Migająca:połączenie z siecią do-mową w toku.LED T5 Stala:połączenie Wi-Fi aktyw-ne.

T3	Krótkie Włącza silnik na trzeciej prędkości. Stała
	Długie, kiedy włączone jest światło lub silnik	Włącza silnik z prędkością Intensywną.Prędkość ta uruchamia się na czas równy 6 minutom. Po upływie ta-kiego czasu, system automatycznie powraca do wcześniej wybranej prędkości. Jeżeli zostanie uaktywniona gdy silnik jest wyłączony, po upływie ustawionego czasu następuje przejście do trybu OFF.
	Długie, kiedy wszystkie obciążenia są wyłączone (silnik i światła)	Wykonywane jest zresetowanie alarmu nasycenia Filtrów.
		Wskazuje alarm nasycenia Filtrów Przeciwtłuszczowych Metalowych i konieczność ich umycia. Alarm włącza się po 100 godzinach rzeczywistej pracy okapu.
		Sygnalizuje alarm nasycenia Filtr Przeciwzapachowego Węglowego. Alarm włącza się po 200 godzinach rzeczywistej pracy okapu.
T4	Krótkie	Tryb AUTOWłącza/wyłącza automatyczny tryb działania.Po każdym wciśnięciu innych przycisków, tryb AUTO dezaktywuje się.Dzięki obecności Czujnika Jakości Powietrza algorytm jest w stanie modulować prędkość w zależności od poziomu jakości zasysanego powietrza.UWAGA: Funkcjonalność algorytmu została zoptymalizowana dla po-wszechnie stosowanych rodzajów kuchni. W przypadku rzadziej stosowanych rodzajów kuchni jego funkcjonowanie może nie być opty-malne.
	Długie, kiedy światło jest zapalone	Wybór Płyty Indukcyjnej-GazowejWybiera typ stosowanej płyty kuchennej - Indukcyjna lub Gazowa.Fabrycznie jest ustawiona Płyta Indukcyjna.
	Długie, kiedy wszystkie obciążenia są wyłączone (silnik i światła)	Połączenie z Włączonym TrybemPrzed rozpoczęciem procedury postępować zgodnie ze wskazówkami zawartymi w instrukcjach urządzeń do sparowania.Uruchamia się procedura łączenia okapu z innymi urządzeniami kom-patybilnymi z Włączonym Trybem (pilot do zdalnego sterowania). Ist-nieje możliwość połączenia wyłącznie jednego pilota do zdalnego sterowania. Informacje na temał czynności do wykonania na urządze-niach wskazano w ich instrukcjach obsługi.Procedura parowania trwa 2 minuty. Jeśli w tym czasie nie zostanie rozpoznane żadne urządzenie, należy sprawdzić, czy uaktywniono procedurę parowania na danych urządzeniach. Możliwe jest również, że została osiągnięta maksymalna liczba możliwych do sparowania urządzeń.
T5	Krótkie Światła zmieniają natężenie - od dużego, przez średnie (jeżeli zostało ono przewidziane), do wyłączonego.	-
	Długie, kiedy wszystkie obciążenia są wyłączone (silnik i światła)	Konfiguracja Wi-FiWłącza/Wyłącza procedurę konfiguracji Wi-Fi.Przed uruchomieniem procedury użyć Aplikacji Franke@Home w celu zarejestrowania się w systemie IÓT Franke. Następnie postępo-wać zgodnie z instrukcjami w celu dodania nowego urządzenia i zare-jestrowania w routerze domowym.Jeśli po kilku minutach procedura nie zakończy się pomyśnie, przed kolejną próbą należy ją wyłączyć, ponownie wciskając przycisk na dłuższą chwilę. W każdym przypadku, jeśli procedura nie zakończy się pomyśnie, okap wyjdzie z niej w ciągu 15 minut.
Zalecana kolejność parowania urządzeń:1 - Włączony Tryb (patrz instrukcja pilota do zdalnego sterowania)2 - Połączenie z Włączonym Trybem (patrz instrukcja okapu)3 - Parowanie Pilota zdalnego sterowania-Okapu (Patrz instrukcja obsługi pilota zdalnego sterowania)

5. APP FRANKE@HOME

Aplikacja Franke@Home jest dostępna dla smartfonów z systemem iOS i Android, i umożliwia uzyskanie dostępu do wszystkich funkcji okapu za pośrednic-twem zdalnego działania.

Ikona Funkcja
	Strona główna
	Dodaj nowe urządzenie
	Zarządzanie profilem użytkownika
	Połączenie z siecią Wi-Fi Franke
	Wyłączanie/włączanie okapu
	Zarządzanie systemem oświetlenia
	Zarządzanie prędkością silnika
	Funkcja Intensywna
	Funkcjonowanie 24h
	Funkcja Delay
	Funkcja Automatyczna
	Zarządzanie ustawieniami Aplikacji

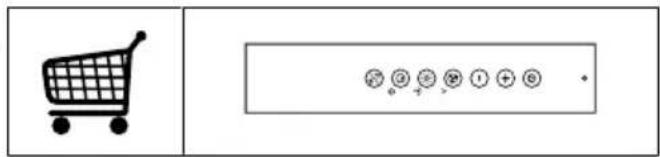

6. PILOT (OPCJA)

- W celu wymiany należy skontaktować się z centrum serwisowym ("W celu zakupu zwrócić się do centrum serwisowego").
