BRUKSANVISNING DW099E DEWALT

• Användarsäkerhet
• Batterisäkerhet
  • Förberedelse (ladda batterier)
• Användning
• Garanti
• Felkoder
• Specifikationer

Spara alla delar av denna manual för framtida referens.

Användarsäkerhet

WARNING:

Läs noggrant igenom säkerhetsinstruktionerna och produktmanualen innan denna produkt används. Personen som är ansvarig för produkten måste se till att alla användare förstår och följer dessa instruktioner.

WARNING:

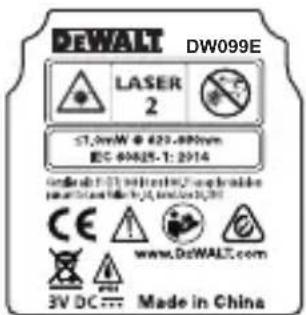

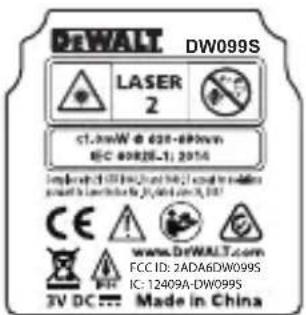

Följande etikett är placerad på laserverktyget för att informera dig om laserklassen för din bekvämlighet och säkerhet.

DEWALT DW099E LASER 2 ST, 3mW @ 625.800mm. EC-00425-1: 2014 Made in China www.DeWALT.com 3V DC...

DW099E och DW099S verktyg sänder ut en synlig laserstråle såsom visas i bild A#1. Laserstrålen som utstrålas är Laserklass 2 per IEC 60825-1 och uppfyller 21 CFR 1040.10 och 1040.11 förutom för avvikelse enligt Lasernotering nr. 50, daterad 24 juni, 2007.

WARNING:

När laserverktyget används, var noga med att inte exponera dina ögon för laserstrålen (röd ljuskälla). Exponering för en laserstråle under lång tid kan vara farligt för ögonen. Titta inte in i strålen med optiska hjälpmedel.

WARNING: För att minska risken för skador måste användaren läsa igenom produktbruksanvisningen, lasersäkerhetsmanualen och batterisäkerhetsformationen.

DeWalt, Slough, Bershire SL1 3YD, Storbritannien deklarerar härmed att produkten DW099E/DW099S uppfyller de väsentliga kraven och alla andra delar av direktiv 1999/5/EC. Kontakta DeWalt för deklaration om uppfyllelse.

Batterisäkerhet

WARNING: Batterier kan explodera eller läcka och orsaka skador eller brand. För att minska risken:

Följ ALLTID alla instruktioner och varningar på batterietiketten och paketet.

Kortslut INTE batteriterminalerna.

Ladda INTE alkaliska batterier.

Blanda INTE gamla och nya batterier. Byt alla batterier samtidigt till batterier av samma märke och typ.

Blanda INTE batterier av olika typ.

Kasta INTE batterier i elden.

Förvara ALLTID batterier utom räckhåll för barn.

Ta ALLTID batterierna om enheten inte kommer att användas på flera månader.

NOTERA: Se till att de batterier som rekommenderas används.

NOTERA: Se ALLTID till att batterierna är rätt isatta och med korrekt polaritet.

Förberedelse (ladda batterier)

1. Leta reda på batterifackets hake på baksidan av verktyget (bild ©2).
2. Använd fingrama, dra ned haken för att låsa upp och ta bort batteriluckan (bild D#1 and #2).
3. Sätt i två AAA batterier, se till att placera - och + ändarna på varje batteri såsom anges inuti batterifacket (bild D #3).
4. Skjut pinnarna på undersidan av batteriluckan in i skårorna i batterifacket (bild D #4).
5. Skjut ned batteriluckan tills den snäpper på plats (bild D #5).

När verktyget är PÅ visas batterinivån i visningsfönstret (bild Ⓔ #1).

Användning

Mätning av avståndet till en vägg eller ett föremål

1. Klicka på (bild A #5) för att slå på verktyget.
2. Verktyget mäter avståndet från undersidan av verktyget till väggen eller föremålet (bild F #1).

För att mäta från ovansidan av verktyget istället för undersidan (bild F #2), håll ned i två sekunder. I visningsfönstret kommer verktygsikonen att ändras från till (bild E #5).

1. Peka med lasern på ovansidan av verktyget (bild Ⓐ #1) mot väggen eller föremålet för att mäta avständet (bild Ⓕ).
2. Klicka på för att mäta avständet från verktyget till väggen eller föremålet.
3. Nederst i visningsfönstret (bild Ⓐ #2), visas aktuell mätning (bild Ⓔ #3).

För att göra en ny mätning, klicka på föratt ta bort nuvarande mätning upp till föregående rad i visningsfönstret (bild E #2). Upprepa sedan steg 2-5.

Kontinuerlig mätning av avständ

För att göra en serie med mätningar allt eftersom du flyttar runt, byt till kontinuerligt mätningsläge.

1. Klicka på (bild A #5) för att slå på verktyget.
2. Peka med lasern på ovansidan av verktyget (bild A#1) mot väggen eller föremålet för att mäta avständet (bild F).
3. Klicka på och håll kvar i två sekunder för att slå på kontinuerligt mätningsläge.
4. Underst i visningsfönstret (bild A #2) visas nuvarande mätning (bild E #3), vilket ändras allteftersom du flyttar verktyget.
5. För att göra den aktuella mätningen (från verktyget mot väggen eller föremålet) och avsluta kontinuerligt mätningsläge, klicka på .DIST

För att göra en ny mätning, klicka på föratt flytta nuvarande mätning upp till föregående linje i visningsfönstret. Upprepa sedan steg 2-5.

Mätningsarea

Du kan mäta arean på en vägg, ett golv eller ett föremål.

1. Klicka på (bild A #5) för att slå på verktyget.
2. Verktyget mäter avståndet från undersidan av verktyget till väggen eller föremålet (bild F#1).

För att mäta från ovansidan av verktyget istället för undersidan (bild F #2), håll ned i två sekunder. I visningsfönstret kommer verktygsikonen att ändras från fill (bild E #5).

1. Klicka på för att visa i visningsfönstret (bild E#4).

2. Mäta bredden.

3. Peka med överkanten av verktyget på ena sidan av målet (vägg, golv eller föremål).

4. Placera verktyget på ena änden av målet och peka med laserpunkten över bredden. (Bild G#1 visar var verktyget skall placeras om du mäter från undersidan av verktyget.)
5. Klicka på för att visa breddmättet överst i visningsfönstret.

5. Mäta längden.

• Placera verktyget på ena änden av målet och peka med laserpunkten över längden.
  (Bild G) #2 visar var verktyget skall placeras om du mäter från undersidan av verktyget.)

• Klicka på för att visa längdmättet på den andra raden i visningsfönstret.

• Visa Areamätningen nederst i visningsfönstret (bild E#3).

Mätning av volym

Du kan mäta volymen av rum eller ett föremål.

1. Klicka på (BID verktyget.

Ⓐ #5) för att slå på

1. Verktyget mäter avståndet från undersidan av verktyget till väggen eller föremålet (bild F #1).

För att mäta från ovansidan av verktyget istället för undersidan (bild F #2), håll ned i två sekunder. I visningsfönstret kommer verktygsikonen att ändras från till (bild E #5).

1. Klicka på två gånger för att visa i visningsfönstret (bild E) #4).

4. Mäta bredden.

• Peka med överkanten av verktyget på ena sidan av målet (rum eller föremål).
• Placera verktyget på ena änden av målet och peka med laserpunkten över bredden. (Bild H #1 visar var verktyget skall placeras om du mäter från undersidan av verktyget.)
• Klicka på för att visa breddmättet överst i visningsfönstret.

5. Mäta längden.

• Placera verktyget på ena änden av målet och peka med laserpunkten över längden.
  (Bild Ⓗ #2 visar var verktyget skall placeras om du mäter från undersidan av verktyget.)
• Klicka på föratt visa längdmättet på den andra raden i visningsfönstret.

6. Mäta höjden.

• Placera verktyget på ena änden av målet och peka med laserpunkten över längden.
  (Bild Ⓗ#3 visar var verktyget skall placeras om du mäter från undersidan av verktyget).

• Klicka på för att visa höjdmättet på den tredje raden i visningsfönstret.

• Visa volymmätningen nederst i visningsfönstret (bild E#3).

Lägga till mätningar

Du kan lägga till två mätningar för att få en totalmätning för de två avständen.

1. Klicka på (bild A #5) för att slå på verktyget.

2. Verktyget mäter avståndet från undersidan av verktyget till väggen eller föremålet (bild F#1).

För att mäta från ovansidan av verktyget istället för undersidan (bild F #2), håll ned i två sekunder. I visningsfönstret kommer verktygsikonen att ändras från till (bild E #5).

1. Peka med lasern på ovansidan av verktyget (bild A#1) mot väggen eller föremålet vars avständ du vill mäta.

2. Klicka på föratt mäta avståndet från verktyget till väggen eller föremålet.

3. Indikera att du vill lägga till denna mätning till nästa mätning.

4. På DW099E knappsats klicka på (bild Ⓐ #7).

5. På DW099S knappsats klicka på (bild Ⓑ #1).

1. Peka med lasern ovanpå verktyget mot nästa vägg eller föremål.
2. Klicka på för att mäta avständet och lägga till det till den tidigare mätningen.
3. Visa det totala av de två mätningarna nederst i visningsfönstret (bild E #3).

Dra ifrån mätningar

Du kan dra ifrån en mätning från en annan.

1. Klicka på (Bikd) A #5) för att slå på verktyget.
2. Verktyget mäter avståndet från undersidan av verktyget till väggen eller föremålet (bild F #1).

För att mäta från ovansidan av verktyget istället för undersidan (bild F #2), håll ned i två sekunder. I visningsfönstret kommer verktygsikonen att ändras från till (bild E #5).

1. Peka med lasern på ovansidan av verktyget (bild A #1) mot väggen eller föremålet vars avständ du vill mäta.
2. Klicka på föratt mäta avständet från verktyget till väggen eller föremålet.

3. Indikera att du vill dra ifrån nästa mätning från denna mätning.

4. På DW099E knappsats, klicka på +/- två gånger.

5. På DW099S knappsats, klicka på två gånger.

6. Peka med lasern ovanpå verktyget mot nästa vägg eller föremål.

7. Klicka på för att mäta avständet och dra ifrån det från den tidigare mätningen.
8. Visa skillnaden mellan de två mätningarna nederst i visningsfönstret (bild E #3).

Byte av mätenhet

När den aktuella mätningen gjorts (enheten skall inte vara i kontinuerligt mätningsläge), kan du ändra mätenheten från decimalt ft (6,21 ft) till fraktionell ft (6'02"9/16), fraktionell ft till meter (1,894 m), meter till tum (74 9/16 tum), eller tum till decimal ft.

• På DW099E knappsats klicka på (bild A #3).
• På DW099S knappsats, håll kvar (bild B #1) tills du ser att mätningen ändras (2-3 sekunder).

Använd din DW099S med

Om du har en DW099S kan du använda dess Bluetooth® funktion för att parkoppla den med DeWALT Tool Connect applikation på din mobiltelefon eller pekdator och sedan registrera korrekta mätningar i dina golvplanering.

1. Från antingen eller ladda ned DeWALT Tool Connect applikationen till mobiltelefon eller pekdator.
2. Använd DeWALT Tool Connect applikationen och fånga in det rum eller utrymme som du vill registrera mätningar för och bygg din egen golvplanering.
3. På DW099S knappsats klicka på för att slå på verktyget.
4. Om Bluetooth® ikonen inte visas i visningsfönstret (bild E #6), klicka på på knappsatsen för att slå på Bluetooth®.
5. Använd DeWALT Tool Connect applikationen för att parkoppla din mobiltelefon eller pekdator till DW099S.
6. Använd DW099S för att mäta varje vägg i rummet eller utrymmet som fångats i golvplaneringen och synkronisera mätningarna till golvplaneringen.
7. Använd DeWALT Tool Connect applikationen, spara golvplaneringen.

När du har sparat golvplaneringen kan du exportera den till ett av flera olika filformat, inklusive PDF, DXF eller JPG och skriva ut den eller skicka den med e-post till andra personer (din fastighetsmäklare, byggleverantör etc.).

Bluetooth

"BLUETOOTH® ORDMÄRKE OCH LOGOTYP ÄR REGISTRERADE VARUMÄRKEN SOM TILLHÖR BLUETOOTH SIG, INC. OCH ALLA ANVÄNDNING AV DESSA MÄRKNINGAR AV DEWALT INDUSTRIAL TOOL CO. SKER UNDER LICENS. ANDRA VARUMÄRKEN OCH VARUMÄRKESNAMN TILLHÖR RESPEKTIVE ÄGARE."

Stänga av verktyget

Verktyget kan stängas av på något av följande sätt:

• Tryck på och håll kvar i flera sekunder (tills visningsfönstret blir tomt).
• Om du inte använder verktyget under 90 sekunder kommer det automatiskt att stängas av.

Garanti

Gå till www.2helpU.com för den senaste garantiinformationen.

Skydda miljön

Separat insamling. Denna produkt får inte kastas i de vanliga hushållssoporna.

Om du en dag upptäcker att din DeWALT- produkt behöver bytas ut eller om du inte längre behöver den får den inte kastas i de vanliga hushållssoporna. Lämna denna produkt på lämplig återvinningsstation.

Separat insamling av förbrukade produkter och förpackningar gör att material kan återvinnas och

återanvändas. Återanvändning av återvunnet material hjälper till att förhindra föroreningar i miljön och minskar behovet av råmaterial.

Lokala bestämmelser kan gälla för separat insamling av elektriska produkter från hushållen, på återvinningsstationerna eller hos återförsäljaren när du köper en ny produkt.

DeWALT tillhandahåller en möjlighet för insamling och återvinning av DeWALT-produkter när de är förbrukade. Utnyttja fördelen med denna tjänst och returnera produkten till något auktoriserat reparatörsombud som kommer att smala in dessa på våra vägnar.

Du kan kontrollera var ditt närmaste reparatörsombud finns genom att kontakta ditt lokala DeWALT.kontor på adressen som anges i denna manual. Alternativt så finns en förteckning över auktoriserade DeWALT-återförsäljare och fullständiga uppgifter om vår after-sales service finns tillgänglig på internetadressen: www.2helpU.com.

Batterier

• När batterier kastas tänk på att skydda miljön.
• Kontrollera med de lokala myndigheterna hur batterierna kastas på ett miljövänligt sätt.

Felkoder

Om INFO visas i visningsfönstret med ett Kodnummer utför motsvarande korrigerande åtgård:

Kod Beskrivning Korrigerande handling
101 Møttagningssignalen för svag eller mätningstiden är för lång	Använd en målplatta eller byt målyta.
102 Møttagningssignalen är för stark	Målet är för reflekterande. Använd en målplatta eller byt målyta.
201 För mycket bakgrundsljus Minska bakgrundsljuset på målområdet.
202 Laserstrålen avbruten Ta bort hinder och upprepa mätningen.
203 Otillräcklig energi Byt batterierna.
301 För hög temperatur Låt enheten svalna till en temperatur inom det specificerade Drifttemperaturområdet.
302 Temperaturen för låg Låt verktyget värlmas upp till en temperatur inom det specificerade Drifttemperaturområdet.
401 Hårdvarufel Slå på och stäng av enheten flera gånger. Om felet kvarstår, returnera den defekta enheten till servicecentret eller till leverantören. Se Garantin.
402 Okänt fel Kontakta servicecentret eller leverantören. Se Garantin.

Specifikationer

Område 1 m till 30 m (7 in till 100 ft)
Mätkorrekthet* ± 2 mm (± 3/8 tum)*
Upplösning** 1 mm (1/16in)**
Laserklass Klass 2 (IEC/EN60825-1: 2014)
Lasertyp ≤ 1.0mW vid 620-690nm
Laser/Bakgrundsljus automatisk avstängning Efter 30 s
Enhet automatisk avstängning Efter 90 s
Kontinuerlig mätning Ja
Area-/volymmätning Ja
Batteritid (2 X AAA) Upp till 3000 mätningar (2500 med )	Bluetooth
Mått (H x D x B) 120 x 48,5 x 26mm
Vikt (med batterier) 100 g
Temperaturområde förvaring -10 °C ~ +60 °C
Drifttemperaturområde	0 °C ~ +40 °C
*Mätkorrekthet beror på aktuella förhållanden:Under ideala förhållanden (bra målyta och rumstemperatur) upp till 10 m).Under icke-ideala förhållanden (starkt solsken, svagt reflekterande yta eller stora temperaturändringar) kan felet öka med ± 0,25 mm/m för avständ över 10 m.**Upplösning is den finaste mätningen som du kan se. I tum, d.v.s. 1/16". I mm, d.v.s. 1 mm.
