BRUKSANVISNING DW099E DEWALT

Anvendelse af din DW099S med

• Brukersikkerhet
• Batterisikkerhet
• Klargjøring (sett inn batteriene)
• Drift
• Garanti
• Feilkoder
• Spesifikasjoner

Ta vare på alle deler av denne håndboken, for fremtidig bruk.

Brukersikkerhet

ADVARSEL:

Les nøye gjennom sikkerhetsanvisningene og produktmanualen før du bruker dette produktet. Den som er ansvarlig for produktet må sørge for at alle brukere forstår og etterlever disse anvisningene.

ADVARSEL:

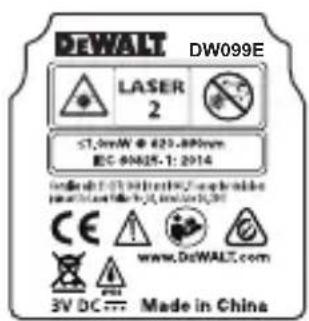

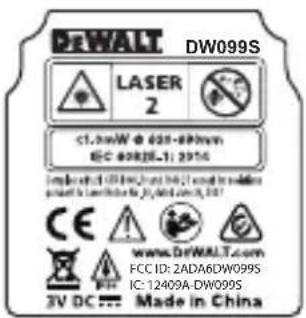

Følgende etikettinformasjon er plassert på laserverktøyet for å informere deg om laserklassifikasjonen, for din egen bekvemmelighet og sikkerhet.

DEWALT DW099E LASER 2 ≤1.5mW @ 625.80Vrms. EC-00425-1: 2014 Made in China www.DeWALT.com 3V DC.... Made in China

Verktøyene DW099E og DW099S avgir en synlig laserstråle, som vist i figur A#1. Laserstrålen som avgis er i laserklasse 2 iht. IEC 60825-1, og samsvarer med 21 CFR 1040.10 og 1040.11, med unntak av avvik iht. Laser Notice No. 50 datert 24. juni 2007.

ADVARSEL:

Mens laserverktøyet er i drift må du være nøye med å unngå å utsette øynene dine for laserstrålen (den røde lyskilden). Det kan være skadelig for øynene å utsettes for en laserstråle over lengre tid. Unngå å se rett inn i strålen med optiske hjelpemidler.

ADVARSEL: For å redusere faren for personskade må brukeren lese produktets brukerhåndbok og håndbøkene om lasersikkerhet og batterisikkerhet.

DeWalt, Slough, Berkshire SL1 3YD, UK erklærer med dette at produktene DW099E/DW099S samsvarer med de grunnleggende kravene og alle andre bestemmelser i direktiv 1999/5/EU. Vennligst kontakt DeWalt samsvarserklæringen.

Batterisikkerhet

ADVARSEL: Batterier kan eksplodere eller lekke og medføre personskade eller brann. Slik reduserer du faren:

ALDRI prøv å lade alkaliske batterier.

ALDRI bruk gamle og nye batterier sammen. Bytt alle batteriene samtidig, med nye batterier av samme merke og type.

ALDRI bland batterikjemi.

ALDRI kast batteriene i åpen ild.

ALLTID oppbevar batteriene utilgjengelige for barn.

ALLTID ta ut batteriene hvis enheten ikke skal brukes på noen måneder.

MERK: Sikre at du bruker de anbefalte batteriene.

MERK: Sørg for at batteriene settes i riktig, med rett polaritet.

1. Finn batterihusets lås på baksiden av verktøyet (fiur © #2).
2. Bruk fingeren til å trekke låsen ned, slik at batteriedekselet åpnes og kan fjernes (figur D #1 og #2).
3. Sett inn to AAA-batterier og sørg for å plassere - og + endene til hvert batteri som angitt på innsiden av batterihuset (figur D #3).
4. Skyv stiftene nederst på batteridøren inn i hullene i batterirommet (figur D #4).
5. Skyv døren ned til den klikkes på plass (figure D #5).

Mens verktøyet er slått PÅ, vises batterinivået i displayvinduet (figur Ⓔ #1).

Drift

1. Klikk (figur A #5) for å slå på verktøyet.
2. Klikk for å måle avstanden fra av verktøyet til bunnen til veggen eller objektet (figure F#1).

For å måle fra toppen av verktøyet i stedet fra bunnen (figur F #2), hold i 2 sekunder. På skjermen vil verktøysymbolet skifte fra til * (figur E #5).

1. La laseren øverst på verktøyet (figur Ⓐ #1) peke mot veggen eller objektet du vil måle avstanden til (figur Ⓕ).
2. Klikk for å måle avstanden fra bunnen av verktøyet til veggen eller objektet.
3. Nederst på displayvinduet (figur Ⓐ #2), kan du se aktuell måling (figur Ⓔ #3).

For å ta en ny måling, klikk for å flytte den aktuelle målingen opp til forrige linje på displayet (figur E #2). Gjenta trinnene 2-5.

Kontinuerlig måling av avstander

For å ta en serie målinger mens du beveger deg, skift til kontinuerlig modus.

1. Klikk (figur A #5) for å slå på verktøyet.
2. La laseren øverst på verktøyet (figur A #1) peke mot veggen eller objektet du vil måle avstanden til (figur F).
3. Klikk og hold i 2 sekunder for å slå på kontinuerlig målemodus.
4. Nederst i displayvinduet (figur Ⓐ #2), kan du lese av den aktuelle målingen (figur Ⓔ #3), som kontinuerlig endres mens du beveger verktøyet (i kontinuerlig bevegelse).
5. For å ta den aktuelle målingen (fra bunenn av verktøyet til vegg eller objekt) og gå ut av kontinuerlig målemodus, klikk på DIST

For å ta en ny måling, klikk forer flytte den aktuelle målingen opp til forrige linje på displayet. Gjenta trinnene 2-5.

Måe et areal

Du kan måle arealet på en vegg, gulv eller et objekt.

1. Klikk (figur A #5) for å slå på verktøyet.
2. Klikk for å måle avstanden fra av verktøyet til bunnen til veggen eller objektet (figure F #1).

For å måle fra toppen av verktøyet i stedet fra bunnen (figur F #2), hold i 2 sekunder. På skjermen vil verktøysymbolet skifte fra til 📄 (figur E #5).

1. Klikk for å vise i displayvinduet (figur E#4).

2. Måle bredden.

3. Pek toppen av verktøyet mot en side av målet (vegg, gulv eller objekt).

4. Sett bunnen av verktøyet mot en ende av målet og pek laserpunktet over bredden. (Figur ©#1 hviser hvor verktøyet skal plasseres dersom du skal måle fra bunnen av verktøyet.)
5. Klikk forå vise breddemålingen øverst på displayvinduet.

5. Måle lengden.

• Sett bunnen av verktøyet mot en ende av målet og pek laserpunktet over bredden. (Figur G #2 viser hvor verktøyet skal plasseres dersom du skal måle fra bunnen av verktøyet.)

• Klikk förå vise lengdemålingen øverst på displayvinduet.

• Se areal målingen nederst på displayvinduet (figur E #3).

Måel volum

(A) #5) for å slå på verktøyet.

1. Klikk for å måle avstanden fra av verktøyet til bunnen til veggen eller objektet (figure F #1).

For å måle fra toppen av verktøyet i stedet fra bunnen (figur F #2), hold i 2 sekunder. På skjermen vil verktøysymbolet skifte fra til (figur E #5).

1. Klikk to ganger for å vise i displayvinduet (figur E #4).

2. Måle bredden.

3. Pek toppen av verktøyet mot en side av målet (rom eller objekt).

4. Sett bunnen av verktøyet mot en ende av målet og pek laserpunktet over bredden. (Figur H) #1 hviser hvor verktøyet skal plasseres dersom du skal måle fra bunnen av verktøyet.)
5. Klikk förå vise breddemålingen øverst på displayvinduet.

5. Måle lengden.

• Sett bunnen av verktøyet mot en ende av målet og pek laserpunktet over bredden. (Figur H) #2 viser hvor verktøyet skal plasseres dersom du skal måle fra bunnen av verktøyet.)
• Klikk forå vise lengdemålingen øverst på displayvinduet.

6. Måle høyden.

• Sett bunnen av verktøyet mot en ende av målet og pek laserpunktet over bredden. (Figur H) #3 viser hvor verktøyet skal plasseres dersom du skal måle fra bunnen av verktøyet).

• Klikk forå vise høydemålingen i tredje linje på displayvinduet.

• Se volum målingen nederst på displayvinduet (figur E#3).

Legge sammen målinger

Du kan legge sammen to målinger for å få en total måling av to distanser.

1. Klikk (figur A #5) for å slå på verktøyet.

2. Klikk for å måle avstanden fra av verktøyet til bunnen til veggen eller objektet (figure F#1).

For å måle fra toppen av verktøyet i stedet fra bunnen (figur F #2), hold i 2 sekunder. På skjermen vil verktøysymbolet skifte fra til (figur E #5).

1. La laseren øverst på verktøyet (figur A #1) peke mot veggen eller objektet du vil måle avstanden til.
2. Klikk for å måle avstanden fra bunnen av verktøyet til veggen eller objektet.
3. Indikar at du ønsker å legge denne målingen til neste måling.

- På DW099E tastaturet, klikk (figur A#7).

• På DW099S tastaturet, klikk

1. Pek laseren på toppen av verktøyet mot neste vegg eller objekt.
2. Klikk for å måle avstanden og legge den til forrige måling.
3. Se summen av de to målingene nederst på displayvinduet (figur E #3).

Subtraksjon av målinger

1. Klikk (figur A #5) for å slå på verktøyet.
2. Klikk for å måle avstanden fra av verktøyet til bunnen til veggen eller objektet (figure F#1).

For å måle fra toppen av verktøyet i stedet fra bunnen (figur F #2), hold i 2 sekunder. På skjermen vil verktøysymbolet skifte fra til B* (figur E #5).

1. La laseren øverst på verktøyet (figur Ⓐ #1) peke mot veggen eller objektet du vil måle avstanden til.
2. Klikk for å måle avstanden fra bunnen av verktøyet til veggen eller objektet.

3. Indiker at du ønsker å trekke neste måling fra denne målingen.

4. På DW099E tastaturet, klikk to ganger.

5. På DW099S tastaturet, klikk to-ganger.

6. Pek laseren på toppen av verktøyet mot neste vegg eller objekt.

7. Klikk for å måle avstanden og trekke den fra forrige måling.
8. Se differanse av de to målingene nederst på displayvinduet (figur E #3).

Så snart den aktuelle målingen er utført (dersom verktøyet ikke er i kontinuerlig målemodus) kan du endre måleenhet fra desimale fot (6,21 fot) til fraksjon av fot (6'02"9/16), fraksjon av fot til meter (1,894 m), meter til tommer (74 9/16 tommer), eller tommer til desimale fot.

• På DW099E tastaturet, klikk (figur A#3).
• På DW099S tastaturet, hold (figur B#1) helt til du ser målingen endre seg (2-3 sekunder).

Bruk av DW099S med

Dersom du har en DW099S, kan du bruke Bluetooth ^ funksjonen for å pare den med DeWALT Tool Connect appen på en mobiltelefon eller tablet, og registrere nøyaktige mål for arbeidstegningene dine.

1. Fra eller, last ned DEWALT Tool Connect appen til mobiltelefon eller tablet.
2. Bruk DeWALT Tool Connect appen for å måle opp rommet eller området, og tegn opp arbeidstegningen.
3. På DW099S tastaturet, klikk for å slå på verktøyet.
4. Dersom Bluetooth ^® symbolet ikke vises i displayvinduet (figur E#6), klikk på tastaturet for å slå på Bluetooth ^® .
5. Bruk DeWALT Tool Connect appen for å pare mobiltelefonen elelr tableten til DW099S.
6. Bruk DW099S for å måle opp hver vegg i rommmet eller området, og synkroniser målingene med arbeidstegningene.
7. Bruk DeWALT Tool Connect appen for å lagre tegningen.

Når du har lagret tegningen, kan du eksportere den i et annet filformat, inkludert PDF, DXF eller JPG, og skrive ut eller sende som e-post til andre (print it or email it to other people (eiendomsmegler, borettslag eller annet).

Bluetooth

"BLUETOOTH® ORDMERKE OG LOGOER ER REGISTRERTE VAREMERKER SOM EIES AV BLUETOOTH SIG, INC. OG ALLE BRUK AV SLIKE MERKER AV DEWALT INDUSTRIAL TOOL CO. ER GJORT UNDER LISENS. ANDRE VAREMERKER EIES AV SINE RESPEKTIVE EIERE."

Slik slår du av verktøyet

Verktøyet kan slås av på en av følgende måter:

• Trykk og hold flere sekunder (til displayvinduet er tomt).
• Hvis du ikke bruker verktøyet i løpet av 90 sekunder, slås det automatisk av.

Garanti

Gå til www.2helpU.com for nyeste garantiinformasjon.

Miljøvern

Separat innsamling. Dette produktet skal ikke kastes i husholdningsavfallet.

Dersom du en dag finner at DeWALT-produktet må skiftes ut, ikke kast det i husholdningsavfallet. Lever dette produktet til separat innsamling.

Separat innsamling av brukte produkter og emballasje gir mulighet for gjenbruk eller gjenivning av materialer. Gjenbruk og gjenvinning av materialer bidrar til å redusere miljøforurensning og reduserer behovet for nye råmaterialer.

Lokale forskrifter kan kreve separat innsamling av elektriske produkter fra husholdninger, enten på offentlige gjenbruksstasjoner eller til forhandlere av slike produkter.

DeWALT gir mulighet for innsamling og gjenbruk av DeWALT-produkter når de har nådd slutten av sin levetid. For å kunne bruke denne tjenesten, vennligst returner produktet til et autorisert reparasjonsverksted som vil ta hånd om det.

Du kan finne adressen til ditt nærmeste autoriserte reparasjonsverksted ved å kontakte ditt lokale DeWALT-kontor på adressen du finner i denne manualen. Alternativet kan du finne en liste av autoriserte DeWALT reparasjonsverksteder og informasjon om vår ettersalg-støtte finner du på internett under: www.2helpU.com.

Batterier

• Ved avhending av batterier, tenk på miljøvern.
• Sjekk med lokale myndigheter for en miljømessig trygg måte å avhende batterier.

Feilkoder

Dersom INFO vises i displayet med et kode-nummer, utfør tilsvarende korrigerende tiltak.

Kode Beskrivelse Korrigerende tiltak
101 Signalet som mottas er for svakt eller måletiden er for lang	Bruk en målplate eller endre målflate.
102 Signalet som mottas er for sterkt	Målet er for reflekterende. Bruk en målplate eller endre målflate.
201 For mye bakgrunnslys Reduser bakgrunnslyset på målområdet.
202 Laserstrålen forstyrres Fjern hindringen og gjenta målingen.
203 Utstrekkelig effekt Skift ut batteriene.
301 Temperaturen er for høy La enheten avkjøles til en temperatur innenfor det angitte driftstemperaturområdet.
302 Temperaturen er for lav La enheten varmes opp til en temperatur innenfor det angitte driftstemperaturområdet.
401 Maskinvarefeil Slå verktøyet av og på flere ganger. Dersom feilen fortsatt gjentar seg, send den defekte enheten til et serviceverksted eller distributøren. Se garantien.
402 Ukient feil Kontakt serviceverksted eleir distributøren. Se garantien.

Spesifikasjoner

Rekkevidde 1 m til 30 m (4in til 100 ft)
Målenøyaktighet* ± 2mm (± 3/32 in)*
Oppløsning** 1 mm (1/16 in)**
Laserklasse Klasse 2 (IEC/EN60825-1: 2014)
Lasertype ≤ 1.0mW @ 620-690nm
Laser/Backlight automatisk utkobling Etter 30 sekunder
Enhet automatisk utkobling Etter 90 sekunder
Kontinuerlig måling Ja
Areal/volum Ja
Batterilevetid (2 x AAA) Opp til 3000 målinger (2500 med )Bluetooth
Mål (H x D x B) 120 x 48,5 x 26mm (4,72 x 1,91 x 1,02in)
Vekt (med batterier) 100 g (3,21oz)
Tillatt lagringstemperatur -10°C ~ +60°C (14°F ~ 140°F)
Tillatt driftstemperatur 0°C ~ +40°C (32°F ~ 104°F)
*Målenøyaktigheten avhenger av de aktuelle forholdene:Under fordelaktige forhold (god målflate og romtemperatur) opptil 10 m (33 ft).Under ufordelaktige forhold (sterkt sollys, svært svakt reflekterende målflate eller store temperatursvingninger) kan denne feilen øke med ± 0,25 mm/m (± 0,003 in/ft) for avstander over 10 m (33 ft).**Oppløsningen definerer den minste målingen du kan se. I tommer er det 1/16". I mm er det 1mm.
