Quick Star Guide

Tack för att du köpte denna högpresterande takhögtalare från Tannoy. Detta produktsortiment är lämpligt för applikationer på hög nivå för musik och talför stärkning som kräver exceptionell ljudkvalitet med kompromisslós tillfölditligt.

Funktioner

QCI 6DC

• Högpresterande högtalare för takinstallationsapplikationer

• 6° Dual Concentric driver med Tannoy Omnimagnet-teknik
- Torus Ogive vägledare för förbättrad direktivitet
• Gasfiberkon med hög excursion, gummikant för hög effekthantering
- 70 watt kontinuerlig, 280 watt maximal effekt
- Extremt turn ram for discret installation

PCI 6DC

• Premium högupplöst högtalare för takinstallation
+ 6" Dual Concentric-drivutin med Tannoy-punktkälla konstant nichtning
- Tulpan 'Waveguide för en järnn, enhetig frekvensrespons över ett stort täckningsområde som inte kan nås med diskreta tvåvägsdesigner
- Bla Kevlar * -kon med högutflykt, gummikant för hög effekthantering
- 3-vägs variabel högfresvent nivåomkopplare för anpassade prestandinstallningar
- 70 watt kontinuerdig, 280 watt maximal effekt

PCI 6DC LP

• Premium högupplöst högtalare för takinstallation
  • Lägprofilchassidesign som ger fantastiskt ljud från tränga situationer
• 6° Dual Concentric driver med Tannoy Omnimagnet-teknik
• Torus Ogive vägledare för förbättrad direktivitet
• Bla Keslar* kon med höquitykt, quimmikant för hög effektbantering
• 3-vägs varabel högfrevent nivåomkopplare för anpassade prestandainställningar
• 70 watt kontinuerlig, 280 watt maximal effekt

Vanliga funktioner:

- Extremt tunn ram för diskret installation - Inklude rar nunde och fyrkantiga bafflar och galler för mångsdiga applikationer - Styv chassi för förbättrad besprestanca och hållbar applikation - Integrerad konstruktion för enkel installation - Hålkmatt vit yta passar diskret i alla miljör - Polveriaktorad UV resistent perforced stalmåtgaller med dammskydd - Avtagbara galler för specialmalning - Själjustrandne klämmonteringssystem - Velfritt Tanney logggillmärke ingår

Uppackning

Varje Tannoy—produkt och tillbehör inspekteras noggrant innan förpackningen. Efter uppackning, kontrollera din produkt för att se till att inga skador har uppsstät under transporten. Värligen meddela din återförsäljare omedelbart och behalla din Iraktkartong, eltersom din återförsäljare kan be dig att returnera den leaktiga enheten till dem för inspktion.

Vissa regionala konstruktionskinder kräver användring av en sekundär metod för att säka högtalama i taket för att säkerställa säkernetskopiering. En sekundär stödlinje ska fästas från produktens baksida till en kälpunkt i taket. Se de relevanta konstruktionskoderna i din region.

När du använder en drivdrivare för att installera produkten är det viktigt att du använder rätt momentniväinställningar för att undvika överdragning och skador på takmaterialet eller slammorna.

Rekommenderad momentinstalling: 1,5 Nm.

Tannoy ansvarar inte för skador som orsakats av leaktig installation av dessa högtalare.

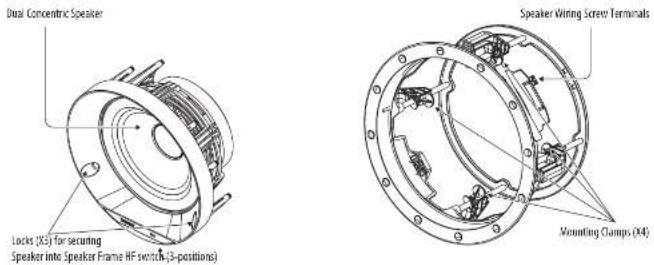

Identifiering av produktfunktion

QCI 6DC

Identifiering av produktfunktion

PCI 6DC Levererade artiklar

Kabeldragning och installation Installation

Terminalanslutningar

1. VARNING: För att undvika potentiell skada på dän högtalare, se till att förstärkaren är avstängd innan du ansluter eller kopplar kort några kablar.
2. Innan du slår på förstärkaren, kontrollera att alla anslutningar är korrekta och att polaniteten är korrekt.
3. Notera: För varje högtalare i denna serie mäste rätt lykanitig eller cirkulär baffel monteras innan högtalarkabeln ansluts. [Bafflarna är monterade bakifrån och så kan högtalarkariama inte anslutas medan bafflarna installeras.]
4. De två skruvanslutningama på baksidan av varje högtalare är märkta positiva (+) och negativa (-). Dessa ansluts till de positiva (+) och negativa (-) utgångama på din ljudförstärkare.
5. Avlaguna cirka 8 mm (1/4") av det yttre skyddande skikket på en ledare och vrd dess inre kämör för att förlindra korslutning från ströva rådar. För in kärnan i sknuvterminalen och se till att korrekt polaritet bilbehälls. Upprepa detta för båda högtalarkablama. Dra åt de två sknuvarna för att få en säker anslutning.
6. Skruvanslutningarna för QCI 6DC finns på högtalarons beksida. Skruvanslutningarna för PCI 6DC och PCI 6DC LP finns på högtalarramen. PCI 6DC och PCI 6DC LP-ramen kan förinstalleras och kopplas thop och högtalarenheten läggs till i ett senare skede.

1. VARNING: För att undvika potentiell skada på din högtalare, se till att förstärkaren är avslänged innan du ansluter eller kopplar bort nagra kablar.
2. Proceduren nedan beskriver installationen av högtalaren i ett typiskt tak eller vägg med gps / gipssikvor.
3. Hitta en lämplig monteringsposition för högtalaren med hjälp av en stud-finder.
   VARNING: Se till att det inte finns några kraftledningar, andra kablar eller rörsystem som vatten, atopp, qasledningar på den valda utkilppningspalaten. Se också till att platsen är tilltäckligt längt från närmaste väggstift så att klammesanismen kan fungera utan störningar.
4. Använd den modföjande utskärningsmallen som en guide och skår ut ett cirkulärt håll gipoväggen / gipskiivan. Ta bört skräp från hålet. Använd ett lämpligt lim i det lokale området inuti hålet för att täta tornväggen mot tapparna och bjälkarna, för att förhindra att taket surrar.

Cutout Installation Template

1. Kör högtalarkabeln från din förstärkare till den här platsen och lämna tillräckligt slack för att möjliggöra anslutningen.
2. För att använda del fyrkantiga högtalangallret, flytta först fästklömmorna ur vägen genom att lassa de fyra skuvarna som är åtkemliga från högtalarens framsida. Ta bört baksi dan från remsorna med dubbelsidig tep och tryck in högtalaren i den medfolljande fyrkantiga baffeln.

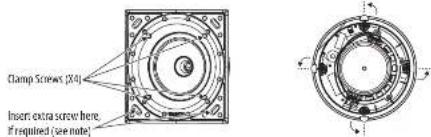

Clamp Screws (14)

1. Cm du vill använda det cirkulära högtalargallret, installera den medföljande cirkulära baffeln istället.

1. Föllj informationen på föregående sidor för att ansluta högtalarkablarna från din förstärkare till högtalaranslutningarna. Kontrollera att polariteten är korrekt och att de positiva och negativa lodningarna är ordentligt anslutna.
2. Se till att klämmorna är i viloläge och tryck sedan in högtalar- / baffelaggregatet i urskämingshålet i väggen och se till att högtalarkablarna inte sitter fast.

104 QCI 8DC/PCI 6DC/PCI/SDC LP Quick Start Guide 105

1. Dra åt de fyra skruvama som är åtkomliga från högtalarens framsida tills alla fyra klämmoma håller högtalaren på plats. När skruvarna dras åt roterar klämmorna ut ur vlinopositionen och klämmer fast mot gjpsvägen / gjpskiran.

Notera: Om den fyrkantiga baffeln inte trycker plant mot gipsväggen efter installationen, ståt in en 1/2 °fäng sarruv i den ovals fördjupningen i varje höm av baffeln och dra åt hand tills baffeln är plast mot gipsväggen.

1. Installera fynkantgallret genom att trycka in det i den fynkantiga bafflein. Sma magneter håller den på plats.

1. Alternativt kan du installera det cirkulära qallret genom att trycka in det i den cirkulära halfein. Små magneter håller den på plats.

1. Gallerna kan måles för att matcha inredningen innan de monteras på högtalarplattan.
2. Använd de medföljande fyrkantiga eller cirkulara maskerna för att skydda högtalarkottama när du målar.

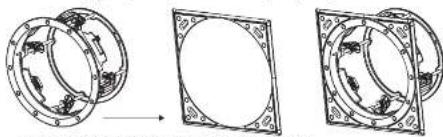

PCI 6DC och PCI 6DC LP

1. VARNING: För att undvika potentiell skada på din högtalare, se till att förstärkaren är avsläng d innan du ansluter eller kopplar bort nagra kablar.
2. Proceduren nedan beskriver installationen av högtalaren i ett typiskt studstak med gips / gipsskivor. PCI 6DC och PCI 6DC LP-högtalarramen är installerad och ansluten, så kan högtalarenheten läggas till senare.
3. Hitta en lämplig monteringsposition för högtalaren med hälp av en stud-finder.
   VARNING: Se till att det inte finns några kraftiedningar, andra kablar eller närsystem som vatten, avlopp, gasledningar på den valda utklipponingsplatsen. Se också till att platsen är tillräckligt längt från närmaste väggstift så att klämmekanismen kan fungera utan störningar.
4. Använd den med följande utskärningsmallen som en guide och skår ut ett cirkulärt håll i gipsväggen / gipsskivan. Ta bort skrap från hålet. Använd ett lämpligt lim i det lokata området inatti hålet för att tåta tørvåggen mot tapparna och bjälkarna, för att fiidindra att taket sunrar.

Cutout Installation Template

1. Kör högtalarkabeln från din förstärkare till den här platsen och lämma tillräckligt slack för att möjliggöra anslutningen.
2. För att använda det kvadratiska högtalangalret, fytta först montenn gsklämmorna urvägen enligt beskrövningen i steg 9 nedan. Ta bort baksidan från remsoma med dubbelsidig tejo och tryck in högtalaramen i den medföljande fyrkanliga baffeln.

1. För att använda det cirkulära högtalangalret, tryck in högtalarraman i den medföljande cirkulära baffeln istället.

1. Följ informationen på föregående sidor för att ansluta högtalarakablarna från din förstärkare till högtalaranslutningarna på högtalaramen. Kontrollera att polariteten är korrekt och att de positiva och negätta ledningarna är ondentligt anslutna. För högtalarakablarna till den läkre ringen på ramen med dragband för att förhindra rörelse.

PCI GDC Terminals

1. Tryck förskibgt in högtalarramen turskärningshålet och se till att högtalarkablama inte blir klämda. Hå inuti ramen och vrid klämmoma utåt och dra klämmoma framåt på skemorna för att fästa högtalarramen på gipsväggen i gipssikvan. För att ta bort högtalarramen från halct, tryck på frigöringsflikarna och tryck tillbaka klämmerna.

Clamps [X4]

1. Använd de medföljande fyrkantiga eller cirbulära maskerna för att skydela högtalurkottama när du målar.

1. Galletta kan målas separat.
2. För att montera högtalaren i den monterade högtalarramen, nikta in kontakten på högtalaren med motsvarande kontakt på högtalarramen. Högtalarens yttre ring har en inriktningskanal som passar en inriktningspiane på ramen.

Alignment guide

1. För att läsa högtalaren på plats i ramen, tryck ner de tre läsknapparna på högtalarens framsida.

Notera: Om den fynkantiga baffle in inte trycker plant mot glipsvägen efter installationen, sätt in en 1/2 "skruv i den ovals fördjupningen i varje höm av baffle och dra åt hand tills baffle in ar platt mot glipsvägen.

1. För att läsa upp högtalaren från högtalarramen, stöda först högtalarens vikt och vrid varje läs med en skruvmejel mindre än ett halvt varv.
2. HF-omkopplaren har tre lägen, där 0 dB är platt. Justera efter behov för att passa rumslåget och de ainustiska förhållandena.

HF Switch HF Switch

1. Installera fyrkantgallret genom att trycka in det i den fyrkantiga ballein. Små magneter håller den på plats. Alternativt kan eu installera det cirbulåra gallret genom att trycka in det i den crkulåra ballein.

108 QCI 6DC/PCI 6DC/PCI 6DC LP Quick Start Guide 109
