Caractéristique	Détails
Type de haut-parleur	Haut-parleur à deux voies
Réponse en fréquence	40 Hz - 20 kHz
Impédance	8 Ohms
Puissance nominale	100 Watts
Puissance maximale	200 Watts
Dimensions	300 mm x 200 mm x 250 mm
Poids	5 kg
Utilisation recommandée	Écoute domestique, systèmes audio professionnels
Maintenance	Nettoyage régulier, vérification des connexions
Sécurité	Éviter l'exposition à l'humidité, ne pas surcharger le haut-parleur
Informations générales	Compatible avec divers amplificateurs, idéal pour les mélomanes

FOIRE AUX QUESTIONS - PCI 6DC LP TANNOY

Quel est l'impédance nominale du TANNOY PCI 6DC LP?

L'impédance nominale du TANNOY PCI 6DC LP est de 8 ohms.

Comment connecter le TANNOY PCI 6DC LP à un amplificateur?

Pour connecter le TANNOY PCI 6DC LP à un amplificateur, utilisez des câbles de haut-parleur appropriés et assurez-vous de bien respecter la polarité (+ et -) lors de la connexion.

Quel type de caisson de basse est recommandé pour accompagner le TANNOY PCI 6DC LP?

Il est recommandé d'utiliser un caisson de basse actif ou passif compatible avec une impédance de 8 ohms pour un meilleur équilibre sonore.

Quelle est la plage de fréquence du TANNOY PCI 6DC LP?

La plage de fréquence du TANNOY PCI 6DC LP est de 40 Hz à 20 kHz.

Comment réduire la distorsion sonore du TANNOY PCI 6DC LP?

Pour réduire la distorsion sonore, assurez-vous de ne pas pousser l'amplificateur à son maximum et d'utiliser des câbles de haute qualité pour les connexions.

Le TANNOY PCI 6DC LP peut-il être utilisé en extérieur?

Le TANNOY PCI 6DC LP est conçu pour une utilisation en intérieur. Utiliser le haut-parleur en extérieur peut endommager le matériel.

Comment nettoyer le TANNOY PCI 6DC LP?

Pour nettoyer le TANNOY PCI 6DC LP, utilisez un chiffon doux et sec. Évitez les produits chimiques ou les nettoyants abrasifs.

Que faire si le son est faible ou déséquilibré?

Vérifiez les connexions, assurez-vous que l'amplificateur fonctionne correctement, et essayez de régler les paramètres d'égalisation si disponibles.

Le TANNOY PCI 6DC LP est-il compatible avec un système home cinéma?

Oui, le TANNOY PCI 6DC LP peut être intégré dans un système home cinéma, mais assurez-vous qu'il est correctement configuré avec les autres haut-parleurs.

Quelle est la puissance recommandée pour l'amplificateur utilisé avec le TANNOY PCI 6DC LP?

Il est recommandé d'utiliser un amplificateur avec une puissance de sortie entre 50 et 200 watts par canal pour obtenir des performances optimales.

MODE D'EMPLOI PCI 6DC LP TANNOY

Consignes de sécurité

Les points repées par ce symbole portent une tension électrique suffisante pour constituer un risque d'électrocution. Utilises uniquement des câbles d'enominés professionnels de haute qualité avec fiches Jard murr 6,35 mm ou fiches à verrouillages déjà installées. Toute autre installation ou modification doit être effectuée uniquement par un personnel qualifié.

Le symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil - elle peut

Attention Ce symbol signale les consignes d'utilisation et d'entre ! Tien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'apparel.

Attention Pour ésher tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau amière. L'intérieur de l'appareil ne possèce aucun élément répanable par l'utilisateur. Le varer toute réparation à un professionnel qualité.

Attention Pour rénue les risques de feu et de choc électrique, n'aposez pas cet apparel à la plure, à la mûbourse, aux gouttes ou aux étabrouses. Me posez pas de réclient contenant un liquide sur l'apparel un vase par exemple.

Attention Des consignes de sécurisé et d'entraîment sont destinées à un personnel qualifie. Pour être tout mesure de cette décréture, n'effectuance une réparation au matériel par se qui se devirte sur le command d'utilisation. Les amélières républications doivent être effectuées uniquement par un technéorie spécialisé. 1. Lesz des consignes. 2. Conserves des consignes. 3. Respectez tous les attendements. 4. Respectez toutes les consignes d'utilisation. 5. Utiliser jusqu'à l'appareil à proximité d'un liquide. 6. Nettoyez l'appareil avec un chiffon sec. 7. Veillez a ne pas compter la bonne ventilation de l'appareil de ses autres de ventilation. Respectez des consignes du fabricant concernant l'installation de l'appareil.

B. Ne placez pas l'apparel à proximité d'une source de chaleur telle qu'un chauffage, une cubinière ou tout appareil dépageant de la chaleur (y compris un ampli de puissance).

1. Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différents. Le plus large est le contact de sécurité. Les prises tome possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'all-mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricin pour effectuer le changement de prise.

2. Instaiez le cordon d'alimentation de telle façon que personne ne puisse marcher dessus et qu'il soit protégé d'artes coupantes. Assurez-vous que le cordon d'alimentation est suffisamment protégé, notamment au niveau de sa prise électrique et de l'endroit où il est relie à l'apparelli cela est également variable pour une éventurée rallonge électrique.

3. Utilise exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant

1. Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés parte fabricant ou livés avec le produit

Déplacez précautionneusement tout chariot ou diabie chargé pour éviter d'éventuelles blessures en cas de chute. 13. Débranchez l'appareil de la tension secteur en cas d'orage ou si l'appareil reste multisé pendant une longue période de temps.

1. Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommage de quelque façon que ce soit (dammages sur le concern d'alimentation ou la par par exemple), si un liquide ou un objet a penetré à l'intérieur du châtsis, si l'appareil a été exposé à la plue ou à l'humidité, s'il nettoîcione par correctement ou à la suite d'une chute.

2. L'appareil doit être correcte à une prise secteur dotée d'une protection par mise à la terre.

3. La prise électrique ou la prise IEC de tout appareil dénué de bouton marché-amèt doit rester accrevable en permanence.

1. Mise au rebut appropriée de ce produit: Ce symbole indique qu'en accord avec la directive DCCC (2012/19/LU) et les lors en vigueur dans votre pays, ce produit ne doit pas être jéré avec les déchets ménagers. Ce produit doit être

déposé dans un point de collecte agréé pour le recyclage des déchets d'équipements électriques et électroniques

(13). Une momentale manipulation de ce type de déchets pourrait avoir un impact netéglut sur l'environnement et la santé à cause des substances potentiellement dangements d'entralement essoitures à ces équipements. En même temps, votre coupation dans la mise au droit de ce product controuvers à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'environ ou nous pouvez depérer un déchets d'équipements pour le moyage, veuille contactant votre mailie ou votre centre local de collecte des déchets. 18. N' installait pas l'appared dans un espace conféré total qu'une bibliothèque ou nuclide simulaire. 19. Ne placeants jamais d'objets inflammés, tes que des bouges allumées, sur l'appared. 20. Garchez d'argent l'impact environnements ouvraste nous mettre des piles au reflux. Les piles usées doivent être déponées dans un point de collecte adapté. 21. Cet appared peut être utilisé un direct tropiel ou modés avec des températures de 45°C maximum.

DÉNI LÉGAL

Music Tribe ne peut être tenu pour responsable pour toute porte pouvant une suite par toute personne se land en partie ou est installé à toute description, photographée au affirmation contente dans ce document. Les caractéristiques, l'apérance et d'autres informations peuvent faire l'œches de modifications sans notification. Toutes marques appartiennent à leurs propriétaires respectifs. Midas, Karl Teknik, Laub Grupen, Lake, Tanney, Turbosound, TC Electronic, TC Helium, Behinger, Eugena, Austin Musphones et Conduisie sont des marques ou marques réserves de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2022 tous droits réserves.

GARANTIE LIMITÉE

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supérieurs et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet community.muscitnbe.com/pages/supportéwarranty.

Merci d'avoir achete de haut-parleur de plafond haute performance Tannoy. Cette gamme de produits est adaptée aux applications de musique et de renforcement de la parole de haut niveau nécessitant une qualité sonore exceptionnelle avec une fiabilité sans compromis.

Caractéristiques

QCI 6DC

• Haut-parieur haute performance pour les applications d'installation au plafond

• Haut-parleur 6 ^1 Dual Concentric doté de la technologie Tannoy Omnimagnet
  • Guide d'ondes Torus Ogive pour une directivité améliorée
  • Cone en fibre de verre avec contour en cacutchouc à haute excursion pour une tenue de route Elevée
• 70 watts en continu, puissance de crête de 280 watts
• Cadre extrêmement fin pour une installation discrète

PCI 6DC

• Haut-parleur haute définition haut de gamme pour les applications d'installation au plafond
• Haut-parleur 6" Dual Concentric avec directivité constante de source ponctuelle Tannoy
  • Guide d'ondes Tulip pour une réponse en fréquence fluide et uniforme sur une large zone de couverture impossible à atteindre avec des conceptions discrètes et
  bidirectionnelles
  • Cène en Kevlar ^x bleu avec contour en caoutchouc à haute excursion pour une tenue de route élevée
• Commutateur de niveau haute fréquence variable à 3 voies pour des préférences de performances personnalisées
  • 70 watts en coûtinu, puissance de crête de 280 watts

PCI 6DC LP

• Haut parleur haute définition haut de gamme pour les applications d'installation au plafond
• Conception de châssis à profil bas pour offrir un son exceptionnel dans des espaces restrents
• Haut-parleur 6 ^th Dual Concentric doté de la technologie Tannoy Omnimagnet
  • Guide d'ondes Torus Ogive pour une directivité améliorée
  • Cône en Kevlar ^™ bleu avec contour en caoutchouc à haute excursion pour une tenue de route élevée
• Commutateur de niveau haute fréquence variable à 3 voies pour des préférences de performances personnalisées
  • 70 watts en continu, puissance de crête de 280 watts

Caractéristiques communes:

- Lumette extrêmement fine pour une installation discrete • Comprend des chariones et des grilles rondes et carrées pour des applications polyvalentses • Châris rigid pour des performances de basses améliennes et une application durable • Construction intégrée pour une installation facile • l'inution tranche semi-mate qui s'adapte discrètement dans n'importe quel environnement • Revisatement en poudre perforé résistant aux UV grille grillagée en acter avec protection anti-poussière • Grilles amboûbles pour peinture personnalisée • Système de fixation à pince auto-alignante • Badge de grille avec logo Tannoy en option inclus

Déballage

Chaque produit et accessoire Tannoy est soigneusement Inspecté avant l'emballage. Après le déballage, veuillez insperter votre produit pour vous assurer qu'aurain dommage n'est survenu pendant le transport. Dans le cas improbable de tout dommage, veuillez en informer immédiatement votre revendeur et conserver votre carton d'expédition, car votre revendeur peut vous demander de lui renveyer l'unité défectueuse pour inspection.

Avis de sécurité

Certains codes de construction régionale exigent l'utilisation d'une méthode secondaire de fixation des haut-pardeurs au plafond pour assurer la sécurité d'un support de secours. Une ligne de support secondaire doit être fixée de l'arrière du produit à un point source au plafond. Veuillez consulter les codes de construction pertinents dans votre région.

Lorsque vous utilisez un pilote d'alimentation pour installer le produit, il est essentiel d'utiliser les réglages de niveau de couple corrects pour éviter un serrage excessif et des dommages au matériel du plafond ou aux pinces.

Couple de serrage recommandé: 1,5 Nm.

Tamnoy ne sera pas tenu responsable des dommages causés par une mauvaise installation de ces enceintes.

Identification des caractéristiques du produit

QCI 6DC

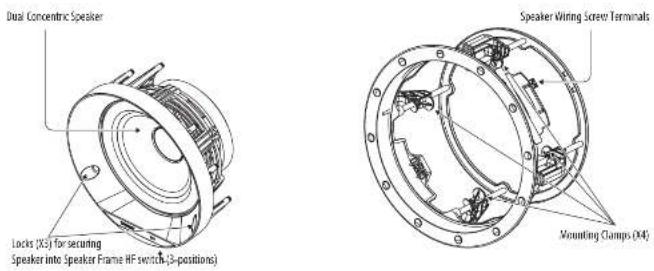

Identification des caractéristiques du produit

PCI 6DC Articles fournis

Câblage et configuration Installation

Connexions des terminaux

1. ATTENTION: Pour éviter d'endommager votre enceinte, assurez-vous que l'amplificateur est été avant de connecter ou de déconnecter des câbles.
2. Avant d'allumer l'amplificateur, vérifiez à nouveau que toutes les connexions sont sécurisées et que la polarité est correcte.
3. Noter: Pour chaque enceinte de cette série, le déflecteur carré ou circulaire approprié doit être installé avant de connecter le câblage des enceintes.
   Les délecteurs sont montés par l'arrière et les his des haut-parleurs ne peuvent donc pas être connectes pendant l'installation des délecteurs.
4. Les deux bornes à vis à l'arrière de chaque enceinte sont étiquetées positif (+; et négatif -). Ceux-ci se connectent respectivement aux bornes de sortie positive (+) et négative (-) de votre amplificateur de puissance audio.
5. Démutéz environ 8 mm (1/4") de la gauche de protection extérieure d'un conducteur et torsées ses noyaux intérieurs ensemble pour éster les courts-circuits dans aux fils errants. Insénez le noyau dans la borne à vis tout en vous assurant que la polarité est respectée, les deux fils d'enceinte Sánchez les deux vis pour établir une connexion sécurisée.
6. Les bornes a vis du QCI 60C sont situées à l'arrière de l'enceinte. Les bornes a vis pour les PCI6DC et PCI6DC IP sont situées sur le cadre du haut-pauteur. Le châssis PCI6DC et PCI6DC IP peut être préinstallé et cable, et l'ensemble de haut-pauteurs ajouté entérieurement.

1. ATTENTION: Pour éviter d'endommager votre enceinte, assurez-vous que l'amplificateur est éleint avant de connecter ou de déconnecter des câbles.
2. La procédure ci-dessous décrit l'installation de l'encente dans un plafond ou un mur à colombage typique avec des cloisons sèches / plaques de plâtre.
3. Localisez une position de montage appropriée pour l'enceinte à l'aide d'un détecteur de montants.

ATTENTION: Assurez-vous qu'il n'y a pas de lignes électriques, d'autres câbles ou de plomberie tels que l'eau, les égoirs, les conduites de gaz à l'emplacement de coupure choisi. Assurez-vous également que l'emplacement est suffisamment éloigné du montant mural le plus proche pour que le mécanisme de serrage puisse fonctionner sans interférence.

1. Utilisez le gabant de découpe fourni comme guide et découpez un trou circulaire dans la claison sèche / plaque de plâtre. Retirez tous les débris du trou. Utilisez un adhesif approprié dans la zone locale à l'intérieur du trou pour sceller la claison sèche aux montants et aux solves, afin d'exter le hourdonnement du plafond.

Cutout Installation Template

1. Faites passer le fil du haut-parleur de votre amplificateur à cet emplacement, en laissant suffisamment de jeu pour permettre la connexion.
2. Pour utiliser la grille d'encente carrée, déplacez d'abord les princes de montage hors du chemin en dévissant les quatre vis accessibles depuis l'avant de l'encente. Retirez le support des bandes de ruban adhésif double face et poussez l'encente dans le déflecteur carré fourmi.

1. Si vous souhaitez utiliser la grille d'enceinte circulaire, installez plutôt le déflecteur circulaire fourni.

1. Suivez les informations des pages précédentes pour connecter les fils d'encente de votre amplificateur de puissance aux bornes d'encente. Assurez vous de vérifier que la polarite est correcte et que les fils positif et négatif sont solidement et correctement connectés.

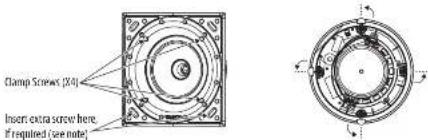

2. Assurez-vous que les pinces sont toutes dans leur position de repos, puis appuyez sur l'ensemble haut-parleur / deflecteur dans le trou découpé dans le mur, en vous assurant que les fils des haut-parleurs ne sont pas coincés.

3. Serrez les quatre vis accessibles depuis l'avant de l'encinte, jusqu'à ce que les quatre pinces maintiennent l'encinte en place. Lorsque les vis sont serrées, les pinces fournent lors de leur position de reçes et se fixent à la raison sèche / plaque de plâtre.

Noter: Après l'installation, si le déflecteur carré n'appule pas à plat contre la cloison sèche, inserez une vis de 1/2" de long dans la dépression ovale de chaque coin du déflecteur et serrez à la main jusqu'à ce que le déflecteur soit à plat contre la cloison sèche.

1. Installez la grille carrée en l'enlongant dans le dellecteur carré. De petits aimants le maintiennent en place.

1. Vous pouvez également installer la grille circulaire en l'enfonçant dans le déflecteur circulaire. De petits aimants le maintiennent en place.

1. Les grilles peuvent être peintes pour correspondre au décor, avant d'être installées sur le déflecteur du haut-parleur.
2. Utilisez les masques carrés ou circulaires fournis pour protéger les cônes du haut-parleur lors de la peinture.

PCI 6DC et PCI 6DC LP

1. AVERTISSEMENT: Pour éviter d'endommager votre encointe, assurez-vous que l'amplificateur est éteint avant de connecter ou de déconnecter des câbles.
2. La procédure ci-dessous décrit l'installation de l'enceinte dans un plafond à colombages typique avec des cloisons sèches y plaques de plâtre. Le cadre de haut-parleur PCI 6DC et PCI 6DC LP est installé et câblé, puis l'ensemble de haut-parleur peut être ajouté plus tard.
3. Localiser une position de montage appropriée pour l'encreinte à l'aide d'un détecteur de montants. AVERTISSEMENT: assurez-vous qu'il n'y a pas de lignes Electriques, d'autres câbles ou de plomberie très que l'eau, les enfants, les conduites de gaz à l'emplacement de coupure choisi. Assurer-vous également que l'emplacement est suffisamment éloigné ou montant mural le plus proche pour que le mécanisme de serrage puisse fonctionner sans interférence.
4. Utilisez le gabardt de découpe fourni comme guide et découper un trou circulaire dans la cloison sèche / plaque de plâtre. Retirez tous les débels du trou. Utilisez un adhésif approprié dans la zone locale à l'intérieur du trou pour sceller la doison sèche aux montants et aux solives, afin d'éviter le bourdonnement du plafond.

Cutout Installation Template

1. Faites passer le fil du haut-parteur de votre amplificateur à cet emplacement, en laissant suffisamment de jeu pour permettre la connexion.
2. Pour utiliser la grille d'enceinte carée, commonez par écarter les pinces de montage comme décrit à l'étape 9 ci-dessous. Retirez le support des bandes de ruban adhésil double face et poussez le cadre de l'enceinte dans le déflecteur caré fourni.

1. Pour utiliser la grille d'enceinte circulaire, poussez plutôt le cadre d'enceinte dans le déflecteur circulaire fourni,

1. Suivez les informations des pages précédentes pour connecter les fils d'enceinte de votre amplificateur de puissance aux bornes d'enceinte sur le cadre d'enceinte. Assures-vous de vérifier que la polarité est correcte et que les fils positif et négatif sont solièrement et correctement connectés. Fitez le câblage du tout-parleur à l'anneau arrière du cadre avec des attaches pour empêcher tout mouvement.

PCI GDC Terminals

1. Appuyez avec précaution sur le cadre de l'encente dans le trou de découpe, en vous assurant que les fils d'encente ne sont pas pincés. Accrédez à l'intérieur du cadre et faites pivoter les pinces vers l'extérieur et tiraz les pinces vers l'avant sur leurs rails pour fixer le cadre de l'encente à la raison sôche / plaque de plâtre. Pour retirer le cadre de l'encente du trou, appuyez sur les parties de dégagement et pouvez les pinces vers l'arrière.

Clamps [X4]

1. Utilisez les masques carrés ou circulaires fournis pour protéger les cônes du hout-parleur lors de la peinture,

1. Les grilles peuvent être peintes séparement.
2. Pour monter le haut parleur dans le cadre de haut parleur monté, alignez le connecteur sur le haut parleur avec le connecteur correspondant sur le cadre de haut parleur. La bague extérieure du haut parleur a un canal de guidage d'alignement qui s'adapte à un talent d'alignement sur le cadre.

Alignment guide

1. Pour vencuiller l'enceinte en place dans le cadre, appuyez sur les trois boutons de vencuillage à l'avant de l'enceinte.
   Noter: Après l'installation, si le déflecteur carré n'appule pas à plat contre la doison sèche, insérez une vis de 1/2 "dans la dépression ovale dans chaque coin du déflecteur et serez à la main jusqu'à ce que le déflecteur soit à plat contre la doison sèche.

1. Pour déverrouiller le haut-parleur du cadre du haut-parleur, commencez par supporter le poids du haut-parleur et faites tourner chaque vertou avec un tournevis de moins d'un demi-tour.
2. Le commutateur HF a trois positions, 0 diff'ant plat. Ajustez si nécessaire en fonction de la position de la pièce et des conditions acoustiques.

HF Switch HF Switch

1. Installez la grille carrée en l'enfonçant dans le déflecteur carré. De petits aimants le maintiennent en place. Nous pouvez également installer la grille circulaire en l'enfonçant dans le déflecteur circulaire.
