MANUAL DE USUARIO PCI 6DC LP TANNOY

Instrucciones de seguridad

Las terminales marcadas con este simulo transportan ciemto electrica de maqultud suficiente como para constituir un risvo de descarga electrica. Utilie solo cables de altavor profesimadas y de alta calidad con conestores 15 de 6,3 mm o de bayoneta prefijados. Cualquera otra Instalación o modaficación debe ser realizada unicamente por un técnico qualificado.

Este símbolo, siempre que aparece, le advierte de la presencia de voltaje peligmore sin aslar dentro de la caja; este voltaje puede ser suficiente para constituir un riesgo de descarga.

Este símbols, siempre que aparece, le advierte sobre instrucciones operativos y de mantenimiento que aparecen en la documentación adjunta. Por favor, les el manual.

Atención Para reducir el design de descarga eléctrica, no quite la tapa lo la parte postenort. No hay piezas en el interior del equipo que puedan ser reparadas por el usuario. Si es necesario, pingase en contacto con personal cualificado.

Atención Para reducir el riesgo de incendio o descarga eléctrica, no eviponga este aparato a la livia, humedad o alguna otra fuente que puesta salpícar o denamar algún líquido sobre el aparato. No coloque ningún tipo de recipiente para líquidos sobre el aparato.

Atención Las instrucciones de servicio deben llevarías a cabo exclusivamente personal qualificado. Para evitar el riesgo de una descarga eléctrica, no realice reparaciones que no se encuentren descritas en el manual de operaciones. Las reparaciones deben ser realizados exclusivamente por personal qualificado.

1. Lea las instrucciones.
2. Conserve estas instrucciones.
3. Presto atención a todos las advertencias.
4. Siga todas las instrucciones.
5. Ko use este aparato cerca del agua.
6. Limpie este aparato con un paño secu.

7. Ko bloquee las aborturas de ventilación. Instale el equipo de escuerdo con las instrucciones del fabricante.

8. No instale este equipo cerca de fuentes de calor tales como radiadores, acumuladores de calor, estufas u otros aparatos (induyendo amplificadores) que puedan producer calor.

9. He elimine o desabitable nunca la conisión a tierra del aparato o del cable de alimentación de comiente. Un enchute polarizado tiene dos poles, uno de los cuales tiene un contacto más ando que el otro. Una cuarto a preusa a tierra dispone de una conisión dos poles y la puesta a tierra. El contacto and/o y el tumor contracte, respectivamente, son los que garantan una mayor seguridad. Si el enchute su ministrado con el equipo no concuerda con la tierra de comiente, consulte con un encricida para考える la tierra de contente obietales.

10. Coloque el cable de suministro de energía de manera que no pueda ser poseó y que este protegido de objetos inflados. Asegúne de que el cable de suministro de energía está protegido, especialmente en la zona de la clavía y en el punto de sale del aparato.

11. Use inicamente los dispositivos accesorios especificados por el fabricante.

1. Use únicamente la garriella, plataforma, tripode, suporte o mesa especificado por el fabricante o suministrados junto con el equipo. Al transportar el equipo,

danos y caixas a trocezar con alún obstáculo. 13. Deserchufe el equipo durante tormentas o si no va a utilizando durante un período largo.

1. Confe las reparamaciones indicamente a servicios técnicos cualificados. La unidad requiere mantenimiento siempre que haya suficiente algún día, si el cable de suministro de energía y el enchule presentarán lítricas, se hubiera denamado un líquido o hucieran cada objetos dentro del equipo, si el aparato hubiera estado crepuesto a la humedad a la lluvia, si ha ocupada de funcionar de manera normal o si ha suirda alain pelas y sida.

2. Al conectar la unidad a la toma de contente eléctrica asegúrese de que la conseón disponga de una unión a tierra.

3. Si el embule o conector de red sirve como unicomedio de desconectón, este debe ser accesible fácilmente.

1. Cómo debe deshacarse de este aparatos: Este símbalo indica que este aparato no debe ser tratado como basura organica, según lo indicado en la Directiva WEEE (2012/19/EU) y a los

En lugar de cie deberá llevando al punto limpio más cercano para el reciclaje de sus elementos eléctricos / elecricionos (EE). En haber esto están ayudando a prevenir las posibles consecuendas negativas para el medio ambiente y la salud que podrían ser provocadas

EN

ES

por una gestión inadecuada de este tipo de aparatos. Además, el reciclaje de materiales ayudará a conservar los recursos naturales. Para más información acerca del reciclaje de este aparato, póngase en contacto con el Ayuntamiento de su ciudad o con el punto limpio local. 18. No instate esta unidad en un espacio muy reducida, tel como encasistrada en una librado o similar. 19. No coloque objetos con llama, como una vela encaminida, sobre este aparatos.

1. Tenga presentes todas las advertencias relativas al recidaje y correcta eliminación de las pilas. Las pilas deben ser siempre eliminadas en un punto limpio y nunca con el resto de la basura orgánica.

2. Puede usar este aparato en lugares con climas tropicales y moderados que soporten temperaturas de hasta 45°C.

NEGACIÓN LEGAL

Music Tribe no admite ningún tipo de responsabilidad por cualquier día o perdida que puiera suffer cualquier persona por confiar total o parcialmente en la descripción, fotografías o afirmaciones contextias en este documento. Las representaciones técnicas, imágenes y otras informaciones contenden en este documento están sujetas a modificaciones sin previsto aviso. Todas las marcas comerciales que aparecen así su propiedad de sus respectiones darlas, Klates, Kralo Teinkil, Lab Gruppen, Lake, Tanney, Turbosound, TC Electronic, TC Helicon, Benningor, Buqora, Aston Microphones y Costrudio son marcas comerciales a marcas registradas de Music Tribe Global Brands Ltd. O Music Tribe Global Branch Ltd. 2022 Reservando todos los derechos.

GARANTÍA LIMITADA

Si quiere conocer los detalles y condiciones aplicables de la garantía así como información adicional sobre la Garantía limitada de Music Tribe, consulte online toda la información en la web community.musitribe.com/page/supportexarranty.

4 QCI 6DC/PCI 6DC/PCI SDC | P Quick Start Guide 5

Gracias por adquirir este altavoz de techo de alto rendimiento Tannoy. Esta gama de productos es adecuada para aplicaciones de refuerzo de voz y música de alto nivel que requieren una calidad de sonido excepcional con una fiabilidad sin concesiones.

Características

QCI 6DC

• Altavoz de alto rendimiento para aplicaciones de instalación en el techo
• Controlador concentrico dual de 6° con tecnologia Tannoy Omnimagnet
• Guía de ondas Torus Ogive para mejorar la directividad
• Cono de fibra de vidrio con borde de goma de alta excursión para un manejo de alta potencia
• 70 vatios continuos, 280 vatios de potencia máxima
• Bisel estremadamente delgado para una instalación discreta

PCI 6DC

• Altave premium de alta definición para aplicaciones de instalación en el techo
• Controlador concentrico dual de 6" con directividad constante de fuente puntual Tannoy
• Tulip Waveguide para una respuesta de frecuencia suave y unilonne en un área amplia de cobertura inalcanzable con diseños discretos de dos vías
• Cono de Kevlar * azul con borde de gorna de alta excursión para un manejo de alta potencia
• Interruptor de nivel de alta frecuencia variable de 3 vías para preferencias de rendimiento personalizadas
• 70 vatios continuos, 280 vatios de potencia máxima

PCI 6DC LP

• Altavoz premium de alta definición para aplicaciones de instalación en el techo
• Diseño de chasis de perfil bajo para ofrecer un gran sonido en situaciones de espacio reducido
• Controlador concéntrico dual de 6º con tecnologia Tannoy Omnimagnet
• Guía de ondas Torus Ogive para mejorar la directividad
• Cono de Kevlar "azul con borde de gama de alta excursión para un manejo de alta potencia
• Interruptor de nivel de alta frecuencia variable de 3 vías para preferencias de rendimiento personalizadas
• 70 vatios continuos, 280 vatios de potencia máxima

Características comunes:

- Bisel extremadamente delgado para una instalación discreta - Incluye deflectores redondos y cuadrados y rejillas para aplicaciones versátiles - Chasis nígido para un mejor rendimiento de bajos y una aplicación duradora - Construcción integrada para una fácil instalación - Acobío blanco semi mate que se adapta discretamente a cualquier ambiente - Recubierto en polos resistente a los rayos UV perforado de malla de acero con protección contra el polvo - Rejillas extraíbles para pintura personalizada - Sistema de montaje de abrazadera autotallineable - Insigna de rejilla con el logotipo de l'annoy opcional incluida

Desembalaje

Todos los productos y accesorios de Tannoy se Inspeccionan cuidadosamente antes de empacar. Después de desempacar, inspeccione su producto para asegurarse de que no haya ocurrido ningún daño durante el transporte. En el improbable case de cualquier daño, notifique a su distribuidor inmediatamente y conserve la caja de envio, ya que su distribuidor puede pedirle que lo devuelva la unidad defectuosa para su inspección.

Avisos de seguridad

Algunos códigos de construcción regionales requieren el uso de un método secundario para asegurar los altavores en el techo para brindar la seguridad de un soporte de respaldo. Se debe conectar una línea de soporte secundaria desde la parte posterior del producto a un punto de origen en el techo. Consulte los códigos de construcción relevantes en su región.

Cuando se utiliza un controlador de potencia para instalar el producto, es esencial utilizar los ajustes de nivel de torsión correctos para evitar apretar demasiado y dañar el material del techo o las abrazaderas.

Par de apriete recomendado: 1,5 Nm.

Tamnoy no se hace responsable de los daños causados por la instalación incorrecta de estos altavoces.

Identificación de características del producto

QCI 6DC

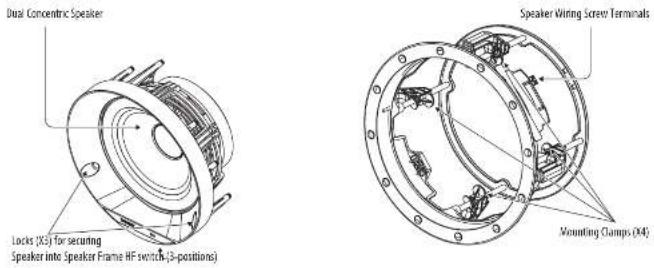

Identificación de características del producto

PCI 6DC Elementos suministrados

Cableado y configuración Instalación

Conexiones de terminales

1. ADVERTENCIA: Para evitar daños potenciales a su altavoz, asegúrese de que el amplificador este apogado antes de conectar o desconectar cualquier cable.
2. Antes de encender el amplificador, verifique que todas las conexiones estén seguras y que la polaridad sea la correcta.
3. Notac Para cada altavoz de esta serie, se debe instalar el deflector cuadrado o circular correcto antes de conectar el cableado del altavoz. (Los deflectores se colocan desde atrás, por lo que los cables de los altavoces no se pueden conectar mientras se instalar los deflectores).
4. Los dos terminales de tornillo en la parte posterior de cada altavoz están etiquetados como positivo (+) y negativo (-). Estos se conectan respectivamente a los terminales de salida positivo (+) y negativo (-) de su amplificador de potencia de audio.
5. Pele aproximadamente 8 mm ("14") de la capa protectora exterior de un conductor y retuerza sus núcleos internos para evitar un cortar/mínito con los cables pendidos. Inserte el núcleo en el terminal de tornillo asegurándose de que se mantiene la polaridad correcta. Repita esto para ambos cables de altavoz Apriete los dos tornillos para hacer una conexión segura.
6. Los terminales de tornillo para el PCI 6DC se encuentran en la parte posterior del altavoz. Los terminales de tornillo para PCI 6DC y PCI 6DC IP se encuentran en el marco del altavoz. El marco PCI 6DC y PCI 6DC IP se puede preinstalar y conectar, y el conjunto de altavones se puede agregar en una etapa posterior.

1. ADVERTENCIA: Para evitar daños potenciales a su altavoz, asegúrese de que el amplificador está apagado antes de conectar o desconectar cualquier cable.
2. El procedimiento a continuación describe la instalación del altavoz en un techo o pared con vigas típicas con paneles de yeso / placas de yeso.
3. Busque una posición de montaje adecuada para el altavoz, utilizando un buscador de vigas.
   ADVERTENCIA: Asegúrese de que no haya líneas eléctricas, otros cables o tuberías como agua, alcant arillado o líneas de gas en la ubicación de corte elegida. También asegúrese de que la ubicación este lo suficientemente lejos del mont ante de pared más cercano para que el mecanismo de sujeción pueda funcionar sin interferencias.
4. Utilice la plantilla de recorte suministrada como guía y corte un orificio circular en el panel de yeso / cartón yeso. Retire cualquier residuo del agujero. Use un adhesivo adecuado en el área local dentro del orificio para sellar el panel de yeso a los montantes y vigas, para evitar el zumbido del techo.

Cutout Installation Template

1. Ejecute el cable del altavoz desde su amplificador hasta esta ubicación, dejando suficiente holgura para permitir la conexión.
2. Para usar la rejilla cuadrada del altavoz, primero mueva las abrazaderas de montaje fuera del camino quitando los cuatro tornillos accesibles desde la parte frontal del altavoz. Retire el respaldo de las tiras de cinta adhesiva de doble cara y presione el altavoz en el deflector cuadrado suministrado.

1. Si desea utilizar la rejilla circular del altavoz, instale el deflector circular suministrado.

1. Siga la información de las páginas anteriores para conectar los cables de los altavoces desde su amplificador de potencia a los terminales de los altavoces. Asegúrese de verificar que la polaridad sea correcta y que los cables positivo y negativo esten conectados de manera segura y correcta.

2. Asegúrese de que las abrazaderas estén todas en su posición de reposo, luego presione el conjunto de altavoz / deflector en el orificio recortado en la pared, asegurándose de que los cables de los altavocres no queden alrapados.

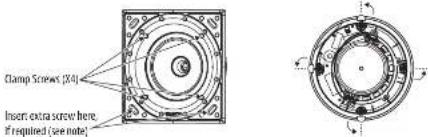

3. Apriete los cuatro tomillos accesibles desde la parte frontal del altavoz, hasta que las cuatro abrazaderas mantengan el altavoz en su lugar. A medida que se aprietan los torillas, las abrazaderas giran fuera de su posición de descanso y se sujetan al panel de yeso / cartón yeso.

Nota: Después de la instalación, si el deflector cuadrado no presiona plano contra el panel de yeso, inserte un tornillo de 1/2" de largo en la depresión ovalada en cada esquina del deflector y apriete a mano hasta que el deflector esté plano contra el panel de yeso.

1. Instale la rejilla cuadrada presionándola en el deflector cuadrado. Pequeños imanes lo mantienen en su lugar.

1. Como alternativa, instale la rejilla circular presionándola en el deflector circular. Pequellos lmanes lo mantienen en su lugar.

1. Las rejillas se pueden pintar para que coincida con la decoración, antes de colocarlas en el deflector del altavoz.
2. Utilice las máscaras cuadradas o circulares suministradas para ayudar a proteger los conos de los altavoces al pintar.

1. ADVERTENCIA: Para evitar daños potenciales a su altavoz, asegúrese de que el amplificador esté apagado antes de conectar o desconectar cualquier cable.
2. El procedimiento a continuación describe la instalación del altavoz en un techo con vigas típico con paneles de yeso / cartón yeso. El marco de altavoz PCI 6DC y PCI 6DC LP está instalado y cableado, luego el conjunto de altavoz se puede agregar más tarde.
3. Busque una posición de montaje adecuada para el altavon, utilizando un buscador de vigas. ADVERTENCIA: Asegúrese de que no haya líneas eléctricas, otros cables o tuberías como agua, alcantarillado o líneas de gas en la ubicación de corte elegida. También asegúrese de que la ubicación esté lo suficientemente lejos del montante de pared más cercano para que el mecanismo de sujeción pueda funcionar sin interferencias.
4. Utilice la plantilla de recorte suministrada como quía y corte un orificio circular en el panel de yeso / cartón yeso. Retile cualquier residuo del agujero. Use un adhesivo adecuado en el área local dentro del orificio para sellar el panel de yeso a los montantes y vigas, para evitar el zumbido del techo.

Cutout Installation Template

1. Ejecute el cable del altavoz desde su amplificador hasta esta ubicación, dejando suficiente hoigura para permitir la conexión.
2. Para usar la rejilla cuadrada del altavoz, primero mueva las abmazaderas de montaje hacia un lado como se describe en el paso 9 a continuación. Retire el respaldo de las tiras de cinta de doble cara y presione el marco del altavoz en el deflector cuadrado suministrado.

1. Para utilizar la rejilla circular del altavoz, empuje el marco del altavoz en el deflector circular suministrado.

1. Siga la información de las páginas anteniores para conectar los cables de los altavoces desde su amplificador de potencia a los terminales de los altavoces en el marco del altavoz. Asegürese de verificar que la polaridad sea correcta y que los cables positivo y negativo esten conectados de manera segura y correcta. Asegúrese el cableado del altavoz al anillo trasero del marco con bridas para evitar el movimiento.

PCI GDC Terminals

1. Presione con cuidado el marco del altavoz en el orificio recortado, asegurándose de que los cables del altavoz no estén pellizados. Susque dentro del marco y gire las abrazaderas hacia afuera y tire de las abrazaderas hacia adelante en sus rieles para asegurar el marco del altavoz al panel de yeso / cartón yeso. Para quitar el marco del altavoz del orificio, presione las prestañas de liberación y empuje las abrazaderas hacia atrás.

Clamps [X4]

1. Utilice las máscaras cuadradas o circulares suministradas para ayudar a proteger los comos de los altavoces al pintar.

1. Las rejillas se pueden pintar por separado.
2. Para montar el altavoz en el marco del altavoz montado, alince el conector del altavoz con el conector correspondiente en el marco del altavoz. El anillo exterior del altavoz tiene un canal de guía de alineación que se ajusta a un talón de alineación en el marco.

Alignment guide

Quick Star Guide

35

1. Para bloquear el altavoz en su lugar en el marco, presione los tres botones de bloqueo en la parte frontal del altavoz. Nota: Después de la instalación, si el deflector cuadrado no prestona plano contra el panel de yeso, inserte un tornillo de 1/2" en la deprestón ovalada en cada esquina del deflector y apriete a mano hasta que el deflector este plano contra el panel de yeso.

1. Para desbloquear el altavoz del marco del altavoz, primero sostenga el peso del altavoz y gire cada bloqueo con un destornillador menos de media vuelta.
2. El conmutador HF tiene tres posiciones, siendo 0 dB plano. Ajuste según sea necesario para adaptarse a la posición de la habitación y las condiciones acústicas.

HF Switch HF Switch

1. Instale la rejilla cuadrada presionándola en el deflector cuadrado. Pequeños imanes lo mantienen en su lugar. Alternativamente, instale la rejilla circular presionándola en el deflector circular.
