8 QCI 6DC/PCI 6DC/PCI 5DC | P Quick Start Guide 9

Grazie per aver acquistato questo altopartante da solfitto ad alte prestazioni Tannoy. Questa gamma di prodotti è adatta per musica di alto livello e applicazioni di rinforzo vocale che richiedono una qualità sonora eccezionale con affidabilità senza compromessi.

Caratteristiche

QCI 6DC

- Atoperiante ad alte prestazioni per applicazioni di installazione a soffitto

• Driver doppio concentrico da 6° con tecnologia Tannoy Omnimagnet
  • Guida d'onda Torus Ogive per una migliore direttività
• Cono in fibra di vetro con rivestimento in gomma ad alta escursione per un'elevata tenuta in potenza
• 70 Watt continui, 280 Watt di potenza di picco
• Comice estremamente sottile per un'installazione discreta

PCI 6DC

• Altoparlante premium ad alta definizione per applicazioni di installazione a seffitto
• Driver doppio concentrico da 6° con direttività costante sorgente puntiforme Tannoy
• Tulip Waveguide per una risposta in frequenza regolare e uniforme su un'ampia area di copertura, impossibile da ottenere con design discreti a due vie
• Cono in Kevlar blu * con investimento in gomma ad alta escursione per un'elevata tenuta in potenza
• Internuttore di livello ad alta frequenza variabile a 3 vie per preferenze di prestazioni personalizzate
• 70 Watt continui, 280 Watt di potenza di picco

PCI 6DC LP

• Altoparlante premium ad alta definizione per applicazioni di installazione a soffitto
• Design del telaio a basso profilo per ollire un suono eccezionale da situazioni di spazio restretto
• Driver doppio concentrico da 6° con tecnologia Tannoy Omnimagnet
  • Guida d'onda Torus Ogive per una migliore direttività
• Como in Kevlar blu * con rivestimento in gomma ad alta escursione per un'elevata tenuta in potenza
• Internuttore di livello ad alta frequenza variabile a 3 vie per preferenze di prestazioni personalizzate
  • 70 Watt continui, 280 Watt di potenza di picco

Caratteristiche comuni:

• Cornice estremamente sottie per un'installazione discreta • Include deflettori e griglie rotondi e quadrati per applicazioni versatili • Telaio rigido per prestazioni dei bassi migliorato e un applicazioni durvole • Costruzione integrata per una facile installazione • La finitura bianca semi epata si adatta discretamente a qualsiasi ambiente • Verniciato a polvere resistente ai raggi UV perforate griglia in rete d'acciaio con protezione antipolvere • Griglie rimovibili per verniciatura personalizzata • Sistema di montaggio a monetto autoallineante • Distintivo della griglia con logo “annoy optionale Incluso

Disimballaggio

Ogni prodotto e accessorio Tamnoy viene attentamente ispezionato prima dell'imballaggio. Dopo il disimballaggio, ispezionare il prodotto per assicurarsi che non si siano verificati danni durante il trasporto. Nell'improbabile eventualità di eventuali danni, si prega di informare immediatamente il rivenditore e di conservare il cartone di spodizione, poiché il rivenditore potrebbe chiedenti di restituirgli l'unità difettosa per l'ispezione.

Avvisi sulla sicurezza

Naculi codidi di costruzione regionali richiestono fuso di un metodo secondario per fissare gli altoparlanti nel soffitto per fornire la sicurezza di un supporto di riserva. Una linea di supporto secondaria deve essere fissata dalla parte posteriore del prodotto a un punto di origine sul soffitto. Si prega di consultare i codidi di costruzione pertinenti nella propria regione.

Quando si utilizza un driver di alimentazione per installare il prodotto, è essenziale utilizzare le impostazioni del livello di coppia corrette per evitare un serraggio eccesso e danni al materiale del solfitto o al morsetti.

Impostazione della coppia consigliata: 1,5 km.

Tamnoy non sarà ritenuta responsabile per eventuali darati causati dall'installazione impropria di questi altoparlanti.

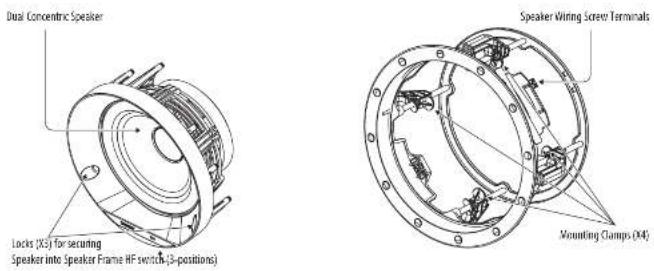

Identificazione delle caratteristiche del prodotto

QCI 6DC

Identificazione delle caratteristiche del prodotto

PCI 6DC Articoli forniti

Cablaggio e configurazione Installazione

Collegamenti terminali

1. AVVERTIMENTO: Per evitare potenziali danni al tuo altoparlante, assionrati che l'amplificatore sia spento prima di collegare o scollegare i casi.
2. Prima di accendere l'amplificatore, ricontrollare che tutti i collegamenti siano saldi e che la polarità sia corretta.
3. Notac Per ogni altoparlante di questa serie, è necessario installare il deflettore quadrato o circolare corrisso prima di collegare il cablaggio dell'altoparlante. (I defettori vengono montati da cietro, quindi i cui del diffuseri non possono essere collegati durante l'installazione dei defettori.)
4. I due terminali a vite sul retro di ciascun altoparlante sono etichettati positivo (+) e negativo (-). Questi si collegano rispettivamente ai terminali di uscita positivo (+) e negativo (-) dell'amplificatore di potenza audio.
5. Rimuovere circa Brmm (14M"), dello strato protettivo esterne di un conduttare e attordigliare i suoi conduttori interni insieme per evitare cortocircuitti dovuti a fill sparsi, inserire il nucleo nel molsetto a vite assicurandiosi che venga mantenuta la corretta polanità. Ripetere l'operazione per entrambi i cavi degli altoparlanti. Stringere le due viti per effektuare un collegamento sicuro.
6. I terminali a vite per il PCI 6DC si trovano sul retro dell'altoparlante. I terminali a vite per PCI 6DC e PCI 6DC LP si trovano sul telaio dell'altoparlante. Il telaio PCI 6DC e PCI 6DC LP può essere preinstallato e cablato e il gruppo altoparlanti può essere aggiunto in una fase successiva.

1. AVVERTIMENTO: Per evitare potenziali danni al tuo al toparlante, assicurati che l'amplificatore sia spento prima di collegare o scollegare i cavi
2. La procedura seguente descrive l'installazione del diffusore in un tipico soffitto a montanti o in una parete con cartongesso / cartongesso.
3. Individuare una posizione di montaggio adatta per l'altoparlante, utilizzando un cercatore di perni.
   AVVERTIMENTO: Assicurarsi che non ci slano linee electriche, altri casi o tubature come acqua, fognature, linee del gas nella posizione di ritaglio prescelta. Assicurarsi inoltre che la posizione sia sufficientemente lontana dal montante a muro più vicino in modo che il meccanismo di bloccaggio possa funzionare senza interferenze.
4. Utilizzare il modello di ritaglio fornito come guida e ritagliare un foro circolare nel muro a secco / cartongesso. Rimuovere eventuali detriti dal foro. Utilizzare un adesivo adatto nell'area locale all'interno del foro per sigillare il muro a secco ai montanti e al treventi, per evittare il ronzio del soffinto.

Cutout Installation Template

1. Fai passare il cavo dell'altopariante dall'amplificatore a questa posizione, lasciando abbestanza allentato per consentire il collegamento.

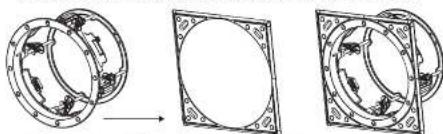

2. Per utilizzare la griglia quadrata dell'altoparlante, rimuovere prima i morsetti di montaggio svitando le quattro vitri accessibili dalla parte anteriore dell'altoparlante. Rimuovere la pellicola protettiva dalle sinisse di nastro bia desivo e spingere l'altoparlante nel deflettore quadrato in dotazione.

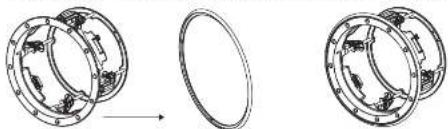

1. Se si desidera utilizzare la griglia circolare dell'altoparlante, installare invece il deflettore circolare in dotazione.

1. Scuire le informazioni nelle pagine precedenti per collegare i cavi degli altoparlanti dell'amplificatore di potenza ai terminali degli altoparlanti. Assicurati di controllare che la polarità sia corretta e che i fill positivo e negativo sono collegati saldamente e correttamente.

2. Assicurarsi che i morsetti siano tutti nella loro posizione di ripeso, quindi premere il gruppo ai toparlante / deflettore nel forc ritagliato nel muro, assicurandosi che i cavi degli ai toparlanti non sianno intrappolati.

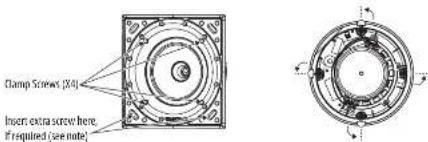

3. Stringere le quattro viti accessibili dalla parte anteniore dell'altoparlante, finché tutti e quattro i morsetti non lo tengono in posizione. Quando le viti vengono serrate, i morsetti nuotano fuori dalla loro posizione di riposo e si fissano al muro a secco / cartongesso.

Note: Dopo l'installazione, se il defletto quadrato non preme in piano contro il muro a secco, insertire una vite lunga 1/2° nella depressione ovale in ogni angolo del defletto e serrare a mano fino a quando il defletto è piatto contro il muro a secco.

1. Installare la griglia quadrata promendola nel defiettore quadrato. Piccoli magneti lo tengono femo,

1. In alternativa, installare la qu'ilà circolare premendola nel dellettore circolare. Picroll magneti lo tenqono fermo.

1. Le griglie possono essere verniciate per abbinarsi al decoro, prima di essere montate sul deflettore dell'altoparlante.
2. Utilizzare le maschere quadrate o circolari fornite per proteggere i coni degli atoparlanti durante la verniciatura.

1. AVVERTIMENTO: Per evitare potenziali danni al tuo al toparlanto, assicurati che l'amplificatore sia spento prima di collegare o scollegare i cavi.
2. La procedura seguente descrive l'installazione dell'altoparlante in un tipico soffitto a montanti con cartongesso / cartongesso. Il telaio degli altoparlanti PCI 6DC e PCI 6DC LP è installato e cablato, quindi il gruppo altoparlanti può essere aggiunto in un secondo momento.
3. Individuare una posizione di montaggio adatta per l'altopariante, utilizzando un cerratore di pensi. AVVERTENZA: Assicurarsi che non si slanno linee elettriche, altri carì o tubature come acqua, fognature, linee dei gas nella posizione di internazione prescelta. Assicurarsi inoltre che la posizione sia sufficientemente lontana dal montante a muro più vicino in modo che il meccanismo di bloccaggio possa funzionare senza interferenze.
4. Utilizzare il modello di ritaglio fornito come guida e ritagliare un foro circolare nel muro a secco / cartongesso. Ruminivere eventuali detriti dal foro. Utilizzare un adesivo adatto nell'area locale all'interno del foro per sigillare il muro a secco ai montanti e ai travetti, per evitare il ronzio del soffitto.

Cutout Installation Template

1. Fai passare il cavo dell'altogarlante dall'amplificatore a questa posizione, lasciando abbastanza allentato per consentire il collegamento.
2. Per utilizzare la griglia quadrata dell'altoparlante, rimuovere prima i morsetti di montaggio come descritto al punto 9 di seguito. Rimuovere la protezione dalle strisce di nastro biadesivo e spingere il telaio dell'altoparlante nei defiettore quadrato in dotazione.

1. Per utilizzare la griglia circolare dell'altoparlante, spingere invece il telaio dell'altoparlante nel deflettore circolare in dotazione.

1. Seguire le informazioni nelle pagine precedenti per collegare i cavi degli altoparlanti dall'amplificatore di potenza ai terminali degli altoparlanti sul telaio dell'altoparlante. Assicurati di controllare che la polarità sia corretta e che il pili posito e negativo siano collegati saldamente e correttamente. Fixare il cablaggio dell'altoparlante all'anello posteriore del telaio con fascette per impedire il movimento.

PCI GDC Terminals

1. Premere con cautela il telaio dell'altoparlante nel foro ritagliato, assicurandosi che i casi dell'altoparlante non stano pizzicati. Racgiungere l'interno del telaio e ruotare i morsetti verso l'estemo e tirare i morsetti in avanti sui loro binari per fissare il telaio dell'altoparlante al muro a secco / cartongesso. Per rimuovere il telaio dell'altoparlante dal foro, premere le linguette di riscio e spingere indietro i morsetti.

Clamps [X4]

1. Utilizzare le maschere quadrate o circolari fornite per proteggere i oni degli al toparlanti durante la vemiciatura.

1. Le quigile possono essere vernidate separatamente.
2. Per montare l'altoparlante nel telaio dell'altoparlante montato, allineare il connettore sull'altoparlante, con il connettore corrispondente sul telaio dell'altoparlante. L'anello esterno dell'altoparlante ha un canale di guida di allincamento che si adatta a un tronchetto di allinesamento sul telaio.

Alignment guide

Quick Star Guide

83

1. Per bloccare l'altoparlante in posizione nel telaio, premere i tre pulsanti di blocco sulla parte anteriore dell'altoparlante.

Nota: Dopo l'installazione, se il deflettore quadrato non preme in plano contro il muro a secco, inserire una vite da 1/2 "nella depressione ovale in ogni angolo del deflettore e serrare a mano fino a quando il deflettore è platto contro il muro a secco.

1. Per sbloccare l'altoparlante dal telaio dell'altoparlante, per prima cosa sostenere il peso dell'altoparlante e ruotare diascun blocco con un cacciavite per meno di mezzo qino.
2. L'interruttore HF ha tre posizioni, con il dis platto. Regolare se necessario per adattarsi alla posizione della stanza e alle condizioni acustiche.

0 dB + 3 dB
+1.5 dB
HF Switch HF Switch

1. Installare la griglia quadrata premendola nel deflettore quadrato. Piccoli magneti lo tengono fermo. In alternativa, installare la griglia circolare premendola nel deflettore circolare.
