BRUKSANVISNING DEEBOT T30S Combo ECOVACS

Bruksanvisningen finns på fler språk på: https://www.ecovacs.com.

Du finner bruksanvisningen på flere språk på: https://www.ecovacs.com.

Vid användning av en elektrisk apparat ska grundläggande försiktighetsåtgärder alltid följas, däribland följande:

LÄS ALLA INSTRUKTIONER INNAN DU ANVÄNDER APPARATEN

SPARA DESSA INSTRUKTIONER

1. Den här apparaten kan användas av barn från 8 år och personer med nedsatt fysisk, sensorisk eller mental förmåga eller som saknar erfarenhet och kunskap om de hålls under uppsikt eller har fått anvisningar om hur apparaten används på ett säkert sätt och förstår de risker som föreligger. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

2. Rensa det område som ska rengöras. Ta bort strömsladdar och små föremål från golvet som apparaten kan trassla in sig i. Stoppa in mattlugg under mattan och lyft upp föremål som gardiner och dukar från golvet.

3. Om det t.ex. finns ett steg eller en trappa i rengöringsområdet ska du manövrera apparaten för att se till att den kan känna av avsatsen utan att falla över kanten. Du kan behöva placera en fysisk barriär vid kanten för att förhindra att enheten faller. Se till att den fysiska barriären inte utgör en snubbelrisk.

4. Använd endast på det sätt som beskrivs i den här handboken. Använd endast tillbehör som rekommenderas eller säljs av tillverkaren.
5. Kontrollera att strömkällans spänning överensstämmer med den spänning som är markerad på dockningsstationen.
6. ENDAST för hushållsbruk INOMHUS. Använd inte apparaten utomhus eller i kommersiella eller industriella miljöer.
7. Använd inte utan dammbehållare eller filter på plats.
8. Använd inte apparaten i områden där det finns tända ljus eller ömtåliga föremål.
9. Håll här, löst sittande kläder, fingrar och alla kroppsdelar borta från öppningar och rörliga delar.

10. Använd inte apparaten i ett rum där en bebis eller ett barn sover.

11. Använd inte apparaten på våta ytor eller ytor med vattensamlingar.

12. Låt inte apparaten plocka upp stora föremål som stenar, stora pappersbitar eller andra föremål som kan täppa igen apparaten.
13. Använd inte apparaten för att plocka upp brandfarliga eller brännbara material som bensin, toner till skrivare eller kopiator, och använd den inte i områden där sådana kan finnas.
14. Använd inte apparaten för att plocka upp något som brinner eller ryker, t.ex. cigaretter, tändstickor, het aska eller annat som kan orsaka brand.
15. Placera inte föremål i suginloppet. Använd inte om suginloppet är blockerat. Håll luftinloppet fritt från damm, ludd, här eller annat som kan minska luftflödet.
16. Om strömsladden skadas måste den bytas ut av tillverkaren eller dennes serviceombud för att undvika fara.
17. Den typ av litiumbatterier som lämpar sig för CH2367 är max. 8 celler, max. nominell spänning 14,4 V likström, nominell kapacitet 5 800 mAh. Batteriet måste tas bort och

kasseras enligt lokala lagar och bestämmelser innan apparaten kasseras.

1. Stäng AV strömbrytaren innan du rengör eller underhåller apparaten.
2. Kassera använda batterier i enlighet med lokala lagar och bestämmelser.
3. Bränn inte apparaten även om den är allvarligt skadad. Batterierna kan explodera i en brand.
4. Apparaten måste användas i enlighet med anvisningarna i denna bruksanvisning. Ecovacs Home Service Robotics kan inte hållas ansvariga för eventuella skador eller personskador som orsakas av felaktig användning.
5. Roboten innehåller batterier som endast kan bytas ut av utbildade personer. Kontakta kundservice om du vill byta ut robotens batteri.
6. Kontrollera att strömkällans spänning överensstämmer med den spänning som är markerad på OMNI-stationen.
7. Använd endast det laddningsbara originalbatteriet och OMNI-stationen som medföljer apparaten från tillverkaren. Ej laddningsbara batterier är förbjudna.
8. Var försiktig så att du inte skadar

strömsladden. Dra inte i och bär inte apparaten eller OMNI-stationen i strömsladden, använd inte strömsladden som handtag, stäng inte en dörr på strömsladden och dra inte strömsladden runt vassa kanter eller hörn. Kör inte apparaten över strömsladden. Håll strömsladden borta från varma ytor.

1. Använd inte OMNI-stationen om den är skadad. Strömförsörjningen får inte repareras och får inte användas längre om den är skadad eller defekt.
2. Använd inte med skadad strömsladd eller skadat uttag. Använd inte apparaten eller OMNI-stationen om den inte fungerar som den ska, om den har tappats, skadats, lämnats utomhus eller kommit i kontakt med vatten. Den måste repareras av tillverkaren eller dess serviceombud för att undvika fara.
3. Kontakten måste tas ut ur uttaget innan OMNI-stationen rengörs eller underhålls.
4. Ta bort apparaten från OMNI-stationen och stäng AV strömbrytaren på apparaten innan du tar bort batteriet för kassering av

apparaten.

1. Koppla ur OMNI-stationen om den inte ska användas under en längre tid.
2. Om roboten inte ska användas under en längre tid stänger du AV den för förvaring och kopplar ur OMNI-stationen.
3. WARNING: Fyll endast på rent vatten i den rena tanken.
4. WARNING: Använd endast den löstagbara strömförsörjningsenhet CH2367 som medföljer apparaten för laddning av batteriet.

För att uppfylla kraven gällande RF-exponering ska ett avständ på 20 cm eller mer upprätthållas mellan enheten och personer under användning av enheten.

För att säkerställa överensstämmelse rekommenderas inte användning närmare än detta avständ. Den antenn som används till den här sändaren får inte placeras tillsammans med någon annan antenn eller sändare.

Enhetsuppdatering

Vanligtvis uppdateras vissa enheter varannan månad, men inte alltid så exakt.

Vissa enheter, särskilt de som såldes för mer än

tre år sedan, uppdateras endast om en kritisk sårbarhet upptäcks och åtgärdas.

	Varning: Het yta
	Kortslutningssäker isoleringstransformator
	Strömbrytare för lägesval
	Endast för inomhusbruk
	Likström
	Växelström
	Denna produkt överensstämmer med gällande EG-direktiv.
	Läs anvisningarna innan laddning.
	Ladduttagets polaritet
	Miniatyrsmältsäkring med tidsfördröjning

Fjärrövervakning är endast avsedd för privat användning av icke-offentliga, privatägda platser för skydd och kontroll av enheten. Var medveten om lokala dataskyddsbaserade juridiska skyldigheter i händelse av användning. Ingen övervakning av offentliga platser, i synnerhet med dolda avsikter eller från arbetsgivarens sida utan motiverade skäl. Sådan omotiverad användning sker endast på användarens risk och ansvar.

Europeiska unionens överenstämmelseförklaring Information om kassering av elektrisk och elektronisk utrustning

Denna symbol på produkten eller dess förpackning indikerar att använda elektriska och elektroniska produkter inte får blandas med osorterat kommunalt avfall. För korrekt hantering är det ditt ansvar att kassera din uttjänta utrustning genom att returnera den till därför avsedda insamlingsplatser.

Genom att kassera den här produkten på rätt sätt kan du spara värdefulla resurser och förhindra eventuella negativa effekter på människors hälsa och på miljön som annars kan uppstå på grund av felaktig avfallshantering.

Om du vill returnera den använda enheten använder du system för retur och insamling eller kontaktar återförsäljaren där produkten köptes (kostnadsfritt). Kontakta kommunen för mer information om närmaste insamlingsplats.

Straffavgifter kan tillämpas vid felaktig kassering av det här avfallet i enlighet med nationell lagstiftning.

Information om kassering av förbrukade batterier

Den här symbolen betyder att batterier och ackumulatorer, i slutet av deras livslängd, inte får blandas med osorterat hushållsavfall. Ditt deltagande är en viktig del av arbetet med att minimera påverkan av batterier och ackumulatorer på miljön och på människors hälsa. För korrekt återvinning kan du returnera produkten eller de batterier eller ackumulatorer som den innehåller till din leverantör eller till en angiven insamlingsplats, vilket är kostnadsfritt.

Genom att kassera den här produkten på rätt sätt kan du spara värdefulla resurser och förhindra eventuella negativa effekter på människors hälsa och på miljön som annars kan uppstå på grund av felaktig avfallshantering.

Straffavgifter kan tillämpas vid felaktig kassering av det här avfallet i enlighet med nationell lagstiftning. Det finns separata insamlingssystem för använda batterier och ackumulatorer.

Kassera batterierna och ackumulatorerna på rätt sätt på din lokala återvinningscentral.

Direktivet om begränsning av användning av vissa farliga ämnen i elektriska och elektroniska produkter (RoHS)

Ecovacs Home Service Robotics Co., Ltd. förklarar härmed att hela produkten, inklusive delar (kablar, sladdar osv.), uppfyller kraven i RoHS-direktivet 2011/65/EU och kommissionens delegerade ändringsdirektiv (EU) 2015/863 om begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning ("omarbetning av RoHS" eller "RoHS 2.0").

Radioutrustningsdirektivet

Ecovacs Home Service Robotics Co., Ltd. försäkrar härmed att den produkt som anges i detta avsnitt uppfyller de grundläggande kraven och andra relevanta bestämmelser i direktiv 2014/53/EU om radioutrustning.

Auktoriserad representant i Europa:

ECOVACS Europe GmbH Holzstrasse 2 | D-40221 Düsseldorf | Tyskland

Ecovacs Home Service Robotics Co., Ltd. intygar att produkten uppfyller de grundläggande kraven och andra relevanta bestämmelser i RoHS-direktivet 2011/65/EU, det kommissionsdelegerade tilläggsdirektivet (EU) 2015/863 och radioutrustningsdirektivet 2014/53/ EU. Försäkran om överensstämmelse finns på följande adress: https://www.ecovacs.com/global/ compliance.

Paketinnehåll

AnvändarhandbokSidborste

Handdammsugare

Huvudenhet Minikraftborste

Antitrasselkraftborste Förlängningsslang Hållare

Obs!

* Antitrasselkraftborsten, förlängningsslangen och hållaren är valfria komponenter. Om du vill köpa någon av dem använder du appen ECOVACS HOME eller går till http://www.ecovacs.com/global.

* Bilder och illustrationer är endast avsedda som referens och kan skilja sig från produktens faktiska utseende. Produktens utformning och specifikationer kan ändras utan föregående meddelande.

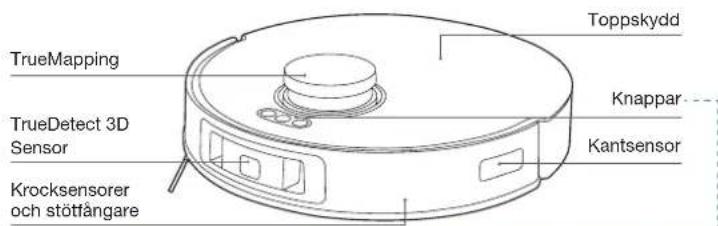

PRODUKTDIAGRAM

Robot

Toppskydd TrueMapping TrueDetect 3D Sensor Knappar Kantsensor Krocksensorer och stöttångare

Knappar

Kort tryckning: Avsluta/ätergå till stationen

Kort tryckning: Starta/pausa/fortsätt

Kort tryckning: Starta/avsluta fläckläge
Lång tryckning: Ström på/ström av
Lång tryckning: Barnlås
Återställningsknapp
Återställ till standardinställningar: Tryck på och håll in den röda återställningsknappen i fem sekunder.
När du hör röstmeddelandet spelas startmusiken och roboten återställs till standardinställningarna.

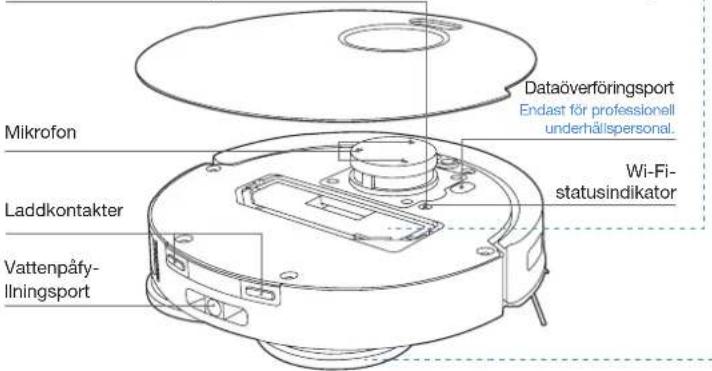

Mikrofon Laddkontakter Vattenpäfy- Inningsport Dataöverföringsport Endast för professionell underhållspersonal. Wi-Fi- statusindikator

Vy nerifrån
Trappsensorer
Mattdetekteringssenso
Borste
Monteringsplatser för mopptrasan

Universalhjul
Sidborste
Knapp för att
frigöra borsten
Drivhjul

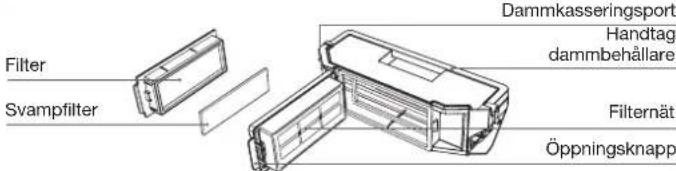

Dammbehållare

Filter Svampfilter Dammkasseringsport Handtag dammbehållare Filternät Öppningsknapp

Montering av mopptrasa
Fästplattor för mopptrasa

Dammkasseringsport
Handtag dammbehållare
Filternät
Öppningsknapp

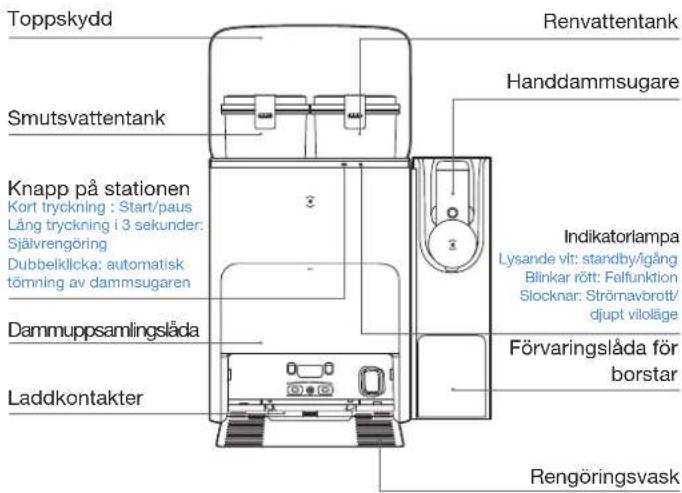

OMNI-station

Obs!

* Om DEEBOT inte laddas ska du torka av laddkontakterna med en ren och torr trasa.

Topskydd Renvattentank Smutsvattentank Handdammsugare Knapp på stationen Kort tryckning : Start/paus Lång tryckning i 3 sekunder; Självrengöring Dubbelklicka: automatisk tömning av dammsugaren Indikatorlampa Lysande vlt: standby/gång Blinkar rött: Felfunktion Slocknar: Strönavrbott/ djupt viloläge Dammuppsamlingsläda Förvaringsläda för borstar Laddkontakter Rengöringsvask

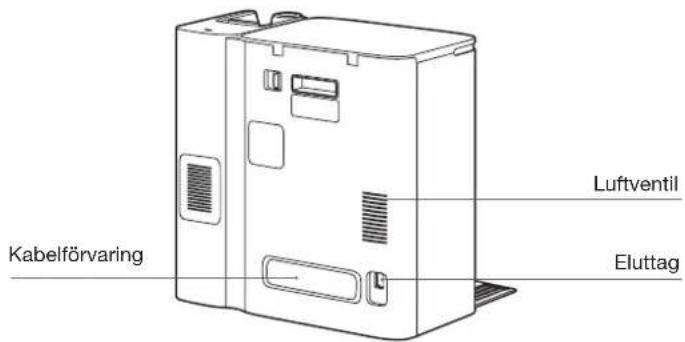

Station (baksida)

Kabelförvaring Luftventil Eluttag

Dammpåse

Handtag till dammbehållare

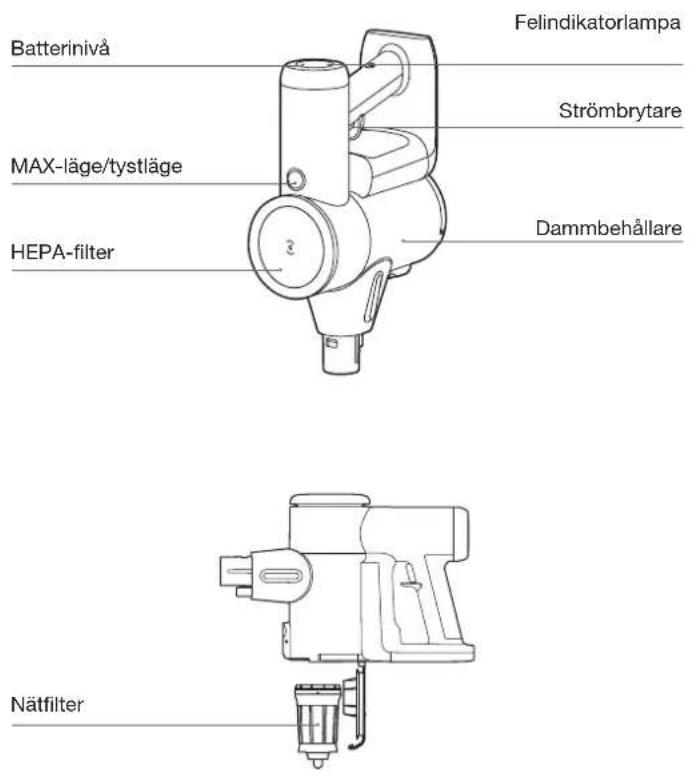

Handdammsugare

Batterinivå Max-läge/tystläge HEPA-filter Felindikatorlampa Strömbrytare Dammbehållare Nätfilter

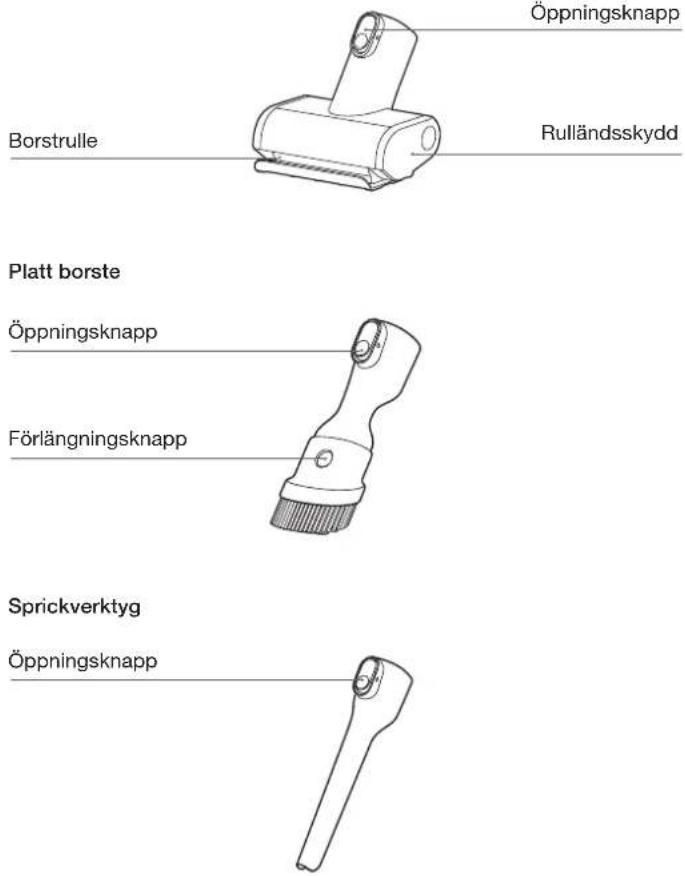

Minikraftborste

Öppningsknapp Borstrulle Rulländsskydd Platt borste Öppningsknapp Förlängningsknapp Sprickverktyg Öppningsknapp

Öppningsknapp

Hållare

SENSORER

Namn Funktionsbeskrivning
TrueMapping-avständssensor	Genom att använda principen för triangulering, som innefattar att sånda och ta emot laserstrålar som reflekteras av omgivande objekt, kan exakt avständsmätningsinformation mellan DEEBOT och närliggande objekt beräknas genom algoritmer. När DEEBOT rör sig inom en viss miljö fastställs positionerna för omgivande objekt för att skapa en spatial karta över DEEBOT:s omgivning. Måtområdet är 8 meter.
Mikrofon	Mikrofonen har ett membran som vibrerar för att fånga upp den mänskliga rösten, vilket innebär att den kan registrera röstkommandon och be DEEBOT utföra det tilldelade arbetet. Effektiv väckning på 8m.
TrueDetect 3D-sensor	Den TrueDetect 3D-strukturerade ljussensorn skannar objektet med en linjelaser och samlar in bilder med en monokulär kamera. Sedan genererar den de tredimensionella koordinaterna för objektet genom bildalgoritmer för att identifiera objektets storlek. Identifieringsavstånd är 0,35 m.
Trappsensor	IR-avständsmätning används till att måta avständet mellan undersidan av DEEBOT och golvet med hjälp av en IR-sensor på undersidan. DEEBOT rör sig inte framåt när det finns trappor framför den och när det identifierade avståndet överskrider det förinställda för att förhindra fall. Utlösningsavståndet är 60 mm.
Mattdetekteringssensor	Energiskillnaden i ultraljudsekosignalen på olika ytor används för att identifiera golvmaterialet och för att hjälpa DEEBOT att justera rengöringsstrategin automatiskt. Drivfrekvens 290 kHz.
Krocksensor	När den överförda signalen blockeras av ett hinder kan inte signalmottagaren ta emot signalen. Med denna princip undviker DEEBOT hinder vid krock med dem.
Kantsensor	Med ToF-avständsmätning kan DEEBOT upptäcka avständet mellan sig själv och objekt på sin högra sida. När det finns en vägg eller ett hinder på höger sida utför DEEBOT kantrengöring för att undvika missade fläckar och kollisioner.

ANMÄRKNINGAR FÖRE RENGÖRING

Städa upp området som ska rengöras genom att placera möbler, t.ex. stolar, på rätt plats.

Du kan behöva placera en fysisk barriär vid kanten till ett trappsteg för att förhindra att enheten faller över kanten.

Under första användningen ska du se till att varje rumsdörr är öppen för att hjälpa DEEBOT att utforska hela huset.

Plocka undan föremål som kablar, trasor och tofflor osv. på golvet för att förbättra rengöringseffektiviteten.

Innan du använder produkten på en matta med tofskanter ska du vika in mattans kanter under mattan.

Stå inte i trånga utrymmen, som korridorer, och se till att du inte blockerar TrueMapping-avständssensorn.

HANDDAMMSUGARE

Innan du använder apparaten för första gången måste du ladda den i 4–5 timmar i ett utrymme med omgivningstemperaturen på 4–40 °C.

• När du inte ska använda apparaten på ett tag förvarar du den på en sval och torr plats. Du måste ladda batteriet helt var tredje månad.
• Du får inte utsätta apparaten för solljus och temperaturer under fryspunkten. Rekommenderat temperaturintervall: 4–40 °C.

SNABBSTART

Ta bort allt skyddsmaterial innan du använder apparaten.

Installation

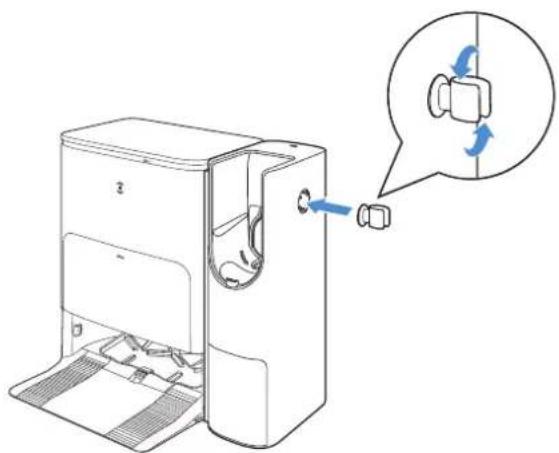

Vrid moturs för att montera hållaren för att placera antitrasselkraftborsten.

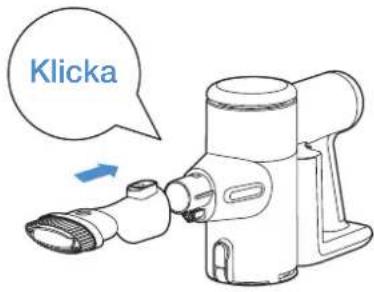

Välj ett tillbehör och montera det på apparaten innan du använder den.

Klicka

Tryck på frigöringsknappen för att koppla ifrån.

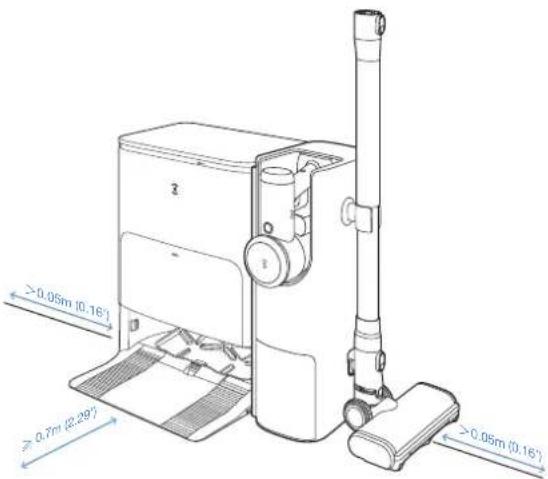

Håll området runt stationen fritt från föremål, särskilt föremål med reflekterande ytor.

• Om det finns reflekterande föremål, som speglar och reflekterande golvlister, nära stationen ska de nedre 14 cm av dessa täckas.
• Placera inte stationen i direkt solljus.
• Vi rekommenderar att du placerar stationen på hårt golv för att roboten ska fungera som den ska.
• Placera stationen på en plats med stark Wi-Fi-signal.

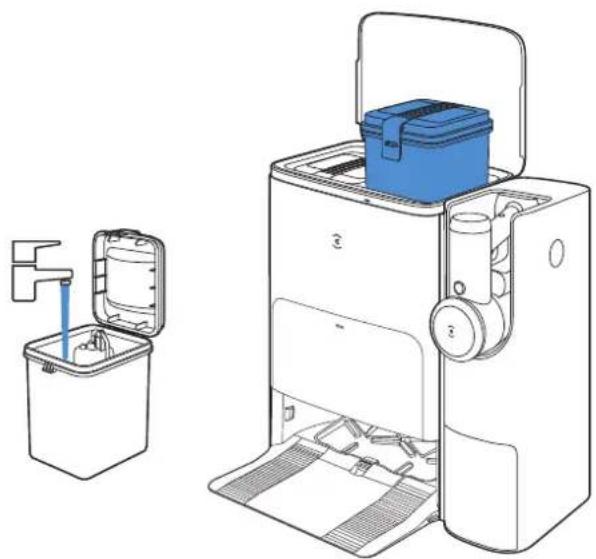

Fyll på vatten i renvattentanken

Obs! Vi rekommenderar att du använder ECOVACS DEEBOT-rengöringslösning (säljs separat). Användning av annan rengöringslösning kan göra att DEEBOT halkar, att vattentanken blockeras och orsaka andra problem.

HÄMTA ECOVACS HOME-APPEN

För att få tillgång till alla tillgängliga funktioner rekommenderar vi att du styr din DEEBOT via ECOVACS HOME-appen.

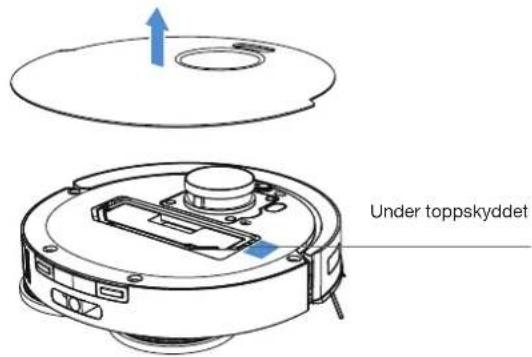

1. Skanna QR-koden under toppskyddet för att hämta appen.

Under topskyddet

1. Sök på ECOVACS HOME för att hämta appen.

Slå på DEEBOT

Håll in i tre sekunder och vänta tills du hör startmusiken, vilken anger att DEEBOT är påslagen.

lând tryckning

ANSLUT DEEBOT MED APPEN

1. Via Bluetooth:

Slå på DEEBOT och mobiltelefonens Bluetooth. Ge appen tillåtelse att nå mobilens Bluetooth. Tryck på för att skanna QR-koden på DEEBOT eller tryck på Add i appen för att hitta en DEEBOT i närheten.

2. Via Wi-Fi:

Du kan även använda andra metoder till att ansluta DEEBOT till appen enligt instruktionerna på appsidan.

Obs! Välj lämplig anslutningsmetod.

Wi-Fi-nätverkskrav:

• Du har ett nätverk på 2,4 GHz eller ett blandat 2,4/5 GHz.
• Routern har stöd för protokollen 802.11b/g/n och IPv4.
• Du använder inte VPN (Virtual Private Network) eller proxyserver.
• Du använder inte ett dolt nätverk.
• WPA och WPA2 med TKIP-, PSK-, AES/CCMP-kryptering.
• WEP EAP (Enterprise Authentication Protocol) stöds inte.
• Du använder Wi-Fi-kanalerna 1–11 i Nordamerika och kanalerna 1–13 utanför Nordamerika (se lokal tillsynsmyndighet).
• Om du använder en nätverksextender/-repeater är nätverksnamnet (SSID) och lösenordet samma som ditt primära nätverk.
• Aktivera WPA2 på routern.

Indikatorlampa för Wi-Fi

	Vitt ljus blinkar långsamt Ansluter
	Vitt ljus blinkar snabbt Från kopplad från Wi-Fi
	Fast Vitt ljus sken Ansluten till Wi-Fi

Tänk på att verkställande av intelligenta funktioner som fjärrstart, röstinteraktion, 2D/3D-kartvisning och kontrollinställningar samt och anpassad rengöring (beroende på produkt) kräver att användare hämtar och använder ECOVACS HOME-appen, som ständigt uppdateras. Du måste godkänna vår sekretesspolicy och vårt användaravtal innan vi kan behandla några av dina grundläggande och

nödvändiga uppgifter och göra det möjligt för dig att använda produkten. Om du inte godkänner vår sekretesspolicy och vårt användaravtal kan vissa av de tidigare nämnda intelligenta funktionerna inte utföras via ECOVACS HOME-appen, men du kan fortfarande använda produktens basfunktioner för manuell drift.

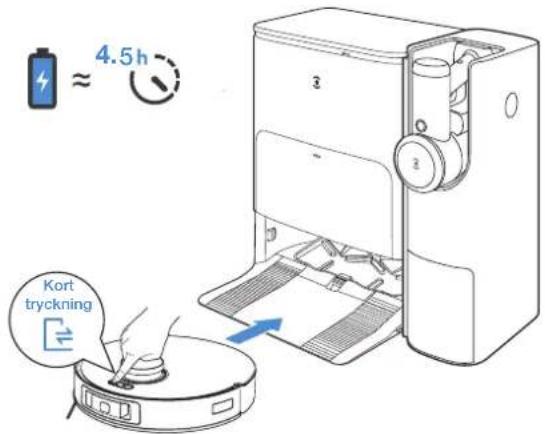

Ladda DEEBOT

Tryck kort på för att säga åt DEEBOT-roboten att köra till stationen för laddning.

≈ 4.5 h Kort tryckning

Obs! När DEEBOT-roboten stannar vid stationen väntar du i cirka fem sekunder tills du hör röstmeddelandet "Pairing Successful" (Parkopplingen har slutförts).

ANVÄNDA DEEBOT

DEEBOT skapar en karta under den första rengöringen. När DEEBOT skapar en karta för första gången bör du följa efter den för att åtgårda mindre problem. DEBOOT kan t.ex. fastna under möblerna. Se följande lösningar:

1. Höj om möjligt de låga sittmöblerna.
2. Täck och blockera möblernas undersida.
3. Konfigurera virtuell gräns via appen.

Kort tryckning för att starta. Se till att DEEBOT är fulladdad vid första rengöringen.

Kort tryckning

Obs! När DEEBOT inte arbetar rekommenderar vi att den är påslagen och laddas.

Obs!

1. Ta inte bort tvättbara mopptrasor ofta.
2. Repa inte fästplattorna för mopptrasorna med en trasa eller något annat föremål.
3. När ECOVACS HOME-appen uppmanar till att mopparna måste bytas ut ska de bytas ut i tid. Det finns fler tillbehör i appen ECOVACS HOME och på https://www.ecovacs.com/global.

Dockad Använda handdammsugaren

Tryck kort på för att starta/pausa. Tryck länge på för att självrengöra stationen. Dubbelklicka på för att starta den automatiska tömningen av dammsugaren.

1. Tryck på för att aktivera sugeffekten. Tryck på knappen igen för att stänga av apparaten. När dammsugaren är på håller du in i tio sekunder för att stänga av den.

1. Apparaten startar som standard i MAX-läge. Tryck på knappen ⚪ för att växla mellan läget Max och Tyst.

• Det går att använda dammbehållaren med automatisk tömning.
  I läget Tyst är användningstiden cirka 60 minuter. I läget Max är den cirka
  15 minuter.
• En full laddning tar cirka 4–5 timmar.

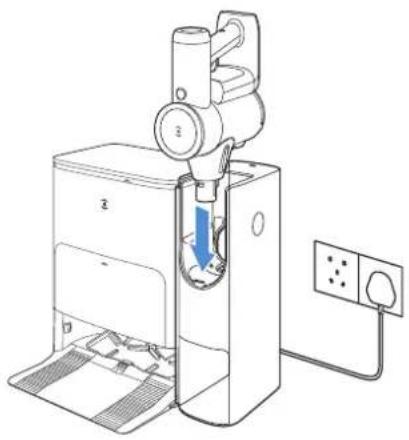

• Placera dammsugaren vid stationen. Laddning påbörjas och automatisk tömning aktiveras.

RUTINUNDERHÅLL

För att hålla DEEBOT i toppskick ska du utföra underhållsåtgärder och byta ut delar vid följande intervall:

Robotdel Underhållsfrekvens Ersättningsfrekvens
Tvättbar mopptrasa / Varje/varannan månad

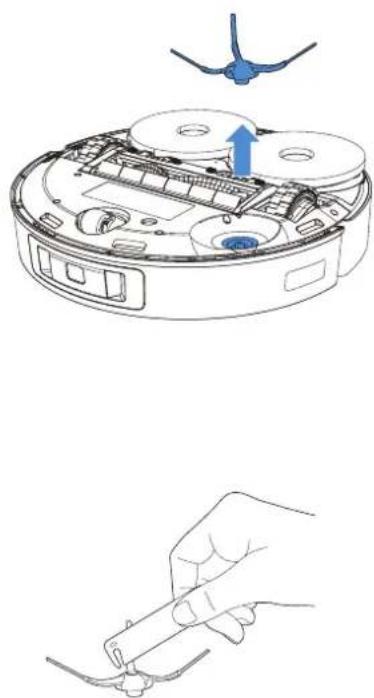

Sidborste En gång	varannan vecka Var tredje till sjätte månad

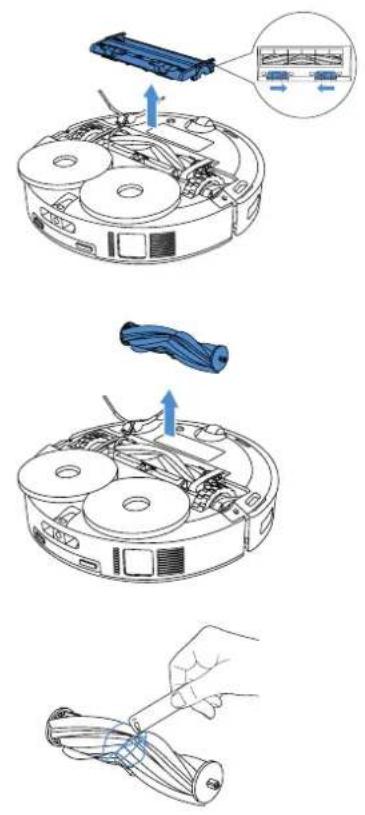

Flytande gummiborste En gång i veckan Var sjätte till tolfte månad

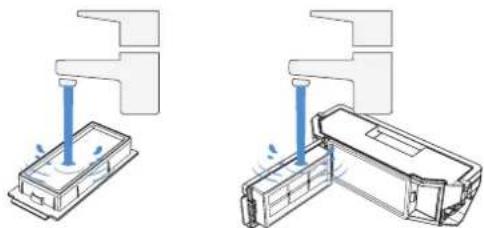

Filter En gång i veckan Var tredje till sjätte månad
TrueDetect 3D-sensor Universalhjul Trappsensorer Stötfångare Laddkontakter TrueMapping	Omkring en månad /
Smutsvattentank	En gång i månaden	/
Dammuppsamlingslåda	En gång i veckan	/
Dockad	En gång i veckan	/
Nätfilter	En gång var sjätte månad	/
HEPA-filter	En gång var sjätte månad	En gång var 24:e månad

Innan du utför rengörings- och underhållsåtgärder på DEEBOT ska du stänga AV roboten och koppla ur stationen.

Obs! ECOVACS tillverkar olika reservdelar och kopplingar. Kontakta kundservice för mer information om reservdelar.

UNDERHÅLLA DAMMBEHÅLLARE OCH FILTER

1

Obs! Underhållsverktyg medföljer inte. Rengör med en borste eller liknande verktyg som du har hemma.

4

• Skölj filtret med vatten enligt ovan.
• Använd inte ett finger eller en borste till att rengöra filtret.

5

Obs! Torka filtret helt före användning.
Ta en titt på fler tillbehör i ECOVACS HOME-appen eller på https://www.ecovacs.com/global.

UNDERHÅLLA FLYTANDE GUMMIBORSTE OCH SIDBORSTE

1 Flytande gummiborste

2 Sidborste

Obs! Underhållsverktyg medföljer inte. Rengör med en borste eller liknande verktyg som du har hemma.

UNDERHÅLLA ANDRA KOMPONENTER

Obs! Torka av komponenterna med en ren, torr trasa. Undvik att använda rengöringsmedel eller rengöringsspray.

Obs! Underhållsverktyg medföljer inte. Rengör med en borste eller liknande verktyg som du har hemma.

UNDERHÅLLA STATIONEN

Obs!

• Aktivera inte självrengöring när DEEBOT arbetar.
• Om det finns kvar smutsigt vatten i rengöringsvasken dränerar stationen först vattnet efter en lång tryckning. Tryck länge på för att starta självrengöring.

1 Tryck länge på för att styra DEEBOT att lämna stationen

3 Stationen tömmer automatiskt ut vattnet ur rengöringsvasken

2 Rengör rengöringsvask

4 Töm smutsvattentanken

Obs! Underhållsverktyg medföljer inte. Rengör med en borste eller liknande verktyg som du har hemma.

UNDERHÅLLA RENGÖRINGSVASKEN

1 Ta den löstagbara brickan och basfiltret och tvätta dem

Obs! Installera rengöringsvasken korrekt för att förhindra felfunktion.

UNDERHÅLLA DAMMBEHÅLLAREN

1 Kassera dammbehållaren

Klicka

Håll i handtaget för att lyfta ut dammbehållare, vilket effektivt kan förhindra dammläckage.

2 Rengör dammuppsamlingslådan med en torr trasa och sätt i en ny dammbehållare

Obs! Veckla upp den nya dammsugarpåsen.

3 Stäng dammuppsamlingslådan

Klicka

FÖRVARING DAMMBEHÅLLARE OCH NÄTFILTER

Ladda batteriet helt och stäng AV DEEBOT före förvaring. Ladda det var 1,5:e månad för att förhindra att batteriet laddas ur för mycket.

• DEEBOT kan inte laddas när strömmen är avstängd.
• Om batteriet är för urladdat eller inte används under en längre tid kan det hånda att DEEBOT inte laddas. Kontakta ECOVACS för att få hjälp. Demontera inte själv.

1 Tryck på frigöringsknappen på sidan av dammbehållaren för att öppna luckan. Ta bort nätfiltret. Vänd inte apparaten upp och ned när du tar bort eller monterar nätfiltret. Om du gör det kan det komma in damm i motorn.

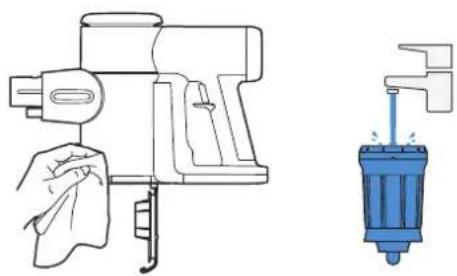

2 Torka av dammbehållaren med en ren och mjuk trasa. Du kan tvätta nätfiltret under kallt rinnande vatten.

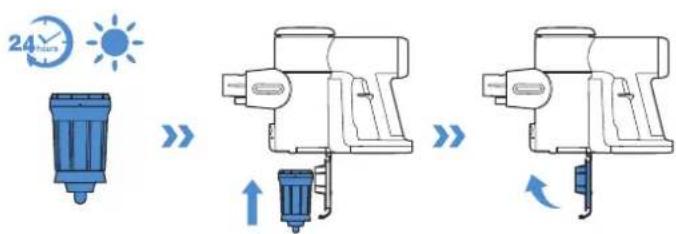

3 Nätfiltret måste vara fullständigt torrt innan du monterar det igen. Täck luckan. Ett klickljud indikerar korrekt installation.

24 Hours >>>

Obs! Tvätta inte dammbehållaren med vatten.

HEPA-FILTER

1 Dra ut HEPA-filtret för rengöring. Använd inte apparaten utan HEPA-filter.

2 Du kan tvätta HEPA-filtret under rinnande vatten. Det måste vara fullständigt torrt innan du monterar det igen.

1 Rengör ytan med en mjuk och ren trasa.

2 Tryck nedåt mot rulländsskyddet. Dra ut borstrullen.

3 Använd ett verktyg till att ta bort skräp som sitter runt rullen.

4 Montera borstrullen i vinkel och tryck den uppåt tills den klickar fast på plats.

Klicka

ANTITRASSELKRAFTBORSTE

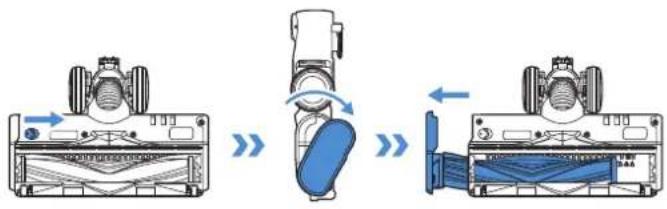

Stäng av strömmen, skjut omkopplaren för att öppna ändskyddet för borstrullen och rotera det moturs för att dra ut borstrullen.

Ta bort allt skräp som fastnat runt rullen.

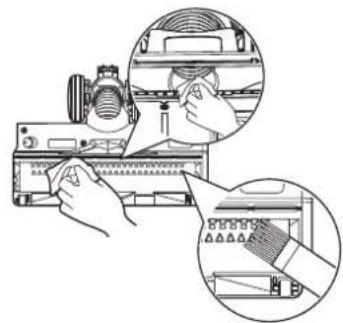

När du har tagit bort borstrullen gör du försiktigt rent borstöppningen, sugöppningen och raden med plasttänder.

Montera borstrullen i borstöppningen och vrid ändskyddet moturs tills det klickar fast på plats.

Nr Felfunktion Möjliga orsaker Lösningar
1	DEEBOT kan inte ansluta till ECOVACS HOME-appen.	Fel användarnamn eller lösenord för hemmets Wi-Fi har angetts.	Ange rätt användarnamn eller lösenord för hemmets Wi-Fi.
		DEEBOT är inte inom räckvidden för hemmets Wi-Fi-signal.	Se till att DEEBOT är inom räckvidden för hemmets Wi-Fi-signal. Försök att vara så nära Wi-Fi-signalen som möjligt.
		DEEBOT är inte i konfigurationsläge.	Tryck på RESET-knappen för att ansluta DEEBOT till din telefon via Bluetooth. Om det misslyckas trycker du på RESET-knappen och för att ansluta via ECOVACS HOME-appen.
		Fel app installerad. Hämta och installera ECOVACS HOME-appen.	ME-appen.
		Det finns inget Wi-Fi-nätverk i Wi-Fi-listan.	1. Kontrollera om Wi-Fi-namnet innehåller specialtecken. Använd inte specialtecken som ! @#&¥%/\2. Använd inte ett 5 GHz-nätverk.
2 Kartan har förlorats.		Kartan kan gå förlorad om du flyttar DEEBOT vid rengöring.	Flytta DEEBOT till stationens framsida för att hämta kartan.Hitta den återställda kartan i Karthantering och tryck på "Använd den här kartan" för att hämta den. Du kan låsa kartan i ECOVACS HOME-appen.Om problemet kvarstår när du har provat ovanstående lösningar kan du starta om kartläggningen.
3	Det gick inte att skapa möbelkarta i appen.	Om du flyttar DEEBOT under rengöring kan kartan förloras.	Flytta inte DEEBOT under rengöringen.
		Auto-rengöring är inte slutförd. Se till att DEEBOT automatiskt återgår till stationen efter rengöringen.
4	DEEBOT:s sidborste faller ur läge under användning.	Sidborsten är inte korrekt installerad. Se till att sidborsten klickar på plats.
5	Det gick inte att hitta någon signal. Kan inte återgå till stationen.	Stationen är felaktigt placerad.	Placera stationen korrekt enligt anvisningarna i avsnittet [Ladda DEEBOT].
		Stationen har ingen ström eller har flyttats manuellt.	Kontrollera att stationen är ansluten till strömförsörjningen. Flytta inte stationen manuellt.
		DEEBOT påbörjar inte rengöring från stationen. Vi rekommenderar att DEEBOT börjar rengöra från stationen.
		Laddningsrutten är blockerad. Till exempel är dörren till rummet med stationen stängd.	Håll laddningsrutten fri från hinder.
6	DEEBOT återvänder till stationen innan den är färdig.	Rummet är så stort att DEEBOT måste laddas upp igen.	Aktivera Fortsatt rengöring. Följ anvisningarna i appen för mer information.
		DEEBOT kan inte nå vissa områden som blockeras av möbler eller hinder.	Städa upp området som ska rengöras genom att placera möbler och små föremål på rätt plats.
7	DEEBOT kan inte laddas.	DEEBOT är inte PÅ. Slå PÅ DEEBOT.
		Laddkontakterna för DEEBOT är inte i kontakt med stiften på stationen.	Kontrollera att laddkontakterna på roboten är i kontakt med stiften på stationen och att ( ) blinkar.Kontrollera om laddkontakterna på DEEBOT och stiften på stationen är smutsiga. Rengör de delarna enligt instruktionerna i avsnittet "[Underhåll]".
		Stationen är inte ansluten till strömförsörjningen. Kontrollera att stationen är ansluten till strömmen.
8	Det låter mycket vid rengöring.	Sidborsten och den flytande gummiborsten har trasslat sig. Dammbehållaren och filtret är blockerade.	Vi rekommenderar att du rengör sidborsten, den flytande gummiborsten, dammbehållaren, filtret osv. regelbundet.
		DEEBOT är i Max-läge. Växla till Standard-läge.
9	DEEBOT fastnar när den arbetar och stannar.	DEEBOT har trasslat in sig i något på golvet (sladdar, gardiner, mattfransar osv.).	DEEBOT provar olika sätt att frigöra sig själv. Om det inte lyckas ska du bort hindren manuellt och starta om.
		DEEBOT kan ha fastnat under möbler med en ingång med liknande höjd.	Ställ in en fysisk barriär eller ställ in en virtuell gräns via ECOVACS HOME-appen.
		DEEBOT har fastnat i ett smalt område.	Städa upp i huset. Eller ställ in en fysisk barriär. Eller ställ in en virtuell gräns via ECOVACS HOME-appen.
10	Följande problem uppstår när DEEBOT arbetar: rengöringsrutt i oordning, avvikelse från rengöringsrutten, upprepad rengöring eller små områden som inte rengörs. (Om det är ett stort område som inte har rengjorts tillfälligt rengör DEEBOT automatiskt det missade området. Ibland går DEEBOT tillbaka till ett rengjort rum, vilket kanske inte är en upprepad rengöring, utan att DEEBOT hittar ett eventuellt missat område.)	Föremål som kablar och tofflor placerade på marken blockerar DEEBOT.	Städa undan spridda föremål på golvet, som sladdar och tofflor, före rengöring. Om något område har missats rengör DEEBOT det missade området av sig själv. Ingrip inte (t.ex. genom att flytta DEEBOT eller blockera rutten).
		Det kan vara så att drivhjulen halkar på marken när DEEBOT klättrar över trappsteg och trösklar, vilket påverkar hela bedömningen av omgivningen.	Vi rekommenderar att du stänger dörren till det här området och rengör området separat. Efter rengöringen återgår DEEBOT till startpositionen. Låt den vila.
		Arbete på nyvaxade och polerade golv eller släta plattor, vilket resulterar i mindre friktion mellan drivhjul och golv.	Vänta tills vaxet har torkat innan rengöring.
		På grund av olika hemmiljöer kan vissa områden inte rengöras.	Städa upp i hemmet för att se till att DEEBOT kan komma in för rengöring.
		TrueMapping-avständssensorn är smutsig eller blockerad av främmande ämnen.	Torka av TrueMapping-avständssensorn med en ren, mjuk trasa eller ta bort främmande ämnen.
11	DEEBOT tömmer inte dammbehållaren när den har återvänt till stationen.	Funktionen Auto-tömning har inte aktiverats i ECOVACS HOME-appen.	Slå på funktionen Auto-tömning i ECOVACS HOME-appen.
		Dammbehållaren är inte installerad i stationen. Installera dammbehållaren och stäng dammuppsamlingslådan.
		Manuell flytt av DEEBOT tillbaka till stationen kanske inte utlöser funktionen Auto-tömning.	Vi rekommenderar att DEEBOT återvänder till stationen på egen hand. Flytta den inte manuellt.
		I Stör ej-läget tömmer DEEBOT inte dammet när den har återvänt till stationen.	Stäng av Stör ej-läget i ECOVACS HOME-appen eller starta dammtömningen manuellt.
		Stationen upptäcker en minskning av tömningseffektiviteten.	Byt dammpåse enligt avsnittet "[Underhåll]" och stäng dammuppsamlingslådan. Om dammbehållaren inte är full när ECOVACS HOME-appen uppmanar kan du sätta tillbaka den igen.
		Om ovanstående möjliga orsaker har uteslutits kan komponenterna i stationen vara onormala.	Kontakta kundservice om du behöver hjälp.
12	Det gick inte att tömma dammbehållaren.	Stationen upptäcker en minskning av tömningseffektiviteten.	Byt ut dammbehållaren enligt avsnittet [Underhåll] och stäng dammuppsamlingslådan. Om dammbehållaren inte är full när ECOVACS HOME-appen uppmanar kan du sätta tillbaka den igen.
		Utloppet på dammbehållaren är blockerat av främmande föremål.	Ta bort dammbehållaren och rensa bort de främmande föremålen på utloppet.
13	Insidan av dammuppsamlingslådan är smutsig.	Fina partiklar absorberas på insidan av dammuppsamlingslådan genom dammbehållaren.	Rengör insidan av dammuppsamlingslådan.
		Dammbehållaren är trasig. Kontrollera dammbehållaren. Byt ut den.
14	Dammläckage uppstår under arbete.	Utloppet på dammbehållaren är blockerat av främmande föremål.	Ta bort dammbehållaren och rensa bort de främmande föremålen på utloppet.
15	Det går inte att rotera moppningsdynan.	Moppningsdynan är blockerad av främmande föremål.	Rensa bort de främmande föremålen.
		Moppningsdynan är inte korrekt installerad.	Installera moppningsdynan korrekt. Ett klickljud betyder korrekt installation.
16	DEEBOT svarar inte på stationsinstruktionen.	DEEBOT är inte i stationen.	Se till att DEEBOT är i stationen.
17	Drivhjulen är blockerade. Drivhjulen blockeras av främmande föremål.		Rotera och tryck på drivhjulen för att kontrollera om något främmande föremål har trasslat in sig eller fastnat. Om det finns främmande föremål ska du rensa bort dem i tid. Om problemet kvarstår kontaktar du kundservice för att få hjälp.
18	När vattnet i rengöringsvasken är fullt och inte kan tömmas rapporterar rösten att rengöringsvasken är full.	Smutsvattentanken är inte korrekt installerad.	Knacka på smutsvattentanken för att säkerställa att den är korrekt installerad.
		Tätningspluggarna i smutsvattentanken är inte korrekt installerade.	Kontrollera att tätningspluggarna är korrekt installerade.
		Stationen kan inte tömma ut vatten som vanligt.	Tryck länge på för att se om stationen kan dra upp vatten på rätt sätt. Om vattnet har dragits upp torkar du av vattenöverflödessensom i rengöringsvasken. Om stationen inte kan dra upp vattnet ska du kontrollera att det inte finns främmande föremål mellan smutsvattentanken och stationen och rengöra den.
		Rengöringsvaskens sugport är blockerad av främmande föremål.	Kontrollera att det inte finns något främmande föremål i sugporten på rengöringsvasken.
		Röstmeddelandet kvarstår fortfarande efter att du har provat ovanstående lösningar.	Koppla bort stationen och anslut den igen. Om problemet kvarstår kontaktar du kundservice för att få hjälp.
Nr Felfunktion Möjliga orsaker Lösningar
19	Dammsugaren startar inte.	Ingen ström. Ladda batteriet.
		Det automatiska överhettingsskyddet har utlösts. Starta om apparaten när den har svalnat.
		Apparaten är blockerad (dvs. slangen, sugöppningen eller någon annan del).	Kontrollera och ta bort blockeringarna.
20	Dålig sugeffekt för dammsugaren.	Dammbehållaren och filtren är fulla. Rengör dammbehållaren och filtren.
		Apparaten är blockerad (dvs. slangen, sugöppningen eller någon annan del).	Ta bort blockeringarna.
		Det sitter här eller fibrer i borstrullen. Rengör borstrullen.
21	Dammsugarbatteriet laddas inte.	Adaptern sitter fel. Se till att adaptern sitter rätt.
		Dammsugaren sitter inte på rätt sätt i dockan. Dra upp dammsugaren och placera den i dockan igen.
22	Onormala motorljud från dammsugaren.	Apparaten är blockerad (dvs. slangen, sugöppningen eller någon annan del).	Ta bort blockeringarna.
23	Felindikatorlampan på dammsugaren är tänd.	Något är fel. Kontakta kundtjänst.

TEKNISKA SPECIFIKATIONER

DEEBOT
Modell DDX14
Ineffekt 20 V	=== 2 A
Laddningstid cirka	4,5 timmar
Stationsmodell CH2367
Ineffekt 220–240 V växelström/50–60 Hz
Nominell uteffekt för DEEBOT 20 V	=== 2 A
Nominell uteffekt för dammsugaren	18V === 1A
Ingångsström (laddning) 0,5A
Ström (tömning) 1 000 W
Ström (mopp för varmvattentvätt)	1650W
HANDDAMMSUGARE
Modell FM2320
Ineffekt 18V	=== 1A
Dammbehållarvolym 0,3 l
Laddningstid 4–5 timmar
Maximal användningstid för en laddning	≈ 60 minuter

Den trådlösa modulens uteffekt är lägre än 100 mW.
Obs! Tekniska specifikationer och konstruktionsspecifikationer kan ändras för kontinuerlig produktförbättring.
Utforska fler tillbehör på https://www.ecovacs.com/global.

Använd mobilkameran för att läsa av

QR-koden och hämta användarhandboken.

VIKTIGE SIKKERHETSINSTRUKSJONER

VIKTIGE SIKKERHETSINSTRUKSJONER

4 Tøm beholderen med tilsmusset vann
