MANUALE UTENTE DEEBOT T30S Combo ECOVACS

Manuale d'istruzioni IT | P117

Bruksanvisning....SE | P155

Bruksanvisning ...... NO | P193

Brugsanvisning....DK | P231

Per il manuale d'istruzioni in altre lingue, visitare il sito Web: https://www.ecovacs.com.

Quando si usa un elettrodomestico, è necessario seguire delle precauzioni di base, tra cui:

LEGGERE TUTTE LE ISTRUZIONI PRIMA DI UTILIZZARE L'APPARECCHIO

CONSERVARE QUESTE ISTRUZIONI

1. Questo apparecchio può essere usato da bambini di almeno 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o da persone che non ne conoscano il corretto utilizzo purché supervisionate o formate sull'uso sicuro dell'apparecchio e in grado di comprenderne gli eventuali rischi correlati. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini non supervisionati.

2. Sgombrare l'area da pulire. Togliere dal pavimento cavi di alimentazione e piccoli oggetti che potrebbero intralciare l'apparecchio. Piegare le frange dei tappeti

sotto agli stessi e sollevare dal pavimento oggetti come tende e tovaglie.

1. In caso di possibilità di caduta nell'area da pulire, ad esempio a causa di scalini, è necessario impostare l'apparecchio in modo che possa rilevare i gradini senza cadere. Potrebbe essere necessario posizionare delle barriere fisiche sul bordo per evitare la caduta del robot. Assicurarsi che la barriera fisica non rappresenti un rischio di inciampo per le persone.
2. Utilizzare l'apparecchio solo come descritto nel presente manuale. Utilizzare solo accessori consigliati o venduti dal produttore.
3. Assicurarsi che il voltaggio della fonte di alimentazione corrisponda a quello indicato sulla stazione di ricarica.
4. SOLO per uso domestico INTERNO. Non utilizzare l'apparecchio in esterni o in ambienti commerciali o industriali.
5. Non utilizzare senza aver installato la vaschetta raccogli polvere e i filtri.
6. Non utilizzare l'apparecchio in un'area con candele accese o oggetti fragili.
7. Tenere capelli, vestiti, dita e qualsiasi parte del corpo lontano dalle aperture e dalle parti mobili dell'apparecchio.
8. Non utilizzare l'apparecchio in una stanza in

cui sta dormendo un neonato o un bambino.

1. Non utilizzare l'apparecchio su superfici bagnate o con acqua stagnante.
2. Non consentire all'apparecchio di raccogliere oggetti grandi come pietre, grossi pezzi di carta o oggetti che potrebbero ostruirlo.
3. Non utilizzare l'apparecchio per raccogliere materiali infiammabili o combustibili come benzina, toner per stampanti o fotocopiatrici, né utilizzarlo in aree dove questi potrebbero essere presenti.
4. Non utilizzare l'apparecchio per raccogliere materiali incandescenti o che emettono fumo, come sigarette, fiammiferi, cenere ardente, o qualsiasi cosa che potrebbe provocare un incendio.
5. Non infilare oggetti nella presa di aspirazione. Non utilizzare l'apparecchio se la presa di aspirazione è ostruita. Mantenere la presa libera da polvere, garze, capelli o qualsiasi cosa che potrebbe ridurre il flusso d'aria.
6. In caso di danneggiamento del cavo di alimentazione, sarà necessario sostituirlo presso il produttore o tramite il servizio clienti per evitare rischi.
7. La batteria al litio adatta a CH2367 è di max. 8 celle, tensione nominale max. CC 14,4 V, capacità nominale 5.800 mAh. È necessario rimuovere e smaltire la batteria secondo le leggi

e le normative vigenti, prima dello smaltimento dell'apparecchio.

1. Posizionare su OFF il tasto di accensione prima di pulire o effettuare operazioni di manutenzione sull'apparecchio.
2. Smaltire le batterie usate secondo le leggi e le normative vigenti.
3. Non incenerire l'apparecchio anche nel caso in cui sia molto danneggiato. Le batterie potrebbero esplodere e provocare un incendio.
4. Utilizzare l'apparecchio secondo le indicazioni fornite nel presente Manuale d'istruzioni. Ecovacs Home Service Robotics non potrà essere ritenuta responsabile di eventuali danni o infortuni causati da un utilizzo inappropriato.
5. Il robot contiene batterie sostituibili solo da persone competenti. Per sostituire la batteria del robot, contattare l'assistenza clienti.
6. Assicurarsi che il voltaggio della fonte di alimentazione corrisponda a quello indicato sulla stazione OMNI.
7. Utilizzare solo le batterie ricaricabili originali e la stazione OMNI del produttore in dotazione con l'apparecchio. Non è consentito l'utilizzo di batterie non ricaricabili.
8. Fare attenzione a non danneggiare il cavo di alimentazione. Non tirare o trascinare l'apparecchio o la stazione OMNI dal cavo

di alimentazione, non utilizzare il cavo di alimentazione come maniglia, non chiudere il cavo di alimentazione in una porta e non strusciare il cavo di alimentazione su bordi o spigoli affilati. Non far passare l'apparecchio sopra il cavo di alimentazione. Tenere il cavo di alimentazione lontano da superfici calde.

1. Non utilizzare la stazione OMNI, se danneggiata. Non provare a riparare l'alimentatore e non utilizzarlo in caso di danni o malfunzionamenti.

2. Non utilizzare l'apparecchio con prese o cavi di alimentazione danneggiati. Non utilizzare l'apparecchio o la stazione OMNI se non funzionano correttamente, in caso di caduta, se sono stati lasciati all'esterno o se sono venuti a contatto con acqua. In questi casi, sarà necessaria la riparazione da parte del produttore o tramite il servizio clienti per evitare rischi.

3. È necessario rimuovere la spina dalla presa di corrente prima di pulire o effettuare operazioni di manutenzione sulla stazione OMNI.

4. Rimuovere l'apparecchio dalla stazione OMNI e posizionare su OFF il tasto di accensione prima di rimuovere la batteria per lo smaltimento dell'apparecchio.

5. Scollegare la stazione OMNI dalla presa

di corrente in caso di mancato utilizzo prolungato.

1. Se il robot non viene utilizzato per lungo tempo, spegnerlo per conservarlo e scollegare la stazione OMNI.
2. AVVERTENZA: aggiungere acqua pulita solo nel serbatoio pulito.
3. AVVERTENZA: per ricaricare la batteria, utilizzare solo l'unità di alimentazione rimovibile CH2367 fornita con l'apparecchio.

Per soddisfare i requisiti in materia di esposizione RF, è consigliabile mantenere una distanza di almeno 20 cm tra il dispositivo e le persone durante il funzionamento dell'apparecchio.

Per garantire la conformità, non è consigliato il funzionamento a distanze ravvicinate. L'antenna utilizzata per questo trasmettitore non deve essere impiegata in combinazione con altre antenne o trasmettitori.

Aggiornamento del dispositivo

In genere, alcuni dispositivi vengono aggiornati ogni due mesi, ma l'intervallo non è sempre così specifico.

Alcuni dispositivi, soprattutto quelli in vendita più di tre anni fa, verranno aggiornati solo se viene individuata e corretta una vulnerabilità critica.

	Attenzione: superficie calda
[2AWT]	Trasformatore isolante di sicurezza anti cortocircuito
	Alimentatore a commutazione
	Solo per uso in interni
	Corrente continua
[8660]	Corrente alternata
	Questo prodotto è conforme alle direttive CE applicabili.
	Prima di ricaricare, leggere le istruzioni.
	Polarità della porta di ricarica
[H3KS]	Fusibile miniaturizzato a tempo ritardato

La sorveglianza a distanza è destinata all'uso privato assoluto di luoghi non pubblici e privati ai soli fini di auto-protezione e controllo individuale. In caso di utilizzo, tenere presente gli obblighi legali locali basati sulla protezione dei dati. Non è consentita alcuna sorveglianza di luoghi pubblici, in particolare con intento clandestino e/o da parte del datore di lavoro senza giustificabili ragioni. Tale uso non giustificato è a rischio e responsabilità dell'utente.

Dichiarazione di conformità dell'Unione europea Informazioni per gli utenti sullo smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche

Questo simbolo sul prodotto o sulla sua confezione indica che i prodotti elettrici ed elettronici utilizzati non devono essere smaltiti insieme ai rifiuti urbani indifferenziati. Per un corretto trattamento, è responsabilità dell'utente smaltire i rifiuti di queste apparecchiature organizzando la restituzione ai punti di raccolta designati. Lo smaltimento corretto di questo prodotto consentirà di risparmiare risorse preziose e prevenire potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero altrimenti scaturire da una gestione inadeguata dei rifiuti. Per restituire il dispositivo usato, utilizzare i sistemi di restituzione e raccolta o contattare gratuitamente il rivenditore presso il quale è stato acquistato il prodotto; contattare l'autorità locale per ulteriori dettagli sul punto di raccolta più vicino. In caso di smaltimento non corretto di tali rifiuti, la legislazione nazionale vigente prevede l'applicazione di sanzioni.

Informazioni per gli utenti sullo smaltimento delle batterie usate

Questo simbolo indica che le batterie e gli accumulatori, al termine del loro ciclo di vita, non devono essere smaltiti insieme ai rifiuti urbani indifferenziati. La partecipazione dell'utente è una parte importante dell'impegno volto a ridurre al minimo l'impatto delle batterie e degli accumulatori sull'ambiente e sulla salute. Per un corretto riciclaggio, è possibile restituire gratuitamente questo prodotto, le batterie o gli accumulatori al proprio fornitore o a un punto di raccolta designato. Lo smaltimento corretto di questo prodotto consentirà di risparmiare risorse preziose e prevenire potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero altrimenti scaturire da una gestione inadeguata dei rifiuti. In caso di smaltimento non corretto di tali rifiuti, la legislazione nazionale vigente prevede l'applicazione di sanzioni. Esistono sistemi di raccolta separati per batterie e accumulatori usati. Smaltire correttamente le batterie e gli accumulatori presso il centro di raccolta/riciclaggio dei rifiuti locale.

Direttiva sulla restrizione dell'uso di determinate sostanze pericolose (RoHS)

Ecovacs Home Service Robotics Co., Ltd. dichiara che l'intero prodotto, inclusi i componenti (cavi, fili e così via), soddisfa i requisiti della direttiva RoHS 2011/65/UE e Direttiva delegata (UE) 2015/863 della Commissione recante modifica sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche ("riformulazione RoHS" o "RoHS 2.0").

Direttiva sulle apparecchiature radio

Ecovacs Home Service Robotics Co., Ltd. dichiara che il prodotto elencato in questa sezione è conforme ai requisiti essenziali e ad altre disposizioni correlate della Direttiva 2014/53/UE sulle apparecchiature radio.

Rappresentante autorizzato per l'Europa:

CE ECOVACS Europe GmbH Holzstrasse 2 | D-40221 Düsseldorf | Germania

Ecovacs Home Service Robotics Co., Ltd. dichiara che il prodotto è conforme ai requisiti essenziali e ad altre disposizioni correlate della Direttiva RoHS 2011/65/UE e Direttiva delegata (UE) 2015/863 della Commissione recante modifica, della Direttiva 2014/53/UE sulle apparecchiature radio. La dichiarazione di conformità può essere consultata al seguente indirizzo: https://www.ecovacs.com/global/compliance.

Contenuto della confezione

Cavo di alimentazione

Spazzola laterale

Manuale d'istruzioni

Aspirapolvere manuale

Mini spazzola motorizzata

Spazzola piatta

Attrezzo per fughe

Componenti opzionali

Spazzola motorizzata ZeroTangle Tubo di prolunga Supporto

Nota:

* La spazzola motorizzata ZeroTangle, il tubo di prolunga e il supporto sono componenti opzionali. Se si desidera effettuare acquisti, accedere all'app ECOVACS HOME o a https://www.ecovacs.com/global.

* Le figure e le illustrazioni sono solo per riferimento e potrebbero differire dal reale aspetto del prodotto. Il design e le specifiche del prodotto sono soggetti a modifiche senza preavviso.

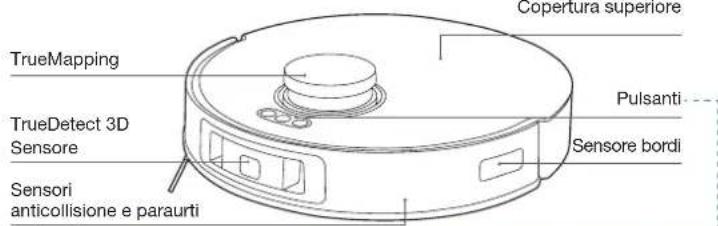

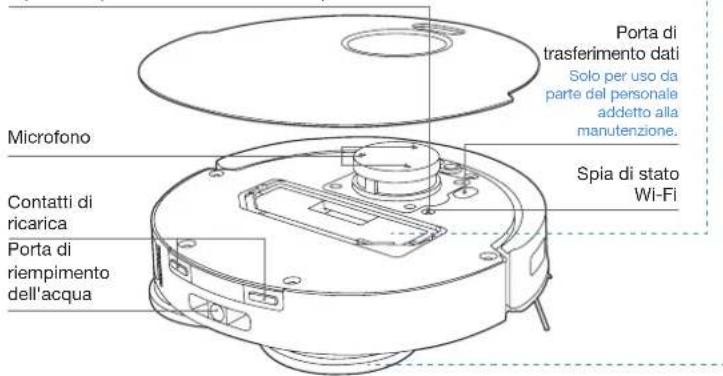

DISEGNO DEL PRODOTTO

Robot

Copertura superiore TrueMapping Pulsanti TrueDetect 3D Sensore Sensore bordi Sensori anticollisione e paraurti

Pulsanti

Premere brevemente: Uscita/Ritorno alla Stazione

Premere brevemente: Avvio/Pausa/Continua

Premere brevemente: Inizio/Fine Pulizia circoscritta

Pressione lunga: Accensione/Spegnimento

Pressione lunga: Chiusura bambini

Tasto RESET

Ripristino delle impostazioni predefinite: tenere premuto il tasto RESET per 5 secondi. Dopo l'emissione di un messaggio vocale, seguirà un segnale acustico di avvio e le impostazioni predefinite del robot verranno ripristinate.

Porta di trasferimento dati Solo per uso da parte del personale addetto alla manutenzione. Microfono Spia di stato Wi-Fi Contatti di ricarica Porta di riempimento dell'acqua

Vista inferiore

Sensori anticaduta

Sensore di rilevamento tappeti

Spazzola

Slot di montaggio del panno di lavaggio

Pulsante di rilascio

della spazzola

Ruote motrici

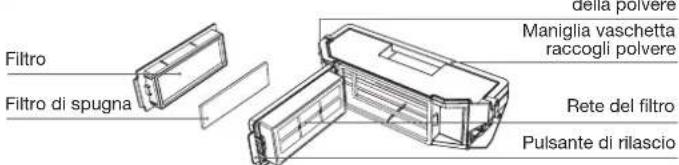

Vaschetta raccogli polvere

Filtro Filtro di spugna della polvere Maniglia vaschetta raccogli polvere Rete del filtro Pulsante di rilascio

Composizione panno di lavaggio

Piatti per panni di lavaggio

Porta per lo smaltimento della polvere

Maniglia vaschetta raccogli polvere

Rete del filtro

Pulsante di rilascio

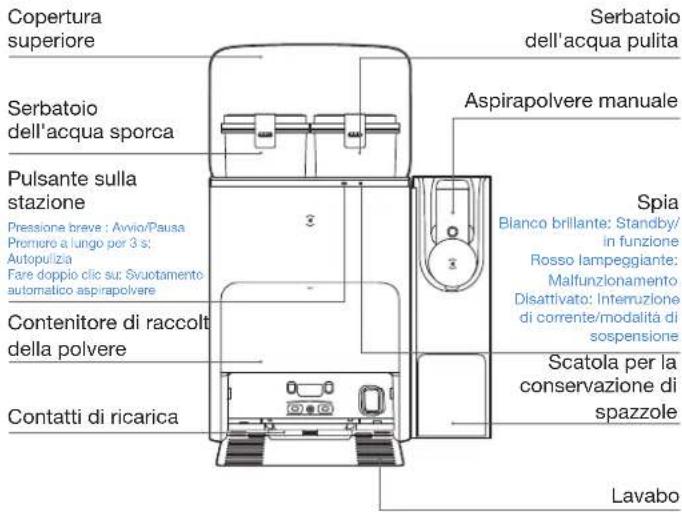

Stazione OMNI

Nota:

* Rosso lampeqqiante: Controllare la causa nell'app ECOVACS HOME.
* Se DEEBOT non si ricarica, pulire i contatti di ricarica con un panno pulito e asciutto.

Copertura superiore Serbatoio dell'acqua sporca Pulsante sulla stazione Pressione breve : Avvio/Pausa Premiere a lungo per 3 s; Autopuliza Fare doppio clic su: Svuotamente automatico aspirapolvere Contenitore di raccolt della polvere Contatti di ricarica Serbatoio dell'acqua pulita Aspirapolvere manuale Spia Blanco brillante: Standby/ in funzione Rosso lampeggiante: Malfunzionamento Disattivato: Intemuzione di corrente/modalità di sospensione Scatola per la conservazione di spazzole Lavabo

Stazione (posteriore)

Passacavo Presa di ventilazione Presa di alimentazione

Sacchetto della polvere

Maniglia per sacchetto della polvere

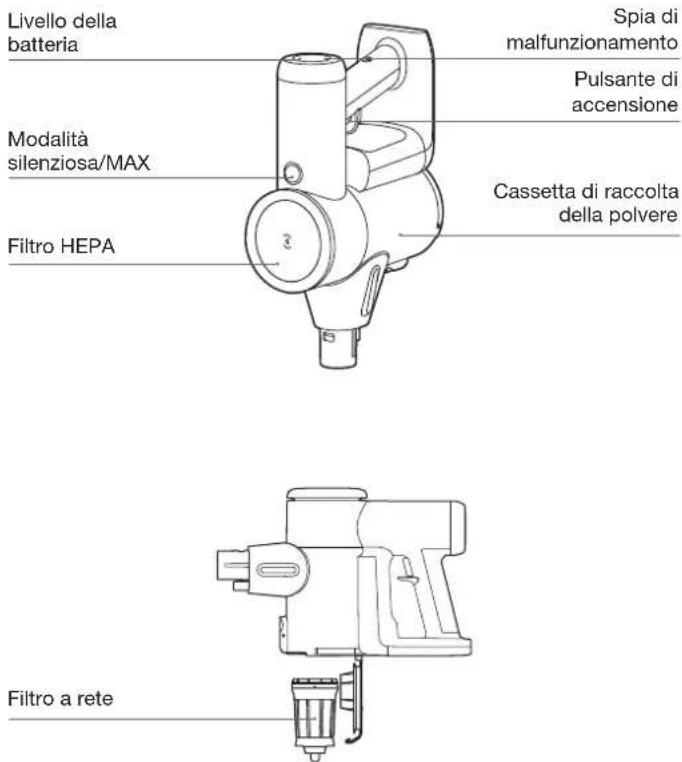

Aspirapolvere manuale

Livello della batteria Modalità silenziosa/MAX Filtro HEPA Spia di malfunzionamento Pulsante di accensione Cassetta di raccolta della polvere Filtro a rete

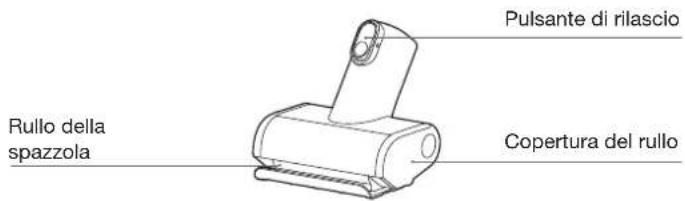

Mini spazzola motorizzata

Pulsante di rilascio Rullo della spazzola Copertura del rullo

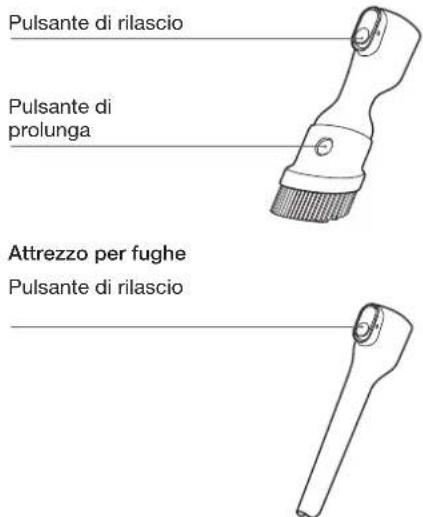

Spazzola piatta

Pulsante di rilascio Pulsante di prolunga Attrezzo per fughe Pulsante di rilascio

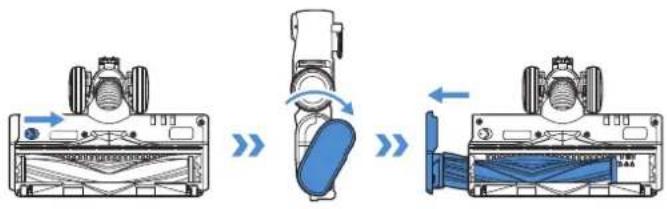

Spazzola motorizzata ZeroTangle

Pulsante di rilascio

Pulsante di rilascio

Supporto

SENSORI

Nome Descrizione della funzione
Sensore di distanza TrueMapping	Utilizzando il principio della triangolazione, che prevede l'emissione e la ricezione di raggi laser riflessi dagli oggetti circostanti, attraverso gli algoritmi è possibile calcolare con precisione le informazioni di misurazione della distanza tra il DEEBOT e gli oggetti vicini. Quando il DEEBOT si sposta all'interno di un determinato ambiente, le posizioni degli oggetti circostanti vengono determinate per creare una mappa spaziale dell'ambiente circostante. L'intervallo di misurazione è 8 metri.
Microfono	Attraverso la vibrazione del diaframma nell'aria prodotta dalla voce umana è possibile eseguire registrazioni vocali e chiedere a DEEBOT di completare l'attività assegnata tramite comando vocale. Attivazione effettiva di 8 m
Sensore TrueDetect 3D	Il sensore a luce strutturata 3D TrueDetect esegue la scansione dell'oggetto con un laser lineare e acquisisce le immagini con una fotocamera monoculare, quindi genera le coordinate tridimensionali dell'oggetto attraverso algoritmi di immagine per identificare le dimensioni dell'oggetto. La distanza di rilevamento è di 0,35 m.
Sensore anticaduta	Grazie al raggio a infrarossi, che rileva la distanza tra la base di DEEBOT e il pavimento attraverso il sensore a infrarossi posto nella parte inferiore, DEEBOT non avanza quando rileva scale davanti o se la distanza identificata supera quella preimpostata (sistema anticaduta). La distanza di attivazione è di 60 mm
Sensore di rilevamento tappeti	La differenza di energia del segnale eco a ultrasuoni su diverse superfici viene utilizzata per identificare il materiale del pavimento e aiutare DEEBOT a regolare automaticamente la strategia di pulizia. Frequenza di azionamento 290 kHz.
Sensore anticollisione	Quando il segnale trasmesso è bloccato da un ostacolo, il ricevitore del segnale non sarà in grado di ricevere il segnale. In base a questo principio, DEEBOT eviterà gli ostacoli in rotta di collisione.
Sensore bordi	Con la misurazione della distanza ToF, DEEBOT è in grado di rilevare la distanza tra se stesso e gli oggetti sul lato destro. In presenza di una parete o di un ostacolo sul lato destro, DEEBOT esegue la pulizia dei bordi per evitare punti mancanti o collisioni.

NOTE PRIMA DELLA PULIZIA

Mettere gli arredi, come le sedie, al loro posto prima di pulire la zona desiderata.

Potrebbe essere necessario posizionare alcune barriere sul bordo del dislivello per evitare la caduta del robot.

Durante il primo utilizzo, accertarsi che tutte le porte della stanza siano aperte per consentire a DEEBOT di esplorare tutta l'abitazione.

Per migliorare l'efficienza della pulizia, rimuovere dal pavimento oggetti quali cavi, panni, ciabatte eccetera.

Ripiegare i bordi dei tappeti con nappe prima di utilizzare il prodotto in loro prossimità.

Non sostare in spazi ristretti, ad esempio i corridoi, e assicurarsi che il sensore di distanza TrueMapping non sia bloccato.

ASPIRAPOLVERE MANUALE

Prima di utilizzare l'apparecchio per la prima volta, caricarlo per 4-5 ore in un luogo in cui la temperatura ambiente sia compresa tra 4 °C e 40 °C.

• Durante periodi prolungati di inutilizzo, riporre l'apparecchio in un luogo fresco e asciutto. Assicurarsi che la batteria sia completamente carica ogni 3 mesi.
• Non esporre l'apparecchio alla luce del sole o a temperature di congelamento. Intervallo di temperatura consigliato: 4 °C -40 °C.

AVVIO RAPIDO

Prima dell'uso, rimuovere tutti i materiali di protezione.

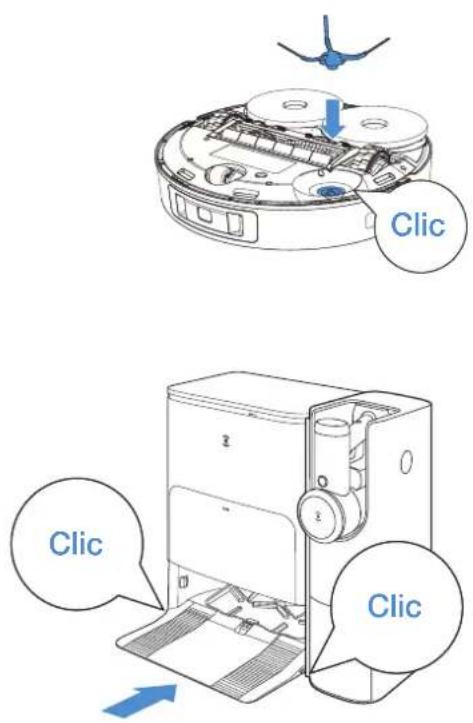

Installazione

Il suono di un clic indica la corretta installazione.

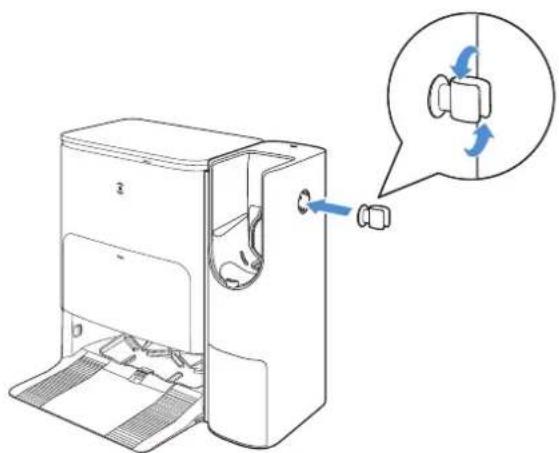

Ruotare in senso antiorario per installare il supporto per la spazzola motorizzata ZeroTangle.

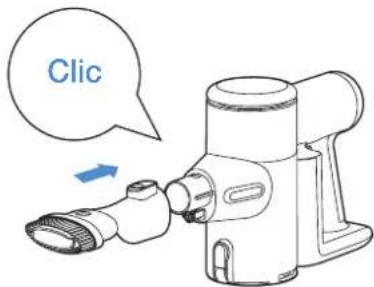

Selezionare un accessorio e collegarlo all'apparecchio prima dell'uso.

Clic

Premere il pulsante di rilascio per scollegare.

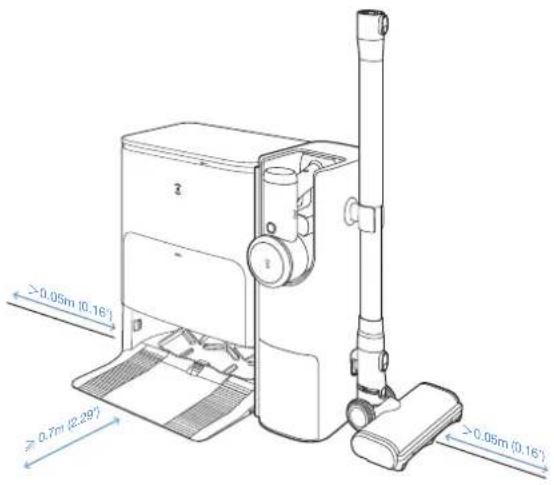

Posizionare la stazione

Tenere l'area intorno alla stazione libera da oggetti, soprattutto quelli con superfici riflettenti.

• Se sono presenti oggetti riflettenti come specchi e battiscopa vicino alla stazione, questi dovrebbero essere coperti per 14 cm a partire dal basso.
  • Non esporre la stazione alla luce diretta del sole.
• Posizionare la stazione su un pavimento duro per utilizzare tutte le funzioni del robot.
• Posizionare la stazione in un luogo con un forte segnale Wi-Fi.

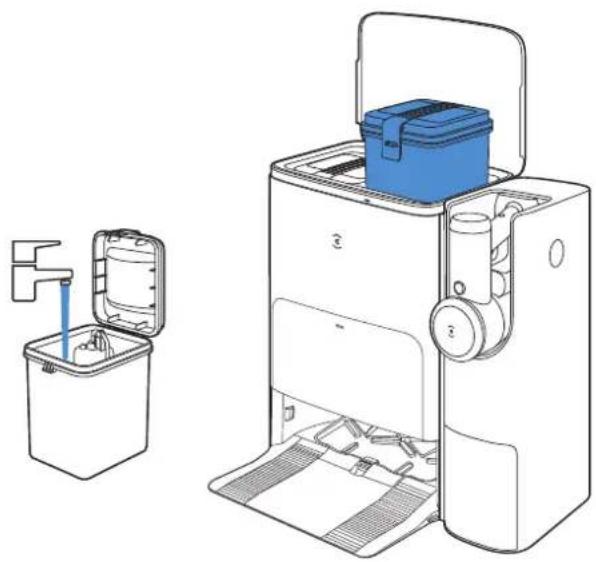

Aggiungere acqua al serbatoio dell'acqua pulita

Nota: si consiglia di utilizzare la soluzione di lavaggio ECOVACS DEEBOT (venduta separatamente). L'uso di un'altra soluzione detergente può causare lo slittamento di DEEBOT, il blocco del serbatoio dell'acqua e altri problemi.

SCARICARE L'APP ECOVACS HOME

Per sfruttare tutte le funzioni disponibili, si consiglia di controllare DEEBOT tramite l'app ECOVACS HOME.

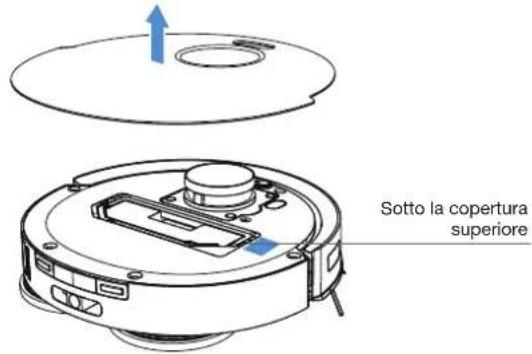

1. Eseguire la scansione del codice QR sotto la copertura superiore per scaricare l'applicazione.

Sotto la copertura superiore

1. Cercare ECOVACS HOME per scaricare l'app.

Accendere DEEBOT

Tenere premuto (per 3 secondi, attendere la riproduzione della musica di avvio, a indicare che DEEBOT si è acceso.

Pressione lunga

CONNETTERE DEEBOT ALL'APP

1. Tramite Bluetooth:

Attivare DEEBOT e il Bluetooth del telefono cellulare. Consentire all'applicazione di ottenere l'autorizzazione Bluetooth del telefono cellulare. Toccare per eseguire la scansione del codice QR su DEEBOT o toccare Add nell'app per trovare DEEBOT nelle vicinanze.

2. Tramite Wi-Fi:

È inoltre possibile scegliere di collegare DEEBOT all'app tramite altri metodi, in base alle istruzioni visualizzate sulla pagina dell'app.

Nota: selezionare il metodo di connessione appropriato.

Requisiti della rete Wi-Fi:

• Si sta utilizzando una rete mista a 2,4 GHz o 2,4/5 GHz.
• Il router supporta i protocolli 802.11b/g/n e IPv4.
• Non utilizzare una VPN (Virtual Private Network) o un server proxy.
  • Non utilizzare una rete nascosta.
• WPA e WPA2 utilizzano la crittografia TKIP, PSK, AES/CCMP.
• WEP EAP (Enterprise Authentication Protocol) non è supportato.
• Utilizzare i canali Wi-Fi 1-11 in Nord America e i canali 1-13 al di fuori del Nord America (fare riferimento all'agenzia di regolamentazione locale).
• Se si utilizza un extender/ripetitore di rete, il nome di rete (SSID) e la password corrispondono alla rete primaria.
• Attivare WPA2 sul router.

Spia Wi-Fi

	La spia bianca lampeggla lentamente	Connessione in corso
	La luce bianca lampeggia velocemente	Disconnesso dalla rete Wi-Fi
	Luce bianca fissa Connesso alla rete Wi-Fi

Tenere presente che la realizzazione di funzioni intelligenti come l'avvio remoto, l'interazione vocale, le impostazioni di visualizzazione e controllo delle mappe 2D/3D e la pulizia personalizzata (a seconda dei diversi prodotti) richiede agli utenti di scaricare e utilizzare l'app ECOVACS HOME, che viene costantemente aggiornata. L'utente deve accettare la nostra Informativa sulla privacy e il

nostro Contratto per l'utente prima di poter elaborare alcune delle informazioni necessarie e di base e consentire l'utilizzo del prodotto. Se non accetta la nostra Informativa sulla privacy e il nostro Contratto per l'utente, alcune delle suddette funzioni intelligenti non possono essere realizzate tramite l'app ECOVACS HOME, ma è comunque possibile utilizzare le funzioni di base di questo prodotto per il funzionamento manuale.

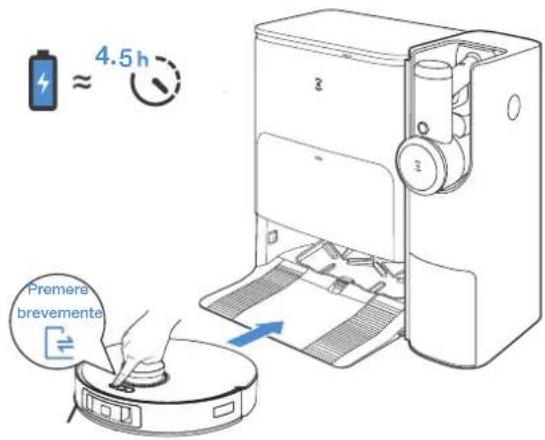

Ricarica di DEEBOT

Premere brevemente per richiamare DEEBOT e accedere alla stazione per la ricarica.

≈ 4.5 h Premere brevemente

Nota: una volta che DEEBOT entra nella stazione, attendere circa 5 secondi per ascoltare il messaggio vocale "Associazione riuscita".

Il DEEBOT creerà una mappa durante la prima pulizia. Quando si crea una mappa per la prima volta, seguire DEEBOT per assisterlo in caso di problemi. Ad esempio, DEEBOT potrebbe rimanere incastrato sotto i mobili. Fare riferimento alle seguenti soluzioni:

1. Sollevare i mobili bassi, se possibile;
2. Coprire la parte inferiore dei mobili;
3. Impostare le barriere virtuali tramite l'app.

Premere brevemente ⏻ per iniziare. Per la prima pulizia, assicurarsi che DEEBOT sia completamente carico.

Premere brevemente

Nota: quando DEEBOT non sta pulendo, è consigliabile tenerlo acceso e in carica.

Nota:

1. Non rimuovere frequentemente i panni di lavaggio lavabili.
2. Non graffiare i piatti per panni di lavaggio con uno straccio o altri oggetti.
3. Quando l'app ECOVACS HOME richiede la sostituzione del panno, sostituirlo per tempo. Altri accessori sono disponibili sull'app ECOVACS HOME o sul sito https://www.ecovacs.com/global.

Inserita Utilizzo dell'aspirapolvere manuale

Premere brevemente per iniziare la pulizia. Premere a lungo per pulire automaticamente la stazione. Fare doppio clic su per avviare l'operazione di svuotamento automatico dell'aspirapolvere.

1. Premere (per attivare l'aspirazione. Premere di nuovo per spegnere l'apparecchio. Quando l'aspirapolvere è in funzione, tenere premuto) per 10 secondi per spegnere l'apparecchio.

1. Per impostazione predefinita, l'apparecchio si avvia in modalità MAX. Premere il pulsante per passare dalla modalità MAX a quella silenziosa e viceversa.

• La cassetta di raccolta della polvere con svuotamento automatico è supportata. In modalità silenziosa, il tempo di esecuzione è di circa 60 minuti. Quando si utilizza la potenza massima, il tempo di funzionamento è di circa 15 minuti.
  · Una ricarica completa richiede circa 4-5 ore.

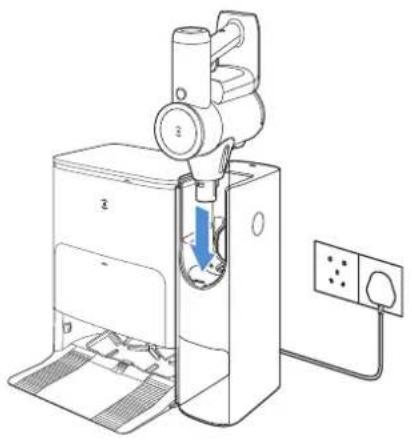

• Posizionare l'aspirapolvere sulla stazione. La stazione inizia a caricarsi, mentre viene attivato anche lo svuotamento automatico.

MANUTENZIONE REGOLARE

Per garantire il funzionamento ottimale di DEEBOT, eseguire le operazioni di manutenzione e sostituzione dei componenti con le seguenti frequenze:

Parte robot	Frequenza di manutenzione	Frequenza di sostituzione
Panno di lavaggio lavabile /	Ogni 1-2 mesi
Spazzola laterale Ogni	2 settimane Ogni 3-6 mesi
Spazzola in gomma galleggiante	Una volta a settimana	Ogni 6-12 mesi
Filtro Una volta a	settimana Ogni 3-6 mesi
Sensore TrueDetect 3D Ruota universale Sensori anticaduta Paraurti Contatti di ricarica TrueMapping	Circa 1 mese /
Serbatoio dell'acqua pulita	Ogni 3 mesi /
Serbatoio dell'acqua sporca	Una volta al mese /
Contenitore di raccolta della polvere	Una volta a settimana /
Inserita Una volta a	settimana /
Filtro a rete Ogni 6 mesi /
Filtro HEPA Ogni 6 mesi	Ogni 24 mesi

Prima di eseguire operazioni di pulizia e manutenzione su DEEBOT, spegnere il robot e scollegare la stazione.

Nota: ECOVACS produce diverse parti e accessori di ricambio. Contattare l'assistenza clienti per ulteriori informazioni sulle parti di sostituzione.

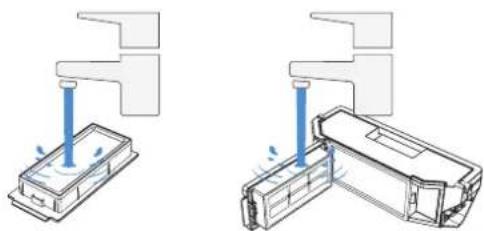

MANUTENZIONE DELLA VASCHETTA RACCOGLI POLVERE E DEL FILTRO

1

Nota: Gli strumenti di manutenzione non sono inclusi. Pulire con la propria spazzola o con strumenti simili che si hanno in casa.

4

Nota:
- Sciacquare il filtro con acqua come mostrato sopra. Non inserire le dita né utilizzare una spazzola per pulire il filtro.

5

Nota: Asciugare completamente il filtro prima dell'uso. Altri accessori sull'app ECOVACS HOME o sul sito https://www.ecovacs.com/global.

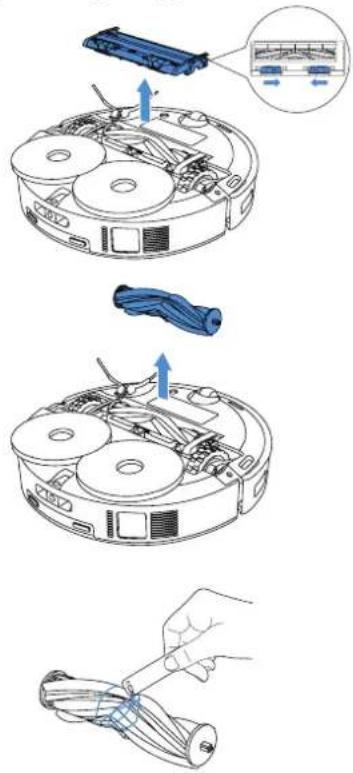

MANUTENZIONE DELLA SPAZZOLA IN GOMMA GALLEGGIANTE E DELLA SPAZZOLA LATERALE

1 Spazzola in gomma galleggiante

Nota: Gli strumenti di manutenzione non sono inclusi. Pulire con la propria spazzola o con strumenti simili che si hanno in casa.

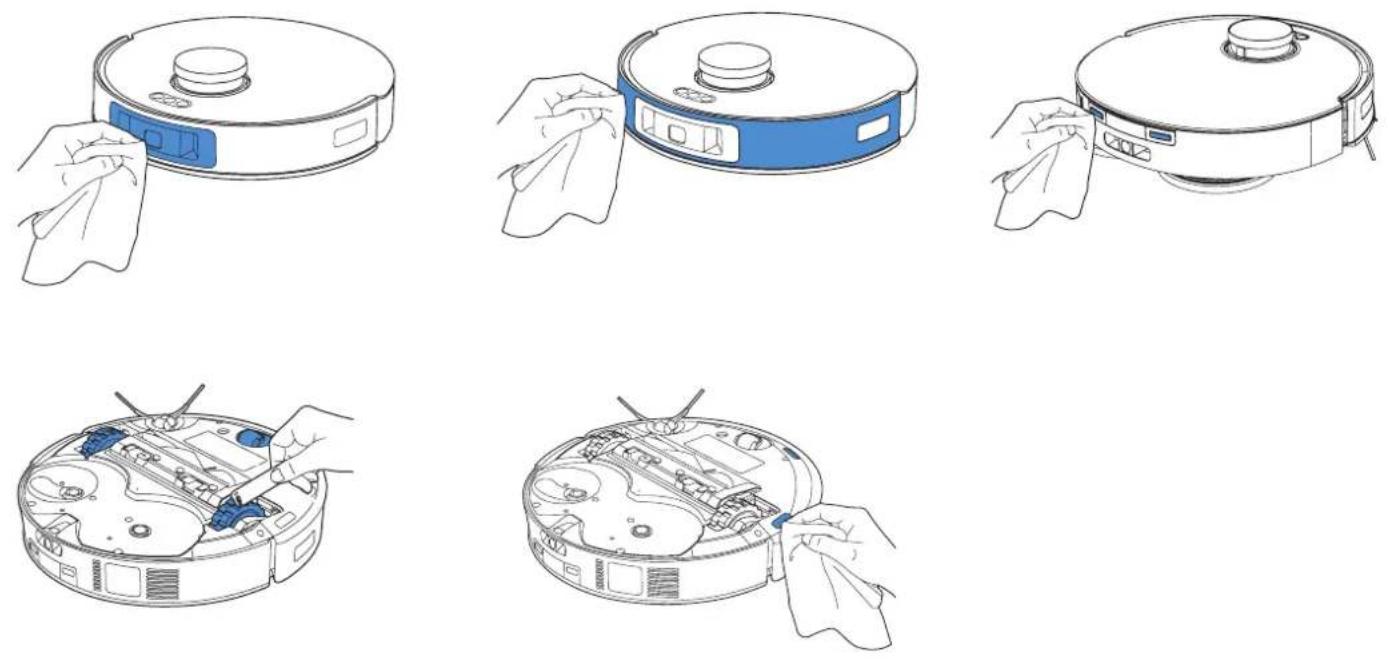

MANUTENZIONE DEGLI ALTRI COMPONENTI

Nota: Pulire i componenti con un panno pulito e asciutto. Evitare l'uso di spray o detergenti.

Nota: Gli strumenti di manutenzione non sono inclusi. Pulire con la propria spazzola o con strumenti simili che si hanno in casa.

MANUTENZIONE DELLA STAZIONE

Nota:

• Non attivare la funzione di pulizia automatica quando DEEBOT è in funzione.
• Se è rimasta acqua sporca nel lavabo, la stazione svuoterà l'acqua dopo una pressione prolungata. Premere a lungo per avviare la pulizia automatica.

1 Premere a lungo per ordinare a DEEBOT di uscire dalla stazione

3 La stazione scarica automaticamente l'acqua dal lavabo

4 Svuotare il serbatoio dell'acqua sporca

Nota: Gli strumenti di manutenzione non sono inclusi. Pulire con la propria spazzola o con strumenti simili che si hanno in casa.

1 Estrarre il vassoio rimovibile e il filtro base per lavarli

Nota: installare correttamente il lavabo per evitare malfunzionamenti.

MANUTENZIONE DEL SACCHETTO DELLA POLVERE

1 Rimuovere il sacchetto della polvere

Clic

Tenere l'impugnatura per estrarre il sacchetto della polvere, che può impedire efficacemente la fuoriuscita di polvere.

2 Pulire il contenitore di raccolta della polvere con un panno asciutto e inserire un nuovo sacchetto

Nota: Dispiegare il sacchetto della polvere nuovo.

3 Chiudere il contenitore di raccolta della polvere

Clic

CONSERVAZIONE

Caricare completamente e spegnere DEEBOT prima di riporlo. Ricaricarlo ogni mese e mezzo per evitare che la batteria si scarichi eccessivamente.

• Non è possibile caricare DEEBOT quando l'alimentazione è spenta.
• Se la batteria è eccessivamente scarica o non viene utilizzata per un lungo periodo di tempo, DEEBOT potrebbe non venire caricato. Contattare ECOVACS per assistenza. Non smontare da soli.

CASSETTA DI RACCOLTA DELLA POLVERE E FILTRO A RETE

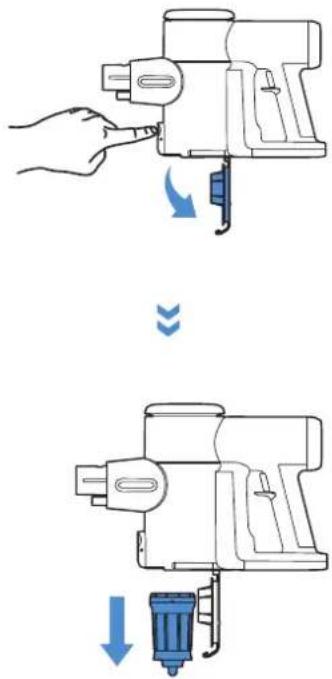

Premere il pulsante di sgancio sul lato della cassetta di raccolta della polvere per aprire lo sportellino. Rimuovere il filtro a rete. Non capovolgere l'apparecchio durante la rimozione o l'installazione del filtro a rete per evitare che la polvere entri nel motore.

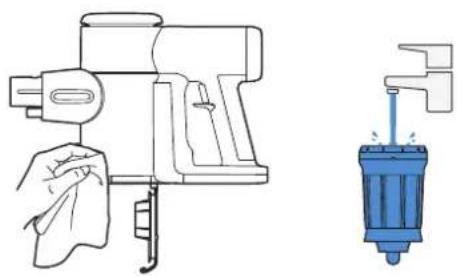

2 Pulire la cassetta di raccolta della polvere con un panno pulito e morbido. Il filtro a rete può essere lavato sotto acqua corrente fredda.

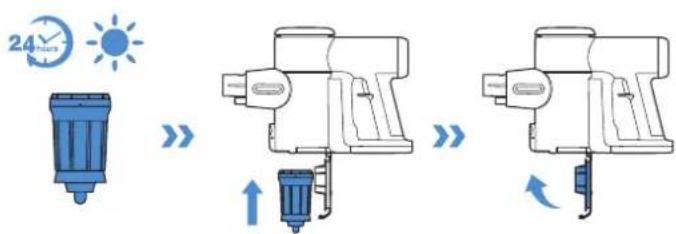

3 Il filtro a rete deve essere completamente asciutto prima della reinstallazione. Coprire l'aletta. Il suono di un clic indica la corretta installazione.

24 Days >>>

Nota: non lavare la cassetta di raccolta della polvere con acqua.

FILTRO HEPA

1 Estrarre il filtro HEPA per pulirlo. Non utilizzate l'apparecchio senza aver prima installato il filtro HEPA.

2 Il filtro HEPA può essere lavato sotto acqua corrente e deve essere completamente asciutto prima della reinstallazione.

2 Premere la copertura del rullo verso il basso. Estrarre il rullo della spazzola.

3 Rimuovere i detriti avvolti intorno al rullo con un utensile.

4 Reinserire completamente il rullo della spazzola inclinandolo e spingerlo verso l'alto finché non scatta in posizione.

Clic

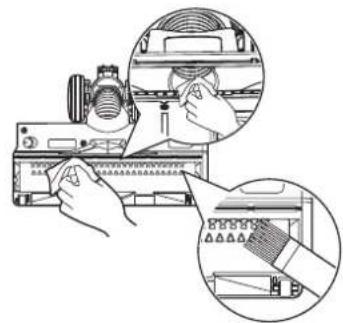

SPAZZOLA MOTORIZZATA ZEROTANGLE

Con l'apparecchio spento, spostare l'interruttore per aprire la copertura del rullo della spazzola e ruotarla in senso antiorario per estrarre il rullo.

Rimuovere i detriti avvolti intorno al rullo con.

Dopo aver rimosso il rullo della spazza, pulire delicatamente la finestra della spazzola, la bocca di aspirazione e la fila di denti in plastica.

Reinserire il rullo della spazzola nella finestra e ruotare la copertura del rullo in senso antiorario fino a quando non scatta in posizione.

RISOLUZIONE DEI PROBLEMI

N.	Malfunzionamento Possibili cause	Soluzioni
1	Impossibile connettere DEEBOT all'app ECOVACS HOME.	Nome utente o password della rete Wi-Fi domestica errato.	Inserire il nome utente e la password corretti della rete Wi-Fi domestica.
		DEEBOT non si trova nel raggio di copertura del segnale Wi-Fi domestico.	Verificare che DEEBOT si trovi nel raggio di copertura del segnale Wi-Fi domestico. Cercare di rimanere il più vicino possibile al segnale Wi-Fi.
		DEEBOT non è nello stato di configurazione.	Premere il pulsante di ripristino per collegare DEEBOT al telefono tramite Bluetooth. Se la procedura non funziona, premere il pulsante di ripristino eper connettersi tramite l'app ECOVACS HOME.
		App non corretta installata. Scaricare e installare l'app ECOVACS HOME.
		Nessuna connessione Wi-Fi domestica presente nell'elenco Wi-Fi.	1. Verificare se il nome Wi-Fi contiene caratteri speciali. Non utilizzare caratteri speciali come!@#&¥%/\2. Non utilizzare una rete da 5 Ghz.
2 La	mappa è persa.	La mappa può andare persa se si sposta DEEBOT durante la pulizia.	Spostare DEEBOT di fronte alla stazione per recuperare la mappa. Trovare la mappa ripristinata in Gestione mappa e toccare "Usa questa mappa" per recuperarla. È possibile bloccare la mappa nell'app ECOVACS HOME.Se il problema persiste dopo aver provato le soluzioni precedenti, riavviare la mappatura.
3	Impossibile creare la mappa dei mobili sull'applicazione.	Spostare DEEBOT durante la pulizia potrebbe causare la perdita della mappa.	Durante la pulizia, non spostare DEEBOT.
		La pulizia automatica non è completa.	Assicurarsi che DEEBOT torni automaticamente alla stazione dopo la pulizia.
4	La spazzola laterale di DEEBOT si sgancia durante l'uso.	La spazzola laterale non è installata correttamente.	Assicurarsi che le spazzola laterale sia in posizione durante l'installazione.
N.	Malfunzionamento Possibili cause Soluzioni
5	Nessun segnale trovato.Impossibile tornare alla stazione.	La stazione non è posizionata correttamente.	Posizionare correttamente la stazione secondo le istruzioni riportate in [Ricarica di DEEBOT].
		La stazione non è alimentata o è stata spostata manualmente.	Verificare che la stazione sia collegata all'alimentazione. Non spostare manualmente la stazione.
		DEEBOT non inizia la pulizia dalla stazione. Si consiglia di iniziare la pulizia con DEEBOT dalla stazione.
		Il percorso di ricarica è bloccato. Ad esempio, la porta della stanza con la stazione è chiusa.	Tenere il percorso di ricarica sgombro.
6	DEEBOT torna alla stazione prima di aver completato la pulizia.	La stanza è grande e DEEBOT deve tornare a ricaricarsi.	Abilitare Pulizia continua. Per ulteriori dettagli, seguire le istruzioni sull'app.
		DEEBOT non è in grado di raggiungere alcune zone bloccate da mobili o barriere.	Mettere gli arredi e gli oggetti piccoli al loro posto prima di pulire la zona desiderata.
7	Impossibile caricare DEEBOT.	DEEBOT non è acceso. Accendere DEEBOT.
		I contatti di ricarica di DEEBOT non sono collegati ai contatti della stazione.	Assicurarsi che i contatti di ricarica del robot siano collegati ai contatti della stazione e che lampeggi.Verificare se i contatti di ricarica di DEEBOT e la stazione sono sporchi. Pulire queste parti secondo le istruzioni riportate in [Manutenzione].
		La stazione non è collegata a una fonte di alimentazione.	Assicurarsi che la stazione sia collegata all'alimentazione.
8	Il funzionamento è molto rumoroso durante la pulizia.	La spazzola laterale e la spazzola in gomma galleggiante sono impigliate. La vaschetta raccogli polvere e il filtro sono bloccati.	Si consiglia di pulire regolarmente la spazzola laterale, la spazzola in gomma galleggiante, la vaschetta raccogli polvere, il filtro, ecc.
		DEEBOT sta operando in modalità max. Passare alla modalità standard.
9	DEEBOT si blocca durante il funzionamento e si ferma.	DEEBOT è incastrato su un oggetto sul pavimento (cavi elettrici, tende, frange di tappeti, ecc.).	DEEBOT proverà a districarsi in vari modi. Qualora non dovesse riuscirci, rimuovere manualmente gli ostacoli e riavviarlo.
		DEEBOT potrebbe rimanere bloccato sotto i mobili con un ingresso di altezza simile.	Posizionare una barriera fisica o impostarne una virtuale nell'app ECOVACS HOME.
		DEEBOT è bloccato in un'area stretta.	Riordinare la casa. In alternativa, impostare una barriera fisica. In alternativa, impostare una barriera virtuale tramite l'app ECOVACS HOME.
10	Quando DEEBOT è in funzione, si riscontrano i seguenti problemi: percorso di pulizia non ordinato, deviazione dal percorso di pulizia, pulizia ripetuta o piccole aree da pulire mancate. Se c'è un'area ampia che non è stata temporaneamente pulita, DEEBOT la recupererà in modo indipendente. A volte, DEEBOT entra nuovamente in una stanza pulita, non per ripetere la pulizia, ma per trovare eventuali aree mancanti.	Oggetti quali fili e ciabatte posizionati a terra bloccano DEEBOT.	Prima della pulizia, riordinare gli oggetti sparsi a terra come fili e ciabatte. Se manca un'area, DEEBOT pulirà l'area mancante automaticamente, quindi non interferire (ad esempio spostare DEEBOT o bloccare il suo percorso).
		È possibile che le ruote motrici scivolino a terra quando DEEBOT sale i gradini, supera soglie e porte, influenzando in tal modo la sua valutazione dell'ambiente interno.	Si consiglia di chiudere la porta di quest'area e di pulire l'area separatamente. Dopo la pulizia, DEEBOT torna al punto di partenza. L'utilizzo è sicuro.
		Funziona su pavimenti appena cerati e lucidati o su piastrelle lisce, riducendo l'attrito tra le ruote motrici e il pavimento.	Attendere che la cera si asciughi prima di pulire.
		A causa dei diversi ambienti domestici, alcune aree non possono essere pulite.	Liberare l'ambiente domestico per assicurarsi che DEEBOT possa entrare per la pulizia.
		Il sensore di distanza TrueMapping è sporco o bloccato da corpi estranei.	Pulire il sensore di distanza TrueMapping con un panno morbido pulito o rimuovere eventuali corpi estranei.
N.	Malfunzionamento Possibili cause	Soluzioni
11	Dopo il ritorno alla stazione, la vaschetta raccogli polvere non viene svuotata.	La funzione di svuotamento automatico non è stata attivata nell'app ECOVACS HOME.	Attivare la funzione di svuotamento automatico nell'app ECOVACS HOME.
		Il sacchetto della polvere non è installato nella stazione.	Installare l'apposito sacchetto e chiudere il contenitore di raccolta della polvere.
		Lo spostamento manuale di DEEBOT nella stazione potrebbe non attivare la funzione di svuotamento automatico.	Si consiglia di lasciare che DEEBOT torni alla stazione da solo. Non spostare manualmente l'apparecchio.
		In modalità Non disturbare, DEEBOT non svuota la polvere dopo il ritorno alla stazione.	Annullare la modalità Non disturbare nell'app ECOVACS HOME o avviare manualmente lo svuotamento della polvere.
		La stazione rileva una diminuzione dell'efficienza dello svuotamento.	Sostituire il sacchetto della polvere secondo quanto indicato nella sezione [Manutenzione] e chiudere il contenitore di raccolta della polvere. Se il sacchetto della polvere non è pieno alla richiesta di sostituzione dall'app, è possibile reinserirlo.
		Se si sono escluse le possibili cause indicate sopra, i componenti della stazione potrebbero presentare anomalie.	Si prega di contattare il servizio clienti per ricevere assistenza.
12	Impossibile svuotare la vaschetta raccogli polvere.	La stazione rileva una diminuzione dell'efficienza dello svuotamento.	Sostituire il sacchetto della polvere secondo quanto indicato nella sezione [Manutenzione] e chiudere il contenitore di raccolta della polvere. Se il sacchetto della polvere non è pieno alla richiesta di sostituzione dall'app, è possibile reinserirlo.
		L'uscita della vaschetta raccogli polvere è bloccata da corpi estranei.	Rimuovere la vaschetta raccogli polvere e pulire i corpi estranei presenti sull'uscita.
13	Il lato interno del contenitore di raccolta della polvere è sporco.	Le particelle fini vengono assorbite all'interno del contenitore di raccolta della polvere attraverso l'apposito sacchetto.	Pulire il lato interno del contenitore di raccolta della polvere.
		Il sacchetto della polvere è rotto. Controllare il sacchetto della polvere. Sostituirlo.
N. M	Malfunzionamento Possibili cause Soluzioni
14	Durante il funzionamento si verificano perdite di polvere.	L'uscita della vaschetta raccogli polvere è bloccata da corpi estranei.	Rimuovere la vaschetta raccogli polvere e pulire i corpi estranei presenti sull'uscita.
15	Il piatto del panno di lavaggio non riesce a ruotare.	Il piatto del panno di lavaggio è bloccato da corpi estranei.	Rimuovere i corpi estranei.
		Piastra per panno di pulizia non installata correttamente.	Installare correttamente la piastra del panno di pulizia. Il suono di un clic indica la corretta installazione.
16	DEEBOT non risponde all'istruzione della stazione.	DEEBOT non è nella stazione.	Assicurarsi che DEEBOT sia nella stazione.
17	Ruote motrici bloccate. Le ruote motrici	sono bloccate da corpi estranei.	Ruotare e premere le ruote motrici per verificare che non vi siano corpi estranei avvolti o bloccati. Se sono presenti corpi estranei, rimuoverli in tempo. Se il problema persiste, contattare il Servizio clienti.
18	Quando l'acqua nel lavabo è piena e non può essere scaricata, il report vocale segnala che il lavabo è pieno.	Il serbatoio dell'acqua sporca non è installato correttamente.	Picchiettare il serbatoio dell'acqua sporca per verificare che sia installato correttamente.
		I tappi sigillanti nel serbatoio dell'acqua sporca non sono installati correttamente.	Verificare che i tappi sigillanti siano installati correttamente.
		La stazione non riesce a scaricare normalmente l'acqua.	Toccare due volte per vedere se la stazione è in grado di prelevare correttamente l'acqua. Se l'acqua viene prelevata correttamente, asciugare il sensore di fuoriuscita dell'acqua del lavabo. Se la stazione non riesce a prelevare l'acqua, verificare che non vi siano corpi estranei tra il serbatoio dell'acqua sporca e la stazione e pulire.
		La porta di aspirazione del lavabo è bloccata da un corpo estraneo.	Assicurarsi che non vi siano corpi estranei nella porta di aspirazione del lavabo.
		Il messaggio vocale rimane visualizzato dopo aver provato le soluzioni indicate sopra.	Scollegare e ricollegare la stazione. Se il problema persiste, contattare il Servizio clienti.
N. Malfunzionamento Possibili cause		Use Soluzioni
19	L'aspirapolvere non si accende.	Assenza di alimentazione. Caricare la batteria.
		Protezione automatica contro il surriscaldamento. Riavviare dopo il raffreddamento.
		L'apparecchio è bloccato (ovvero tubo, bocca di aspirazione o altre parti).	Controllare e rimuovere le ostruzioni.
20	Potenza di aspirazione dell'aspirapolvere debole.	La cassetta di raccolta della polvere e i filtri sono pieni. Pulire la cassetta di raccolta della polvere e i filtri.
		L'apparecchio è bloccato (ovvero tubo, bocca di aspirazione o altre parti).	Rimuovere le ostruzioni.
		Nel rullo della spazzola ci sono peli o fibre impigliati. Pulire il rullo della spazzola.
21	La batteria dell'aspirapolvere non si ricarica.	L'adattatore non è installato correttamente. Reinserire l'adattatore correttamente.
		L'aspirapolvere non è posizionato correttamente sulla stazione.	Sollevare l'aspirapolvere e riposizionarlo sulla stazione.
22	Rumori anomali del motore dell'aspirapolvere.	L'apparecchio è bloccato (cioè tubo, bocca di aspirazione o altre parti).	Rimuovere le ostruzioni.
23	La spia di malfunzionamento dell'aspirapolvere è accesa.	Qualcosa non funziona correttamente. Contattare l'assistenza clienti.

SPECIFICHE TECNICHE

DEEBOT
Modello DDX14
Ingresso nominale 20 V	=== 2A
Tempo di ricarica Circa 4,5 ore
Modello stazione CH2367
Ingresso nominale 220 - 240 V	~ 50 - 60 Hz
Uscita nominale per DEEBOT 20 V	=== 2A
Potenza nominale per aspirapolvere	18V === 1 A
Corrente in ingresso nominale (ricarica)	0,5A
Potenza (svuotamento) 1000W
Potenza (mop per lavaggio in acqua calda)	1650W
ASPIRAPOLVERE MANUALE
Modello FM2320
Ingresso nominale 18V	=== 1 A
Capacità cassetta di raccolta della polvere	0,3 L
Tempo di ricarica 4	~5 ore
Durata di funzionamento massima con una sola ricarica	≈60 min

La potenza di uscita del modulo wireless è inferiore a 100 mW.

Nota: le specifiche tecniche e di progettazione potrebbero variare a seguito dei miglioramenti continui sul prodotto.

Altri accessori su https://www.ecovacs.com/global.

Utilizzare la fotocamera del dispositivo mobile per eseguire la scansione del codice QR e ottenere la guida dell'utente.

VIKTIGA

SÄKERHETSINSTRUKTIONER

VIKTIGA

SÄKERHETSINSTRUKTIONER
