BRUKSANVISNING Smartbail Whale

Se till att all berörd personal läser informationen nedan och att slutanvändaren får en kopia.

Användning

Whale Smartbail länspump är avsedd att pumpa stående vatten när den är installerad genom skottet (se fig.1 nedan). Pumpkapaciteten är beroende av installationsförhållanden och pumptakt.

WARNING: Kapaciteten kan vara otillräcklig vid snabbt inflöde av vatten.

Vid all användning är det viktigt att ett system för säkra arbetsmetoder tillämpas vid installation, användning och underhåll.

Om denna pump är avsedd att användas för något annat än de angivna riktlinjerna eller med någon annan vätska, är det användarens ansvar att se till att pumpen är lämplig för avsedd användning och speciellt att materialen är helt förenliga med de vätskor som ska användas.

Innan installationen

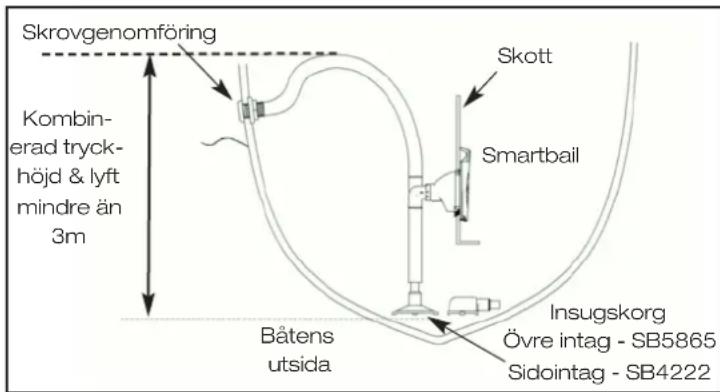

Skrovgenomföring Kombinerad tryckhöjd & lyft mindre än 3m Skott Smartbail Insugskorg Övre intag - SB5865 Sidointag - SB4222 Båtens utsida

Fig.1 Typisk installation

Se till att det finns tillräckligt med rum bakom skottet för pumpens hela djup när den är installerad. Detta måste inkludera utrymme för in- och utloppsslangar. (Se fig. 2 för maximala dimensioner).

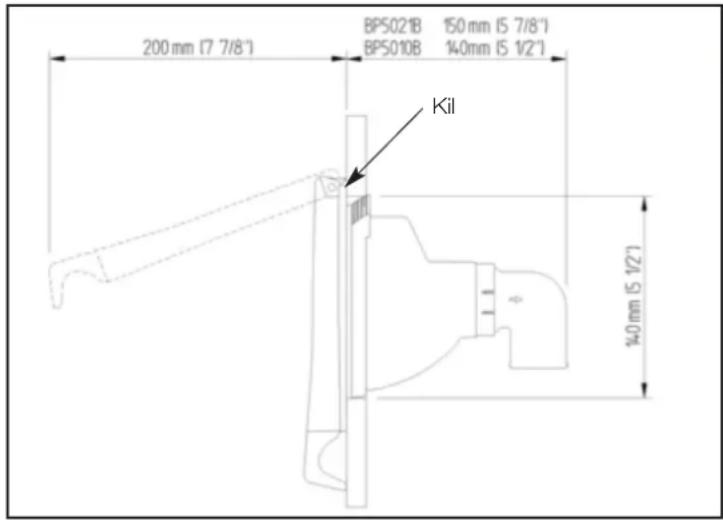

200 mm (7 7/8') BPS021B 150 mm (5 7/8') BPS010B 140mm (5 1/2') Kil 140 mm (5 1/2)

Fig. 2 Maximala dimensioner

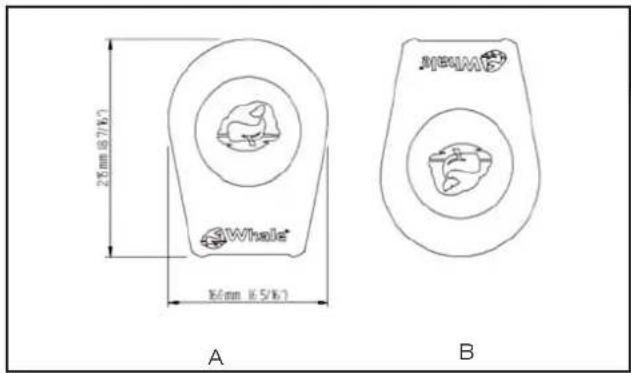

1. Se till att det finns tillräckligt med utrymme när pumpen är installerad för att använda den med pumphandtaget helt öppet.(Se fig. 3 för rekommenderade monteringslägen).

Fig. 3 för rekommender- ade monteringslägen

Montering

1. Välj ett lämpligt plant läge på skottet och skär ut ett cirkelformat hål med 140mm (5½") diameter.
2. För pumpen genom hålet och tryck den i rätt läge. Tryck upp eller ner beroende på monteringsriktning.

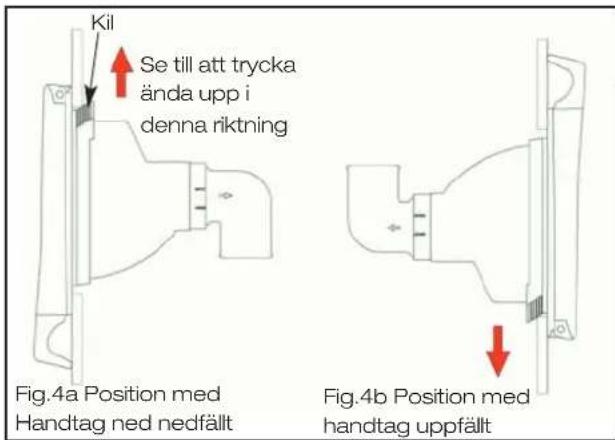

Kil Se till att trycka ända upp i denna riktning Fig.4a Position med Handtag ned nedfällt Fig.4b Position med handtag uppfällt

1. Se till att montingskilen sitter helt an mot skottet.
2. Lyft upp handtaget och markera läget för de 4 hålen för fästbultarna på skottet (se fig.5)

Observera - Pumpen ska installeras med 4 skruvar

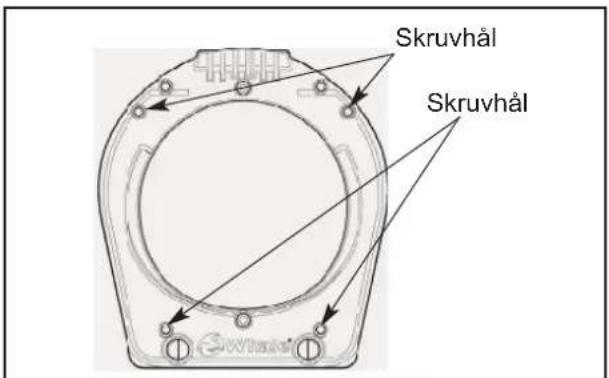

Skruvhål Skruvhål

Gångjärn för skaft Fästskruvar

Fig. 6

1. Ta bort pumpen och borra 4 hål vid dessa markeringar. Se tabell nedan för rekommenderade skruvhål och storlekar:

Tappborrhål	Själgängande skruv
Diameter 3,5 mm	Diameter 5mm

1. Placera pumpen i läge och fäst på skottet med 4 själgångande skruvar.

Slangdragning

1. Sätt fast in/utloppsslangarna på lämplig rörbjöj på baksidan av pumpen med hjälp av rostfria slangklämmor.

Observera:

Både in- och utloppsböjarna kan anslutas till bägge röröppningarna. Det är mycket vik tigt att rätt ventil installeras i rätt röröppning (se fig. 7). Se symbol på sidan av varje röröppning för att kontrollera att rätt ventil har installerats i rätt röröppning (klaffventil på inloppet och trikuspidal- ventil på utloppet).

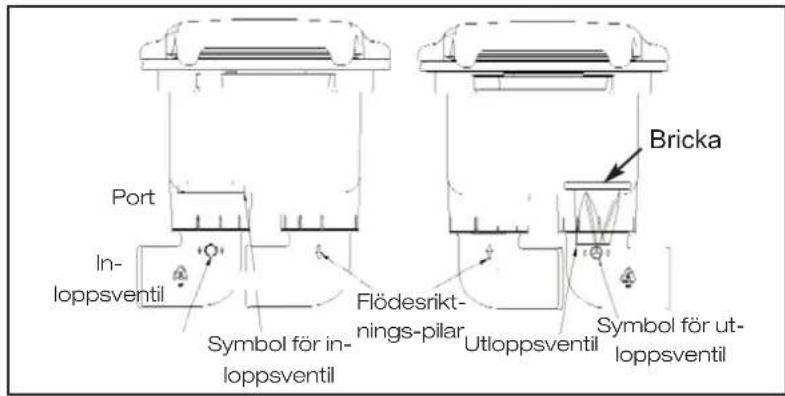

Port In- loppsventil Flödesrikt- nings-pilar Symbol för in- loppsventil Utloppsventil Symbol för ut- loppsventil Bricka

Fig.7 Ventil / rörböjsidentifiering

Symbol Ventil Flödesriktning/rörbjöj
↓ ↓	Trikuspidal Utloppsböj
↑ ↑	Klaff	Inloppsböj

1. Det är rekommenderat att inlopps- och utloppsslangarna inte fästes närmare än 300mm (11 ^3/4 ") från pumpen, för att undvika onödiga påfrestningar på ut- och inloppsöppningarna.

För installationer där det är nödvändigt att ta bort rörböjar innan slangdragning krävs följande extra steg:

1. Rörböjarna kan tas bort och slangar sättas fast innan installationen genom att vrida rörböjarna till ett läge där ut/inloppsböjen pekar mot den andra rörböjen och sedan dra utåt. Se fig. 8.

2. Om rörböjarna tagits bort sätter man tillbaka dem enkelt genom att trycka in rörböjen i dess rätta öppning tills den "klickar" i läge.

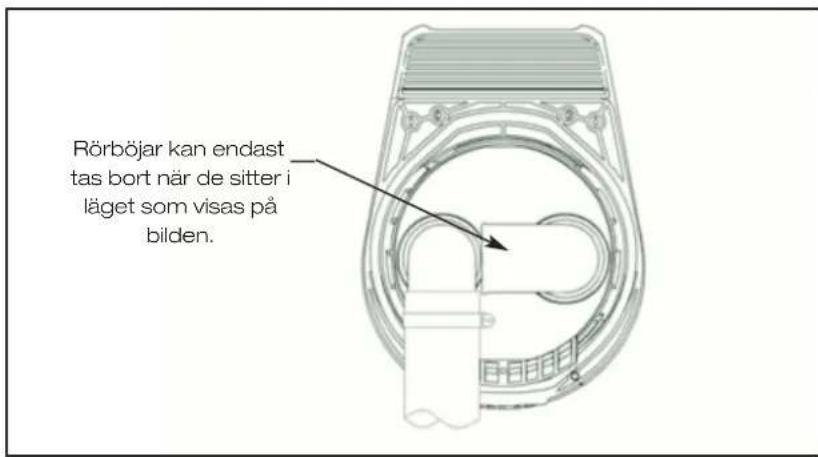

Rörböjar kan endast tas bort när de sitter i läget som visas på bilden.

Fig.8 Urkopplingsläge för rörböj

Tekniska specifikationer

	Smartbail
Produktkod	BP5010B, BP5021B
Vikt	0.6 kg (1.3 lbs)
Slanganslutningar	BP5010B - 25 mm öppningar (1")BP5021B - 38 mm öppningar (1 1/2")
Material	Glasfylld Polypropylen, rostfritt stål, Nitril, Santoprene®
Material i kontakt med vätska	Pumpinneslutning: Glasfylld PolypropylenIn- och ut-loppsventiler: Nitril, Membran: Santoprene®
Reservdelssats	AK5010 - membran, ventiler och tätningar

Maxhöjd		3m (9.8ft)
Maxlyft (självflödande)		3m (9.8ft)
Max kombineradHöjd och lyft		3m (9.8ft)
Produktkod		BP5010B BP5021B
Öppningsstorlek		25 mm (1") 38 mm (1 1/2")
Lyft Höjd		Flödeshastighet vid45 slag/min	Flödeshastighet vid60 slag /min	Flödeshastighet vid45 slag/min	Flödeshastighet vid60 slag /min
0 m (0 ft) 0 m (0 ft)		38.5 ltrs/min10.2 US gals/min	51.3 ltrs/min13.6 US gals/min	43.5 ltrs/min11.5 US gals/min	58 ltrs/min15.3 US gals/min
0 m (3 ft) 1 m (3 ft)		32.75 ltrs/min8.7 US gals/min	43.6 ltrs/min11.5 US gals/min	43.5 ltrs/min11.5 US gals/min	58 ltrs/min15.3 US gals/min

Prestanda baseras på fabrikstest vid specificerad lyft och höjd och är typiska för vad som rimligen kan uppnås. Faktiska prestanda kan variera beroende på installations- och driftförhållanden.

Tillämpade standarder: ISO15083

Användning

1. För att använda pumpen öppnar man locket genom att ta tag i handtaget.
2. Pumpen är nu klar att användas
3. Efter användning trycker man till handtaget för att låsa det i stängt läge.

Underhåll

Återkommande inspektion av pumpen rekommenderas. Gummidelar bör bytas ut om de är slitna, eller efter vart tredje år. *Använd endast varmt tvålvatten vid rengöring.

Reservdelssatsnummer - AK5010.

Byte av membran:

1. Tryck ut gångjärnssprinten i visad riktning (dra sedan av handtaget). Se till att förvara spännbrickan på en säker plats (se fig. 9).
2. Ta bort pumpen från skottet genom att ta bort monteringsskruvarna och monteringskilen (se fig 5).

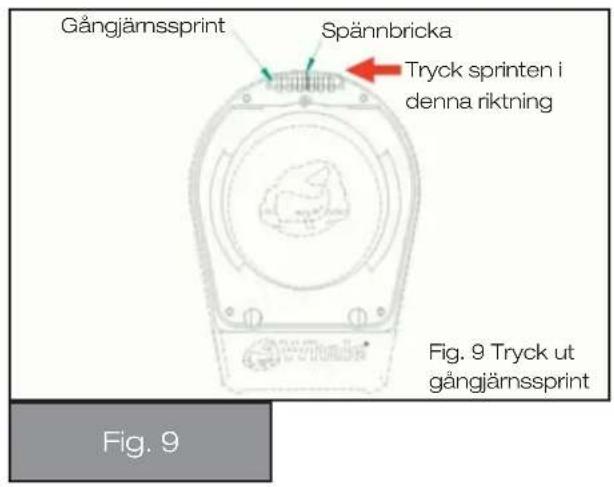

Gångjärmsprint Spännbricka Tryck sprinten i denna riktning Fig. 9 Tryck ut gångjärmsprint Fig. 9

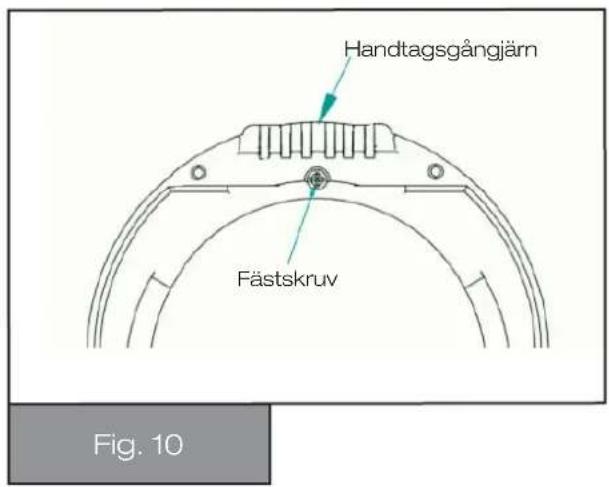

Handtagsgångjärn Fästskruv Fig. 10

1. Ta bort fästskruven (se fig.10).
2. Rotera framsidan av pumpen moturs till det tar stopp (cirka 35 grader) och lyft av pumpens framdel.
3. Membranet kan nu tas bort.
4. Se till att det nya membranet är rätt placerat (Se fig.9). Lite smörjmedel (vegetabilisk olja) kan underlätta installationen.
5. Sätt tillbaka pumpens framdel när ersättningsmembranet monterats och vrid medurs till det tar stopp (cirka 35 grader).

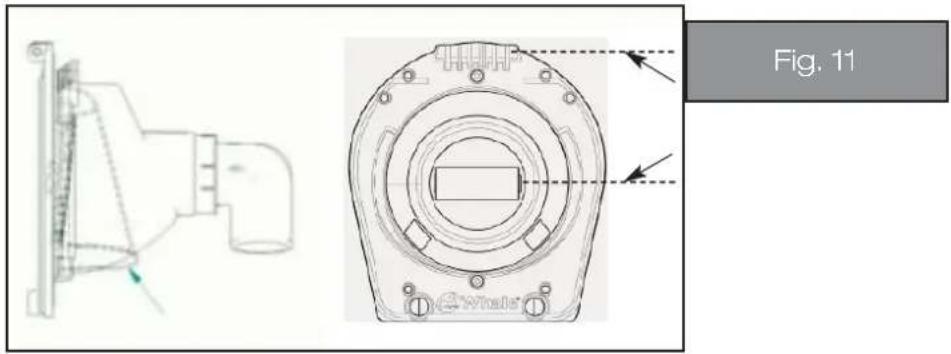

6. Sätt tillbaka handtaget genom att sätta tillbaka gångjärnet och trycka sprinten genom spännbrickan (se fig. 11).
7. Monterpumpen igen enligt tidigare monteringsanvisningar.

Fig. 11

Byte av ventiler:

1. Ta bort pumpen från skottet genom att skruva ur monteringsskruvarna och ta bort monteringskilen.
2. Koppla bort slangarna från krökarna.
3. Ta bort krökarna från öppningarna enligt fig. 8.
4. Det är mycket viktigt att krökarna monteras tillbaka med rätt ventiler i rätt öppningar (se fig 7).
5. Se till att brickan på utloppsventilen har tagits bort och placerats på ersättningsventilen.
6. För att montera kröken efter att ha bytt ventilen trycker man bara in krökarna i öppningarna tills de "klickar" i läge.

Vinterförberedelser: Töm ut allt vatten i slangarna och pumpa ur kammaren för att undvika frysskador.

Garanti: Denna produkt från Whale ® har 3 års garanti. Se bifogat dokument för information om garantins begränsningar.
