BRUKSANVISNING AL18DA HiKOKI

Läs alla säkerhetsvarningar, instruktioner, bilder och specifikationer som medföljer detta elektriska verktyg.

Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket "elektriskt verktyg" i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst. Röriga eller mörka arbetsplatser inbjuder till olyckor.

b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm. Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna.

c) Håll barn och kringstående på avständ när du arbetar med ett elektriskt verktyg. Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifiera aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg. Omodifierade stickproppar och matchande uttag minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor som tex rör, värmeelement, spisar och kylskåp. Det finns ökad risk för elstötar om din kropp är jordad.

c) Utsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar.

d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar.

f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.

b) Använd personskyddsutrustning. Ha alltid ögonskydd.

Skyddsutrustning som till exempel en ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget. Att bära det elektriska verktyget med fingret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor.

d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget. En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador.

e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen. På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer.

f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll ditt här och dina kläder borta från rörliga delar. Vida kläder, smycken eller långt här kan fastna i d rörliga delarna.

g) Om tillbehör för anslutning av dammuppsugnings- och damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt. Användning av damminsamling kan minska dammrelaterade faror.

h) Låt inte vanan av regelbunden användning av verktyg tillåta dig att bli för självsäker och ignorera verktygssäkerhetsprinciper. En oförsiktig åtgård kan orsaka allvarlig skada inom en bråkdel av en sekund.

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra. Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för.

b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till. Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras.

c) Dra ut sladden ur uttaget och/eller ta ur batteriet om det är avtagbart från det elektriska verktyget innan du gör justeringar, byter tillbehör eller förvarar det elektriska verktyget. Sådana förebyggande säkerhetsätgärder minskar risken för att det elektriska verktyget startar oavsiktligt.

d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga i händerna på otränade användare.

e) Underhåll elektriska verktyg och accessoarer. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillständ som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det. Många olyckor förorsakas av dåligt underhållna verktyg.

f) Håll skärverktygen skarpa och rena. Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera.

Svenska

g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen.
Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.
h) Håll handtag och gripytor torra, rena och fria från olja och fett.
Hala håndtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren.
En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri.
b) Använd verktyg endast med specifikt avsedda batteri. Användning av annat batteri kan orsaka risk för skada eller brand.
c) När batteriet inte används förvara det frånskilt från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan. Kortslutning av batteripolerna kan orsaka brännskada eller brand.

d) Vid oriktigt handhavande kan vätska komma ut från batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp. Vätska som läcker från batteriet kan orsaka irritation eller brännskador.

e) Använd inte ett batteri eller verktyg som har skadats eller modifierats. Skadade eller modifierade batterier kan uppvisa oförutsägbart beteende som leder till brand, explosion eller risk för skada.

f) Utsätt inte batteriet eller verktyget för brand eller överdriven temperatur. Exponering för brand eller temperatur över 130°C kan orsaka explosion.

g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturintervall som anges i instruktionerna.

Felaktig laddning eller laddning vid temperaturer utanför det angivna intervallet kan skada batteriet och öka risken för brand.

6) Service

a) Låt en kvalificerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar.
Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.
b) Serva aldrig skadade batterier. Service av batterier får endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

FÖREBYGGANDE ÅTGÄRD

Håll barn och bräckliga personer på avständ.

När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

SÄKERHETSVARNINGAR FÖR BATTERIDRIVEN FETTSPRUTA

1. Inspektera slangen, smörjnippeln och kopplingen för att säkerställa att det inte finns repor eller glapp innan arbetet påbörjas.
2. Håll stadigt i verktygets handtag och slang under användningen. Om du inte gör det kan det resultera i olyckor eller skador. Var även försiktig så att slangen inte vrids. (Bild 2)
3. Använd inte verktyget i närheten av lågor. Fettet kan vara brännbart.
4. Bär inte verktyget från den flexibla slangen eller stånghandtaget.
5. Slangen får inte vara igensatt! Kontrollera att den flexibla slangen inte är igensatt före varje användning.
6. Kontrollera att alla delar som är monterade på produkten sitter ordentligt.
7. Kontrollera säkerhetsanordningen enligt beskrivningen i bruksanvisningen före användning.
8. Använd inte andra material än smörjfett. Använd ett smörjfett som uppfyller de villkor som anges i denna bruksanvisning.
9. Läs och beakta anvisningarna från smörjmedelstillverkaren.
10. Klämrisk – använd arbetshandskar! Håll händer och kläder borta från stängen på stånghandtaget.
11. Klämrisk – använd arbetshandskar! Torka av fettavlagringar på verktyget så att du inte glider och skadar dig.
12. Den flexibla slangen får inte böjas eller klämmas med kraft. Det kan leda till att slangen går sönder eller deformeras.
13. Rikta inte slangens ända mot människor.
14. Använd endast slangar som specificeras av HiKOKI. Den miljö där elverktyget används måste ha bra belysning och god ventilation samt vara torr.
15. Se till att ha en bra kroppsställning när du arbetar med fettsprutan.
16. Se vid användning av axelremmen till att remmen inte kan glida ner från din axel med resultatet att fettsprutan blir instabil. Axelremmen ger endast ett avbelastande stöd. Håll fettsprutan i dess handtag när den används.
17. Använd skyddsglasögon och en lämplig skyddsmask under arbetet.
18. Använd inte på platser där lättantändligt material som lack, färg, bensen, thinner eller bensin förekommer.
19. Det elektriska verktyget är utrustat med en temperaturskyddskrets för att skydda motorn. Kontinuerligt arbete kan få enhetens temperatur att stiga, vilket aktiverar temperaturskyddskretsen och driften stoppas automatiskt. Om detta inträffar, låt det elektriska verktyget svalna innan du fortsätter användningen. Tidpunkten då säkerhetsfunktionen aktiveras kan variera beroende på användningsmiljöns temperatur och typen av smörjfett och dess skick.
20. Motorn kan stanna när verktyget överbelastas. Om detta skulle hända, släpp upp verktygets brytare och avlägsna orsaken för överbelastningen.

21. Om du märker att enheten genererar onormalt höga temperaturer, fungerar dåligt eller ger ifrån sig onormala ljud ska du omedelbart sluta använda den och stänga av strömbrytaren. Begär inspektion och reparation hos återförsäljaren där du köpte enheten eller hos en HiKOKI-auktoriserad serviceverkstad. Fortsatt användning med onormal funktion kan resultera i personskador.

22. Om enheten av misstag tappas eller slås mot andra föremål, gör en noggrann kontroll av enheten för sprickor, brott eller deformeringar m.m. Skador kan uppstå om enheten har sprickor, brott eller deformeringar.

23. Lämna ALDRIG verktyget påslaget utan uppsikt. Stäng av strömmen. Lämna inte verktyget förrän det har stannat helt.

24. Slå inte på verktyget med andra föremål; undvik kraftiga stötar såsom att tappa verktyget; och låt inte verktyget bli vått.

Något av dessa kan skada de inbyggda precisionsdelarna och resultera i felfunktion.

1. Använd aldrig från ett instabilt underlag, t.ex. på en stege eller trappstege.

Det kan leda till personskador.

1. Vid arbete på hög höjd ska du be andra hålla sig på avständ och vara medveten om förhållandena under dig.

2. Titta inte direkt in i ljuset. Det kan orsaka skador på ögonen.

Torka av smuts och sot som fastnat på LED-lampans lins med en mjuk trasa med iakttagen försiktighet så att linsen inte repas.

Repor på LED-lampans lins kan leda till minskad ljusstyrka.

1. Säkerhetsföreskrifter under transport

- Släpp omkopplaren på maskinens stomme och ta bort batteriet.

– Bär maskinen i handtaget på stommen.

– När den transporteras med ett fordon, utför nödvändiga åtgärder för att förhindra att den välter eller skadas.

1. Installera medföljande tillbehör och eventuella tillval på ett säkert sätt enligt bruksanvisningen.

2. Angående slangens medföljande LED-lampa: Använd endast batterierna som tillhandahålls för detta ändamål.

Användning av andra batterier kan leda till personskador, skador eller brandrisk.

1. Risk för sväljning!

Om ett knappcellsbatteri sväljs

– Sök omedelbar läkarhjälp på ett sjukhus eller en klinik.

- Ät INTE och drick INTE förrän sjukvårdspersonal har kontrollerat det eventuellt svalda knappcellsbatteriet.

– Ta om möjligt batteriförpackningen med dig till sjukhuset för att avgöra vilken typ av batteri som har svalts.

1. Använd inte LED-lampan utan skyddslins eller om skyddslinsen är skadad.

2. Lämna inte enheten påslagen när den är obevakad.

3. Se till att linsen inte smutsas till med organiska lösningsmedel.

4. Ladda alltid batteriet vid en temperatur på 0°C–40°C. En temperatur under 0°C resulterar i överladdning vilket är farligt. Batteriet får inte laddas vid en temperatur högre än 40°C. Den lämpligaste temperaturen för laddning är 20°C–25°C.

5. Använd inte laddaren utan uppehåll. Låt aggregatet vila i ca. 15 minuter mellan varje laddning.

6. Se till att inga främmande föremål hamnar i verktyget genom batteriöppningen eller uttagen.

7. Ta aldrig isär vare sig det uppladdningsbara batteriet eller laddningsaggregatet.

8. Se till att det uppladdningsbara batteriet inte kortsluts. Kortslutning av batteriet kan orsaka en stor elektrisk ström och överhettning. Det leder till brännskada eller skada på batteriet.

9. Kasta inte batteriet i öppen eld. Om batteriet blir bränt kan det explodera.

10. Så snart batteriets efterladdningstid blir för kort för verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren. Kasta inte bort det urladdade batteriet med sopor.

11. Se till att inga föremål eller främmande ämnen hamnar i laddningsaggregatets ventilationshål.

Isättning av metallföremål eller lättantändliga objekt i ventilationshålen kommer att resultera i elektriska överslag och skador på laddningsaggregatet.

1. Långvarig användning utan uppehåll kan leda till överhettning av verktyget, vilket kan skada motorn och strömbrytaren. Ge därför verktyget lite tid att vila när höliet blir för varmt.

2. Se till att batteriet är ordentligt monterat. Om det är något löst kan det ramla av och orsaka skada.

3. Använd inte produkten om verktyget eller batteripolarna (batteriluckan) är deformerade. Att montera ett sådant batteri kan orsaka kortslutning vilket kan leda till rökutsläpp eller antändning.

4. Håll verktygets anslutningar (batterilucka) fri från spån och damm.

○ Före användning, se till att spån och damm inte har ansamlats i området vid terminalerna.

○ Försök att undvika att spån eller damm på verktyget hamnar på batteriet under drift.

○ När du avbryter drift eller efter användning, lämna inte verktyget i ett område där det kan utsättas för fallande spån eller damm.

Detta kan orsaka kortslutning som kan leda till rökutveckling eller brand.

1. Använd alltid verktyget och batteriet vid temperaturer mellan -5°C och 40°C.

WARNING FÖR LITIUMJONBATTERI

För att förlänga livstiden är litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning.

I händelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget fel utan ett resultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn. I detta fall ladda omedelbart upp det.

2. Om verktyget är överbelastat kan motorn stanna. Om så händer släpp knappen på verktyget och ta åtgärda orsaken till överbelastningen. Du kan använda det igen när det svalnat.

3. Om batteriet överhettas under för hög belastning kan batteriet ta slut.

Om detta händer, sluta använda batteriet och låt det svalna. Du kan använda det igen när det svalnat.

Vidare, var god beakta följande varningar och föreskrifter. WARNING

För att förebygga läckage från batteri, värmeutveckling, rök, explosion och eldsvåda, var god beakta följande försiktighetsåtgärder.

1. Se till att damm och smuts inte samlas på batteriet.

○ Vid arbete se till att damm och smuts inte faller på batteriet.

○ Se till att eventuellt damm och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet.

○ Förvara inte batteri som inte används på en plats där de utsätts för damm och smuts.

○ Innan förvaring av ett batteri avlägsna eventuellt damm och smuts som har fastnat på det och förvara det inte tillsammans med metallföremål (skruvar, spikar etc.).

1. Gör inte hål i batteri med skarpa föremål så som spik, slå med hammare, stampa på eller kasta föremål på eller utsätt batteriet för fysisk påfrestning.

Svenska

1. Använd inte uppenbarligt skadat batteri eller batteri som är deformerat.
2. Använd inte batteri för andra syften än de som anges.
3. Om batteriladdningen inte lyckas avslutas trots att den angivna laddningstiden passerat, stoppa omedelbart vidare laddning.
4. Utsätt inte batteriet för höga temperaturer eller högt tryck så som i en mikrovågsugn, hårtork eller högtrycksbehållare.
5. Håll borta från eld så snart läckage eller illaluktande lukt upptäcks.
6. Använd inte på plats där stark statisk elektricitet skapas.
7. Om batteriet läcker, luktar illa, blir varmt, missfärgat eller missformerat eller på något sätt upplevs som onormalt vid användning, laddning eller förvaring, ta omedelbart bort det från verktyget eller batteriladdaren och sluta använda det.
8. Lägg inte batteriet i vätskor och se till att vätskor inte tränger in i det. Om en konduktiv vätska, exempelvis vatten, skulle komma in i batteriet kan det skadas och antändas eller explodera. Förvara batteriet på en sval, torr plats, borta från brännbara och lättantändliga föremål. Batteriet får inte utsättas för miljöer med frätande gas.
9. Utsätt inte indikeringspanelen för hårda stötar och skada det ej. Det kan leda till problem.

FÖRSIKTIGT

1. Om vätska som läcker från batteriet kommer i ögonen gnid inte ögonen och skölj dem väl med friskt rent vatten från en kran och kontakta omedelbart medicinsk hjälp.

Om inget görs kan vätskan orsaka ögonproblem.

1. Om vätskan kommer i kontakt med diñ húd eller dina kläder, tvätta omedelbart väl med rent vatten så som från en kran.

Det finns en chans att det kan orsaka hudirritation.

1. Om du upptäcker rost, dålig lukt, överhettning, missfärgning, deformering och/eller andra ovanligheter när du använder batteriet för första gången använd det inte utan lämna tillbaka det till din återförsäljare eller handlare.

WARNING

Om ett främmande elektriskt ledande material kommer i kontakt med batteriets anslutningar, kan batteriet kortslutas och förorsaka brand. Vid förvaring av litiumjonbatterier, se till att följa nedanstående anvisningar.

○ Placera inte ledande föremål som spikar och ledningar i stål eller koppar i förvaringsfacket.

○ För att undvika kortslutning, montera batteriet i verktyget eller sätt på batteriskyddet vid förvaring för att dölja ventilatorn.

ANGÅENDE TRANSPORT AV LITIUMJONBATTERIER

laktta följande försiktighetsåtgärder när litiumjonbatterier transporteras.

WARNING

Meddela transportföretaget att ett paket innehåller ett litiumjonbatteri, informera företaget om dess uteffekt och följ transportföretagets instruktioner när transporten arrangeras.

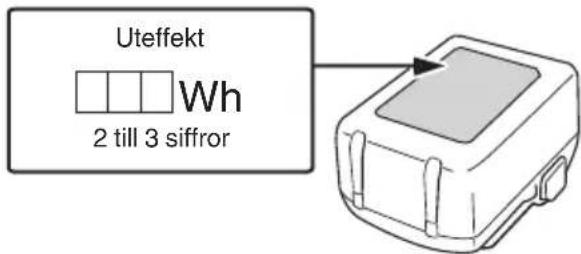

○ Litiumjonbatterier som överskrider en uteffekt på 100 Wh klassificeras som farligt gods och kommer att kräva en särskild behandlingsprocedur.
○ För transport utomlands måste du uppfylla internationell lagstiftning samt destinationslandets regler och förordningar.

Uteffekt Wh 2 till 3 siffror

FÖRSIKTIGHETSÅTGÄRDER FÖR ANSLUTNING AV USB-ENHET (UC18YSL3)

När ett oväntat problem uppstår kan data i den USB-enhet som är ansluten till denna produkt skadas eller förloras. Se alltid till att säkerhetskopiera all data som finns på USB-enheten före användning med denna produkt.

Var uppmärksam på att vårt företag inte accepterar något som helst ansvar för data som lagrats i en USB-enhet som skadas eller förloras, och inte heller för eventuella skador som kan uppstå på en ansluten enhet.

WARNING

○ Före användning, kontrollera den anslutande USB-kabeln för eventuella defekter eller skador. Användning av en defekt eller skadad USB-kabel kan leda till rökutveckling eller brand.
○ När produkten inte används, täck över USB-porten med gummiskyddet. Ansamling av damm etc. i USB-porten kan orsaka rökutveckling eller brand.

ANMÄRKNING

O Någon enstaka paus kan förekomma under USB-uppladdningen.
O När en USB-enhet inte laddas, ta bort USB-enheten ur laddaren.

Underlåtenhet att göra detta kan inte bara reducera USB-enhetens batterilivslängd, men kan även leda till oväntade olyckor.

O Vissa USB-enheter kanske inte kan laddas, beroende på typen av enhet.

DELARNAS NAMN

Numren i listan nedan motsvarar Bild 1-Bild 19.

1	Påfyllningsanslutning (anslutning för fettslang)
2	Avluftningsventil
3	LED-ljus
4	Metallöglor
5	Skiva
6	LED-lampans strömbrytare
7	Avtryckare
8	Låsbar PÅ-knapp
9	Handtag
10	Batteri
11	Fettrör
12	Stånghandtag
13	Axelrem
14	Slang
15	Låsbar AV-knapp
16	Växlingsomkopplare
17	Typskylt
18	Slanghållare
19	Slang-LED-lampa
20	Skjutstång
21	Skjutstångssäkring
22	Slanglock
23	Plastkrok
24	Kopplingsdel
25	Spärr
26	Laddningsindikatorlampa
27	På/av-knapp
28	Silikonremsa
29	Krysspårsskruv
30	Knappcellsbatterier
31	Gummikolv
32	Utsprång
33	Skåra
34	Fett
35	Packning (för adapter)
36	Packning (för växelhus)
37	Växellådshus
38	Distansring
39	Distansflikar
40	Adapter för påskruvningspatron 500 G (säljs separat)
41	Adapter för LUBE-SHUTTLE®-patron 400 G (säljs separat)
42	Smörjnippel
43	Spännkoppling (säljs separat)
44	Indikatorknapp för återstående batteri
45	Indikatorlampa för återstående batterinivå
46	Displaypanel

SYMBOLER

WARNING

Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.

—	AL18DA: Batteridriven fettspruta
	Användaren måste läsa bruksanvisningen för att minska risken för personskador.
	Gäller endast EU-länderElektriska verktyg får inte kastas ihushållssoporna!Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.
	Likström
V	Märkspänning
[STHK]	Vikt
	Slå PÅ
	Slå AV
	Koppla loss batteriet
[H70T]	Lås
	Lås upp
[DZW]	Växelomkopplarens lågväxelläge
	Växelomkopplarens högväxelläge
	Varning

Batteri

	Lyser ;Batteriets återstående energi är 75%.
	Lyser ;Batteriets återstående energi är 50%-75%.
	Lyser ;Batteriets återstående energi är 25%-50%.
	Lyser ;Batteriets återstående energi är mindre än 25%.
	Blinkar ;Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt.

Svenska

	Blinkar ;Drift stoppad på grund av hög temperatur.Avlägsna batteriet från verktyget och låt det svalna helt.
	Blinkar ;Utmatningen avbruten på grund av fel eller funktionsfel. Det kan vara fel på batteriet så kontakta din återförsäljare.

STANDARDTILLBEHÖR

Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade på sidan 225.

Standardtillbehören kan ändras utan föregående meddelande.

ANVÄNDNINGSOMRÅDEN

Fettsprutan används för applicering av smörjmedel vid smörjpunkter på metall eller liknande material som brukar smörjas med fettspruta. Använd vanligt smörjmedel som lämpar sig för användning i fettsprutor i patroner eller behållare.

TEKNISKA DATA

1. Elverktyg

Modell AL18DA
Spänning 18 V
Smörjfettkapacitet 400 g
Utpressningstryck	Låg växel 69 MPa
	Hög växel 41 MPa
Utpressningshas-tighet	Låg växel 115 ml/min
	Hög växel 297 ml/min
Tillämplig typ av smörjfett NLGI nr		0-nr 2
Slanglängd 1200 mm
Batteri tillgängligt för detta verktyg		Multivoltbatteri, BSL18-serien
Vikt*1		4,5 kg (BSL1820M)5,1 kg (BSL36B18X)

*1 Enligt EPTA-metod 01/2014

ANMÄRKNING

Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

1. Batteri

Modell Spänning Batterikapacitet
BSL1820M 18 V 2,0 Ah

BATTERILADDNING

Ladda upp batteriet enligt de följande anvisningarna innan du använder ditt elektriska verktyg.

1. Anslut laddarens nätkabel till uttaget.

Laddningsindikatorlampan kommer att blinka rött när nätkabeln ansluts till nätuttaget. (Se Tabell 1)

1. Sätt i batteriet i laddaren.

Sätt i batteriet ordentligt i laddaren såsom visas i Bild 4 (på sidan 2).

1. Laddning

När ett batteri sätts i laddaren påbörjas laddningen och laddningsindikatorlampan kommer att blinka blått. När batteriet blir fulladdat kommer laddningsindikatorlampan att lysa grönt. (Se Tabell 1)

(1) Laddningsindikatorlampan lyser/blinkar

Laddningsindikatorlampans indikeringar visas i Tabell 1, alltefter tillståndet på laddaren eller det uppladdningsbara batteriet.

Tabell 1: Laddningsindikatorlampans indikeringar

	Före laddning *1
	Laddat till mindre än 50%
	Laddat till mindre än 80%
	Laddat till mer än 80%
	Laddningen fullbordad
	Överhettad, standby *2
	Går inte att ladda *3

ANMÄRKNING

*1 Om den röda lampan fortsätter att blinka även efter att laddaren anslutits, kontrollera att batteriet har satts in helt.
*2 Batteriet överhettat. Kan inte ladda.

Även om laddningen startar när batteriet har svalnat, trots att det är kvar på plats, rekommenderas det att ta ut batteriet och låta det svalna på en skuggad och välventilerad plats innan det laddas.

*3 Fel i batteriet eller laddaren

– Sätt i batteriet helt.
- Kontrollera att inget främmande material sitter fast på batterifästet eller polerna. Om det inte finns några främmande föremål är det troligt att det är fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad.

○ När batteriladdaren har används kontinuerligt kommer batteriladdaren att bli varm, och kan komma att bli orsaken till fel. När en laddning är klar låt laddaren vila i 5 minuter innan nästa laddning.

(2) Angående temperaturer och laddningstid för batteriet (Se Tabell 2)

Tabell 2

Modell UC18YSL3
Typ av batteri Li-ion
Laddningsspänning 14,4–18 V
Temperaturer vid vilka batterierna kan laddas		0°C–50°C
Laddningstid för batterikapacitet ca. (vid 20°C)	1,5 Ah 15	min
	2,0 Ah 20	min
	2,5 Ah 25	min
	3,0 Ah	20 min(BSL1430C, BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32	min
	6,0 Ah 38	min
Laddningstid för multivoltsbatteriets kapacitet ca. (vid 20°C)	1,5 Ah(×2 enheter)	20 min
	2,5 Ah(×2 enheter)	32 min
	4,0 Ah(×2 enheter)	52 min
Antal battericeller 4–10
Laddningsspänning för USB 5 V
Laddningsström för USB 2 A
Vikt 0,6 kg

ANMÄRKNING

○ Laddningstiden kan variera enligt omgivningstemperaturen och nätspänningen.

○ Om laddningen tar lång tid

• Laddningen tar längre tid vid extremt låga omgivningstemperaturer. Ladda batteriet på en varm plats (t.ex. inomhus).
• Blockera inte luftöppningen. Annars kommer insidan att överhettas, vilket försämrar laddningens prestanda.

• Om kylfläkten inte fungerar, kontakta ett auktoriserat HiKOKI-servicecenter för reparation.

• Dra ut laddarens nätkabel ur nätuttaget.

• Fatta ett stadigt tag i laddaren och dra ut batteriet ur laddaren.

ANMÄRKNING

Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara det.

Angående elektrisk urladdning i händelse av nya batterier, etc.

Eftersom den inre kemiska substansen i nya batterier och batterier som inte har använts under en längre tid inte är aktiverad, kan den elektriska urladdningen vara låg när de används den första och andra gången. Detta är ett tillfälligt fenomen, och den normala tiden som krävs för att ladda kommer att återställas genom att ladda batterierna 2–3 gånger.

Hur man får batterierna att räcka längre.

(1) Ladda batterierna innan de har blivit helt urladdade. När du känner att verktygets effekt minskar, sluta använda verktyget och ladda dess batteri. Om du fortsätter att använda verktyget och laddar ur den elektriska strömmen, kan batteriet skadas och dess livslängd förkortas.
(2) Undvik att ladda vid höga temperaturer. Ett uppladdningsbart batteri är varmt direkt efter användning. Om ett sådant batteri laddas omedelbart efter användning försämras dess inre kemiska substans, och batteriets livslängd förkortas. Låt batteriet vara och ladda det efter att det har svalnat ett tag.

MONTERING OCH ANVÄNDNING

Åtgärd Bild Sida
Borttagning och isättning av batteri 3 2
Laddning 4 2
Montera axelremmen	5 2
Montera slangens LED-lampa och byta batteriet*1	6	3
Startomkopplarens manövrering	7 3
Justera utpressningstrycket och -hastigheten, inkl. utmatningsmängd*2	8	3
Använda LED-lampan och slangens LED-lampa*3	9	3
Fylla på smörjfett med en patron*4	10	4
Fylla på smörjfett från en bulkbehållare*4	11	5
Fylla på smörjfett med en påfyllningspump*4	12	6
Fylla på smörjfett med en påskruvningspatron*4, *5	13	7
Avluftning*6	14	8
Tömning av smörjfett*7	15	8
Montera klämkopplingen (säljs separat)	16	8
Indikeringslampa för kvarvarande batteri	17	9
Laddning av en USB-enhet från ett eluttag	18-a	9
Laddning av en USB-enhet och batteri från ett eluttag	18-b	9

Svenska

Åtgärd Bild Sida
Hur man laddar USB-enheten 19 9
Val av tillbehör — 226

*1 Montera slangens LED-lampa och byta ut batteriet Ta ut de 2 knappcellsbatterierna CR1620 och sätt i nya batterier CR1620 under locket. Var uppmärksam på rätt polaritet!

*2 Justera utpressningstrycket och -hastigheten (med hjälp av växlingsomkopplaren) samt utmatningsmängden (med hjälp av ratten)

ANMÄRKNING

Växlingsomkopplaren kan inte manövreras under tiden elverktyget arbetar. För att ändra växlingsomkopplarens läge, ska du först stoppa elverktyget och sedan manövrera växlingsomkopplaren.

○ Välj utpressningstryck och -hastighet med hjälp av växlingsomkopplaren

Låg växel:

Arbetstryck 69 MPa,

Utpressningshastighet 115 ml/min

Hög växel:

Arbetstryck 41 MPa,

Utpressningshastighet 297 ml/min

○ Välj antal slag med ratten:

Välj antal slag (1–25) via önskad position 1–25. Läget "på" motsvarar kontinuerliga slag när omkopplaren manövreras.

Tabell 3

Rattens läge	Låg växelml(g)	Hög växelml(g)
1	0,8(0,8)	0,8(0,8)
2	1,7(1,6)	1,7(1,6)
3	2,4(2,3)	2,5(2,4)
5	4,1(3,9)	4,1(3,9)
8	6,4(6,1)	6,4(6,1)
10	7,9(7,6)	8,0(7,7)
15	11,9(11,4)	11,9(11,4)
20	15,9(15,2)	16,0(15,3)
25	19,8(19,0)	19,9(19,1)

*3 Använda LED-lampan och slangens LED-lampa LED-lampan släcks automatiskt efter 60 sekunders inaktivitet.

Slangens LED-lampa släcks automatiskt efter 15 sekunder.

*4

WARNING

Stånghandtaget måste sitta fast ordentligt så att det inte lossnar okontrollerat

ANMÄRKNING

Om kolvstången inte rör sig i fettröret, ska du vrida stånghandtaget 1/4 till 1/2 varv så att kolvstångens utsprång passas in i skåran medan trycket appliceras. (Bild 10-a, 11-a, 12-a)

Avlägsna gammalt fett i följande situationer före användningen.

(1) Vid första användningen

(2) När en ny smörfettstyp används

Efter påfyllning av nytt smörjfett ska du låta verktyget gå en stund tills det nya smörjfettet pressar ut det gamla smörjfettet genom kopplingen.

FORSIKTIGT

Anslut inte smörjnippeln till kopplingen förrän allt gammalt smörjfett har pressats ut. Verktygets prestanda kan försämras om olika smörjfettstyper blandas ihop.

ANMÄRKNING

Det finns vid leveransen en liten mängd smörjfett kvar i verktyget från testet på fabriken innan transporten.

*5 Fylla på smörjfett med en påskruvningspatron

WARNING

För att undvika skador, ska du smörja packningarna (adaptern och växelhuset) innan du skruvar i adaptern. (Bild 13, nr 35 och 36)

Anvisningar för användning av HIKOKIs fettspruta med någon av tillvalsadaptrarna för skruvpatroner med "Patron 500 G" eller "LUBE-SHUTTLE®":

*6 Avluftning

Vid påfyllning eller byte av smörjfett är det normalt att lite luft kommer in i verktyget.

Om fettet inte kan pressas ut på grund av luft i verktyget, ska du ställa växlingsomkopplaren på "2" och dra i avtryckaren för att avlufta verktyget. (Bild 14–a) Om det finns relativt mycket luft i verktyget, kan du istället trycka på avtryckaren samtidigt som du trycker på avluftningsventilen för att effektivt avlufta verktyget. (Bild 14-b)

*7 Tömning av smörjfett

FÖRSIKTIGT

När du monterar eller demonterar smörjnippelns koppling finns det risk att kopplingen och smörjnippeln kan skadas om du använder för stor kraft. Rengör området från all smuts innan du kopplar samman kopplingen och smörjnippeln. Vänd kopplingen mot smörjnippeln och tryck i den rakt ovanifrån.

Dra i avtryckaren för att spruta in smörjfett.

Efter fettinsprutning lutar du kopplingen en aning för att reducera det inre trycket innan du tar undan den.

Torka bort allt fett som fastnat på kopplingen och smörjnippeln för att hålla dem rena.

LED-LAMPANS VARNINGSSIGNAL

Denna produkt har funktioner som utformats för att skydda själva verktyget liksom batteriet. Om någon av säkerhetsfunktionerna aktiveras under användning blinkar LED-lampan enligt beskrivningen i Tabell 4.

Ta omedelbart bort fingret från avtryckaren och följ de anvisningar som finns beskrivna under avhjälpande åtgård om någon av säkerhetsfunktionerna aktiveras.

Tabell 4

LED-lampdisplay Säkerhetsfunktion
På 0,5 sekunder/Av 0,5 sekunderBlinkar när skyddetär aktiverat.	ÖverbelastningsskyddTa loss batteriet från verktyget och åtgärda orsaken till överbelastningen. Montera därefter batteriet igen och tryck på strömbrytaren för att återställa normal verktygsfunktion.

ANMÄRKNING

Verktyget blir obrukbart under 1 minut om orsaken till överbelastningen inte åtgärdas, batteriet byts ut och omkopplaren manövreras 3 gånger i följd. Verktyget kan användas som vanligt en minut senare när LED-lampan släcks automatiskt.

UNDERHÅLL OCH INSPEKTION

WARNING

Var noga med att stänga av strömbrytaren och ta bort batteriet före underhåll och inspektion.

1. Knotroll av skruvförband

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de är ordentligt fastdragna. Om någon av skruvarna skulle lossa, dra omedelbart åt dem. Om du inte gör det kan det kan det leda till allvarlig fara.

2. Motorns underhåll

Motorns lindning kan sägas utgöra maskinens hjärta. Var mycket försiktig så att lindningen inte kommer till skada och/eller utsätts för olja eller vatten.

3. Inspektion av terminaler (verktyg och batteri)

Kontrollera att spån och damm inte har ansamlats på terminalerna. Kontrollera ibland före, under och efter operationen.

När elverktyget blir smutsigt, torka av det med en torr mjuk trasa eller en trasa fuktad i tvålvatten. Använd aldrig klorlösningar, bensin eller thinner då de smälter plast.

5. Förvaring

Förvara elverktyget och batteriet på ett ställe där temperaturen inte överstiger 40°C och utom räckhåll för barn.

ANMÄRKNING

Förvaring av litiumjonbatterier. Se till att litiumjonbatterier är fulladdade innan de förvaras. En längre tids förvaring (3 månader eller mer) av batterier med en låg laddningsnivå kan leda till försämrad prestanda, väsentligt minskad användningstid för batterierna eller att batterierna inte kan hålla laddningen. Men väsentligt minskad användningstid för batterier kan återställas genom upprepad laddning och användning av batterierna två till fem gånger. Om batteriernas användningstid förblir extremt kort även efter upprepad laddning och användning, anse att batterierna är slut och köp nya batterier.

FÖRSIKTIGT

Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas.

Viktigt meddelande för batterier till HiKOKI batteridrivna elektriska verktyg

Använd alltid anvisade originalbatterier. Vi kan inte garantera säkerheten och prestanda för våra batteridrivna elektriska verktyg som används med andra batterier än de vi anvisat eller när batterier har tagits isär och modifierats (så som isärtagning och utbyte av celler eller andra inre delar).

GARANTI

Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifika bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad.

Information angående buller och vibrationer

Uppmätta värden har bestämts enligt EN62841 och fastställts i enlighet med ISO 4871.

Uppmätt A-vägd ljudtrycksnivå:	87 dB (A)
Uppmätt A-vägd ljudtrycksnivå:	79 dB (A)
Osäkerhet K: 3 dB (A)

Använd hörselskydd.

Vibration totalvärden (triax-vektorsumma) har bestämts enligt EN62841.

Ingen belastning: Vibrationsavgivning värde ah, D < 2,5 m/s² Osäkerhet K = 1,5 m/s²

Det deklarerade totalvärdet för vibration och det deklarerade bulleremissionsvärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat. De kan även användas vid en preliminär exponeringsbedömning.

WARNING

○ Vibrations- och bulleremissionerna under faktisk användning av elverktyget kan skilja sig från det deklarerade totalvärdet beroende på hur verktyget används, särskilt vilken typ av arbetsstycke som bearbetas; och
○ Identifiera säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används).

ANMÄRKNING

Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.
