Era LUX PRF0189355 - Köksfläkt ELICA - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Elica
Modell	Era LUX PRF0189355
Användningstyp	Utblås (extern avluftning) eller filtrering (inomhusrecirkulation)
Antal hastigheter	3 (minimum, medel, maximum)
Belysning	LED, max 3 W, typ E14 (ILCOS D)
Fettfilter	Metall, tvättbart (minst en gång i månaden)
Aktivt kolfilter	Aktivt, ej tvättbart, byt max var 4:e månad (endast recirkulationsversion)
Minsta avstånd ovanför spishällen	50 cm för elektriska spisar, 65 cm för gas eller kombinationsspisar
Elanslutning	220-240 V / 50 Hz (enligt typskylt)
Styrning	Kontrollpanel med knappar för belysning, motorstopp och hastighetsval
Installation	Väggmonterad, med medföljande eller lämpliga monteringsskruvar
Backventil för rök	Valfri, medföljer vissa modeller, installeras vid behov
Rengöring och underhåll	Utvändigt med fuktig trasa och neutralt rengöringsmedel; fettfilter i diskmaskin eller för hand; kolfilter byts ut
Säkerhet	Koppla ur innan underhåll; använd handskar; flambera inte mat; följ säkerhetsavstånd
Användning av barn	Förbjudet för barn under 8 år utan uppsikt; rengöring av användaren ska inte utföras av barn
Överensstämmelse med standarder	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233 (säkerhet); EN/IEC 61591, etc. (prestanda); EN 55014-1, etc. (EMC)
Återvinning	Uppfyller WEEE-direktiv 2012/19/EU; kasta inte med hushållsavfall
Bruksanvisning finns på	25 språk (FR, BG, CS, DA, DE, EL, EN, ES, ET, FI, HU, IT, KK, LT, LV, NL, NO, PL, PT, RO, RU, SK, SL, SV, TR, UK)
Antal sidor i bruksanvisningen	100 sidor

Vanliga frågor - Era LUX PRF0189355 ELICA

Vilket är det minsta avståndet mellan köksfläkten och spishällen?

Minsta avstånd är 50 cm för elektriska spisar och 65 cm för gas- eller kombinationsspisar. Om spisens instruktioner anger ett större avstånd ska detta följas.

Hur rengör man fettfiltret?

Metallfettfiltret ska rengöras en gång i månaden med milda rengöringsmedel, för hand eller i diskmaskin på låg temperatur och kort program. Diskmaskinstvätt kan orsaka missfärgning men påverkar inte prestandan.

Hur ofta ska kolfiltret bytas?

Aktivt kolfilter är inte tvättbart och ska bytas max var 4:e månad för att säkerställa god luktreducering. Det används endast i recirkulationsversion.

Hur byter man lampan i köksfläkten?

Koppla ur apparaten, ta bort sug galler, kontrollera att lampan är kall, byt sedan ut den mot en LED-lampa på max 3 W av typ E14 (ILCOS D).
Kontrollera korrekt placering innan du kontaktar service.

Kan jag använda fläkten utan lamporna?

Nej, det rekommenderas inte att använda eller lämna fläkten utan att lamporna är korrekt monterade, eftersom det finns risk för elektrisk stöt.

Kan fläkten användas som recirkulationsfläkt (filtrering)?

Ja, fläkten är konstruerad för att fungera i utblåsversion (extern avluftning) eller recirkulationsversion (inomhusrecirkulation) med ett aktivt kolfilter.

Hur minskar jag miljöpåverkan från användning av fläkten?

Slå på fläkten på lägsta hastighet under matlagning och låt den gå några minuter efteråt. Öka hastigheten endast vid kraftig rök. Rengör filtren regelbundet och använd kanal med rekommenderad maximal diameter.

Vad gör jag om belysningen inte fungerar?

Innan du kontaktar service, kontrollera att lamporna är korrekt isatta i sina hållare och att de inte är trasiga. Byt ut dem vid behov mot LED-lampor av typ E14.

Kan jag installera fläkten själv?

Installationen måste utföras enligt bruksanvisningen. Använd endast medföljande monteringsskruvar eller motsvarande. Om du är osäker, kontakta en kvalificerad installatör.
Elanslutning måste göras till ett lättillgängligt uttag eller via en standardiserad brytare.

Vilka risker finns om jag inte rengör fläkten regelbundet?

Underlåtenhet att följa rengöringsinstruktionerna (fettfilter och invändig rengöring) kan leda till brandrisk på grund av fettansamling.

BRUKSANVISNING Era LUX PRF0189355 ELICA

SV Monterings- och bruksanvisningar

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador aller brander som uppstar pa apparaten na ground av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

Obs: Komponenter som ar markta med symbolen () ar sarkilda tillbehör som endast levereras med vissa modeller aller extra tillbehör som ska inforskaffas separat.

Gör alltid fläkten strömlös innan nàgon typ av underhällarsbete eller rengöring inleds genom att dra ur kontakten ellersla av bostadens huvudströmbrytare.
- Använd alltid skyddshandskar vid installation och unterhällsingrepp.
- Apparaten fär inte användas av barn fran 8 árder eller personer med reducerad rörelseformåga aller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sàtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar for sakerheten.
Barn fär inte lämnas utan uppsikt for att forhindra att de leker med apparaten.
- Rengörings- och underhällsingrepp fär inte utforas av barnutan uppsikt.
- Lokalen skall vara ordentligt ventilerad nar koksfläkten används tillsammans med andra apparater vilka drives med gas och andra typar av brännle.
Fläktkapan ske rengöras regelbundet bade invändigt och utvändigt (MINST EN GÄNG I MANADEN), anvisingarna i instruktionerna für skötsel maste emellertid foljas.
- Om reglerna for rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.
- Det ar strängt forbjudet att flambera mat under fläkten.
- Använd endast den typ av lampor som anges ienna handbook i kapitles

Underhäll/Byte av lampa nar lampan skall bytas ut.

Oppna lager skadar filtren och kan orsaka brand och skall daffor undvikas i alla lagen.

Frityrkokning skull ske under uppsikt for att undvika att overhettad olja fattar eld.

WARNING: När spishällen är i Funktion kan tillgangliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen ar helt slufford.

Vad beträffar de tekniiska foreskrifter och sakerhetsatgärder som skall vidtas for avledning av utblasningsluften, skall de foreskrifter som utfändats av lokala myndigheter noga afterlevas.
- Utblåsningsluften fär inte ledas in i rökkanal som används for avledning av rökängor somkommen frän apparater vilka matas med gas eller andra typerv bränsle.
- Använd eller lamna aldrig fläkten utan korrekt imonterade lampor for att undvika risiken for elektriska stötar.
Fläkten fãr aldrig anvandas utan att gallret ar korrekt monterat!
- Fläkten für ALDRIG användas som avständningsyta om interdelta ar uttryckligen angivet.
- Använd endast de medlevererade fixeringsskruvarna aller inforskaffa skruvar av korrekt typ.
- Använd skruvar med rätt langd,enlig foreskrifterna i Installationsguiden. I handelse av tvivel, kontakta Servicekontoret eller behörig personal.

WARNING!

• I det fall skruvar och fixeringsanordninger inte installeras enigt dessa instruktioner kan elektriska risker uppsta.
• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller nagon annan anordning, som aktiveras automatiskt.

Denna produit ar märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering avenna produit bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bli foljden om produits inte hanteras pa ratt satt.

Symbolen à produit, aller i medfoljande dokumentation, indikerar attenna produit inte fãr behandlas som vanligt hushállsavfall. Den skall stallet lamnas in pa en lamplig uppsamlingsplats for atervinning av elektrisk och

elektronisk utrustning. Produktem maste kasseras enligt lokala miljobestammelser for avfallshantering.

För mer information om hantering, atervinning och ateranvändning avenna produit, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken dar produits inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Rad for en korrekt anvandning for att minska miljopavkeran: Satt PÁ fläkten pá minsta farten nar du börjar att laga mat och lat den vara pá i nagra minuter after att du ar fardig. Oka farten bara om det skulle uppSTA mycket rok och ánga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov for att bevara en god lukt och effektivitet. Rengör fetffiltret vid behov for att bevara fetffiltrets effektivitet. Använd den maximala diametern pá ventilationssytemet som indikeras ienna manualen for att forbätra effektiviteten och minimera oluidet.

Användning

Fläkten har tillverkats for att användas som utsugningsversion

Installation

Minsta tillatna avstand mellan kokkarlens stodyta pa spishallen och koksflaktes underkant ar 50cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis eller kombinerad gashall.

Om spishällens instruktioner anger ett större avstand skall detta respekteras.

Natspänningen skall motsvara spänningen som anges pa markplaten som sitterinne i flakten. Om flakten ar utrustad med stickkontakt skall denna anslutas till ett uttag som ar lattillgangliet aven after installationen och som uppyller gallande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till natet),ller om uttaget ar placerat pa en svaratkomlig plats skall en godkand tvapolig strombrytare installeras som garantar er fulkomlig frankoppling fran natet i samband med overspänningsklass III, i enlighet med installationsbestammelserna.

WARNING!

Kontrollera innan flaktens krets ansluts med natspänningen att den fungerar korrekt och ar korrekt monterad.

Funktion

Fläkten ar utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare für spishällens belysning.

a. ON/OFF belysning
b. OFF motorer
c.-d.-e. Lag utblaseffekt (c.), medelhog (d.), hog (e.).

Underhäll

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte nagra verktyg aller instrument für rengöringen!

Undvikprodukter som innehaller slipmedel.ANVAND INTE ALKOHOL!

Fettfilter

Fig. 1-7

Filtret skall rengöras en gang i帽子en, med ett milt rengöringsmedel, for hand aller i diskmaskin, med lag temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfargas utan att detta pa nagot satt paverkar filtres uppsugningsformaga.

Kolfilter (gäller endast filterversionen)

Fig. 5

Kolfiltret mattas after en mer aller minde lang tidsperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fettfiltren rengors. Det ar under alla handelser nodvändigt att ersatta kolffilterpatronen minst var 4 manad.

Filtret kan INTE rengoras aller ateranvandas.

Byte av Lampor

Fig.7

Koppla ur apparaten fran elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidror dem.

Avlagsna utsugningsgallret for att gora lamphuset atkomligt.

Byt ut den skadade lampan.

Använd endast LED lampor med max 3W-E14. För ytterligare detailjer konsultera den bifogade broschyren "IL COS D" (alfanumerisk position "1d").

I det fall belysningen inte fungerar, kontrollera att lamporna ar korrekt iskruvade i sitt sate innan ni kontaktar det tekiska servicekontoret.

ENDAST for vissaprodukter:

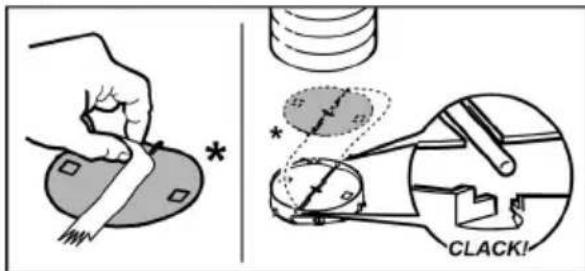

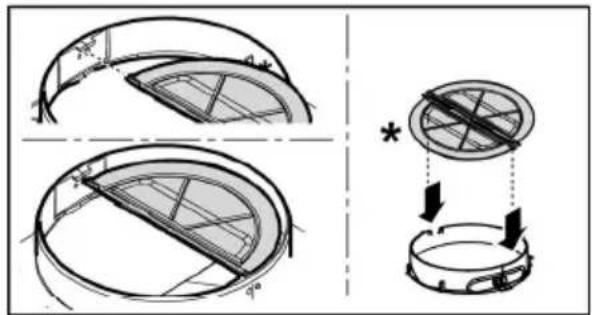

Som alternatively tillbehör medfoljer, att installerera, en Rök Backventil. Om det ar nödvändigt für installationsvillkoren (tex.: avsaknad av skydd mot oavsiktligt luftdrag utifrān), für in den i det dārfor avsedda utrymmet i Kopplingen für Luftutsläppinnan du installerar rökavloppsröret.

Kullfilter (kun med resirkulering av luften)

Fig. 5
