Tipo di prodotto	Cappa da cucina
Marca	Elica
Modello	Era LUX PRF0189355
Versione d'uso	Aspirante (espulsione esterna) o filtrante (ricircolo interno)
Numero di velocità	3 (minima, media, massima)
Illuminazione	LED, 3 W max, tipo E14 (ILCOS D)
Filtro antigrasso	Metallico, lavabile (almeno una volta al mese)
Filtro a carbone attivo	Attivo, non lavabile, da cambiare ogni 4 mesi al massimo (solo versione ricircolo)
Distanza minima sopra il piano di cottura	50 cm per cucine elettriche, 65 cm per cucine a gas o miste
Alimentazione elettrica	220-240 V / 50 Hz (secondo targhetta dati)
Comando	Pannello di controllo con pulsanti per illuminazione, arresto motore e selezione velocità
Installazione	A parete, con viti di fissaggio fornite o adatte
Valvola antiritorno fumi	Opzionale, fornita con alcuni modelli, da installare se necessario
Pulizia e manutenzione	Esterno con panno umido e detergente neutro; filtro antigrasso in lavastoviglie o a mano; filtro a carbone da sostituire
Sicurezza	Scollegare prima della manutenzione; usare guanti; non fiammeggiare alimenti; rispettare le distanze di sicurezza
Utilizzo da parte di bambini	Vietato ai bambini sotto gli 8 anni senza sorveglianza; pulizia da parte dell'utente non affidata ai bambini
Conformità alle norme	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233 (sicurezza); EN/IEC 61591, ecc. (prestazioni); EN 55014-1, ecc. (EMC)
Riciclaggio	Conforme alla direttiva RAEE 2012/19/UE; non smaltire con i rifiuti domestici
Manuale disponibile in	25 lingue (FR, BG, CS, DA, DE, EL, EN, ES, ET, FI, HU, IT, KK, LT, LV, NL, NO, PL, PT, RO, RU, SK, SL, SV, TR, UK)
Numero di pagine del manuale	100 pagine

Domande frequenti - Era LUX PRF0189355 ELICA

Qual è la distanza minima tra la cappa e il piano di cottura?

La distanza minima è di 50 cm per le cucine elettriche e di 65 cm per le cucine a gas o miste. Se le istruzioni del dispositivo di cottura specificano una distanza maggiore, è necessario tenerne conto.

Come pulire il filtro antigrasso?

Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, a mano o in lavastoviglie a bassa temperatura e ciclo rapido. Il lavaggio in lavastoviglie può causare scolorimento ma non altera le prestazioni.

Con quale frequenza bisogna cambiare il filtro a carbone?

Il filtro a carbone attivo non è lavabile e deve essere sostituito ogni 4 mesi al massimo per garantire una buona riduzione degli odori. Viene utilizzato solo in versione ricircolo.

Come sostituire la lampadina della cappa?

Scollegare l'apparecchio, rimuovere la griglia di aspirazione, assicurarsi che la lampadina sia fredda, quindi sostituirla con una lampadina LED da 3 W max tipo E14 (ILCOS D).
Verificare il corretto posizionamento prima di contattare il servizio post-vendita.

Posso usare la cappa senza le luci?

No, è sconsigliato utilizzare o lasciare la cappa senza le luci montate correttamente, poiché comporta un rischio di scossa elettrica.

La cappa può essere utilizzata in versione filtrante (ricircolo)?

Sì, la cappa è progettata per funzionare in versione aspirante (espulsione esterna) o filtrante (ricircolo interno) con un filtro a carbone attivo.

Come ridurre l'impatto ambientale dell'uso della cappa?

Accendere la cappa alla velocità minima durante la cottura e lasciarla funzionare alcuni minuti dopo. Aumentare la velocità solo in caso di forte fumo. Pulire i filtri regolarmente e utilizzare un condotto del diametro massimo raccomandato.

Cosa fare se l'illuminazione non funziona?

Prima di contattare il servizio post-vendita, verificare che le lampadine siano correttamente inserite nel loro alloggiamento e che non siano bruciate. Sostituirle se necessario con lampadine LED tipo E14.

Posso installare la cappa da solo?

L'installazione deve essere eseguita seguendo le istruzioni del manuale. Utilizzare solo le viti di fissaggio fornite o equivalenti. In caso di dubbio, consultare un professionista qualificato.
Il collegamento elettrico deve essere effettuato su una presa accessibile o tramite un interruttore magnetotermico.

Quali sono i rischi se non pulisco regolarmente la cappa?

La mancata osservanza delle istruzioni di pulizia (filtro antigrasso e interno) può causare rischi di incendio dovuti all'accumulo di grassi.

MANUALE UTENTE Era LUX PRF0189355 ELICA

IT Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'appareccchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

Note: I particolari contrassegnati con il symbolo "(*) sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installatione e manutenzione utilizzare quanti da lavoro.
• L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, parchè molto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambini alla sorvegianza.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
• La cappa va frequently pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espressamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della

sostituzione e pulizia dei filtri comporta rischi di incendi.

• E' severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo lampada indicatoro nella sezione manutenzione /sostituzione lampada di quello manuale.

L'impiego di fiamma libera è dannioso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso.

La frittura deve essere fattato.
controllo onde vegetare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.

Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Maiutilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espessamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'infallazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

• La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui comportare rischi di natura elettrica.
• Non utiliser con un programmatore, timer, telecomando separato o qualsiasi altro dispositorio che si attiva automaticamente.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: Quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche dello termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per Maintainere ben efficiente il systema di riduzione degli odori, sostituire, quando è necessario, il/i filtrò/ici carbone. Per Maintainere ben efficiente il filtrò del grasso, pulirlo in caso di necessità. Per ottimIZare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo delsystema di canalizzazione individato in quello manuale.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione

aspirante ad evacuazione esterna o filtrante a ricircolo inerno

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cmin caso di cucine a gas o miste.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancpe幔 o installatione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche ochoo installatione, aplicare un erruttorb dipolare a norma

che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installmente.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Funzionamento

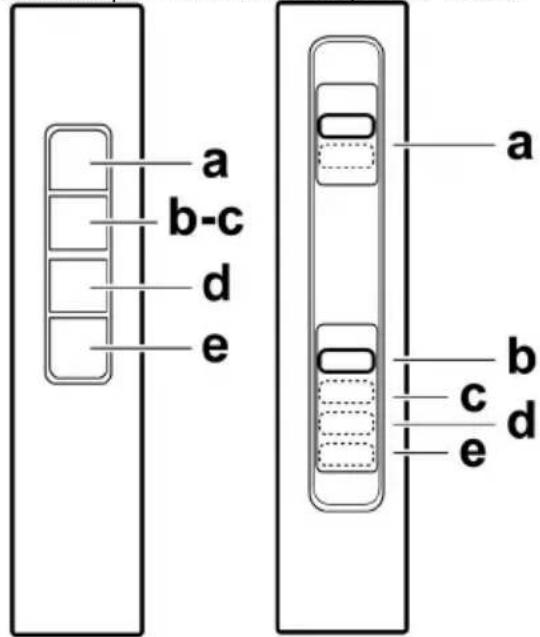

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

a. ON/OFF luci

b. OFF motori

c. - d. - e. Potenza aspirazione minima (c.), media (d.), massima (e.).

Manutenzione

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Fig. 1-7

Ilchio antigrasso metallico devese essere pulito una volta al mese con detergenti non aggressivi, manualemente oppure in lavastoviglie a basso temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico cui solorirs ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 5

La saturazione del filtrone carbone si verifica dopo un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrone grassi. In agli casi è necessario sostuire la cartuccia al massimo agli quattro mesi. NON può essere lavato o rigenerate.

Sostituzione Lampade

Fig. 7

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Togliere la griglia di aspirazione per accedere al vano lampade.

Sostituire la lampada danneggiata

Utilizzare solo lampade LED da max 3W-E14. Per maggiori dettagli, consultare il foglio allegato "ILCOS D" (posizione alfanumerica "1d").

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.

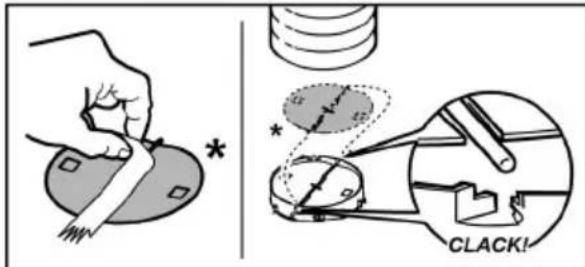

SOLO in alcuni prodotti:

Come accessorio opzionale viene fornita a corredo, da installare, una Valvola Non Ritorno Fumi. Se le condizioni di installatione lo ritengono necessario (ad es.: mancanza di protezioni contro il rientro occidentale di correnti d'aria dall'esterno), inseirrla nell'apposita sede all'interno del Raccordo Uscita Aria prima di installare il tubo di scarico fumi.

NU-I spalati tau refolositi.
