Tipo de produto	Coifa de cozinha
Marca	Elica
Modelo	Era LUX PRF0189355
Versão de utilização	Aspirante (exaustão externa) ou filtrante (reciclagem interna)
Número de velocidades	3 (mínima, média, máxima)
Iluminação	LED, 3 W máx, tipo E14 (ILCOS D)
Filtro anti-gordura	Metálico, lavável (pelo menos uma vez por mês)
Filtro de carvão ativado	Ativo, não lavável, a ser trocado a cada 4 meses no máximo (versão reciclagem apenas)
Distância mínima acima da placa de cozimento	50 cm para fogões elétricos, 65 cm para fogões a gás ou mistos
Alimentação elétrica	220-240 V / 50 Hz (conforme placa de identificação)
Comando	Painel de controle com botões para iluminação, parada do motor e seleção de velocidade
Instalação	Montagem na parede, com parafusos fornecidos ou adequados
Válvula anti-retorno de fumaça	Opcional, fornecido com alguns modelos, a instalar se necessário
Limpeza e manutenção	Exterior com pano úmido e detergente neutro; filtro anti-gordura na máquina de lavar louça ou à mão; filtro de carvão a substituir
Segurança	Desligar antes da manutenção; usar luvas; não flambar alimentos; respeitar as distâncias de segurança
Utilização por crianças	Proibida para crianças menores de 8 anos sem supervisão; limpeza pelo usuário não confiada a crianças
Conformidade com normas	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233 (segurança); EN/IEC 61591, etc. (desempenho); EN 55014-1, etc. (EMC)
Reciclagem	Em conformidade com a diretiva REEE 2012/19/UE; não descartar com lixo doméstico
Manual disponível em	25 idiomas (FR, BG, CS, DA, DE, EL, EN, ES, ET, FI, HU, IT, KK, LT, LV, NL, NO, PL, PT, RO, RU, SK, SL, SV, TR, UK)
Número de páginas do manual	100 páginas

Perguntas frequentes - Era LUX PRF0189355 ELICA

Qual é a distância mínima entre a coifa e a placa de cozimento?

A distância mínima é de 50 cm para fogões elétricos e de 65 cm para fogões a gás ou mistos. Se as instruções do dispositivo de cozimento especificarem uma distância maior, deve-se levar isso em consideração.

Como limpar o filtro anti-gordura?

O filtro anti-gordura metálico deve ser limpo uma vez por mês com detergentes não agressivos, à mão ou na máquina de lavar louça em temperatura baixa e ciclo rápido. A lavagem na máquina de lavar louça pode causar descoloração, mas não altera o desempenho.

Com que frequência deve-se trocar o filtro de carvão?

O filtro de carvão ativado não é lavável e deve ser substituído a cada 4 meses no máximo para garantir uma boa redução de odores. Ele é usado apenas na versão reciclagem.

Como substituir a lâmpada da coifa?

Desligue o aparelho, remova a grade de aspiração, certifique-se de que a lâmpada está fria, depois substitua por uma lâmpada LED de 3 W máx do tipo E14 (ILCOS D).
Verifique o posicionamento correto antes de contatar o serviço de pós-venda.

Posso usar a coifa sem as lâmpadas?

Não, não é recomendado usar ou deixar a coifa sem as lâmpadas montadas corretamente, pois isso apresenta risco de choque elétrico.

A coifa pode ser usada na versão filtrante (reciclagem)?

Sim, a coifa é projetada para funcionar na versão aspirante (exaustão externa) ou filtrante (reciclagem interna) com um filtro de carvão ativado.

Como reduzir o impacto ambiental do uso da coifa?

Ligue a coifa na velocidade mínima durante o cozimento e deixe-a funcionar alguns minutos depois. Aumente a velocidade apenas em caso de fumaça intensa. Limpe os filtros regularmente e use um duto do diâmetro máximo recomendado.

O que fazer se a iluminação não funcionar?

Antes de contatar o serviço de pós-venda, verifique se as lâmpadas estão corretamente inseridas em seus alojamentos e se não estão queimadas. Substitua-as se necessário por lâmpadas LED do tipo E14.

Posso instalar a coifa eu mesmo?

A instalação deve ser realizada respeitando as instruções do manual. Use apenas os parafusos de fixação fornecidos ou equivalentes. Se tiver dúvidas, consulte um profissional qualificado.
A ligação elétrica deve ser feita em uma tomada acessível ou através de um disjuntor normalizado.

Quais são os riscos se eu não limpar a coifa regularmente?

O não cumprimento das instruções de limpeza (filtro anti-gordura e interior) pode provocar riscos de incêndio devido ao acúmulo de gorduras.

MANUAL DE UTILIZADOR Era LUX PRF0189355 ELICA

PT Instruções para montagem e'utilisation

EL OAHIGE\SYNAPMOIOTHEKAI XPHSE

PT - Instruções para montagem e'utilização

Siga specifically as instruções indicadas neste manual. Declina-se qualquer responsabilité por eventuais inconvenrientes, danos ou incéndios provocados ao aparelho, derivantes da inobservência das instruções indicadas neste manual. O exautor foci concebido para a respiração de fumos e vapores de cozedura e é destinado exclusivamente para uso dométrico.

Nota: As partes sinalizadas com o símbolo " (*) ” são acessórios.optionais fornecidos apenas em algunos modelos ou.optionais não fornecidos, a serem comprados

Adverténcias

• Antes de fazer qualquer operacao de limpeza ou de manutencao, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentacao da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
• Este aparecido pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiencia e conheicao, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segurar do aparecido e que tenham conheicao dos riscos envolvidos.
• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho sera instalado, deve ser suficientemente ventilado, quando o exaustor for utilizes em?).
  conjunto com outros dispositivos de combustao de gas ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA Vez POR MÉS), respeitando expressamente as

indicacoes no manual, nas instruções de manutenção.

• A inobservança das normas de limpeza do aparecido e da substituição e limpeza dos filtros comporta riscos de incério.
• E severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada,'utilizar apenas o tipo de lâmpada indicado na secção de Manutençao/Substituição de lâmpadas destemanual.

O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, delve ser évitado em quando惊人stências.

Os alimentos fritos devem ser feitos sob controle, para evaporar que o oleos sobraqueça e se incendeie.

CUIDADO: Peças aceissweis do exaustor podem queimar quando utilizes com a placac de fogao.

• Não ligar o aparecido à rede electrica às que a instalação está totalmente conclusão.
• Relativamente às medicas tínicas e de segurar a serem adotadas para a descarga de fumes, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O Sistema de conductas deste aparelho não pode ser connectado a outras sistemas de ventilação já existente que esteja a ser uso para qualquer窗外 finalidade, como descarga de fumos de aparhos a gás ou outros combustíveis.
• Não utilizes ou deixa o exaustor sem lâmpadas corretramente montadas, devo ao possível risco de Choques eletricos.
• Nunca utiliser o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilisé como una superficie de apoyo, a menos que sera specifically indicado.
• Usar semente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comparou o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de duvida, consulutar um centro de assistencia autorizada ou的技术ico qualificado.

ATENÇAIO!

• A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em riscos eletricos.
• Não utilizes com um programador, temporizador, telecomando分开 ou qualquer除外 dispositivo que se ativa automaticamente.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipoamento eletrico e eletrónico (REEE).

Ao garantir a eliminacao adequada deste produits, estara aaabdar a evacrar potencias consequencias negativas para oambiente e para a saude publica, que poderiam derivar de ummanuseamento de dispersao inadequada deste produits.

O símbolo no produits ou nos documents que acompanham o produits, indica que este aparecido não pode receber um tratamento semelhante ao de uma dispersão domestica.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eletrico e eletrónico.

A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao deespercios.

Para obter informações mais detailhadas sobre o tratamento, a recuperação e a recicagem deste produits, contate o Departamento na sua localidade, o seu service de eliminação de despécios domesticos ou a loja onde adquiriu o produits.

Aparelho projetado, testado e fabricado de acordo com:

• Segança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2

EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para umautilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar acozinho e mantenha-o em funcao por mais eles minutos antes ter terminado. Aurente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situacoes extremas. Substitua o(s) filtro(s) a carvalo quando necessario, para manter uma boa eficiência na reducao dos odeores. Limpe o(s) filtro(s) de gordura quando necessario para manter uma boa eficiencia. Use o diametro maximalo doSYSTEMA de conduitas indicado neste manual para optimizar a eficiencia e minimizar o ruido.

Uso

A coifa é fabricada para ser realizada na versão aspirante,

com evacuationo externa ou filtrante, com recirculacao

internala

Instalacao

A distança minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões electrolycos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do foggão a gás especialcarem uma distência maior, deve-se levar em conta esta indicação.

A voltagem da rede eletrica deve corresponder com a voltagem indica na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona accesivel, mesmo deposita da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona accesível, mesmo deposita da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completenessa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇAIO!

Antes de conectar novamente o circuito do exaustor com a alimentação eletrica, vericar o seu functimento, e vericar se o cabo de rede está montado corretoamente.

Funcionamento

O exaustor vem equipado com um panei de commandos com um controlo de velocidade de aspiracao e um controlo para acender a luz de iluminação do plano de cozedura.

a. ON/OFF luzes

b. OFF motores

c. - d. - e. Potência minima de aspiração (c.), media (d.), Tmaxima (e.).

Manutenção

Para a limpeza, utiliser um pano humedecido com detergentes liquidos neutros. Evitar o uso de produits contendo abrasivos. Não UTILIZE ALCOOL!

Filtro antigordura

Fig. 1-7

O Filtró de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtró pode ser lavado manualmente ou na boa de lavar louça a baixas temperatas e com um ciclo breve.

O filtró metalico para a gordura pode perdcer cor com as lavagens naquina da louça,mas as suas caracteristicas

de filtração não se alteram.

Filtro de carvão activo (so para a versão filtrante)

Fig. 5

A saturação do FILTER de carvão"Ativado verifica-se antes um uso mais ou menos prolongado, em funcção do tipo de cozedura e da regularidade da limpeza do FILTER de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 vezes.

Não pode ser lavado ou regenerado.

Substituição das lampadas

Fig. 7

Desligar o aparelho da rede elétrica;

Atença! Antes de tocar as lampadas, certifique-se que está frias.

Tirar a greilha de aspiração para ter acesso à zona das lâmpadas.

Substituir a lampada danificada.

Utilizar apenas lampadas LED de 3W-E14 no máximo. Para mais informações, consulutar a folha em anexo "ILCOS D" (posicao alfanumerica "1d").

Se a iluminação não funciona, verifique se as lampadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.

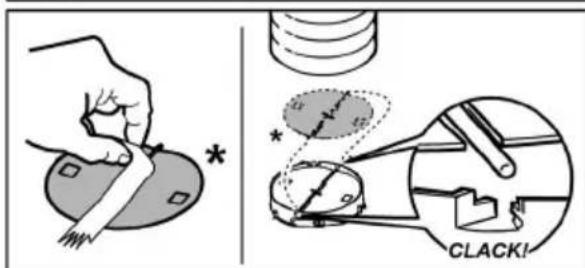

Como opçao, sera fornecida uma Valvula de Anti-Returno dos Fumos para ser instalada. Se as condições de instalacao o exigirem (se, por exemplo, não existir qualquer protecao contra a passagem acidental do ar de fora paraarethro),,inserir a valvula no alojamento previsto que se encontrar no interior da Ligaao de Saia do Ar antes de instalar o tubo de exaustao.
