Era LUX PRF0189355 - Dunstabzugshaube ELICA - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Elica
Modell	Era LUX PRF0189355
Verwendung	Abluft (Außenentlüftung) oder Umluft (Innenumwälzung)
Anzahl der Geschwindigkeitsstufen	3 (Minimum, Mittelstufe, Maximum)
Beleuchtung	LED, max. 3 W, Typ E14 (ILCOS D)
Fettfilter	Metall, waschbar (mindestens einmal im Monat)
Aktivkohlefilter	Aktivkohle, nicht waschbar, spätestens alle 4 Monate austauschen (nur Umluftbetrieb)
Mindestabstand über dem Kochfeld	50 cm bei Elektroherden, 65 cm bei Gasherden oder Kombiherden
Stromversorgung	220-240 V / 50 Hz (gemäß Typenschild)
Bedienung	Bedienfeld mit Tasten für Beleuchtung, Motorstopp und Geschwindigkeitsauswahl
Installation	Wandmontage, mit beiliegenden oder geeigneten Befestigungsschrauben
Rauchrückstauklappe	Optional, bei einigen Modellen im Lieferumfang, falls erforderlich zu installieren
Reinigung und Pflege	Außen mit feuchtem Tuch und neutralem Reinigungsmittel; Fettfilter in der Spülmaschine oder von Hand; Aktivkohlefilter austauschen
Sicherheit	Vor der Reinigung Netzstecker ziehen; Handschuhe tragen; keine Flambiergerichte zubereiten; Sicherheitsabstände einhalten
Nutzung durch Kinder	Für Kinder unter 8 Jahren ohne Aufsicht verboten; Reinigung durch den Benutzer darf nicht von Kindern durchgeführt werden
Normenkonformität	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233 (Sicherheit); EN/IEC 61591 usw. (Leistung); EN 55014-1 usw. (EMV)
Recycling	Entspricht der WEEE-Richtlinie 2012/19/EU; nicht mit dem Hausmüll entsorgen
Anleitung verfügbar in	25 Sprachen (FR, BG, CS, DA, DE, EL, EN, ES, ET, FI, HU, IT, KK, LT, LV, NL, NO, PL, PT, RO, RU, SK, SL, SV, TR, UK)
Seitenzahl der Anleitung	100 Seiten

Häufig gestellte Fragen - Era LUX PRF0189355 ELICA

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestabstand beträgt 50 cm bei Elektroherden und 65 cm bei Gasherden oder Kombiherden. Wenn die Anweisungen des Kochgeräts einen größeren Abstand vorschreiben, ist dieser zu beachten.

Wie reinige ich den Fettfilter?

Der metallische Fettfilter sollte einmal im Monat mit nicht aggressiven Reinigungsmitteln von Hand oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm gereinigt werden. Das Spülen in der Spülmaschine kann zu Verfärbungen führen, beeinträchtigt jedoch nicht die Leistung.

Wie oft muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist nicht waschbar und muss spätestens alle 4 Monate ausgetauscht werden, um eine gute Geruchsreduzierung zu gewährleisten. Er wird nur im Umluftbetrieb verwendet.

Wie ersetze ich die Glühbirne der Dunstabzugshaube?

Ziehen Sie den Netzstecker, entfernen Sie das Ansauggitter, stellen Sie sicher, dass die Glühbirne kalt ist, und ersetzen Sie sie durch eine LED-Glühbirne mit max. 3 W vom Typ E14 (ILCOS D).
Überprüfen Sie die korrekte Position, bevor Sie den Kundendienst kontaktieren.

Kann ich die Dunstabzugshaube ohne Lampen benutzen?

Nein, es wird davon abgeraten, die Dunstabzugshaube ohne korrekt montierte Lampen zu verwenden oder zu lassen, da dies zu einem Stromschlag führen kann.

Kann die Dunstabzugshaube im Umluftbetrieb (Recycling) verwendet werden?

Ja, die Dunstabzugshaube ist für den Betrieb im Abluftbetrieb (Außenentlüftung) oder Umluftbetrieb (Innenumwälzung) mit einem Aktivkohlefilter ausgelegt.

Wie kann die Umweltbelastung durch die Nutzung der Dunstabzugshaube verringert werden?

Schalten Sie die Dunstabzugshaube während des Kochens auf die niedrigste Stufe und lassen Sie sie einige Minuten danach weiterlaufen. Erhöhen Sie die Stufe nur bei starker Rauchentwicklung. Reinigen Sie die Filter regelmäßig und verwenden Sie einen Kanal mit dem empfohlenen maximalen Durchmesser.

Was tun, wenn die Beleuchtung nicht funktioniert?

Bevor Sie den Kundendienst kontaktieren, überprüfen Sie, ob die Glühbirnen korrekt eingesetzt sind und ob sie durchgebrannt sind. Ersetzen Sie sie bei Bedarf durch LED-Glühbirnen vom Typ E14.

Kann ich die Dunstabzugshaube selbst installieren?

Die Installation muss unter Beachtung der Anweisungen in der Anleitung erfolgen. Verwenden Sie ausschließlich die beiliegenden Befestigungsschrauben oder gleichwertige. Bei Unsicherheit wenden Sie sich an einen qualifizierten Fachmann.
Der elektrische Anschluss muss an einer zugänglichen Steckdose oder über einen normgerechten Leitungsschutzschalter erfolgen.

Welche Risiken bestehen, wenn ich die Dunstabzugshaube nicht regelmäßig reinige?

Die Nichtbeachtung der Reinigungsanweisungen (Fettfilter und Innenraum) kann zu Brandgefahr aufgrund von Fettansammlungen führen.

BEDIENUNGSANLEITUNG Era LUX PRF0189355 ELICA

DE Montage- und Gebrauchsanweisung

Die Anweisungen, die in thisen Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für möglich Mangel, Schaden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzufahren sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Hinweis: Die mit dem(*) Symbol versehenen Elemente sind optionales Zubehor, welche nur bei einigen Modellen vorhanden sind oder Teile die nicht im Lieferumfang enthalten sind und getrennt zu erwerben sind.

Warning

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker Herauszieht bzw. den Hauptschalter ausschaltet.
  Alle Installations und Wartungarbeiten sind mit Arbeitshandschuhen durchzufahren.
• Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts safer eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind.
• Darauf achten, dass Kinder mit dem Gerät nicht playen. Kinder dürfen bei Reinigung und Wartung nur dann halten, wenn sie damit beaufsichtigt werden.
• Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.
  Die Dunstabzugshaube muss regelmäßig voninnen und auengereinigt werden (MINDESTENS EINMAL IM MONAT), außerdem sollent die Anweisungen zur Wartung befolgt

werden. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgefahr.

• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen.
• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Die Verwendung von offener Flammeschadet den Filtern und kann zu Brandgefahr führen, daß ist sie in jeder Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgefuhrt werden, um zu vermeiden, dass das überhützte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, konnen zugangliche Teile der Dunstabzugshaube besteht werden.

• Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Kuchengerüche halten Sie sich an die Voschriften der ortlichen Behörde.

• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Geräte der Unterdruck nicht größter als 4Pa ( 4× 10^-5 bar) sein.
• Die Abluft darf nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt.
• Benutzen Sie die Haube nicht ohne korrekt montierte Lampen, um Stromschlaggefahr zu vermeiden.
• Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!
• Die DunstabzugshaubearfNiemALSalsAuflageflachewerwendetwerden,sofernesnichtausdrucklichangegebenist.
• Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp.
• Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird.
• Im Zweifelsfall, Fragen Sie ihren autorisierten Kundendienst

oder ein ähnliches Fachpersonal.

ACHTUNG!

• Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährung fahren.
• Nicht mit einem externen Timer, einer Schaltuhr oder einer Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Geräte einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll konnte ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgenden Symbol einer durchgestrichen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie thesese Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den ortlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeinverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie这点es Geräterworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.

Gerat entwickelt, getestet und hergestellt nach:

Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringn: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und{lassen Sie die Haube eine Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei groBen Mengen von Kochdunst und Dampf und benutzen Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des Luftastrittssystems, um die Leistungsfähigkeit zu optimieren

und die Gerauschentwicklung zu minimieren.

Betriebsart

Die Haube kann sowohl als Abluftgerat als auch als Umluftgerat eingesetzt werden.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaubearf 50~cm im Fall von elektrischen Kochfeldern und 65~cm im Fall von Gas- oder kombinierten Herden nicht entsprechieren.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entspruchende Steckdose nach der Montage anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

HINWEIS!

Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

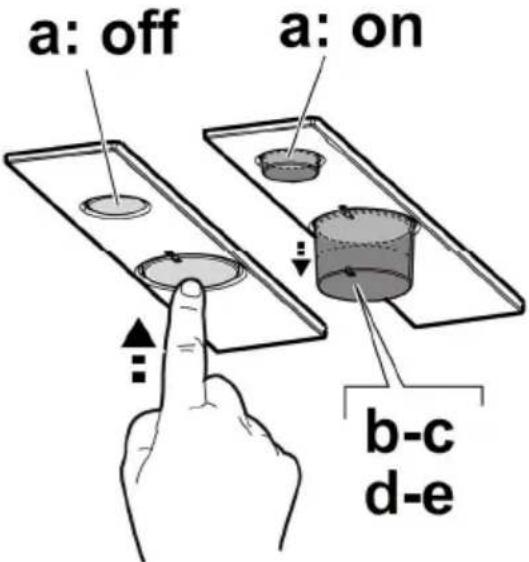

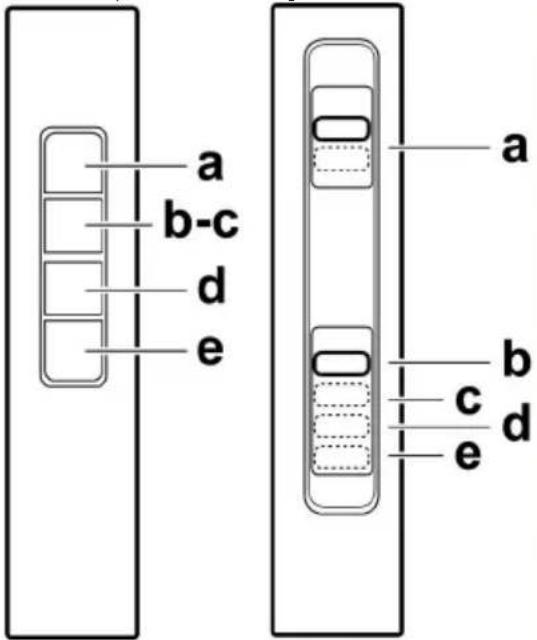

Betrieb

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstarke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchung versehen ist.

a. Schalter ON/OFF Beleuchtung
b. Schalter OFF der Absaugfungtion
c.-d.-e. geringe (c.),mittlere (d.),hochste (e.) Saugstarke.

Wartung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Fettfilter

Bild 1-7

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der

Reinigung in der Spulmaschine abfürben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 5

Je nach der Benutzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättingung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtrereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

Ersetzen der Lampen

Abb.7

Das Gerat vom Stromnetznehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

Das Ansauggitter entfernen, um Zugriff auf die Lämpchen zu betrinnen.

Die beschädigte Lampe auswechseln.

Verwenden Sie nur max. 3W-E14 LED-Lampen. Für detailiertere Angaben,itte im Blatt "ILCOS D" (alphanumeric Position "1d") im Anhang nachsehen.

Sollte die Beleuchtung nicht Funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst vendet.

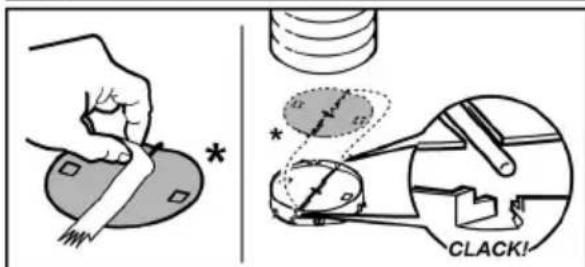

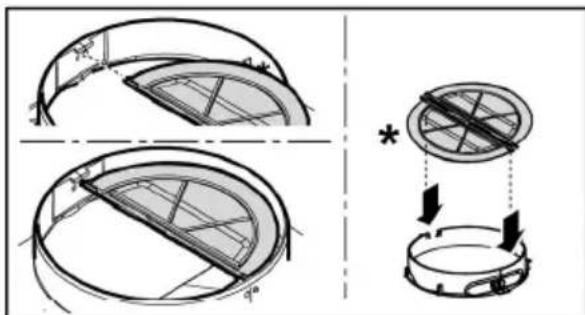

NUR bei einigen Produkten:

Als optionales Zubehörteil wird eine Rückschlagklappe, die installiert werden kann, mitgeliefert. Wenn die Installationsbedingungen ihren Einbau notwendig machen (z. B. wenn kein Schutz gegen Zugluft, die von draußen hereindringt, vorhanden ist), setzen Sie die Rückschlagklappe in das Rohranschlussstück für den Luftausgang ein, bevor Sie den Rauchabzug installieren.
