| Produkttyp | Oscillerande multifunktionsverktyg |
| Varumärke | Kress |
| Modell | KUW58.1 |
| Upptagen effekt | 480 W |
| Märkspänning | 220-240 V ~ 50 Hz |
| Oscillationshastighet | 11 000 – 20 000 oscillationer/min |
| Oscillationsvinkel | 5° |
| Vikt (utan sladd) | 1,63 kg |
| Skyddsklass | II (dubbel isolering) |
| Ljudtrycksnivå | LpA = 80,5 dB(A) ; KpA = 3 dB(A) |
| Ljudeffektsnivå | LwA = 91,5 dB(A) ; KwA = 3 dB(A) |
| Vägd vibration (ah) | 5,23 m/s² ; mätosäkerhet K = 1,5 m/s² |
| Huvudfunktioner | Sågning, slipning, raspning, skrapning, polering |
| Strömförsörjning | Nätansluten (strömkabel) |
| Medföljande tillbehör | Skärbladshållare (×2), HSS sågblad 80 mm, slipplatta, slippapper 40/80/120 (×2 varje), skrapblad |
| Tillbehörskompatibilitet | Universellt gränssnitt kompatibelt med tillbehör från andra märken |
| Säkerhet | Dubbel isolering; använd hörselskydd, ögonskydd och dammmask |
| Underhåll och rengöring | Rengör med en torr trasa; håll ventilationsöppningarna rena; ingen extra smörjning krävs |
| Miljöskydd | Kasta inte med hushållsavfall; återvinn på en särskild återvinningscentral |
| Överensstämmelse | CE; direktiv 2006/42/EG, 2014/30/EU, 2011/65/EU |
Vanliga frågor - KUW58.1 KRESS
Användarfrågor om KUW58.1 KRESS
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Multiverktyg i PDF-format gratis! Hitta din manual KUW58.1 - KRESS och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. KUW58.1 av märket KRESS.

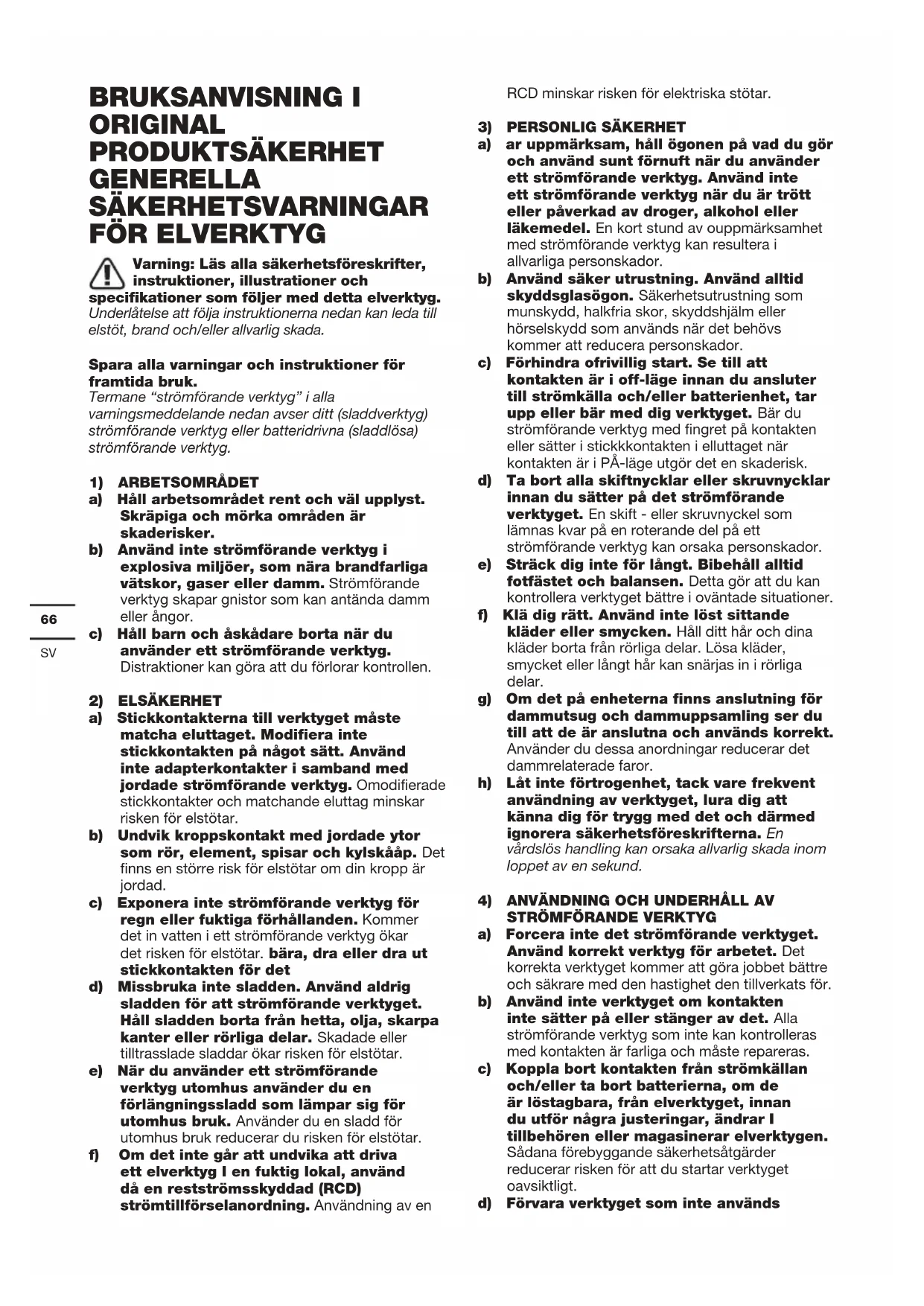

BRUKSANVISNING KUW58.1 KRESS
Varning: Läs alla sakerhetsföreskrifter, instruktioner, illustrationer och specifikationer som foljer med detta elverktyg. Underlåtelse att följa instruktionerna nedan kan leda till elstöt, brand och/eller allvarlig skada.
Spara alla varninger och instruktioner for framtida bruk.
Termane "strömforande verktyg" i alla
varningsmeddelande nedan avser ditt (sladdverktyg)
strömforande verktyg eller batteridrivna (sladdlosa)
strömforande verktyg.
1) ARBETSOMRADET
a) Hall arbetsområdet rent och väl upplyst. Skräpiga och mörka områden ar skaderisker.
b) Använd inte strömforande verktyg i explosiva miljöer, som nara brandfarliga vātskor, gaser ell er damm. Strömforande verktyg skapar gnistor som kan antanda damm ell er angor.
c) Hall barn och askadare borta nár du anvanderett stromforande verktyg. Distractioner kan gora att du forlorar kontrollen.
2) ELSÄKERHET
a) Stickkontakterna till verktyget maste matcha eluttaget. Modificera inte stickkontakten pa nagot satt. Använd inte adapterkontaktier i samband med jordade strömforande verktyg. Omodifierade stickkontaktier och matchande eluttag minskar risiken for elstötar.
b) Undvik kroppskontakt med jordade ytor som ror, element, spasar och kylskaap. Det finns en storre risk for elstotar om din kropp ar jordad.
c) Exponera inte strömforande verktyg for regn eller fuktiga forhällanden. Kommer det in vatten i ett strömforande verktyg ökar det risiken for elstötar. bara, dra aller dra ut stickkontakten for det
d) Missbruka inte sladden. Använd aldrig sladden for att strömforande verktyget. Håll sladden borta ∀n hetta, olja, skarpa kanter eller rörliga delar. Skadade ellertilltrasslade sladdar ökar risken for elstötar.
e) När du använder att strömforande verktyg utomhus använder du en förlängningssladd som lämpar sig für utomhus bruk. Använder du en sladd for utomhus bruk reducerar du risiken for elstötar.
f) Om det inte gár att undvika att driva ett elverktyg I en fuktig lokal, använd dä en restströmsskyddad (RCD) strömtillförselanordning. Användning av en
RCD minskar risken for elektriska stotar.
a) ar uppmärksam, häll ögonen på vad du gör och använd sunt fornuft;nar du använderett strömforande verktyg. Använd inteett strömforande verktyg;nar du artrött eller paverkad av droger, alkohol eller lakemedel. En kort stund av ouppmärksamhet med strömforande verktyg kan resultera i allvarliga personskador.
b) Använd saker utrustning. Använd alltid skyddsglasogon. Sakerhetsutrustning som munskydd, halkfria skor, skyddshjalm aller horselskydd som används nar det behövskommen att reducera personskador.
c) Förhindra ofrivillig start. Se till att kontakten ar i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp erder bär med dig verktyget. Bär du strömforande verktyg med fingret på kontakten erler sätter i stickkkkontakten i elluttaget;när kontakten ar i PÄ-lage utgor det en skaderisk.
d) Ta bort alla skiftnycklar aller skruvnycklar innan du satter pa det strormforande verktyget. En skift -ller skruvnyckel som lamnas kvar pa en roterande del pa ett strormforande verktyg kan orsaka personskador.
e) Sträck dig inte für längt. Bibehäll alltid fotfastet och balansen. Detta gör att du kan kontrollera verktyget bättre i ovþntade situationer.
f) Klä dig ratt. Använd inte lost sittende kläder aller smycken. Häll ditt帽子 och dina kläder borta frän rörliga delar. Lösa kläder, smycket aller langt帽子 kan snärjas in i rörliga delar.
g) Om det på encheterna finns anslutning for dammutsug och dammuppsamling ser du till att de ar anslutna och anvands korrekt. Anvander du dessa anordninger reducerar det dammlaterade faror.
h) Låt inte förtrogenhet, tack vare frekvent användning av verktyget, lura dig att kännà dig För trygg med det och)därmed ignorera sakerhetsföreskrifterna. En vardslo handling kan orsaka allvarlig skada inom loppet av en sekund.
4) ANVÄNDNING OCH UNDERHÄLL AV STRÖMFÖRANDE VERKTYG
a) Forcera inte det stromforande verktyget. Anvand korrekt verktyg for arbetet. Det korreka verktyget kommer att gora jobbet bättre och sakrare med den hastigkeit den tillverkats for.
b) Använd inte verktyget om kontakten inte sätter på eller stänger av det. Alla strömforande verktyg som inte kan kontrolleras med kontakten ar farliga och måste repareras.
c) Koppla bort kontakten frän strömköllan och/eller ta bort batterierna, om de ar lostagbara, frän elverktyget, innan du utfor nagra justeringar, andrar I tillbehören erer magasiner elverktygen. Sādana forebyggande sakerhetsatgärder reducerar risken for att du startar verktyget oavsiktligt.
d) Forvara verktyget som inte används
utom räckhäll for barn och lát inte nàgon person använda verktyget som inte känner till verktyget aller dessa anvisningar.
Strömforande verktyg ar farliga i händerna pa outbildade användare.
e) Häll koll på elverktyget och tillbehören. Kontrollera inriktingen eller fästet für rörliga delar, defekta delar och alla andere saker som kan påverka användningen av elverktyget. Om den skadats måste elverktyget repareras före användning. Många olyckor orsakas av felaktigt unterhällna elverktyg.
f) Håll sagverktyget skarpa och rena. Korrekt unterhällna skärverktyg med skarpa eggkommen inte att kora fast lika ohta och ar enklare att kontrollera.
g) Använd elverktyget, tillbehören och verktygsBITSen etc. i enlighet med dessa anvisninger och på det sätt som avsets for varje typ av elverktyg. Ha økså i atanke arbetsforhällandena och arbetet som skall utforas. Anvander du elverktyg for atgarder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda situationer.
h) Håll handtag och greppytor torra, rena och fria frän olja och fett. Hala handtag och greppytor ger inte saker hantering och kontroll over verktyget i oväntade situationer.
5) UNDERHALL
a) Låt ditt elverktyg underhällas av en kvalificerad reparator som bara anvander äkta reservdilar. Detkommen att garantera att elverktygets sakerhet bibehalls.
SÄKERHETSINSTRUKTION FÖR SÄGNING
Häll verktyget med isolerade greppytorRARYdutförett arbete dārsagverktyget kan komma ikontakt med dolda sladdar ellser egen sladd. Kommer man ikontakt med en strömforande sladd kommert det att leda in ström i verktygets metalldelar och ge användaren en elchock.
SYMBOLER
| För att minska risiken für skador@måste användaren lasa bruksanvisningen | |
| Varning | |
| Använd hörskelkydd | |
| Använd skyddsglasögon |
| Använd skyddsmask | |
| Skyddsklass | |
| Se till att inga kablar kan utsättas für skada innan du arbetar med verktyget. | |
| Undvik risiken für skador från den vassa kanterna på tillbehören. | |
| Tillbehören kan bli mycket heta under arbetet med risk für brännskador | |
| Se till att kontakten är urtagen innan du byter tillbehör. | |
| Uttjänade elektriska maskiner fär inte kasseras som hushållsavfall. Använd Återvinningsfaciliteter om det finns tillgängligt. Kontrollera med din äter-försäljare eller vilka lokala föreskrifter som föreligger. | |
| Hög oscillatorande frekvens: | |
| Låg oscillatorande frekvens: |
DELLISTA
| 1. | HYPERLOCK™ TILLBEHÖRSSPÄNNSPAK |
| 2. | PÅ/AV-KNAPP |
| 3. | VARIABEL HASTIGHETSKONTROLL |
| 4. | ELEKTRONIK FÜR KONSTANT HASTIGHET |
| 5. | VENTILATIONSÖPPNINGAR |
| 6. | UNIVERSELLT FÄSTGRÄNSSNITT FÜR TILLBEHÖR* |
| 7. | FLÄNS |
Fungerar med andra tillbehör till oscillatorande verktyg från andra tillverkare. Följande kompatibla, marken ar varumärken som, av tredje part, som kan registrareras av sina respektive* agare: Black & Decker®, Bosch®, Chicago Electric®, Craftsman®, Dremel®, Fein®, Genesis®, Makita®, Mastercraft®, Milwaukee®, Performax®, Porter Cable®, Ridgid®, Ryobi®, Skil®, and Tool Shop®.
Averbdat eller beskrivet tillbehör ingår delvis inte i leveransomfänget.
TEKNISK INFORMATION
Typ KUW58.1 (W58 - maskinbeteckning, anger Multifunktionsverktyg for hoga hastigheter)
| Volttal | 220-240V~50Hz |
| Strömminmatning | 480W |
| Pendlingshastighet | 11000-20000/min |
| Svängningsvinkel | 5° |
| Skyddsklass | II/II |
| Verktygets vikt (utan kabel) | 1.63kg |
BULLERINFORMATION
Använd hörskénydd.
| Uppmätt ljudtryck L | pA=80.5 dB(A) |
| KpA | 3 dB(A) |
| Uppmätt ljudstyrka L | wA=91.5 dB(A) |
| KwA | 3 dB(A) |
VIBRATIONINFORMATION
Vibrationernas totalvarden (triax vektorsumma) ar faststalda enligt EN 62841:
| Typisk uppmätt vibrering | Vibrationsemissionsvärde\( a_{h,P} \)=5.23 m/s2 |
| Osäkerhet K = 1.5 m/s2 |
Det angivna totala vibrationsvardet och det angivna bullervardet har uppmatts i enlighet med en standardtestmetod och kan anvandas for att jamfora ett verktyg med ett annat.
Det angivna totala vibrationsvardet och det angivna bullervardet kan ocks anvandas i en preliminar exponeringsbedomning.
VARNING: Vibrationer och buller vid använding av elverktyget kan skilja sig frän det angivna värdet beroende på vilket satt verktyget används på, särskilt vilken typ av arbetsstycke som bearetas beroende på foljande exempl och andra varianter på hur verktyget används:
Hur verktyget anvands och materialet som skars ellor borras.
Verktyget ar i bra skick och bra underhallet.
Användning av korrekt tillbehör für verktyget och sakerställ att de ar skarpa och i bra skick.
Atdragningsgraden av greppet på handtagen och om nagra antivibrations- och bullertillbehör används.
Och att verktyget anvands sasom avsett enigt dess konstruktion och dessa instruktioner.
Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt satt.
VARNING: For att vara korrekt bör en beräkning av exponeringsniván under verkliga forhällanden vid användning och sāt med für alla delar av hanteringscykeln sāsom tiden när verktyget ar avstängt och när det körs på tomgang utan att utföra nagot arbete. Detta kan betydigt minska exponeringsniván over den totala arbetsperioden. Hjälp für att minimera din exponering För vibrationer och buller.
Använd ALLTID skarpa mejslar, borrar och blad.
Underhäll verktyget i enlighem med dessa instruktioner och häll det välsmort (där sö behövs).
Om verktyget ske användas regelbundet investera d' i antivibrations- och bullertillbehör.
Planera ditt arbetsschema for att sprida ut anvandning av kraftigt vibrerande verktyg over flera dagar.
TILLBEHÖR
| 35 mmändklips (KA0782) 1 | |
| 35 mm UI für precisionsändskärning (KA0781) | 1 |
| 80 mm HSS halvcirkelsågblad (KA0760) 1 | |
| Slipblock (KA0920) 1 | |
| 40 # Slipark (perforerat) 2 | |
| 80 # Slipark (perforerat) 2 | |
| 120 # Slipark (perforerat) 2 | |
| Stelt skrapblad (KA0820) 1 | |
| 35 mm Universalskärblad (KA0780) 1 |
BRUKSANVISNING
OBS: Innan du anvander verktyget, las nogaigenom braksanvisingen.
Ändamälsenig användning
Elverktyget ar avsett for ságning och kapning av trävirke, plast, gips, icedjärn-metaller och fastelement (som t.ex. spikar, klämmor) liksom även for bearbetning av mjuka vaggplattor och torrslipning av små ytor. Verk-tyget ar specielt lámpligt für exakta arbeten och arbe-ten invid kanter.
Montering och hantering
| AKTIVITET BILD | |
| Monteringstillbehör Se. A-C | |
| Montering av slippapperet Se. D | |
| Hantera På/Av-Knappen | Se. E |
| Använda Nummerskivan Variabel Hastighet | Se. F |
Den variabla hastighetskontrollen kan anvandas for att stalla in optimal vibrerande frekvens enligt det tillbehör som används och respektive appliceringsverktyg.
| Oscillerande frekvens Användning | |
| Hög Oscillerande frekvens: Sanding, sawing, rasping and polishing stone and metal. | |
| Låg Oscillerande frekvens: Skrapning, polering av lacker. | |
ANVÄNDNING
Varning: sagklingan har skarpa tander. Beror inte tanderna vid montering ell under anvandning.
Arbetsstycket maste klämmas fast ordentigt innan det skärs.
Universal-FitTM-tillbehör tillgangliga från Kress.
Tillbehör fungerar med andra konkurrenskraftiga verktyg.
| Bild Namn Användning | |||
| Sägning | Bimetallmetall/ Skärblad av träändar | Trä, plast, fiberglas, spik, icedjärnhaltiga metaller, tunn bleckplåt,Hardade fyllningsmaterial | |
| Normalt ändsågblad För trä Trä, | plast, gips | ||
| Blad För precisionssågningsi trä | Trä, mjuk plast | ||
| HSS - Segmentsågklinga | Tunt trä, plast, fiberglast, icedje järnhaltiga metaller, tunn bleckplåt, hardedefyllningsmaterial, fönsterglas | ||
| Slipning | Slipkudde perforerad | Trä, plast, hardedefyllningsmaterial | |
| Kudde För slipfinger | Trä, plast, hardedefyllningsmaterial | ||
| Raspning | Triangulär Carbide Grit-rasp | Trä, hardade bindmedel,tunnplåt, murverk | |
| Karbidrasp (fingerformad) | Trä, hardade bindmedel,tunnplåt, murverk | ||
| Borttagningav puts | Karbidkorn halvcirkelfragmentatsågblad | Puts, porös belong, murverk | |
| Diamanttäckthalvcirkelfragmentat blad | Keramik- och stenplattor,bockerboard | ||
| Skrapning | Skrapa | Gammal fäng, hardedebindmedel, dikta, matta | |
| Flexibelt skrapblad | Elastisk fyllningsmassa, fäng,bindmedelsrester, matta | ||
Vi rekommender ar att du koper alla dina tillbehör frän sama affär där du köpte verktyget. Se avsnittet med arbetstips ienna bruksanvising ell er tillbehorets forpackning for mer information. Affärspersonalen kan också hjälpa dig och ge dig ränd.
Obs: Vid isågning och sågning med lätt pendlingsrörelseör tillfredsställande avlågsnande av span sakerstallas.
Sagklingan haller langre vid jämnt slitage. Lossa sagklingan, vrid fram en aning och spann ater fast den. Saga/slipa med en jämn rorelse och latt tryck.
Kraftig tryckning ökar inte avverkningen, daremot slits slippappperet snabbare.
Om ditt maskinverktyg blir for hett, sarkilt nar det anvands med lag hastighet, stall in maximal hastighet och kör det utan blad i 2-3 minuter for att kyla motorn. Undvik anvandning med lag hastighet under langre perioder. Häll alltid bladen vassa.
Se alltid till att arbetsstycket halls erler klams fast ordentigt sa att det inte kan rora sig.
Alla roelser hos materialet kan paverka kvaliteten hos sagningen aller finishen after slipningen.
Starta verktyget innan arbetet börjar och stäng av det Först after att arbetet avslutats.
Försk inte börga slipningen utan att ha satt i slippappret.
Låt inte sandpapperet slitas ut, detkommen att skada slipkudden. Garantin tacker inte slitage på slipkudden. Använd grovt slipsppaper För slipning av grova ytor, mediumslipppaper for slata ytor och fint slipsppaper for finputsning. Prova gärna först på kasserat material.
Överdriven kraftkommen att minska arbetseffekten och gora att motorn overbelastas.Byt tillbehoren regelbundet for att bibehalla optimal arbetseffektivitet.
UNDERHÄLL
Ditt verktyg kräver inte extra smörjning aller unterhalb.
Det finns inga delar som kan repareras i verktyget.
Anvand aldrig vatten eller kemiska medel for att rengora verktyget. Torka rent med en torr trasa.
Forvara alltid verktyget pa en torr plats. Hall motorns ventileringsoppninger rena. Hall alla knappar fria fran damm. Ibland ser du kanske att det slar gnistor i ventileringsoppningarna. Det ar normalt ochkommen inte att skada verktyget.
Om strömkabeln är skadad och att undvika fara, maste den ersattas av tillverkaren, servis agenten ell liknande kvalifererad person.
MILJÖSKYDD
Uttjänade elektriska maskiner fär inte kasseras som hushallsavfall. Använd
atervinningsfaciliteter om det finns tillgangligt.
Kontrollera med din Återförsäljare eller vilka lokala foreskrifter som foreligger.
DEKLARATION OM
ÖVERENSSTÄMMELSE
Vi,
Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany
Deklarerar att denna produkt,
Beskrivning Oscillerande verktyg
Typ KUW58.1 (W58 - maskinbeteckning, anger Multifunktionsverktyg for hoga hastigheter)
Funktion Slipning, sagning, rasping, skrapning,polering
Uppfyller foljande direktiv,
2006/42/EC
2014/30/EU
2011/65/EU&(EU)2015/863
Standarder overensstämmer med
EN 62841-1
EN 62841-2-4
EN 55014-1
EN 55014-2
EN IEC 61000-3-2
EN 61000-3-3
Personen som godkänts att sammanställa den tekniska filen.
Namn Marcel Filz
Adress Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany
2022/06/22
Allen Ding
Vice chefsingenjör, tester och certificering
Positec Technology (China) Co., Ltd
