BRUGSANVISNING KUW58.1 KRESS

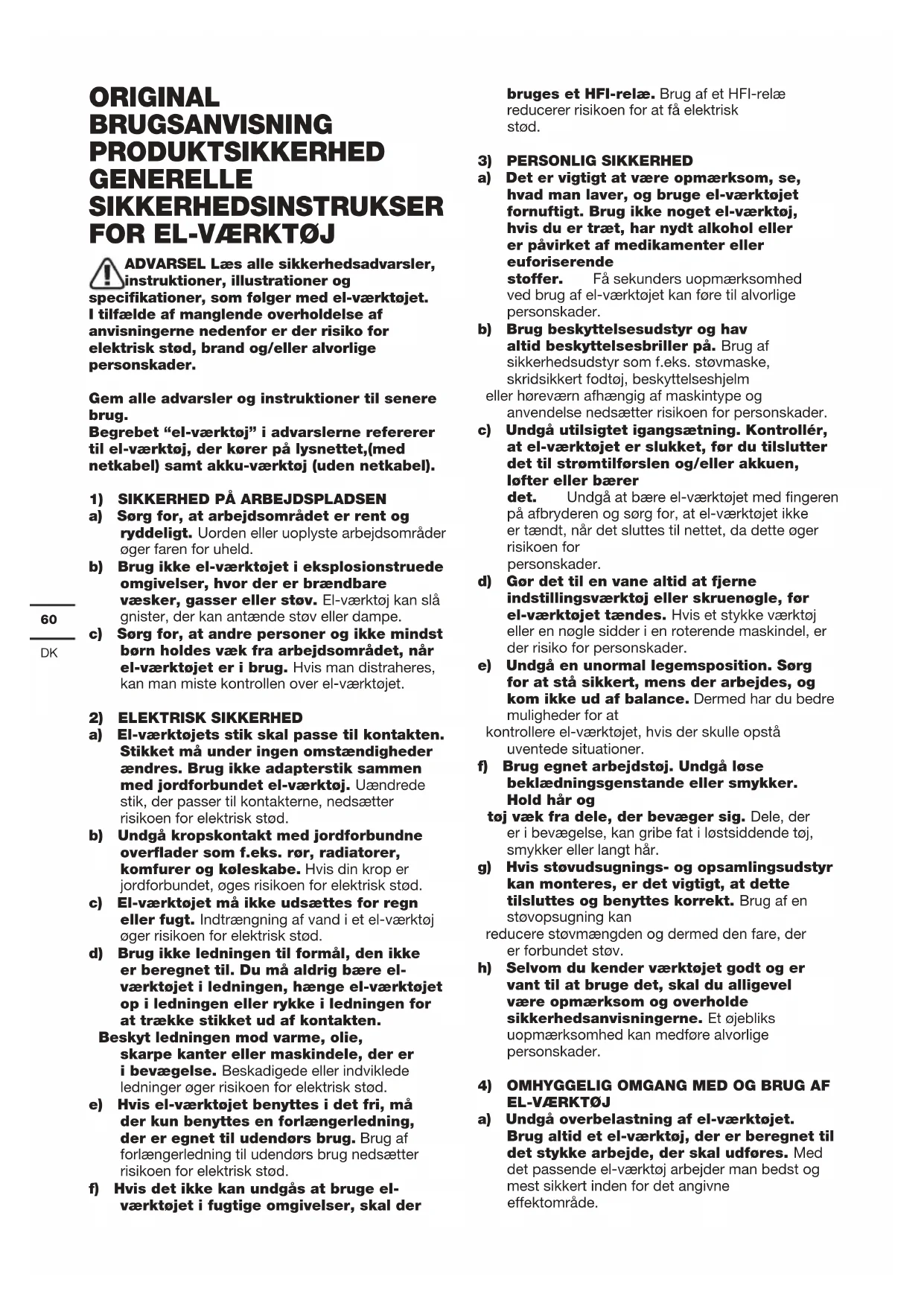

ADVARSEL Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Gem alle advarsler og instruktioner til senere brug. Begrebet “el-værktøj” i advarslerne refererer til el-værktøj, der kører på lysnettet,(med netkabel) samt akku-værktøj (uden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sørg for, at arbejdsområdet er rent og ryddeligt. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over el-værktøjet.

2) ELEKTRISK SIKKERHED

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) El-værktøjet må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el- værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge el- værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

3) PERSONLIG SIKKERHED

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv. h) Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.

a) Undgå overbelastning af el-værktøjet. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.61

b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten og/ eller fjern akkuen, hvis den er aftagelig, før maskinen indstilles, før skift af tilbehørsdele eller før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instrukser, benytte el- værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el- værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer. h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.

Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. SIKKERHEDSANVISNINGER

Hold elværktøjet i de isolerede håndgreb, når du udfører opgaver, hvor værktøjet kan komme i kontakt med skjulte elledninger eller sin egen ledning. Hvis værktøjet rammer en strømførende ledning, bliver dets elektriske dele også strømførende, hvilket kan give brugeren elektrisk stød. SYMBOLER For at undgå risikoen for personskader skal brugeren læse brugervejledningen Advarsel Bær høreværn Bær øjenværn Bær støvmaske Isolationsklasse Før du arbejder med værktøjet, vær da sikker på, at strømkablet ikke bliver beskadigede Undgå tilskadekomst fra de skarpe kanter på tilbehøret Tilbehør kan blive meget varmt under drift, og kan udgøre en risiko for forbrændinger! Sørg for, at værktøjet er frakoblet før udskiftning af tilbehør. Affald af elektriske produkter må ikke bortskaffes sammen med hushold- ningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl. Høj svinghastighed: Lav sving hastighed: AGGREGATELEMENTER

*Arbejder med andre fabrikanters vibrerende tilbehør. De følgende kompatible mærker er varemærker tilhørende tredje parts, som kan være registreret af deres respektive ejere: Black & Decker

Illustreret eller beskrevet tilbehør er kun delvis indeholdt i leverancen. TEKNISK DATA Type KUW58.1 (W58 - betegnelse af maskiner, der repræsenterer sonicrafter) Nominel Spænding 220-240V~50Hz Power-indgang 480W Udsvingningshastighed 11000-20000/min Oscillationsvinkel 5° Isolationsklasse /II Maskinens vægt (uden strømkabel) 1.63kg STØJINFORMATION A-vægtet lydtryksniveau L

3 dB(A) A-vægtet lydeffektniveau L

3 dB(A) Bær høreværn VIBRATIONSINFORMATION Den totale værdi for vibration (triax vektor sum) målt ifølge EN 62841: Typisk vægtet vibration Værdi for vibration

h, P =5.23 m/s² Usikkerhed K = 1.5 m/s² Den angivne vibrationstotalværdi og den deklarerede støjemissionsværdi er målt i overensstemmelse med en standard testmetode og kan bruges til at sammenligne et værktøj med et andet. Den angivne vibrationenstotalværdi og den angivne støjemissionsværdi kan også anvendes i en foreløbig vurdering af eksponeringen. ADVARSEL: Vibrationer og støjemissioner under selve brugen af elværktøjet kan afvige fra den deklarerede værdi afhængigt af, hvordan værktøjet bruges, især hvad slags emne behandles afhængigt af følgende eksempler og andre variationer af, hvordan værktøjet bliver brugt: Hvordan værktøjet bruges og materialerne skæres eller bores. Værktøjets stand og vedligeholdelse. Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand. Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr. Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger. Værktøjet kan medføre et hånd/arm- vibrationssyndrom, hvis det ikke bruges på rigtig måde. ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, hherunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode. Hjælper med at minimere risikoen for vibrationer og støjeksponering. Brug ALTID skarpe mejsler, bor og blade. Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt (hvor det er nødvendigt). Hvis værktøjet skal bruges regelmæssigt, skal du investere i anti-vibrations- og støj tilbehør. Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over ere dage. TILBEHØR 35mm slutskåret kniv UI (KA0782) 1 35 mm til præcisionslipskåret kniv UI (KA0781)

BETJENINGSVEJLEDNING BEMÆRK: Før du bruger dette værktøj, læs instruktionsbogen omhyggeligt. Beregnet anvendelse El-værktøjet er beregnet til savning og gennemskæring af træmaterialer, kunststof, gips, ikke- jernholdige metal-ler og fastgørelseselementer (f.eks. søm, klemmer) samt til bearbejdning af bløde vægfliser og til tør slib-ning af små flader. Det er især egnet til kantnært og kantflugtende arbejde. Samling og betjening HANDLING BILLEDE Monteringstilbehør Se. A-C Montering af slibepapiret Se. D BETJENING AF TÆND/SLUK KONTAKT Se. E BRUG HJULET TIL VARIABEL HASTIGHEDSKONTROL Se. F Den variable hastighedskontrol bruges til indstilling af den optimale udsvingsfrekvens i henhold til det anvendte tilbehør og det pågældende værktøj. Svingningshastighed Anvendelse Høj svinghastighed: Sanding, sawing, rasping and polishing stone and metal. Lav sving hastighed: Skrabning, polering af lakeret overader. ANVENDELSE Advarsel: savtænderne er meget skarpe. De må ikke berøres, når de monteres og er i brug. Arbejdsstykket skal fastspændes ordentlig før der saves. Universal-Fit

tilbehør fås hos Kress. Tilbehør fungerer sammen med andre konkurrencedygtige værktøjer. Bil. Navn Anvendelse Savning Bimetallisk metal/ Træskåret klinge Træ, plastik, berglas, søm, ikke-jern metaller, tynd metalplade, hærdet fugemasse Standard Træ Endeklinge Træ, plastik, gipsplader Præcisionsskæreblad til træ Træ, blød plastik HSS Segmentsavklinge Tynd træ, plastik, berglas, ikke-jern metaller, tynd metalplade, hærdet fugemasse, vinduesglas Slibning Perforeret slibepude Træ, plastik, hærdet fugemasse Fingerpude til slibning Træ, plastik, hærdet fugemasse64

Bearbejd- ning med raspel Trekantet Carbide Rasp Træ, hærdet lim, , tynd, murværk Carbide Rasp (Finger Formet) Træ, hærdet lim, tynd, murværk Fjernelse tilbehør Carbide grit halvcirkulært savblad Grater, porøs beton, murværk Diamond-Coated Semicirkel savklinge Keramik og steniser. Skrabning Skraber Gammel maling, hærdet lim, linoleum, tæpper Fleksibel skraberblad Elastiske tætninger, maling, limrester, tæpper. Det anbefales, at alt udstyr købes i samme butik som maskinen. Se på emballagen til tilbehøret for at få yderligere oplysninger. Få hjælp og råd i butikken. Noter: Sørg for tilstrækkelig spånbortledning, når klingen dykkes ned og benyttes til at save med en let pendulbevægelse. savtænderne er meget skarpe. De må ikke berøres, når de monteres og er i brug. Sav/Slib med en konstant bevægelse og et let tryk. Et fast modtryk øger ikke slibeeffekten, slibepapiret slides kun hurtigere.

ARBEJDSTIPS TIL STIKSAVEN

Hvis maskinværktøjet bliver for varmt, især hvis det har været anvendt ved lav hastighed, skal du sætte motoren på højeste hastighed og lade den køre sådan ubelastet i to til tre minutter. Brug ikke værktøjet for længe ved lave hastigheder. Sørg altid for, at bladet er skarpt. Sørg altid for, at arbejdsemnet holdes fast eller spændes fast for at forhindre, at det bevæges. Enhver bevægelse af materialet kan påvirke skærekvaliteten og slibningen. Start værktøjet, inden du begynder at arbejde, og sluk det først, efter at du er færdig med arbejdet. Begynd ikke slibning uden påsat slibepapir. Sørg for, at slibepapiret ikke slides helt væk, da det vil beskadige fodpladen. Garantien dækker ikke slitage på fodpladen. Brug grovkornet slibepapir til slibning af grove overader, mediumkornet slibepapir til bløde overader og nkornet slibepapir til afsluttende slibning. Om nødvendig, så udfør en testkørsel på affaldsmateriale For stærkt trykt nedsætter arbejdseffektiviteten og overbelaster motoren. Hyppig udskiftning af tilbehøret opretholder optimal arbejdseffektivitet. VEDLIGEHOLDELSE Træk stikket ud af stikkontakten, inden der udføres nogen form justering, service eller vedligholdele. Denne bore-/skruemaskine kræver ikke særlig smøring eller vedligeholdelse. Bore-/skruemaskinen må kun serviceres og repareres i et professionelt værksted. Brug aldrig vand eller kemiske rengøringsmidler til rengøring. Må kun rengøres med en tør klud. Opbevares på et tørt sted. Hold motorens ventilationsåbninger rene. Knapperne o.l. skal være rene og frie for støv. Det er helt normalt, at der kan forekomme gnister i ventilationsåbningerne, og det beskadiger ikke bore-/skruemaskinen. Hvis elledningen beskadiges, skal den udskiftes af producenten, dennes servicerepræsentant eller anden kvaliceret fagmand for at undgå, at der opstår farlige situationer.65

MILJØBESKYTTELSE Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl. KONFORMITETSERKLÆRING Vi, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Erklærer herved, at produktet, Beskrivelse Oscillerende Værktøj Type KUW58.1 (W58 - betegnelse af maskiner, der repræsenterer sonicrafter) Funktion Slibning, savning, rivning, skrabning,polering Er i overensstemmelse med følgende direktiver, 2006/42/EC 2014/30/EU 2011/65/EU&(EU)2015/863 Standarder i overensstemmelse med EN 62841-1 EN 62841-2-4 EN 55014-1 EN 55014-2
