| Produkttyp | Oscillerande multifunktionsverktyg |
| Märke | Kress |
| Modell | KUW58.1 |
| Märkspänning | 220-240 V ~50 Hz |
| Effektförbrukning | 480 W |
| Oscillationsfrekvens | 11 000 - 20 000 /min |
| Oscillationsvinkel | 5° |
| Vikt (utan sladd) | 1,63 kg |
| Skyddsklass | II (dubbelisolering) |
| Ljudtrycksnivå | 80,5 dB(A) |
| Ljudeffektnivå | 91,5 dB(A) |
| Vibrationsvärde | 5,23 m/s² (K=1,5 m/s²) |
| Huvudfunktioner | Sågning, slipning, raspning, skrapning, polering |
| Tillbehörsfästsystem | HyperLock™-spak |
| Hastighetsregulator | Ja, elektronisk med konstant hastighet |
| Universellt tillbehörsgränssnitt | Kompatibel med tillbehör från andra märken |
| Medföljande tillbehör | Sågblad, slipdyna, slippapper (40/80/120), skrapblad |
| Underhåll | Rengör med torr trasa, ingen smörjning krävs |
| Säkerhet | Dubbelisolering, rekommenderad jordfelsbrytare, användning av skyddsutrustning |
| Reservdelar och reparerbarhet | Tillbehör finns, inga användarreparebara delar |
| Allmän information | Överensstämmer med direktiven 2006/42/EC, 2014/30/EU, 2011/65/EU; standarder EN 62841-1, EN 62841-2-4 |
Vanliga frågor - KUW58 KRESS
Användarfrågor om KUW58 KRESS
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Multiverktyg i PDF-format gratis! Hitta din manual KUW58 - KRESS och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. KUW58 av märket KRESS.

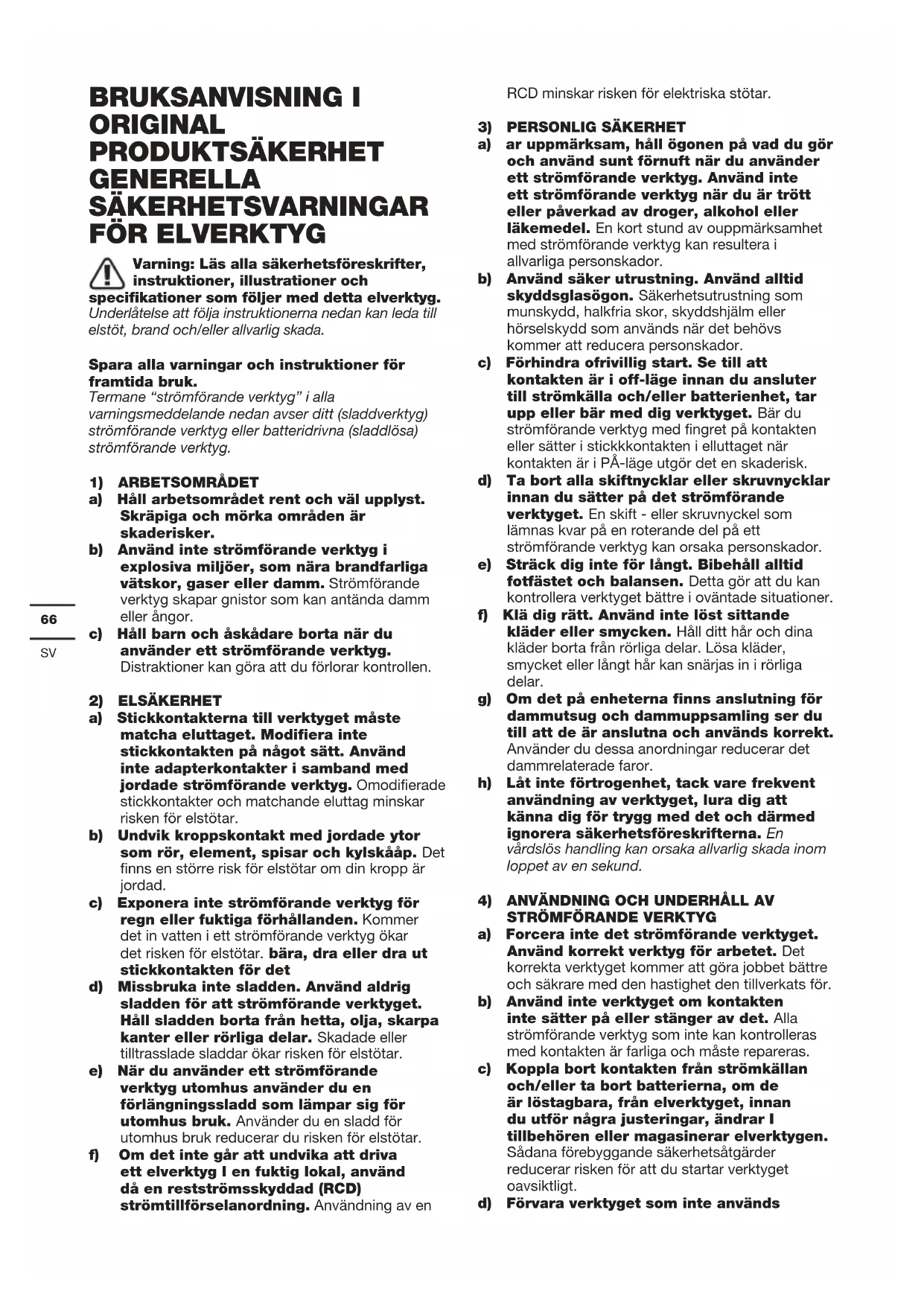

BRUKSANVISNING KUW58 KRESS
Varning: Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och specifikationer som följer med detta elverktyg. Underlåtelse att följa instruktionerna nedan kan leda till elstöt, brand och/eller allvarlig skada.
Spara alla varningar och instruktioner för framtida bruk.
Termane "strömförande verktyg" i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.
1) ARBETSOMRÅDET
a) Håll arbetsområdet rent och väl upplyst. Skräpiga och mörka områden är skaderisker.
b) Använd inte strömförande verktyg i explosiva miljöer, som nära brandfarliga vätskor, gaser eller damm. Strömförande verktyg skapar gnistor som kan antända damm eller ångor.
c) Håll barn och åskådare borta när du använder ett strömförande verktyg.
Distraktioner kan göra att du förlorar kontrollen.
2) ELSÄKERHET
a) Stickkontakterna till verktyget måste matcha eluttaget. Modifiera inte stickkontakten på något sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg. Omodifierade stickkontakter och matchande eluttag minskar risken för elstötar.
b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskååp. Det finns en större risk för elstötar om din kropp är jordad.
c) Exponera inte strömförande verktyg för regn eller fuktiga förhållanden. Kommer det in vatten i ett strömförande verktyg ökar det risken för elstötar. bära, dra eller dra ut stickkontakten för det
d) Missbruka inte sladden. Använd aldrig sladden för att strömförande verktyget. Håll sladden borta från hetta, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.
e) När du använder ett strömförande verktyg utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder du en sladd för utomhus bruk reducerar du risken för elstötar.
f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en
RCD minskar risken för elektriska stötar.
a) ar uppmärksam, håll ögonen på vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador.
b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador.
c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med fingret på kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÅ-läge utgör det en skaderisk.
d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter på det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar på en roterande del på ett strömförande verktyg kan orsaka personskador.
e) Sträck dig inte för långt. Bibehåll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer.
f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll ditt hår och dina kläder borta från rörliga delar. Lösa kläder, smycket eller långt hår kan snärjas in i rörliga delar.
g) Om det på enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror.
h) Låt inte förtrogenhet, tack vare frekvent användning av verktyget, lura dig att känna dig för trygg med det och därmed ignorera säkerhetsföreskrifterna. En vårdslös handling kan orsaka allvarlig skada inom loppet av en sekund.
4) ANVÄNDNING OCH UNDERHÅLL AV STRÖMFÖRANDE VERKTYG
a) Forcera inte det strömförande verktyget. Använd korrekt verktyg för arbetet. Det korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för.
b) Använd inte verktyget om kontakten inte sätter på eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och måste repareras.
c) Koppla bort kontakten från strömkällan och/eller ta bort batterierna, om de är löstagbara, från elverktyget, innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen. Sådana förebyggande säkerhetsåtgärder reducerar risken för att du startar verktyget oavsiktligt.
d) Förvara verktyget som inte används
utom räckhåll för barn och låt inte någon person använda verktyget som inte känner till verktyget eller dessa anvisningar.
Strömförande verktyg är farliga i händerna på outbildade användare.
e) Håll koll på elverktyget och tillbehören. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan påverka användningen av elverktyget. Om den skadats måste elverktyget repareras före användning. Många olyckor orsakas av felaktigt underhållna elverktyg.
f) Håll sågverktyget skarpa och rena. Korrekt underhållna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera.
g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och på det sätt som avsetts för varje typ av elverktyg. Ha också i åtanke arbetsförhållandena och arbetet som skall utföras. Använder du elverktyg för åtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda situationer.
h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger inte säker hantering och kontroll över verktyget i oväntade situationer.
5) UNDERHÅLL
a) Låt ditt elverktyg underhållas av en kvalificerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehålls.
SÄKERHETSINSTRUKTION FÖR SÄGNING
Håll verktyget med isolerade greppytor när du utför ett arbete där sågverktyget kan komma i kontakt med dolda sladdar eller sin egen
sladd. Kommer man i kontakt med en strömförande sladd kommer det att leda in ström i verktygets metalldelar och ge användaren en elchock.
SYMBOLER
| För att minska risken för skador måste användaren läsa bruksanvisningen | |
| Varning | |
| Använd hörselskydd | |
| Använd skyddsglasögon |
| Använd skyddsmask | |
| Skyddsklass | |
| Se till att inga kablar kan utsättas för skada innan du arbetar med verktyget. | |
| Undvik risken för skador från den vassa kanterna på tillbehören. | |
| Tillbehören kan bli mycket heta under arbetet med risk för brännskador | |
| Se till att kontakten är urtagen innan du byter tillbehör. | |
| Uttjänade elektriska maskiner får inte kasseras som hushållsavfall. Använd återvinningsfaciliteter om det finns tillgängligt. Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger. | |
| Hög oscillerande frekvens: | |
| Låg oscillerande frekvens: |
DELLISTA
| 1. | HYPERLOCKTM TILLBEHÖRSSPÄNNSPAK |
| 2. | PÅ/AV-KNAPP |
| 3. | VARIABEL HASTIGHETSKONTROLL |
| 4. | ELEKTRONIK FÖR KONSTANT HASTIGHET |
| 5. | VENTILATIONSÖPPNINGAR |
| 6. | UNIVERSELLT FÄSTGRÄNSSNITT FÖR TILLBEHÖR* |
| 7. | FLÄNS |
*Fungerar med andra tillbehör till oscillerande verktyg från andra tillverkare. Följande kompatibla märken är varumärken som ägs av tredje part, som kan registreras av sina respektive ägare: Black & Decker®, Bosch®, Chicago Electric®, Craftsman®, Dremel®, Fein®, Genesis®, Makita®, Mastercraft®, Milwaukee®, Performax®, Porter Cable®, Ridgid®, Ryobi®, Skil®, and Tool Shop..
Avbildat eller beskrivet tillbehör ingår delvis inte i leveransomfånget.
TEKNISK INFORMATION
Typ KUW58.1 (W58 - maskinbeteckning, anger Multifunktionsverktyg för höga hastigheter)
| Volttal | 220-240V~50Hz |
| Ströminmatning | 480W |
| Pendlingshastighet | 11000-20000/min |
| Svängningsvinkel | 5° |
| Skyddsklass | ☐/II |
| Verktygets vikt (utan kabel) | 1.63kg |
BULLERINFORMATION
| Uppmätt ljudtryck L | _pA =80.5 dB(A) |
| K_pA | 3 dB(A) |
| Uppmätt ljudstyrka L | _wA =91.5 dB(A) |
| K_wA | 3 dB(A) |
Använd hörselskydd.
VIBRATIONINFORMATION
Vibrationernas totalvärden (triax vektorsumma) är fastställda enligt EN 62841:
| Typisk uppmätt vibrering | Vibrationsemissionsvärde a_h,P = 5.23 m/s^2 |
| Osäkerhet K = 1.5 m/s^2 |
Det angivna totala vibrationsvärdet och det angivna bullervärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat.
Det angivna totala vibrationsvärdet och det angivna bullervärdet kan också användas i en preliminär exponeringsbedömning.
WARNING: Vibrationer och buller vid
användning av elverktyget kan skilja sig från
det angivna värdet beroende på vilket sätt verktyget används på, särskilt vilken typ av arbetsstycke som bearbetas beroende på följande exempel och andra varianter på hur verktyget används:
Hur verktyget används och materialet som skärs eller borras.
Verktyget är i bra skick och bra underhållet.
Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick.
Åtdragningsgraden av greppet på handtagen och om några antivibrations- och bullertillbehör används.
Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner.
Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt.
WARNING: För att vara korrekt bör en
beräkning av exponeringsnivån under verkliga
förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.
Hjälp för att minimera din exponering för vibrationer och buller.
Använd ALLTID skarpa mejslar, borrar och blad.
Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs).
Om verktyget ska användas regelbundet investera då i antivibrations- och bullertillbehör.
Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.
TILLBEHÖR
| 35 mm ändklipps UI (KA0782) 1 | |
| 35 mm UI för precisionsändskäming (KA0781) | 1 |
| 80 mm HSS halvcirkelsågblad (KA0760) 1 | |
| Slipblock (KA0920) 1 | |
| 40 # Slipark (perforerat) 2 | |
| 80 # Slipark (perforerat) 2 | |
| 120 # Slipark (perforerat) 2 | |
| Stelt skrapblad (KA0820) 1 | |
| 35 mm Universalskärblad (KA0780) 1 |
BRUKSANVISNING
OBS: Innan du använder verktyget, läs noga
igenom bruksanvisningen.
Ändamålsenlig användning
Elverktyget är avsett för sågning och kapning av trävirke, plast, gips, ickejärn-metaller och fästelement (som t.ex. spikar, klämmor) liksom även för bearbetning av mjuka väggplattor och torrslipning av små ytor. Verk-tyget är speciellt lämpligt för exakta arbeten och arbe-ten invid kanter.
Montering och hantering
| AKTIVITET BILD | |
| Monteringstillbehör Se. A-C | |
| Montering av slippapperet Se. D | |
| Hantera På/Av-Knappen | Se. E |
| Använda Nummerskivan Variabel Hastighet | Se. F |
Den variabla hastighetskontrollen kan användas för att ställa in optimal vibrerande frekvens enligt det tillbehör som används och respektive appliceringsverktyg.
| Oscillerande frekvens Användning | |
| Hög oscillerande frekvens: Sanding, sawing, rasping and polishing stone and metal. | |
| Låg oscillerande frekvens: Skrapning, polering av lacker. | |
ANVÄNDNING
Varning: sågklingan har skarpa tänder. Berör inte tänderna vid montering eller under användning.
Arbetsstycket måste klämmas fast ordentligt innan det skärs.
Universal-Fit™-tillbehör tillgängliga från Kress.
Tillbehör fungerar med andra konkurrenskraftiga verktyg.
| Bild Namn Användning | |||
| Sägning |  | Bimetallmetall/ Skärblad av träändar | Trä, plast, fiberglassas, spik, icke järnhaltiga metaller, tunn bleckplåt, härdade fyllningsmaterial |
| Normalt ändsågblad för trä Trä, | plast, gips | ||
| Blad för precisionssågning i trä | Trä, mjuk plast | ||
 | HSS - Segmentsågklinga | Tunt trä, plast, fiberglasslast, icke järnhaltiga metaller, tunn bleckplåt, härdade fyllningsmaterial, fönsterglas | |
| Slipning |  | Slipkudde perforerad | Trä, plast, härdade fyllningsmaterial |
 | Kudde för slipfinger | Trä, plast, härdade fyllningsmaterial | |
| Raspning |  | Triangulär Carbide Grit-rasp | Trä, härdade bindmedel, tunnplåt, murverk |
 | Karbidrasp (fingerformad) | Trä, härdade bindmedel, tunnplåt, murverk | |
| Borttagning av puts |  | Karbidkorn halvcirkelformat sågblad | Puts, porös betong, murverk |
| Diamanttäckt halvcirkelformat blad | Keramik- och stenplattor, backerboard | ||
| Skrapning |  | Skrapa | Gammal färg, härdade bindmedel, dikta, matta |
| Flexibelt skrapblad | Elastisk fyllningsmassa, färg, bindmedelsrester, matta | ||
Vi rekommenderar att du köper alla dina tillbehör från samma affär där du köpte verktyget. Se avsnittet med arbetstips i denna bruksanvisning eller tillbehörets förpackning för mer information. Affärspersonalen kan också hjälpa dig och ge dig råd.
Obs: Vid isågning och sågning med lätt pendlingsrörelse bör tillfredsställande avlägsnande av spän säkerställas.
Sågklingan håller längre vid jämnt slitage. Lossa sågklingan, vrid fram en aning och spänn äter fast den. Såga/slipa med en jämn rörelse och lätt tryck.
Kraftig tryckning ökar inte avverkningen, däremot slits slippapperet snabbare.
Om ditt maskinverktyg blir för hett, särkilt när det används med låg hastighet, ställ in maximal hastighet och kör det utan blad i 2-3 minuter för att kyla motorn. Undvik användning med låg hastighet under längre perioder. Håll alltid bladen vassa.
Se alltid till att arbetsstycket hålls eller kläms fast ordentligt så att det inte kan röra sig.
Alla rörelser hos materialet kan påverka kvaliteten hos sågningen eller finishen efter slipningen.
Starta verktyget innan arbetet börjar och stäng av det först efter att arbetet avslutats.
Försök inte börja slipningen utan att ha satt i slippappret.
Låt inte sandpapperet slitas ut, det kommer att skada slipkudden. Garantin täcker inte slitage på slipkudden. Använd grovt slippapper för slipning av grova ytor, mediumslippapper för släta ytor och fint slippapper för finputsning. Prova gärna först på kasserat material.
Överdriven kraft kommer att minska arbetseffekten och göra att motorn överbelastas. Byt tillbehören regelbundet för att bibehålla optimal arbetseffektivitet.
UNDERHÅLL
Ditt verktyg kräver inte extra smörjning eller underhåll.
Det finns inga delar som kan repareras i verktyget. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla knappar fria från damm. Ibland ser du kanske att det slår gnistor i ventileringsöppningarna. Det är normalt och kommer inte att skada verktyget.
Om strömkabeln är skadad och att undvika fara, måste den ersättas av tillverkaren, servis agenten eller liknande kvalifiserad person.
MILJÖSKYDD
Uttjänade elektriska maskiner får inte kasseras som hushållsavfall. Använd
återvinningsfaciliteter om det finns tillgängligt.
Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger.
DEKLARATION OM ÖVERENSSTÄMMELSE
Vi,
Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany
Deklarerar att denna produkt,
Beskrivning Oscillerande verktyg
Typ KUW58.1 (W58 - maskinbeteckning, anger Multifunktionsverktyg för höga hastigheter)
Funktion Slipning, sågning, raspning, skrapning, polering
Uppfyller följande direktiv,
2006/42/EC
2014/30/EU
2011/65/EU&(EU)2015/863
Standarder överensstämmer med
EN 62841-1
EN 62841-2-4
EN 55014-1
EN 55014-2
EN IEC 61000-3-2
EN 61000-3-3
Personen som godkänts att sammanställa den tekniska filen.
Namn Marcel Filz
Adress Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany
Allen Ding
Vice chefsingenjör, tester och certifiering
Positec Technology (China) Co., Ltd
