MANUALE UTENTE KUW58 KRESS

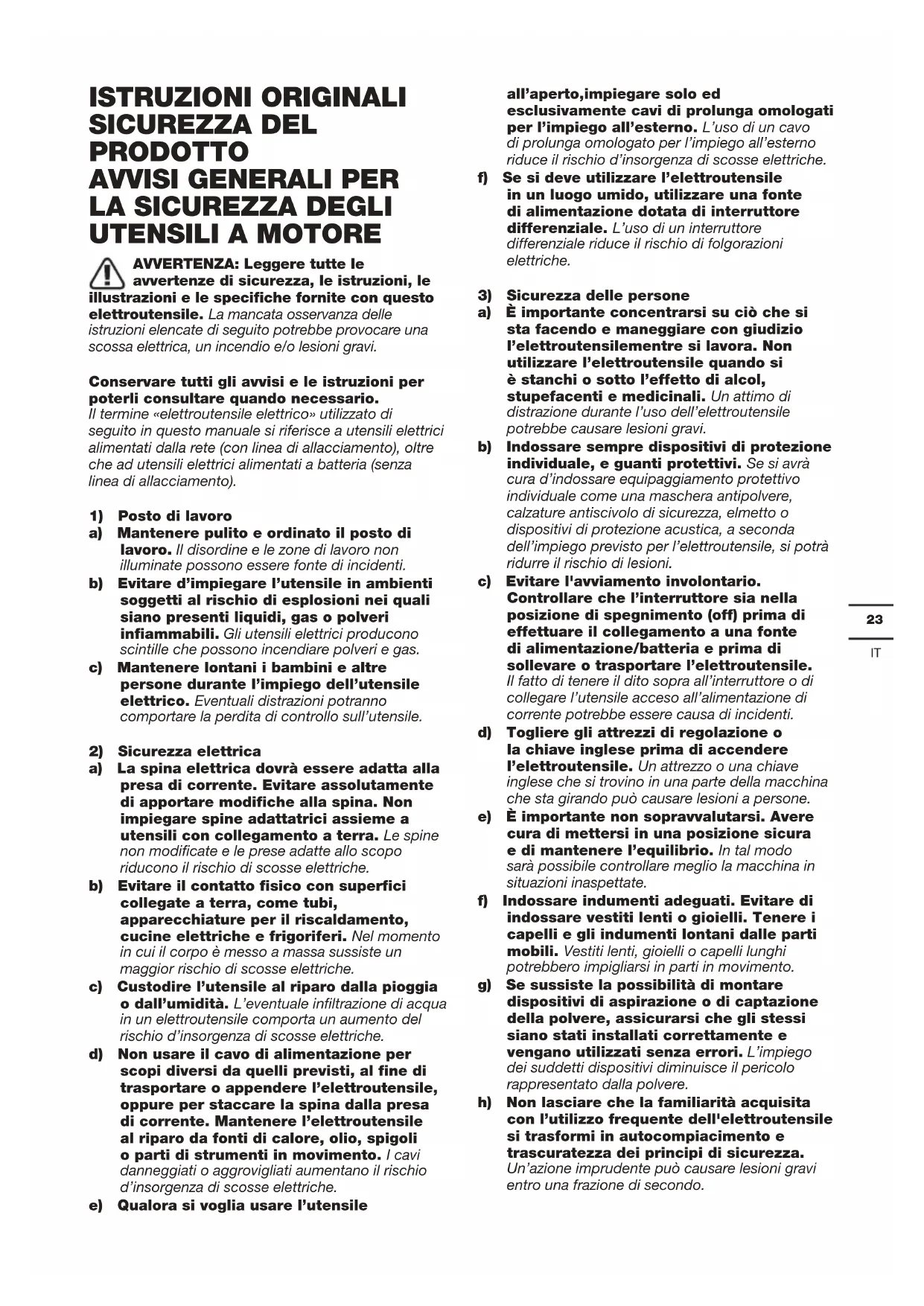

AVVERTENZA: Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con questo elettroutensile. La mancata osservanza delle istruzioni elencate di seguito potrebbe provocare una scossa elettrica, un incendio e/o lesioni gravi. Conservare tutti gli avvisi e le istruzioni per poterli consultare quando necessario. Il termine «elettroutensile elettrico» utilizzato di seguito in questo manuale si riferisce a utensili elettrici alimentati dalla rete (con linea di allacciamento), oltre che ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

a) Mantenere pulito e ordinato il posto di lavoro. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti. b) Evitare d’impiegare l’utensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono incendiare polveri e gas. c) Mantenere lontani i bambini e altre persone durante l’impiego dell’utensile elettrico. Eventuali distrazioni potranno comportare la perdita di controllo sull’utensile.

2) Sicurezza elettrica

a) La spina elettrica dovrà essere adatta alla presa di corrente. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme a utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, apparecchiature per il riscaldamento, cucine elettriche e frigoriferi. Nel momento in cui il corpo è messo a massa sussiste un maggior rischio di scosse elettriche. c) Custodire l’utensile al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un elettroutensile comporta un aumento del rischio d’insorgenza di scosse elettriche. d) Non usare il cavo di alimentazione per scopi diversi da quelli previsti, al fine di trasportare o appendere l’elettroutensile, oppure per staccare la spina dalla presa di corrente. Mantenere l’elettroutensile al riparo da fonti di calore, olio, spigoli o parti di strumenti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’utensile all’aperto,impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Se si deve utilizzare l’elettroutensile in un luogo umido, utilizzare una fonte di alimentazione dotata di interruttore differenziale. L’uso di un interruttore differenziale riduce il rischio di folgorazioni elettriche.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensilementre si lavora. Non utilizzare l’elettroutensile quando si è stanchi o sotto l’effetto di alcol, stupefacenti e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile potrebbe causare lesioni gravi. b) Indossare sempre dispositivi di protezione individuale, e guanti protettivi. Se si avrà cura d’indossare equipaggiamento protettivo individuale come una maschera antipolvere, calzature antiscivolo di sicurezza, elmetto o dispositivi di protezione acustica, a seconda dell’impiego previsto per l’elettroutensile, si potrà ridurre il rischio di lesioni. c) Evitare l'avviamento involontario. Controllare che l’interruttore sia nella posizione di spegnimento (off) prima di effettuare il collegamento a una fonte di alimentazione/batteria e prima di sollevare o trasportare l’elettroutensile. Il fatto di tenere il dito sopra all’interruttore o di collegare l’utensile acceso all’alimentazione di corrente potrebbe essere causa di incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’elettroutensile. Un attrezzo o una chiave inglese che si trovino in una parte della macchina che sta girando può causare lesioni a persone. e) È importante non sopravvalutarsi. Avere cura di mettersi in una posizione sicura e di mantenere l’equilibrio. In tal modo sarà possibile controllare meglio la macchina in situazioni inaspettate. f) Indossare indumenti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli e gli indumenti lontani dalle parti mobili. Vestiti lenti, gioielli o capelli lunghi potrebbero impigliarsi in parti in movimento. g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’impiego dei suddetti dispositivi diminuisce il pericolo rappresentato dalla polvere. h) Non lasciare che la familiarità acquisita con l’utilizzo frequente dell'elettroutensile si trasformi in autocompiacimento e trascuratezza dei principi di sicurezza. Un’azione imprudente può causare lesioni gravi entro una frazione di secondo.24

4) Maneggio e impiego accurato di

elettroutensili a) Non sovraccaricare l’elettroutensile. Impiegare l’elettroutensile adatto per eseguire il lavoro. Utilizzando l’elettroutensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata. b) Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non si può più accendere o spegnere è pericoloso e dovrà essere riparato. c) Staccare la spina dalla presa di corrente e/o rimuovere la batteria, se rimovibile, dall’elettroutensile prima di effettuare qualsiasi regolazione, sostituire gli accessori o riporre gli utensili elettrici. Tale precauzione eviterà che la macchina possa essere messa in funzione inavvertitamente. d) Custodire gli elettroutensili non utilizzati fuori della portata dei bambini. Non fare usare l’apparecchio a persone non abituate a farlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte. e) Eseguire la manutenzione di elettroutensile e accessori. Verificare che le parti mobili dell'elettroutensilefunzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione della macchina stessa. Far riparare le parti danneggiate prima di utilizzare l'elettroutensile. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata in modo poco accurato. f) Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno di frequente e sono più facili da condurre. g) Utilizzare elettroutensili, accessori, attrezzi, ecc. in conformità con le presenti istruzioni e secondo quanto previsto per questo tipo specifico di macchina. Osservare le condizioni di lavoro e il lavoro da eseguire durante l’impiego. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. h) Mantenere le impugnature e le superfici di presa asciutte, pulite e prive di olio e grasso. Le impugnature e le superfici di presa scivolose non permettono l’uso e il controllo sicuri dell’elettroutensile in situazioni impreviste.

a) Fare riparare l’apparecchio esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tal modo potrà essere salvaguardata la sicurezza dell’apparecchio. ISTRUZIONI DI

TAGLIO Qualora si eseguano attività che prevedano il contatto dell’attrezzo con fili elettrici nascosti o con lo stesso cavo di alimentazione, tenere l’utensile da taglio servendosi delle apposite impugnature isolate. In questo modo, si eviterà il contatto con i fili sotto tensione, impedendo il trasferimento della stessa alle parti metalliche dell’attrezzo ed il conseguente rischio di scossa elettrica per l’operatore. SIMBOLI Per ridurre il rischio di lesioni, l’utente deve leggere il manuale di istruzioni Attenzione Indossare protezione per le orecchie Indossare protezione per gli occhi Indossare una mascherina antipolvere Doppio isolamento Prima di utilizzare l’utensile, assicurarsi che i cavi di alimentazione non siano danneggiati. Evitare il pericolo di lesioni dalle es- tremità aflate degli accessori. Gli accessori possono scaldarsi molto durante il funzionamento, presentando pericolo di ustioni! Assicurarsi che l’utensile sia scollegato prima di cambiare accessori.25

I prodotti elettrici non possono essere gettati tra i riuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. Frequenza di oscillazione elevata: Frequenza di oscillazione bassa: ELENCO DEI COMPONENTI

• Accetta gli accessori di tutti i marchi più diffusi in commercio Le seguenti marche compatibili sono marchi di proprietà di terzi registrati dai rispettivi proprietari: Black & Decker

Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna. Not all the accessories illustrated or described are included in standard delivery. DATI TECNICI Codice KUW58.1 (W58 - designazione del macchinario rappresentativo del Attrezzo multi funzione ad alta frequenza) Tensione nominale 220-240V~50Hz Ingresso alimentazione 480W Velocità delle oscillazioni 11000-20000/min Angolo di oscillazione

Classe di protezione /II Peso( senza cavo di alimentazione) 1.63kg INFORMAZIONI SUL RUMORE Pressione sonora ponderata A L

3 dB(A) Indossare protezione per le orecchie. INFORMAZIONI SULLA VIBRAZIONE I valori totali di vibrazione (somma vettoriale triassiale) sono determinati secondo lo standard EN 62841: Vibrazione ponderata tipica Valore emissione vibrazioni

h, P =5.23 m/s² Incertezza K = 1.5 m/s² Il valore totale di emissione di vibrazioni dichiarato e il valore di emissioni sonore dichiarati sono stati misurati in base a un metodo di collaudo standard e possono essere utilizzati per il confronto di un utensile con un altro. Il valore totale di emissione di vibrazioni dichiarato e il valore di emissioni sonore dichiarato possono anche essere utilizzati in una valutazione preliminare dell’esposizione. AVVERTENZA: le emissioni di vibrazioni e sonore durante l’uso effettivo dell’elettroutensile possono differire dal valore dichiarato in base alle modalità con cui esso viene utilizzato. In particolare quale tipo di pezzo viene lavorato dipende dai seguenti fattori e da altre variazioni sulle modalità di utilizzo dell’elettroutensile: Come viene usato l’elettroutensile e quali sono i materiali tagliati o forati. Le condizioni e la buona manutenzione dell’elettroutensile. L’uso dell’accessorio corretto per il taglio e la sua aflatura, nonché le sue buone condizioni. La tenuta della presa sulle impugnature e se vengono utilizzati eventuali accessori antivibrazioni e anturumore. L’adeguatezza dell’utilizzo dell’elettroutensile rispetto a quanto previsto. Questo elettroutensile potrebbe causare l’insorgenza della sindrome della vibrazione26

dell’avambraccio se il suo utilizzo non viene gestito correttamente. AVVERTENZA: per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre signicativamente il livello di esposizione sul periodo di lavoro totale. Aiuto a minimizzare il rischio di esposizione alle vibrazioni e al rumore. Usare sempre scalpelli, trapani e lame aflati. Conservare questo elettroutensile sempre in conformità a queste istruzioni e mantenerlo ben lubricato (dove appropriato). Se l’utensile deve essere utilizzato regolarmente, investire in accessori antivibrazioni e antirumore. Pianicare il lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell’arco di più giorni. ACCESSORI 35 mm Interfaccia UI lama per ne tagliata (KA0782) 1 35 mm Interfaccia UI lama per ne tagliata di precisione (KA0781) 1 80 mm HSS Lama per sega a semicerchio (KA0760) 1 Carta abrasiva (KA0920) 1 Foglio abrasivo 40 # (perforato) 2 Foglio abrasivo 80 # (perforato) 2 Foglio abrasivo 120 # (perforato) 2 Lama raschiante rigida (KA0820) 1 35 mm Lama per ne tagliata universale (KA0780) 1

ISTRUZIONI SUL FUNZIONAMENTO

NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l’attrezzo. Uso conforme alle norme L’elettroutensile è idoneo per il taglio e la troncatura di legname, plastica, gesso, metalli non ferrosi ed ele-menti di ssaggio (p.es. chiodi, grappe) e per la lavora-zione di piastrelle da parete morbide e per la levigatura a secco di superci piccole. Lo stesso è adatto in modo particolare per lavori vicino ai bordi e a livello. Montaggio e funzionamento AZIONE FIGURA Montaggio degli accessori Vedere Figura. A-C Montaggio della lastra di levigazione Vedere Figura. D Funzionamento dell'interruttore di accensione/spegnimento Vedere Figura. E Utilizzo della manopola di velocità variabile Vedere Figura. F La manopola di velocità variabile serve per impostare la frequenza di oscillazione ottimale in base agli accessori utilizzati e alla rispettiva applicazione. Frequenza di oscillazione Applicazioni Frequenza di oscillazione elevata: Sabbiatura, segatura, raschiatura e lucidatura di pietra e metallo. Frequenza di oscillazione bassa: Raschiatura, lucidatura di vernici.27

APPLICAZIONI Attenzione: Il denti della sega sono molto affilati. Non toccarli durante il montaggio e l’uso dell’attrezzo. Il pezzo di lavoro deve essere serrate saldamente prima che venga tagliato. Universal-Fit

Accessori disponibili da Kress. Gli accessori funzionano con altri strumenti della concorrenza. Immagine Nome Applicazioni Segare Lama per ne tagliata in Bi- metallo metallo / legno Legno, plastica, bra di vetro, chiodi,metalli non ferrosi, metalli a foglia sottile, stucchi induriti Lama nale di taglio standard in legno Legno, plastica, cartongesso Lama per il taglio di precisione del legno Legno, plastiche morbide HSS Lama a settori riportati Legno, plastica, bra di vetro, metalli non ferrosi, metalli a foglia, sottile, stucchi induriti Smerigliare Cuscinetto da smerigliatura (perforato) Legno, plastica, stucchi induriti Tampone a punta per levigatura Legno, plastica, stucchi induriti Raspare Raspa con punta di carburo triangolare Legno, adesivi induriti, ceramica, muratura Raspa con punta di carburo (da dito) Legno, adesivi induriti, ceramica, muratura Rimozione malta Lama con grani di carburo Malta, calcestruzzo poroso, muratura Lama con grani di diamante Ceramica e piastrelle in pietra, tavole di sottostrato Raschiare Lama con grani di diamante Ceramica e piastrelle in pietra, tavole di sottostrato Raschietto rigido Vernice vecchia, adesivi induriti e sigillanti, sottostrati, tappeti - moquette Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l’attrezzo. Fare riferimento alla confezione dell’accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi. NOTA: Sia iniziando il taglio sul materiale che durante l’operazione di taglio, per poter assicurare una sufciente asportazione di trucioli, avere cura di operare esercitando un leggero moto pendolare. La lama per sega dura più a lungo quando è soggetta ad usura uniforme. A tal ne, allentare la lama, ruotarla leggermente e ssarla di nuovo bene. Tagliare/levigare con un movimento costante ed una leggera pressione. Esercitando una pressione maggiore non si aumenta l’asportazione del materiale in lavorazione ma si accelera soltanto l’usura del foglio abrasivo.28

STRUMENTO Se lo strumento diventa troppo caldo, specialmente se utilizzato a basse velocità, impostare la velocità al massimo e usarlo senza carico per 2-3 minuti, per far freddare il motore. Evitare l’uso prolungato a velocità molto basse. Mantenere sempre la lama aflata. Accertarsi sempre che il pezzo da lavorare sia ssato saldamente o serrato con morse onde prevenirne il movimento. Qualsiasi movimento del materiale può inuenzare la qualità del taglio o della nitura sabbiata. Avviare lo strumento prima di iniziare a lavorare e spegnerlo dopo aver terminato. Non iniziare la levigatura senza aver prima inserito la carta abrasiva. Non aspettare che la carta abrasive si usuri, in questo modo si danneggia il tappetino di sabbiatura. La garanzia non copre l’usura del tappetino di sabbiatura. Utilizzare carta a grana grossa per lavori di sgrossatura e a grana ne per lavori di nitura. Se necessario, eseguire una prova di levigatura su materiale di scarto. Una forza eccessiva ridurrà l’efcienza lavorativa e sovraccaricherà il motore. Sostituendo l’accessorio regolarmente si manterrà un’efcienza lavorativa ottimale. MANUTENZIONE Rimuovere la spina dalla presa di corrente prima di eseguire qualsiasi regolazione, riparazione o manutenzione. L’attrezzo non richiede di lubricazione o manutenzione aggiuntiva. All’interno dell’attrezzo non ci sono parti riparabili da parte dell’utente. Non usare mai acqua o detergenti chimici per pulire l’attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i comandi operativi. La formazione di scintille all’interno delle aperture di ventilazione, è un fenomeno normale che non crea danni all’attrezzo. Se il cavo d’alimentazione è danneggiato, deve essere sostituito dal produttore, il suo distributore o persona egualmente qualicata per evitare pericoli. TUTELA AMBIENTALE I prodotti elettrici non possono essere gettati tra i riuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. DICHIARAZIONE DI CONFORMITÀ NOI, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Dichiariamo che l’apparecchio, Description Attrezzo ad oscillazione Codice KUW58.1 (W58 - designazione del macchinario rappresentativo del Attrezzo multi funzione ad alta frequenza) Funzioni smerigliare, segare, raspare, raschiettatura, lucidare È conforme alle seguenti direttive, 2006/42/EC 2014/30/EU 2011/65/EU&(EU)2015/863 conforme a, EN 62841-1 EN 62841-2-4 EN 55014-1 EN 55014-2

EN 61000-3-3 Il responsabile autorizzato alla compilazione della docu- mentazione tecnica, Nome Marcel Filz Indirizzo Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2022/06/22 Allen Ding Vice capo ingegnere, testing e certicazione Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China29
