Produkttyp	Högtryckstvätt
Märke	Kärcher
Modell	KHP 4
Mått (L × B × H)	333 × 405 × 870 mm
Vikt i driftklart skick	9,1 kg
Märkspänning	220-240 V ~ 50-60 Hz
Anslutningseffekt	1,7 kW
Arbetstryck	10 MPa
Maximalt tillåtet tryck	13 MPa
Nominellt vattenflöde	5,5 l/min
Maximalt vattenflöde	7,0 l/min
Rengöringsmedelsflöde	0,3 l/min
Max. inloppstemperatur	40 °C
Max. inloppstryck	1,2 MPa
Skyddsklass	II
Kapslingsklass	IP X5
Ljudtrycksnivå (LpA)	73 dB(A)
Ljudeffektnivå (LWA)	89 dB(A)
Hand-armvibration	<2,5 m/s²
Högtrycksslangens längd	Ca 8 m (på slangvinda)
Medföljande lansar	Rotabuse + Vario Power (justerbar)
Rengöringsmedelsbehållare	Ja, inbyggd
Säkerhetsanordningar	Huvudströmbrytare, handtagsspärr, avlastningsventil med tryckvakt
Garanti	Enligt landets villkor (se bruksanvisning)

Vanliga frågor - KHP 4 Kärcher

Hur tar jag Kärcher KHP 4 i drift?

Ställ apparaten på en plan yta, anslut vatteninloppsslangen till anslutningen och öppna kranen. Anslut nätkontakten, sätt strömbrytaren på I/ON, lås upp pistolhandtaget och tryck på avtryckaren. Apparaten startar.

Hur använder jag rengöringsmedel med KHP 4?

Fyll rengöringsmedelsbehållaren (följ doseringen). Använd Vario Power-lansen och vrid den till läge Mix. Spruta på den torra ytan, låt verka, skölj sedan med högtrycksstråle.

Vad gör jag om apparaten inte bygger upp tryck?

Kontrollera lansinställningen, vattenflödet (kran öppen), rengör vatteninloppssilen och lufta apparaten genom att köra den utan lans i 1–2 minuter.

Hur förvarar jag apparaten efter användning?

Stäng av strömbrytaren, dra ut kontakten, stäng kranen. Tryck på avtryckaren för att släppa ut trycket, lås handtaget, koppla loss slangen och rulla upp den på slangvindan. Töm rengöringsmedelsbehållaren och förvara frostfritt.

Kan KHP 4 användas med varmvatten?

Ja, maximal inloppstemperatur är 40 °C. Överskrid inte denna temperatur.

Hur skyddar jag apparaten mot frost?

Töm apparaten och tillbehören helt. Koppla bort vatteninloppet, ta bort lansen, starta apparaten och tryck på avtryckaren tills inget vatten kommer ut. Förvara i frostfritt utrymme.

Var hittar jag tillbehör och reservdelar?

Använd endast originaltillbehör från Kärcher. Du hittar referenser på www.kaercher.com eller hos auktoriserad service.

Hur rengör jag vattenfiltret?

Koppla bort apparaten. Ta bort vatteninloppsanslutningen, ta bort silen med en plattång, rengör den under rinnande vatten och sätt tillbaka den.

Vad gör jag vid stora tryckfluktuationer?

Rengör högtrycksmunstycket med en nål för att ta bort smuts, skölj sedan. Kontrollera även vattenflödet. Om problemet kvarstår, kontakta service.

Har KHP 4 garanti?

Ja, garantin täcker material- och tillverkningsfel enligt gällande villkor i ditt land. Spara ditt köpkvitto och kontakta din återförsäljare eller Kärchers service.

BRUKSANVISNING KHP 4 Kärcher

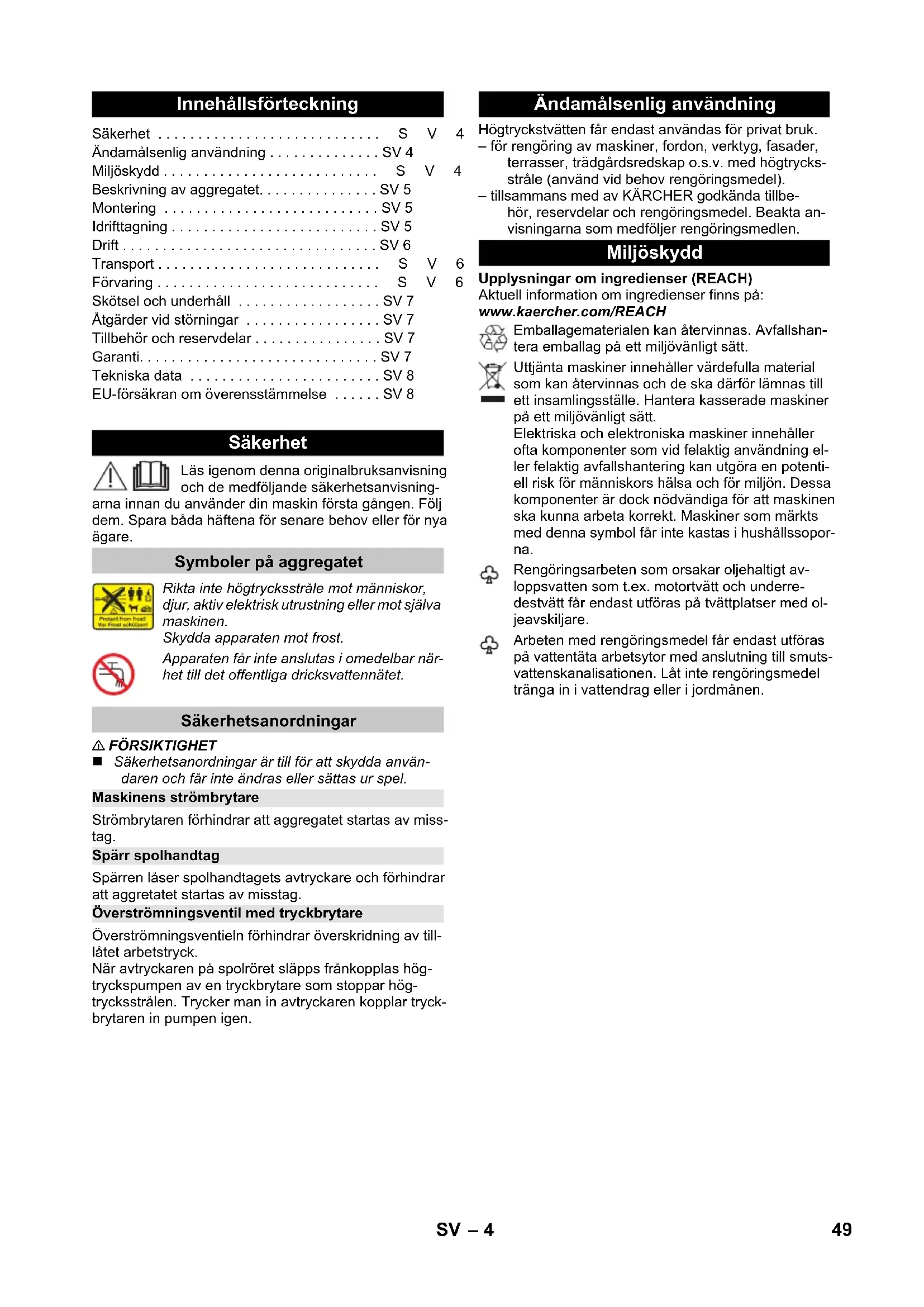

Innehållsförteckning

Säkerhet S V

Ändamålsenlig användning . . . . . . . . . . . . . . . . . SV 4

Miljöskydd S V

Beskrivning av aggregatet. . . . . . . . . . . . . . . . SV 5

Montering SV 5

Idrifttagning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 5

Drift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 6

Transport S V

Förvaring S V

Skötsel och underhåll . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 7

Åtgärder vid störningar . . . . . . . . . . . . . . . . . . . . . . . SV 7

Tillbehör och reservdelar . . . . . . . . . . . . . . . . . . . . . . SV 7

Garanti. SV 7

Tekniska data ...... SV 8

EU-försäkran om överensstämmelse ..... SV 8

Säkerhet

Läs igenom denna originalbruksanvisning och de medföljande säkerhetsanvisning-

arna innan du använder din maskin första gången. Följ dem. Spara båda häftena för senare behov eller för nya ägare.

Symboler på aggregatet

Rikta inte högtrycksstråle mot människor, djur, aktiv elektrisk utrustning eller mot själva maskinen.

Skydda apparaten mot frost.

Apparaten får inte anslutas i omedelbar närhet till det offentliga dricksvattennätet.

Säkerhetsanordningar

⚠ FÖRSIKTIGHET

Säkerhetsanordningar är till för att skydda användaren och får inte ändras eller sättas ur spel.

Maskinens strömbrytare

Strömbrytaren förhindrar att aggregatet startas av miss- tag.

Spärr spolhandtag

Spärren låser spolhandtagets avtryckare och förhindrar att aggretatet startas av misstag.

Överströmningsventil med tryckbrytare

Överströmningsventieln förhindrar överskridning av till- låtet arbetstryck.

När avtryckaren på spolröret släpps frånkopplas högtryckspumpen av en tryckbrytare som stoppar högtrycksstrålen. Trycker man in avtryckaren kopplar tryckbrytaren in pumpen igen.

Ändamålsenlig användning

Högtryckstvätten får endast användas för privat bruk.

– för rengöring av maskiner, fordon, verktyg, fasader, terrasser, trädgårdsredskap o.s.v. med högtrycksstråle (använd vid behov rengöringsmedel).

– tillsammans med av KÄRCHER godkända tillbehör, reservdelar och rengöringsmedel. Beakta anvisningarna som medföljer rengöringsmedlen.

Miljöskydd

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på: www.kaercher.com/REACH

Emballagematerialen kan återvinnas. Avfallshantera emballag på ett miljövänligt sätt.

Uttjänta maskiner innehåller värdefulla material som kan återvinnas och de ska därför lämnas till ett insamlingsställe. Hantera kasserade maskiner på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller ofta komponenter som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Rengöringsarbeten som orsakar oljehaltigt avloppsvatten som t.ex. motortvätt och underredestvätt får endast utföras på tvättplatser med oljeavskiljare.

Arbeten med rengöringsmedel får endast utföras på vattentäta arbetsytor med anslutning till smutsvattenskanalisationen. Låt inte rengöringsmedel tränga in i vattendrag eller i jordmånen.

Beskrivning av aggregatet

Maskinens leveransomfattning (beroende på modell) anges på förpackningen. Den här bruksanvisningen beskriver alla alternativ.

Bilder, se sida 2

1 Kopplingsdel för vattenanslutning

2 Vattenanslutning med inbyggt filter

3 Strömbrytare "0/OFF / I/ON"

4 Högtrycksslang

5 Vinda för högtrycksslang

6 Förvaring för spolhandtaget

7 Transporthandtag

8 Handvev för vinda

9 Nät för tillbehörsfack

15 Knapp för att lossa högtrycksslangen från spolhandtaget

16 Spolrör med rotojet Vid hårt fastsittande smuts

17 Spolrör med tryckreglering (Vario Power) För de vanligaste rengöringsuppgifterna Arbetstrycket kan ökas steglöst från "SOFT" till "HARD". För att justera arbetstrycket släpper du handsprutans spak och vrider strålröret till önskat läge. Lämpad för arbeten med rengöringsmedel.

Behövs dessutom

Vävförstärkt vattenslang med vanlig koppling.

– Diameter minst 1/2 tum (13 mm)

– Längd minst 7,5 m

Montering

Montera de bifogade lösa delarna på aggregatet innan det tas i drift.

Bilder, se sida 3

Bild A

→ Tryck fast hjul i hållarna.

→ Säkra hjul med medföljande plugg. Tänk på pluggarnas riktning.

Bild B

→ Skjut på transporthandtaget och skruva fast detta.

Bild C

→ Tryck in anslutningsnippeln från den korta högtrycksslangen i mässingfästet, säkra med klämman. Hänvisning: Se till att anslutningsnippeln är rätt placerad. Kontrollera att förbindelsen sitter säkert genom att dra i högtrycksslangen.

Bild D

→ Sätt fäste för handspruta på plats.

Bild E

→ Skruva fast den medföljande kopplingen på aggregatets vattenanslutning.

Bild F

→ Tryck in högtrycksslangens nippel i spolhandtaget tills den hakar fast med ett hörbart „klick“. Hänvisning: Se till att anslutningsnippeln är rätt placerad.

→ Kontrollera att förbindelsen sitter säkert genom att dra i högtrycksslangen.

Idrifttagning

→ Ställ maskinen på ett jämnt underlag.

→ Anslut nätkontakt till vägguttag.

Vattenförsörjning

Anslutningsvärde, se typskylt/Tekniska Data. Beakta vattenleverantörens föreskrifter.

OBSERVERA

Föroreningar i vattnet kan skada högtryckspumpen eller tillbehören. Som skydd rekommenderas att man använder KÄRCHER vattenfilter (specialtillbehör, artikelnummer 4.730-059).

Bild G

→ Trä på slangen för vattentillförsel på kopplingen på vattenanslutningen.

→ Anslut vattenslangen till vattenförsörjningen.

→ Öppna vattenkranen helt.

Drift

OBSERVERA

Torrkörning under mer än 2 minuter leder till skador på högtryckspumpen. Om maskinen inte bygger upp tryck inom 2 minuter, stäng av maskinen och följ hänvisningarna i kapitlet "Åtgärder vid störning"

Drift med högtryck

⚠ FÖRSIKTIGHET

Håll aldrig strålen närmare än 30 cm vid rengöring av lackerade ytor för att undvika skador.

OBSERVERA

Rengör inte bildäck, lack eller känsliga ytor som trä med rotorjet, risk för skador.

→ Rulla av hela högtrycksslangen från slangvindan. Håll emot på transporthandtaget.

Bild H

→ Sätt i spolröret i spolhandtaget och fixera det genom att vrida det 90°.
→ Starta aggregatet "I/ON".
→ Lossa spärren på spolhandtaget.
→ Aktivera avtryckaren, aggregatet startar.

Hänvisning: Släpps avtryckaren stängs aggregatet av igen. Högtryck blir stående i systemet.

Drift med rengöringsmedel

Hänvisning: Rengöringsmedel kan endast användas i lågtryck.

⚠️ FARA

Vid användning av rengöringsmedel måste man beakta säkerhetsdatabladet från rengöringsmedelstillverkaren, särskilt anvisningarna om personlig skyddsutrustning.

Bild I

→ Häll rengöringsmedslelösning i tanken för rengöringsmedel (observera doseringsanvisningar på doseringsmedlets förpackning).
→ Förslut tanken för rengöringsmedel med lock.
→ Använd spolröret med tryckregulator (Vario Power).
→ Vrid spolrör till position "Mix". Anmärkning: Därigenom tillsätts rengöringsmedelslösningen till vattenstrålen vid körning.

Rekommenderade rengöringsmetoder

→ Spruta sparsamt med rengöringsmedel på den torra ytan och låt det verka (låt det inte torka).
→ Spola bort upplöst smuts med högtrycksstråle.

Avbryta driften

→ Släpp avtryckaren på spolhandtaget.
→ Spärra avtryckaren på spolhandtaget.
→ Placera spolhandtaget i dess fäste.
→ Vid längre pauser i arbetet (över fem minuter) bör aggregatet dessutom slås av "0/OFF".

Avsluta driften

⚠ FÖRSIKTIGHET

Lossa högtrycksslangen från handsprutpistolen eller från aggregatet endast när det inte finns något tryck i systemet.

→ Efter arbeten med rengöringsmedel Låt maskinen gå ca 1 minut för att spola rent.
→ Släpp avtryckaren på spolhandtaget.
→ Stäng av strömbrytaren "0/OFF"
→ Dra ut nätkontakten ur vägguttaget.
→ Stäng av vattenkranen.
→ Tryck avtryckaren på spolhandtaget på handsprutan för att reducera trycket i systemet.
→ Spärra avtryckaren på spolhandtaget.
→ Koppla bort aggregatet från vattenförsörjningen.

Transport

⚠ FÖRSIKTIGHET

Risk för person och egendomsskada! Tänk på maskinens vikt vid transporten.

Transport för hand

→ Dra maskinen med hjälp av transporthandtaget.

Transport i fordon

→ Töm tanken med rengöringsmedel.
→ Säkra maskinen så att den inte kan glida eller tippa.

Förvaring

⚠ FÖRSIKTIGHET

Risk för person och egendomsskada! Tänk på fordonets vikt vid lagringen.

Förvara aggregatet

Beakta innan lägre lagring, t.ex. över vintern, även de extra anvisningarna i kapitlet om skötsel.

→ Ställ maskinen på ett jämnt underlag.
→ Tryck på frånskiljningsknappen på handsprutpistolen och ta loss högtrycksslangen från handsprutpistolen.
→ Vrid handveven moturs och rulla upp högtrycks- slangen komplett på slangvindan.
→ Placera spolhandtaget i dess fäste.
→ Förvara nätkabel och övrigt tillbehör på apparaten.

Frostskydd

OBSERVERA

Maskiner och inte komplett tömda maskiner och tillbehör kan förstöras av frostskador. Skydda maskinen och tillbehören mot frost.

För att undvika skador:

→ Koppla bort aggregatet från vattenförsörjningen.
→ Lossa spolröret från spolhandtaget.
→ Slå på aggregatet med (1/ON) håll in avtryckaren på spolhandtaget tills det inte längre kommer ut något vatten (ca 1 min).
→ Stäng av aggregatet.
→ Förvara aggregatet med alla tillbehör i frostsäkert utrymme.

Skötsel och underhåll

⚠️ FARA

Risk för elektrisk stöt.

■ Stäng av aggregatet och dra ut nätkontakten innan arbete utförs på aggregatet.

Rengör sil i vattenanslutningen

Rengör silen i vattenanslutningen regebundet.

→ Ta bort kopplingen på vattenanslutningen.

Bild J

OBSERVERA

Silen får inte ta skada.

→ Dra ut silen med en plattång.
→ Rengör silen under rinnande vatten.
→ Sätt in silen i vattenanslutningen igen.

Rengör rengöringsmedelsfiltret

Före längre förvaring, t.ex. på vintern:

→ Lossa filtret från sugslangen för rengöringsmdel och rengör det under rinnande vatten.

Åtgärder vid störningar

Med hjälp av följande översikt kan du själv åtgärda ett flertal störningar.

Kontakta auktoriserad serviceverkstad om du är osäker.

⚠️ FARA

Risk för elektrisk stöt.

→ Stäng av aggregatet och dra ut nätkontakten innan arbete utförs på aggregatet.

Apparaten arbetar inte

→ Aktivera avtryckaren i spolhandtaget, aggregatet startar.
→ Kontrollera om den angivna spänningen på typskylten överensstämmer med strömkällans spänning.
→ Kontrollera om nätkabeln är skadad.

Aggregatet ger inget tryck

→ Kontrollera inställningen på strålrör.
→ Kontrollera att vattenförsörjningen levererar tillräcklig mängd vatten.
→ Lossa filtret i vattenanslutningen med ett plattång och rengör den under rinnande vatten.
→ Lufta aggregatet före användning. Slå på aggregatet och låt det vara på (max 2 minu- ter) utan anslutet spolrör tills vatten utan luftbubblor kommer ut ur spolhandtaget. Stäng av aggregatet och anslut spolröret igen.

Kraftiga tryckvariationer

→ Rengör högtrycksmunstycke: Ta bort smuts från munstyckshålet med en nål och spola ut det framifrån med vatten.
→ Kontrollera vattenflödesmängden.

Aggregatet ej tätt

→ En lätt otäthet på aggregatet är normal. Kontakta auktoriserad serviceverksstad om det finns stora otätheter.

Rengöringsmedel sugs inte in

→ Använd spolröret med tryckregulator (Vario Power).
Vrid spolrör till position "Mix".
→ Rengör filtret på sugslangen för rengöringsmedel.

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade service-verkstad.

Adressen hittar du på:

Elanslutning
Spänning 220-240	V1~50-60 Hz
Anslutningseffekt 1,7 kW
Skyddsgrad IP X5
Skyddsklass II	回
Nätsäkring (trög) 10 A
Vattenanslutning
Inmatningsstryck (max.) 1,2 MPa
Inmatningstemperatur (max.) 40 °C
Inmatningsmängd (min.) 8 l/min
Prestanda
Arbetstryck 10 MPa
Max. tillåtet tryck 13 MPa
Matningsmängd, vatten 5,5 l/min
Maximal matningsmängd 7,0 l/min
Matningsmängd, rengöringsmedel 0,3 l/min
Spolhandtagets rekylkraft 13 N
Mätt och vikter
Längd 333 mm
Bredd	405 mm
Höjd	870 mm
Vikt, driftklar med tillbehör	9,1 kg
Fastställda värden enligt SS-EN 60335-2-79
Hand-Arm Vibrationsvärde	<2,5 m/s2
Osäkerhet K	0,7 m/s2
Ljudtrycksnivå LpA	73 dB(A)
Osäkerhet KpA	3 dB(A)
Ljudteffektsnivå LWA + Osäkerhet KWA	89 dB(A)

Tekniska ändringar förbehålls.

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående betecknade maskin i ändamål och konstruktion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Högtryckstvätt

Typ: KHP 4

Tillämpad metod för överensstämmelsevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Upmätt: 87 Garanterad: 89

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2018/08/01

Sisällysluettelo
