BRUKSANVISNING BT-GW 190 D Set EINHELL

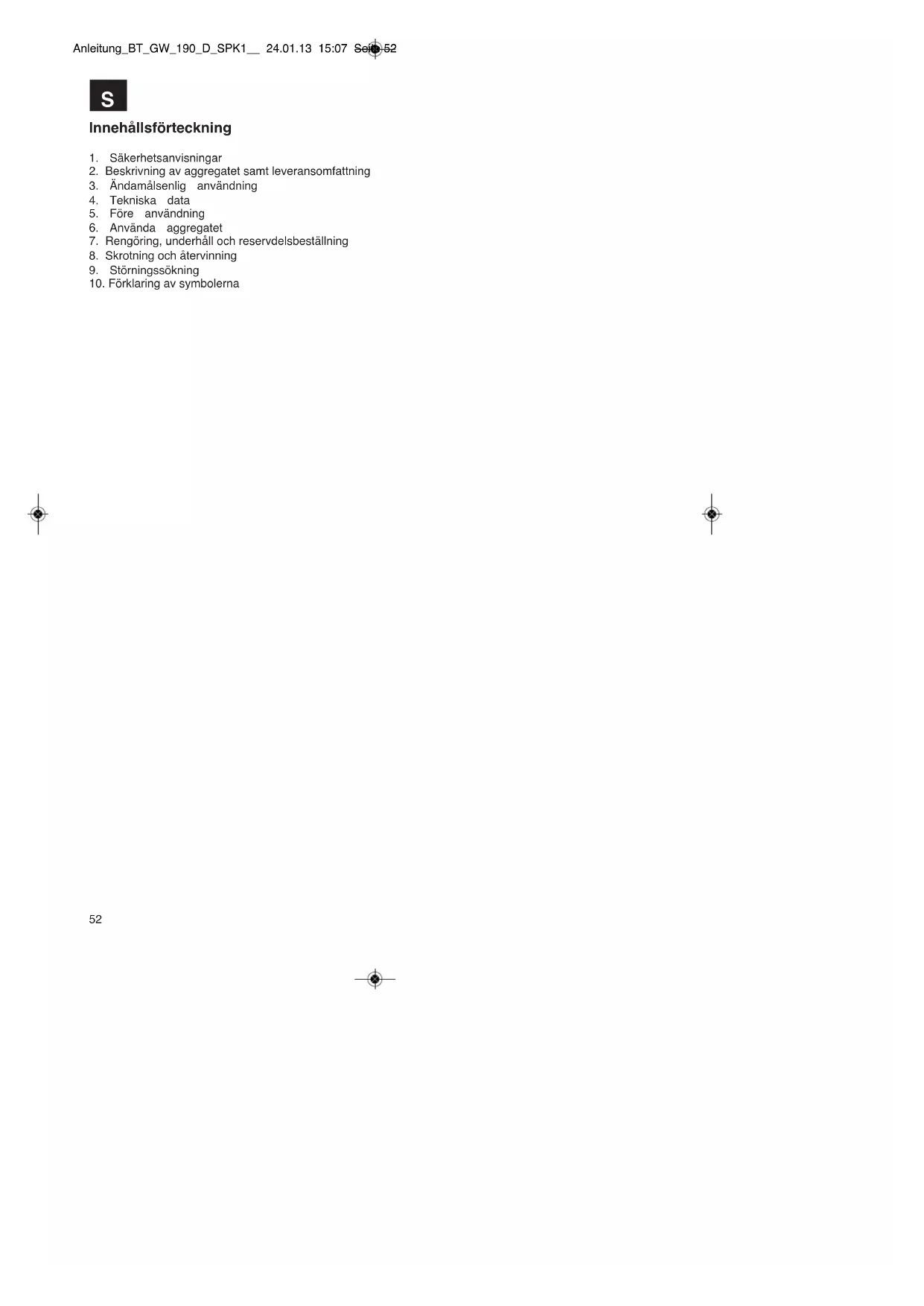

Innehållsförteckning

1. Säkerhetsanvisningar

2. Beskrivning av aggregatet samt leveransomfattning

3. Ändamålsenlig användning

6. Använda aggregatet

7. Rengöring, underhåll och reservdelsbeställning

8. Skrotning och återvinning

10. Förklaring av symbolerna

Obs! Innan produkten kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning. Förvara den på ett säkert ställe så att du alltid kan hitta önskad information. Om produkten ska överlåtas till andra personer måste även denna bruksanvisning medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar finns i det bifogade häftet.

2. Beskrivning av aggregatet samt

leveransomfattning (bild 1-8)

3. Kontrollampa för termovakt

5. Förvaringsplats för gasflaskor

7. Reglage för svetsström

16. Anslutning för gastillförsel

20. Manometer (gasmängd)

23. Anslutning för skyddsgasslang

25. Avtryckare på brännare

27. Handtag för skyddskåpa

29. Reglage för frammatningshastighet för svetstråd

a. 16 st skruvar för hjul b. 16 st låsringar för hjul c. 16 st distansbrickor för hjul d. 2 st slangklämmor k. 1 st ram för skyddsglas l. 1 st svetsglas m. 1 st transparent skyddsglas n. 2 st fixeringshylsor till skyddsglas o. 3 st muttrar för handtag p. 3 st skruvar för handtag q. 2 st fixeringsstift för skyddsglas r. 1 st handtag s. 1 st ram till svetsskärm

3. Ändamålsenlig användning

MIG/MAG-svetsen är endast avsedd för svetsning av stål med MAG (metall-aktiv-gas)-metod, varvid passande svetstrådar och gaser ska användas. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar. Viktig information om strömanslutning Aggregatet definieras som klass A i standarden EN 60974-10, dvs. det är inte avsett för användning i bostäder där strömförsörjningen sker via ett allmänt lågspänningsnät eftersom detta kan leda till störningar vid ogynnsamma nätförhållanden. Om du vill använda aggregatet i bostäder där strömförsörjningen sker via ett allmänt lågspänningsnät krävs ett elektromagnetiskt filter. Detta filter reducerar de elektromagnetiska störningar så pass mycket att de inte längre uppfattas som störande av användaren. Inom industriområden eller andra områden där strömförsörjningen inte sker via ett allmänt lågspänningsnät, kan aggregatet användas utan ett sådant filter. Allmänna säkerhetsåtgärder Användaren är ansvarig för att aggregatet installeras och används enligt tillverkarens anvisningar. Om elektromagnetiska störningar kan konstateras, är användaren ansvarig för att dessa åtgärdas med de tekniska hjälpmedel som nämns under ovanstående punkt “Viktig information om strömanslutning”. Anleitung_BT_GW_190_D_SPK1__ 24.01.13 15:07 Seite 5354

Emissionsreducering Primär strömförsörjning Svetsaggregatet ska anslutas till den primära strömförsörjningen enligt tillverkarens anvisningar. Om störningar uppstår kan det vara nödvändigt att vidta ytterliga åtgärder, t ex genom att installera ett filter i den primära strömförsörjningen (se ovanstående punkt “Viktig information om strömanslutning”). Svetskablarna ska hållas så korta som möjligt. Pacemaker Personer som bär elektronisk livsuppehållande utrustning (t ex pacemaker), ska kontakta läkare innan de närmar sig anläggningar för bågsvetsning, skärbränning, avbränning eller punktsvetsning. Därmed kan det säkerställas att de magnetiska fälten som uppstår vid höga elektriska strömmar inte påverkar de medicinska utrustningarna. Garantitiden uppgår till 12 månader vid kommersiell användning och 24 månader för konsumenter, och räknas från det datum när aggregatet köptes.

: 41 V Max. trumma med svetstråd 5 kg Svetstrådens diameter 0,6/0,8/1,0 mm Säkring 16 A Vikt 36,3 kg Svetstiderna gäller vid en omgivningstemperatur på 40°C.

5.1 Montering (bild 5-21)

5.1.1 Montera fasta och svängbara hjul (6/14)

Montera de fasta (6) och de svängbara (14) hjulen enligt beskrivningen i bilderna 7, 9, 10 och 11.

5.1.2 Montera svetsskärmen (17)

Lägg in ett svetsglas (l) och ett transparent skyddsglas (m) ovanpå i ramen för skyddsglas (k) (bild 12). Tryck in fixeringsstiften (q) från utsidan i hålen som finns i svetsskärmens ram (s) (bild 13). Lägg in ramen för skyddsglaset (k) inkl. svetsglas (l) och transparent skyddsglas (m) i öppningen på insidan av ramen (s) i svetsskärmen, tryck in fixeringshylsorna (n) på fixeringsstiften (q) för skyddsglaset tills de snäpper in. Därmed har ramen för skyddsglaset (k) fixerats. Det transparenta skyddsglaset (m) måste ligga på utsidan (bild 14). Böj ovankanten av svetsskärmens ram (s) inåt (bild 15/1) och böj in ovankantens hörn (bild 15/2). Böj därefter utsidorna av svetsskärmens ram (s) inåt (bild 15/3) och fäst genom att trycka samman hörnen vid ovankanten mot utsidan. När fixeringsstiften trycks in måste man på varje sida höra två tydliga klickljud (bild 15/4). När svetsskärmens båda övre hörn har fästs enligt beskrivningen i bild 16, ska skruvarna för handtaget (p) skjutas in från utsidan i de tre hålen i svetsskärmen (bild 17). Vrid runt svetsskärmen och sätt handtaget (r) på de tre gängade skruvarna (p) för handtaget. Skruva samman handtaget (r) på svetsskärmen med de tre muttrarna (o) för handtaget (bild 18).

5.2 Gasanslutning (bild 4-6, 19-25)

Vid svetsning med genomgående tråd krävs gasskydd. Sammansättningen av skyddsgasen är beroende av aktuell svetsmetod:

5.2.2 Montera gasflaskan på aggregatet

(bild 19-25) Gasflaskan medföljer ej aggregatet. Montera gasflaskan enligt beskrivningen i bild 19-21. Kontrollera att fixeringskedjan (28) sitter fast och att svetsaggregatet står stabilt utan risk för att välta. Obs! På förvaringsplatsen för gasflaskorna (bild 19/5) får endast gasflaskor med max. 20liter monteras. Om större gasflaskor används finns det risk för att aggregatet välter. Dessa flaskor får endast ställas bredvid aggregatet. Om detta är aktuellt ska gasflaskan ställas så att den inte kan välta. Skyddsgas CO2 Argon/CO2 Metall som ska svetsas Olegerat stål X X Anleitung_BT_GW_190_D_SPK1__ 24.01.13 15:07 Seite 5455

Ta av skyddskåpan (bild 22/A) och öppna sedan flaskventilen (bild 22/B) kort medan du håller den bortvänd från dig. Rengör anslutningsgängan (bild 22/C) med en torr trasa vid behov, utan att rengöringsmedel har tillsatts. Kontrollera att packningen är förhanden vid tryckreduceraren (19) och befinner sig i fullgott skick. Skruva tryckreduceraren (19) medsols på gasflaskans anslutningsgänga (bild 23/C) (bild 23). Trä de båda slangklämmorna (d) över skyddsgasslangen (18). Sätt skyddsgasslangen (18) på skyddsgasanslutningen (23) vid tryckreduceraren (19) och på anslutningen för gastillförsel (16) på svetsaggregatet. Fixera slangens båda anslutningsställen med slangklämmor (d) (bild 24- 25). Obs! Kontrollera att samtliga gasanslutningar och kopplingar är täta! Kontrollera anslutningarna och kopplingarna med läckspray eller tvålvatten.

5.2.4 Förklaring av tryckreducerarens funktion

(bild 4/19) Flasktrycket i bar kan läsas av på manometern (31). Gasmängden kan ställas in med vridreglaget (24). Den inställda gasmängden, dvs. liter per minut (l/min), kan läsas av på manometern (20). Gasen släpps ut vid anslutningen för skyddsgasslangen (23) och leds därefter vidare till svetsaggregatet via skydds gas slangen (bild 3/18) (se 5.2.3). Obs! Ställ alltid in gasmängden enligt beskrivningen under punkt 6.1.3. Tryckreduceraren monteras på gasflaskan med hjälp av förskruvningen (21) (se 5.2.3). Obs! Ingrepp och reparationer på tryckreduceraren får endast utföras av fackpersonal. Även defekta tryckreducerare ska returneras till serviceadressen.

Innan du ansluter aggregatet måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data. Aggregatet får endast användas om det har anslutits till ett stickuttag som har jordats och anslutits till en säkring enligt gällande föreskrifter. Beakta följande instruktioner för att undvika brandfara, risk för elektriska stötar eller andra personskador: Använd aldrig svetsen med 400V märkspänning om den är inställd på 230V. Varning! Brandfara! Åtskilj svetsen från strömförsörjningen innan märkspänningen ställs in. Det är förbjudet att ställa in märkspänningen medan svetsen är påslagen. Kontrollera innan svetsen slås på att märkspänningen som har ställts in på svetsen stämmer överens med strömförsörjningen i elnätet. Obs! Svetsaggregatet är utrustat med en 400V ~ 16A- CeCon-stickkontakt. Om svetsaggregatet ska drivas med 230V ~ måste den bifogade adapterkabeln nr. 30 användas.

5.4 Montera trådspolen (bild 1, 5, 6, 26 – 34)

Trådspolen medföljer ej aggregatet.

Beroende på aktuell användning krävs olika slags svetstrådar. Svetsaggregatet kan användas med svetstrådar vars diameter uppgår till 0,6; 0,8 eller 1,0 mm. Passande matningsrulle och kontaktrör medföljer aggregatet. Matningsrulle, kontaktrör och trådens area måste passa till varandra.

5.4.3 Sätta in trådspolen

Öppna skyddskåpan (bild 2/4): Skjut handtaget för skyddskåpan (bild 2/27) bakåt och fälla sedan upp kåpan (bild 2/4). Kontrollera att lindningarna på spolen inte korsar varandra så att tråden kan lindas av likformigt. Beskrivning av trådstyrningsenheten (bild 26-27) A Spolspärr B Spolhållare C Medbringarstift D Justerskruv för rullbroms E Skruvar för matningsrullhållare F Matningsrullhållare G Matningsrulle H Slangpaketfäste I Tryckrulle J Tryckrullhållare K Tryckrullfjäder L Justerskruv för mottryck M Styrrör N Trådspole O Medbringaröppning på trådspole Sätta in trådspolen (bild 26, 27) Lägg trådspolen (N) på spolhållaren (B). Se till att Anleitung_BT_GW_190_D_SPK1__ 24.01.13 15:07 Seite 5556

svetstrådens ände lindas av på samma sida som trådstyrningen, se pil. Kontrollera att spolspärren (A) trycks in och att medbringarstiftet (C) sitter i trådspolens (O) medbringaröppning. Spolspärren (A) måste snäppa in på nytt över trådspolen (N) (bild 27). Föra in svetstråden och justera trådstyrningen (bild 28-34) Tryck tryckrullfjädern (K) uppåt och sväng sedan framåt (bild 28). Fäll ned tryckrullhållaren (J) inkl. tryckrullen (I) och tryckrullfjädern (K) (bild 29). Lossa på skruvarna för matningsrullhållaren (E) och dra sedan av matningsrullhållaren (F) uppåt (bild 30). Kontrollera matningsrullen (G). På ovansidan av matningsrullen (G) måste motsvarande trådtjocklek kunna läsas av. Matningsrullen (G) är försedd med två styrspår. Vrid runt eller byt ut matningsrullen (G) vid behov (bild 31). Sätt på matningsrullhållaren (F) igen och skruva fast. Dra av gasmunstycket (bild 5/12) från brännaren (bild 5/13) genom att vrida den åt höger. Skruva därefter av kontaktröret (bild 6/26) (bild 5 - 6). Lägg slangpaketet (bild 1/11) på golvet så rakt som möjligt bort från svetsaggregatet. Skär av de första 10cm från svetstråden så att ett rakt snitt, utan framskjutande kanter, sträckning eller smuts uppstår. Grada änden av svetstråden. Skjut in svetstråden genom styrröret (M), mellan tryck- och matningsrulle (G/I) och vidare in i slangpaketfästet (H) (bild 32). Skjut in svetstråden försiktigt i slangpaketet tills den skjuter ut ca 1cm vid brännaren (bild 5/13). Lossa på justerskruven för mottryck (L) med ett par varv (bild 34). Fäll upp tryckrullhållaren (J) inkl. tryckrullen (I) och tryckrullfjädern (K) igen och häng sedan in tryckrullfjädern (K) på justerskruven för mottryck (L) (bild 33). Ställ nu in justerskruven för mottryck (L) så att svetstråden sitter fast mellan tryckrulle (I) och matningsrulle (G) utan att klämmas (bild 34). Skruva fast ett passande kontaktrör (bild 6/26) för den aktuella svetstråds diametern på brännaren (bild 5/13) och skruva sedan fast gasmunstycket åt höger (bild 5/12). Ställ in justerskruven för rullbromsen (D) så att tråden fortfarande kan dras och rullen stannar automatiskt efter att trådstyrningen har bromsat.

6. Använda aggregatet

Eftersom svetsaggregatet ställs in på olika sätt beroende på aktuell användning, rekommenderar vi att du gör inställningarna utifrån en provsvetsning.

6.1.1 Ställa in svetsströmmen

Svetsströmmen kan ställas in på sex olika nivåer med hjälp av reglaget för svetsström (bild 1/7). Erforderlig svetsström är beroende av materialtjocklek, avsett inbränningsdjup och diametern på aktuell svetstråd.

6.1.2 Ställa in frammatningshastigheten för tråd

Trådens frammatningshastighet anpassas automatiskt till aktuell ströminställning. En steglös fininställning av hastigheten är möjlig med reglaget för frammatningshastigheten (bild 1/29). Vi rekommenderar att du vid inställningen börjar med läge 5, vilket är ett medelvärde, och därefter justerar vid behov. Erforderlig trådmängd är beroende av materialtjocklek, inbränningsdjup, diametern på aktuell svetstråd samt av omfattningen av avståndet mellan de arbetsstycken som ska svetsas samman.

6.1.3 Ställa in gasmängden

Gasmängden kan ställas in steglöst med tryckreduceraren (bild 4/19). Mängden kan läsas av på manometern (bild 4/20) i liter per minut (l/min). Rekommenderad gasmängd i utrymmen utan dragluft: 5 – 15 l/min. För att ställa in gasmängden ska spännspaken (bild 26/K) på trådmatningsenheten först lossas för att undvika onödigt trådslitage (se 5.4.3). Ansluta till nätet (se punkt 5.3), ställ strömbrytaren/reglaget för svetsström (bild 1/7; 8) på läge 1; 230 V/400 V och tryck in avtryckaren på brännaren (bild 5/25) för att släppa fram gas. Ställ därefter in avsedd gasmängd på tryckreduceraren (bild 4/19). Vrid runt vridreglaget åt vänster (bild 4/24): mindre gasmängd Vrid runt vridreglaget åt höger (bild 4/24): större gasmängd Spänn åt tryckrullfjädern (bild 26/K) på trådmatningsenheten igen.

6.2.2 Ansluta jordklämman (bild 1/10)

Kläm fast aggregatets jordklämma (10) så nära svetsstället som möjligt. Kontrollera att kontaktstället har en blank metallisk övergång.

När samtliga elanslutningar för strömförsörjning och svetsströmkrets samt skyddsgasanslutningen har upprättats, kan du gå tillväga på följande sätt: Ytorna på de arbetsstycken som ska svetsas måste vara fria från färg, metalliska överdragsskikt, smuts, rost, fett och fukt. Ställ in lämplig svetsström, trådmatning och gasmängd (se 6.1.1 – 6.1.3). Håll svetsskärmen (bild 3/17) framför ansiktet och håll gasmunstycket vid det ställe på arbetsstycket där svetsningen ska utföras. Tryck nu in avtryckaren på brännaren (bild 5/25). När ljusbågen är tänd matar aggregatet in tråd i svetsbadet. Om svetslinsen är tillräckligt stor, kan brännaren föras långsamt längs med den avsedda kanten. Vid behov måste du göra en svag pendlande rörelse för att förstora svetsbadet. Den mest optimala inställningen av svetsström, matningshastighet för svetstråden och gasmängd kan bestämmas med en provsvetsning. I idealfall hörs ett likformigt svetsljud. Inbränningsdjupet bör vara så stort som möjligt, svetsbadet får dock ej falla igenom arbetstycket.

6.4 Skyddsanordningar

Svetsaggregatet är utrustat med ett överhettningsskydd som ska skydda svetstransformatorn mot överhettning. Om överhettningsskyddet löser ut tänds kontrollampan (3) på svetsen. Låt då svetsaggregatet svalna under en viss tid.

7. Rengöring, Underhåll och

reservdelsbeställning Dra alltid ut stickkontakten inför alla rengöringsarbeten.

7.1 Rengöra maskinen

n Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck. n Vi rekommenderar att du rengör maskinen efter varje användningstillfälle. n Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.

I maskinens inre finns inga delar som kräver underhåll.

7.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar: n Maskintyp n Maskinens artikel-nr. n Maskinens ident-nr. n Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information finns på www.isc-gmbh.info

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och tillbehören består av olika material som t  ex metaller och plaster. Lämna in defekta komponenter till ett godkänt insamlingsställe i din kommun. Hör efter med din kommun eller med försäljaren i din specialbutik. Anleitung_BT_GW_190_D_SPK1__ 24.01.13 15:07 Seite 5758

Störning Orsak Åtgärder Matningsrullen roterar ej Nätspänning saknas Reglage för trådmatning på 0 Kontrollera anslutningen Kontrollera inställningen Matningsrullen roterar, dock matas ingen tråd Dåligt rulltryck (se 5.4.3) Rullbroms för hårt inställd (se

Smutsig / skadad matningsrulle (se

Skadat slangpaket Kontaktrör har fel storlek eller är smutsigt / slitet (se 5.4.3) Svetsrör har svetsats fast vid gasmunstycke/kontaktrör Kontrollera inställningen Kontrollera inställningen Rengör eller byt ut Kontrollera manteln på trådstyrningen Rengör / byt ut Lossa Aggregatet fungerar inte efter längre tids drift, kontrollampa till termovakt (3) är tänd Aggregatet har överhettats pga. lång tids användning eller ej beaktad återställningstid Låt aggregatet svalna minst 20-30 minuter Mycket dålig svets Felaktig ström-/matnings inställning (se 6.1.1/6.1.2) Ingen / för lite gas (se 6.1.3) Kontrollera inställningen Kontrollera inställningen eller påfyllningstrycket i gasflaskan

10. Förklaring av symbolerna

EN 60974-1 Europeisk standard för bågsvetsutrustningar och svetsströmkällor med begränsad belastningsförmåga Förvara och använd inte aggregatet i fuktig eller våt omgivning eller vid regn Säkring med nominellt värde i ampere vid nätanslutning Nätanslutning

Nätspänning 50 Hz Nätfrekvens

max Max. nätström, dimensioneringsvärde Symbol för fallande karakteristisk kurva Läs igenom bruksanvisningen noggrant och beakta den innan du använder svetsaggregatet Metall-inert- och aktivgas-svetsning inkl. användning av veksvetstråd

Nominell tomgångsspänning IP 21 Kapslingsklass

27. Rukoväť krytu telesa

Produkten uppfyller kraven i EN 61000-3-11 och är underkastad särskilda anslutningsvillkor. Detta betyder att produkten inte får anslutas till valfria anslutningspunkter. Vid bristfälliga villkor i elnätet kan maskinen leda till temporära spänningsvariationer. Produkten får endast användas vid anslutningspunkter a) som inte överskrider en max. tillåten nätimpedans Zmax = 0,2 Ω(Ohm) eller b) vars nät har en kontinuerlig strömbelastbarhet på minst 100 A för varje fas. I din egenskap som användare måste du säkerställa, vid behov i samråd med eldistributionsbolaget, att anslutningspunkten vid vilken produkten ska användas uppfyller ett av ovan nämnda villkor a) eller b). Anleitung_BT_GW_190_D_SPK1__ 24.01.13 15:07 Seite 9798

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkter, även utdrag, är endast tillåtet med uttryckligt tillstånd från ISC GmbH.

GARANTIBEVIS Bästa kund, Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. I dessa garantivillkor regleras extra garantitjänster. Garantianspråk som regleras enligt lag påverkas inte av

denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna täcker endast in sådana brister som kan härledas till material- eller fabrikationsfel och är

begränsade till arbetsuppgifter som syftar till att åtgärda dessa brister eller byta ut produkten. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Ett garantiavtal sluts därför ej om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Vår garanti omfattar dessutom inte ersättning för transport skador, skador som kan härledas till missaktade monterings anvisningar eller ej föreskriven installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missbruk eller ej ändamålsenliga användningar (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), åsidosatta underhålls- och säkerhetsbestämmelser, främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm), yttre våld eller yttre påverkan (t ex skador om produkten har fallit ned) samt normalt och användningsbundet slitage. Detta gäller särskilt för batterier som täcks av en 12 månaders garanti. Anspråk på garanti upphör att gälla om ingrepp redan har gjorts i produkten.

3. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande

gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

4. För att du ska kunna ställa anspråk på garantin ska den defekta produkten skickas in i tillräckligt frankerat

skick till adressen som anges nedan. Bifoga kvittot i original eller ett annat daterat köpebevis. Förvara därför kassakvittot på en säker plats! Beskriv orsaken till reklamationen så noggrant som möjligt. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny apparat av oss. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. Anleitung_BT_GW_190_D_SPK1__ 24.01.13 15:07 Seite 106107
