Produkttyp	Elektrisk svetsapparat
Märke	Einhell
Modell	TCEW 150
Nätspänning	230 V ~ 50 Hz, enfas
Svetsström	40 - 80 A (justerbar)
Tomgångsspänning	48 V
Effektförbrukning	4 kVA vid 80 A (cos φ = 0,73)
Säkring	16 A
Rekommenderad elektroddiameter	1,6 - 2,5 mm
Driftfaktor	5 min vid 80 A (max) vid 40°C
Överhettningsskydd	Ja, med indikeringslampa
Skyddsklass	IP21S
Isolationsklass	H
Ungefärlig vikt	20 kg
Ungefärliga mått	300 x 200 x 400 mm
Medföljande tillbehör	Elektrodhållare, jordklämma, bruksanvisning, säkerhetsföreskrifter
Svetsbara material	Stål, rostfritt stål (med lämpliga elektroder)
Rengöring	Fuktig trasa och mild tvål, blås med lågtrycks tryckluft
Underhåll	Inga invändiga delar som kräver underhåll
Förvaring	Mörk, torr, frostfri plats, 5-30°C
Standard	EN 60974-6

Vanliga frågor - TCEW 150 EINHELL

Vilken nätspänning krävs?

Apparaten fungerar på ett vanligt hushållsuttag med 230 V ~ 50 Hz (enfas).

Hur justerar man svetsströmmen?

Vrid på justeringsratten (3) på frontpanelen för att ställa in svetsströmmen mellan 40 och 80 A, beroende på elektrodens diameter och metallens tjocklek.

Vilka typer av elektroder ska användas?

Använd belagda elektroder med diameter 1,6 mm (40 A), 2 mm (40-80 A) eller 2,5 mm (60-100 A). Anpassa strömmen enligt tabellen i bruksanvisningen.

Hur tänder man ljusbågen?

Bär skyddsmasken, gnid sedan elektrodspetsen mot arbetsstycket som om du tände en tändsticka (skrapande rörelse). Håll ett avstånd lika med elektrodens diameter.

Vad gör man om överhettningslampan tänds?

Lampan indikerar att temperaturskyddet har löst ut. Stäng av apparaten och låt den svalna i några minuter innan du fortsätter svetsa.

Kan jag svetsa i regn eller utomhus?

Nej, svetsning i regn eller snö innebär en dödlig risk för elektrisk stöt. Använd apparaten på en torr och skyddad plats.

Hur rengör man svetsapparaten?

Koppla bort apparaten, rengör den med en fuktig trasa och mild tvål. Du kan också blåsa lågtrycks tryckluft på ventilationsöppningarna. Låt inte vatten tränga in i apparaten.

Var kan jag köpa reservdelar?

Slitdelar som elektrodhållare och jordklämma finns hos kundtjänst. Ange apparattyp, artikelnummer och delnummer.

Hur förvarar man apparaten?

Förvara apparaten på en mörk, torr, frostfri plats oåtkomlig för barn. Idealisk temperatur är mellan 5 och 30 °C. Använd originalförpackningen om möjligt.

Vad gör man vid fel?

Registrera felet på www.isc-gmbh.info med en exakt beskrivning. Du kan även kontakta kundtjänst. Om apparaten är under garanti (24 månader) kommer den att repareras eller bytas ut kostnadsfritt.

BRUKSANVISNING TCEW 150 EINHELL

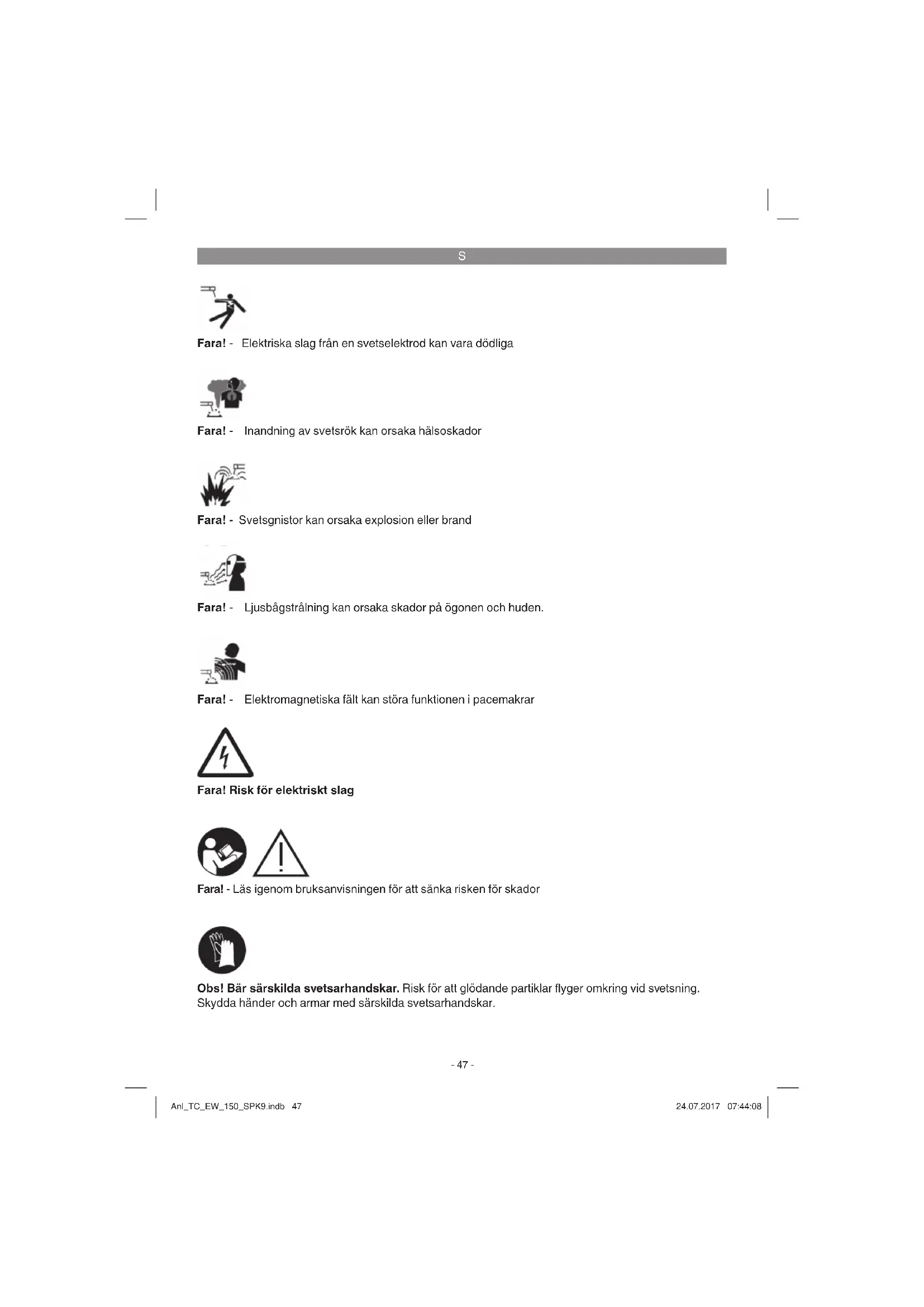

Fara! - Elektriska slag från en svetselektrod kan vara dödliga

Fara! - Inandning av svetsrök kan orsaka hälsoskador

Fara! - Svetsgnistor kan orsaka explosion eller brand

Fara! - Ljusbågstrålning kan orsaka skador på ögonen och huden.

Fara! - Elektromagnetiska fält kan störa funktionen i pacemakrar

Fara! Risk för elektriskt slag

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador

Obs! Bär särskilda svetsarhandskar. Risk för att glödande partiklar flyger omkring vid svetsning. Skydda händer och armar med särskilda svetsarhandskar.

S

Fara!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Gällande säkerhetsanvisningar finns i det bifogade häftet.

Fara!

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

Säkerhetsdelar:

a) Risk för elektriskt slag: Elektriskt slag från en svetselektroden kan vara dödligt. Svetsa inte i regn eller vid snöfall. Bär torra isolerande handskar. Fatta inte tag i elektroden med den oskyddade handen. Bär inga våta eller skadade handskar. Skydda dig om elektriskt slag med hjälp av isolering mot arbetsstycket. Öppna inte käpan på anordningen.
b) Risk från svetsrök: Risk för hälsoskador om svetsrök andas in. Håll inte huvudet där röken uppstår. Använd anordningarna i öppna områden. Se till att röken leds bort med ventilation.
c) Risk från svetsgnistor: Svetsgnistor kan orsaka explosion eller brand. Håll brännbara ämnen på tillräckligt avstånd vid svetsning. Svetsa inte bredvid brännbara ämnen. Svetsgnistor kan orsaka bränder. Håll en brandsläckare i närheten och se till ytterligare en person står i beredskap som vid behov kan släcka en ev. brand. Svetsa inte trummor eller liknande slutna behållare.
d) Risk från ljusbågstrålning: Ljusbågstrålning kan orsaka skador på ögonen och huden. Bär hatt och säkerhetsglasögon. Bär hörselskydd och se till att skjortkragen är uppfälld. Använd svetshjälm och passande

fi Iterstorlekar. Skydda hela kroppen.

e) Risk för elektromagnetiska fält: Svetsström genererar elektromagnetiska fält. Får inte användas vid medicinska implantat. Linda aldrig svetsledningen om kroppen. Lägg samman svetsledningarna.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Elektrodhållare

2. Jordklämma

3. Inställningsvred för svetsström
4. Strömbrytare
5. Kontrollampa för överhettning
6. Skala för svetsström
7. Handtag

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.
• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
  • Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

• Svetsapparat
  • Original-bruksanvisning
  • Säkerhetsanvisningar

S

3. Ändamålsenlig användning

Med elsvetsen kan olika metaller svetsas med hjälp av passande belagda elektroder.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

4. Symboler och tekniska data

EN 60974-6

Europeisk standard för bågsvetsutrustningar och svetsströmkällor med begränsad belastningsförmåga (del 6)

S

Symbol för svetsströmkällor som är lämpliga för svetsning i miljö med högre elektriska risker.

\~ 50 Hz

Växelström och dimensioneringsvärde för frekvens [Hz]

U _0

Nominell tomgångsspänning [V]

80 A/21,2 V

Maximal svetsström och motsvarande standardiserad arbetsspänning [A/V]

∅

Elektroddiameter [mm]

U _2

Svetsspänning [V]

I_2

Švetsström [A]

Största nominella svetstiden i kontinuerligt läge tON (max) vid största nominella svetsströmmen vid omgivningstemperatur 20°C, angett som minuter och sekunder.

...

Största nominella svetstiden i intermittent läge ΣtON vid största nominella svetsströmmen vid omgivningstemperatur 20°C under en oavbruten tidsperiod på 60 minuter, angett som minuter och sekunder.

t_w

Genomsnittlig återställningstid [s]

D

1\~50 Hz

Nätingång; Antal faser samt växelströmsymbol och dimensioneringsvärde för frekvens

U.

Nätspänning [V]

I_1max

Maximalt dimensioneringsvärde för nätström [A]

I_1eff

Eff aktivt värde för maximal nätström [A]

IP 21 S

Kapslingsklass

H

Isoleringsklass

Apparaten är avstörd enl. EG-direktiv 2004/108/EG

S

Nätanslutning: 230 V \~ 50 Hz Svetsström (A) vid cos φ = 0,73: 40 - 80

I_2 (A) 230 V 40 55	80
T_ON(max) (s) 230 V 5	32 254	124
T_ON (s) 230 V 191	121 73
T_OFF 230 V 773 90	2 1293

-t_ON() 3'10"

Tomgångsspänning (V): 48

Upptagen effekt: .....4 kVA vid 80 A cos φ = 0,73

Säkring (A): 16

Svetstiderna gäller vid en omgivningstemperatur på 40°C.

5. Förberedelser inför svetsning

Fäst jordklämman (-) (2) direkt på svetsstycket eller på underlaget som svetsstycket befi nner sig på.

Obs! Se till att det fi nns direkt kontakt till svetsstycket. Undvik därför lackerade ytor och/eller isolerande material. På elektrodhållarens ände finns en specialklämma som används för att klämma fast elektroden.

Använd alltid svetsskärm under svetsning. Denna skärm skyddar ögonen mot ljusstrålarna från ljusbågen men gör det ändå möjligt att hålla svetsstycket under uppsikt (medföljer ej).

6. Svetsning

Efter att alla elektriska anslutningar för strömför- sörjningen samt för svetsströmkretsen har utförts kan du gå tillväga på följande sätt: För in elektrodens ej överdragna del i elektrodhållaren (1) och anslut jordklämman (-) (2) till svets- stycket. Se till att fullgod elektrisk kontakt finns. Slå på svetsen med strömbrytaren (4) och ställ in svetsströmmen med vredet (3) beroende på vilken slags elektrod du vill använda. Håll svetsskärmen framför ansiktet och dra med elektrodspetsen på samma sätt som om du vill tända en tändsticka. Detta är den bästa metoden för att tända ljusbågen.

Testa på ett provstycke om du har valt rätt elektrod och strömstyrka.

Elektrod (∅ mm):......Svetsström (A)

1,6....40 A

2 40-80A

2,5....60 - 100 A

Obs!

För inte ned elektrodspetsen kort mot arbetsstycket. Det finns risk för att skador uppstår och att det blir svårt att tända ljusbågen.

Så snart ljusbågen har tänts, försök att anpassa avståndet till arbetsstycket med hänsyn till den aktuella elektrodens diameter. Håll avståndet så konstant som möjligt medan du svetsar. Luta elektroden i arbetsriktningen med 20-30 grader.

Använd alltid en tång för att ta bort förbrukade elektroder eller för att fl ytta arbetsstycken som just har svetsats. Tänk på att elektrodhällaren (1) alltid måste läggas ned i isolerat skick efter att du har utfört svetsningen.

Du får inte ta bort slagg från svetsen förrän den har svalnat.

Om du fortsätter att svetsa vid en avbruten svets, måste slaggen först tas bort från ansatsstället.

7. Överhettningsskydd

Svetsapparaten är utrustad med ett överhettningsskydd som ska skydda svetstransformatorn mot överhettning. Om överhettningsskyddet löser ut tänds kontrollampan (5) på svetsen. Låt då svetsapparaten svalna under en viss tid.

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars fi nns risk för personskador.

S

9. Rengöring, Underhåll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

9.1 Rengöra maskinen

• Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elektriska slag.

9.2 Underhåll

I maskinens inre fi nns inga delar som kräver underhåll.

9.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

• Maskintyp
  • Maskinensartikel-nr.
  • Maskinensident-nr.
• Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

10. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

11. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C. Förvara elverktyget i originalförpackningen.

S

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom reparation och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel
Slitagedelar* Elektrodhållare, jordklämma
Förbrukningsmaterial/förbrukningsdelar*
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstätt och besvara alltid följande frågor:

• Fungerade produkten först eller var den defekt från början?
• Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
• Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
  Beskriv den felaktiga funktionen.

S

Garantibevis

Bästa kund,

våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

4. Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.

5. Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned).

6. Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.

7. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

8. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifieras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.
