TCEW 150 - Lasapparaat EINHELL - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrisch lasapparaat
Merk	Einhell
Model	TCEW 150
Netvoeding	230 V ~ 50 Hz, enkelfasig
Lasstroom	40 - 80 A (instelbaar)
Nullastspanning	48 V
Opgenomen vermogen	4 kVA bij 80 A (cos φ = 0,73)
Zekeringbeveiliging	16 A
Aanbevolen elektrodediameter	1,6 - 2,5 mm
Inschakelduur	5 min bij 80 A (max) bij 40°C
Oververhittingsbeveiliging	Ja, met controlelampje
Beschermingsgraad	IP21S
Isolatieklasse	H
Geschat gewicht	20 kg
Geschatte afmetingen	300 x 200 x 400 mm
Meegeleverde accessoires	Elektrodehouder, massaklem, gebruiksaanwijzing, veiligheidsvoorschriften
Lasbare materialen	Staal, roestvast staal (met geschikte elektroden)
Reiniging	Vochtige doek en milde zeep, lagedruk perslucht blazen
Onderhoud	Geen interne onderdelen die onderhoud nodig hebben
Opslag	Donkere, droge, vorstvrij plaats, 5-30°C
Norm	EN 60974-6

Veelgestelde vragen - TCEW 150 EINHELL

Wat is de vereiste netspanning?

Het apparaat werkt op een standaard huishoudelijk stopcontact van 230 V ~ 50 Hz (eenfasig).

Hoe stel ik de lasstroom in?

Draai aan het instelwiel (3) op het voorpaneel om de lasstroom tussen 40 en 80 A in te stellen, afhankelijk van de elektrodediameter en de metaaldikte.

Welke soorten elektroden gebruiken?

Gebruik beklede elektroden met diameter 1,6 mm (40 A), 2 mm (40-80 A) of 2,5 mm (60-100 A). Pas de stroom aan volgens de tabel in de handleiding.

Hoe steek ik de lasboog aan?

Draag het lasscherm, wrijf vervolgens de punt van de elektrode over het werkstuk zoals bij het aansteken van een lucifer (schraapbeweging). Houd een afstand gelijk aan de elektrodediameter.

Wat te doen als het oververhittingslampje gaat branden?

Het lampje geeft aan dat de thermische beveiliging is geactiveerd. Schakel het apparaat uit en laat het enkele minuten afkoelen voordat u verder last.

Kan ik lassen in de regen of buiten?

Nee, lassen bij regen of sneeuw brengt een dodelijk risico op elektrische schok met zich mee. Gebruik het apparaat op een droge, beschutte plaats.

Hoe reinig ik het lasapparaat?

Haal de stekker uit het stopcontact, reinig het apparaat met een vochtige doek en milde zeep. U kunt ook lagedruk perslucht over de ventilatiesleuven blazen. Laat geen water binnendringen.

Waar kan ik reserveonderdelen kopen?

Slijtdelen zoals de elektrodehouder en massaklem zijn verkrijgbaar via de klantenservice. Vermeld het apparaattype, het artikelnummer en het onderdeelnummer.

Hoe bewaar ik het apparaat?

Bewaar het apparaat op een donkere, droge, vorstvrije plaats, buiten bereik van kinderen. De ideale temperatuur ligt tussen 5 en 30 °C. Gebruik indien mogelijk de originele verpakking.

Wat te doen bij een storing?

Registreer de storing op www.isc-gmbh.info met een nauwkeurige beschrijving. U kunt ook contact opnemen met de klantenservice. Als het apparaat onder garantie valt (24 maanden), wordt het gratis gerepareerd of vervangen.

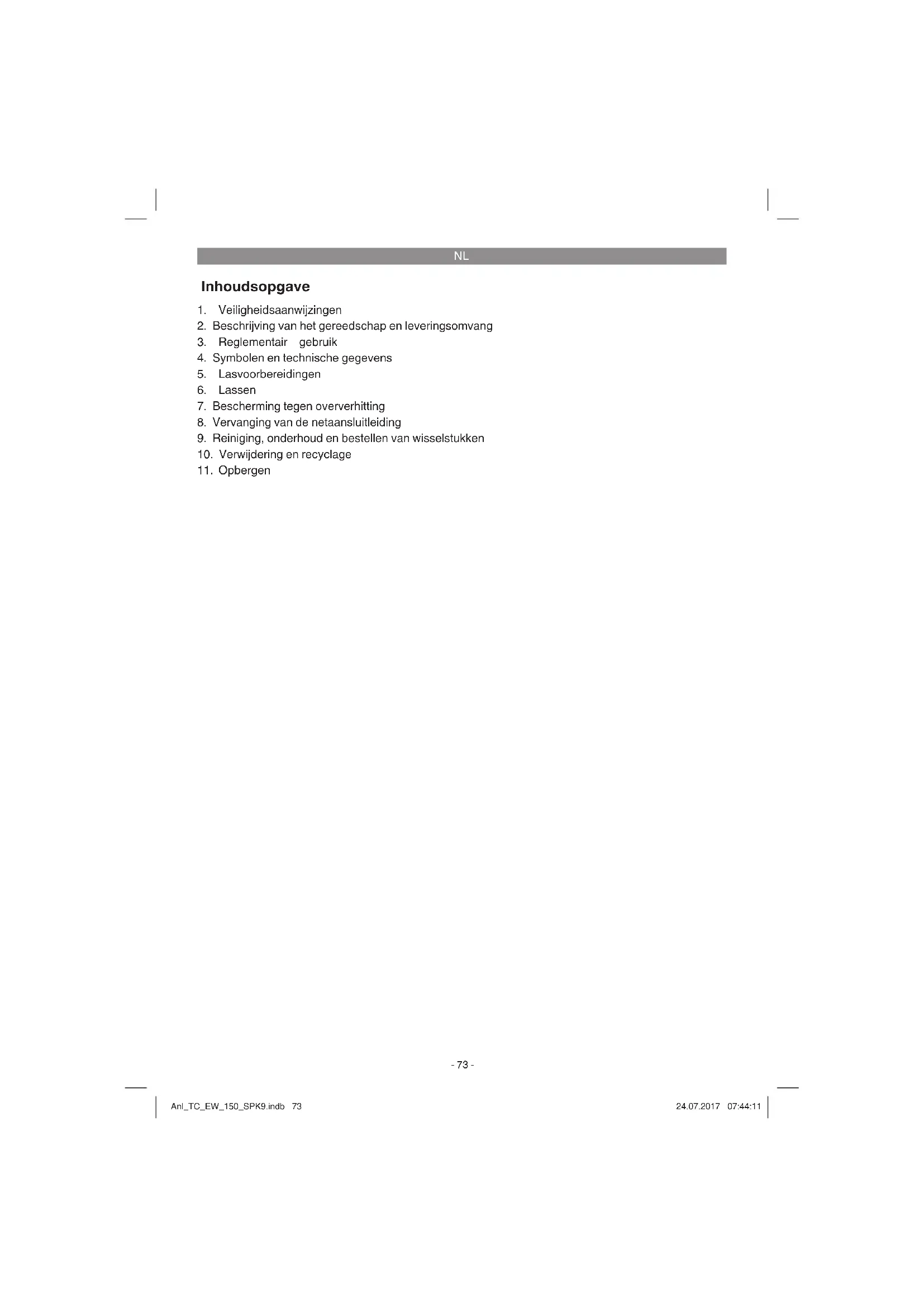

GEBRUIKSAANWIJZING TCEW 150 EINHELL

1. Veiligheidsaanwijzingen
2. Beschrijving van het gereedschap en leveringsomvang
3. Reglementair gebruik
4. Symbolen en technische gegevens
5. Lasvoorbereidingen
6. Lassen
7. Bescherming tegen oververhitting
8. Vervanging van de netaansluitleiding
9. Reiniging, onderhoud en bestellen van wisselstukken
10. Verwijdering en recyclage
11. Opbergen

NL

Gevaar! - Elektrische schok van de laselektrode kan dodelijk zijn

Gevaar! - Inademen van lasrook kan schadelijk zijn voor uw gezondheid

Gevaar! - Lasvonken kunnen een explosie of een brand veroorzaken

Gevaar! - Lichtstraling van de lichtboog kan de ogen beschadigen en verbrandingen op de huid veroorzaken

Gevaar! - Elektromagnetische velden kunnen de werking van pacemakers storen

Gevaar! Gevaar door elektrische schok

Gevaar! - Handleiding lezen om het verwondingsrisico te verminderen.

Voorzichtig! Draag speciale handschoenen voor lassers. Bij het lassen kunnen gloeiende deeltjes in het rond vliegen. Bescherm daarom uw handen en armen met speciale handschoenen voor lassers.

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsin- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

Gevaar!

Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.

Veiligheidsdelen:

a) Gevaar door elektrische schok: Elektrische schok van een laselektrode kan dodelijk zijn. Niet lassen bij regen of sneeuw. Droge isolerende handschoenen dragen. De elektrode niet aanraken met blote handen. Geen natte of beschadigde handschoenen dragen. Zich beschermen tegen een elektrische schok door isolatie tegen het werkstuk. De behuizing van de inrichting niet openen.
b) Gevaar door lasrook: Het inademen van lasrook kan schadelijk zijn voor de gezondheid. Het hoofd niet in de rook houden. Inrichtingen gebruiken in de openlucht. Ontluchting gebruiken om de rook te verwijderen.
c) Gevaar door lasvonken: Lasvonken kunnen een explosie of een brand veroorzaken. Brandbare stoff en ver houden van de plaats waar gelast wordt. Niet lassen naast brandbare stoff en. Lasvonken kunnen branden veroorzaken. Een brandblusser bij de hand houden in de buurt, en ervoor zorgen dat iemand toeziet op de laswerkzaamheden om deze eventueel meteen te kunnen inzetten. Niet lassen op trommels of gesloten reservoirs van welke aard dan ook.

d) Gevaar door lichtstraling van de lichtboog: Lichtstraling van de lichtboog kan de ogen beschadigen en verbrandingen op de huid veroorzaken. Helm en veiligheidsbril dragen. Gehoorbescherming en hoog gesloten hemdskraag dragen. Veiligheidshelmen voor laswerkzaamheden met de juiste fi Itergrootte dragen. Volledige lichaamsbescherming dragen.
e) Gevaar door elektromagnetische velden: Lasstroom genereert elektromagnetische velden. Niet gebruiken in combinatie met medische implantaten. De lasleidingen nooit rond het lichaam wikkelen. Lasleidingen samenbrengen.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1)

1. Elektrodehouder
2. Aardklem
3. Instelknop voor lasstroom
4. Aan-uitschakelaar
5. Controlelampje voor oververhitting
6. Lasstroomschaal
7. Handgreep

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
• Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controleer of de leveringsomvang compleet is.
• Controleer het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode.

NL

Gevaar!

Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

• Lastoestel
  • Originelehandleiding
  • Veiligheidsinstructies

Met het elektrisch lasapparaat kunnen verschillende metalen met gebruik van de juiste mantelektroden worden gelast.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriele bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Europese norm voor vlambooglasinrichtingen en lasstroombronnen met beperkte inschakelduur (deel 6)

S

Symbool voor lasstroombronnen die geschikt zijn voor het lassen in een omgeving met verhoogd schokgevaar.

\~ 50 Hz

Wisselstroom en toegekende waarde van de frequentie [Hz]

U_0

Nominale nullastspanning [V]

80 A/21,2 V

Maximale lasstroom en de overeenkomstig genormaliseerde lasspanning [A/V]

∅

Elektrodendiameter [mm]

U _2

lasspanning [V]

I_2

Lasstroom [A]

Grootste lastijd-ontwerpwaarde in de doorlopen-de modus tON (max) bij de grootste lasstroom-ontwerpwaarde bij een omgevingstemperatuur van 20 °C, uitgedrukt in minuten en seconden.

...

Grootste lastijd-ontwerpwaarde in de intermitterende modus ΣtON bij de grootste lasstroom-ontwerpwaarde bij een omgevingstemperatuur van 20 °C tijdens een ononderbroken tijd van 60 min, uitgedrukt in minuten en seconden.

t

Gemiddelde belastingtijd [s]

t

Gemiddelde reset-tijd [s]

D

≡ 1 \~ 50 Hz

Netvoeding; aantal fasen alsmede wisselstroom- symbol en toegekende waarde van de frequen- tie

U _1

Netspanning [V]

I_1max

Grootste toegekende waarde van de netstroom [A]

I_1eff

Eff ectieve waarde van de maximale netstroom [A]

IP 21 S

Bescherming type

H

Isolatieklasse

NL

Het apparaat is ontstoord volgens EG-richtlijn 2004/108/EG.

Netaansluiting: 230 V \~ 50 Hz Lasstroom (A) cos φ = 0,73: 40 - 80

I_2 (A) 230 V 40 55	80
T_ON(max) (s) 230 V 5	32 254	124
T_ON (s) 230 V 191	121 73
T_OFF 230 V 773 90	2 1293

-t_ON (max) .... 3' 10" -·s t_ON (max) .... 4' 46" Nullastspanning (V): .... 48

Opgenomen vermogen: 4 kVA bij 80 A cos φ = 0,73 Zekering (A): 16

De lastijden gelden bij een omgevingstemperatuur van 40°C.

5. Lasvoorbereidingen

De aardingsklem (-) (2) wordt direct op het te lassen stuk of op de ondergrond waarop het te lassen stuk is geplaatst, bevestigd. Opgelet! Zorg ervoor dat een direct contact met het te lassen stuk bestaat. Mijd dus gelakte oppervlakken en/of isolatiematerialen. De elektrodehouderkabel heeft aan het uiteinde een speciale klem die dient om de elektrode vast te klemmen. De laskap moet tijdens het lassen altijd worden gebruikt. Deze beschermt de ogen tegen de van de lichtboog uitgaande lichtstraling en laat toch toe de blik op het te lassen stuk te vestigen (Niet bij de leveringsomvang begrepen).

6. Lassen

Nadat u alle aansluitingen voor de stroomtoevoer en voor de lasstroomkring tot stand hebt gebracht, kunt u als volgt te werk gaan: Steek het niet omhulde uiteinde van de elektrode in de elektrodehouder (1) en verbind de aardingsklem (-) (2) met het te lassen stuk. Let erop dat hierbij een goed elektrisch contact bestaat. Schakel het toestel in via de schakelaar (4) en stel de lasstroom in met behulp van de knop (3), al naargelang de elektrode die men wil gebruiken.

Houd de laskap voor het gezicht en wrijf de staa- felektrode zo over het te lassen stuk, dat u een beweging zoals bij het aanstrijken van een lucifer uitvoert. Dit is de beste methode om de lichtboog te ontsteken. Test eerst op een proefstuk of u de juiste elektrode en stroomsterkte hebt geselecteerd.

Elektrode ∅ (mm) .... Lasstroom (A) 1,6....40 A 2....40 - 80 A 2,5....60 - 100 A

Opgelet!

Tik niet met de elektrode tegen het werkstuk; dit zou schade kunnen veroorzaken en de ontsteking van de lichtboog bemoeilijken.

Zodra de lichtboog ontstoken is, probeert u een afstand tot het werkstuk aan te houden die overeenstemt met de gebruikte elektrodediameter.

De afstand moet zo constant mogelijk blijven terwijl u last. De hoek van de elektrode moet in werkrichting ongeveer 20/30 grande bedragen.

Gebruik altijd een tang om gebruikte elektroden te verwijderen of om pas gelaste stukken te bewegen. Denk er a.u.b. aan dat de elektrodehouder (1) na het lassen altijd geïsoleerd moet worden weggelegd. De slak mag pas na het afkoelen van de naad worden verwijderd.

Wordt een lasbewerking aan een onderbroken lasnaad voortgezet, dan moet eerst de slak aan het beginpunt worden verwijderd.

7. Bescherming tegen oververhitting

Het lastoestel is uitgerust met een oververhittingsveiligheid, die de lastransformator tegen oververhitting beschermt. Mocht de oververhittingsveiligheid reageren, dan gaat het controle-lampje (5) aan uw toestel branden. Laat het lastoestel een tijdje afkoelen.

NL

8. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat beschadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

9. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

9.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
• Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kunnen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendringen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

9.2 Onderhoud

In het toestel zijn er geen andere te onderhouden onderdelen.

9.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

• Type van het toestel
• Artikelnummer van het toestel
• Ident-nummer van het toestel
• Wisselstuknummer van het benodigd stuk
Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

10. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

11. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opbergtemperatuur ligt tussen 5°C en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld
Slijstukken* Elektrodehouder, massaklem
Verbruiksmateriaal/verbruiksstukken*
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  • Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?
  Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geachte klant,

onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervanging ervan.

Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

1. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

1. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

2. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.isc-gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

E
