BRUKSANVISNING TCIW 170 EINHELL

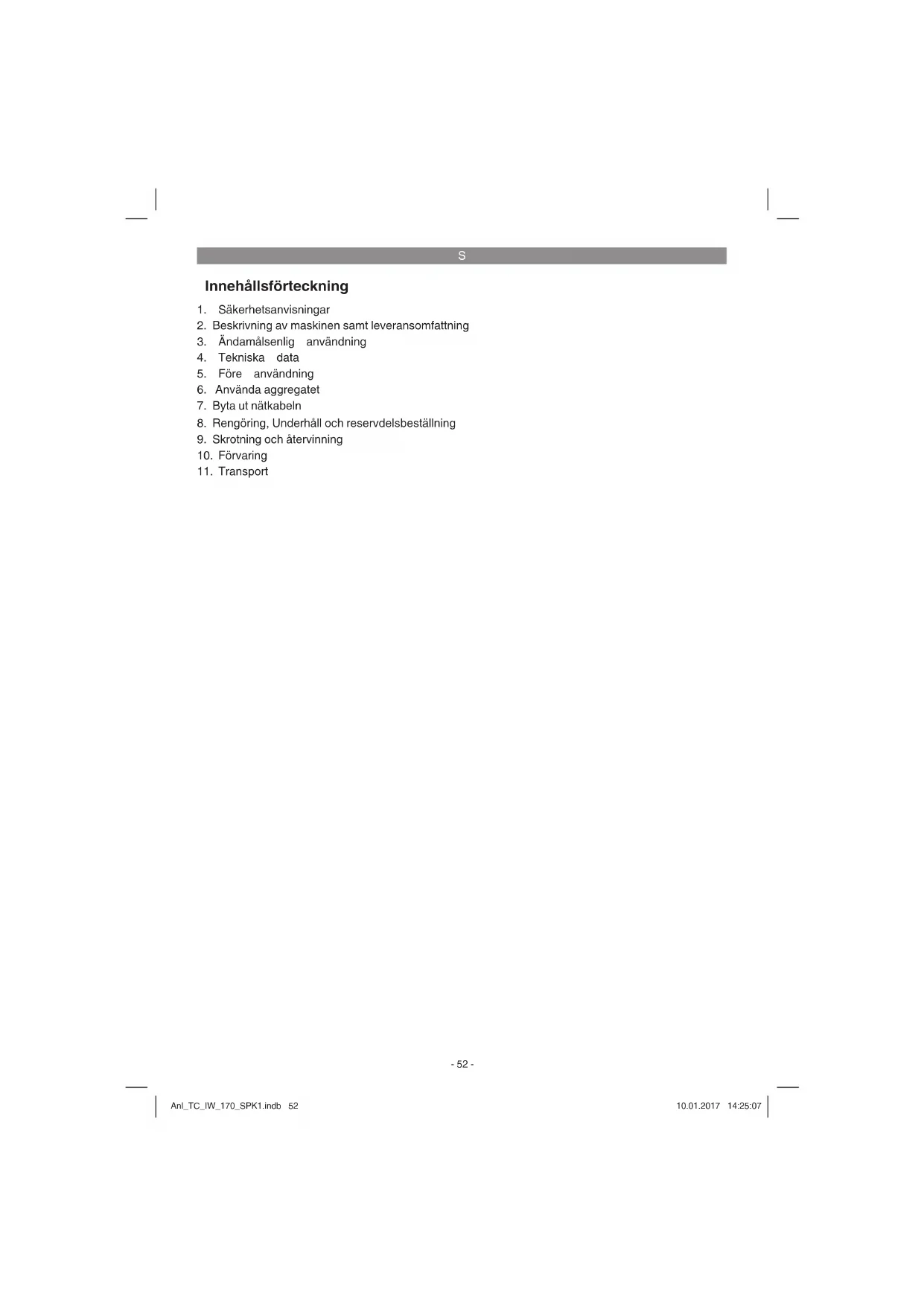

Innehållsförteckning

1. Säkerhetsanvisningar

2. Beskrivning av maskinen samt leveransomfattning

3. Ändamålsenlig användning

6. Använda aggregatet

7. Byta ut nätkabeln

8. Rengöring, Underhåll och reservdelsbeställning

9. Skrotning och återvinning

Fara! - Läs igenom och beakta bruksanvisningen och säkerhetsanvisningarna före användning. Obs! Använd andningsskyddsmask. Risk för att giftiga ångor uppstår vid svetsning. Använd en lämp- lig andningsskyddsmask och sörj för tillräcklig ventilation. Obs! Bär särskilda svetsarhandskar. Risk för att glödande partiklar fl yger omkring vid svetsning. Skydda händer och armar med särskilda svetsarhandskar. Obs! Arbeta aldrig utan ögonskydd! Använd en svetsskärm vid alla arbeten där ditt ansikte och dina ögon är utsatta för fara. Anl_TC_IW_170_SPK1.indb 53Anl_TC_IW_170_SPK1.indb 53 10.01.2017 14:25:0710.01.2017 14:25:07S

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Fara! Läs alla säkerhetsanvisningar och instrukti- oner. Försummelser vid iakttagandet av säker- hetsanvisningarna och instruktionerna kan föror- saka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden. Pacemaker Personer som bär elektronisk livsuppehållan- de utrustning (t ex pacemaker), ska kontakta läkare innan de närmar sig anläggningar för bågsvetsning, skärbränning, avbränning eller punktsvetsning. Därmed kan det säkerställas att de magnetiska fälten som uppstår vid höga elektriska strömmar inte påverkar de medicinska utrustningarna.

2. Beskrivning av maskinen samt

2.1 Beskrivning av aggregatet (bild 1/2)

1. Potentiometer för inställning av svetsström

2. Skala för svetsström

3. Kontrollampa för drift

4. Kontrollampa för överhettning

5. Snabbanslutning positiv

8. Kabel med elektrodhållare

9. Kabel med jordklämma

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

3. Ändamålsenlig användning

Invertersvetsen är avsedd för svetsning med alla konventionella elektroder med en diameter mellan 1,6 och 4,0 mm. Med bärselen lämpar sig aggregatet för mobil användning. Invertersvetsen är det perfekta valet för reparations-, underhålls- och monteringsarbeten för gör-det-självare. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten ska användas inom yrkesmässiga, hant- verksmässiga eller industriella verksamheter eller Anl_TC_IW_170_SPK1.indb 54Anl_TC_IW_170_SPK1.indb 54 10.01.2017 14:25:0710.01.2017 14:25:07S

vid liknande aktiviteter.

EN 60974-1 Europeisk standard för svetsapparater för ma- nuell ljusbågssvetsning med begränsad inkopp- lingstid. 1~ f

Symbol för svetsströmkällor som är lämpliga för svetsning i miljö med högre elektriska risker. ~ 50 Hz Växelström och dimensioneringsvärde för frek- vens [Hz]

Nominell tomgångsspänning [V]

Svetsström [A] Likström Nätingång; Antal faser samt växelströmssymbol och dimensioneringsvärde för frekvens

1max Maximalt dimensioneringsvärde för nätström [A]

1eff Eff ektivt värde för maximal nätström [A] Symbol för fallande karakteristisk kurva Manuell ljusbågssvetsning med belagda stavelek- troder TIG-svetsning (Tungsten Inert Gas) Säkring med nominellt värde i ampere vid nätans- lutning Förvara och använd inte apparaten i fuktig eller våt omgivning eller vid regn. IP 21 S Kapslingsklass

• TIG-svetsning: Svetsström p. 30
• – 170 A Inkopplingstid X 30 % p. 170
• A 60 % p. 110
• A 100 % A Obs! Kvarstående risker Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Föl- jande risker kan uppstå på grund av elverkty- gets konstruktion och utförande: p. 82

1. Lungskador om ingen lämplig dammfi lter-

mask används. Fara! Detta elverktyg genererar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan detta fält påverka aktiva eller passiva medicinska implantat. För att reducera risken för allvarliga eller dödliga personskador, rekommenderar vi att personer med medicinska implantat kontaktar sin läkare och tillverkaren av det medicinska implan- tatet innan maskinen används.

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data. Varning! Dra alltid ut stickkontakten innan du gör någ- ra inställningar på maskinen. Ansluta svetskablarna (bild 4) Fara! Svetskablarna (8/9) får endast anslutas om aggregatet inte är ansluten till elnätet. Anslut svetskablarna enligt beskrivningen i bild 4. Anslut elektrodhållarens (8) och jordklämmans (9) båda stickkontakter till motsvarande snabbans- lutningar (5/6) och spärra kontakterna genom att vrida dem i medsols riktning. Vid svetsning med belagda stavelektroder ansluts kabeln med elektrodhållaren (8) i normalfall till pluspolen (5) och kabeln med jordklämman (9) till minuspolen (6). Strömbrytare (bild 2/3) Slå på aggregatet genom att ställa strömbrytaren (bild 11) på „ON“. Kontrollampan (3) för drift börjar lysa. Slå ifrån aggregatet genom att ställa ström- brytaren (bild 11) på „OFF“. Kontrollampan (3) för drift slocknar. Obs! Innan aggregatet slås på måste man kon- trollera att omkopplaren för elektrod-/TIG-svets- ning (12) står på elektrodsvetsning. Förberedelser inför svetsning Jordklämman (9) ska fästas direkt på svetsstycket eller på underlaget där svetsstycket har ställts. Obs! Se till att det fi nns direkt kontakt till svetssty- cket. Undvik därför lackerade ytor eller isolerande material. På elektrodhållarens ände fi nns en specialklämma som används för att klämma fast elektroden. Använd alltid svetsskärm under svetsning. Denna skärm skyddar ögonen mot ljusstrålarna från ljus- bågen men gör det ändå möjligt att hålla svetssty- cket under uppsikt (medföljer ej).

6. Använda aggregatet

Svetsning Efter att alla elektriska anslutningar för strömför- sörjningen samt för svetsströmkretsen har utförts kan du gå tillväga på följande sätt: De fl esta överdragna elektroder ansluts till plus- polen. Det fi nns dock andra slags elektroder som ska anslutas till minuspolen. Beakta tillverkarens instruktioner angående typ av elektrod och kor- rekt polaritet. För in elektrodens ej överdragna del i elektrodhål- laren (8) och anslut jordklämman (9) till svetssty- cket. Se till att fullgod elektrisk kontakt fi nns. Slå på svetsen med strömbrytaren (11) och ställ in svetsströmmen med potentiometern för inställ- ning av svetsströmmen (1) Beroende på vilken slags elektrod du vill använda. Håll svetsskärmen framför ansiktet och dra med elektrodspetsen på samma sätt som om du vill tända en tändsticka. Detta är den bästa metoden för att tända ljusbå- gen. Anl_TC_IW_170_SPK1.indb 56Anl_TC_IW_170_SPK1.indb 56 10.01.2017 14:25:0810.01.2017 14:25:08S

Elektrod Ø (mm) Svetsström (A) 1,6 40 – 50 2 40 – 80 2,5 60 – 110 3,2 80 – 150 4,0 120 – 150 Obs! För inte ned elektrodspetsen kort mot arbetssty- cket. Det fi nns risk för att skador uppstår och att det blir svårt att tända ljusbågen. Så snart ljusbågen har tänts, försök att anpassa avståndet till arbetsstycket med hänsyn till den aktuella elektrodens diameter. Håll avståndet så konstant som möjligt medan du svetsar. Luta elektroden i arbetsriktningen med 20-30 grader. Obs! Använd alltid en tång för att ta bort förbrukade elektroder eller för att fl ytta arbetsstycken som just har svetsats. Tänk på att elektrodhållaren (8) alltid måste läggas ned i isolerat skick efter att du har utfört svetsningen. Du får inte ta bort slagg från svetsen förrän den har svalnat. Om du vill fortsätter att svetsa vid en avbruten svets måste du först ta bort slaggen från ansats- stället. TIG-svetsning Innan du börjar med TIG-svetsning med aggrega- tet, måste du kontrollera att aggregatet har slagits ifrån med strömbrytaren (11). Ställ omkopplaren för elektrod-/TIG-svetsning (14) på TIG-svetsning. Efterföljande arbetssteg beskrivs i bruksanvisnin- gen till ditt TIG-svetsbrännar-set. Obs! Om större gasfl askor används ska dessa fi xeras så att de inte kan välta! Överhettningsskydd Svetsaggregatet är utrustat med ett överhett- ningsskydd som ska skydda svetstransformatorn mot överhettning. Om överhettningsskyddet löser ut tänds kontrollampan (4) på svetsen. Låt då svetsaggregatet svalna under en viss tid.

7. Byta ut nätkabeln

Fara! Om nätkabeln till denna produkt har skadats mås- te den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet efter- som det annars fi nns risk för personskador.

8. Rengöring, Underhåll och

reservdelsbeställning Fara! Dra alltid ut stickkontakten inför alla rengörings- arbeten.

8.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av mas- kinen med en ren duk eller blås av den med tryckluft med svagt tryck.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elekt- riska slag.

I maskinens inre fi nns inga delar som kräver un- derhåll.

8.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser- vdelar:

Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info Anl_TC_IW_170_SPK1.indb 57Anl_TC_IW_170_SPK1.indb 57 10.01.2017 14:25:0810.01.2017 14:25:08S

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack- ningen.

Koppla loss samtliga anslutningar innan aggre- gatet transporteras till en annan plats. Därefter är aggregatet klart för transport. Anl_TC_IW_170_SPK1.indb 58Anl_TC_IW_170_SPK1.indb 58 10.01.2017 14:25:0810.01.2017 14:25:08S

Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin- ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen- ter vars syfte har varit att komplettera den förbrukade utrustningen. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH. Med förbehåll för tekniska ändringar. Anl_TC_IW_170_SPK1.indb 59Anl_TC_IW_170_SPK1.indb 59 10.01.2017 14:25:0810.01.2017 14:25:08S

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-

gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garan- titjänster, får du genast en reparerad eller ny produkt av oss. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_TC_IW_170_SPK1.indb 60Anl_TC_IW_170_SPK1.indb 60 10.01.2017 14:25:0810.01.2017 14:25:08HR/BIH
