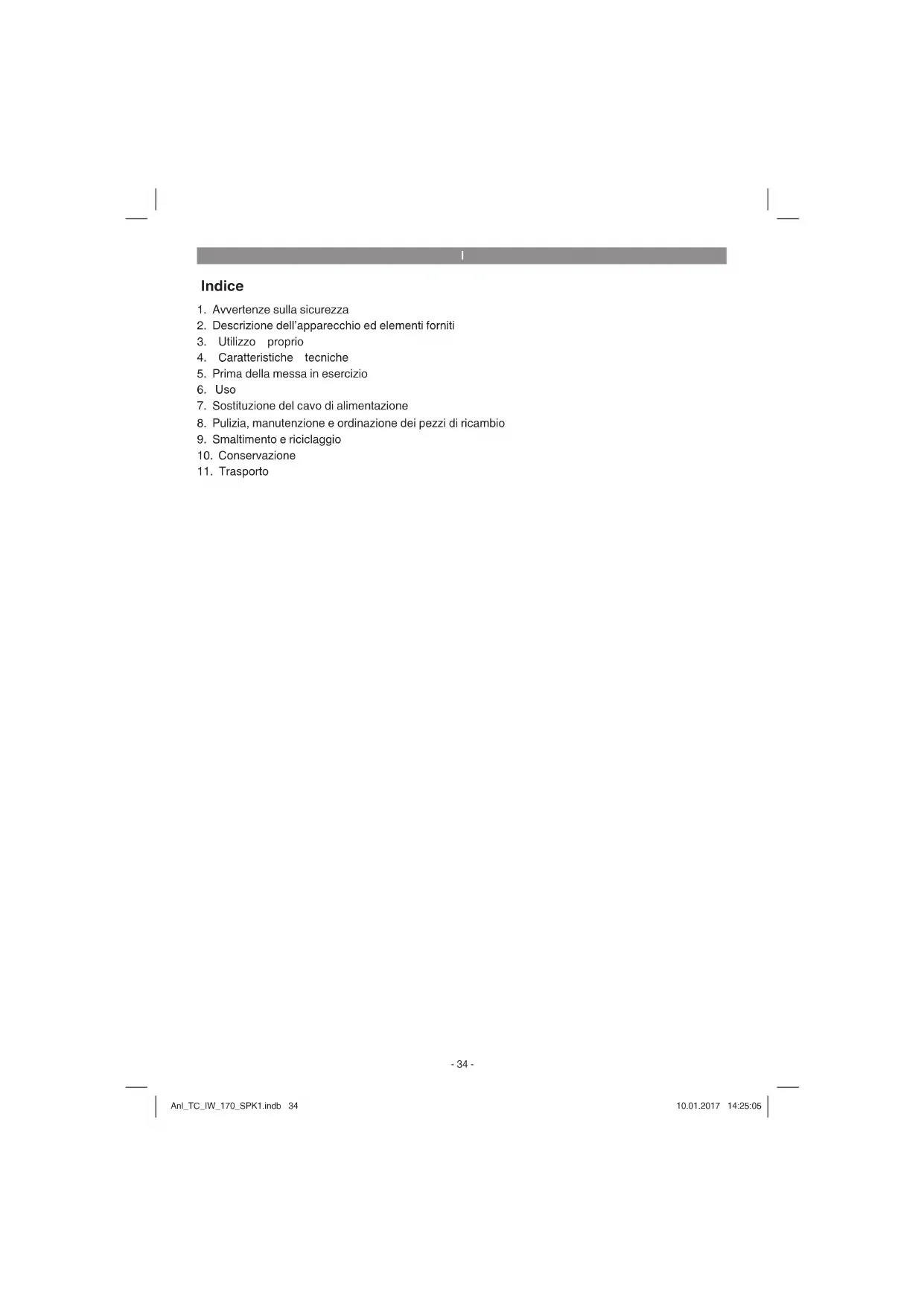

MANUALE UTENTE TCIW 170 EINHELL

1. Avverenze sulla sicurezza
2. Descrizione dell'apparecchio ed elementi forniti
3. Utilizzo proprio
4. Caratteristica techniche
5. Prima della messa in esercizio
6. Uso
7. Sostituazione del cavo di alimentazione
8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
9. Smaltimento e riciclaggio
10. Conservazione
11. Trasporto

Pericolo! - Prima della messa in esercizio leggete e osservate le istruzioni per l'uso e le avventenze di sicurezza.

Attenzione! Indossate una maschera di protezione delle vie respiratoriè. Durante i lavori di saldatura si possono formare vapori velenosi. Indossate quando una maschera di protezione delle vie respiratoriè adeguata e arieggiate bene il locale.

Attenzione! Non lavorate maienza protezione per gli occhi! Indossate una maschera per saldatura durante tutte le operazioni che rappresentino un rischio per il molto e gli occhi.

Attenzione! Indossate guanti speciali per saldatura. Durante la saldatura possono essere scagliate all'intorno particelle incandescenti. Proteggete quindi mani e braccia con guanti speciali per saldatura.

Pericolo!

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiaso momento. Se date l'apparecchio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilita per incidenti o dati causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avventenze di sicurezza si trovano nell'opuscolo allegato.

Pericolo!

Leggete tutte le avventenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avventenze e le istruzioni per eventuali necessità future.

Pacemaker

Le persone che portano un dispositivo elettronico salvavita (come ad es. pacemaker, ecc.) dovrebbero consultare il medico prima di avvincini a impianti di saldatura ad arco, a taglio, per fusione o a punti, per accertarsi che i campi magnetici connessi ai forti flussi elettrici non influenzino il dispositivo salvavita.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1/2)

1. Potenziometro per l'impostazione della corrente di saldatura

2. Scala corrente di saldatura

3. Spia di controllo esercizio
4. Spia di controllo surriscaldamento
5. Accoppiamento rapido positivo
6. Accoppiamento rapido negativo
7. Cavo di alimentazione
8. Cavo con portaelettrodo
9. Cavo con morsetto di massa
10. Tracolla
11. Interruftore ON/OFF
12. Commutatore saldatura a elettrodo/TIG

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'appareccchio presentando un documento di acquisto valido entro e non及其他 15 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fine delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
• Togliete il materiale d'imballaggio e andere i fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
  Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
  Se possible, conservate l'imballaggio fino alla scadenza della garanzia.

Pericolo!

L'appareccchio e il materiale d'imballaggio non sono giocatoli! I bambini non devono giocare con sacchetti di plastica, fi Im e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Saldatriceinverter
- Istruzioni per l'uso originali
- Avverntenze di sicurezza

3. Utilizzo proprio

La salmatrice a inverter è adatta alla saldatura di tutti gli elettrodi comunamente in commercio con un diametro tra 1,6 e 4,0 mm. Grazie alla tracolla l'apparecchio si adatta in modo ottimale a un impeggo mobile. La salmatrice a inverter è ideale per lavori di riparazione, manutenzione e montaggio nel fai da te.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei giorni e delle lesions di uomini tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigiana o industriiale. Non ci assumiamo una garanzia quando l'apparecchio viene usato in

imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

EN 60974-1

Norma europea per saldatrici per saldature manuali ad arco con durata di inscriptiono limitata.

Inverter statico monofase,trasformatore e raddrizzatore

Simbolo per sorgenti di corrente di saldatura che sono adatte per la saldatura in ambiente con maggiore rischio elettrico.

\~50Hz

Corrente alternata e valore nominale della frequenza [Hz]

u0

Tensione nominale vuoto [V]

0

Diametro dell'elettrodo [mm]

U2

Tensione di saldatura [V]

12

Corrente di saldatura [A]

Corrente continua

Presa di rete; numero di fasi nonché simbolo della corrente alternata e valore nominale della frequenza.

U1

Tensione di rete [V]

1

Valore nominale massimo della corrente di rete [A]

11eff

Valore effettivo della corrente massima di rete [A]

D

Simbolo per linea caratteristica discendente

Saldature manuali ad arco con elettrodi cilindrici rivestiti

Saldatura TIG (Tungsten Inert Gas)

Fusibile con valore nominale in ampere nel collegamento alla rete

Non tenete o usate l'apparecchio in un ambiente umido o bagnato e sotto la pioggia.

IP 21S

Tipodi protezione

H

Classe di isolamento

X

Durata di inserimento

Collegamento alla rete: 230-240 V ~ 50 Hz

Tensione a vuoto 80 V

Potenza assorbita 6,3 kVA a 150 A

Protezione (A) 16

Peso ca. 5,9 kg

Saldatura con elettro di cilindrici rivestiti:

Corrente di saldatura 20-150 A

Durata di inserimento X

30% 150A

60% 106A

100% 82A

Saldatura TIG

Corrente di saldatura 30-170 A

Durata di inserimento X

30% 170A

60% 110A

100% 82A

Attenzione!

Rischi residui

Anche se dato elettROUTensile viene utilizzato seconde le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di dato elettROUTensile potrebbero presentarsi i seguenti pericolii:

1. Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.

Pericolo!

Questo elettrotensile sviluppa un Campo elettromagnetico durante l'esercizio. In determinate circostanze quello campo cui danneggiare dispositivi medici impianti attivi o passivi. Per ridurre il rischio di lesions gravi o mortali, consigliamo alle persone con dispositivi medici impianti di consultare il proprio medico e il produttore del dispositorio prima di utilizzato l'apparecchio.

5. Prima della messa in esercizio

Prima di inseire la spina nella presa di corrente assicuratve che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

Avyertenza!

Staccate sempre la spina di alimentazione prima di agli impostazione all'utensile.

Collegamento dei cavi di saldatura (Fig. 4)

Pericolo! Eseguite le operazioni di collegamento di cavi di saldatura (8/9) solo quando l'apparecchio è scollegato!

Collegate i cavi di saldatura come mostrato nella Fig. 4. A tale scopo collegiate i due connettori del portaelettro (8) e del morsetto di massa (9) con i relativi accoppiamenti rapidi (5/6) e bloccate i connettori ruotandoli in senso orario.

Durante i lavori di saldatura con elettrodi cilindrici rivestiti il cavo con il portaelettrodo (8) viene collegato normalmente al polo positivo (5), nella quale con il morsetto di massa (9) al polo negativo (6).

Accensione e spegnimento (Fig. 2/3)

Accendete l'apparecchio posizionando l'interruttore ON/OFF (11) su "ON". La spia di controllo dell'esercizio (3) inizia ad illuminiarsi. Spegnete l'apparecchio posizionando l'interruttore ON/OFF (11) su "OFF". La spia di controllo dell'esercizio (3) si spegne.

Attenzione! Prima di insere l'apparecchio assocuratevi pero che il commutatore saldatura a elettrodo/TIG (12) sua posizionato sulla saldatura a elettrodo.

Operazioni preliminari alla saldatura

Il morsetto di massa (9) viene fi ssato direttamente sul pezzo da saldare o alla base su cuiesso poggia.

Attenzione, assicuratevi che vi sia contatto diretto con il pezzo da salute. Evitate quando superfi civerniciate e/o materiali isolanti. Il cavo portaelettro di dotato all'estremità di un morsetto speciale che ha la funzione di serrare l'elettrodo.

Durante la saldatura'utilizzare sempre lo schermodi protezione. Esso protege gli occhi delle radiazioni luminose provenienti dall'arco, consentendo tuttavia di guardare chiaramente il materiale da saldare (non compreso tra gli elementi forniti).

6. Uso

Saldatura

Dopo aver effettuato tutti i collegamenti elettrici per l'alimentazione di corrente e per il circuito di saldatura si può essere segue:

La maggior parte degli elettrodi rivestiti vengono collegati al polo positivo. Ci sono tuttavia alcuni tipi di elettrodi che vengono collegati al polo negativo. Seguite le istruzioni del produttore circa il tipo di elettrodi e la polarità corretta.

Inserite l'estremita non rivestita dell'elettro do nel portaelettrodi (8) e collegate il morsetto di massa (9) con il pezzo da saldare. Assicuratevi che vi sia un buon contatto elettrico.

Inserire l'apparecchio premendo l'interruttore ON/OFF (11) e regolate la corrente di saldatura con il potenziometro (1). A seconda dell'elettro do che si intende usare. Tenete lo schermo protettivo davanti al viso e sfregate la punta dell'elettro sul pezzo da saldare allo stesso modo in cui si accende un fi ammiferro. Questo è il modo migliorere per innescare l'arco voltaico.

Eseguite un test con un pezzo di prova per verifi -

care se sono stati scelti l'elettrodo e l'intensità di corrente adatti.

Ø elettrodo (mm)	Corrente di salda-tura (A)
1,6 40 - 50
2 40 - 80
2,5 60 - 110
3,2 80 - 150
4,0 120 - 150

Attenzione!

Non picchiettate il pezzo da saldare con l'elettro: potrebbero verifi carsi danni e rendere più difficile l'innesco dell'arco.

Non appena innescato l'arco cercate di man-tenere una distanza dal pezzo da saldare che corrisponda al diametro dell'elettrodo utilizzato. Per quanto possibile la distanza dovrebbe rimanere costante durante la saldatura. L'inclinazione dell'elettrodo nella direzione di lavoro dovrebbe essere di 20/30 gradi.

Attenzione!

Utilizzato sempre una pinza per togliere gli elettrodi usati o per spostare pezzi appena saldati. Fare attenzione che il portaelettro do (8) dopo la saldatura sia sempre riposto su materiale isolante.

Le scorie devono essere totte solo dopo che il giunto si sia raff reddato.

Se si prosegue la saldatura in un giunto che presenti un'interruzione occorre prima togliere le scorie dal punto da dove si ricomincia.

Saldatura TIG

Prima di,iniziare un lavoro di saldatura TIG assicuratevi che l'apparecchio sia stato disinserito con l'interruttore ON/OFF (11). Portate quando il commutatore saldatura a elettro/THG (14) su saldatura TIG.

Per ulteriori informazioni su come procedere leggete le istruzioni del vosto set per cannello per saldatura TIG.

Attenzione!

Se si utilizzato bombole del gas di grande dimensioni, queste devono essere assicurate contro il ribaltamento!

Protezione da surriscaldamento

La saldatrice è dotata di una protezione da surriscaldamento che protege il trasformatore di saldatura. Se scatta la protezione da surriscaldamento si illumina la spia di controllo (4) dell'apparecchio. Fate raff reddare la saldatrice per quale minuto.

7. Sostituzione del cavo di alimentazione

Pericolo!

Se il cavo di alimentazione di quello apparecchio viene danneggiato delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasti lavoro di pulizia staccate la spi- na dalla presa di corrente.

8.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consiglio di pulire l'apparecchio subito\ ismo\ 0.5 kg/kg 0.5 kg/kg 0.5 kg/kg 0.5 kg/kg 0.5 kg/kg 0.5 kg/kg 0.5 kg/kg 0.5 kg/kg 0.5 kg/kg 0.5 kg/kg 0.5 kg/kg 0.5 kg/kg 0.5 kg/kg 0.5 kg/kg 0.5 kg/kg 1 kg/kg 1 kg/kg 1 kg/kg 1 kg/kg 1 kg/kg 1 kg/kg 1 kg/kg 1 kg/kg 1 kg/kg 1 kg/kg 1 kg/kg 1 kg/kg 1 kg/kg 1 kg/kg 1 kg/kg 1 kg/kg 1 kg/kg 1 kg/kg 1 kg/kg 1 kg/kg 2 kg/kg 2 kg/kg 2 kg/kg 2 kg/kg 2 kg/kg 2 kg/kg 2 kg/kg 2 kg/kg 2 kg/kg 2 kg/kg 2 kg/kg 2 kg/kg
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po'di sapone. Non usate detergenti o solventi perché questei ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio. La penetrazione di acqua in un elettROUTensile aumento il rischio di una scossa elettrica.

8.2 Manutenzione

All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

• modello dell'apparecchio

• numero dell'articolo dell'apparecchio

• numero d'ident. dell'apparecchio

• numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono esseregettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va consegnato ad un apposto centro di racolta. Se non vi è noto nessun centro di racolta, rivolgetevi per informazioni all'amministrazione comunale.

10. Conservazione

Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30^ .
Conservate l'elettroutensile nell'imballaggio originale.

11. Trasporto

Prima di trasportare l'apparecchio in un altro luogo, togliete prima tutti i collegamenti. Solo a quosto punto l'apparecchio è pronto per il trasporto.

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettrotensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternative di riciclaggio alla richiesta di restituzione:

il propriétario dell'apparecchio elettrico è tenuto in alternatively,[invece della restituzione,a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio piùanche venire consecnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul ricericaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi aesiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore riproduzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

Certificato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'appareccchio non dovesse tutte funzionale correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa schedà di garanzia. Siamo a vostra disposizioneanche Telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quando segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persona fisiche che non intendono utilizzare quello prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicate concede in aggiunta alla garanzia legaleagli acquirenti di nuovi appearechi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errorsi di materiale o di produzione, ed è limitata, a notre discrezione, all'eliminazione di quosti difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apprecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitationi equivalenti.

1. Sono esclusi dalla nostra garanzia:

2. Danni all'apparecchio causati alla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, alla mancata osservanza delle istruzioni per l'uso (come ad es. collagamento a una tensione di rete o a un tipo di corrente non corretti), alla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

3. Danni all'apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, anni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).

4. Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di alto tipo naturale.

5. Il periodo di garanzia è 24 anni e inizi a partire nella data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane delloève avere accertato il difetto. É esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comperta una prerogha del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non inizi un nuovo periodo di garanzia. Ciò valeanche nel caso in cui si ricorra a un servizio sul periodo.

6. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l'apparecchio è difettosotramite sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documents come prova dell'acquisto del vosto applicecchio nuovo. Apparechi inviati sono i relativi documenti o alla targhetta d'identificazione sono esclusi nella prestazione di garanzia perché non possono essere classificati in modo correspondente. Se il difetto dell'apparecchio rientra nella notre prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un applicecchio nuovo.

Naturalmente effettuiamo a pagamento anche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di但这a garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.
