Produkttyp	Sladdlös häcksax
Varumärke	Pattfield
Modell	PE-AHH 18 Li Basic
Märkspänning	18 V
Batterityp	Litiumjon (kompatibel med serie PE-Power-X-Change)
Bladets längd	450 mm
Maximal klipplängd	400 mm
Tandavstånd	16 mm
Klipp per minut	1700
Ljudtrycksnivå (LpA)	81,05 dB(A)
Garanti ljudeffektnivå (LWA)	102 dB(A)
Vibrationsvärde (ah)	≤ 2,5 m/s²
Teleskopisk räckvidd	2 justerbara rör
Motorhuvens lutning	7 lägen
Handtagets lutning	4 lägen
Bladskydd	Avtagbart skydd medföljer
Säkerhetsanordning	Startspärr + på/av-brytare
Avsedd användning	Klippning av häckar, buskar och snår
Bladunderhåll	Regelbunden rengöring och smörjning efter användning
Garanti	3 år enligt tillverkarens villkor
Ingående tillbehör	Stödhandtag, rör, bärsele, monteringssats, bladskydd

Vanliga frågor - PE-AHH 18 Li Basic Pattfield

Vilket batteri ska användas med häcksaxen PE-AHH 18 Li Basic?

Använd endast Li-Ion-batterier från serien PE-Power-X-Change (18 V, 1,5 Ah, 3,0 Ah eller 4,0 Ah). Ladda endast med motsvarande PE-Power-X-laddare.

Hur justeras klipphuvudets lutning?

Tryck på de två stoppknapparna (14) på motorhuset och ställ in lutningen i ett av de 7 lägena.

Kan häcksaxen användas i regn?

Nej, häcksaxen får inte användas i regn eller på våta häckar. Skydda apparaten mot fukt för att undvika risk för elektriska stötar.

Hur justeras längden på det teleskopiska röret?

Lossa låsmuttrarna (10 och 12) genom att vrida åt vänster, dra ut rören till önskad längd och dra sedan åt muttrarna genom att vrida åt höger.

Vad gör jag om apparaten inte startar?

Kontrollera att batteriet är laddat och korrekt insatt (låsknapparna måste klicka i). Om problemet kvarstår, se felsökningsschemat i manualen eller lämna in apparaten i butiken.

Hur underhåller jag häcksaxens blad?

Rengör bladen med en borste efter varje användning och applicera ett tunt lager olja (bild 22). Kontrollera bladens skick regelbundet och byt ut dem i par om de är skadade.

Hur lång är batteriets laddningstid?

Laddningstiden beror på kapaciteten: 1,5 Ah: 30 min (snabb laddning 85 % på 30 min, totalt ca 40 min); 3,0 Ah: 60 min (totalt ca 75 min); 4,0 Ah: 80 min (totalt ca 100 min).

Kan jag använda häcksaxen utan bärsele?

Det rekommenderas starkt att alltid bära bärselen under arbetet för att fördela vikten och undvika skador. Stäng alltid av apparaten innan du lossar selen.

Hur monterar jag den extra monteringssatsen till häcksaxen?

Placera monteringssatsen och motorhuvudet så att pilarna matchar. Tryck satsen mot huvudet och vrid den åt höger tills den låses fast. Bladskyddet måste vara på plats.

Vad gör jag om bladen fastnar?

Stanna omedelbart apparaten, ta bort batteriet och avlägsna orsaken till blockeringen (gren etc.) med handskar. Rör aldrig bladen när de rör sig.

BRUKSANVISNING PE-AHH 18 Li Basic Pattfield

Översättning av originalbruksanvisning Batteridriven häcksax 18 V

CZ

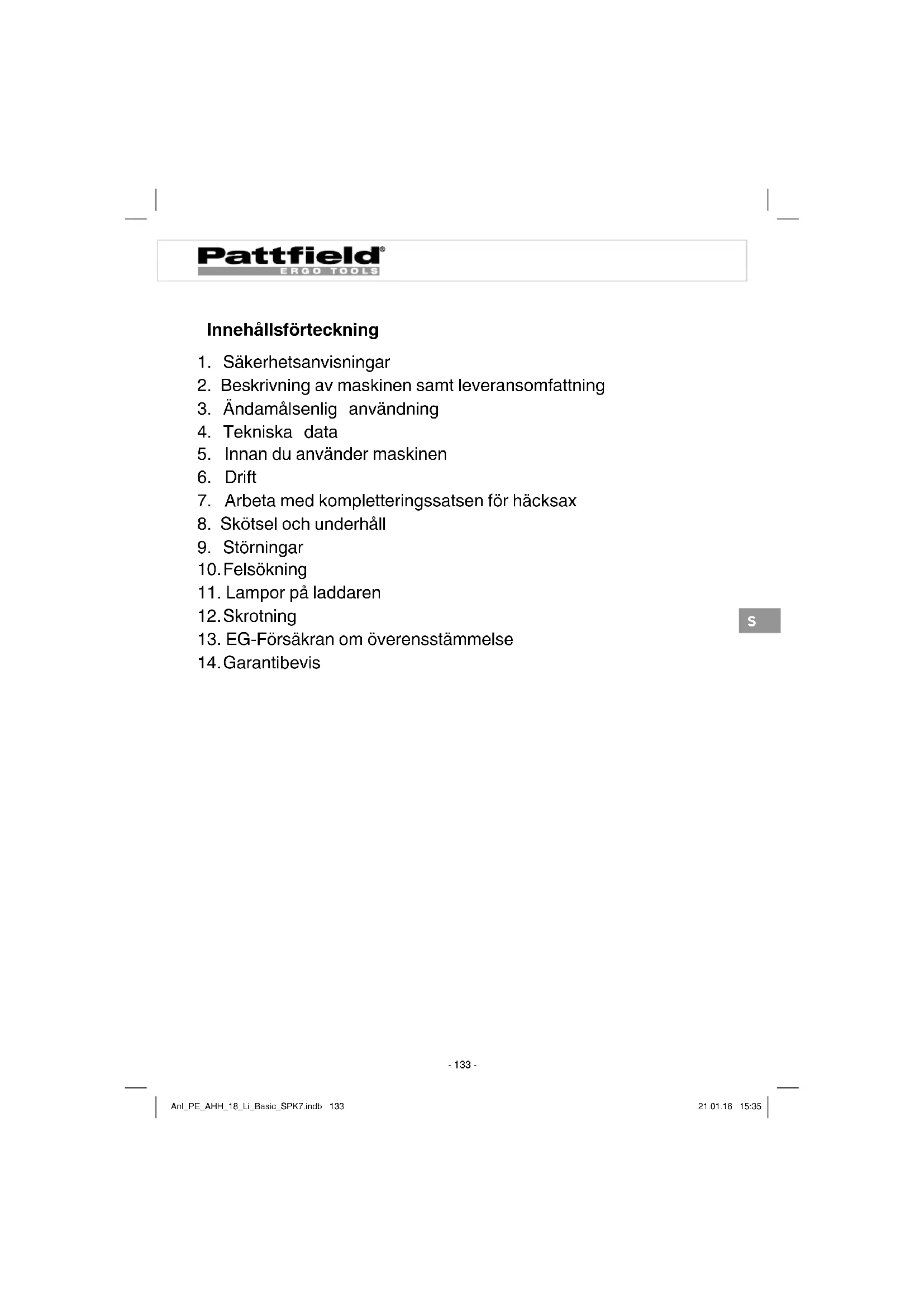

Innehållsförteckning

1. Säkerhetsanvisningar
2. Beskrivning av maskinen samt leveransomfattning
3. Ändamålsenlig användning
4. Tekniska data
5. Innan du använder maskinen
6. Drift
7. Arbeta med kompletteringssatsen för häcksax
8. Skötsel och underhåll
9. Störningar
10. Felsökning
11. Lampor på laddaren
12. Skrotning
13. EG-Försäkran om överensstämmelse
14. Garantibevis

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

Denna maskin är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristfällig erfarenhet och/eller kunskap, såvida inte en person som ansvarar för säkerheten håller uppsikt eller ger instruktioner om korrekt användning av maskinen. Barn ska hållas under uppsikt för att säkerställa att de inte använder maskinen som leksak.

Förklaring av skyltar på maskinen (bild 23)

1. Varning!
2. Använd ögon-/huvud- och hörselskydd!
3. Skydda maskinen mot regn och väta!
4. Risk för livsfarligt elektrisk slag. Avståndet till strömledningar ska uppgå till minst 10 m!
5. Läs igenom bruksanvisningen före användning!
6. Bär fasta skor!
7. Se upp för delar som faller ned eller slungas iväg!

1. Håll tillräckligt avständ.

2. Använd skyddshandskar

Allmänna säkerhetsanvisningar för elverktyg

Begreppet "elverktyg" som anges i säkerhetsanvisningarna gäller för såväl nätdrivna elverktyg (med nätkabel) som för batteridrivna elverktyg (utan nätkabel).

1. Arbetsplatssäkerhet

a) Se till att din arbetsplats är ren och har tillräcklig belysning. Dålig ordning samt otillräcklig belysning på arbetsplatsen kan leda till olycksfall.

b) Använd inte detta elverktyg i explosiv miljö där brännbara vätskor, gaser eller damm finns. Elverktyg genererar gnistor som kan antända damm eller ångor.

c) Se till att barn och andra personer inte befi nner sig i närheten av elverktyget när detta används. Om du distraheras finns det risk för att du förlorar kontrollen över elverktyget.

2. Elektrisk säkerhet

a) Elverktygets stickkontakt måste passa i stickuttaget. Stickkontakten får aldrig ändras på något sätt. Använd inga adapter-stickkontakter till jordade elverktyg. Riskerna för elektriska slag är lägre om stickkontakterna inte har ändrats och om passande stickuttag används.

b) Undvik kroppskontakt med jordade ytor, t ex rör, radiatorer, spisar och kylskåp. Det finns större risk för elektriska slag om din kropp är elektriskt jordad.

c) Se till att elverktygen inte utsätts för regn eller annan fukt. Om vatten tränger in i ett elverktyg höjs risken för elektriska slag.

d) Använd endast kabeln till de syften den är avsedd för, dvs. använd inte kabeln till att bära eller hänga upp elverktyget, eller till att dra ut stickkontakten ur stickuttaget. Se till att

kabeln inte kommer i närheten av värme, olja, skarpa kanter eller rörliga maskindelar. Om kabeln har skadats eller snotts runt höjs risken för elektriska slag.

e) Om du jobbar med ett elverktyg utomhus, får du endast använda en förlängningskabel som är avsedd för utomhusbruk. Med en förlängningskabel som är lämplig för utomhusbruk sänks risken för elektriska slag.
f) Om det inte går att undvika att använda elverktyget i fuktig omgivning, måste du använda en jordfelsbrytare. Om en jordfelsbrytare används sänks risken för elektriska slag.

3. Säkerhet för personer

a) Var uppmärksam och var medveten om vilka arbetsuppgifter du vill utföra. Var försiktig när du hanterar elverktyget. Använd aldrig elverktyget om du är trött eller om du är påverkad av droger, alkohol eller läkemedel. Ett ögonblicks ouppmärksamhet när du använder elverktyget kan leda till allvarliga personskador.
b) Bär personlig skyddsutrustning och alltid skyddsglasögon. Om du bär personlig skyddsutrustning, t ex ansiktsmask, halkfria skyddsskor, skyddshjälm eller hörselskydd, beroende på typ och användning av elverktyg, kan risken för personskador sänkas.
c) Undvik att starta upp elverktyget oavsiktligt. Kontrollera att elverktyget har slagits ifrån innan du ansluter det till elnätet eller batterier. Detsamma gäller om du ska lyfta upp eller bära elverktyget. Det finns risk för olyckor om du håller ett finger på strömbrytaren medan du bär elverktyget, eller om strömbryta- ren är tillslagen när du ansluter elverktyget till elnätet.
d) Ta bort inställningsverktygen eller nycklarna innan du slår på elverktyget. Ett verktyg eller en nyckel som sitter i en roterande del kan leda till personskador.
e) Undvik onormala kroppshållningar. Se till att du står stabilt och håll alltid balansen. Därigenom kan du bättre kontrollera elverktyget i en oväntad situation.

f) Bär lämpliga kläder. Bär aldrig löst sittande kläder eller smycken. Se till att hår, kläder och handskar inte befi nner sig i närheten av rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om dammsugare och anläggningar för dammupptagning kan monteras måste du övertyga dig om att dessa har anslutits och används på föreskrivet sätt. Med dammsugning är det möjligt att reducera personrisker pga dammbildning.

1. Använda och hantera det elverktyget

a) Överbelasta inte elverktyget. Använd endast elverktyget till avsedda arbetsuppgifter. Ett passande elverktyg fungerar bäst och säkrast inom det angivna eff ektområdet.
b) Använd aldrig elverktyget om strömbrytaren är defekt. Ett elverktyg som inte längre kan slås på resp. ifrån är farligt och måste därför repareras.
c) Dra ut stickkontakten ur stickuttaget och/eller dra ut batteriet innan du gör några inställningar på elverktyget, byter tillbehör eller lägger undan elverktyget. Denna försiktighetsåtgård förhindrar att elverktyget startar oavsiktligt.
d) När ett elverktyg inte används ska det förvaras utom räckhåll för barn. Låt endast sådana personer använda elverktyget som känner till det och som har läst igenom dessa anvisningar. Elverktyg är farliga om de används av oerfarna personer.
e) Vårda dina elverktyg noggrant. Kontrollera att rörliga delar fungerar på avsett vis och inte kläms fast, om delar har brutits loss eller har skadats så svårt att elverktygets funktion är begränsad. Lämna in elverktyget för reparation av skada-de delar innan du använder elverktyget. Många olyckor kan härledas till dåligt underhåll på elverktyg.
f) Se till att skärverktygen är vassa och rena. Skärverktyg som underhålls noggrant och som har vassa skär kläms inte fast så fort och underlättar dessutom arbetet.

g) Använd elverktyg, tillbehör, insatsverktyg osv enligt dessa instruktioner. Beakta arbetsvillkoren och vilka arbetsuppgifter som ska utföras. Om elverktyg används till andra ändamål än de som är avsedda, finns det risk för att farliga situationer uppstår.

1. Använda och hantera det batteridrivna verktyget

a) Ladda endast batterierna i laddare som rekommenderats av tillverkaren. Det finns risk för brand om ett batteri laddas i en laddare som inte är avsedd för denna typ av batterier.

b) Använd endast avsedda batterier i elverktygen. Om andra batterier används finns det risk för personskador och brandfara.

c) Förvara batterier som inte används på tillräckligt avständ från gem, mynt, nycklar, spik, skruvar och andra metallföremål som kan förorsaka en elektrisk överbryggning mellan kontakterna. En kortslutning mellan batteriets kontakter kan leda till brännskador eller brand.

d) Vid felaktig användning fi nns det risk för att batterivätska läcker ut ur batteriet. Undvik kontakt med denna vätska. Om du av misstag kommer i beröring med sådana vätskor måste du genast spola av med vatten. Om vätskan har kommit in i ögonen måste du dessutom kontakta läkare. Batterivätska som har läckt ut kan förorsaka hudirritation eller brännskador.

1. Service

a) Låt endast kvalifi cerad fackpersonal reparera ditt elverktyg. Endast original-reservdelar får användas. Därmed kan man garantera att elverktyget fortfarande är säkert.

Säkerhetsanvisningar för häcksaxar:

- Se till att alla kroppsdelar hålls på avstånd till skärverktygen. Medan knivarna är igång får du aldrig försöka ta bort material som har klippts eller hålla fast i material som ska klippas. Maskinen måste ha slagits ifrån innan du får lov att

ta bort inklämt material. Ett ögonblicks ouppmärksamhet medan du använder häcksaxen kan leda till allvarliga skador.

- Bär alltid häcksaxen i handtaget medan knivarna står stilla. Om häcksaxen ska transporteras eller förvaras måste svärdskyddet alltid sättas på. Hantera maskinen varsamt för att sänka risken för skador av kniven.

- Håll endast fast elverktyget i de isolerade handtagen eftersom det finns risk för att skärverktyget kommer i kontakt med dolda elkablar. Om skärverktyget kommer i kontakt med en spänningsförande kabel finns det risk för att maskinens metalldelar sätts under spänning vilket leder till elektriskt slag.

Särskilda säkerhetsanvisningar

Vi tillverkar varje batteripaket mycket noggrant. Därmed kan vi garantera att batterierna som du använder har maximal energitäthet, livslängd och säkerhet. Battericellerna har flera säkerhetsfunktioner på olika nivåer. Efter att varje enstaka cell har formaterats registreras dess elektriska parametrar. Dessa data används därefter för att kunna gruppera optimala batteripaket. Trots alla säkerhetsåtgärder måste man alltid hantera batterierna varsamt. För en säker drift måste följande punkter tvunget beaktas.

En säker drift är endast möjlig om battericellerna är intakta! En felaktig hantering leder till skador på cellerna.

Obs! Olika analyser har bekräftat att en felaktig användning och bristfällig skötsel ofta är en orsak till skador på högeffektbatterier.

Anvisningar för hantering av batteriet

1. Batteriet som medföljer den batteridrivna produkten är inte uppladdat. Det måste därför laddas upp innan du kan använda det för första gången.

2. För bästa möjliga batteriprestanda bör du undvika djupa urladdningscykler. Ladda batteriet ofta.

1. Förvara ditt batteri på en sval plats, helst vid 15°C, och håll det uppladdat till 40 %.
2. Litiumjon-batterier är utsatta för en naturlig åldring. Batteriet måste bytas ut senast när kapaciteten uppgår till endast 80 % av ett nytt batteri. Svaga celler i ett förbrukat batteri kan inte längre uppfylla de eff ektkraven och utgör därmed en säkerhetsrisk.
3. Kasta aldrig förbrukade batterier i eld. Explosionsfara!
4. Sätt inte eld på batteriet och förbränn det inte.
5. Batterier får inte djupurladdas! En djupurladdning skadar battericellerna. Den vanligaste orsaken till djupurladdning är att batterierna har förvarats för lång tid eller att delvis urladdade batterier inte har använts. Avbryt arbetet när du märker att eff ekten i elverktyget avtar markant eller om skyddselektroniken löser ut. Batteriet får endast läggas undan för förvaring efter att det har laddats upp komplett.
6. Skydda batterier och verktyg mot överbelastning! Överbelastning leder snabbt till överhettning och skador på cellerna i batterihöljets inre. Överhettningen märks inte av på utsidan.
7. Undvika skador och slag! Byt genast ut batterier som har fallit ned från en meters höjd eller mer, eller som har utsatts för kraftiga slag. Detta gäller även om batteriets hölje verkar vara oskadat. Battericellerna i batteriets inre kan vara allvarligt skadade. Beakta även instruktionerna för hantering av förbrukade batterier.
8. Vid överbelastning och överhettning kopplar den integrerade säkerhetsfränkopplingen ifrån elverktyget av skyddsskäl. Varning! Fortsätt inte att trycka in strömbrytaren efter att skyddskretsen har slagit ifrån elverktyget. Detta kan leda till skador på batteriet.
9. Använd endast original-batterier. Om andra batterier används fi nns det risk för personskador, explosion och brandfara.

Anvisningar för laddare och laddning

1. Beakta uppgifterna som anges på laddarens typskylt. Anslut laddaren endast till sådan nätspänning som anges på typskylten.

2. Skydda laddaren och ledningen mot skador och vassa kanter. Skadade kablar måste genast bytas ut av en behörig elinstallatör.

3. Se till att laddaren, batterierna och den batteridrivna produkten är otillgängliga för barn.

4. Använd inga skadade laddare.

5. Använd inte den medföljande laddaren för att ladda andra batteridrivna produkter.

6. Batteriet värms upp vid alltför stor belastning. Låt batteriet svalna till rumstemperatur innan du laddar det.

7. Batterier får inte överladdas! Beakta de maximala laddningstiderna. Dessa laddningstider gäller endast för urladdade batterier. Om ett batteri som är uppladdat, antingen helt eller delvis, ansluts fl era gånger kommer detta att leda till överladdning, samtidigt som cellerna skadas. Låt inte batterierna sitta kvar i laddaren i flera dagar.

8. Använd och ladda aldrig batterier om du tror att de inte har laddats under senaste 12 månaderna. Det finns hög risk för att batteriet redan har omfattande skador (djupurladdning).

9. Om batteriet laddas vid en temperatur under 10°C kommer cellerna att skadas kemiskt. Detta kan leda till brand.

10. Använd inga batterier som har värmts upp under laddningen. Det fi nns risk för att battericellerna har skadats.

11. Använd inga batterier som har deformerats under laddning, eller som uppvisar andra otypiska symptom (läckande gas, knackande eller väsande ljud).

12. Ladda inte ur batteriet helt (rekommenderad urladdning max. 80 %). En komplett urladdning leder till att battericellerna åldras i förtid.

13. Lämna aldrig batterierna utan uppsikt medan de laddas!

Skydda mot miljöpåverkan

1. Bär lämpliga arbetskläder. Använd skyddsglasögon.
2. Skydda din batteridrivna produkt och laddaren mot fukt och regn. Fukt och regn kan leda till farliga skador på battericellerna.
3. Använd inte den batteridrivna produkten i närheten av ångor eller brännbara vätskor.
4. Använd laddaren och batteridrivna produkter endast i torrt skick och vid en omgivningstemperatur mellan 10 och 40°C.
5. Förvara inte batteriet på platser som kan uppnå en temperatur över 40°C, i synnerhet inte i fordon som har parkerats i solen.
6. Skydda batterierna mot överhettning! Överbelastning, överladdning eller solstrålning leder till överhettning och skador på cellerna. Ladda inte och använda inte batterier som har överhettats – byt genast ut dem.
7. Förvaring av batterier, laddare och batteridrivna produkter.
   Förvara laddaren och din batteridrivna produkt endast i torra utrymmen vid en omgivningstemperatur mellan 10 och 40°C. Förvara litiumjon-batteriet svalt och torrt vid 10-20°C. Skyddas mot luftfuktighet och direkt solstrålning. Förvara batterierna endast i laddat skick (min. 40 % uppladdat).
8. Förhindra att litiumjon-batteriet fryser till. Batteriet som har lagrats längre än 60 minuter under 0°C måste kastas.
9. Var försiktig när du hanterar batterier med tanke på den elektrostatisk laddningen: elektrostatiska urladdningar leder till skador på skyddselektroniken och battericellerna! Undvik därför tvunget att elektrostatisk uppladdning uppstår och rör aldrig vid batteriets poler!

s

Laddningsbara batterier och batteridrivna elverktyg innehåller miljöfarliga material. Kasta inte batteridrivna produkter i hushållssoporna. Ta ut batteriet ur den defekta eller slitna produkten och lämna in det till din närmaste Hornbach byggmarknad. Om batteriet inte kan tas ut ska den kompletta batteridrivna produkten lämnas in. Endast tillverkaren kan garantera en föreskriven avfallshantering.

När du returnerar eller avfallshanterar batterier eller batteridrivna produkter, måste du se till att dessa förpackas separat i plastpåsar för att undvika kortslutningar eller brand!

Laddningsbara batterier får endast förvaras i torra utrymmen med en omgivningstemperatur mellan +10°C och +40°C. Se till att batterierna har laddats (minst 40 %) innan de läggs undan för förvaring

Extra säkerhetsanvisningar

1. Dra alltid ut batteriet inför arbeten vid häcksaxen, vid t ex

2. rengöring av knivarna

3. felsökning efter störningar
4. rengöring och underhåll

5. obevakad bortläggning under raster

6. Maskinen kan förorsaka svåra personskador! Läs igenom bruksanvisningen noggrant.

- vid föreskriven hantering

• vid förberedelser
• vid reparation
• vid start och stopp av maskinen

Ta reda på hur alla reglage fungerar och hur maskinen ska användas på avsett vis.

1. Håll alltid fast häcksaxen med båda händerna.
2. Se till att du står stadigt och har kraftiga skor när du använder häcksaxen.
3. Använd inte häcksaxen i regn eller om häcken är våt. Låt inte häcksaxen ligga utomhus. Häcksaxen får inte användas om den är våt.
4. Vi rekommenderar att du bär skyddsglasögon och hörselskydd när du använder häcksaxen.
5. Bär lämpliga arbetskläder som t ex gummihandskar och halkfria skor. Bär inga löst sittande kläder. Använd hårnät om du har långt här.
6. Undvik att stå på ett onormalt sätt och se till att du står stadigt, särskilt om du använder stegar och pallar.
7. Håll maskinen på tillräckligt avständ från dig medan du jobbar.
8. Se till att inga människor eller djur befinner sig inom grässaxens arbets- eller svängningsområde.
9. Bär alltid häcksaxen i styrhandtaget.
10. Kontrollera regelbundet om klippanordningen har skadats. Låt din Hornbach byggmarknad reparera klippanordningen vid behov.
11. Om klippanordningen är blockerad, t ex av tjocka grenar eller liknande, måste du genast ta häcksaxen ur drift. Ta ut batteriet och åtgärda därefter orsaken till blockeringen.
12. Förvara maskinen i ett torrt och säkert utrymme utom räckhåll för barn.
13. Använd alltid svärdskyddet när du transporterar eller förvarar häcksaxen.
14. Undvik att överbelasta verktyget och använd maskinen endast till avsett arbete, dvs endast till klippning av häckar, buskar och större plantor.

1. Kontrollera häcksaxen regelbundet och utför underhåll i avsedda intervall. Skadade knivar får endast bytas ut parvis. Om maskinen har fallit ned eller utsatts för slag ska den kontrolleras av en expert.
2. Sköt om och underhåll verktyget noggrant. Se till att ditt verktyg är rent och vasst för att kunna jobba säkert och eff aktivt. Beakta och följ anvisningarna för underhåll och skötsel.
3. Enligt bestämmelserna som har utgetts av lantbrukets yrkesförbund får endast personer som är äldre än 17 år använda elektriskt drivna häcksaxar. Personer över 16 år kan använda häcksaxen under uppsikt.
4. Använd aldrig maskinen om klippanordningen är skadad eller mycket sliten.
5. Observera omgivningen och beakta eventuella faror som du kanske inte kan höra pga bullret från häcksaxen.
6. Undvik att använda häcksaxen om andra personer, främst barn, fi nns i närheten.
7. Barn får inte använda häcksaxen.
8. Bullernivån vid arbetsplatsen kan överskrida 85 dB(A). I sådana fall ska användaren skyddas med bullerdämpande och hörselskyddande åtgärder. Bullernivån i detta elverktyg har mätts upp enligt EN 60745-1 och EN 60745-2-15.
9. Vibrationerna som utgår från handtaget uppgår till < 2,5 m/s ^2 och har mätts upp enligt EN 60745-1 och EN 60745-2-15

Varning! Det är förbjudet att använda häcksaxen utan handskydd.

Vi rekommenderar att du ser efter om häcken innehåller dolda föremål (t ex stängsel).

Förvara säkerhetsanvisningarna på ett säkert ställe.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Handtag
2. Strömbrytare
3. Brytarspärr
4. Spärrknopp på handtaget för lutningsinställning
5. Monteringsmutter
6. Rör
7. Skulderbälte med säkerhetsuppregling
8. Stödhandtag

9. Spärrmutter teleskoprör 1

10. Teleskoprör 1

11. Spärrmutter teleskoprör 2

12. Teleskoprör 2 med motorkåpa

13. Spärrknopp på motorkåpan för lutningsinställning

14. Kompletteringssats för häcksax

15. Skydd för häcksaxkniv

2.2 Leveransomfattning

• Handtag, komplett
  • Rör med motorenhet, komplett
• Skulderbälte med säkerhetsuppregling
• Kompletteringssats för häcksax
  • Skydd för häcksaxkniv

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

- Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.

• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

3. Ändamålsenlig användning

Kompletteringssatsen för häcksax får endast monteras på det bifogade motorhuvudet.

Obs! Denna häcksax är endast avsedd för klippning av häckar, buskar och plantor. Obs! Använd inte maskinen för att klippa gräs.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

Såglängd max. 400 mm

Tandavständ ....16 mm

Snitt/min 1700

Obs!

Maskinen levereras utan batterier och utan laddare. Tänk på att mas- kinen endast får användas med Li-jon-batterier från serien PE-Power-X-Change!

PE-Power-X-Change

• 18 V, 1,5 Ah, 5 Li-jon-celler
• 18 V, 3,0 Ah, 10 Li-jon-celler
• 18 V, 4,0 Ah, 10 Li-jon-celler

Li-jon-batterierna i serien PE-Power-X-Change får endast laddas med PE-Power-X-laddaren.

Fara!

Buller och vibration

Buller- och vibrationsvärden har bestämts enligt ISO 22868.

Ljudtrycksnivå L _pA 81,05 dB(A)

Osäkerhet K_pA 3 dB

Ljudeff ektnivå L _WA uppmätt 98,23 dB(A)

Osäkerhet K _WA 3 dB

Ljudeff ektnivå LWA garanterad 102 dB(A)

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Totala vibrationsvärden (vektorsumma i tre riktningar) har bestämts enligt ISO 22867.

Handtag vid belastning

Vibrationsemissionsvärde a_h ≤ 2,5 m/s ^2

Vibrationsemissionsvärdet som anges har mätts upp med en standardiserad provningsmetod och kan variera beroende på vilket sätt som elverktyget används. I undantagsfall kan det faktiska värdet avvika från det angivna värdet.

Vibrationsemissionsvärdet som anges kan användas om man vill jämföra olika elverktyg.

Vibrationsemissionsvärdet som anges kan även användas för en första bedömning av inverkan från elverktyget.

\$

Begränsa uppkomsten av buller och vibration till ett minimum!

• Använd endast intakta maskiner.
- Underhåll och rengör maskinen regelbundet.
- Anpassa ditt arbetssätt till maskinen.
- Överbelasta inte maskinen.
- Lämna in maskinen för översyn vid behov.
- Slå ifrån maskinen om den inte används.
- Bärhandskar.

5. Innan du använder maskinen

Maskinen levereras utan batterier och utan laddare!

Obs! Montera inte batteriet förrän maskinen har monterats komplett och samtliga inställningar har genomförts. För att undvika skador ska du alltid bära skyddshandskar när du utför arbeten på maskinen. Packa noggrant upp alla delar ur förpackningen och kontrollera att allt är komplett (bild 1).

5.1 Allmän information om montering

a) Bild 2-3: Sätt in rör (7) fram till kragen (7a) på handtagskåpa (2a) och skruva fast med monteringsmuttern (6).
b) Bild 4: Häng in skulderbältets (8) karbinhake (A) i bälteshållaren (B).
c) Bild 4a: Stödhandtaget består av ett handtag (N), en sexkantskruv (P) och en spärr (F). Detta handtag monteras på handtagsfästet (U) enligt beskrivningen i bilden. Tryck in sexkantskruven (P) i handtaget (N) och skruva sedan fast med spärren (F).

5.2 Montera kompletteringssats för häcksax på motorhuvudet (bild 5 – 6)

Skyddet ska ha skjutits över häcksaxkniven för att undvika personskador.

1. Positionera kompletteringssatsen och motorhuvudet så att pilarna som fi nns på båda sidor stämmer överens.
2. Tryck kompletteringssatsen mot motorhuvudet. Spärrknoppen (R) skjuts då mot höger. Vrid kompletteringssatsen åt höger. Kompletteringssatsen spärras vid motorhuvudet och har därefter monterats fast. Spärrknappen (R) trycks då mot vänster.

5.3 Demontera kompletteringssats för häcksax från motorhuvudet (bild 5 – 6)

Skyddet ska ha skjutits över häcksaxkniven för att undvika personskador.

1. Dra spärrknoppen (R) åt höger.
2. Vrid kompletteringssatsen så pass långt så att pilarna på motorhuvudet och kompletteringssatsen stämmer överens och därefter kan demonteras.

5.4 Ställa in stödhandtag (bild 7-8)

a) Ställa in lutning för stödhandtaget

Öppna (a) spärren (F). Ställ in stödhandtaget (9) på avsedd lutning. Stäng (b) spärren (F).

b) Förskjuta stödhandtaget

Öppna (a) spärren (H) och förskjut stödhandtaget (9) till avsett ställe. Stäng (b) spärren (H).

5.5 Ta på skulderbälte

Varning! Bär alltid skulderbälte när du använder maskinen. Slå alltid ifrån maskinen innan du lossar på skulderbältet. I annat fall finns det risk för att du skadas.

1. Haka in karbinhaken (bild 4/pos. A) i bälteshållaren.
2. Lägg skulderbältet (bild 9/pos. 8) över axeln.
3. Ställ in bältets längd så att bälteshållaren befinner vid höften (bild 9).
4. Skulderbältet är utrustat med ett spänne. Tryck samman haken om du behöver lägga ned maskinen snabbt (bild 10).
5. För att ändra på bältets positionen på maskinen, tryck båda metallspännen (bild 4/pos. L / M) mot varandra och förskjut därefter bälteshållaren.

5.6 Ställa in handtagets lutning (bild 11)

Tryck in de båda spärrknopparna (5) och ställ sedan in handtagets lutning (2) på ett av fyra lägen.

5.7 Ställa in motorkåpans lutning (bild 12)

Tryck in de båda spärrknopparna (14) och ställ sedan in motorkåpans lutning (13a) på ett av sju lägen.

5.8 Ställa in teleskoprören (bild 13)

1. Öppna spärrmuttrarna till teleskopröret (10 + 12) genom att vrida dem åt vänster.
2. Dra ut teleskoprören (11 + 13) så långt som krävs för det aktuella arbetet.
3. Dra åt spärrmuttrarna till teleskopröret (10 + 12) genom att vrida dem åt höger.

5.9 Montera batteriet (bild 14 - 15)

Tryck in spärrknappen (T) på batteriet enligt beskrivningen i bild 14 och skjut sedan in batteriet i det härför avsedda batterifästet. När batteriet befinner sig i läget som visas i bild 15 måste du se till att spärrknappen snäpper in. Ta ut batteriet i omvänd ordningsföljd.

5.10 Ladda batteriet (bild 16)

1. Dra ut batteriet ur maskinen. Tryck in spärrknappen (T).
2. Kontrollera att nätspänningen som anges på märkskylten stämmer överens med nätspänningen i vägguttaget. Anslut laddarens (21) stickkontakt till vägguttaget. Den gröna lysdioden börjar blinka.
3. Sätt batteriet (1) på laddaren (21).
4. Under punkten „Lampor på laddaren“ finns en tabell som förklarar vad de olika lysdioderna på laddaren betyder.

Medan batteriet laddas värms det en aning. Detta är dock normalt.

Om batteriet inte kan laddas måste du kontrollera

• att nätspänning finns i vägguttaget
- att det finns fullgod kontakt vid laddningskontakterna.

Om batteriet fortfarande inte kan laddas måste du skicka in

• laddarenoch
• batteriet
  till vår kundtjänstavdelning.

För att batteriets livslängd ska bli så lång som möjligt ska batteriet alltid laddas i god tid. Detta är alltid nödvändigt om du märker att maskinens prestanda börjar försvagas. Se till att batteriet aldrig laddas ur helt. Detta leder till att batteriet förstörs!

6. Drift

Beakta de lokala bullerbestämmelserna. Dessa kan avvika mellan olika orter.

Obs! Bär alltid skulderbälte när du använder maskinen. Slå alltid ifrån maskinen innan du lossa på skulderbältet. I annat fall finns det risk för att du skadas.

Lägg an skulderbältet enligt beskrivningen ovan, montera avsedd kompletteringssats och ställ därefter in maskinen för avsedda arbetsuppgifter.

Slå på resp. slå ifrån

Slå på maskinen

• Håll fast maskinen med båda händerna (tummen under stödhandtaget).
• Tryck brytarspärren (bild 3/pos. 4) framåt och håll den sedan in-ryckt.
• Slå på maskinen med strömbrytaren (bild 3/pos. 3). Nu kan du

släppa brytarspärren.

Slå ifrån maskinen

Släpp strömbrytaren (bild 3/pos. 3).

7. Arbeta med kompletteringssatsen för häcksax

• Kontrollera skärknivarnas funktion. Knivarna som är slipade på båda sidorna rör sig mot varandra och garanterar därmed hög kapacitet och jämn klippning.
• Se till att du står stabilt och håll alltid maskinen med båda händerna och med tillräckligt avständ från kroppen. Kontrollera innan maskinen slås på att den inte rör vid några föremål.

S

Användningstips

• Förutom häckar kan även buskar och plantor klippas med en häcksax.
• Bästa klippningsresultat får du om du för häcksaxen framåt med en vinkel på ca 15° mellan knivarna och häcken (se bild 17).
• Tack vare att knivarna klipper åt bägge hållen kan du själv avgöra i vilken riktning du vill klippa (se bild 18).
• För att vara säker på att få en jämn höjd rekommenderar vi att du spänner ett snöre längs häckens kant. Du kan då helt enkelt klippa av grenarna som skiuter ut ovanför snöret (se bild 19/20).
• Klipp häckens sidor med svängande rörelser nedifrån och upp (se bild 21).

8. Skötsel och underhåll

Fara!

Dra alltid ut batteriet inför rengörings- och underhållsarbeten.

• Håll alltid verktyget i rent och torrt skick. Skydda det mot olja och fett.
• Använd skyddsglasögon som skyddar ögonen medan verktyget rengörs.
• För en säker och lämplig användning ska verktyget och ventilationsöppningarna alltid hållas i rent skick.
• Kontrollera att ventilationsgallren vid motorn och strömbrytaren inte smutsats ned av damm eller främmande föremål. Ta bort ev. dammskikt med en mjuk borste.
• Torka av verktygets käpa vid behov med en mjuk, fuktig duk. Ett milt rengöringsmedel kan användas, men inte alkohol, bensin eller andra rengöringsmedel.
• Använd aldrig frätande rengöringsmedel för att rengöra plastdelar.
• Smörj regelbundet in rörliga delar.
• Kontrollera samtliga monteringspunkter regelbundet. Under användningens lopp finns det risk för att dessa lossnar av vibrationerna.
• För att alltid garantera bästa kapacitet bör du alltid se till att knivarna är rena och smorda. Ta bort avlagringar med en borste och stryk på en tunn oljefilm (bild 22).

9. Störningar

Maskinen startar inte:

Kontrollera att batteriet är fulladdat och att laddaren fungerar. Om produkten inte fungerar trots att spänning är förhanden ska den lämnas in till din Hornbach byggmarknad.

Tänk på att slå ifrån maskinen och dra ut batteriet innan du börjar söka efter fel.

I tabellen nedan visas en del störningssymptom samt beskrivningar för att åtgärda dessa störningar om maskinen inte fungerar på rätt sätt. Kontakta din serviceverkstad om du inte kan lokalisera och åtgärda problemet.

Störning Möjlig orsak Åtgärder
Maskinen fungerar inte.	- Batteriet tomt- Batteriet har inte satts i rätt	- Ladda batteriet- Ta ut batteriet och sätt in det igen
Maskinen kör med korta avbrott	- Extern glappkontakt- Intern glappkontakt- Strömbrytaren är de-fekt	- Kontakta en special-verkstad- Kontakta en special-verkstad- Kontakta en special-verkstad

S

Pattfield®

ERGO TOOLS

1. Lampor på laddaren

Indikeringsstatus		Betydelse och åtgärder
Röd lysdiod	Grön lysdiod
Från Blinkar DriftbereddLaddaren är ansluten till elnätet och drift-beredd, inget batteri i laddaren.
Till Från	Laddning	Laddaren snabbladdar batteriet.
Från Till	Batteriet har laddats till 85 % och är klar för an-vändning.(Laddningstid 1,5 Ah-batteri: 30 min )(Laddningstid 3,0 Ah-batteri: 60 min )(Laddningstid 4,0 Ah-batteri: 80 min )Därefter kopplar laddaren om till skonladdning tills batteriet har laddats helt.(Total laddningstid 1,5 Ah-batteri: ca 40 min)(Total laddningstid 3,0 Ah-batteri: ca 75 min)(Total laddningstid 4,0 Ah-batteri: ca 100 min)Åtgärd:Ta ut batteriet ur laddaren. Koppla loss ladda-ren från elnätet.

S

Pattfield®

ERGO TOOLS

Indikeringsstatus		Betydelse och åtgärder
Rödlysdiod	Grönlysdiod
Blinkar Från AnpassningsladdningLaddaren har ställts in på ett läge för skonsamladdning.Av säkerhetsskäl laddas batteriet upp långs-ammare och behöver mer än 1 timme. Dettakan ha följande orsaker:- Batteriet har inte laddats på lång tid eller etttomt batteri har laddats ur (djupurladdning).- Batteriets temperatur befi nner sig inte inomidealintervallet 10^ till 45^ .Åtgärd:Vänta tills batteriet har laddats, batteriet kanändå laddas.
Blinkar Blinkar StörningBatteriet kan inte längre laddas. Batteriet ärdefekt.Åtgärd:Du får inte längre ladda det defekta batteriet.Ta ut batteriet ur laddaren.
Till Till TemperaturstörningBatteriet är för varmt (t ex direkt solstrålning)eller för kallt (under 0^ ).Åtgärd:Ta ut batteriet och förvara det i rumstemperaturi en dag (ca 20^ ).

12.Skrotning

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillständ från Hornbach Baumarkt AG.

Med förbehåll för tekniska ändringar.

13. EG-Försäkran om överensstämmelse

Försäkran om överensstämmelse

in mVintygar att produkten som beskrivs under Tekniska data :

Batteridriven häcksax PE-AHH 18 Li (BASIC)

tillverkad för

Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Tyskland

uppfyller bestämmelserna i följande direktiv

Maskindirektivet 2006/42/EC Direktivet för utomhusutrustning 2000/14/EC (+2005/88/EC) EMC- direktivet 2014/30/EU

och i enlighet med följande tillämpliga standarder

EN 60745-1/A11:2010 EN ISO 10517/A1-1:2013 EN 55014-1/A2:2011 EN 55014-2/A2:2008

Bedömningmetoden enl. bilaga V säkerställer att bulleremissioner enligt kraven i outdoor-direktivet (2000/14/EG) inte överskrids.

Uppmätt ljudeffektnivå: 98,23 dB (A) Garanterad ljudeffektnivå: 102 dB (A)

Andreas Back Kvalitetskontrollchef, miljö & CSR Befullmäktigad för sammanställning av tekniska underlag

våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet, eller vända dig till butiken där du köpte produkten. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverka-re. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

1. Garantin omfattar inte:

2. Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätpänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.

3. Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främ-

mande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.

1. Garantitiden uppgår till 3 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

S

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.

Hornbach Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany www.hornbach.com

Pattfield®

ERGO TOOLS

Obsah
