MANUALE UTENTE PE-AHH 18 Li Basic Pattfield

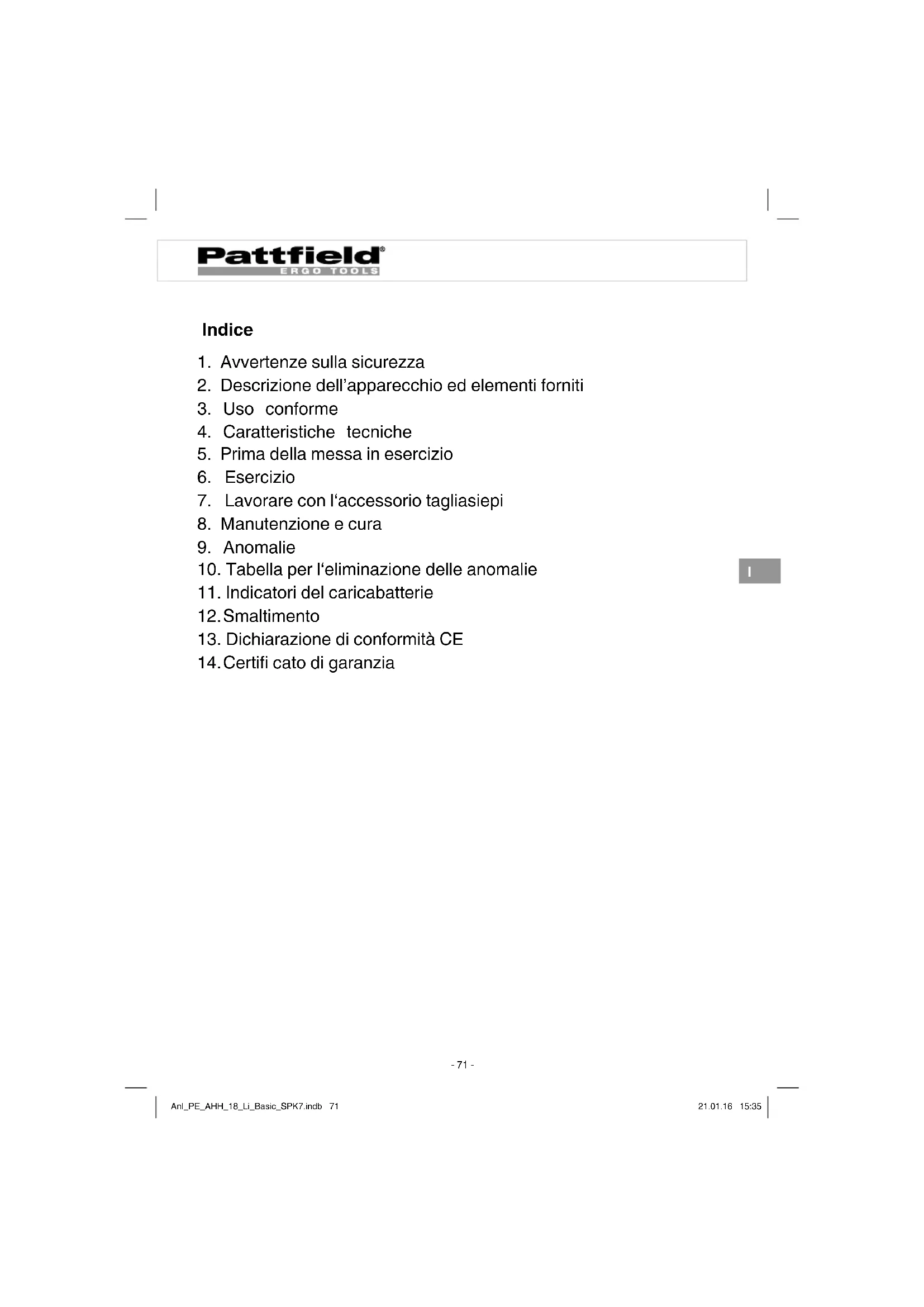

1. Avvertenze sulla sicurezza

2. Descrizione dell’apparecchio ed elementi forniti

4. Caratteristiche tecniche

5. Prima della messa in esercizio

7. Lavorare con l‘accessorio tagliasiepi

8. Manutenzione e cura

10. Tabella per l‘eliminazione delle anomalie

13. Dichiarazione di conformità CE

14. Certifi cato di garanzia

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate queste istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenti- canze nel rispetto delle avvertenze di sicurezza e delle istruzioni pos- sono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali ne- cessità future. Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con capacità fi siche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non ven- gano sorvegliati da una persona responsabile per la loro sicurezza o abbiano ricevuto da essa istruzioni su come usare l’apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio. Spiegazione dei simboli sull’apparecchio (Fig. 23)

2. Indossate occhiali protettivi, casco e cuffi e antirumore.

3. Proteggete l‘apparecchio da pioggia o umidità!

5. Pericolo di morte a causa di scosse elettriche. La distanza dalle

linee elettriche deve essere almeno di 10 m!

6. Prima della messa in esercizio leggete le istruzioni per l‘uso!

7. Indossate scarpe chiuse!

8. Fate attenzione a pezzi che cadono o che vengono scagliati in

9. Tenetevi a distanza.

11. Indossate guanti protettivi

Avvertenze generali di sicurezza per elettroutensili La parola “elettroutensile” impiegata nelle avvertenze di sicurezza si riferisce a utensili azionati elettricamente (con cavo di alimentazione) e a elettroutensili a batteria (senza cavo di alimentazione).

1. Sicurezza sul posto di lavoro

a) Tenete la vostra zona di lavoro pulita e ben illuminata. Il dis- ordine e l’illuminazione insuffi ciente della zona di lavoro possono provocare incidenti. b) Non lavorate con l’elettroutensile in zone a rischio di esplo- sioni dove si trovino liquidi, gas o polveri infi ammabili. Gli elettroutensili producono scintille che possono causare l’incendio di polvere o vapori. c) Durante l’uso dell’elettroutensile tenete lontani bambini ed altre persone. In caso di distrazione potete perdere il controllo sull’apparecchio.

2. Sicurezza elettrica

a) La spina di collegamento dell’elettroutensile deve essere idonea alla presa. La spina non deve venire modifi cata in alcun modo. Non usate delle spine con adattatore insieme ad elettroutensili protetti da un collegamento a terra. Le spi- ne non modifi cate e le prese idonee diminuiscono il rischio di una scossa elettrica. b) Evitate il contatto del corpo con superfi ci collegate a terra come quelle di tubi, radiatori, fornelli e frigoriferi. Aumenta il rischio di scosse elettriche se il corpo dell’utilizzatore è collegato Anl_PE_AHH_18_Li_Basic_SPK7.indb 73Anl_PE_AHH_18_Li_Basic_SPK7.indb 73 21.01.16 15:3521.01.16 15:35I

a terra. c) Tenete lontano l’apparecchio da pioggia o umidità. La pe- netrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica. d) Non usate il cavo per scopi diversi da quelli a cui è desti- nato, per trasportare l’elettroutensile, per appenderlo o per estrarre la spina dalla presa di corrente. Tenete il cavo lonta- no da calore, olio, spigoli vivi o parti dell’apparecchio che si muovano. I cavi danneggiati o aggrovigliati aumentano il rischio di una scossa elettrica. e) Se lavorate con un elettroutensile all’aperto usate soltanto dei cavi di prolunga omologati per le zone esterne. L’uso di un cavo di prolunga adatto per la zona esterna diminuisce il ri- schio di una scossa elettrica. f) Se non è possibile evitare l’impiego dell’elettroutensile in ambienti umidi, utilizzate un interruttore di sicurezza per correnti di guasto. L’impiego di un interruttore di sicurezza per correnti di guasto riduce il pericolo di una scossa elettrica.

3. Sicurezza delle persone

a) Siate sempre attenti, prestate attenzione a quello che fate ed apprestatevi a usare con prudenza l’elettroutensile. Non usate l’elettroutensile se siete stanchi o sotto l’infl usso di sostanze stupefacenti, alcol o medicinali. Un attimo di disat- tenzione durante l’uso dell’elettroutensile può causare gravi lesio- ni. b) Portate i dispositivi individuali di protezione e sempre degli occhiali protettivi. Se indossate dispositivi individuali di prote- zione come maschera antipolvere, scarpe di sicurezza con suole antisdrucciolevoli, casco protettivo o cuffi e antirumore a seconda dell’impiego dell’elettroutensile, il rischio di lesioni diminuisce no- tevolmente. c) Evitate una messa in esercizio inavvertita. Accertatevi che l’elettroutensile sia disinserito prima di collegarlo Anl_PE_AHH_18_Li_Basic_SPK7.indb 74Anl_PE_AHH_18_Li_Basic_SPK7.indb 74 21.01.16 15:3521.01.16 15:35I

all’alimentazione di corrente e/o alla batteria, di sollevar- lo o spostarlo. Se durante il trasporto dell’elettroutensile ave- te il dito sull’interruttore o se collegate l’apparecchio acceso all’alimentazione di corrente, ciò può provocare degli incidenti. d) Prima di accendere l’elettroutensile, togliete gli utensili di regolazione o i cacciaviti. Un utensile o una chiave che si trova in una parte rotante dell’apparecchio può provocare delle lesioni. e) Evitate una posizione di lavoro insolita. Cercate una posizio- ne sicura e tenetevi sempre in equilibrio. Così potete control- lare meglio l’elettroutensile in caso di situazioni inaspettate. f) Portate indumenti adatti. Non portate indumenti ampi o gioielli. Tenete capelli, indumenti e guanti lontani dalle parti rotanti. Indumenti ampi, gioielli o capelli lunghi possono rimanere impigliati nelle parti rotanti. g) Se si possono montare dei dispositivi per l’aspirazione del- la polvere e per la raccolta della polvere assicuratevi che siano collegati e vengano usati in modo corretto. L’impiego dell’aspirazione della polvere può diminuire i rischi dovuti alla pol- vere.

4. Impiego e trattamento dell’elettroutensile

a) Non sovraccaricate l’apparecchio. Usate l’elettroutensile adatto per il vostro lavoro. Con l’elettroutensile adatto lavorate in modo migliore e più sicuro nel range di prestazioni indicato. b) Non usate l’elettroutensile se il suo interruttore è difettoso. Un elettroutensile che non si può più accendere o spegnere è pericoloso e deve venire riparato. c) Staccate la spina dalla presa di corrente e/o estraete la batteria prima di impostare l’utensile, cambiare accessori montati o mettere da parte l’apparecchio. Questa precauzione evita l’accensione inavvertita dell’elettroutensile. d) Se non usate gli elettroutensili teneteli al di fuori dalla por- tata dei bambini. Non permettete l’uso dell’apparecchio a persone che non lo conoscano bene o non abbiano letto Anl_PE_AHH_18_Li_Basic_SPK7.indb 75Anl_PE_AHH_18_Li_Basic_SPK7.indb 75 21.01.16 15:3521.01.16 15:35I

queste istruzioni. Gli elettroutensili sono pericolosi se sono usati da persone inesperte. e) Trattate gli elettroutensili con cura. Verifi cate che il funzi- onamento delle parti mobili sia in ordine e che non siano bloccate, rotte o danneggiate in tal modo da compromettere il funzionamento dell’elettroutensile. Fate riparare le parti danneggiate prima dell’impiego dell’apparecchio. Molti in- cidenti sono causati da elettroutensili la cui manutenzione non è stata eseguita correttamente. f) Tenete le lame affi late e pulite . Gli utensili di taglio tenuti con cura con spigoli taglienti affi lati si bloccano raramente e si muovo- no più facilmente. g) Utilizzate l’elettroutensile, utensili, accessori ecc. confor- memente a queste istruzioni. Tenete conto delle condizioni di lavoro e dell’attività da svolgere. L’uso di elettroutensili per scopi diversi da quelli previsti può provocare delle situazioni peri- colose.

5. Impiego e trattamento dell’utensile a batteria

a) Ricaricate le batterie solo in carica batteria consigliati dal produttore. Per un carica batteria concepito per un determinato tipo di batteria può sussistere pericolo d’incendio se viene utiliz- zato con un’altra batteria. b) Impiegate solo le batterie previste per i relativi elettroutensi- li. L’uso di altre batterie può causare lesioni e pericolo d’incendio. c) Tenete la batteria non usata lontano da fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti di metallo che pos- sano fungere da ponticello tra i contatti. Un corto circuito tra i contatti della batteria può provocare ustioni o lo sviluppo di fi am- me. d) In caso di uso scorretto può fuoriuscire del liquido dalla batteria. Evitate di venirne a contatto. In caso di contatto ac- cidentale lavate la zona interessata con acqua. Se il liquido viene a contatto con gli occhi, consultate inoltre un medico. Anl_PE_AHH_18_Li_Basic_SPK7.indb 76Anl_PE_AHH_18_Li_Basic_SPK7.indb 76 21.01.16 15:3521.01.16 15:35I

Il liquido che fuoriesce dalla batteria può provocare irritazioni della pelle o ustioni.

6. Servizio assistenza

a) Fate riparare il vostro elettroutensile solo da personale qua- lifi cato e con i pezzi di ricambio originali. Così è garantito che la sicurezza dell’elettroutensile rimanga inalterata. Avvertenze di sicurezza per tagliasiepi

Tenete lontane dalla lama di taglio tutte le parti del corpo. Non cercate di togliere il materiale tagliato o di tenere fer- mo il materiale da tagliare quando la lama è in funzione. Togliete il materiale tagliato che si è bloccato solo quando l’apparecchio è spento. Un attimo di disattenzione durante l’uso del tagliasiepi può causare lesioni gravi.

Portate il tagliasiepi tenendolo per l’impugnatura con la lama ferma. In caso di trasporto o di conservazione del ta- gliasiepi mettete sempre la calotta protettiva. L’uso accurato dell’apparecchio riduce il pericolo di lesioni causate dalla lama.

Tenete l’elettroutensile soltanto per le superfici dell’impugnatura isolate, perché la lama di taglio potrebbe entrare in contatto con conduttori di corrente nascosti. Il contatto della lama di taglio con un cavo che conduce tensio- ne potrebbe trasmettere tensione anche alle parti metalliche dell’apparecchio e causare scosse elettriche. Avvertenze speciali di sicurezza Usiamo la massima cura nel montare ogni batteria per potervi fornire batterie con densità di energia, durata e sicurezza massime. Le celle delle batterie dispongono di dispositivi di sicurezza a più livelli. Ogni singola cella viene prima di tutto formattata e le sue linee caratteris- tiche elettriche vengono registrate. Questi dati vengono poi usati per poter raggruppare le migliori batterie possibili. Nonostante tutte le misure di sicurezza, è sempre necessaria prudenza nel man- Anl_PE_AHH_18_Li_Basic_SPK7.indb 77Anl_PE_AHH_18_Li_Basic_SPK7.indb 77 21.01.16 15:3521.01.16 15:35I

eggiare le batterie. Per un esercizio sicuro si devono assoluta- mente rispettare i seguenti punti. L’esercizio sicuro è garantito solo se le celle non sono dann- eggiate! Un uso scorretto provoca danni alle celle. Attenzione! Le analisi confermano che un uso scorretto e una cura sbagliata sono la causa principale dei danni causati da batterie ad elevate prestazioni. Avvertenze relative alla batteria

1. La batteria dell’apparecchio non è carica alla consegna. Per la pri-

ma messa in esercizio la batteria deve quindi venire caricata.

2. Per una prestazione ottimale della batteria evitate cicli di scarica

profonda! Ricaricate spesso la batteria.

3. Conservate la batteria in luogo fresco, preferibilmente ad una

temperatura di 15 C° e carica almeno al 40%.

4. Le batterie agli ioni di litio sono soggette ad un invecchiamento

naturale. La batteria deve essere sostituita al più tardi quando la sua effi cienza raggiunge l’80% rispetto a quando è nuova! Le cel- le indebolite in una batteria vecchia non sono più all’altezza degli elevati requisiti di prestazione e rappresentano quindi un rischio per la sicurezza.

5. Non gettate le batterie usate nel fuoco. Pericolo di esplosione!

6. Non date fuoco alla batteria e non bruciatela.

7. Evitate la scarica profonda della batteria! La scarica profonda

danneggia le celle. La causa più frequente della scarica profonda delle batterie è la loro conservazione prolungata ovvero il man- cato uso di batterie parzialmente scariche. Interrompete il lavoro non appena il rendimento diminuisce notevolmente o il sistema elettronico di protezione interviene. Caricate completamente la batteria prima di conservarla.

8. Proteggete le batterie ovvero l’apparecchio da sovraccari-

celle all’interno dell’vano della batteria, senza che il surriscalda- mento sia percepibile dall’esterno.

9. Evitate danni e colpi!

Sostituite immediatamente batterie che sono cadute da altezze superiori ad un metro o che sono state sottoposte a forti colpi, anche quando il loro involucro appare intatto. Le celle all’interno possono essere gravemente danneggiate. A tale riguardo osser- vate anche le avvertenze relative allo smaltimento.

10. In caso di sovraccarico e surriscaldamento l’apparecchio si disin-

serisce per motivi di sicurezza tramite il circuito di protezione. Attenzione! Non azionate l’interruttore di ON/OFF se è interve- nuto il circuito di protezione dell’apparecchio. Può danneggiare la batteria.

11. Usate solamente batterie originali. L’impiego di altre batterie

può causare lesioni, esplosione a sostanze tossiche e pericolo d’incendio. Avvertenze sul carica batteria e il processo di ricarica

1. Osservate i dati riportati sulla targhetta del carica batteria. Allac-

ciate il carica batteria solo alla tensione di rete indicata sulla tar- ghetta.

2. Proteggete il carica batteria e il cavo da danni e spigoli vivi. I cavi

danneggiati devono essere sostituiti subito da un elettricista spe- cializzato.

3. Tenete il carica batteria, le batterie e l’apparecchio a batteria al di

fuori della portata di bambini.

4. Non utilizzate carica batterie danneggiati.

5. Non utilizzate il carica batteria in dotazione per la ricarica di altri

apparecchi a batteria.

6. In caso di una forte sollecitazione la batteria si riscalda. Prima

di iniziare il processo di ricarica lasciate raff reddare la batteria a temperatura ambiente.

7. Non caricate troppo le batterie!

rie scariche. Inserire più volte una batteria carica o parzialmente carica comporta una carica eccessiva e danni alle celle. Non la- sciate per più giorni le batterie inserite nel carica batteria.

8. Non utilizzate né caricate batterie ricaricabili quando presu-

mete che la loro ultima ricarica risalga a più di 12 mesi pri- ma. Vi è un’elevata probabilità che la batteria sia già pericolosa- mente danneggiata (scarica profonda).

9. Caricare la batteria ad una temperatura inferiore ai 10°C compor-

ta danni chimici alla cella e pericolo d’incendio.

10. Non utilizzate batterie che durante la ricarica si sono riscaldate

poiché le cellule potrebbero essere pericolosamente danneggia- te.

11. Non impiegate più batterie che dopo la ricarica presentano bom-

bature o deformazioni o che durante la ricarica abbiano mostrato altri sintomi insoliti (uscita di gas, sfrigolii, crepitii, ecc.).

12. Non scaricate la batteria completamente (profondità di sca-

rica max. consigliata 80%). La scarica completa comporta l’invecchiamento anticipato delle cellule della batteria.

13. Non caricate mai le batterie senza sorveglianza!

Protezione dagli infl ussi ambientali

1. Portate indumenti di lavoro adatti. Portate occhiali protettivi.

2. Proteggete l’apparecchio a batteria e il carica batteria da

umidità e pioggia. Umidità e pioggia possono comportare peri- colosi danni alle celle.

3. Non utilizzate l’apparecchio a batteria ed il carica batteria nelle

vicinanze di vapori e liquidi infi ammabili.

4. Utilizzate il carica batteria e gli apparecchi a batteria solo quando

sono asciutti e la temperatura ambiente è di 10-40 °C.

5. Non conservate la batteria in luoghi che possono raggiungere una

temperatura superiore ai 40 °C, specialmente non dento veicoli parcheggiati al sole.

6. Proteggete le batterie dal surriscaldamento! Sovraccarico,

caldamento e danni alle celle. Non caricate né lavorate con batte- rie che sono state surriscaldate. Sostituitele subito.

7. Conservazione di batterie, carica batteria e apparecchio a

batteria. Conservate il carica batteria e l’apparecchio a batteria solo in luoghi asciutti con una temperatura ambiente di 10-40°C. Conservate la batteria agli ioni di litio in un luogo fresco e asciut- to ad una temperatura di 10-20°C. Proteggetela da umidità e da irraggiamento solare diretto! Conservate le batterie solo se sono cariche (almeno al 40%).

8. Evitate che la batteria agli ioni di litio geli. Le batterie che vengono

conservate più a lungo di 60 minuti sotto gli 0°C devono essere gettate.

9. Attenzione alle cariche elettrostatiche nel maneggiare le batterie:

le cariche elettrostatiche comportano danni all’elettronica di pro- tezione e alle cellule della batteria! Evitate perciò le cariche elett- rostatiche e non toccate mai i poli della batteria! Hornbach Baumarkt AG Gli accumulatori e gli apparecchi elettrici a batteria contengono dei materiali nocivi per l‘ambiente. Non smaltite gli apparecchi a batteria insieme ai rifi uti domestici. Se gli apparecchi sono difettosi o presen- tano usura, togliete la batteria e portateli al vostro punto vendita per materiali edili Hornbach. Consegnate tutto l‘apparecchio se la batte- ria non può essere separata. Soltanto così il costruttore ne garantisce uno smaltimento appropriato. Anl_PE_AHH_18_Li_Basic_SPK7.indb 81Anl_PE_AHH_18_Li_Basic_SPK7.indb 81 21.01.16 15:3521.01.16 15:35I

Nel caso di invio o smaltimento di batterie ovvero di apparec- chi a batteria badate che vengano imballati singolarmente in sacchetti di plastica per evitare cortocircuiti o incendi! Conservazione delle batterie soltanto in luoghi asciutti con una tem- peratura ambiente di +10°C - +40°C. Conservate le batterie solo se sono cariche (almeno al 40%). Ulteriori avvertenze di sicurezza

1. La spina deve essere tolta prima di eff ettuare qualsiasi tipo di la-

voro al tagliasiepi, come ad esempio - in caso di danneggiamento del cavo - per la pulizia del coltello - per il controllo in caso di guasti - per la pulizia e la manutenzione - se l’elettroutensile viene lasciato in una zona non sorvegliata

2. L’apparecchio può provocare delle lesioni gravi! Leggete atten-

tamente le istruzioni per l’uso per l’ impiego corretto, la pre- parazione, la manutenzione, l’avviamento e lo spegnimento dell’apparecchio. Cercate di conoscere bene tutti gli elementi di regolazione ed il corretto impiego dell’apparecchio.

3. Il tagliasiepi deve venire tenuto solo con tutte e due le due mani.

4. Lavorando con il tagliasiepi accertarsi di essere ben in equilibrio e

portare scarpe robuste.

5. Non tagliate la siepe se piove o se la siepe è bagnata e non la-

sciate l’apparecchio all’aperto. Non dev’essere usato fi nché è ba- gnato.

6. Nel tagliare si consiglia di portare degli occhiali protettivi e una

protezione per l’udito.

7. Portate indumenti da lavoro adatti come guanti, scarpe antisdruc-

ciolevoli e non indossate indumenti ampi. Se avete i capelli lunghi, indossate una retina.

8. Evitare delle posizioni insolite e accertarsi di essere ben in equili-

brio, in particolare se usate scale o gradini.

9. Durante il lavoro mantenere una distanza di sicurezza

10. Fare attenzione che nella zona di lavoro o nel raggio d’azione non

ci siano né persone né animali.

11. Portare il tagliasiepi solo per l’impugnatura di guida.

12. Si deve controllare regolarmente che il dispositivo di taglio non

presenti danni. Se necessario, fatelo riparare a regola d‘arte pres- so il vostro punto vendita per materiali edili Hornbach.

13. Se il dispositivo di taglio si blocca, per es. a causa di rami grossi

ecc., il tagliasiepi deve venire spento subito. Staccare la spina dal- la presa e solo allora si può eliminare la causa dell’inceppamento.

14. Conservate l’attrezzo in un luogo asciutto, sicuro e non accessibi-

15. Durante il trasporto o la conservazione il dispositivo di taglio

dev’essere sempre coperto con l’apposita protezione.

16. Evitare di sottoporre l’apparecchio a sovraccarichi e di usarlo per

altri scopi, cioè il tagliasiepi dev’essere usato esclusivamente per tagliare siepi, arbusti e cespugli.

17. Il controllo e la manutenzione del tagliasiepi devono venire esegu-

iti regolarmente e a regola d’arte. Sostituite le lame danneggiate sempre a coppie. In caso di danni causati da cadute o da colpi è indispensabile un controllo tecnico.

18. Tenete l’apparecchio con cura ed eseguite la manutenzione. Te-

nete l’apparecchio pulito ed affi lato per poter lavorare bene ed in modo sicuro. Osservate e seguite le avvertenze per la manutenzi- one e la cura.

19. Secondo le disposizioni delle associazioni di categoria per

l’agricoltura i tagliasiepi elettrici possono venire usati solo da persone che abbiano compiuto i 17 anni. Sotto la sorveglianza di adulti ne è permesso l’uso anche a persone di 16 anni. Anl_PE_AHH_18_Li_Basic_SPK7.indb 83Anl_PE_AHH_18_Li_Basic_SPK7.indb 83 21.01.16 15:3521.01.16 15:35I

20. Non usare l’apparecchio se il dispositivo di taglio è danneggiato o

21. Osservate bene l’ambiente e fate attenzione ad eventuali pericoli

che forse a causa del rumore dell’utensile non riuscite a sentire.

22. Evitare l’uso del tagliasiepi nella vicinanza di persone, in partico-

23. I bambini non devono usare le cesoie per siepi.

24. Il livello di emissioni sonore sul posto di lavoro può superare gli 85

dB(A). In questo caso è necessario che l‘utilizzatore adotti misure antirumore e di isolamento acustico. Il rumore emesso da questo elettroutensile è stato misurato secondo EN 60745-1 e EN 60745-2-15.

25. Il valore delle oscillazioni presenti sull’impugnatura è di < 2,5 m/s2

ed è stato accertato secondo EN 60745-1 e EN 60745-2-15. Attenzione! È vietato l’uso delle cesoie per siepi senza il dispo- sitivo salvamano. Si consiglia di controllare che nella siepe non vi siano oggetti nascosti (per es. recinzioni metalliche). Conservate le avvertenze di sicurezza in luogo sicuro. Anl_PE_AHH_18_Li_Basic_SPK7.indb 84Anl_PE_AHH_18_Li_Basic_SPK7.indb 84 21.01.16 15:3521.01.16 15:35I

2. Descrizione dell’apparecchio ed elementi forniti

2.1 Descrizione dell‘apparecchio (Fig. 1)

3. Interruttore ON/OFF

4. Blocco dell‘avviamento

5. Pulsante di bloccaggio regolazione dell‘inclinazione

6. Dado di montaggio

8. Tracolla con sbloccaggio di sicurezza

9. Impugnatura addizionale

10. Dado di bloccaggio del tubo telescopico 1

11. Tubo telescopico 1

12. Dado di bloccaggio del tubo telescopico 2

13. Tubo telescopico 2 con carcassa del motore

14. Pulsante di bloccaggio regolazione dell‘inclinazione Carcassa

20. Protezione per lama del tagliasiepi

Tubo con unità motore completo

Tracolla con sbloccaggio di sicurezza

Protezione per lama del tagliasiepi Verifi cate che l‘articolo sia completo sulla base degli elementi for- niti descritti. In caso di parti mancanti, rivolgetevi al nostro Cen- tro Servizio Assistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assis- Anl_PE_AHH_18_Li_Basic_SPK7.indb 85Anl_PE_AHH_18_Li_Basic_SPK7.indb 85 21.01.16 15:3521.01.16 15:35I

tenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla con- fezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / im- ballo (se presenti).

Controllate che siano presenti tutti gli elementi forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della ga- ranzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

L‘accessorio tagliasiepi deve essere montato solo alla testa del mo- tore in dotazione. Attenzione! Questo tagliasiepi è adatto a tagliare siepi, cespugli e ar- busti. Attenzione! Non utilizzate l‘apparecchio per tagliare erba. L’apparecchio deve venire usato solamente per lo scopo a cui è des- tinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabi- le dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese com- merciali, artigianali o industriali, o in attività equivalenti. Anl_PE_AHH_18_Li_Basic_SPK7.indb 86Anl_PE_AHH_18_Li_Basic_SPK7.indb 86 21.01.16 15:3521.01.16 15:35I

4. Caratteristiche tecniche

• Lunghezza della barra: p. 450
• mm Lunghezza max. di taglio: p. 400
• mm Distanza dei denti: p. 16
• mm Tagli/min: Attenzione! L‘apparecchio viene fornito senza batterie e senza caricabatterie e deve essere utilizzato solo con le batterie agli ioni di litio della serie PE-Power X Change! PE-Power X Change p. 1700

18 V, 1,5 Ah, 5 celle agli ioni di litio

18 V, 3.0 Ah, 10 celle agli ioni di litio

18 V, 4.0 Ah, 10 celle agli ioni di litio Le batterie agli ioni di litio della serie PE-Power X Change devono es- sere ricaricate solo con il caricabatterie PE-Power X. Pericolo! Rumore e vibrazioni I valori del rumore e delle vibrazioni sono stati rilevati secondo la nor- ma ISO 22868. Livello di pressione acustica L

Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito. Valori complessivi delle vibrazioni (somma vettoriale delle tre direzio- ni) rilevati secondo la norma ISO 22867. Impugnatura sotto carico Valore emissione vibrazioni a

Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova normalizzato e può variare a seconda del modo in cui l’elettroutensile viene utilizzato e, in casi eccezionali, può esse- re superiore al valore riportato. Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi. Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischi. Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto stato.

Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio.

Adattate il vostro modo di lavorare all’apparecchio.

Non sovraccaricate l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate.

5. Prima della messa in esercizio

L‘apparecchio viene fornito senza batterie e senza caricabatte- rie! Attenzione! Montate la batteria solo dopo aver montato comple- tamente l‘apparecchio e aver eff ettuato tutte le regolazioni. Per evi- tare lesioni portate sempre guanti protettivi quando eseguite lavori sull‘apparecchio. Togliete con attenzione tutti i pezzi dall‘imballo e controllate che ci siano tutti (Fig. 1).

5.1 Montaggio generale

a) Fig. 2-3: inserite il tubo (7) fi no al rigonfi amento (7a) sull‘involucro dell‘impugnatura (2a) e avvitatelo con il dado di montaggio (6). b) Fig. 4: agganciate il moschettone (A) della tracolla (8) all‘apposito supporto (B). c) Fig. 4a: l‘impugnatura addizionale è composta da impugnatura (N), vite a testa esagonale (P) e bloccaggio (F). Viene montata al supporto dell‘impugnatura (U) come mostrato. Premete quindi la vite a testa esagonale (P) nell‘impugnatura (N) e avvitatela con il bloccaggio (F).

5.2 Montare l‘accessorio tagliasiepi alla testa del motore (Fig.

5-6) La protezione deve coprire la lama del tagliasiepi per evitare lesioni.

1. Posizionate l‘accessorio tagliasiepi e la testa del motore in modo

che le frecce su entrambe le parti corrispondano.

2. Premete l‘accessorio tagliasiepi contro la testa del motore. Il pul-

sante di bloccaggio (R) viene così spostato verso destra. Ruotate verso destra l‘accessorio tagliasiepi. L‘accessorio tagliasiepi si blocca sulla testa del motore ed è quindi montato saldamente. Il pulsante di bloccaggio (R) si sposta così verso sinistra. Anl_PE_AHH_18_Li_Basic_SPK7.indb 89Anl_PE_AHH_18_Li_Basic_SPK7.indb 89 21.01.16 15:3521.01.16 15:35I

5.3 Smontare l‘accessorio tagliasiepi dalla testa del motore

(Fig. 5-6) La protezione deve coprire la lama del tagliasiepi per evitare lesioni.

1. Tirate il pulsante di bloccaggio (R) verso destra.

2. Ruotate l‘accessorio tagliasiepi in modo che le frecce della tes-

ta del motore e dell‘accessorio tagliasiepi corrispondano e che questo possa essere rimosso.

5.4 Regolazione dell’impugnatura addizionale (Fig. 7-8)

a) Regolazione dell’inclinazione dell’impugnatura addizionale Aprite (a) il bloccaggio (F). Impostate l’inclinazione desiderata dell’impugnatura addizionale (9). Chiudete (b) il bloccaggio (F). b) Spostamento dell’impugnatura addizionale Aprite (a) il bloccaggio (H) e spostate l’impugnatura addizionale (9) nella posizione desiderata. Chiudete (b) il bloccaggio (H).

5.5 Mettete la tracolla

Attenzione! Usate sempre la tracolla mentre lavorate. Spegnete sempre l’apparecchio prima di togliere la tracolla. Sussiste il pericolo di lesioni.

1. Agganciate il moschettone (Fig. 4/Pos. A) nel supporto della tra-

3. Regolate la lunghezza della tracolla in modo che il supporto si tro-

vi all’altezza del fi anco (Fig. 9).

4. La tracolla è dotata di una fi bbia. Se è necessario deporre rapida-

mente l’apparecchio, premete contemporaneamente i ganci (Fig. 10).

5. Per cambiare la posizione della tracolla sull‘apparecchio, premete

5.6 Regolazione dell‘inclinazione dell‘impugnatura (Fig. 11)

Premete i due pulsanti di bloccaggio (5) e regolate l‘inclinazione dell‘impugnatura (2) in 4 livelli di arresto.

5.7 Regolazione dell‘inclinazione della carcassa del motore

(Fig. 12) Premete i due pulsanti di bloccaggio (14) e regolate l‘inclinazione della carcassa del motore (13a) in 7 livelli di arresto.

5.8 Regolazione dei tubi telescopici (Fig. 13)

1. Aprite i dadi di bloccaggio del tubo telescopico (10 + 12) ruotan-

doli verso sinistra.

2. Sfi late i tubi telescopici (11 + 13) per la lunghezza necessaria per

l‘altezza di lavoro.

3. Chiudete i dadi di bloccaggio del tubo telescopico (10 + 12) ruot-

andoli verso destra.

5.9 Montaggio della batteria (Fig. 14 - 15)

Premete i tasti di arresto (T) della batteria come mostrato nella Fig. 14 e spingete la batteria nell‘apposito vano batteria. Non appena la batteria è in una posizione come mostrato nella Fig. 15, fate attenzio- ne che il tasto di arresto scatti! Lo smontaggio della batteria avviene nell‘ordine inverso!

5.10 Ricarica della batteria (Fig. 16)

1. Estraete la batteria dall‘apparecchio. Premete quindi il tasto di ar-

2. Controllate che la tensione di rete indicata sulla targhetta corris-

ponda alla tensione di rete a disposizione. Inserite la spina di ali- mentazione del caricabatterie (21) nella presa di corrente. Il LED verde inizia a lampeggiare.

3. Inserite la batteria (1) nel caricabatterie (21).

Durante la ricarica la batteria si può riscaldare un po‘. Ma ciò è del tutto normale. Se la ricarica della batteria non fosse possibile, verifi cate

che sia presente tensione di rete sulla presa di corrente;

che ci sia un perfetto contatto dei contatti di ricarica. Se continuasse a non essere possibile ricaricare la batteria, spedite

e la batteria al nostro servizio di assistenza clienti. Per ottenere una lunga durata della batteria si deve provvedere a una puntuale ricarica. Ciò è comunque necessario quando ci si accorge della diminuzione delle prestazioni dell‘apparecchio a batteria. Non fate scaricare mai completamente la batteria. Questo potrebbe dann- eggiarla!

Rispettate le disposizioni di legge sulla protezione dal rumore che possono variare a seconda del luogo di impiego. Attenzione! Usate sempre la tracolla mentre lavorate. Spegnete sempre l‘apparecchio prima di togliere la tracolla. Sussiste il pericolo di lesioni. Mettete la tracolla come indicato in precedenza, montate l‘accessorio desiderato e inserite l‘apparecchio secondo le vostre esigenze. Accensione/spegnimento Accensione

Spingete il blocco dell‘avviamento (Fig. 3/Pos. 4) in avanti e tene- telo premuto.

Accendete l‘apparecchio con l‘interruttore ON/OFF (Fig. 3/Pos. 3). Ora potete mollare il blocco. Spegnimento Mollate l‘interruttore ON/OFF (Fig. 3/Pos. 3).

7. Lavorare con l‘accessorio tagliasiepi

Controllate il funzionamento delle lame. Le lame a doppio taglio sono controrotanti e garantiscono così alte prestazioni di taglio e un movimento regolare.

Accertatevi di essere in posizione sicura e tenetelo saldamente con entrambe le mani a una certa distanza dal corpo. Prima di accendere l‘apparecchio assicuratevi che non sia a contatto con oggetti. Istruzioni di lavoro

Il tagliasiepi può essere usato, oltre che per le siepi, anche per ta- gliare cespugli ed arbusti.

Le migliori prestazioni di taglio si ottengono se il tagliasiepi viene tenuto in modo tale che i denti delle lame si trovino a un angolo di ca. 15° rispetto alla siepe (vedi Fig. 17).

Le lame controrotanti a doppio taglio consentono di tagliare in entrambe le direzioni (vedi Fig. 18).

Per ottenere un‘altezza omogenea della siepe si consiglia di ten- dere un filo all‘altezza voluta come linea di riferimento. I rami che sporgono vengono tagliati (vedi Fig. 19/20).

Le superfici laterali di una siepe vengono tagliate dal basso verso l‘alto con movimenti a semicerchio (vedi Fig. 21). Anl_PE_AHH_18_Li_Basic_SPK7.indb 93Anl_PE_AHH_18_Li_Basic_SPK7.indb 93 21.01.16 15:3521.01.16 15:35I

8. Manutenzione e cura

Pericolo! Prima di qualsiasi lavoro di pulizia e di manutenzione staccate la bat- teria.

Tenete sempre l‘utensile asciutto e pulito e al riparo da olio o gras- so.

Portate occhiali protettivi per proteggere gli occhi durante la puli- zia.

Per un uso sicuro e a regola d‘arte tenete sempre puliti l‘utensile e le fessure di aerazione.

Controllate che le griglie di aerazione del motore e dell‘interruttore ON/OFF non presentino polvere o corpi estranei. Togliete i depo- siti di polvere con una spazzola morbida.

Eventualmente pulite l‘involucro dell‘utensile con un panno morbi- do e umido. Potete usare un detergente non aggressivo, ma non alcol, benzina o altri detergenti.

Per pulire le parti in materiale plastico non usate in nessun caso detergenti corrosivi.

Lubrificate a intervalli regolari tutte le parti mobili.

Controllate a intervalli regolari tutti i fissaggi, che con il passare del tempo possono allentarsi a causa delle vibrazioni.

Le lame dovrebbero venire pulite e lubrificate regolarmente per ottenere sempre le migliori prestazioni. Togliete i depositi con una spazzola e applicate una sottile pellicola di olio (Fig. 22).

L’utensile non funziona: Controllate che la batteria sia carica e che il caricabatteria funzioni. Se l‘apparecchio non funziona pur in presenza di tensione, portatelo al vostro centro Hornbach. Anl_PE_AHH_18_Li_Basic_SPK7.indb 94Anl_PE_AHH_18_Li_Basic_SPK7.indb 94 21.01.16 15:3521.01.16 15:35I

10. Tabella per l‘eliminazione delle anomalie

Attenzione! Prima di cercare gli errori spegnete l‘apparecchio e togliete la batte- ria. La seguente tabella presenta dei sintomi di errori e descrive come potete porvi rimedio qualora il vostro apparecchio non funzioni cor- rettamente. Se in tal modo non riuscite a localizzare ed eliminare il problema, rivolgetevi alla vostra offi cina del servizio assistenza. Anomalia Possibile causa Soluzione L’apparecchio non funziona - Batteria scarica - Batteria non inserita correttamente - Ricaricate la batteria - Togliete la batteria e reinseritela L‘apparecchio funziona in modo intermit- tente - Contatto esterno difet- toso - Contatto interno difet- toso - Interruttore di ON/OFF difettoso - Rivolgetevi ad un‘offi cina specializza-

- Rivolgetevi ad un‘offi cina specializza-

- Rivolgetevi ad un‘offi cina specializza-

Stato indicatori Signifi cato e interventi LED rosso LED verde Spento Lam- peggia Pronto all‘esercizio Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel caricabatterie. Acceso Spento Ricarica Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Spento Acceso La batteria è ricaricata all‘85% e pronta per l‘uso. (Durata di ricarica per batteria da 1,5 Ah: 30 min.) (Durata di ricarica per batteria da 3,0 Ah: 60 min.) (Durata di ricarica per batteria da 4,0 Ah: 80 min.) Dopo tale intervallo l‘apparecchio passa alla ricarica lenta fi no a copletare il processo. (Durata di ricarica totale, batteria da 1,5 Ah: ca. 40 min.) (Durata di ricarica totale, batteria da 3,0 Ah: ca. 75 min.) (Durata di ricarica totale, batteria da 4,0 Ah: ca. 100 min.) Intervento Togliete la batteria dal caricabatterie. Staccate il caricabaterie dalla rete. Anl_PE_AHH_18_Li_Basic_SPK7.indb 96Anl_PE_AHH_18_Li_Basic_SPK7.indb 96 21.01.16 15:3521.01.16 15:35I

Stato indicatori Signifi cato e interventi LED rosso LED verde Lam- peggia Spento Regolatore di carica Il caricabatterie si trova nella modalità di ricari- ca lenta. In questo modo la batteria viene ricaricata più lentamente per motivi di sicurezza e richiede più di 1 h. Ciò può essere dovuto ai seguenti motivi: - la batteria non è stata ricaricata per molto tempo oppure è stata cotinuata la scarica di una batteria esaurita (scarica profonda) - la temperatura della batteria non si trova nel range ideale tra i 10°C e 45°C. Intervento Attendete la fi ne della ricarica, si può comun- que continuare a ricarcare la batteria. Lam- peggia Lam- peggia Errore La ricarica non è più possibile. La batteria è difettosa. Intervento Una batteria difettosa non deve più venire rica- ricata. Togliete la batteria dal caricabatterie. Acceso Acceso Anomalia termica La batteria è troppo calda (per es. esposizione diretta al sole) o troppo fredda (al di sotto dei 0°C) Intervento Togliete la batteria e tenetela per un giorno a temperatura ambiente (ca. 20°C). Anl_PE_AHH_18_Li_Basic_SPK7.indb 97Anl_PE_AHH_18_Li_Basic_SPK7.indb 97 21.01.16 15:3521.01.16 15:35I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchia- ture elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamen- te e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul ricic- laggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi aus- iliari senza elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o qualsiasi tipo di riproduzione, anche parziale, della documentazione e dei documenti d‘accompagnamento dei prodotti è consentita solo con l‘esplicita autorizzazione da parte di Hornbach Baumarkt AG. Con riserva di apportare modifi che tecniche Anl_PE_AHH_18_Li_Basic_SPK7.indb 98Anl_PE_AHH_18_Li_Basic_SPK7.indb 98 21.01.16 15:3521.01.16 15:35I

13. Dichiarazione di conformità CE

14. Certifi cato di garanzia

Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se tut- tavia una volta l‘apparecchio non dovesse funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro Servizio Assistenza all‘indirizzo indicato in questa scheda di garanzia o al punto vendita in cui avete acquistato l‘apparecchio. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia regolano prestazioni di garan-

zia supplementari che il produttore su indicato concede in aggi- unta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di

un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è limitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, im- prenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dal- la mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla ma- nutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di Anl_PE_AHH_18_Li_Basic_SPK7.indb 100Anl_PE_AHH_18_Li_Basic_SPK7.indb 100 21.01.16 15:3521.01.16 15:35I

pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni do- vuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 3 anni e inizia alla data d‘acquisto

dell‘apparecchio. I diritti di garanzia devono essere fatti valere pri- ma della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Hornbach Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany www.hornbach.com Anl_PE_AHH_18_Li_Basic_SPK7.indb 101Anl_PE_AHH_18_Li_Basic_SPK7.indb 101 21.01.16 15:3521.01.16 15:35NL
