| Produkttyp | CAN-bussgränssnitt för fordon |
| Märke | Waeco (Dometic) |
| Modell | MagicSpeed CBI 100 |
| Artikelnummer | 9101400020 |
| Anslutningsspänning | 12 V (6 V – 16 V) |
| Maximal strömförbrukning (vid 12 V) | 1 A |
| Viloström | 3 mA |
| Skyddstyp | IP40 |
| Motorvarvtalsutgång | 1 Hz/20 min⁻¹ / 0 V – 12 V |
| Körhastighetsutgång | 1 Hz/1 km/h / 0 V – 12 V |
| Driftstemperatur | -40 °C till +85 °C |
| Kontakter | 12-polig honkontakt, USB-uttag |
| Ingångar | Handbroms, koppling, backväxel, tändning, hastighet (mätare), varvtal (mätare), strålkastare, CAN High, CAN Low, programmering, jord, +12 V permanent |
| Huvudfunktion | Omvandla digitala signaler från CAN-bussen till analoga signaler |
| Ändamålsenlig användning | Montering i personbilar med CAN-bussgränssnitt |
| Leveransinnehåll | CAN-bussgränssnitt, anslutningskabel |
| Indikator | Status-LED |
| Uppdatering | Via programmeringskabel (svart/röd ledning) |
| Certifiering | Överensstämmer med gällande normer |
| Garanti | Gällande lagstadgad garanti |
| Reservdelar | CAN-bussgränssnitt (art.nr 9101400020), anslutningskabel |
| Rengöring och underhåll | Skydda mot fukt; rengör med en torr trasa |
| Mått (uppskattade) | Cirka 70 x 50 x 25 mm |
| Vikt (uppskattad) | Cirka 50 g |
Vanliga frågor - MagicSpeed CBI 100 WAECO
Användarfrågor om MagicSpeed CBI 100 WAECO
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Bilradio i PDF-format gratis! Hitta din manual MagicSpeed CBI 100 - WAECO och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. MagicSpeed CBI 100 av märket WAECO.
BRUKSANVISNING MagicSpeed CBI 100 WAECO
SV 46 CAN-bus gränssnitt
Monterings- och bruksanvisning
NO 52 CAN-bus-grensesnitt

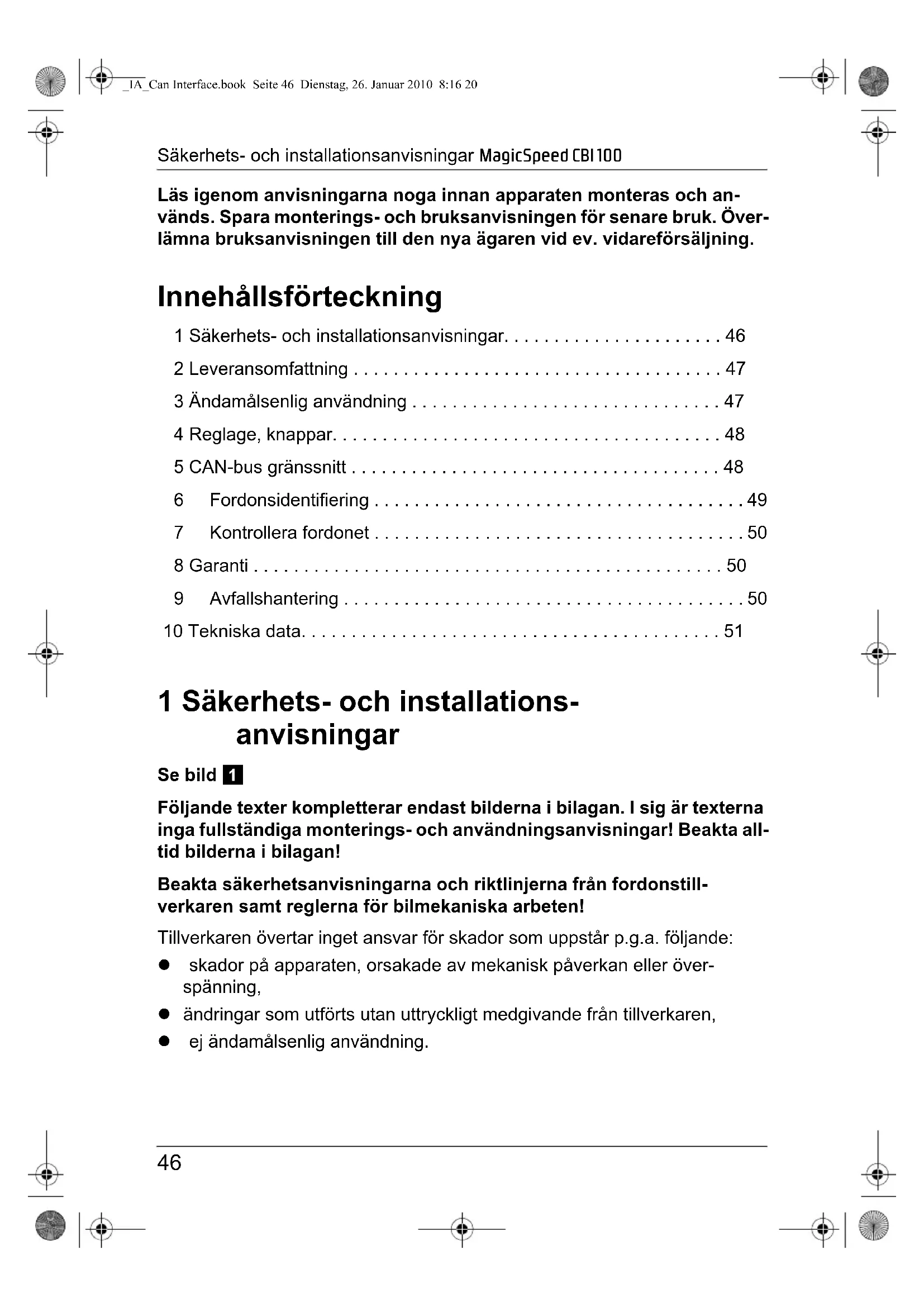

Säkerhets- och installationsanvisningar MagicSpeed CBI 100
Läs igenom anvisningarna noga innan apparaten monteras och används. Spara monterings- och bruksanvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid ev. vidareförsäljning.
Innehållsförteckning
1 Säkerhets- och installationsanvisningar. 46
2 Leveransomfattning 47
3 Ändamålsenlig användning 47
4 Reglage, knappar.... 48
5 CAN-bus gränssnitt 48
6 Fordonsidentifiering....49
7 Kontrollera fordonet 50
8 Garanti 50
9 Avfallshantering 50
10 Tekniska data....51
1 Säkerhets- och installations- anvisningar
Se bild 1
Följande texter kompletterar endast bilderna i bilagan. I sig är texterna inga fullständiga monterings- och användningsanvisningar! Beakta all-tid bilderna i bilagan!
Beakta säkerhetsanvisningarna och riktlinjerna från fordonstillverkaren samt reglerna för bilmekaniska arbeten!
Tillverkaren övertar inget ansvar för skador som uppstår p.g.a. följande:
- skador på apparaten, orsakade av mekanisk påverkan eller överspänning,
- ändringar som utförts utan uttryckligt medgivande från tillverkaren,
- ej ändamålsenlig användning.
- Beakta gällande lagar och bestämmelser.
- Installera systemet inne i fordonet.
- Fäst systemet i fordonet så att den inte kan lossna (t.ex. vid kraftiga bromsningar, trafikolyckor) och skada personerna i fordonet.
- Montera inte systemet inom krockkuddarnas "utlösningsområde". Det finns risk för skador när krockkudden löser ut.
- Håll tillräckligt stort avständ från starka värmekällor.
- Styrenheten får inte bli fuktig.
- Anslut inte apparaten till andra spänningar än de som anges här - det kan leda till farliga situationer.
- Om fordonstillverkaren har uppdaterat dataprotokollet kan det hända att apparaten inte längre fungerar som den ska.
2 Leveransomfattning
Se bild 2
Nr Mängd Beteckning Artikelnr
1 1 CAN-bus gränssnitt 9101400020
3 Ändamålsenlig användning
MagicSpeed CBI 100 (artikelnummer 9101400020) är ett gränssnitt som omvandlar digitala CAN-bussignaler till analoga signaler. CBI 100 avkodar signalerna från fordonets elystem och levererar analoga signaler till utgångarna.
MagicSpeed CBI 100 är avsett för personbilar med CAN-bus gränssnitt.
Reglage, knappar MagicSpeed CBI100
4 Reglage, knappar
Se bild 3
Nr Beteckning
1 Status-lysdiod
2 12-poligt uttag
3 USB-uttag
4 Version fordonslista
5 CAN-bus gränssnitt
Se bild 4
Nr Beteckning
1 Brun/svart ledare: signal "handbroms aktiverad"
2 Brun/vit ledare: signal "kopplingspedal nedtrampad"
3 Vit ledare: signal "backen ilagd"
4 Orange ledare: signal "tändning påslagen"
5 Vit/svart ledare: hastighetssignal från hastighetsmätaren
6 Gul ledare: hastighetssignal från varvtalsmätaren
7 Svart/blå ledare: signal "strålkastare påslagna"
8 Grön/röd ledare: anslutning till CAN high
9 Grön/svart ledare: anslutning till CAN low
10 Svart/röd ledare: programmeringskabel
11 Svart ledare: anslutning till jord
12 Violett ledare: anslutning till konstant plus (+12 V), säkrad med en smältsäkring (1 A)
▶Slå på tändningen när förardörren är öppen.
▶Dra ut stickkontakten från styrmodulen.
▶Håll den röd/svarta kabeln mot jord.
▶Genomför följande steg inom högst 5 sekunder:
- Anslut stickkontakten till styrmodulen igen.
– Lossa den röd/svarta kabeln från jord.
– Håll den röd/svarta kabeln mot jord.
– Lossa den röd/svarta kabeln från jord.
√Status-lysdioden lyser konstant.
Sökning efter fordonet genomförs.
A: Blinkar snabbt: fordonet har inte identifierats
▶Kontrollera:
- om den röd/svarta kabeln är rätt ansluten
- om CAN-bus kablarna är korrekt anslutna
– fordonet finns med i fordonslistan
▶Upprepa den automatiska fordonsidentifieringen.
B: Blinkar långsammare: uppmaning att trycka på en knapp på fjärrkontrollen
Varning!
Detta ska endast göras för fordon där det krävs att man använder fjärrkontrollen (se bifogad fordonslista).
▶Slå av tändningen.
▶Tryck på "öppna"-knappen på fjärrkontrollen.
▶Slå på tändningen igen inom 1 minut.
√Sökning efter fordonet genomförs.
Kontrollera fordonet MagicSpeed CBI 100
C: Blinkar långsammare: fordonet har identifierats
- Om du vill kontrollera fordonskoden: se kapitel "Kontrollera fordonet" på sidan 50.
7 Kontrollera fordonet
Kompletteringar till bild 7
▶ Dra ut stickkontakten från styrmodulen och stick in den igen.
√Systemet visar fordonskoden genom blinksignaler (i exemplet: 2 4 3).
8 Garanti
Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren.
Vid reparations- resp. garantiärenden ska följande skickas med:
- defekta komponenter,
- en kopia på fakturan med inköpsdatum,
- en reklamationsbeskrivning/felbeskrivning.
9 Avfallshantering
Lämna om möjligt förpackningsmaterialet till återvinning.
När apparaten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.
| MagicSpeed CBI 100 | |
| Artikelnr 9101400020 | |
| Anslutningsspänning: 12 V (6 V – 16 V) | |
| Strömbehov (vid 12 V): max. 1 A | |
| Styrenhetens viloström (förbrukning): max. 3 mA | |
| Styrenhetens skyddsklass: IP40 | |
| Utgång motorvarvtal: 1 Hz/20 min | ^-1/_0 V – 12 V |
| Utgång körhastighet: | 1 Hz/1 km/h/0 V – 12 V |
| Drifttemperatur: –40 °C till +85 °C | |
| Godkännande: |  |
Olika utföranden, tekniska förbättringar och leveransmöjligheter förbehålles.
