Produkttype	CAN-bus-grænseflade til køretøjer
Mærke	Waeco (Dometic)
Model	MagicSpeed CBI 100
Artikelnummer	9101400020
Tilslutningsspænding	12 V (6 V – 16 V)
Maksimal strømforbrug (ved 12 V)	1 A
Hvilestrømforbrug	3 mA
Beskyttelsestype	IP40
Motorhastighedsudgang	1 Hz/20 min⁻¹ / 0 V – 12 V
Kørehastighedsudgang	1 Hz/1 km/h / 0 V – 12 V
Driftstemperatur	-40 °C til +85 °C
Stik	12-polet hunstik, USB-stik
Indgange	Håndbremse, kobling, bakgear, tænding, hastighed (speedometer), omdrejninger (omdrejningstæller), forlygter, CAN High, CAN Low, programmering, jord, +12 V permanent
Hovedfunktion	Konvertere digitale signaler fra CAN-bussen til analoge signaler
Tilsigtet brug	Montering i personbiler med CAN-bus-grænseflade
Leveringsindhold	CAN-bus-grænseflade, tilslutningskabel
Indikator	Status-LED
Opdatering	Via programmeringskabel (sort/rød ledning)
Certificering	Opfylder gældende standarder
Garanti	Gældende lovbestemt garanti
Reservedele	CAN-bus-grænseflade (ref. 9101400020), tilslutningskabel
Rengøring og vedligeholdelse	Beskyt mod fugt; rengør med en tør klud
Mål (anslået)	Ca. 70 x 50 x 25 mm
Vægt (anslået)	Ca. 50 g

Ofte stillede spørgsmål - MagicSpeed CBI 100 WAECO

Hvad gør jeg, hvis LED'en blinker hurtigt efter automatisk genkendelse?

En hurtig blink betyder, at køretøjet ikke er blevet genkendt. Kontroller tilslutningen af det røde/sorte kabel, CAN-forbindelserne, og at køretøjet er på listen over køretøjer. Gentag den automatiske genkendelse.

Hvordan udfører jeg automatisk genkendelse af køretøjet?

Tænd for tændingen med førerdøren åben, afbryd stikket til styremodulet, hold det røde/sorte kabel mod jord, og udfør derefter sekvensen beskrevet i manualen (tilslut/afbryd flere gange). LED'en lyser konstant under søgningen.

Hvad betyder de forskellige blink på LED'en?

Hurtig blink: køretøj ikke genkendt. Langsommere blink: enten skal der trykkes på en knap på fjernbetjeningen, eller også er køretøjet genkendt. Se manualen for præcise koder.

Hvornår skal jeg trykke på en knap på fjernbetjeningen?

Kun for visse køretøjer anført i dokumentationen. Sluk for tændingen, tryk på Åbn-knappen på fjernbetjeningen, og tænd derefter tændingen igen inden for et minut.

Hvordan kontrollerer jeg den gemte køretøjskode?

Afbryd og tilslut derefter stikket til styremodulet igen. LED'en blinker for at angive kodens cifre (f.eks. 2, 4, 3). Se kodelisten i manualen.

Kan jeg installere grænsefladen i motorrummet?

Nej, grænsefladen skal installeres i kabinen, beskyttet mod fugt. IP40-beskyttelsen tillader ikke eksponering for vand.

Hvad er CBI 100's strømforbrug i hvile?

Strømforbruget i hvile er under 3 mA, hvilket er ubetydeligt for køretøjets batteri.

Fungerer grænsefladen med alle køretøjer med CAN-bus?

Den er designet til personbiler med CAN-bus. Kompatibilitet afhænger af model; se den medfølgende køretøjsliste. En protokolopdatering fra producenten kan påvirke funktionen.

Hvordan tilslutter jeg grænsefladen til køretøjets CAN-bus?

Tilslut de rød/grøn ledning (CAN High) og grøn/sort ledning (CAN Low) til de tilsvarende CAN-linjer i køretøjet. Overhold polaritet og ledningsdiagrammer i manualen.

Hvad gør jeg, hvis grænsefladen ikke tænder efter installation?

Kontroller tilslutningen til +12 V permanent (violet ledning) beskyttet af en 1 A sikring, jord (sort ledning), og at tændingen er tændt. Kontroller også CAN-forbindelserne.

BRUGSANVISNING MagicSpeed CBI 100 WAECO

Monterings- og betjeningsvejledning

Sikkerheds- og installationshenvisninger MagicSpeed CBI 100

Læs denne vejledning omhyggeligt før installation og ibrugtagning, og opbevar den. Giv den til brugeren, hvis du giver systemet videre.

Indholdsfortegnelse

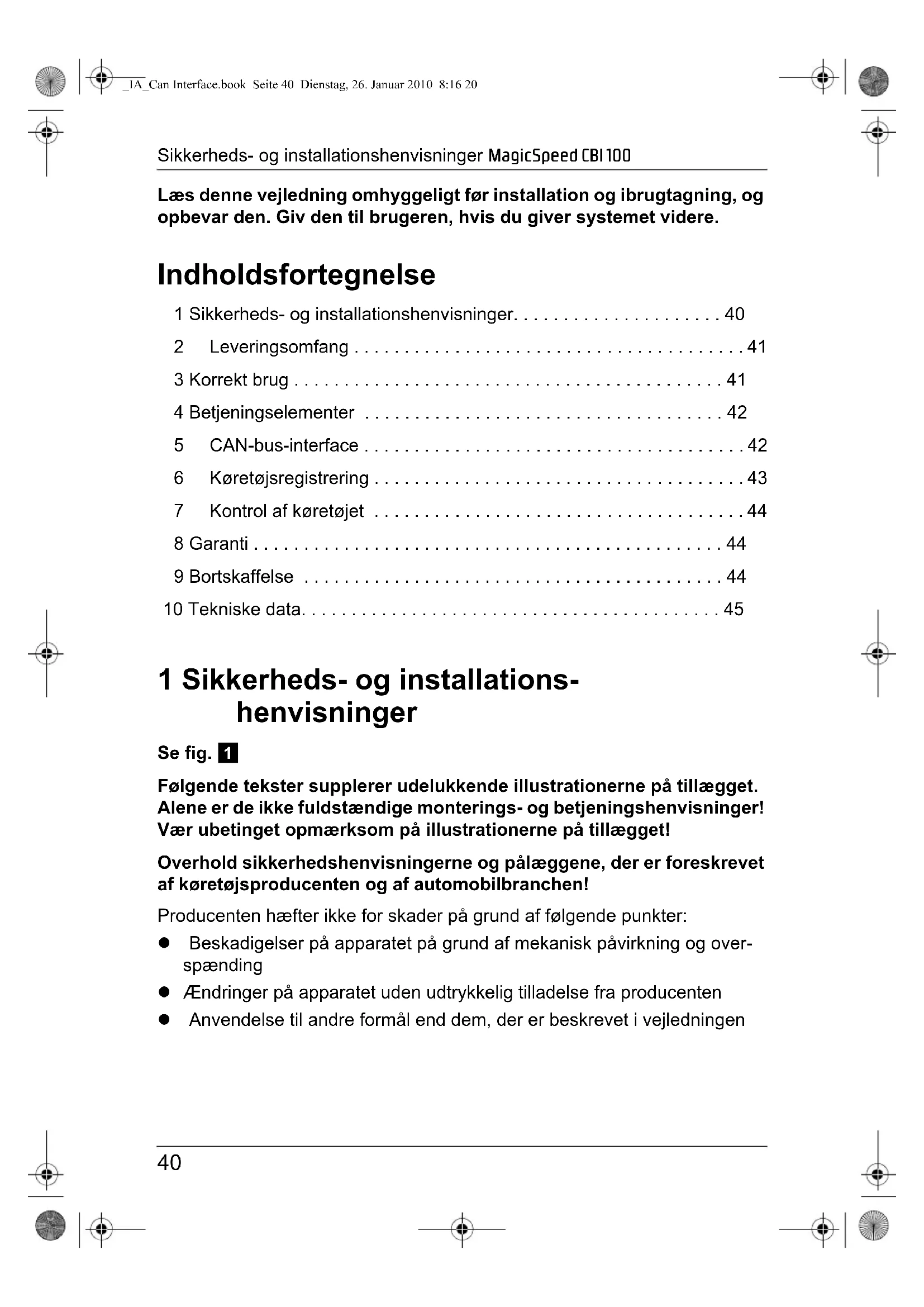

1 Sikkerheds- og installationshenvisninger. 40
2 Leveringsomfang 41
3 Korrekt brug 41
4 Betjeningselementer 42
5 CAN-bus-interface 42
6 Køretøjsregistrering 43
7 Kontrol af køretøjet 44
8 Garanti 44
9 Bortskaffelse 44
10 Tekniske data....45

1 Sikkerheds- og installations-henvisninger

Se fig. 1

Følgende tekster supplerer udelukkende illustrationerne på tillægget. Alene er de ikke fuldstændige monterings- og betjeningshenvisninger! Vær ubetinget opmærksom på illustrationerne på tillægget!

Overhold sikkerhedshenvisningerne og pålæggene, der er foreskrevet af køretøjsproducenten og af automobilbranchen!

Producenten hæfter ikke for skader på grund af følgende punkter:

• Beskadigelser på apparatet på grund af mekanisk påvirkning og overspænding
• Ændringer på apparatet uden udtrykkelig tilladelse fra producenten
• Anvendelse til andre formål end dem, der er beskrevet i vejledningen

● Overhold de gældende retslige forskrifter.
- Installér systemet i køretøjet.
- Fastgør systemet, så det under ingen omstændigheder (hård opbremsning, trafikuheld) kan løsne sig og føre til kvæstelse af dem, der sidder i køretøjet.
- Montér ikke systemet i virkeområdet for en airbag. I modsat fald er der fare for kvæstelser, när airbaggen udløses.
- Overhold en tilstrækkelig afstand til kraftige varmekilder.
- Styreelektronikken må ikke udsættes for fugt.
- Tilslutning af apparatet til andre spændinger, der afviger fra angivelserne, kan medføre faresituationer.
- Efter en aktualisering af dataprotokollen hos køretøjsproducenten fungerer apparatet evt. ikke længere i henhold til forskrifterne.

2 Leveringsomfang

Se fig. 2

Nr. Mængde Betegnelse Artikel-nr.

1 1 CAN-bus-interface 9101400020
2 1 Tilslutningskabel

3 Korrekt brug

MagicSpeed CBI 100 (artikel-nr. 9101400020) er et interface til omformning af digitale CAN-bus-signaler til analoge signaler. CBI 100 afkoder de digitale signaler i et køreøtøjs elektriske system og leverer analoge signaler til udgangene.

1 Statuslysdiode
2 Bøsning med 12 ledere
3 USB-stik
4 Version køretøjsliste

5 CAN-bus-interface

Se fig. 4

Nr. Betegnelse

1 Brun/sort leder: Signal „håndbremse trukket“
2 Brun/hvid leder: Signal „koblingspedal aktiveret“
3 Hvid leder: Signal „skiftet til bakgear“
4 Orange leder: Signal „tænding slået til“
5 Hvid/sort leder: Speedometerets hastighedssignal
6 Gul leder: Omdrejningstalsmålerens hastighedssignal
7 Sort/blå leder: Signal „forlygter tændt“
8 Grøn/rød leder: Tilslutning til CAN High
9 Grøn/sort leder: Tilslutning til CAN Low
10 Sort/rød leder: Programmeringskabel
11 Sort leder: Tilslutning til stel

12 Violet leder: Tilslutning til konstant plus (+12 V), sikret med en smeltesikring (1 A)

MagicSpeed CBI 100 Køretøjsregistrering

6 Køretøjsregistrering

▶Slå tændingen til, mens førerdøren er åbnet.

▶Foretag følgende trin i løbet af maks. 5 s: - Tilslut igen stikforbindelsen til styremodulet. - Løsn det rød/sorte kabel fra stel. - Hold det rød/sorte kabel til stel. - Løsn det rød/sorte kabel fra stel.

√Statuslysdioden skifter til at lyse konstant. Køretøjet søges.

A: Blinker hurtigt: Køretøjet blev ikke registreret

▶Kontrollér, om: - det rød/sorte kabel er tilsluttet korrekt - CAN-bus-ledningerne er tilsluttet korrekt - det ønskede køretøj er indeholdt i køretøjslisten

▶Gentag den automatiske køretøjsregistrering.

B: Blinker mindre hurtigt: Opfordring til at trykke på en tast på fjernbetjeningen

Vigtigt!

Foretag udelukkende denne proces ved køretøjer, hvor det er nødvendigt at trykke på fjernbetjeningen (se hertil vedlagte køretøjsliste).

▶Slå tændingen fra.
▶Tryk på åbningstasten på fjernbetjeningen.
▶Slå tændingen til igen i løbet af maks. 1 min.
√Køretøjet søges.

Kontrol af køretøjet MagicSpeed CBI 100

C: Blinker mindre hurtigt: Køretøjet blev registreret

Hvis du ønsker at kontrollere køretøjskoden: Se kapitlet „Kontrol af køre-tøjet“ på side 44.

7 Kontrol af køretøjet

▶Afbryd stikforbindelsen fra styremodulet, og tilslut det igen.

√Systemet viser køretøjskoden i form af blinksignaler for de enkelte cifre (i eksemplet: 2 4 3).

8 Garanti

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (adresser, se vejledningens bagside) eller din forhandler.

Ved reparation eller krav om garanti skal du indsende følgende:

• Defekte komponenter
• En kopi af regningen med købsdato
• En reklamationsgrund eller en fejlbeskrivelse

9 Bortskaffelse

Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager apparatet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse.

	MagicSpeed CBI 100
Artikel-nr. 9101400020
Tilslutningsspænding: 12 V (6 V – 16 V)
Strømforbrug (ved 12 V): Maks. 1 A
Styreenhedens hvilestrømsforbrug: Maks.	3 mA
Styreenhedens kapslingsklasse: IP40
Udgang motoromdrejningstal:	1 Hz/20 o/min/0 V – 12 V
Udgang kørehastighed:	1 Hz/1 km/h/0 V – 12 V
Driftstemperatur: -40 °C til +85 °C
Godkendelse:

Der tages forbehold for udførelser, ændringer som følge af teknisk udvikling og for muligheder for levering.
